型钢对接标准 最新
工字钢梁对接标准
工字钢梁对接标准1. 钢材质量工字钢梁对接的钢材质量应符合国家相关标准，如GB/T 706-2016《热轧型钢》等。
在采购过程中，应确保钢材的化学成分、力学性能、表面质量等符合设计要求。
此外，钢材的标志和检验报告也应清晰、准确。
2. 截面尺寸工字钢梁的截面尺寸应符合设计要求，包括腹板高度、翼缘宽度和厚度等。
在对接过程中，应保证工字钢梁的截面尺寸符合规范，避免因尺寸误差导致结构性能下降。
3. 对接焊缝工字钢梁对接焊缝的质量直接影响到结构的承载能力和使用寿命。
因此，应选择合适的焊接工艺和操作方法，确保焊缝平整、光滑，无气孔、夹渣等缺陷。
同时，对接焊缝的余高不应过高，以避免应力集中。
4. 焊缝质量对接焊缝的质量应符合相关标准，如GB/T 11345-2013《焊缝无损检测超声检测技术、检测等级和验收等级》等。
在焊缝质量检测过程中，应采用合适的检测方法和检测设备，确保焊缝无裂纹、气孔、夹渣等缺陷。
同时，对于一级焊缝，还应进行射线检测和超声波检测。
5. 焊接工艺工字钢梁对接的焊接工艺应经过充分的工艺评定和试验验证，确保工艺参数的合理性和可行性。
在焊接过程中，应控制好焊接电流、电压、焊接速度等参数，避免因参数不当导致焊接变形或裂纹的产生。
此外，还应采用合适的焊接顺序和方向，以减小焊接应力。
6. 施工图设计工字钢梁对接的施工图设计应包括梁的形状、尺寸、材料、焊缝等详细信息。
在设计过程中，应充分考虑结构的使用环境和承载能力，确保设计的安全性和可靠性。
同时，施工图还应包括详细的焊接工艺要求和施工质量控制要求。
7. 施工质量控制在工字钢梁对接施工过程中，应建立完善的施工质量控制体系，包括材料验收、焊接操作、焊缝检测等环节。
质量控制人员应严格遵守相关标准和设计要求，对每个施工环节进行监督和检查，确保施工质量符合预期要求。
此外，还应定期对施工人员进行培训和教育，提高其技能水平和质量意识。
h型钢对接规范
竭诚为您提供优质文档/双击可除h型钢对接规范篇一：h型钢拼接工艺h300*150*6.5*9型钢拼接工艺1.h型钢切割前应将钢材切割区域表面的铁锈、污物等清除干净，切割后应用磨光机清除熔渣和飞溅物。
当翼缘板需要拼接时，可按长度方向拼接；腹板拼接缝可为“z”字形（如下图示），翼缘板拼接缝和腹板拼接缝的间距应大于200mm。
h型钢的组装在大型专用平台上进行，点焊用手工电弧焊。
焊缝等级为全熔透一级焊缝。
2.焊接2.1z型接头采用手工电弧焊接，点焊和翼板、腹板拼接采用手工电弧焊,焊条选用j4223.2、4。
3.2用于打底，4用于盖面。
2.2z型接头焊接工艺a．由于h型钢为细长形的焊件，极易变形因此h型钢在大型专用平台上进行组装。
h型钢腹板与平台的高度差、侧板与平台板的垂直度应严格控制在1mm以内。
b.用手工电弧焊进行点焊腹板和翼板，点焊间距为150mm,每条点焊缝长20mm，点焊后应对焊点上出现的裂纹的打磨干净以减少裂纹源。
焊接过程中应随时监测件的变形情况，以便在必要的情况下适当的调整焊接顺序，已控制焊接变形。
Ф219*7.5钢管拼接工艺钢管焊接为对口形式及组对，钢管内部插入直径稍小的钢管，内插管长度不小于直接的3倍并与主钢管焊接，焊缝等级为全熔透一级焊缝，钢管对接形式如钢管对接形式所示，电焊应符合下表规定：篇二：h型钢拼接和对接标准及重量型钢拼接和对接标准1主题内容和适用范围未标准规定了用钢板焊接型钢的几何尺寸、角焊缝高度和型钢对接的结构型式及对接要求本标准适用于用钢板焊接的型钢及对接型钢的制造。
2引用标准jisg3192热扎型钢的形状、尺寸、重量及其允许偏差gb/t706热扎工字钢尺寸、外形、重量及其允许偏差sg1403型钢焊接接头的坡口及锁口尺寸sg0801锅炉栓焊钢结构制造技术条件3技术要求3.1除设计图样有规定外，型钢拼接时的坡口尺寸应符合sg1403标准的规定。
3.2除下列要求外，其它制造要求按sg0801标准。

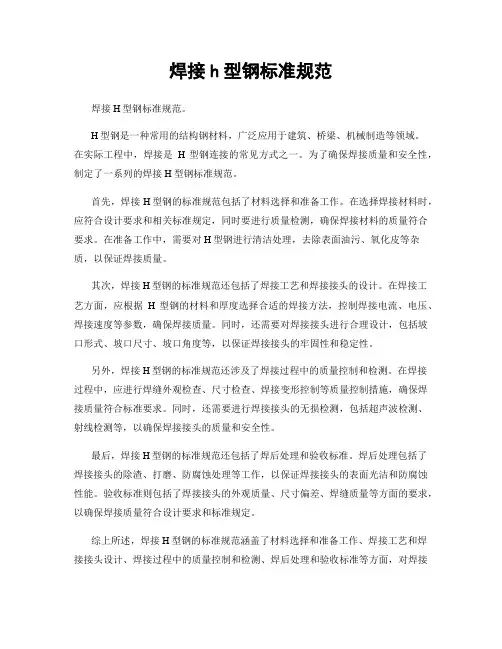

焊接h型钢标准规范
焊接h型钢标准规范焊接H型钢标准规范。
H型钢是一种常用的结构钢材料，广泛应用于建筑、桥梁、机械制造等领域。
在实际工程中，焊接是H型钢连接的常见方式之一。
为了确保焊接质量和安全性，制定了一系列的焊接H型钢标准规范。
首先，焊接H型钢的标准规范包括了材料选择和准备工作。
在选择焊接材料时，应符合设计要求和相关标准规定，同时要进行质量检测，确保焊接材料的质量符合要求。
在准备工作中，需要对H型钢进行清洁处理，去除表面油污、氧化皮等杂质，以保证焊接质量。
其次，焊接H型钢的标准规范还包括了焊接工艺和焊接接头的设计。
在焊接工艺方面，应根据H型钢的材料和厚度选择合适的焊接方法，控制焊接电流、电压、焊接速度等参数，确保焊接质量。
同时，还需要对焊接接头进行合理设计，包括坡口形式、坡口尺寸、坡口角度等，以保证焊接接头的牢固性和稳定性。
另外，焊接H型钢的标准规范还涉及了焊接过程中的质量控制和检测。
在焊接过程中，应进行焊缝外观检查、尺寸检查、焊接变形控制等质量控制措施，确保焊接质量符合标准要求。
同时，还需要进行焊接接头的无损检测，包括超声波检测、射线检测等，以确保焊接接头的质量和安全性。
最后，焊接H型钢的标准规范还包括了焊后处理和验收标准。
焊后处理包括了焊接接头的除渣、打磨、防腐蚀处理等工作，以保证焊接接头的表面光洁和防腐蚀性能。
验收标准则包括了焊接接头的外观质量、尺寸偏差、焊缝质量等方面的要求，以确保焊接质量符合设计要求和标准规定。
综上所述，焊接H型钢的标准规范涵盖了材料选择和准备工作、焊接工艺和焊接接头设计、焊接过程中的质量控制和检测、焊后处理和验收标准等方面，对焊接质量和安全性起着至关重要的作用。
只有严格按照标准规范进行焊接作业，才能确保H型钢的焊接质量和工程安全。
h型钢对接方法
h型钢对接方法H型钢是一种常见的结构钢材，广泛应用于建筑、桥梁、机械制造等领域。
在实际工程中，H型钢的对接方法对结构的稳定性和安全性具有重要影响。
因此，正确的H型钢对接方法对于工程质量至关重要。
下面将介绍几种常见的H型钢对接方法及其注意事项。
首先，常见的H型钢对接方法之一是焊接对接。
在进行H型钢的焊接对接时，需要注意选择合适的焊接方法和焊接材料，确保焊接接头的质量。
在焊接过程中，要注意控制焊接参数，避免产生焊接变形和焊接裂纹，同时要对焊接接头进行必要的检测和验收，确保焊接接头的质量符合要求。
其次，还有一种常见的H型钢对接方法是螺栓对接。
螺栓对接是一种可拆卸的对接方式，适用于需要经常拆卸的场合。
在进行H 型钢的螺栓对接时，需要选择合适规格和材质的螺栓，并按照相关标准进行安装。
在安装过程中，要注意螺栓的预紧力和紧固力，确保螺栓连接的稳固和可靠。
另外，还有一种常见的H型钢对接方法是角钢连接。
角钢连接是一种简便易行的对接方式，适用于一些小型结构。
在进行H型钢的角钢连接时，需要注意角钢的尺寸和安装位置，确保连接的稳固和牢固。
除了上述几种常见的对接方法外，还有一些其他特殊的对接方法，如搭接对接、榫卯对接等，这些对接方法在特定的工程中也有其独特的应用。
无论采用何种对接方法，都需要注意以下几点，首先，对接接头的准备工作要充分，包括对接面的清理、加工和调试；其次，要严格按照相关标准和规范进行操作，确保对接质量符合要求；最后，对接完毕后要进行必要的检测和验收，确保对接的安全可靠。
综上所述，H型钢的对接方法对于工程质量具有重要影响，正确的对接方法能够保证结构的稳定性和安全性。
因此，在实际工程中，需要根据具体情况选择合适的对接方法，并严格按照相关要求进行操作，确保对接质量符合要求。
希望本文介绍的H型钢对接方法能对工程实践提供一定的参考和帮助。
z型钢搭接长度规范
竭诚为您提供优质文档/双击可除z型钢搭接长度规范篇一：(型钢)的标准接头加固规范中交路桥池州长江公路大桥跨江主桥czq-04合同段项目经理部型钢标准接头焊接规范主编部门：项目科学技术部20xx年05月01日型钢的标准接头1.等肢角钢的标准接头注:1.当角钢肢宽大于125mm时,考虑角钢受力均匀,对拉杆件的要求其两肢按下图方式切斜,两角钢间加设垫板,以减少截面的削弱.受压构件可不切斜.在节点板处可不设垫板.2.连接角钢的背与被连接角钢相贴合处应切削成弧形.2.不等肢角钢的标准接头注:肢宽大于125mm的角钢,受拉杆件应于肢部切斜,方法见等肢角钢3工字钢标准接头篇二：钢结构拼接相关规范要求钢结构拼接相关规范要求一、《钢结构工程施工质量验收规范》gb50205-20xx8.2.1焊接h型钢的翼缘板拼接缝和腹板拼接缝的间距不应小于200mm。
翼缘板拼接长度不应小于2倍板宽，腹板拼接宽度不应小于300mm，长度不应小于600mm。
二、《钢结构工程施工规范》gb50755-20xx9.2.1焊接h型钢的翼缘板拼接缝和腹板拼接缝的间距，不宜小于200mm。
翼缘板拼接长度不应小于600mm；腹板拼接宽度不应小于300mm，长度不应小于600mm。
9.2.2箱型构件的侧板拼接长度不应小于600mm，相邻两侧板拼接缝的间距不宜小于200mm，侧板在宽度方向不宜拼接，当宽度超过2400mm确需拼接时，最小拼接宽度不宜小于板宽的1/4。
9.2.3设计无特殊要求时，用于次要构件的热轧型钢可采用直口全熔透焊接拼接，其拼接长度不应小于600mm。
9.2.4钢管接长时每个节间宜为一个接头，最短接长长度应符合下列规定：1.当钢管直径d≤500mm时，不应小于500mm；2.当钢管直径500mm＜d≤1000mm时，不应小于直径d;3.当钢管直径＞1000mm时，不应小于1000mm；4.当钢管采用卷制方式加工成型时，可有若干个接头，但最短接长长度应符合第1～3款的要求。
h型钢接头规范
h型钢接头规范钢接头是用于连接不同部件或构件的元件，它能够增强构件的强度和稳定性。
H型钢接头是一种常见的钢接头形式，下面将对H型钢接头的规范进行详细介绍。
首先，H型钢接头的规格应符合国家相关标准，如GB/T 11263-2017《热轧H型钢》等。
根据不同的应用要求，可以选择不同类型和规格的H型钢接头。
接下来，H型钢接头的制作和安装应符合以下规范：1. 材料选择：H型钢接头所使用的材料应具备良好的强度、韧性和耐腐蚀性能，通常选择碳素结构钢、低合金结构钢、不锈钢等材料。
2. 加工工艺：H型钢接头的加工工艺应符合相关的加工标准和规范，包括材料切割、折弯、焊接等工艺。
3. 焊接技术：H型钢接头的焊接应采用合适的焊接方法和技术，保证接头的焊缝质量。
常见的焊接方法包括手工电弧焊、气体保护焊、埋弧焊等。
4. 焊接质量控制：对于H型钢接头的焊接质量进行控制，包括焊缝的尺寸、焊缝的形状和外观质量等方面的要求。
5. 钢接头与其他构件的连接：H型钢接头与其他构件的连接应采用合适的连接方式，如螺栓连接、焊接连接等。
连接的强度和稳定性要符合设计要求。
6. 表面处理：H型钢接头在制作完成后，应进行必要的表面处理，如除锈、喷漆等，以提高其防腐性和美观度。
7. 质量检测：H型钢接头在制作过程中和制作完成后，应进行质量检测。
包括材料的化学成分分析、焊缝的无损检测、尺寸的检查等。
8. 安装导则：H型钢接头在安装过程中，应按照相关的安装导则进行，以确保接头的正确安装和使用。
综上所述，H型钢接头的规范主要包括材料选择、加工工艺、焊接技术、连接方式、表面处理、质量检测和安装导则等方面的要求。
通过符合规范的制作和安装，能够保证H型钢接头的质量和性能，确保其在实际应用中的稳定性和可靠性。
H型钢拼接及对接标准及重量
型钢拼接和对接标准1主题内容和适用范围未标准规定了用钢板焊接型钢的几何尺寸、角焊缝高度和型钢对接的结构型式及对接要求本标准适用于用钢板焊接的型钢及对接型钢的制造。
2引用标准JIS G3192 热扎型钢的形状、尺寸、重量及其允许偏差GB/T 706 热扎工字钢尺寸、外形、重量及其允许偏差SG1403 型钢焊接接头的坡口及锁口尺寸SG0801 锅炉栓焊钢结构制造技术条件3技术要求3.1除设计图样有规定外，型钢拼接时的坡口尺寸应符合SG1403标准的规定。
3.2除下列要求外，其它制造要求按SG0801标准。
3.3钢板焊接型钢（如图1）3.3.1焊接型日钢的外形尺寸参照日本标准JISG3192，工字钢的外形尺寸参照国家标准GB/T706。
H—型钢高度h—腹板高度B—翼板宽度Tw—腹板厚度Tf—翼板厚度Wh—焊缝高度3.3焊接型H型钢的规格和几何尺寸如表13 型钢的对接，当产品因为结构原因而不允许采用加强板时，允许采用插入的对接型式，如图2b所示。
3.4.2翼缘拼接焊缝（与腹板接合处）应磨平后，再与腹板焊接。
，被加强板覆盖的对接焊缝应采用保证能全焊透的坡口形式。
焊后表面磨平后再焊加强板。
，其对极为焊缝应100%UT及100%MT检查合格，在拼接的十字焊缝处除坡口外，还应开圆弧缺口（R=200mm），并修磨至圆滑。
角焊缝高度按表1。
，拼接加强板的尺寸应按图2及表3-6的规定。
，可取消腹板加强板件号2，但柱腹板对接焊缝需X射线或超声波检查合格；H型钢作为钢梁使用时，可取消翼板加强件号1，但梁翼板对接焊缝需X射线或超声波检查合格。
一、中国标准热扎H型钢GB/T 11263-1998宽、中、窄翼缘H型钢截面尺寸、截面面积、理论重量和截面特性冷弯内卷边槽钢（GB6723-86）。
型钢焊接规范
型钢焊接规范型钢焊接规范是为了确保焊接工作的安全性和质量，减少事故和瑕疵的发生，提高焊接连接的强度和稳定性而制定的一系列标准和规定。
下面将对型钢焊接规范进行详细说明。
一、焊接材料的选择：1.焊条：选用符合标准要求的电焊材料，焊条的牌号、规格和焊接工艺必须与工程图纸和规范文件一致。
2. 预制件：型钢焊接时，应仔细检查预制钢构件的材料标准和规格，确保其质量合格。
3. 焊接电源：使用符合规范要求的焊接设备和电源，保证焊接电流和电压的稳定性。
二、焊接工艺：1.准备工作：在焊接前，需要对待焊件进行清理和预处理。
确保焊接表面无油、灰尘等污物，并用砂轮或钢丝刷将焊接表面处理光亮。
2. 预热处理：对于厚度大于10mm的型钢，应采用预热处理。
预热温度和预热时间应根据具体焊接材料和焊接工艺确定。
3. 焊接顺序：采用逐层焊接法进行型钢的焊接，焊缝应均匀分布，避免集中焊接，以免引起应力集中。
4. 焊接电流和电压：焊接电流和电压应按照焊接工艺规范进行设置和控制，以保证焊接质量。
5.焊接过程中的温度控制：焊接过程中应控制焊接区域的温度，避免过高的温度引起应力集中和变形。
6. 焊接方式：对于型钢的焊接，可采用手工电弧焊、气体保护焊或者电阻焊等不同的焊接方式，根据具体需求进行选择。
三、焊接质量检查：1.外观检查：焊缝应平整、均匀，无裂纹、气孔、夹渣等缺陷，焊缝与基材的过渡应平滑。
2.尺寸检查：焊接件的尺寸应符合设计要求，焊缝宽度应符合规范要求。
3.力学性能检查：通过拉伸、弯曲和冲击试验等方法，检测焊接连接的强度、韧性和耐疲劳性。
4.焊接缺陷检查：采用超声波、射线或者磁粉检测等方法，对焊接缺陷进行检查和评定。
四、焊接质量记录：1.焊接工艺记录：对于每道焊缝，需要详细记录焊接工艺参数和焊接过程中的各项检验结果。
2.焊接记录：对每道焊缝进行编号，记录焊接位置、焊接时间、焊接人员和焊接设备等信息。
3.焊接质量报告：根据焊接质量的检查结果，编制焊接质量报告，并进行存档备查。
