画法几何和工程制图习题集
画法几何及工程制图试题及参考答案
1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）For personal use only in study and research; not for commercial useA．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C)A. 594 841（A1）B. 210 297(A4)C. 420 594(A2)D. 297 420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B )A. 594 841B. 210 297C. 420 594D. 297 4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。
画法几何与工程制图 习题集
.画法几何及工程制图－课程习题集第二章制图基本知识1. 结合圆弧连接的画图方法，抄画如下图所示的平面图形，不需标注尺寸。
点、直线、平面的投影第四章1. 已知下列各点的两面投影，求出第三投影。
文档资料Word.B(15,0,20)A(10,20,15)2. 已知两点、，求其三面投影。
的第三投影，并判别它对投影面的相对位置。
画出直线3. AB文档资料Word.实长及其对水平，画出其三面投影，并求、A(25,10,5)已知线段两端点4. B(5,20,25)AB 投影面的倾角。
文档资料Word.。
两直线的相对位置（必要时由作图结果去判别）和判别5. ABCD文档资料Word.6. 过A点作直线AB与CD相交，交点B距H面20。
文档资料Word.7. ABC上作一点K，使距H面15，距V面 8. 已知线段DE ABC，求DE的正面投影。
18。
第五章直线与平面及两平面的相对关系1. 过D点作平面平行于 ABC。
2. 过A点作 ABC 平行于DE。
3. 求直线与平面的交点，并判别可见性。
文档资料Word.MN4. 求两平面的交线，并判别可见性。
KL5. 求两平面的交线，并判别可见性。
文档资料Word.、B、CD的另两面投影。
、6. 已知形体的三个投影，求出其表面上点A截交线和相贯线第七章1. 完成带切口形体的三面投影。
(1) (2)文档资料Word.(4) 3）（2. 完成带切口形体的三面投影。
(2) (3) (1)(6)(4) (5)3. 完成带切口形体的三面投影。
(1) (2)文档资料Word.(4)(3)4. 求形体的相贯线。
、A最后点B、C、最高点 B1（）标出最右、最前点。
标出最前点2（）最低点D。
5. 求形体的相贯线。
（）1（） 2文档资料Word .第九章轴测投影1. 已知形体的两个投影，画出正等轴测图。
2. 已知形体的两个投影，画出正等轴测图。
文档资料Word.已知形体的两个投影，画出斜二测图。
画法几何与土木工程制图习题集答案
d'
e'
c"
a"b"
e"
d"
Z
O
a'
b'
c'
d'
e'
a"
b"
c"
d"
e"
f"
O
X
a'
a'
b'
c'
d'
e'
a
b
c
d
e
a"
b"
c"
d"
e"
P7 题4
X
O
O
Z
PV
PW
O
X
PV
PH
O
X
X
O
X
O
P7 题4
X
O
O
X
P8 题1
P8 题2
O
X
a'
b'
c'
c
a
b
f'
g'
g
f
j'
i
i'
j
k'
k
p'
p
d'
e'
d
P2 题4
P2 题5
n′
ab
AB
b
m
X
△y
O
n
α
m′
a′
a′b′
b′
a
AB
AB
AB
△z
β
△y
画法几何与工程制图-习题集全解

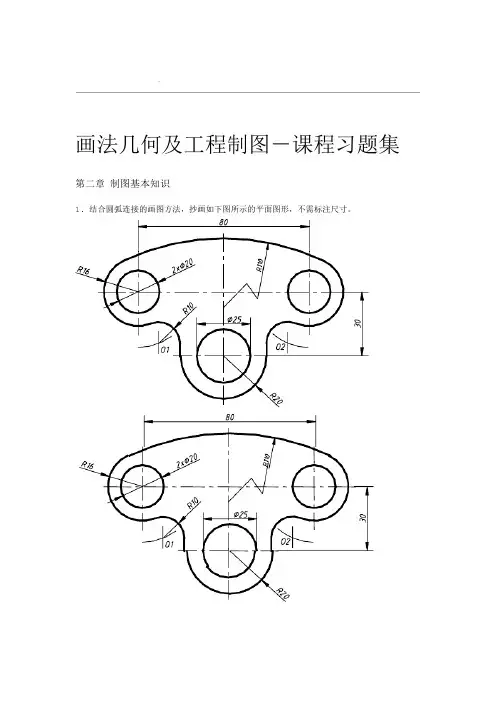

画法几何及工程制图－课程习题集第二章制图基本知识1. 结合圆弧连接的画图方法，抄画如下图所示的平面图形，不需标注尺寸。

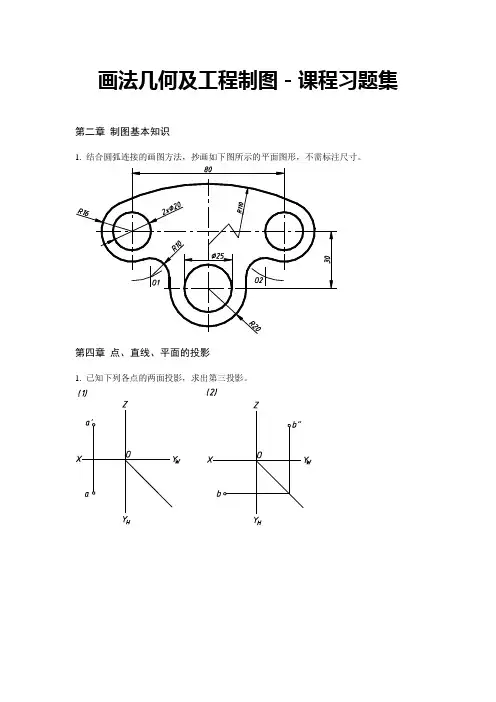

第四章点、直线、平面的投影1. 已知下列各点的两面投影，求出第三投影。
2. 已知两点A(10,20,15)、B(15,0,20)，求其三面投影。
3. 画出直线AB的第三投影，并判别它对投影面的相对位置。
4. 已知线段两端点A(25,10,5)、B(5,20,25)，画出其三面投影，并求AB实长及其对水平投影面的倾角。
5. 判别AB和CD两直线的相对位置（必要时由作图结果去判别）。
6. 过A点作直线AB与CD相交，交点B距H面20。
7. ABC上作一点K，使距H面15，距V面18。
8. 已知线段DE ABC，求DE的正面投影。
第五章直线与平面及两平面的相对关系1. 过D 点作平面平行于 ABC 。
2. 过A 点作 ABC 平行于DE 。
3. 求直线与平面的交点，并判别可见性。
4. 求两平面的交线MN，并判别可见性。
5. 求两平面的交线KL，并判别可见性。
6. 已知形体的三个投影，求出其表面上点A、B、C、D的另两面投影。
第七章截交线和相贯线1. 完成带切口形体的三面投影。
(1)(2)（3）(4)2. 完成带切口形体的三面投影。
(1) (2)(3) (4)(5) (6)3. 完成带切口形体的三面投影。
(1) (2)(3) (4)4. 求形体的相贯线。
（1）标出最右、最前点B 。
（2）标出最前点A 、最后点B 、最高点C 、最低点D 。
5. 求形体的相贯线。
（1）（2）第九章轴测投影1. 已知形体的两个投影，画出正等轴测图。
2. 已知形体的两个投影，画出正等轴测图。
3. 已知形体的两个投影，画出斜二测图。
4. 根据形体的投影画正等轴测图。
（1）（2）第十章建筑施工图1. 在首层平面图(1:100)上,完成下列各项内容。
(1) 标出各承重构件的纵向和横向轴线编号;(2) 标出轴线间尺寸和总尺寸,以及室内地面标高(房地面为零点,门厅低20mm);(3) 补画门的图例(外门用双扇平开门,其余用单扇平开门),并标出各门窗编号;(4) 画出楼梯首层图例(梯级宽1500mm,踏步宽250mm,起步线在图中).2. 下图是侧立面图作了1-1剖视图,在图上补画。
画法几何与工程制图题库及参考答案
画法几何与工程制图题库及参考答案单选题1.工程设计中，绘图时多采用：（A）A、平行正投影B、中心投影法C、透视法D、斜投影2.重影点指的是（D）A、空间点的正面投影B、空间点的侧面投影C、空间点的水平投影D、某一个投影重合的空间点3.根据点的二投影图，选择一个正确的三投影图：（A）B、4.请补全点的第三个投影（B）D 、5 .图中所示为点的三投影，该空间点在：（C ）C 、W 面内6 .下面哪一个投彩图表示的是水平线：（D ）A 、A、 B 、A 、第一象限内B 、第二象限内D 、H 面内 B 、D 、7 .下面图中哪个表示的是侧平线？ （B ）A 、8 .直线AB 的水平倾角标注正确的是（C ）A 、B 、B 、D、D、9.对直角投影定理描述正确的是：（C）A、如果AB垂直CD,且AB平行于H面，则ab平行于CdB、AB、CD 平行C、AB> CD相交垂直D、AB、CD 交叉10.下面图中哪个表示的是铅垂线？（C）A、B、11.如图所示，用换面法求一般位置线的实长和水平倾角，正确的做法是：（C）B、D、b1,实长12.对直角定理描述正确的是（C）A、如果AB〃CD, AB±H,则ab_LCdB、如果AB_LCD, AB//H,则AB，CdC、如果ABJ_CD, ΛB∕∕H,则ab_LCdD、々口果ABICD, ΛB∕∕H,则ab〃cd13.下图所示，平面“P”为：（C）A、铅垂面B、正平面C、水平面D、一般位置面14.请选出铅垂面的三投影图（D）A、B、15.根据下图判断，点D是否在平面内？（A）A、不在B、不一定C、不确定D、在16.换面法求一般位置面的水平倾角，其做图过程和水平倾角标注均正确的是：（A）A、B、D、17.下图中，三角形ABC和P平面共面，BI//KL,则AM直线是（A）A、面内的最大坡度线B、特殊位置线C、斜线D、一般位置线18.线面平行的几何条件是：（D）A、直线不平行于面内的任意一条直线B、直线在平面内C、直线平行于平面D、直线平行于面内的任意一条直线19.面面平行的几何条件是（D）A、两个平面平行B、面内一直线平行于另一个平面C、两个平面内各有一条相交直线平行D、两个平面内各有一组相交直线对应平行20.线面垂直的几何条件是（B）A、直线垂直于面内的一条直线B、直线垂直于面内的一组相交直线C、直线垂直于面内的一条水平线D、直线垂直于面内的两条直线21 .根据下图所示，以下对Cl 直线描述正确的是：（A ） 23 .上图所示，线面的关系为：（D ）24 .上图所示，面面的关系为：（D ）αA 、共面B 、平行 垂直 D 、不平行 A 、面内的水平线 B 、正平线C 、一般位置线D 、直线 22.过面外一点作平面的垂线, 需要在平面内找两条相交直线。
画法几何及工程制图试题及参考答案
画法几何及工程制图试题及参考答案1、单项选择题(30)1．图纸的会签栏一般在（ B ）A．图纸右上角及图框线内B．图纸左上角及图框线外C．图纸右上角及图框线外D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板B．丁字尺C．比例尺D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C )A. 594?841（A1）B. 210?297(A4)C. 420?594(A2)D. 297?420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( B )A. 594?841B. 210?297C. 420?594D. 297?4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C)A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D.接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有：( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的：(B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的：( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的：(D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是：( 做重线)A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是：A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是：A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是：A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是：比例) ( C ) ( A ) ( D ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面B．底层室内地面C．二楼楼面D．屋面11．组合体的尺寸不包括( D )A．总尺寸B．定位尺寸C．定形尺寸D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。
画法几何及工程制图习题集答案
图 , 画 出 A-A斜 剖 视 图 。
整理PPT课件
6
9.10-3 完成半剖视的主视图, 用全剖画出其左视图。
整理PPT课件
7
9.8-3 画 出 指 定 位 置 断 面 图 (左 面 键 槽 深 4mm,右 面 键 槽 深 3mm)。
整理PPT课件
8
9.10-4 已知物体的主、俯视图,将主视图改画为B-B剖视图, 并画出A-A半剖的左视图。
整理PPT课件
9
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
9.2-1 分析机件结构形状，补画剖视图中缺漏的图线。 (6)
整理PPT课件
1
9.1-3 在指定位置画出A向斜视图和B向局部视图。
整理PPT课件
2
9.3-5 作C-C剖视。
整理PPT课件
3
9.4-8 把主、俯视图画成半剖视。
整理PPT课件
4
9.7-5 在指定位置把主视图画成剖视图。
整理PPT课件
画法几何及工程制图习题集答案
画法几何及工程制图习题集答案画法几何及工程制图习题集答案画法几何和工程制图是工程技术领域中非常重要的一部分，它们能够帮助我们更好地理解和表达各种工程设计。
然而，对于初学者来说，这两个领域的知识可能会带来一些困惑。
为了帮助大家更好地掌握这些知识，下面将给出一些画法几何和工程制图习题集的答案，希望对大家的学习有所帮助。
1. 画法几何习题集答案1.1. 习题1：画一个正方形，边长为4cm。
答案：使用直尺和铅笔，在纸上画出一个边长为4cm的线段，然后将直尺的一边与这个线段对齐，再用铅笔在直尺的另一边上画出一条线段，与第一条线段垂直相交，两条线段的交点即为正方形的一个顶点。
然后按照同样的方法，再画出另外三个顶点，最后用直尺将这四个顶点连接起来，就得到了一个边长为4cm的正方形。
1.2. 习题2：画一个等腰三角形，底边长为6cm，两腰边长相等。
答案：使用直尺和铅笔，在纸上画出一条长度为6cm的线段，这条线段将作为等腰三角形的底边。
然后使用直尺，将一边的一端与底边的一个端点对齐，再在直尺的另一边上画出一条线段，与底边相交。
然后按照同样的方法，再画出另外一条边。
最后，用直尺将这两条边的另一个端点连接起来，就得到了一个等腰三角形。
2. 工程制图习题集答案2.1. 习题1：画一个简单的平面图，包括一个长方形和一个圆。
答案：首先，在纸上使用直尺和铅笔画出一个长方形，可以根据需要确定长方形的长和宽。
然后，使用一个圆规，将圆规的一只脚放在长方形的一个顶点上，然后调整另一只脚的距离，使得圆规的另一只脚与长方形的另一个顶点对齐。
然后，固定圆规的距离，绕着圆规的一只脚画出一个圆。
最后，用直尺将长方形的四个顶点连接起来，使其形成一个完整的长方形。
2.2. 习题2：画一个简单的立体图，包括一个长方体和一个圆柱体。
答案：首先，在纸上使用直尺和铅笔画出一个长方体，可以根据需要确定长方体的长、宽和高。
然后，使用一个圆规，将圆规的一只脚放在长方体的一个底面顶点上，然后调整另一只脚的距离，使得圆规的另一只脚与长方体的另一个底面顶点对齐。
