超声波清洗的工作原理
超声波清洗原理

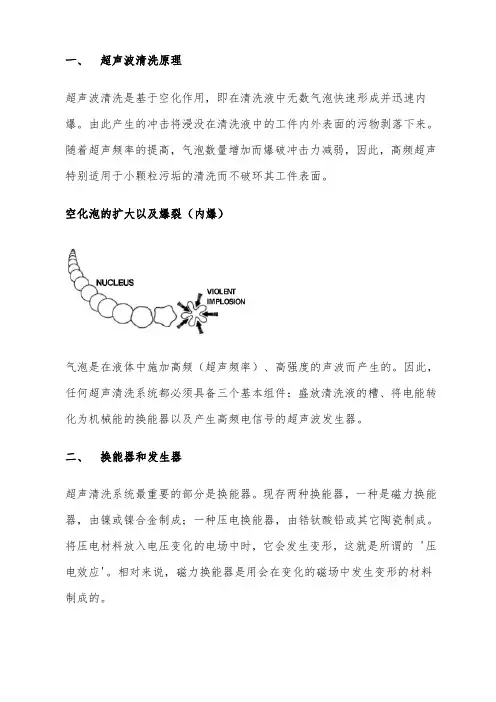

一、超声波清洗原理超声波清洗是基于空化作用，即在清洗液中无数气泡快速形成并迅速内爆。
由此产生的冲击将浸没在清洗液中的工件内外表面的污物剥落下来。
随着超声频率的提高，气泡数量增加而爆破冲击力减弱，因此，高频超声特别适用于小颗粒污垢的清洗而不破环其工件表面。
空化泡的扩大以及爆裂（内爆）气泡是在液体中施加高频（超声频率）、高强度的声波而产生的。
因此，任何超声清洗系统都必须具备三个基本组件：盛放清洗液的槽、将电能转化为机械能的换能器以及产生高频电信号的超声波发生器。
二、换能器和发生器超声清洗系统最重要的部分是换能器。
现存两种换能器，一种是磁力换能器，由镍或镍合金制成；一种压电换能器，由锆钛酸铅或其它陶瓷制成。
将压电材料放入电压变化的电场中时，它会发生变形，这就是所谓的 '压电效应'。
相对来说，磁力换能器是用会在变化的磁场中发生变形的材料制成的。
无论使用何种换能器，通常最基本的因素为其产生的空化效应的强度。
超声波和其它声波一样，是一系列的压力点，即一种压缩和膨胀交替的波（如下图示）。
如果声能足够强，液体在波的膨胀阶段被推开，由此产生气泡；而在波的压缩阶段，这些气泡就在液体中瞬间爆裂或内爆，产生一种非常有效的冲击力，特别适用于清洗。
这个过程被称做空化作用。
声波的压缩和膨胀＃从理论上分析，爆裂的空化泡会产生超过 10,000 psi的压力和20,000 °F (11,000 °C) 的高温，并在其爆裂的瞬间冲击波会迅速向外辐射。
单个空化泡所释放的能量很小，但每秒钟内有几百万的空化泡同时爆裂，累计起来的效果将是非常强烈的，产生的强大的冲击力将工件表面的污物剥落，这就是所有超声清洗的特点。
如果超声能量足够大，空化现象会在清洗液各处产生，所以超声波能够有效清洗微小的裂缝和孔。
空化作用也促进了化学反应并加速了表面膜的溶解。
然而只有在某区域的液体压力低于该气泡内气体压力时才会在该区域产生空化现象，故由换能器产生的超声波振幅足够大时才能满足这一条件。
超声波清洗工作原理
超声波清洗工作原理
超声波清洗是一种新型的清洗方式，它的工作原理是超声波
发生器发出的高频振荡信号，通过换能器转变成高频机械振荡而
传播到介质中，使液体产生高频震动，使液体中的污物如污垢从
物体表面剥离下来，这种方法对清除工件上的油污、尘埃及其它
污物非常有效。
超声波清洗是一种物理清洗方法，它利用超声波在液体中传
播时产生的空化作用、机械振动和流体冲击等作用对液体及污物
进行清洗。
当超声波在液体中传播时，由于声波在液体中传播时
发生复杂的物理和化学变化，从而使液体分子产生高速振荡，在
清洗液中的污物层被高速振荡的水和污物剥离而达到清洗目的。
超声波清洗在国外已经得到了广泛应用。
超声波清洗工作原理是：当超声波频率等于或大于20KHz时，水分子被压缩成一束超微裂（纳米），每秒几十亿次以上的频率
振动使水分子产生共振和涡流而产生很强的空化作用，当超声波
传到物体表面时，污物层被快速振动而剥落，达到清洗目的。
同
时由于超声波的作用时间短，作用效果明显。
—— 1 —1 —。
超声波清洗器原理

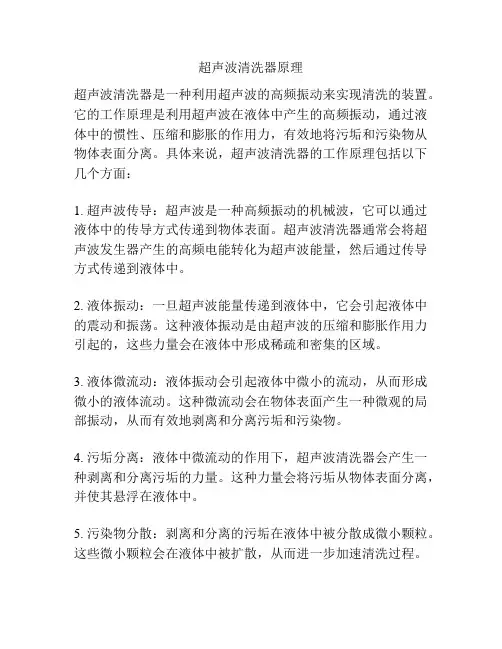

超声波清洗器原理
超声波清洗器是一种利用超声波的高频振动来实现清洗的装置。
它的工作原理是利用超声波在液体中产生的高频振动，通过液体中的惯性、压缩和膨胀的作用力，有效地将污垢和污染物从物体表面分离。
具体来说，超声波清洗器的工作原理包括以下几个方面：
1. 超声波传导：超声波是一种高频振动的机械波，它可以通过液体中的传导方式传递到物体表面。
超声波清洗器通常会将超声波发生器产生的高频电能转化为超声波能量，然后通过传导方式传递到液体中。
2. 液体振动：一旦超声波能量传递到液体中，它会引起液体中的震动和振荡。
这种液体振动是由超声波的压缩和膨胀作用力引起的，这些力量会在液体中形成稀疏和密集的区域。
3. 液体微流动：液体振动会引起液体中微小的流动，从而形成微小的液体流动。
这种微流动会在物体表面产生一种微观的局部振动，从而有效地剥离和分离污垢和污染物。
4. 污垢分离：液体中微流动的作用下，超声波清洗器会产生一种剥离和分离污垢的力量。
这种力量会将污垢从物体表面分离，并使其悬浮在液体中。
5. 污染物分散：剥离和分离的污垢在液体中被分散成微小颗粒。
这些微小颗粒会在液体中被扩散，从而进一步加速清洗过程。
6. 清洗效果：最终，通过超声波的持续作用，污垢和污染物会被彻底清洗和去除。
清洗后，物体表面会变得干净且无残留。
总体来说，超声波清洗器利用超声波的高频振动和液体中的微流动效应，实现了对污垢和污染物的高效清洗。
其工作原理简单而有效，适用于各种材料和物体的清洗需求。
超声波清洗机的工作原理
超声波清洗机的工作原理超声波清洗机是一种常见的清洗设备，它利用超声波的作用来实现对物体的彻底清洗。
本文将详细介绍超声波清洗机的工作原理以及其应用领域。
一、超声波清洗机利用了超声波振动在液体中的传导和放大效应，通过超声波的震荡作用，将物体表面的污垢和污染物从基本结构中剥离，并将其彻底分散在液体中。
1. 超声波发生器超声波清洗机的核心组件是超声波发生器。
超声波发生器会产生一种特定频率的电信号，并将其转化为超声波振动信号。
超声波一般是指频率高于20kHz的声波，无法被人耳听到。
2. 液体介质超声波需要通过介质传播，通常使用的液体介质是水或者清洗溶液。
液体作为传导介质，可以将超声波传播到被清洗物体的表面，并通过液体的震动将污物从物体表面剥离。
3. 清洗槽和超声波换能器超声波清洗机通常包含一个清洗槽和一个或多个超声波换能器。
清洗槽是用于装载被清洗物体和液体介质的容器，超声波换能器则将电能转化为超声波的振动。
超声波换能器通常由压电陶瓷材料制成，当电信号通过陶瓷材料时，产生压电效应，使陶瓷产生振动。
4. 超声波传导和放大超声波换能器产生的振动将通过液体介质传导到被清洗物体的表面。
当超声波传导到物体表面时，会产生剧烈的振动和震荡作用，将附着在物体表面的污垢和污染物分离。
5. 气泡共振在超声波清洗过程中，液体介质中的气体会受到超声波的影响而产生气泡。
这些气泡在超声波的作用下不断形成和破裂，释放出巨大的能量和压力。
气泡的产生和破裂过程称为气泡共振，它能够产生冲击波和微射流，从而进一步清洗物体表面。
二、超声波清洗机的应用超声波清洗机具有广泛的应用领域，常见的应用包括但不限于以下几个方面：1. 工业清洗超声波清洗机在工业领域被广泛应用于清洗零部件、模具、塑料制品等。
其高效的清洗效果可以迅速去除表面附着的油污、脂肪、污垢等，大大提高生产效率和产品质量。
2. 医疗器械清洗超声波清洗机也被广泛应用于医疗器械的清洗和消毒。
其能够彻底清洗器械表面的微生物和污染物，提高器械的卫生水平，确保医疗操作的安全性。
超声波 清洗原理
超声波清洗原理
《超声波清洗原理》
超声波清洗，是利用物体表面受到超声波的冲击力而产生化学和物理反应，从而产生物体的清洗作用。
超声波清洗原理：
1. 弹性冲击原理：超声波的高频声波形成在清洗物体表面上的弹性冲击，从而使污垢、污渍和灰尘等剥离物体表面，同时具有表面粗糙，改善物体表面光滑度。
2. 声液化原理：当超声波穿透清洗液时，它会将液体中的微小气泡（称为超声波泡沫）激活和膨胀，产生巨大的压力，从而使污垢和污渍被吸收、溶解和分解，将污垢物化学分解，从而提高清洗效率。
3. 冲力下沉原理：超声波传递的冲击力，会使清洗物体向下沉移，而物体上的污垢和污渍会随着物体的下沉而被捕捉和清洗。
4. 物理冲洗原理：超声波的高频声波，可以形成一个可调整的液体射流，具有更强的冲力，可以根据需要调整清洗强度，以便用于清洗工业和家用产品上的污垢和污渍。
- 1 -。
超声波清洗机漂洗原理

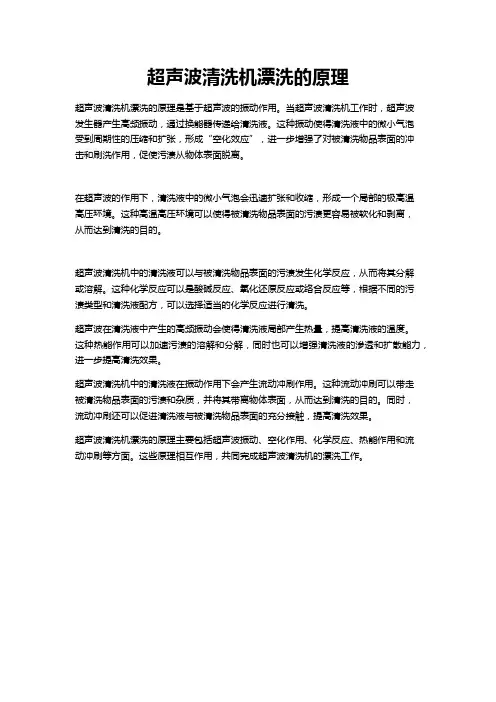

超声波清洗机漂洗的原理
超声波清洗机漂洗的原理是基于超声波的振动作用。
当超声波清洗机工作时，超声波
发生器产生高频振动，通过换能器传递给清洗液。
这种振动使得清洗液中的微小气泡
受到周期性的压缩和扩张，形成“空化效应”，进一步增强了对被清洗物品表面的冲
击和刷洗作用，促使污渍从物体表面脱离。
在超声波的作用下，清洗液中的微小气泡会迅速扩张和收缩，形成一个局部的极高温
高压环境。
这种高温高压环境可以使得被清洗物品表面的污渍更容易被软化和剥离，
从而达到清洗的目的。
超声波清洗机中的清洗液可以与被清洗物品表面的污渍发生化学反应，从而将其分解
或溶解。
这种化学反应可以是酸碱反应、氧化还原反应或络合反应等，根据不同的污
渍类型和清洗液配方，可以选择适当的化学反应进行清洗。
超声波在清洗液中产生的高频振动会使得清洗液局部产生热量，提高清洗液的温度。
这种热能作用可以加速污渍的溶解和分解，同时也可以增强清洗液的渗透和扩散能力，进一步提高清洗效果。
超声波清洗机中的清洗液在振动作用下会产生流动冲刷作用。
这种流动冲刷可以带走
被清洗物品表面的污渍和杂质，并将其带离物体表面，从而达到清洗的目的。
同时，
流动冲刷还可以促进清洗液与被清洗物品表面的充分接触，提高清洗效果。
超声波清洗机漂洗的原理主要包括超声波振动、空化作用、化学反应、热能作用和流
动冲刷等方面。
这些原理相互作用，共同完成超声波清洗机的漂洗工作。
超声清洗原理
超声清洗原理超声波清洗是一种利用超声波在清洗液中产生的物理效应进行清洗的技术。
其原理是利用超声波的高频振动和声波在液体中的传播，产生的机械作用和声化学作用，使污垢从被清洗物体表面脱落并分散在清洗液中，从而达到清洗的目的。
超声波清洗的原理主要包括超声波作用、共振效应、空化效应和声流效应。
超声波是一种频率高于20kHz的声波，其振动速度快、能量高，能够产生很大的机械作用力。
当超声波传播到液体中时，会在液体中产生所谓的“超声波空化”现象。
当超声波传播到液体中的液体分子之间的间隙处时，由于超声波的振动作用，液体分子间的间隙被拉伸和压缩，当压缩力超过分子间力时，液体分子间的间隙会产生空化，形成微小的气泡。
当超声波传播到液体中的气泡时，由于气泡内外压力的变化，气泡会发生膨胀和收缩，产生强烈的破坏性冲击波。
这种强烈的冲击波可以将污垢从被清洗物体表面击落，并将其分散在清洗液中。
同时，由于气泡的膨胀和收缩也会产生微小的液流，这种液流可以进一步带走污垢，加速清洗的效果。
超声波清洗还可以利用共振效应来增强清洗效果。
当超声波的频率与被清洗物体的固有频率相同时，被清洗物体会发生共振，从而使污垢更容易脱落。
共振效应可以提高清洗的效率和质量。
除了以上的作用机制外，超声波清洗还可以利用声化学作用来清洗物体。
声化学作用是指超声波在液体中产生的化学反应。
由于超声波的高频振动和能量高，可以打破化学键，促使液体中的化学反应加速进行。
这种声化学作用可以在清洗液中产生更多的活性物质，进一步分解污垢，提高清洗的效果。
超声波清洗利用超声波的高频振动和声波在液体中的传播，产生的机械作用和声化学作用，能够有效地清洗物体表面的污垢。
超声波的作用机制主要包括超声波作用、共振效应、空化效应和声流效应。
这些作用机制相互作用，共同发挥作用，使超声波清洗成为一种高效、快速、无污染的清洗技术。
超声波清洗原理
超声波清洗原理超声波清洗是一种利用超声波的机械振动来清洁物体表面的技术。
在超声波清洗过程中，超声波通过液体传导到被清洗物体表面，产生的微小气泡爆破和振动将污垢从物体表面分离并彻底清除。
本文将详细介绍超声波清洗的工作原理及其应用。
一、超声波的产生超声波是频率超过人类听觉范围（20kHz）的一种声波。
它可以通过聚焦声能产生，通常使用压电传感器或石英晶体产生超声波。
这些材料在电场的作用下会发生机械振动，从而产生声波。
二、超声波的传播超声波在液体或气体介质中传播时，会引起介质分子之间的相互作用。
超声波的传播会导致压力波动和微小气泡的形成。
当传播到物体表面时，超声波的振动会对物体表面施加冲击力，使污垢颗粒从表面脱落。
三、超声波清洗的工作原理超声波清洗的工作原理是靠超声波的振动传导到清洗液中，将其转化为物理力量，对物体表面进行清洁。
具体过程如下：1. 液体传导：超声波通过液体传导到被清洗的物体表面。
清洗液中的分子会因超声波的振动而产生波动，从而形成大量微小气泡。
2. 气泡共振：当液体中的气泡达到合适的大小和形态时，它们会因为超声波的振动而不断扩大和收缩，最终导致气泡爆破。
这种现象称为气泡共振。
3. 污垢分离：气泡的爆破产生冲击力以及局部的高温和高压环境会对物体表面产生冲击和剪切力。
这些力量能够将污垢颗粒从物体表面分离，并悬浮于清洗液中。
4. 清洗液剪切：超声波产生的涡流和剪切力能够将清洗液有效地带到物体表面的微小裂缝和孔隙中，达到全面清洁的效果。
四、超声波清洗的优势超声波清洗具有以下优势：1. 高效清洁：超声波清洗能够将污垢从物体表面迅速分离，节约时间和人力成本。
2. 全面清洁：超声波传导液体能够进入被清洗物体的微小孔隙和裂缝中，彻底清洁物体的表面。
3. 无损清洗：超声波清洗过程中，不会对被清洗物体造成物理或化学损伤，适用于对表面敏感的物体清洗。
4. 环保节能：超声波清洗过程无需添加化学品，减少了对环境的污染，并节约了能源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上千个大气压力，数百度的高温，利用闭合时的爆炸冲击波破坏不溶性污物而使它们分散于
清洗液中，当团体粒子被油污裹着而粘附在清洗件表面时，油被乳化,
而达到清洗件表面净化的目的。
由于超声波固有的穿透力， 所以可以清洗各种表面复杂，
形 状特异的物件，对小孔和缝隙都有很好的清洗效果， 对不吸音或吸音系数小的物体清洗效果 最佳。
正确使用超声波设备
1、了解超声波
用超声波可以分为三种，即次声波、声波、超声波。
次声波的频率为 的频率为20Hz~20kHz ;超声波的频率则为 20kHz 以上。
其中的次声波和超声波一般人耳是 听不到
的。
超声波由于频率高、波长短，因而传播的方向性好、穿透能力强，这也就是为什 么设计制作超声波清洗机的原因。
2、超声波如何完成清洗工作
超声波清洗是利用超声波在液体中的社会化作用、 加速度作用及直进流作用对液体和污 物直接、间接的作用，使污物层被分散、乳化、剥离而达到清洗目的。
目前所用的超声波清
超声波清洗的应用原理
超声波清洗的应用原理是由超声波发生器发出的高频振荡信号,
通过换能器转换成高频 机械振荡而传播到介质， 清洗溶剂中超声波在清洗液中疏密相间的向前辐射, 使液体流动而 产生数以万计的微小气泡，存在于液体中的微小气泡（空化核）在声场的作用下振动, 当声 压达到一定值时，气泡迅速增长，然后突然闭合,
在气泡闭合时产生冲击波，在其周围产生
固体粒子即脱离，从 20Hz 以下；声波
洗机中，空化作用和直进流作用应用得更多。
(1) 空化作用：空化作用就是超声波以每秒两万次以上的压缩力和减压力交互性的高
频变换方式向液体进行透射。
在减压力作用时，液体中产生真空核群泡的现象，在压缩力作
到精密洗净目的。
(2) 直进流作用：超声波在液体中沿声的传播方向产生流动的现象称为直进流。
声波
强度在cm2时，肉眼能看到直进流，垂直于振动面产生流动，流速约为
进流使被清洗物表面的微油污垢被搅拌， 污垢表面的清洗液也产生对流，溶解污物的溶解液 与新液混合，使溶解速度加快，对污物的搬运起着很大的作用。
(3) 加速度：液体粒子推动产生的加速度。
对于频率较高的超声波清洗机，空化作用 就很不显著了，这时的清洗主要靠液体粒子超声作用下的加速度撞击粒子对污物进行超精密 清洗。
3、超声波清洗机的原理是什么
超声波换能器将高频振荡电讯号转换成高频机械振荡，以纵波的形式在清洗液中辐射。
在辐射波扩张的半波期间， 清洗液的致密性破坏并形成无数直径为 50- 500 ^m 的气泡。
这种 气泡中充满着溶液蒸汽。
在压缩的半波期间，气泡讯速闭合，会产生上百Mpa 的局部液压撞
击。
这种现象称为“空化”效应。
在“空化”效应的连续作用下， 工件表面或隐蔽处的污垢 被爆裂、剥落。
同时，在超声的作用下，清洗液的渗透作用加强；脉动搅拌加剧；溶解、分 散和乳化加速；从而将工件彻底清洗干净。
4、超声波清洗机 是由哪几部分构成的
超波清洗机主要由超声波清洗槽和超声波发生器两部分构成。
好、耐腐蚀的优质不锈钢制成， 底部安装有超声波换能器振子； 超声波发生器产生高频高压,
用时，真空核群泡受压力压碎时产生强大的冲击力,
由此剥离被清洗物表面的污垢， 从而达
10cm/s 。
通过此直 超声波清洗槽用坚固弹性
通过电缆联结线传导给换能器，换能器与振动板一起产生高频共振，从而使清洗槽中的溶剂受超声波作用对污垢进行洗净。
5、超声波清洗机有什么特点
超声波清洗与各种化学的、物理的、电化的和物化的清洗方法比较，具有以下独特的优点:
-能快速、彻地清除工件表面上的各种污垢。
-能清洗带有空腔、沟槽等形状复杂的精密零件。
-对工件表面无损。
•可米用各种清洗剂。
•在室温或适当加温（60C左右）即可进行清洗。
-整机一体化结构便于移动。
-节省溶剂、清洁纸、能源、工作场地和人工等。
6、如何使用超声波清洗机
超声波清洗机的使用应严格按以下要求分部骤操作。
(1 )联结好清洗槽与发生器之间的电缆;
(2)将清洗液倒入清洗槽中(倒入清洗液的量就为放入被清洗物时，液面的位置约为整体的四分之三为佳)；
(3)将被清洗物放入清洗槽;
(4)插上电源插头;
(5)设立清洗时间，开机。
7、使用超声波清洗机机应注意什么问题
(1)超声波清洗机电源及电热器电源必须有良好接地装置。
(2)超声波清洗机严禁无清洗液开机，即清洗缸没有加一定数量的清洗液，不得合超声波开关。
(3)有加热设备的清洗设备严禁无液时打开加热开关。
深圳市洁盟清洗设备有限公司
(4)禁止用重物(铁件)撞击清洗缸缸底，以免能量转换器晶片受损。
⑸超声波发生器电源应单独使用一路220V/50HZ电源并配装2000W以上稳压器。
(6)清洗缸缸底要定期冲洗，不得有过多的杂物或污垢。
(7)每次换新液时，待超声波起动后，方可洗件。
8、使超声波清洗效果最佳的方式
(1)超声波清洗槽的温度最好为30~50 C。
(2)根据不同的清洗对象正确选择清洗剂。
清洗剂一般分为水基(碱性)清洗剂、有机溶齐惰洗剂和化学反应清洗齐叽通常使用最多的为水基清洗齐叽
(3)根据被清洗物的污染程度和污垢性质，选用不同的清洗时间。
9、节约清洗液的小窍门
超声波清洗机的清洗液可以循环使用，这种清洗方式可以节约大量的清洗液，每次使用完清洗机后，最好将清洗液放入容器中，下次使用时再倒入清洗槽，余下的沉淀物可处理掉。
如清洗液的浓度不够时，适量加入一点即可重复使用。
