功率MOS管的五种损坏模式详解

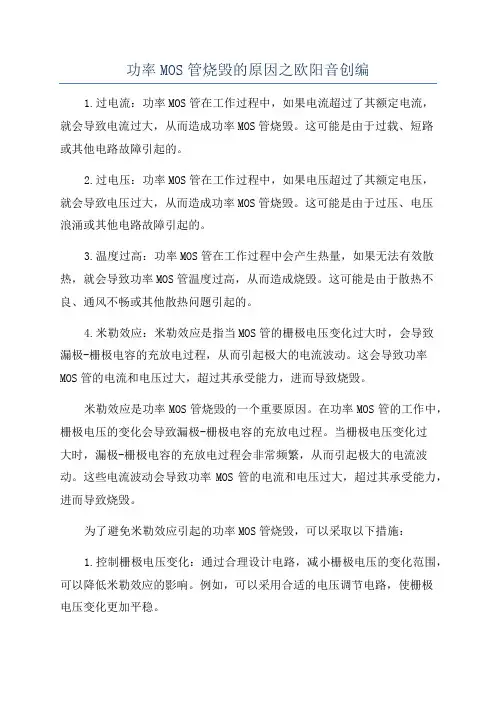

功率MOS管烧毁的原因之欧阳音创编
功率MOS管烧毁的原因之欧阳音创编1.过电流：功率MOS管在工作过程中，如果电流超过了其额定电流，就会导致电流过大，从而造成功率MOS管烧毁。
这可能是由于过载、短路或其他电路故障引起的。
2.过电压：功率MOS管在工作过程中，如果电压超过了其额定电压，就会导致电压过大，从而造成功率MOS管烧毁。
这可能是由于过压、电压浪涌或其他电路故障引起的。
3.温度过高：功率MOS管在工作过程中会产生热量，如果无法有效散热，就会导致功率MOS管温度过高，从而造成烧毁。
这可能是由于散热不良、通风不畅或其他散热问题引起的。
4.米勒效应：米勒效应是指当MOS管的栅极电压变化过大时，会导致漏极-栅极电容的充放电过程，从而引起极大的电流波动。
这会导致功率MOS管的电流和电压过大，超过其承受能力，进而导致烧毁。
米勒效应是功率MOS管烧毁的一个重要原因。
在功率MOS管的工作中，栅极电压的变化会导致漏极-栅极电容的充放电过程。
当栅极电压变化过大时，漏极-栅极电容的充放电过程会非常频繁，从而引起极大的电流波动。
这些电流波动会导致功率MOS管的电流和电压过大，超过其承受能力，进而导致烧毁。
为了避免米勒效应引起的功率MOS管烧毁，可以采取以下措施：1.控制栅极电压变化：通过合理设计电路，减小栅极电压的变化范围，可以降低米勒效应的影响。
例如，可以采用合适的电压调节电路，使栅极电压变化更加平稳。
2.降低栅极电容：可以采用一些技术手段来降低功率MOS管的漏极-栅极电容，从而减小米勒效应的影响。
例如，可以采用特殊的工艺制造功率MOS管，或者通过添加补偿电路来降低电容值。
3.合理选择功率MOS管：在设计电路时，要根据实际需要选择合适的功率MOS管。
选择合适的功率MOS管可以确保其能够承受所需的电流和电压，并减小米勒效应的影响。
4.加强散热措施：合理设计散热系统，确保功率MOS管能够有效散热，降低温度。
这样可以有效减少功率MOS管因温度过高而烧毁的风险。
功率MOS管的五种损坏模式详解
功率MOS管的五种损坏模式详解第一种：雪崩破坏如果在漏极-源极间外加超出器件额定VDSS的电涌电压，而且达到击穿电压V(BR)DSS （根据击穿电流其值不同），并超出一定的能量后就发生破坏的现象。
在介质负载的开关运行断开时产生的回扫电压，或者由漏磁电感产生的尖峰电压超出功率MOSFET的漏极额定耐压并进入击穿区而导致破坏的模式会引起雪崩破坏。
典型电路：第二种：器件发热损坏由超出安全区域引起发热而导致的。
发热的原因分为直流功率和瞬态功率两种。
直流功率原因：外加直流功率而导致的损耗引起的发热●导通电阻RDS(on)损耗（高温时RDS(on)增大，导致一定电流下，功耗增加）●由漏电流IDSS引起的损耗（和其他损耗相比极小）瞬态功率原因：外加单触发脉冲●负载短路●开关损耗（接通、断开） *（与温度和工作频率是相关的）●内置二极管的trr损耗（上下桥臂短路损耗）（与温度和工作频率是相关的）器件正常运行时不发生的负载短路等引起的过电流，造成瞬时局部发热而导致破坏。
另外，由于热量不相配或开关频率太高使芯片不能正常散热时，持续的发热使温度超出沟道温度导致热击穿的破坏。
第三种：内置二极管破坏在DS端间构成的寄生二极管运行时，由于在Flyback时功率MOSFET的寄生双极晶体管运行，导致此二极管破坏的模式。
第四种：由寄生振荡导致的破坏此破坏方式在并联时尤其容易发生在并联功率MOS FET时未插入栅极电阻而直接连接时发生的栅极寄生振荡。
高速反复接通、断开漏极-源极电压时，在由栅极-漏极电容Cgd(Crss)和栅极引脚电感Lg形成的谐振电路上发生此寄生振荡。
当谐振条件(ωL=1/ωC)成立时，在栅极-源极间外加远远大于驱动电压Vgs(in)的振动电压，由于超出栅极-源极间额定电压导致栅极破坏，或者接通、断开漏极-源极间电压时的振动电压通过栅极-漏极电容Cgd和Vgs波形重叠导致正向反馈，因此可能会由于误动作引起振荡破坏。
MOS管失效原因分析
MOS管失效原因分析MOS (Metal-Oxide-Semiconductor)管是一种非常常见的半导体器件，广泛用于各种电子设备中，包括计算机、通信设备、功放器等。
然而，MOS管也会存在失效的可能，导致器件无法正常工作。
以下是MOS管失效的原因分析。
1.偏压过大：MOS管通常都有额定的最大偏压，如果超过了这个值，就容易导致MOS管失效。
偏压过大会导致MOS管内部的绝缘层电场过高，破坏绝缘层的结构，导致绝缘性能下降或短路。
2.热失效：MOS管在工作过程中会产生热量，如果散热不良或工作温度过高，会导致MOS管失效。
热失效通常表现为器件功耗增加、导通能力下降、电流漏泄等现象。
3.电压过大或过小：超过MOS管规定的最大工作电压或最小工作电压，都会对MOS管产生不良影响。
过大的电压会造成击穿现象，破坏器件内部结构；而过小的电压则可能导致MOS管无法在正常工作区域。
4.电气应力：电气应力包括电流冲击、电压冲击等。
电流冲击指的是电流突然变化，如开关操作时的电流冲击；电压冲击则是电压突然变化，如电源电压突然上升或下降。
这些电气应力都会对MOS管产生剧烈的冲击，导致器件结构破坏。
5.电气静电放电：静电放电是指由于静电累积导致的放电现象。
如果MOS管在处理过程中没有正确防护措施，静电放电可能对MOS管造成永久性损坏。
6.湿气和化学污染：MOS管的绝缘层对湿气和化学物质相当敏感。
如果环境中存在湿气或化学污染物较多，这些物质可能渗入器件内部，与其结构和材料发生反应，导致永久性损坏。
7.机械应力：MOS管在运输、安装或使用过程中可能受到机械应力的影响。
如果受力过大，可能会导致MOS管结构破坏或接触不良，进而导致失效。
8.元件老化：长期使用的MOS管可能会经历一定程度的老化，导致器件性能下降或失效。
老化问题通常表现为电阻增加、电容减小、电流漏泄等现象。
以上是常见的MOS管失效原因分析。
为了避免以上问题，需要在设计和使用MOS管时采取适当的措施，包括正确选择工作条件、防护措施、散热设计、防止静电放电等。

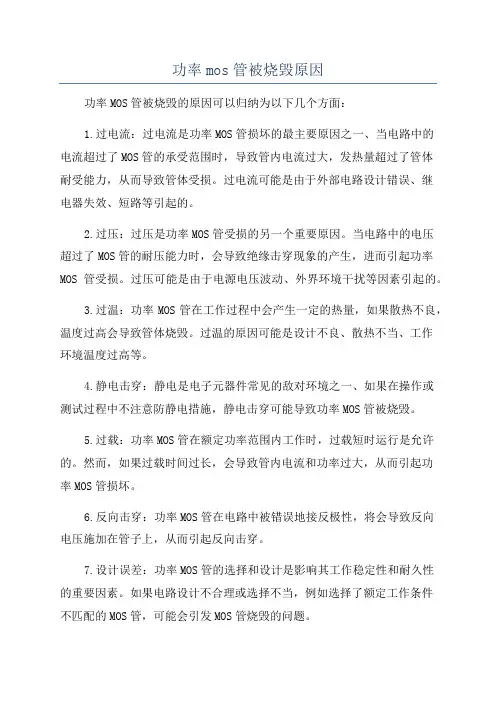

功率mos管被烧毁原因
功率mos管被烧毁原因功率MOS管被烧毁的原因可以归纳为以下几个方面：1.过电流：过电流是功率MOS管损坏的最主要原因之一、当电路中的电流超过了MOS管的承受范围时，导致管内电流过大，发热量超过了管体耐受能力，从而导致管体受损。
过电流可能是由于外部电路设计错误、继电器失效、短路等引起的。
2.过压：过压是功率MOS管受损的另一个重要原因。
当电路中的电压超过了MOS管的耐压能力时，会导致绝缘击穿现象的产生，进而引起功率MOS管受损。
过压可能是由于电源电压波动、外界环境干扰等因素引起的。
3.过温：功率MOS管在工作过程中会产生一定的热量，如果散热不良，温度过高会导致管体烧毁。
过温的原因可能是设计不良、散热不当、工作环境温度过高等。
4.静电击穿：静电是电子元器件常见的敌对环境之一、如果在操作或测试过程中不注意防静电措施，静电击穿可能导致功率MOS管被烧毁。
5.过载：功率MOS管在额定功率范围内工作时，过载短时运行是允许的。
然而，如果过载时间过长，会导致管内电流和功率过大，从而引起功率MOS管损坏。
6.反向击穿：功率MOS管在电路中被错误地接反极性，将会导致反向电压施加在管子上，从而引起反向击穿。
7.设计误差：功率MOS管的选择和设计是影响其工作稳定性和耐久性的重要因素。
如果电路设计不合理或选择不当，例如选择了额定工作条件不匹配的MOS管，可能会引发MOS管烧毁的问题。
8.过频：功率MOS管有一定的工作频率范围，如果在高于允许频率范围内长时间工作，会导致功率MOS管的过频失效。
9.过热：功率MOS管散热不好或散热器散热不足可能导致管体温度升高过快，超过了管体的温度极限，从而导致功率MOS管受损。
综上所述，功率MOS管被烧毁的原因涉及过电流、过压、过温、静电击穿、过载、反向击穿、设计误差、过频和过热等多个方面。
对功率MOS 管实施正确的选择、设计、安装和使用方法，合理控制以上因素，是保证其安全可靠运行、减少烧毁的关键。

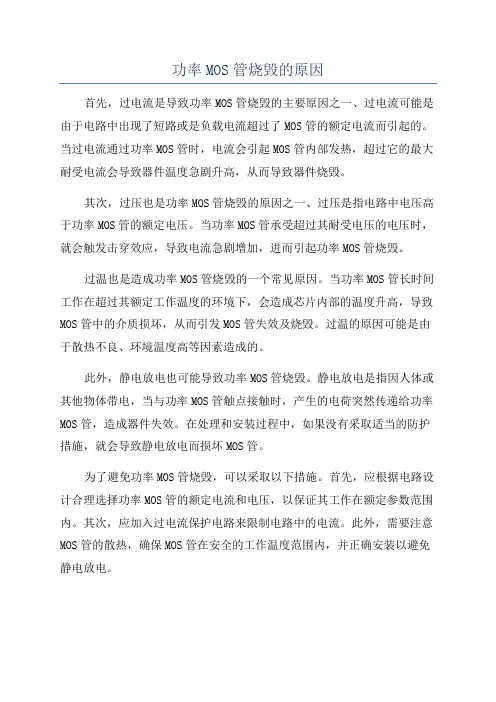

功率MOS管烧毁的原因
功率MOS管烧毁的原因
首先，过电流是导致功率MOS管烧毁的主要原因之一、过电流可能是由于电路中出现了短路或是负载电流超过了MOS管的额定电流而引起的。
当过电流通过功率MOS管时，电流会引起MOS管内部发热，超过它的最大耐受电流会导致器件温度急剧升高，从而导致器件烧毁。
其次，过压也是功率MOS管烧毁的原因之一、过压是指电路中电压高于功率MOS管的额定电压。
当功率MOS管承受超过其耐受电压的电压时，就会触发击穿效应，导致电流急剧增加，进而引起功率MOS管烧毁。
过温也是造成功率MOS管烧毁的一个常见原因。
当功率MOS管长时间工作在超过其额定工作温度的环境下，会造成芯片内部的温度升高，导致MOS管中的介质损坏，从而引发MOS管失效及烧毁。
过温的原因可能是由于散热不良、环境温度高等因素造成的。
此外，静电放电也可能导致功率MOS管烧毁。
静电放电是指因人体或其他物体带电，当与功率MOS管触点接触时，产生的电荷突然传递给功率MOS管，造成器件失效。
在处理和安装过程中，如果没有采取适当的防护措施，就会导致静电放电而损坏MOS管。
为了避免功率MOS管烧毁，可以采取以下措施。
首先，应根据电路设计合理选择功率MOS管的额定电流和电压，以保证其工作在额定参数范围内。
其次，应加入过电流保护电路来限制电路中的电流。
此外，需要注意MOS管的散热，确保MOS管在安全的工作温度范围内，并正确安装以避免静电放电。
总之，功率MOS管烧毁的原因主要包括过电流、过压、过温和静电放电等。
为了防止功率MOS管烧毁，需要采取适当的保护措施和注意工作环境，确保MOS管工作在安全的电流、电压和温度范围内。

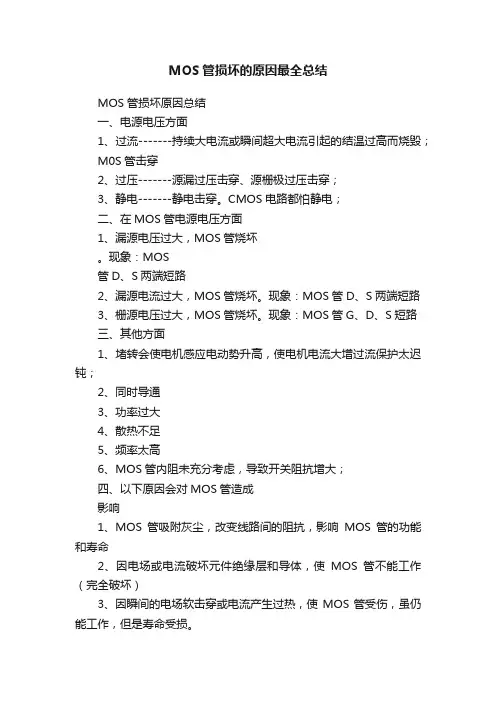

MOS管损坏的原因最全总结
MOS管损坏的原因最全总结
MOS管损坏原因总结
一、电源电压方面
1、过流-------持续大电流或瞬间超大电流引起的结温过高而烧毁；
M0S管击穿
2、过压-------源漏过压击穿、源栅极过压击穿；
3、静电-------静电击穿。
CMOS电路都怕静电；
二、在MOS管电源电压方面
1、漏源电压过大，MOS管烧坏。
现象：MOS
管D、S两端短路
2、漏源电流过大，MOS管烧坏。
现象：MOS管D、S两端短路
3、栅源电压过大，MOS管烧坏。
现象：MOS管G、D、S短路
三、其他方面
1、堵转会使电机感应电动势升高，使电机电流大增过流保护太迟钝；
2、同时导通
3、功率过大
4、散热不足
5、频率太高
6、MOS管内阻未充分考虑，导致开关阻抗增大；
四、以下原因会对MOS管造成
影响
1、MOS管吸附灰尘，改变线路间的阻抗，影响MOS管的功能和寿命
2、因电场或电流破坏元件绝缘层和导体，使MOS管不能工作（完全破坏）
3、因瞬间的电场软击穿或电流产生过热，使MOS管受伤，虽仍能工作，但是寿命受损。
功率MOS管烧毁的原因（米勒效应）
功率MOS管烧毁的原因（米勒效应）对于MOSFET而言，米勒效应（MillerEffect）指其输入输出之间的分布电容（栅漏电容）在MOSFET开关过程中，会使驱动信号形成平台电压，引起开关时间变长，进而导致开关损耗增加，给MOS管的正常工作带来非常不利的影响。
Mos在控制器电路中的工作状态：开通过程（由截止到导通的过渡过程）、导通状态、关断过程（由导通到截止的过渡过程）、截止状态。
Mos主要损耗也对应这几个状态，开关损耗（开通过程和关断过程），导通损耗，截止损耗（漏电流引起的，这个忽略不计），还有雪崩能量损耗。
只要把这些损耗控制在mos承受规格之内，mos即会正常工作，超出承受范围，即发生损坏。
而开关损耗往往大于导通状态损耗（不同mos这个差距可能很大。
Mos损坏主要原因：过流----------持续大电流或瞬间超大电流引起的结温过高而烧毁；过压----------源漏过压击穿、源栅极过压击穿；静电----------静电击穿。
CMOS电路都怕静电；Mos开关原理（简要）。
Mos是电压驱动型器件，只要栅极和源级间给一个适当电压，源级和漏级间通路就形成。
这个电流通路的电阻被成为mos内阻，就是导通电阻<Rds(on)>。
这个内阻大小基本决定了mos芯片能承受的最大导通电流（当然和其它因素有关，最有关的是热阻）。
内阻越小承受电流越大（因为发热小）。
Mos问题远没这么简单，麻烦在它的栅极和源级间，源级和漏级间，栅极和漏级间内部都有等效电容。
所以给栅极电压的过程就是给电容充电的过程（电容电压不能突变），所以mos源级和漏级间由截止到导通的开通过程受栅极电容的充电过程制约。
然而，这三个等效电容是构成串并联组合关系，它们相互影响，并不是独立的，如果独立的就很简单了。
其中一个关键电容就是栅极和漏级间的电容Cgd，这个电容业界称为米勒电容。
这个电容不是恒定的，随栅极和漏级间电压变化而迅速变化。
这个米勒电容是栅极和源级电容充电的绊脚石，因为栅极给栅-源电容Cgs充电达到一个平台后，栅极的充电电流必须给米勒电容Cgd充电，这时栅极和源级间电压不再升高，达到一个平台，这个是米勒平台（米勒平台就是给Cgd 充电的过程），米勒平台大家首先想到的麻烦就是米勒振荡。
功率mos管被烧毁原因
功率mos管被烧毁原因功率MOS管被烧毁的原因有很多，下面将详细讨论几个常见的原因。
1.过电流/过载：功率MOS管在正常工作时会承受一定的电流和功率，但当超过其额定值时，就会导致过电流或过载情况。
这时，MOS管内部的导通区域可能受到过大的电流热量而损坏，导致烧毁。
2.温度过高：功率MOS管工作时会产生一定的热量，需要通过散热器等方式进行散热。
但如果散热不良，散热器失效或散热不足，导致MOS管温度过高，就可能引发烧毁。
此外，环境温度过高也会增加MOS管烧毁的风险。
3.静电击穿：静电是一种静态电荷的积累，当静电放电时，产生的高电压可能会击穿MOS管的绝缘层，导致烧毁。
因此，在操作功率MOS管时，需要注意防止静电的积累和放电。
4.过压/过电压：过压/过电压是指MOS管承受的电压超过其额定电压。
如果电源电压不稳定，或者由于其他原因导致电压突增，就可能导致MOS管烧毁。
5.反向电压：功率MOS管通常有一个特定的极性，如果反向施加了过大的电压，就会导致烧毁。
因此，在使用功率MOS管时，需要确保极性正确。
6.瞬态过压：瞬态过压是指电路中突然产生的短暂高电压脉冲，如电感储能器放电、电源开关等。
这些瞬态过压可能会超过MOS管的额定电压，引发烧毁。
7.动态响应不良：功率MOS管作为开关元件，需要快速的响应时间来实现开关操作。
如果MOS管的响应时间过长或不稳定，就可能导致MOS管在开关过程中过载或短路，从而烧毁。
8.震动和机械应力：在一些应用环境中，如汽车、飞机等，功率MOS管可能会受到震动和机械应力。
这些外力可能会导致MOS管内部的连接松动或断开，进而引发烧毁。
综上所述，功率MOS管烧毁的原因多种多样，包括过电流/过载、温度过高、静电击穿、过压/过电压、反向电压、瞬态过压、动态响应不良、震动和机械应力等等。
在设计和使用过程中，需要注意这些潜在的风险，并采取适当的措施来预防功率MOS管的烧毁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
功率M O S管的五种损坏
模式详解
This manuscript was revised on November 28, 2020
功率MOS管的五种损坏模式详解
第一种：雪崩破坏
如果在漏极-源极间外加超出器件额定VDSS的电涌电压，而且达到击穿电压
V(BR)DSS （根据击穿电流其值不同），并超出一定的能量后就发生破坏的现象。
在介质负载的开关运行断开时产生的回扫电压，或者由漏磁电感产生的尖峰电压超出功率MOSFET的漏极额定耐压并进入击穿区而导致破坏的模式会引起雪崩破坏。
典型电路：
第二种：器件发热损坏
由超出安全区域引起发热而导致的。
发热的原因分为直流功率和瞬态功率两种。
直流功率原因：外加直流功率而导致的损耗引起的发热
●导通电阻RDS(on)损耗（高温时RDS(on)增大，导致一定电流下，功耗增加）
●由漏电流IDSS引起的损耗（和其他损耗相比极小）
瞬态功率原因：外加单触发脉冲
●负载短路
●开关损耗（接通、断开） *（与温度和工作频率是相关的）
●内置二极管的trr损耗（上下桥臂短路损耗）（与温度和工作频率是相关的）
器件正常运行时不发生的负载短路等引起的过电流，造成瞬时局部发热而导致破坏。
另外，由于热量不相配或开关频率太高使芯片不能正常散热时，持续的发热使温度超出沟道温度导致热击穿的破坏。
第三种：内置二极管破坏
在DS端间构成的寄生二极管运行时，由于在Flyback时功率MOSFET的寄生双极晶体管运行，
导致此二极管破坏的模式。
第四种：由寄生振荡导致的破坏
此破坏方式在并联时尤其容易发生
在并联功率MOS FET时未插入栅极电阻而直接连接时发生的栅极寄生振荡。
高速反复接通、断开漏极-源极电压时，在由栅极-漏极电容Cgd(Crss)和栅极引脚电感Lg形成的谐振电路上发生此寄生振荡。
当谐振条件(ωL=1/ωC)成立时，在栅极-源极间外加远远大于驱动电压Vgs(in)的振动电压，由于超出栅极-源极间额定电压导致栅极破坏，或者接通、断开漏极-源极间电压时的振动电压通过栅极-漏极电容Cgd和Vgs波形重叠导致正向反馈，因此可能会由于误动作引起振荡破坏。
第五种：栅极电涌、静电破坏
主要有因在栅极和源极之间如果存在电压浪涌和静电而引起的破坏，即栅极过电压破坏和由上电状态中静电在GS两端（包括安装和和测定设备的带电）而导致的栅极破坏。
