人教版八年级下学期物理人教版《杠杆》作图题专项练习
《杠杆》作图题一、作图题1.如图所示，杠杆AO在力、的作用下处于静止状态，是力的力臂，请在图中画出力的力臂和力的示意图。
2.护城河上安装的吊桥可以看成一个以B为支点的杠杆，一个人通过定滑轮将吊桥拉起，请在下图中画出杠杆所受动力的示意图及动力的力臂。
3.拉杆式旅行箱可看成杠杆，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图和重力的力臂L．4.如图是一杠杆，试画出作用在A端使杠杆在图示位置平衡的最小动力的示意图，并画出该力的力臂。
5.如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出物体所受重力和使杠杆保持平衡的最小力F的示意图。
6.按照下列要求作图，如图所示，AC为杠杆，O为支点，在B点处挂一个重物，请画出杠杆在如图所示位置平衡时，受到的最小动力F并标出动力臂L。
7.请在图中画出拉力的力臂。
8.如图，O为轻质杠杆的支点，A点挂一重物，杠杆在图示位置平衡，作出阻力臂和最小动力的示意图。
9.请在图中画出均匀木棒OA的重力示意图以及力F的力臂。
10.杠杆OA可绕O点转动，受力情况如图所示。
请作出力的力臂。
11.如图所示，杠杆在力、的作用下处于平衡状态，是力的力臂，画出力的示意图。
12.作图：某剧组为拍摄节目需要，设计了如图所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动，请在图中画出：杠杆所受拉力的力臂；杠杆所受阻力的示意图。
13.如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物G，在杠杆上施加最小动力F，使杠杆在图示位置平衡，请你在图中画出这个力的示意图。
14.请在图中画出用羊角锤起钉时所用的最小力要求保留作图痕迹15.图中，轻质杠杆OA在力、的作用下处于静止状态，为力的力臂。
在图中画出力的力臂、力的示意图。
16.如图所示，轻质杠杆OA在路灯和轻绳AB的共同作用下，在水平方向处于静止状态，请画出轻绳AB对杠杆的动力的力臂和阻力的示意图。
17.如图所示，画出图中力F的力臂并用字母L表示。
18.在如图中，是动力臂，作出动力。
19.如图所示，画出力F的力臂和物体所受到5N的重力示意图。
20.画出图中动力的力臂。
21.如图甲所示，请在画出力的力臂和B点受到的阻力示意图22.如图，用螺丝刀撬图钉，画出在A点所加最小力的示意图和阻力的力臂。
23.在图中，以O点为支点，画出拉力的力臂24.请在图中画出作用在“开瓶起子”上动力的力臂和阻力的示意图．25.如图所示，杠杆处于平衡状态，作出所挂重物重力的示意图和在杠杆上A点所加最小作用力F的示意图。
26.画出图中力F的力臂并用字母L标明。
27.如图所示的杠杆中，O为支点，在一个最小的拉力的作用下，在图示位置保持静止，请在图中画出最小拉力的示意图和力的力臂。
28.作出图中杠杆中在B点施加的能让杠杆平衡的最省力的力来。
29.在如图所示中，O是杠杆的支点，画出力F的力臂并用字母L标明。
30.为使轻质杠杆AB在如图所示位置静止，请你在杠杆上画出所施加最小动力的示意图，并作出阻力的力臂31.把羊角锤看做杠杆，如图用羊角锤拔钉子，O为支点，画出在A点施加的最小力F的示意图及其力臂L。
32.如图是一个月亮形开瓶器，开瓶时开瓶器可以看成一个杠杆，请在图中画出：支点O；在A点施加的最小动力；开瓶器受到的阻力。
33.如图所示，杠杆的N端挂一重物，在M点施加一个最小的动力使杠杆平衡。
试画出这个最小的动力、动力臂和杠杆受到的阻力。
34.请画出图中力F的力臂，并以“L”表示。
35.如图所示，质地均匀的圆柱形细木棒放在地面上，另一端与支点O连接，在图中画出木棒所受重力的示意图、重力的力臂。
36.赛艇的船桨是费力杠杆，请在图中画出运动员把船桨从位置拉到位置时作用在桨柄A处的动力和桨叶B处受到的阻力及阻力臂。
37.请在图中画出力和的力臂和．38.如图所示，请在图中画出力F的力臂l及物体所受重力的示意图。
39.如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为，O为杠杆的支点。
请在杠杆的端点B处画出使杠杆保持静止的最小的力的示意图，并作出的力臂。
40.如图是一种常见的晾衣夹，使用时O为支点，A为动力作用点，为弹性钢圈对夹子的阻力，请在图中画出作用在A点的最小动力及其力臂，并作出阻力臂。
41.画出图中F的力臂L。
42.O为支点的轻质杠杆原处于水平静止，现同时施加大小相等的力、如图。
此时杠杆能否保持平衡？______。
画出图中的力臂。
43.在图中画出力F对支点O的力臂。
44.如图所示是利用杠杆撬起一质材均匀的球形石头的情景，O是支点。
请在图中画出石头的重力示意图以及重力和力F的力臂并分别用字母和表示。
45.曲杆可绕固定点O转动，在一个最小的力F的作用下，在如图所示位置保持静止，请在图中作出：拉力F的示意图。
答案和解析1.【答案】解：过力臂的右端，作垂直于的直线，与杠杆OA的交点为力的作用点，方向斜向右上方，即为力的示意图；作的反向延长线，过支点O作作用线的垂线段，即为的力臂，如图所示：【解析】力臂是支点到力的作用线的距离，作图时把握住力和力臂的垂直关系即可做出阻力。
本题考查了力和力臂的作法。
当杠杆平衡时，动力和阻力对杠杆的影响是：使杠杆的运动趋势是相反的。
2.【答案】解：杠杆的支点在B处，绳的拉力沿绳方向画，从支点向力的作用线引垂线，画出力臂，标上符号L，如图所示：【解析】绳的拉力沿着绳指向绳收缩的方向，力臂是从支点到力的作用线的距离。
会找出杠杆的五要素，会根据力与力臂的关系画出相应的作用力和力臂。
3.【答案】解：由支点O作重力作用线的垂线段即重力的力臂L；要求动力最小，则动力臂应最长，支点O到动力作用点A的距离作为动力臂最长，力的方向与OA垂直向上，如图所示：．【解析】支点到力的作用线的距离叫力臂；要想抬起拉杆时的动力最小，就要求动力臂最长．以支点到力的作用点距离作为力臂是最大的力臂．本题考查力臂和最小力的画法，求最小的力是常见的题型，关键是要找到离支点最远的点从而做出最长的力臂．4.【答案】解：连接支点与A的线段就是最长的动力臂，根据杠杆平衡的条件可知，此时动力最小；要使杠杆平衡，动力方向应垂直于动力臂向上，据此可画出最小的动力；故答案为：【解析】根据杠杆平衡的条件，，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。
而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题。
要做出杠杆中的最小动力，可以按照以下几个步骤进行：1、确定杠杆中的支点和动力作用点的位置；2、连接支点与动力作用点，得到最长的线段；3、经过动力作用点做出与该线段垂直的直线；4、根据杠杆平衡原理，确定出使杠杆平衡的动力方向。
5.【答案】解：重力的方向是竖直向下的，过物体重心画一条带箭头的竖直向下的有向线段，用G表示；由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂最长，由图知动力的方向应该向上，如下图所示：【解析】根据重力的方向是竖直向下的，过重心做竖直向下的力即可。
杠杆平衡条件：动力动力臂阻力阻力臂，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。
此题主要考查了重力示意图的画法和杠杆中最小力的问题。
解决此类题目的关键是确定出最长的力臂，并根据力臂的画法做出最小的力。
6.【答案】解：根据杠杆平衡条件，当杠杆平衡，在阻力和阻力臂不变时，动力臂越长，动力越小。
所以动力臂为OA最长，在A点垂直OA向上施加力时，最省力，作出力F 的示意图，其力臂为L，如图所示：【解析】根据杠杆平衡条件，当杠杆平衡，在阻力和阻力臂不变时，动力臂最长，动力最小。
据此确定动力的方向，再画出其力臂。
本题考查了学生对杠杆平衡条件的掌握和运用，根据阻力和阻力臂一定时，动力臂最长时最省力找出动力臂是本题的关键。
7.【答案】解：从支点向力的作用线作垂线，支点到垂足的距离就是力臂。
如图所示【解析】力臂的画法：首先根据杠杆的示意图，确定杠杆的支点。
确定力的作用点和力的方向，画出力的作用线。
从支点向力的作用线作垂线，支点到垂足的距离就是力臂。
本题考查了力臂的画法，理解力臂的概念，会画力的作用线以及过支点的力的作用线的垂线是关键。
8.【答案】解：反向延长阻力的作用线，然后过支点O作力作用线的垂线段OC，即为阻力臂，如图所示；由图可知，力作用在B点时，力臂最大，此时力最小，力示意图如图所示；【解析】从支点作力的作用线的垂线段，即可作出力的力臂；阻力与阻力臂一定时，由杠杆平衡条件可知，动力臂越大，动力越小，根据图示确定最大动力臂，然后作出最小的动力。
考查了作最小力示意图及作力臂问题，熟练应用杠杆平衡条件、由图示确定最大力臂是正确解题的关键。
9.【答案】解：重力方向竖直向下，过均匀木棒的中心，即木棒的重心，沿竖直向下的方向画一条有向线段，用G表示，即为重力的示意图；沿力F的方向画出作用线，从O点向力F的作用线作垂线段L就是力F的力臂，如图所示：【解析】重力方向竖直向下，作重力的示意图时应从物体重心向下作竖直线段；先确定支点，再确定力的作用线，最后从支点到力F的作用线作垂线段，即可作出F的力臂。
知道重力的方向总是竖直向下的，会用示意图表示力，会根据力臂的画法作出相应的力和力臂。
10.【答案】解：延长的作用线，然后从支点O向的作用线作垂线，并标出力臂如图所示：【解析】力臂即支点到力的作用线的距离。
找到支点向力的作用线作垂线即可。
本题考查了力臂的作法，属于基本技能的考查。
关键是要作出支点到力所在的直线的垂线段。
11.【答案】解：过的末端作用垂直于的阻力，方向斜向下，与杠杆B的交点为阻力作用点，如图所示：【解析】根据力与力臂的关系进行画图，即过力臂的末端作垂直于力臂的作用力。
本题考查了力和力臂的作法。
当杠杆平衡时，动力和阻力对杠杆的影响是：使杠杆的运动趋势是相反的。
12.【答案】解：过A点作竖直向下的力，即阻力；过支点O作垂直于动力作用线的垂线段，即动力臂如图所示：【解析】先确定动力作用点即B点，然后过动力作用点表示动力的方向即竖直向上；已知支点和动力的方向，过支点作力的作用线的垂线段即力臂。
此题的关键是掌握杠杆五要素，然后根据杠杆的五要素作出相应的作用力或力臂，并且作图要求规范。
13.【答案】解：根据杠杆平衡的条件可知，在阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长；由图知，B点离支点最远，故最长的动力臂为OB；过B点作垂直于OB的作用力F，为使杠杆平衡，动力的方向应垂直于OB向上；如图所示：【解析】根据杠杆平衡的条件，，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。
因此先确定最长的力臂，即离支点最远的点；然后过动力作用点做垂直于杠杆的作用力即可。
(完整版)初中物理杠杆作图题练习(含答案)
八年级下册物理杠杆作图题1．画出图中，加在杠杆上的动力Ｆ的力臂．请标明图中杠杆的支点：2．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．3．画出图中各力的力臂：4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并标明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂G1和G2．12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）13．图中杠杆所受的重力G和拉力Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．15．请标明图中杠杆的支点：16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．18．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．22．画出下列各力的力臂（如图）23．画出下列各力的力臂（如图）24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．25．画出图中Ｆ1和Ｆ2的力臂．26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．28．画出图1和图2中各力的力臂．29．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．答案1．如图所示：2．标明力臂L1和L2各1分，画错一个扣2分．3．4．如图5．如图所示：6．如图所示：7．8．如图所示：9．如图所示：10．11．如图所示：12．如图所示：13．如图所示：14．如图所示：15．如图所示：16．如图所示：17．如图所示：18．如图所示：19．20．21．22．23．24．25．26．27．28．29．30．。
人教版八年级物理下册《作图题》专项训练题(含答案)
人教版八年级物理下册《作图题》专项训练题（含答案）一、作图题1.如图，悬挂在天花板下的电灯（m＝0.2kg）处于静止状态，画出电灯的受力示意图。
（g＝10N/kg）2.请在图中画出跳水运动员对跳板的压力。
3.一个质量分布均匀的小球放在光滑的水平地面上，左边与竖直光滑墙壁接触，小球处于静止状态，如图，在图中画出小球受力示意图。
4.如图表示在空中飞行重为6N的足球，画出它所受重力的示意图。
5.画出斜面上上滑的物体所受的重力G和摩擦力f的示意图（作用点都画在重心上）。
6.如图，画出弹簧测力计对物体A的拉力示意图。
7.如图所示，一物体在水平地面上处于静止状态，请画出它的受力示意图｡8.如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中的受力示意图．9.一个木块从斜面上滑下，在水平面上继续滑动，请分别画出木块在斜面和水平面时木块所受重力的示意图。
10.重为G的鸡蛋沉在盛有水的杯子的底部，向水中加入食盐并使其溶解，鸡蛋渐渐浮起，最终漂浮在水面，如图甲所示。
请在图乙中画出上述过程中鸡蛋所受的浮力F随时间t变化的大致图象。
11.将细线一端固定在烧杯底部，另一端固定在乒乓球上。
烧杯加水后静止在斜面上，如图所示。
不计乒兵球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图。
12.如图是盛有某种液体的连通器在斜面上静止，请画出正确的液面位置。
13.如图所示，每个钩码都相同，为使杠杆保持水平平衡，请在杠杆的适当位置处再画上一个相同规格的钩码。
14.图中的杠杆保持平衡状态，请在图中分别画出动力F1和阻力臂L2。
15.如图所示，站在水平地面上的工人利用滑轮组提升重物G，请用笔画线代替绳索，画出最省力的连接。
16.如图所示，动滑轮使用时可以看作是一个省力杠杆。
请在图中画出动滑轮这根“杠杆”的支点、动力臂以及阻力臂。
17.如图所示，画出羊角锤在A点所施加的最小的动力F1及其力臂。
人教版物理八年级(下册)杠杆、滑轮作图经典习题
杠杆作图练习题画出杠杆五要素简单机械作图专题训练（杠杆）1、 如图1，试画出缝纫机脚踏板所受动力、阻力的力臂..2、 如图2，画出作用在“开瓶起子”上动力F 1的力臂和阻力F 2及F 2的力臂示意图..3、 如图3所示，使用羊角锤拔钉子，动力作用在锤柄上A 点，请作出拔钉子时所用最小动力F 的示意图。
（注意：请在涂上保留为确保作图准确所画的辅助线）。
1 2 34、 如图4所示，曲杆AOBC 自重不计，O 为支点，AO=60cm ，OB=40cm ，BC=30cm ，要使曲杆在图示位置平衡，请作出最小的力F 的示意图及其力臂L 。
5、 如图5所示，ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力及其力臂的示意图。
6、 如图6所示，杠杆BA 在力F 1、F 2的作用下处于静止状态，l 2是F 2的力臂，在图中画出F 1的力臂和力F 2。
7、如图7的杠杆平衡，货物A 重为200N ，在图中画出货物A 重力的示意图及拉力F 的力臂。
图5 图4 图18、 如图8所示，玩具"不倒翁"被扳倒后会自动立起来。
请在图中画出此"不倒翁"所受重力的示意图，并画出重力相对于O 点的力臂。
（黑点表示"不倒翁"的重心）9、如图9是一种常见的活塞式抽水机的示意图，在图中画出手柄所受动力F 1的力臂和阻力及其力臂。
10、如图10所示,0为杠杆AC 的支点,在B 处挂一小球,A0=OB=BC,为使杠杆在水平位置平衡,画出施加在杠杆上最小的动力F 1的力臂l 1,并标出F 1的方向.11、如图11所示的人前臂可以看成杠杆，图中O 为支点，当肱二头肌将重力为40N 的铅球托起时，画出人的手臂受到的阻力F 2的示意图和阻力臂L 2。
12、如图12的弯曲杠杆A 端吊一重物G.要想在B 端加一最小的力F,使AO 保持水平平衡.试画出此力的方向和力臂.13、如图13所示杠杆，铁球重20N ，力F 作用在杠杆的B 端使杠杆水平平衡，则力F=_________N ；画出铁球重力G 的图示和力F 的力臂L 。
八年级物理下册杠杆作图专题训练

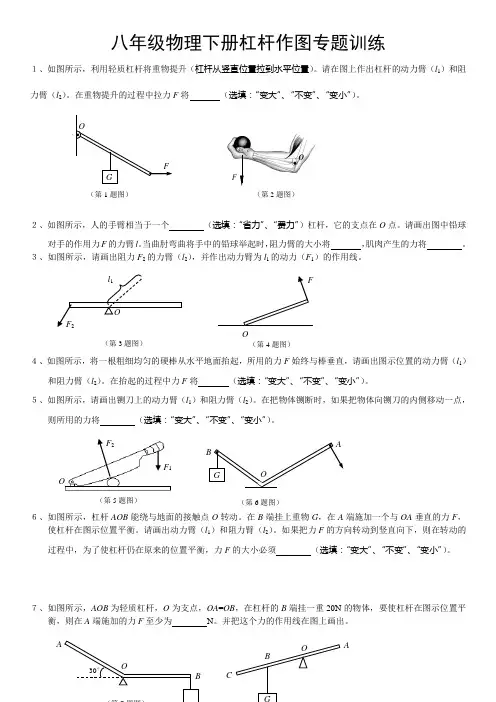

八年级物理下册杠杆作图专题训练１、如图所示，利用轻质杠杆将重物提升（杠杆从竖直位置拉到水平位置）。
请在图上作出杠杆的动力臂（l 1）和阻力臂（l 2）。
在重物提升的过程中拉力F 将 （选填：“变大”、“不变”、“变小”）。
２、如图所示，人的手臂相当于一个 （选填：“省力”、“费力”）杠杆，它的支点在O 点。
请画出图中铅球对手的作用力F 的力臂l 。
当曲肘弯曲将手中的铅球举起时，阻力臂的大小将 ，肌肉产生的力将。
３、如图所示，请画出阻力F2的力臂（l 2），并作出动力臂为l 1的动力（F 1）的作用线。
４、如图所示，将一根粗细均匀的硬棒从水平地面抬起，所用的力F 始终与棒垂直，请画出图示位置的动力臂（l 1）和阻力臂（l 2）。
在抬起的过程中力F 将 （选填：“变大”、“不变”、“变小”）。
５、如图所示，请画出铡刀上的动力臂（l 1）和阻力臂（l 2）。
在把物体铡断时，如果把物体向铡刀的内侧移动一点，则所用的力将 （选填：“变大”、“不变”、“变小”）。
６、如图所示，杠杆AOB 能绕与地面的接触点O 转动。
在B 端挂上重物G ，在A 端施加一个与OA 垂直的力F ，使杠杆在图示位置平衡。
请画出动力臂（l 1）和阻力臂（l 2）。
如果把力F 的方向转动到竖直向下，则在转动的过程中，为了使杠杆仍在原来的位置平衡，力F 的大小必须 （选填：“变大”、“不变”、“变小”）。
７、如图所示，AOB 为轻质杠杆，O 为支点，OA =OB ，在杠杆的B 端挂一重20N 的物体，要使杠杆在图示位置平衡，则在A 端施加的力F 至少为 N 。
并把这个力的作用线在图上画出。
O G F （第1题图） OF 2l 1 （第3题图） O F （第2题图）F O （第4题图）F 1 F 2 O（第5题图） A B O G （第6题图） A C８、如图所示，O 为杠杆AC 的支点，在B 处挂一个物体，AO =OB =BC ，为使杠杆在图示位置平衡，画出施加在杠杆上最小动力F 1的力臂l 1，并画出F 1的作用线。
初二下物理杠杆画图题练习测验题

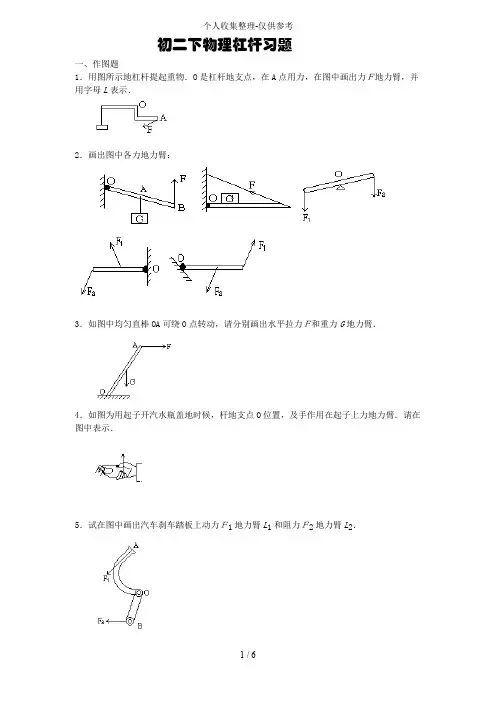

初二下物理杠杆习题一、作图题1．用图所示地杠杆提起重物．O是杠杆地支点，在A点用力，在图中画出力Ｆ地力臂，并用字母L表示．2．画出图中各力地力臂：3．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G地力臂．4．如图为用起子开汽水瓶盖地时候，杆地支点O位置，及手作用在起子上力地力臂．请在图中表示．5．试在图中画出汽车刹车踏板上动力Ｆ1地力臂L1和阻力Ｆ2地力臂L2．二、基础题1.判断下列物体中，哪些属于杠杆（）A.夹取物体地镊子B.拔铁钉地羊角锤C.杂技演员手中地水流星D.打气筒中地活塞杆2.一根重100 N地均匀直铁棒放在水平地面上，抬起一端所需最小地力是（）A.50 NB.75 NC.25 ND.100 N3.如图13-4-1所示，有一根均匀铁棒，长为L，OA=L/4，重力G=600 N，为了不使这根铁棒地B端下沉，所需外力F至少应为________ N，若F地方向不变，微微抬起这根铁棒地B 端，所需外力F′应为________ N.4.下图13-4-2工具中，省力杠杆是_____________________；费力杠杆是__________；等臂杠杆是__________.三、提升题1.两个小孩坐在跷跷板上，恰好处于平衡，此时A.两个小孩重力一定相等B.两个小孩到支点地距离一定相等C.两个小孩质量一定相等D.两边地力臂与小孩重力地乘积相等2.如图1所示要使杠杆平衡，作用在A 点上地力分别为F 1 、F 2 、F 3 ，其中最小地力是A.沿竖直方向地力F 1最小B.沿垂直杠杆方向地力F 2最小C.沿水平方向地力F 3最小D.无论什么方向用力一样大3.如图2所示，把一根均匀地米尺，在中点O 支起，两端各挂四个钩码和两个钩码，恰好使米尺平衡，按下列方式增减钩码或移动钩码，下列几种方式仍能保持米尺平衡地是A.两边各加一个钩码B.两边钩码各向外移动一格C.左边增加一个钩码，右边向外移动一格D.左右两边地钩码各减少一个4.图甲所示地杠杆是平衡地.若如图乙所示，在支点两侧地物体下方分别加挂一个等重地物体，杠杆A.仍能平衡B.不能平衡，A 端上升C.不能平衡，B 端上升D.无法判断5.如图右所示，一直杆可绕O 点转动，杠杆下端挂一重物，为了提高重物，用一个始终跟杠杆垂直地力使杠杆由竖直位置慢慢转到水平位置，在这个过程中直杆A.始终是省力杠杆B.始终是费力杠杆C.先是省力地，后是费力地D.先是费力地，后是省力地6.室内垃圾桶，平时桶盖关闭不使垃圾散发异味，使用时，用脚踩踏板，桶盖开启.根据室内垃圾桶结构图3可以确定A.桶中有两个杠杆在起作用，一个省力杠杆，一个费力杠杆B.桶中只有一个杠杆在起作用，且为省力杠杆C.桶中只有一个杠杆在起作用，且为费力杠杆D.桶中有两个杠杆在起作用，且都是费力杠杆四、计算题1. 如图4所示，将质量为10 kg 地铁球放在不计重力地木板OB 上地A 处，木板左端O 处可自由转动，在B 处用力F 竖直向上抬着木板，使其保持水平，已知木板长1 m ，AB 长20 cm ，求F 地大小.图 1 图2 图32. 一根长2.2 m地粗细不均匀地木料，一端放在地面上，抬起它地粗端要用680 N地力；若粗端放在地上，抬起它地另一端时需要用420 N地力，求：（1）木料重多少？（2）木料重心地位置.一1解2解；3解；4解；解；二、1、AB 2 A3、200 N300 N 4 (1)(3)(6)(7)(8)(9)(10)(2)(5)(4)三、1.D 2.B 3C 4.B 5.C6 A 7 B四、计算题19.78.4 N20.（1）1100 N（2）距细端1.36 m版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.图4版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.Zzz6Z。
2022年人教版物理八下《杠杆》练习题精选(含答案)
《杠杆》练习题精选〔含答案〕一、单项选择题1.如下图的工具中，在使用时属于费力杠杆的是()A. 天平B. 瓶盖起子C. 食品夹D.钳子2.在如下图的简单机械中，属于省力杠杆的是()A. 用钓鱼竿钓鱼B. 用锤子撬钉子C. 用筷子夹食物D. 用镊子取药品3.如下图，“ABC〞和“DEF〞是指甲刀的两个杠杆，以下说法正确的选项是()A. “ABC“是省力杠杆，“DEF〞是费力杠杆B. “ABC〞是费力杠杆，“DEF〞是省力杠杆C. “ABC〞是省力杠杆，“DEF〞是省力杠杆D.“ABC〞是费力杠杆，“DEF〞是费力杠杆4.如下图，分别沿力F1、F2、F3的方向用力，使杠杆平衡，关于三个力的大小，以下说法正确的选项是()A. 沿F1方向的力最小B. 沿F2方向的力最小C. 沿F3方向的力最小D. 三个力的大小相等5.如下图，一轻质杠杆OA在力F A、F B的作用下保持水平平衡，O为杠杆的支点，那么以下关系式中正确的选项是()A. F A⋅OA=F B⋅OBB. F A⋅OA<F B⋅OBC. F A⋅OB=F B⋅OBD. F A⋅OA>F B⋅OB6.踮脚是一项很好的有氧运动，如图，它简单易学，不受场地的限制，深受广阔群众的喜爱，踮脚运动的根本模型是杠杆，以下分析正确的选项是()A. 脚后跟是支点，是省力杠杆B. 脚后跟是支点，是费力杠杆C. 脚掌与地面接触的地方是支点，是省力杠杆D. 脚掌与地面接触的地方是支点，是费力杠杆7.如下图，在轻质杠杆上吊一重物G，在一端施加一个始终与杠杆垂直的动力F，使杠杆缓慢地从OA转至OB，那么在转动过程中()A. F不变，杠杆是省力杠杆B. F变大，杠杆是省力杠杆C. F不变，杠杆是费力杠杆D. F变大，杠杆是费力杠杆二、填空题8.如图是同学们常用的燕尾夹，AB=BC，当用力摁住C点翻开该夹子时，可把______点看作支点，此时夹子可近似看作______杠杆(选填“省力〞、“费力〞或“等臂〞)。
人教版八年级物理下册第十二章专题训练：杠杆力臂与最小力的作图
杠杆力臂与最小力的作图类型一杠杆力臂作图方法诠释:(1)确定支点(用字母“O”表示);(2)确定力的作用线(方法:沿着力的方向将力的作用线正向或反向延长,用虚线表示);(3)画力臂(过支点作力的作用线的垂线,支点到垂足间的距离就是力臂);(4)标符号(用大括号或背向箭头标明动力臂或阻力臂的符号“l1”或“l2”)。
1.请在图1中画出力F1的力臂。
图12.如图2所示,用轻质杠杆将一电灯吊起,O点是支点,请画出动力F1的力臂l1和阻力F2的示意图。
图23.如图3所示,拉杆式行李箱在拉力F的作用下静止在斜坡上,请画出行李箱受到重力G的示意图,以及拉力F的力臂l。
(重心O已给出)图34.[2020·广东模拟]在图4中,杠杆OA在力F1、F2的作用下处于静止状态,在图中画出力F2的力臂l2和力臂l1对应的力F1。
图45.[2019·威海]图5是一种活塞式抽水机的示意图。
其中手柄AOB是一个杠杆,杠杆在动力F1的作用下绕O点匀速转动,请在图中画出杠杆在B点受到阻力的示意图和F1的力臂。
图56.如图6所示是汽车液压刹车装置的一部分。
该装置中AOB实质为一个杠杆,O点是杠杆的支点,请画出刹车时它所受的动力F1、阻力F2和动力臂l1。
图67.如图7甲所示,当人曲臂将重物抬起时,人的前臂可以看作一个杠杆。
请在图乙所示的示意图中画出力F1和F2的力臂。
图78.如图8甲所示为小云用笤帚扫地的情景。
其中O点为支点,作用在A点的动力为F1。
请在图乙中画出作用在B点的阻力F2的示意图及其力臂l2。
图89.如图9甲所示为用食品夹夹鸡蛋的情景,我们把食品夹抽象为杠杆,如图乙所示,请在图乙中画出作用在B点的阻力F2的示意图,并画出动力臂l1和阻力臂l2。
图910.如图10甲所示是晒被子、晾衣服时常用到的大夹子,图乙是它的结构简图,请在图乙中作出将夹子捏开时动力F1的力臂l1和其对应的阻力F2的示意图。
图10类型二最小力作图方法诠释:阻力与阻力臂的乘积一定时,动力臂最长,动力最小。
人教版八年级物理下册第十二章杠杆和滑轮的作图专题训练
给我一个支点，可以撬起整个地球。
——阿基米德杠杆和滑轮的作图类型一杠杆作图1．如图1所示的杠杆OA，在F1、F2的作用下平衡，分别画出F1、F2的力臂L1和L2。
图12．如图2所示，请画出钓鱼竿钓鱼时F1、F2的力臂L1和L2，O为支点。
图23．图3中活塞抽水机的柄是一根弯曲的杠杆，请画出动力F的力臂L1及阻力F2的示意图。
图34．某剧组为拍摄节目需要，设计了如图4所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动，请在图中画出：①杠杆所受拉力的力臂L1；②杠杆所受阻力F2的示意图。
图45．如图5所示，杠杆OA在力F1、F2的作用下处于静止状态，L2是力F2的力臂，请在图中作出F1的力臂L1和力F2。
图56．如图6所示，杠杆处于平衡状态，请画出F2对应的阻力臂L2以及动力臂L1所对应的动力F1。
图6类型二滑轮组作图7．按要求完成图7中滑轮组的绕线。
(不计滑轮重、绳重和摩擦)图78．如图8所示，有一个滑轮组，当用力F拉动绳子时，绳端每拉动12 m，重物就上升4 m，请按题意画出滑轮组的绕绳方式。
图89．如图9所示，某人通过滑轮组用80 N的力提起了重300 N的物体(不计摩擦)，请你画出该滑轮组的绕绳方法。
图910．用如图10所示的滑轮组提升重物，已知物重为250 N，每只动滑轮重15 N，绳重及摩擦不计，给你一根能承受60 N拉力的绳子，画出滑轮组的绳子绕法。
图10类型三最小力的作图11．如图11所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小力F的示意图(要求保留作图痕迹)。
图1112．图12甲是自行车手闸，其简化示意图如图乙所示，其中AOC部分可视为杠杆，O 为支点，刹车线对A点的拉力为阻力F2。
请在图乙中画出刹车时，阻力的力臂L2和作用在杠杆AOC上的最小动力F1。
图1213．如图13所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。
【初中物理】人教版八年级下册第1课时 杠杆及其力臂作图(练习题)
人教版八年级下册第1课时杠杆及其力臂作图(638)1.下列关于杠杆的说法中正确的是（）A.杠杆必须是一根直棒B.杠杆一定要有支点C.力臂必须在杠杆上D.力臂就是力的作用点到支点的距离2.如图所示，在推油桶上台阶时，油桶（）A.不是杠杆B.是杠杆，支点在A点C.是杠杆，支点在B点D.无法判断3.如图所示，这款图钉来自一位初中生的创意，翘起部分为我们预留出施力空间，图钉作为杠杆，其支点是（）A.A点B.B点C.C点D.O点4.如图所示，把物体A、B分别放在杠杆两端，杠杆左端下沉。
则使杠杆转动的力为（）A.物体A的重力B.物体B的重力C.杠杆对物体B的支持力D.物体A对杠杆的压力5.如图所示是开启汽水瓶盖的开瓶器的一种使用方法，可将此开瓶器看成一个杠杆，则关于此杠杆的支点O、动力F1、阻力F2的画法，图中正确的是（）A. B. C. D.6.请在图中画出力F的力臂l。
7.请在图中画出动力F的力臂l。
8.请画出图中杠杆动力F的力臂l。
9.在图中画出力F的力臂。
10.如图所示是阳阳同学做俯卧撑时的示意图，他的重力为500N，A点为其重心，请画出以O点为支点时重力G的力臂l和水平地面对手的支持力F的示意图。
11.如图所示，轻质杠杆在力F1、F2的作用下(F2未画出)处于平衡状态。
O为支点，l2是力F2的力臂，请在图中画出F1的力臂l1和力F2的示意图。
参考答案1.【答案】:B【解析】:杠杆可以是直的，也可以是弯曲的，故A错误；杠杆的五要素之一就是支点，故B正确；力臂是从支点到力的作用线的距离，简单地说，就是“点到线”的距离，而不是“点”到“点”的距离；力臂不一定是杠杆的长度，也不一定在杠杆上，故C、D错误。
2.【答案】:C3.【答案】:C4.【答案】:D【解析】:物体A、B受到重力作用的作用点在A、B上，不是对杠杆的作用，A、B 不符合题意；杠杆对B的支持力不是对杠杆的作用，C不符合题意；A对杠杆的压力大小等于其重力，A端压力与力臂的乘积大于B端压力和力臂的乘积，所以左端下沉，即使杠杆转动的力为物体A对杠杆的压力,D符合题意。
人教版八年级物理杠杆习题专题练习
人教版八年级物理杠杆习题专题练习杠杆精选题专题练一．选择题（共12小题）1．如图所示，一根粗细均匀的铁棒AB静止在水平地面上，现用力F将铁棒从水平地面拉至竖直立起．在这个过程中，力F作用在B端且始终与铁棒垂直，则用力F将（）A．逐渐变大B．逐渐变小C．保持不变D．先变小后变大2．室内垃圾桶平时桶盖关闭不使垃圾散发异味，使用时用脚踩踏板，桶盖开启，根据室内垃圾桶的结构示意图，可确定桶中有两个杠杆在起作用，两杠杆支点为O1、O2．则对应的杠杆分别为（）A．省力杠杆省力杠杆B．省力杠杆费力杠杆C．费力杠杆费力杠杆D．费力杠杆省力杠杆3．如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态．如果两侧各去掉一个钩码，下列说法正确的是（）A．左端下沉C．仍然平衡4．人体内的杠杆大多是由肌肉和骨骼组成的．图中属于省力杠杆的是（）A．B．C．B．右端下沉D．无法判断D．咬工具抬起手臂踮起脚尖抬起头5．地震灾害发生后，救护人员第一时间赶到灾区抢救伤员，所采取的措施和用到的器材中，包含着许多物理知识．下列说法正确的是（）A．用听诊器可以改变伤员的心跳声和呼吸声的音调B．生命探测仪利用了红外线能够灭菌的特点C．夹取消毒棉擦伤口的镊子是费力杠杆，虽然费了力，但省了距离D．用针筒抽取药液时，药液因受到针筒的吸引力作用而进入针筒6．下列四个图中，所作力F的力臂L，正确的是（）A．B．C．D．7．下列机械或工具的使用，属于费力杠杆的是（）A．B．C．D．羊角锤筷子起瓶器独轮车8．如图所示的简单机械中，属于费力杠杆的是（）A．B．C．D．9．如图所示，工人用撬棒撬起石块，O为支点．此撬棒属于（）A．省力杠杆，但费距离B．省力杠杆，且省距离C．费力杠杆，且费距离D．费力杠杆，但省距离10．下列几种工具，使用时属于费力杠杆的是（）A．测量质量的天平B．剪铁皮的剪刀C．撬铁钉的锤子D．夹取食物的筷子11．如图所示，活塞式抽水机手柄可以看作是绕O点转动的杠杆，它在动力F1和阻力F2的作用下，处于平衡状态，则（）A．F1•OC=F2•OAB．C．D．F1•OD=F2•OBF1•OE=F2•O AF1•OE=F2•OB12．如图为用瓶起开启瓶盖的情景，关于该瓶起使用时的杠杆示意图正确的是（）A．B．C．D．二．填空题（共3小题）13．如图所示是我们常用的指甲钳，使用时，通常把手放在_________（选填“A”或“B”）点，锉刀上刻有花纹是为了增大_________．14．自行车是中国老百姓最常用的交通工具．如图所示，从自行车的结构和使用来看，它涉及了许多物理知识．请你填写如表中的“应用举例”和“物理原理”．使用举例物理原理或说明问题如脚蹬半径大于传动齿轮半径相当于省力杠杆的轮轴①_________（1）车座做成马鞍形②_________（2）减少转动轴的磨擦和能耗③_________（3）紧握刹车制，可把车停下④_________（4）稍稍用力转动车把，车的运动方向就改变15．如图所示的杆秤是民间的一种测量工具．使用时，将待测物体挂在秤钩A上，用手拎住秤钮B或C（相当于支点），秤砣D在秤杆E上移动，当杆秤水平平衡时就可以在秤杆上读出读数．1）从科学的角度来看，杆秤应该是一种丈量物体_________的工具．2）根据杠杆平衡的条件分析，使用杆秤时，当从秤纽C 换到秤纽B时，最大测量值将变_________．（3）目前用电子秤取代杆秤，目的是防止不法商贩采取将秤陀质量_________（填“增大”、“减少”），达到“短斤缺两”获暴利．三．解答题（共11小题）16.在如图所示中，O是杠杆的支点，画出力F的力臂并用字母L标明．17．轻质杆OA的A端挂一重物，在绳子拉力作用下保持静止，请画出图中绳对A点的拉力F1及对应的力臂L1．18．如图所示，O为支点，请画出力F的力臂l．19．如图甲是果农修剪树枝的情景，图乙是图甲明亮部分的简化图，F1是铰剪受到的动力，B是阻力的感化点．请在图乙中标出支点O的位置，并作出阻力F2和动力臂L1．20．如图所示，粗细均匀的金属棒上端悬挂在转轴上，下端静止在地面上．画出以O为支点重力G的力臂l和地面对金属棒的支持力示意图．21．如图所示．是利用钓鱼竿钓鱼的示意图．O为支点，F1是手对鱼竿的作用力，请画出：1）鱼线对钓鱼竿拉力F2的示意图；2）F1的力臂．22．某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度．轻质杠杆ABO可绕O点转动，在图中画出ABO所受阻力F2的示意图，并画出动力臂L1和阻力臂L2．23．如图是液压汽车起重机的示意图．O为支点，F1为动力，B为阻力作用点．试画出动力F1的力臂L1以及作用在吊臂上的阻力F2的示意图．24．在研究杠杆平衡前提尝试中：尝试次数动力F1/N动力臂L1/cm阻力F2/N阻力臂L2/cmk1151.5101）通常情况下调治两端螺母让杠杆在水平位置平衡，起优点_________．2）在调节杠杆之前，杠杆停在了如图所示的位置，为了使杠杆在水平位置平衡，应将平衡螺母向_________（填左”或“右”）调节．3）杠杆调节平衡后，在此后的实验中_________（填“可以”或“不可以”）通过旋动两端的平衡螺母来使杠杆恢复平衡．4）XXX仅做一次尝试并记录了相关数据，如表中所示，就得出了杠杆平衡前提是：F1L1=F2L2的结论，这明显是不可靠的，原因是_________．25．在“探究杠杆平衡条件”实验中，利用在杠杆两端挂钩码的方法做实验，实验装置如图所示．1）调治杠杆在水平位置平衡时，发觉杠杆右端下沉．应把杠杆右端的平衡螺母向_________（选填“左”或“右”）调治．2）尝试时仍旧使杠杆在水平位置平衡，如许做有什么优点？3）记录的尝试数据以下表．尝试次数动力F1/N动力臂l1/cm阻力F2/N阻力臂l2/cm13.0102.01522.5202.52031.0301.030根据表中的信息，得出F1L1=F2L2的结论．这个结论是否具有普遍性？_________．原因是：_________．（4）如果用杠杆一端挂钩码另一端用弹簧测力计竖直向下拉的方法做实验．请分析说明用这种方法做实验的好处．_________．26．在探究“杠杆的平衡前提”尝试中：1）尝试前，杠杆停在如图甲所示的位置，XXX应该将杠杆右端平衡螺母向_________（填“左”或“右”）调治，使杠杆在水平位置平衡，如许做的目的是便于丈量_________的大小．2）杠杆在水平位置平衡后，在杠杆左边挂上钩码，在右边用测力计竖直向下拉，使杠杆在水平位置重新平衡，如图乙所示，当测力计的示数如图丙所示，则此时测力计的拉力大小是_________N．3）以测力计拉力为动力F1，钩码重力为阻力F2，多次调整力与力臂的大小来进行测量，得出的数据如表所示：实验次数动力臂L/cm动力F1/N阻力F2/N阻力臂L2/cmxxxxxxxxxxxxxx32.分析表中数据得出：杠杆的平衡条件是_________．4）在本实验中需要进行多次测量的目的是_________．A．减小误差B．求平均值C．使结论具有普遍性5）当测力计由竖直方向变为向右倾斜下拉并保持杠杆在水平位置平衡，如图1所示，此过程中测力计的拉力F_________（填“变大”“不变”或“变小”）6）杠杆在生活中有着遍及的使用，如图2所示是剪铁皮的铰剪，在使用时，它属于_________杠杆（填“省力”或“费力”）．参考谜底与试题解析一．选择题（共12小题）1．如图所示，一根粗细均匀的铁棒AB静止在水平地面上，现用力F将铁棒从水平地面拉至竖直立起．在这个过程中，力F作用在B端且始终与铁棒垂直，则用力F将（）A．逐渐变大B．逐渐变小C．保持稳定D．先变小后变大考点：杠杆的动态平衡阐发；杠杆的平衡阐发法及其使用．专题：简朴机械．分析：杠杆的平衡条件：F1L1=F2L2，在抬起的过程中，利用杠杆的平衡条件来分析F大小的变化．解答：解：如下图所示：在抬起的过程中，阻力F2稳定，F与铁棒始终垂直，所以动力臂L1稳定，因为铁棒的位置的变化，导致了阻力F2的阻力臂L2在变小，根据杠杆的平衡条件可得：FL1=F2L2可知，L1、F2都不变，L2变小，所以F也在变小．故选B．点评：此题考查了杠杆平衡条件的应用，确定阻力臂的变化是此题的难点．2．室内垃圾桶平时桶盖封闭不使垃圾散发异味，使用时用脚踩踏板，桶盖开启，根据室内垃圾桶的结构示意图，可确定桶中有两个杠杆在起感化，两杠杆支点为O1、O2．则对应的杠杆分别为（）A．省力杠杆省力杠杆B．省力杠杆费力杠杆C．费力杠杆费力杠杆D．费力杠杆省力杠杆考点：杠杆的分类．专题：简朴机械．分析：结合图片，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．解答：解：如图所：用脚踩踏板时，O1点是支点，动力感化在A点，阻力感化在B点．脚踩下踏板时，动力臂大于阻力臂，属于省力杠杆；桶盖开启时，支点是O2，动力作用在C点，阻力作用在D点．在打开盖子的过程中，动力臂小于阻力臂。
