2018上海高三一模物理实验题

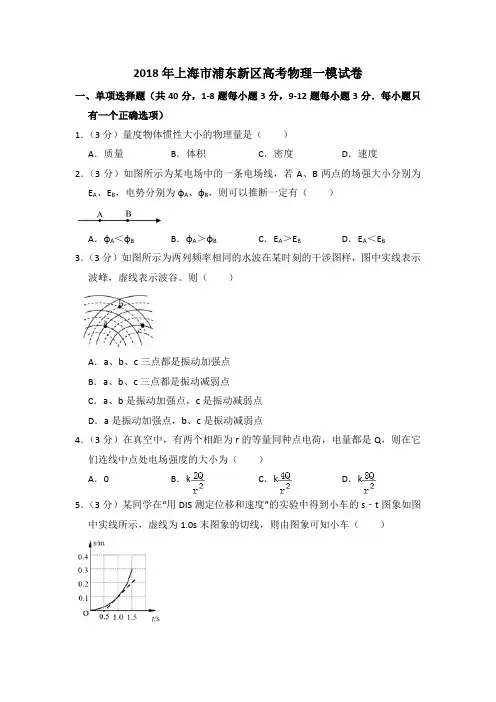

2018年上海市浦东新区高考物理一模试卷(含详解)
2018年上海市浦东新区高考物理一模试卷一、单项选择题（共40分，1-8题每小题3分，9-12题每小题3分．每小题只有一个正确选项）1．（3分）量度物体惯性大小的物理量是（）A．质量B．体积C．密度D．速度2．（3分）如图所示为某电场中的一条电场线，若A、B两点的场强大小分别为E A、E B，电势分别为φA、φB，则可以推断一定有（）A．φA＜φB B．φA＞φB C．E A＞E B D．E A＜E B 3．（3分）如图所示为两列频率相同的水波在某时刻的干涉图样，图中实线表示波峰，虚线表示波谷。
则（）A．a、b、c三点都是振动加强点B．a、b、c三点都是振动减弱点C．a、b是振动加强点，c是振动减弱点D．a是振动加强点，b、c是振动减弱点4．（3分）在真空中，有两个相距为r的等量同种点电荷，电量都是Q，则在它们连线中点处电场强度的大小为（）A．0B．k C．k D．k5．（3分）某同学在“用DIS测定位移和速度”的实验中得到小车的s﹣t图象如图中实线所示，虚线为1.0s末图象的切线，则由图象可知小车（）A．1.0﹣1.5s内平均速度大小为0.6m/sB．1.0s末瞬时速度大小为0.2m/sC．做匀速直线运动D．做匀加速直线运动6．（3分）图中O点为单摆的固定悬点，现将摆球（可视为质点）拉至A点，此时细线处于张紧状态，释放摆球，摆球将在竖直平面内的A、C之间来回摆动，摆动到A点时用激光烧断细绳，则摆球（）A．加速度沿图中1所示方向B．沿图中2所示方向做自由落体运动C．加速度沿图中3所示方向D．沿图中4所示方向飞出7．（3分）甲、乙两颗人造卫星绕地球做匀速圆周运动，其质量m甲=2m乙，轨道半径r甲=0.5r乙，则甲、乙两颗卫星所受万有引力的大小之比为（）A．4：1B．1：4C．8：1D．1：88．（3分）如图所示为某质点做简谐运动的振动图象，由图可知（）A．2s末质点速度为0B．4s末质点速度沿x轴正方向C．1s～2s内质点做加速运动D．3s～4s内质点加速度逐渐增大9．（4分）如图所示，P为固定的正点电荷，实线是其电场的电场线．一带电粒子q（重力不计）进入该电场后沿虚线运动，v a、v b分别是q经过a、b两点时的速度．则（）A．q带正电，v a＞v b B．q带负电，v a＞v bC．q带正电，v a＜v b D．q带负电，v a＜v b10．（4分）如图所示，一条形磁铁N极朝下，向下靠近闭合线圈时（）A．磁铁与线圈相互排斥，通过R的感应电流方向从a到bB．磁铁与线圈相互吸引，通过R的感应电流方向从a到bC．磁铁与线圈相互排斥，通过R的感应电流方向从b到aD．磁铁与线圈相互吸引，通过R的感应电流方向从b到a11．（4分）如图所示电路中，电源电动势为E，内阻为r，R0为定值电阻。

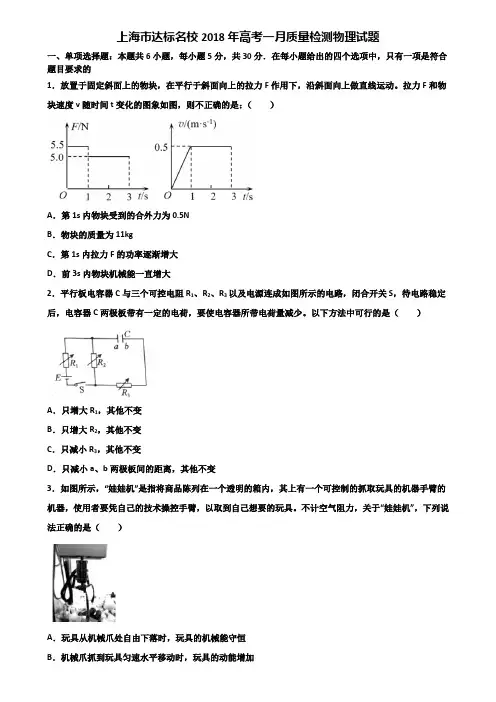

上海市达标名校2018年高考一月质量检测物理试题含解析
上海市达标名校2018年高考一月质量检测物理试题一、单项选择题：本题共6小题，每小题5分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的1．放置于固定斜面上的物块，在平行于斜面向上的拉力F作用下，沿斜面向上做直线运动。
拉力F和物块速度v随时间t变化的图象如图，则不正确的是：（）A．第1s内物块受到的合外力为0.5NB．物块的质量为11kgC．第1s内拉力F的功率逐渐增大D．前3s内物块机械能一直增大2．平行板电容器C与三个可控电阻R1、R2、R3以及电源连成如图所示的电路，闭合开关S，待电路稳定后，电容器C两极板带有一定的电荷，要使电容器所带电荷量减少。
以下方法中可行的是（）A．只增大R1，其他不变B．只增大R2，其他不变C．只减小R3，其他不变D．只减小a、b两极板间的距离，其他不变3．如图所示，“娃娃机”是指将商品陈列在一个透明的箱内，其上有一个可控制的抓取玩具的机器手臂的机器，使用者要凭自己的技术操控手臂，以取到自己想要的玩具。
不计空气阻力，关于“娃娃机”，下列说法正确的是（）A．玩具从机械爪处自由下落时，玩具的机械能守恒B．机械爪抓到玩具匀速水平移动时，玩具的动能增加C ．机械爪抓到玩具匀速上升时，玩具的机械能守恒D ．机械爪抓到玩具加速上升时，机械爪做的功等于玩具重力势能的变化量4．如图所示，固定斜面上放一质量为m 的物块，物块通过轻弹簧与斜面底端的挡板连接，开始时弹簧处于原长，物块刚好不下滑。
现将物块向上移动一段距离后由静止释放，物块一直向下运动到最低点，此时刚好不上滑，斜面的倾角为θ，重力加速度为g ，最大静摩擦力等于滑动摩擦力，则在物块向下运动过程中，下列说法不正确的是()A ．物块与斜面间的动摩擦因数为tan θB ．当弹簧处于原长时物块的速度最大C ．当物块运动到最低点前的一瞬间，加速度大小为sin g θD ．物块的动能和弹簧的弹性势能的总和为一定值5．人类对物质属性的认识是从宏观到微观不断深入的，下列说法正确的是（ ）A ．晶体的物理性质都是各向异性的B ．露珠呈现球状是由于液体表面张力的作用C ．布朗运动是固体分子的运动，它说明分子永不停歇地做无规则运动D ．当分子力表现为斥力时，分子力和分子势能总是随分子间距离的减小而减小6．如图所示，纸面为竖直面，MN 为竖直线段，空间存在平行于纸面的足够宽广的水平方向匀强电场，其大小和方向未知，图中未画出，一带正电的小球从M 点在纸面内以0v 的速度水平向左开始运动，以后恰好以大小为02v v = 的速度通过N 点．已知重力加速度g,不计空气阻力．则下列正确的是（ ）A ．小球从M 到N 的过程经历的时间0v t g=B ．可以判断出电场强度的方向水平向左C ．从M 点到N 点的过程中小球的机械能先增大后减小D．从M到N的运动过程中速度大小一直增大二、多项选择题：本题共6小题，每小题5分，共30分．在每小题给出的四个选项中，有多项符合题目要求．全部选对的得5分，选对但不全的得3分，有选错的得0分7．2019年9月21日，“多彩贵州”自行车联赛在赤水市举行第五站的赛事一辆做匀变速直线运动的赛车，初速度v0=5m/s，它的位置坐标x与速度的二次方v2的关系图像如图所示，则（）A．赛车的加速度大小为2.5m/s2B．赛车在t=2s时速度为0C．赛车在前2s内的位移大小为7.5mD．赛车在1s时的位置坐标为2.375m8．在用油膜法估测分子大小的实验中，所用油酸酒精溶液的浓度为η，且n滴溶液体积为V。
2018上海高三一模物理实验题
宝山18.(1)(2)(3)2018 —模实验题（10分）如图1为研究一定质量的气体在温度不变的情况下，压强与体积的关系验装置：图1中直接与注射器相连的方框所代表的实验器材是温度不变，实验中采取的主要措施是由注射器的满刻度处开始推动活塞，记录刻度值V，同时记录对应的由计算机显示的气体压强值p，用V-1/p 图像处理实验数据，得出图2所示的图线，如果实验操作规范正确，那么V o代表______________________ 。
某同学实验时缓慢推动活塞，并记录下每次测量的压强p与注射器刻度值感器软管脱落，他重新接上后继续实验，同学用软管脱落前测得的实验数据在图______ 。
为了保持封闭气体的和”实O则在图3中大致画出可能的、符合软管脱落后测得的实验数据的那部分V-1/p图线。
压强传感器（2分）；移动活塞要缓慢（2分）；不能用手握住注射器的封闭气体部分（2分）。
（2）注射器与压强传感器连接部分气体的体积（2分）。
（3）（ 2 分）I炉V。
在实验中出现压强传其余操作无误。
若该3中画出了V-1/p图线,(1)崇明18.实验（12分）如图，是一个用单摆测重力加速度的实验装置.（1）（单选）（4分）实验中，要求摆线与悬点连接处要用铁架夹住摆线，不能随意地将摆线绕在铁架上，其原因是：（A）防止摆角大于5度（B）防止测量摆长时无法得到较精确的数据（C）防止摆球在摆动过程中摆长不断发生变化（D）防止摆线固定点松动，造成摆长越来越长（2）（5分）以下是某同学在一次实验中记录到的两组数据，请根据表格数据，把表格中需计算的物理量填上，并求出当地重力加速度的测量值（保留两位小数 3.14)次数 摆线长度(cm ) 摆球直径 (cm ) 50次全振动时间(s)摆长L (cm )重力加速度g(m/s 2)197.0 2 100279290结论：本次实验测得当地的重力加速度g ___________ (m/s 2).(3) (3分)若两个摆长不等的单摆，摆球质量之比m t : m 2 2 : 3，在同一地方做小角度摆动时摆角相等，他们通过最低点时的速度之比 v i :V 2 3:2，则他们的周期之比T i ：T 2 _________________ . (1) ( C ) (3 分) (2)L i =98 , L 2=80 , g i =9.66-9.67 , g 2=9.73-9.75,g=9.68-9.71 (4 分)(3) ______________ 「：T 2=___3:2 。

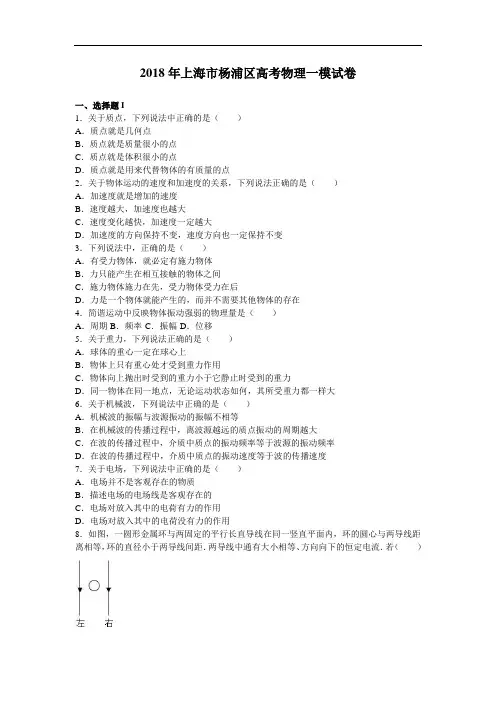

上海市杨浦区2018年高考物理一模试卷 含解析
2018年上海市杨浦区高考物理一模试卷一、选择题I1．关于质点，下列说法中正确的是（）A．质点就是几何点B．质点就是质量很小的点C．质点就是体积很小的点D．质点就是用来代替物体的有质量的点2．关于物体运动的速度和加速度的关系，下列说法正确的是（）A．加速度就是增加的速度B．速度越大，加速度也越大C．速度变化越快，加速度一定越大D．加速度的方向保持不变，速度方向也一定保持不变3．下列说法中，正确的是（）A．有受力物体，就必定有施力物体B．力只能产生在相互接触的物体之间C．施力物体施力在先，受力物体受力在后D．力是一个物体就能产生的，而并不需要其他物体的存在4．简谐运动中反映物体振动强弱的物理量是（）A．周期 B．频率 C．振幅 D．位移5．关于重力，下列说法正确的是（）A．球体的重心一定在球心上B．物体上只有重心处才受到重力作用C．物体向上抛出时受到的重力小于它静止时受到的重力D．同一物体在同一地点，无论运动状态如何，其所受重力都一样大6．关于机械波，下列说法中正确的是（）A．机械波的振幅与波源振动的振幅不相等B．在机械波的传播过程中，离波源越远的质点振动的周期越大C．在波的传播过程中，介质中质点的振动频率等于波源的振动频率D．在波的传播过程中，介质中质点的振动速度等于波的传播速度7．关于电场，下列说法中正确的是（）A．电场并不是客观存在的物质B．描述电场的电场线是客观存在的C．电场对放入其中的电荷有力的作用D．电场对放入其中的电荷没有力的作用8．如图，一圆形金属环与两固定的平行长直导线在同一竖直平面内，环的圆心与两导线距离相等，环的直径小于两导线间距．两导线中通有大小相等、方向向下的恒定电流．若（）A．金属环向上运动，则环上的感应电流方向为顺时针方向B．金属环向下运动，则环上的感应电流方向为顺时针方向C．金属环向左侧直导线靠近，则环上的感应电流方向为逆时针D．金属环向右侧直导线靠近，则环上的感应电流方向为逆时针9．图示为锥形齿轮的传动示意图，大齿轮带动小齿轮转动，大、小齿轮的角速度大小分别为ω1、ω2，两齿轮边缘处的线速度大小分别为v1、v2，则（）A．ω1＜ω2，v1=v2B．ω1＞ω2，v1=v2C．ω1=ω2，v1＞v2D．ω1=ω2，v1＜v2 10．锂电池能量密度高、绿色环保．现用充电宝为一手机锂电池（图甲）充电，等效电路如图乙所示，充电宝的输出电压为U，输出电流为I，该锂电池的内阻为r，则（）A．充电宝输出的电功率为UI+I2rB．电能转化为化学能的功率为UIC．锂电池产生的热功率为I2rD．锂电池产生的热功率为11．如图，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q是它们的交点，四点处的电势分别为φM，φN，φP，φQ，一电子由M点分别到N点和P点的过程中，电场力所做的负功相等，则（）A．直线a位于某一等势面内，φM＞φQB．直线c位于某一等势面内，φM＞φNC．若电子由M点运动到Q点，电场力做正功D．若电子由P点运动到Q点，电场力做负功12．如图，两个轻环a和b套在位于竖直面内的一段固定圆弧上：一细线穿过两轻环，其两端各系一质量为m的小球，在a和b之间的细线上悬挂一小物块．平衡时，a、b间的距离恰好等于圆弧的半径．不计所有摩擦，小物块的质量为（）A．B．m C．m D．2m二、选择题II13．在匀速圆周运动中，保持不变的物理量是（）A．速度 B．加速度C．角速度D．周期14．如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器．当R2的滑动触点在ab的中点时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U．现将R2的滑动触点向a端移动，则（）A．电源的总功率减小 B．R3消耗的功率增大C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小15．如图，在正电荷Q的电场中有M、N、P、F四点，M、N、P为直角三角形的三个顶点，F为MN的中点，∠M=30°，M、N、P、F四点处的电势分别用φM、φN、φP、φF表示，已知φM=φN、φP=φF，点电荷Q在M、N、P三点所在平面内，则（）A．连接PF的线段一定在同一等势面上B．将正试探电荷从P点搬运到N点，电场力做负功C．将正试探电荷从P点搬运到N点，电势能减少D．点电荷Q一定在MP的连线上三、填空题16．如图所示，S1、S2是两个振幅相等的相干波源，实线和虚线分别表示在某一时刻它们所发出的波的波峰和波谷，其中d点处于图示波峰和波谷的正中间位置．在a、b、c、d四点中，振动加强点有，振动减弱点有，此时恰处于平衡位置的有．17．目前在我国许多省市ETC联网正式启动运行，ETC是电子不停车收费系统的简称．汽车分别通过ETC通道和人工收费通道的流程如图所示．假设汽车以v1=15m/s朝收费站正常沿直线行驶，如果过ETC通道，需要在收费站中心线前l0m处正好匀减速至v2=5m/s，匀速通过中心线后，再匀加速至v1正常行驶；如果过人工收费通道，需要恰好在中心线处匀减速至零，经过20s缴费成功后，再启动汽车匀加速至v1正常行驶．设汽车加速和减速过程中的加速度大小均为l m/s2．汽车过ETC通道时，从开始减速到恢复正常行驶过程中的位移大小为；汽车通过ETC通道比通过人工收费通道节约的时间是秒．四、综合题I18．如图所示为“研究电磁感应现象”的实验装置，部分导线已连接．（1）用笔线代替导线将图中未完成的电路连接好；（2）将线圈A插入线圈B中，合上开关S，能使线圈B中感应电流的磁场方向与线圈A 中原磁场方向相反的实验操作是；A．插入铁芯F B．拔出线圈A C．使变阻器阻值R变小D．断开开关S（3）某同学第一次将滑动变阻器的触头从变阻器的左端快速滑到右端，第二次将滑动变阻器的触头从变阻器的左端慢慢滑到右端，发现电流计的指针摆动的幅度大小不同，第一次比第二次的幅度（填写“大”或“小”），原因是线圈中的（填写“磁通量”或“磁通量的变化”或“磁通量变化率”）第一次比第二次的大．19．某研究性学习小组用图1所示装置来测定当地重力加速度，主要操作如下：①安装实验器材，调节试管夹（小铁球）、光电门和纸杯在同一竖直线上；②打开试管夹，由静止释放小铁球，用光电计时器记录小铁球在两个光电门间的运动时间t，并用刻度尺（图上未画出）测量出两个光电门之间的高度h，计算出小铁球通过两光电门间的平均速度v；③保持光电门1的位置不变，改变光电门2的位置，重复②的操作，测出多组（h，t），计算出对应的平均速度”；④画出v﹣t图象．请根据实验，回答如下问题：（1）设小铁球到达光电门l时的速度为v0，当地的重力加速度为g．则小铁球通过两光电门间平均速度v的表达式为．（用v0、g和t表示）2（3）根据v﹣t图象，可以求得当地重力加速度g=m/s2，小球通过光电门1时的速度为m/s．（以上结果均保留两位有效数字）五、综合题II21．如图所示，在倾角为37°的斜面上，固定着宽L=0.25m的平行金属导轨，在导轨上端接入电源和变阻器．电源电动势E=12V，内电阻r=1.0Ω．一质量m=20g的金属棒ab与两导轨垂直并接触良好，导轨与金属棒的电阻不计，整个装置处于磁感应强度B=0.80T、垂直于斜面向上的匀强磁场中．若金属导轨是光滑的，取g=10m/s2，且已知sin37°=0.60，cos37°=0.80，要保持金属棒静止在导轨上．求：（1）金属棒ab所受的安培力；（2）回路中电流的大小；（3）滑动变阻器接入电路的阻值．22．如图甲所示，用大型货车运输规格相同的圆柱形水泥管道，货车可以装载两层管道，底层管道固定在车厢里，上层管道堆放在底层管道上，如图乙所示．已知水泥管道间的动摩擦因数μ=，货车紧急刹车时的加速度大小为8m/s2．每根钢管道的质量m=1500kg，重力加速度取g=10m/s2，求：（1）货车沿平直路面匀速行驶时，乙图中管A、B之间的弹力大小；（2）如果货车在水平路面上匀速行驶的速度为43.2km/h，要使货车在紧急刹车时上管道不撞上驾驶室，最初堆放时上层管道最前端应该离驾驶室的最小距离．2018年上海市杨浦区高考物理一模试卷参考答案与试题解析一、选择题I1．关于质点，下列说法中正确的是（）A．质点就是几何点B．质点就是质量很小的点C．质点就是体积很小的点D．质点就是用来代替物体的有质量的点【考点】质点的认识．【分析】质点是只计质量、不计大小、形状的一个几何点，是实际物体在一定条件的科学抽象，能否看作质点物体本身无关，要看所研究问题的性质，看物体的形状和大小在所研究的问题中是否可以忽略．【解答】解：质点就是用来代替物体的有质量的点，与几何点不同，能否看作质点物体本身无关，要看所研究问题的性质，看物体的形状和大小在所研究的问题中是否可以忽略，不是说质量很小、体积很小、或密度很小就可看做质点，故ABC错误，D正确．故选：D2．关于物体运动的速度和加速度的关系，下列说法正确的是（）A．加速度就是增加的速度B．速度越大，加速度也越大C．速度变化越快，加速度一定越大D．加速度的方向保持不变，速度方向也一定保持不变【考点】加速度．【分析】加速度等于单位时间内的速度变化量，反映速度变化快慢的物理量，加速度的方向与速度变化量的方向相同，与速度方向无关．【解答】解：A、加速度大小等于单位时间内速度的变化量，不是增加的速度，故A错误；B．速度大，加速度不一定大．比如比较大的速度做匀速直线运动，速度虽然很大，但加速度很小，为0，故B错误；C．加速度是反映速度变化快慢的物理量．加速度大，速度变化快，故C正确；D．加速度的方向不变，速度的方向可能改变，比如平抛匀速运动，加速度方向不变，速度方向时刻改变，故D错误．故选：C．3．下列说法中，正确的是（）A．有受力物体，就必定有施力物体B．力只能产生在相互接触的物体之间C．施力物体施力在先，受力物体受力在后D．力是一个物体就能产生的，而并不需要其他物体的存在【考点】力的概念及其矢量性．【分析】两个物体不接触也可能有力产生．力是一个物体对另一个物体的作用，有受力物体，就必定有施力物体．施力物体施力和受力物体受力是同时的．【解答】解：A．因为力是物体对物体的作用，一个力必然涉及两个物体：一个是施力物体，一个是受力物体，故A正确；B．在空中飞行的物体尽管没有和地球接触，仍受重力作用，故B错误；C．由于力的作用是相互的，物体受力的同时也对施力物体产生力的作用，故C错误；D．由力的概念知，力是物体对物体的作用，所以说“一个物体就能产生力”这种说法是错误的，故D错误故选：A4．简谐运动中反映物体振动强弱的物理量是（）A．周期 B．频率 C．振幅 D．位移【考点】简谐运动的振幅、周期和频率．【分析】能够反映物体做机械振动强弱的物理量是振幅，不是频率，回复力和周期【解答】解：A、B频率和周期表示振动的快慢．故AB错误．C、振幅是振动物体离开平衡位置的最大距离，表示振动的强弱，故C正确．D、位移大小是振动物体离开平衡位置的距离，不表示振动的强弱，故D错误．故选：C5．关于重力，下列说法正确的是（）A．球体的重心一定在球心上B．物体上只有重心处才受到重力作用C．物体向上抛出时受到的重力小于它静止时受到的重力D．同一物体在同一地点，无论运动状态如何，其所受重力都一样大【考点】重力．【分析】物体的重心与物体的形状和质量分布两个因素有关．重心可以在物体上，也可能在物体之外．只有质量分布均匀，形状规则的物体重心在几何中心．【解答】解：A、重心不仅与物体的形状有关，还与质量分布有关，所以球体的重心不一定在球心，故A错误；B、物体上各处都受到重力，故B错误；C、物体的重力与物体的运动状态无关，则知物体向上抛出受到的重力等于它静止时受到的重力，故C错误；D．同一物体在同一地点，重力加速度g相同，物体的重力G=mg相同．故D正确．故选：D．6．关于机械波，下列说法中正确的是（）A．机械波的振幅与波源振动的振幅不相等B．在机械波的传播过程中，离波源越远的质点振动的周期越大C．在波的传播过程中，介质中质点的振动频率等于波源的振动频率D．在波的传播过程中，介质中质点的振动速度等于波的传播速度【考点】机械波．【分析】明确波的形成和传播规律，知道波的振幅和频率、周期由振源决定，而波的传播速度由介质决定．【解答】解：A．波在传播过程中，机械波的振幅与波源振动的振幅是相等的，故A错误B．在波传播中各点的振动周期均与波源的周期相同，故B错误C．每个质点都在重复波源的振动，因此质点的振动频率和波源的振动频率相同，故C正确D．振动速度与波的传播速度是不相同的，故D错误故选：C．7．关于电场，下列说法中正确的是（）A．电场并不是客观存在的物质B．描述电场的电场线是客观存在的C．电场对放入其中的电荷有力的作用D．电场对放入其中的电荷没有力的作用【考点】电场．【分析】电场是物质客观存在的一种形式，电场线是为了形象描述电场而假象的线；电场的性质，对对放入其中的电荷有力的作用．【解答】解；A、电场是物质客观存在的一种形式，故A错误B、电场线是为了形象描述电场而假象的线，故B错误C、电场的性质，对对放入其中的电荷有力的作用，故C正确，D错误故选：C．8．如图，一圆形金属环与两固定的平行长直导线在同一竖直平面内，环的圆心与两导线距离相等，环的直径小于两导线间距．两导线中通有大小相等、方向向下的恒定电流．若（）A．金属环向上运动，则环上的感应电流方向为顺时针方向B．金属环向下运动，则环上的感应电流方向为顺时针方向C．金属环向左侧直导线靠近，则环上的感应电流方向为逆时针D．金属环向右侧直导线靠近，则环上的感应电流方向为逆时针【考点】楞次定律．【分析】通过线圈面积的磁通量发生变化时，则会出现感应电动势，当电路闭合时，则产生感应电流．结合楞次定律可判定感应电流方向．【解答】解：AB、直导线之间的磁场时对称的，圆环在中间时，通过圆环的磁通量为零，金属环上下运动的时候，圆环的磁通量不变，不会有感应电流产生，故AB错误；C、金属环向左侧直导线靠近，则穿过圆环的磁场垂直纸面向外并且增强，根据楞次定律可得，环上的感应电流方向为顺时针，故C错误；D、金属环向右侧直导线靠近，则穿过圆环的磁场垂直纸面向里并且增强，根据楞次定律可得，环上的感应电流方向为逆时针，故D正确；故选：D9．图示为锥形齿轮的传动示意图，大齿轮带动小齿轮转动，大、小齿轮的角速度大小分别为ω1、ω2，两齿轮边缘处的线速度大小分别为v1、v2，则（）A．ω1＜ω2，v1=v2B．ω1＞ω2，v1=v2C．ω1=ω2，v1＞v2D．ω1=ω2，v1＜v2【考点】线速度、角速度和周期、转速．【分析】大齿轮带动小齿轮转动，轮子边缘上的点在相同时间内走过的弧长相同，则线速度大小相等，结合半径大小关系比较角速度的大小关系．【解答】解：大齿轮带动小齿轮转动，轮子边缘上的点在相同时间内走过的弧长相同，则线速度大小相等，即v1=v2，根据知，r1＞r2，则ω1＜ω2．故选：A．10．锂电池能量密度高、绿色环保．现用充电宝为一手机锂电池（图甲）充电，等效电路如图乙所示，充电宝的输出电压为U，输出电流为I，该锂电池的内阻为r，则（）A．充电宝输出的电功率为UI+I2rB．电能转化为化学能的功率为UIC．锂电池产生的热功率为I2rD．锂电池产生的热功率为【考点】电功、电功率．【分析】手机锂电池是非纯电阻电路，其充电和放电过程是电能和化学能转化的过程，给电池充电是将电能转化为化学能储存在电池内，根据能量守恒定律列式求解．【解答】解：A、充电宝输出的电功率：P=UI，故A错误；=UI﹣I2r，故B错BCD、锂电池产生的热功率为P r=I2r，故电能转化为化学能的功率为P出误，C正确，D错误；故选：C11．如图，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q是它们的交点，四点处的电势分别为φM，φN，φP，φQ，一电子由M点分别到N点和P点的过程中，电场力所做的负功相等，则（）A．直线a位于某一等势面内，φM＞φQB．直线c位于某一等势面内，φM＞φNC．若电子由M点运动到Q点，电场力做正功D．若电子由P点运动到Q点，电场力做负功【考点】电势差与电场强度的关系；电势．【分析】电子由M点分别到N点和P点的过程中，电场力所做的负功相等，说明电势能增加相等，据此分析电势高低．【解答】解：AB、据题，电子由M点分别到N点和P点的过程中，电场力做负功相等，则电势能增加相等，电势降低，则N、P两点的电势相等，d位于同一等势面内，根据匀强电场等势面分布情况知，直线a不是同一等势面，直线c位于某一等势面内，且φM＞φN．故A错误，B正确．C、由上分析知，直线c位于某一等势面内，M、Q的电势相等，若电子由M点运动到Q点电场力不做功，故C错误．D、电子由P点运动到Q点与电子由P点运动到M点电场力做功相等，所以电场力做正功，故D错误．故选：B．12．如图，两个轻环a和b套在位于竖直面内的一段固定圆弧上：一细线穿过两轻环，其两端各系一质量为m的小球，在a和b之间的细线上悬挂一小物块．平衡时，a、b间的距离恰好等于圆弧的半径．不计所有摩擦，小物块的质量为（）A．B．m C．m D．2m【考点】共点力平衡的条件及其应用．【分析】同一根绳子上的张力大小相等，根据ab距离等于圆环半径可知绳所成角度，据此由平衡分析即可．【解答】解：设悬挂小物块的点为O'，圆弧的圆心为O，由于ab=R，所以三角形Oab为等边三角形．由于圆弧对轻环的支持力垂直于半径，所以小球和小物块对轻环的合力方向由轻环指向圆心O，因为小物块和小球对轻环的作用力大小相等，所以aO、bO是∠mab、∠mba的角平分线，所以∠O'Oa=∠maO=∠mbO=30°，所以由几何关系可得∠aO'b=120°，而在一条绳子上的张力大小相等，故有T=mg，小物块受到两条绳子的拉力作用大小相等，夹角为120°，故受到的合力等于mg，因为小物块受到绳子的拉力和重力作用，且处于平衡状态，故拉力的合力等于小物块的重力为mg，所以小物块的质量为m故ABD错误，C正确．故选：C．二、选择题II13．在匀速圆周运动中，保持不变的物理量是（）A．速度 B．加速度C．角速度D．周期【考点】匀速圆周运动．【分析】对于物理量的理解要明确是如何定义的决定因素有哪些，是标量还是矢量，如本题中明确描述匀速圆周运动的各个物理量特点是解本题的关键，尤其是注意标量和矢量的区别．【解答】解：在描述匀速圆周运动的物理量中，线速度、向心加速度、向心力这几个物理量都是矢量，虽然其大小不变但是方向在变，因此这些物理量是变化的；周期、频率、转速是标量，是不变化的，故AB错误，CD正确．故选：CD．14．如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器．当R2的滑动触点在ab的中点时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U．现将R2的滑动触点向a端移动，则（）A．电源的总功率减小 B．R3消耗的功率增大C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小【考点】闭合电路的欧姆定律．【分析】理清电路，确定电压表测的是什么电压，电流表测定的是什么电流，抓住电动势和内阻不变，采用局部→整体→局部的方法，利用闭合电路电路的欧姆定律进行分析；根据分析电源总功率变化情况，由分析消耗的功率【解答】解：的滑动触点向a端移动时，增大，整个电路的总电阻增大，总电流减小，内电压减小，外电压增大，即电压表示数U增大，电压减小，、并联电压增大，通过的电流增大，即示数增大，而总电流I减小，则通过的电流减小，即示数减小，故C正确；D错误；电源的总功率，总电流I减小，电源的总功率减小，故A正确；消耗的功率，总电流减小，R3消耗的功率减小，故B错误；故选：AC15．如图，在正电荷Q的电场中有M、N、P、F四点，M、N、P为直角三角形的三个顶点，F为MN的中点，∠M=30°，M、N、P、F四点处的电势分别用φM、φN、φP、φF表示，已知φM=φN、φP=φF，点电荷Q在M、N、P三点所在平面内，则（）A．连接PF的线段一定在同一等势面上B．将正试探电荷从P点搬运到N点，电场力做负功C．将正试探电荷从P点搬运到N点，电势能减少D．点电荷Q一定在MP的连线上【考点】匀强电场中电势差和电场强度的关系；点电荷的场强；电势能．【分析】点电荷的等势面是一系列的同心圆，对于圆，圆弧上任意两点的连线的中垂线一定通过圆心；找出电荷位置后，根据电势能的变化情况判断电场力做功情况．【解答】解：AD、点电荷的等势面是一系列的同心圆，对于圆、圆弧上任意两点的连线的中垂线一定通过圆心，故场源电荷在MN的中垂线和FP的中垂线的交点上，在MP的连线上，如图所示，故D正确；线段PF是P、F所在等势面（圆）的一个弦，连接PF的线段一定不在同一等势面上，A错误；BC、在正的点电荷的电场中，离场源越远，电势越低，将正试探电荷从P点搬运到N点，电场力做正功，电势能降低，故B错误、C正确；故选：CD．三、填空题16．如图所示，S1、S2是两个振幅相等的相干波源，实线和虚线分别表示在某一时刻它们所发出的波的波峰和波谷，其中d点处于图示波峰和波谷的正中间位置．在a、b、c、d四点中，振动加强点有bcd，振动减弱点有a，此时恰处于平衡位置的有ad．【考点】横波的图象；波长、频率和波速的关系．【分析】两列波干涉时，两列波的波峰与波峰、波谷与波谷相遇处，振动始终加强，波峰与波谷相遇处振动始终减弱．振动加强点的振动等于波单独传播时振幅的之和．【解答】解：此时b质点处是两列波波峰与波峰叠加的地方，c质点处是波谷与波谷叠加的地方，振动是最强的．d处在振动加强的区域，振动也是最强的．即b、c、d质点振动都最强．a处是波峰与波谷相遇处振动最弱，a质点处是两列波波峰与波谷叠加的地方，振动始终是最弱的，根据波的叠加原则可知，此时恰处于平衡位置的有ad．故答案为：bcd；a；ad17．目前在我国许多省市ETC联网正式启动运行，ETC是电子不停车收费系统的简称．汽车分别通过ETC通道和人工收费通道的流程如图所示．假设汽车以v1=15m/s朝收费站正常沿直线行驶，如果过ETC通道，需要在收费站中心线前l0m处正好匀减速至v2=5m/s，匀速通过中心线后，再匀加速至v1正常行驶；如果过人工收费通道，需要恰好在中心线处匀减速至零，经过20s缴费成功后，再启动汽车匀加速至v1正常行驶．设汽车加速和减速过程中的加速度大小均为l m/s2．汽车过ETC通道时，从开始减速到恢复正常行驶过程中的位移大小为210m；汽车通过ETC通道比通过人工收费通道节约的时间是27秒．【考点】匀变速直线运动的位移与时间的关系；匀变速直线运动的速度与时间的关系．【分析】根据匀变速直线运动的速度位移公式求出加速和减速的位移，以及匀速运动的位移大小求出总位移；根据匀变速直线运动的速度时间公式求出匀加速和匀减速运动的时间，结合通过ETC通道和人工收费通道的时间求出节约的时间．【解答】解：汽车过ETC通道：减速过程有：加速过程与减速过程位移相等，则有：解得：x=210m汽车过ETC通道的减速过程有：总时间汽车过人工收费通道有：。

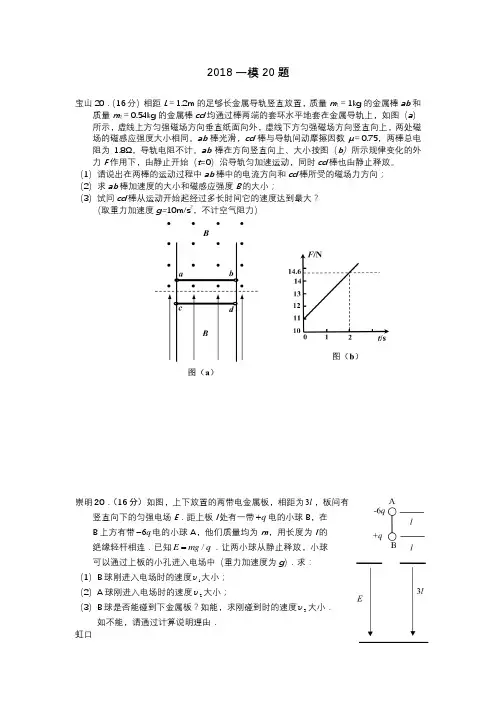

2018上海高三一模物理20题
2018一模20题宝山20．（16分）相距L ＝1.2m 的足够长金属导轨竖直放置，质量m 1＝1kg 的金属棒ab 和质量m 2＝0.54kg 的金属棒cd 均通过棒两端的套环水平地套在金属导轨上，如图（a ）所示，虚线上方匀强磁场方向垂直纸面向外，虚线下方匀强磁场方向竖直向上，两处磁场的磁感应强度大小相同。
ab 棒光滑，cd 棒与导轨间动摩擦因数μ＝0.75，两棒总电阻为1.8Ω，导轨电阻不计。
ab 棒在方向竖直向上、大小按图（b ）所示规律变化的外力F 作用下，由静止开始（t =0）沿导轨匀加速运动，同时cd 棒也由静止释放。
（1）请说出在两棒的运动过程中ab 棒中的电流方向和cd 棒所受的磁场力方向； （2）求ab 棒加速度的大小和磁感应强度B 的大小；（3）试问cd 棒从运动开始起经过多长时间它的速度达到最大？（取重力加速度g=10m/s 2，不计空气阻力）崇明20．（16分）如图，上下放置的两带电金属板，相距为3l ，板间有竖直向下的匀强电场E ．距上板l 处有一带q +电的小球B ，在 B 上方有带6q -电的小球A ，他们质量均为m ，用长度为l 的 绝缘轻杆相连．已知/E mg q =．让两小球从静止释放，小球 可以通过上板的小孔进入电场中（重力加速度为g ）．求： （1）B 球刚进入电场时的速度1v 大小； （2）A 球刚进入电场时的速度2v 大小；（3）B 球是否能碰到下金属板？如能，求刚碰到时的速度3v 大小．如不能，请通过计算说明理由． 虹口20. 两根平行金属导轨相距0.50m L =，固定在水平面内，导轨左端串联一个0.04R =Ω的电阻。
在导轨间长0.56m d =的区域内，存在方向垂直导轨平面下的匀强磁场，磁感应强度 2.0T B =。
质量 4.0kg m =的金属棒CD 置于导轨上，与导轨接触良好；且与两导轨间的动摩擦因数均为0.8μ=，棒在导轨之间的电阻0.01r =Ω，绝缘轻绳系于棒的中点。

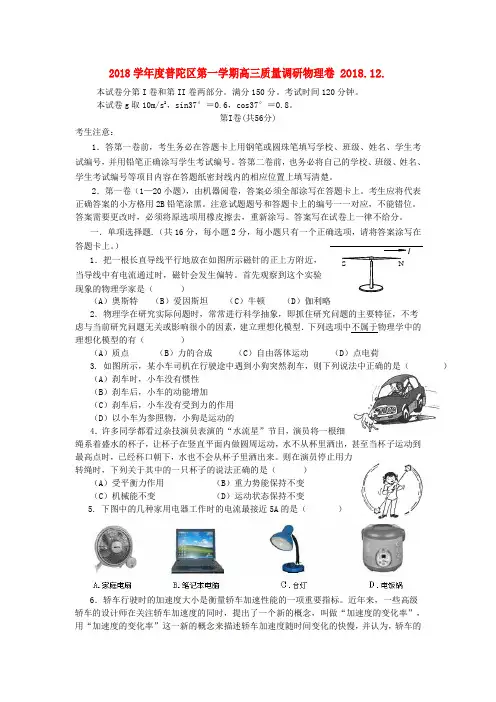

上海市普陀区2018届高三物理上学期期末质量抽测(一模)
2018学年度普陀区第一学期高三质量调研物理卷 2018.12.本试卷分第I 卷和第II 卷两部分。
满分150分。
考试时间120分钟。
本试卷g 取10m/s 2，sin37°＝0.6，cos37°＝0.8。
第I 卷(共56分)考生注意：1．答第一卷前，考生务必在答题卡上用钢笔或圆珠笔填写学校、班级、姓名、学生考试编号，并用铅笔正确涂写学生考试编号。
答第二卷前，也务必将自己的学校、班级、姓名、学生考试编号等项目内容在答题纸密封线内的相应位置上填写清楚。
2．第一卷（1—20小题），由机器阅卷，答案必须全部涂写在答题卡上。
考生应将代表正确答案的小方格用2B 铅笔涂黑。
注意试题题号和答题卡上的编号一一对应，不能错位。
答案需要更改时，必须将原选项用橡皮擦去，重新涂写。
答案写在试卷上一律不给分。
一．单项选择题.（共16分，每小題2分，每小题只有一个正确选项，请将答案涂写在答题卡上。
）1．把一根长直导线平行地放在如图所示磁针的正上方附近，当导线中有电流通过时，磁针会发生偏转。
首先观察到这个实验现象的物理学家是（ ）（A ）奥斯特 （B ）爱因斯坦 （C ）牛顿 （D ）伽利略2．物理学在研究实际问题时，常常进行科学抽象，即抓住研究问题的主要特征，不考虑与当前研究问题无关或影响很小的因素，建立理想化模型．下列选项中不属于物理学中的理想化模型的有（ ）（A ）质点 （B ）力的合成 （C ）自由落体运动 （D ）点电荷3. 如图所示，某小车司机在行驶途中遇到小狗突然刹车，则下列说法中正确的是（）（A ）刹车时，小车没有惯性（B ）刹车后，小车的动能增加（C ）刹车后，小车没有受到力的作用（D ）以小车为参照物，小狗是运动的4．许多同学都看过杂技演员表演的“水流星”节目，演员将一根细绳系着盛水的杯子，让杯子在竖直平面内做圆周运动，水不从杯里洒出，甚至当杯子运动到最高点时，已经杯口朝下，水也不会从杯子里洒出来。
2018年上海高三物理一模卷打印版
黄浦区2017学年度第一学期高三年级期终调研测试物理试卷2018年1月考生注意：1、答题前，务必在试卷与答题纸上填写学校、姓名、准考证号。
2、试卷满分100分，考试时间60分钟。
3、本考试分设试卷和答题纸。
试卷包括三大部分，第一部分为单项选择题，第二部分为填空题，第三部分为综合题。
4、作答必须涂或写在答题纸上相应的位置，在试卷上作答无效。
一、单项选择题（共40分，1至8题每小题3分，9至12题每小题4分。
每小题只有一个正确选项）1．下列单位中属于基本单位的是（A）安培（B）焦耳（C）库仑（D）牛顿2．历史上，第一个在实验室测量出万有引力恒量的科学家是（A）卡文迪什 （B）哥白尼 （C）伽利略 （D）开普勒3．在电场中A点，引入不同的检验电荷，会变化的是（A）A点的电场强度（B）A点的电势（C）在A点的电势能（D）A点与电场中另一点间的电势差4．电梯天花板上固定一弹簧测力计，测力计下挂一重物。
电梯静止时，测力计读数为50N。
若电梯向下运动时，测力计读数恒为45N，则此时电梯做（A）匀速运动（B）匀加速运动（C）匀减速运动（D）变加速运动5．声波能绕过某一建筑物而传播，这是因为声波（A）是纵波（B）是机械波（C）发生了衍射现象（D）穿透力强6．一物体自空中的A点以大小为5m/s的初速度竖直向上抛出。
若不计空气阻力，则该物体可能会（A）在A下方的某位置，以3m/s的速率向下运动（B）在A上方的某位置，以4m/s的速率向上运动（C）在A上方的某位置，以6m/s的速率向下运动（D）在A上方的某位置，以8m/s的速率向上运动7．A 、B 两个质点在同一直线上，t =0时从同一地点开始运动，它们的v -t 图像如图所示，由图可知（A ）在t 时刻两个质点在同一位置（B ）在t 时刻两个质点加速度相等（C ）在0-t 时间内质点B 比质点A 的位移大（D ）在0-t 时间内两个质点的平均速度一样大8．在“用单摆测定重力加速度”的实验中，用力传感器测得摆线的拉力大小F 随时间t 变化的图像如图所示，已知单摆的摆长为l ，则重力加速度g 为（A ）4π2l t 2（B ）π2l t 2 （C ）4π2l 9t 2 （D ）π2l 4t 2 9．如图所示，实线为电场线，虚线为一带电粒子仅在电场力作用下的运动轨迹。
2018届上海市徐汇区高三4月第一次测试物理试题及答案 精品
徐汇区2018 学年高三物理第一次测试卷（考试时间120分钟，满分150分） 2018-4-18第 Ⅰ 卷（共64分）1．答第Ⅰ卷前，考生务必在答题卷上用蓝色或黑色的钢笔或圆珠笔清楚填写姓名、考号，并用2B 铅笔在答题卷上正确涂写考号。
2．第Ⅰ卷（1—20题） 由机器阅卷。
考生应将在答题卷上的代表正确答案的小方格用2B 铅笔涂黑。
注意试题题号和答题卷题号一一对应，不能错位。
答案需要更改时，必须将原选项用橡皮擦去，重新选择。
一、单项选择题 （ 每小题3分，共24分，每小题只有一个正确选项。
） 1．牛顿运动定律的适用范围是（ ）（A ）宏观物体的运动 （B ）微观粒子的运动 （C ）宏观物体的低速运动 （D ）微观粒子的低速运动 2．一辆汽车在水平路面上以10m/s 的速度做直线运动，若刹车时的加速度大小为2m/s 2，则在刹车后6s ，汽车的速度、位移分别为（ ）（A ）2m/s 24m （B ）2m/s 25m （C ）0m/s 24m （D ）0m/s 25m3．自由下落的物体，某物理量随时间的变化关系图线如图所示。
该物理量可能是物体的（ ）（A ）位移 （B ）速度 （C ）加速度（D ）合外力 4．质点以加速度a 做匀变速直线运动，经过一段时间，质点的速度为v t ，速度的改变量为∆v ，则（ ）（A ）a 与v t 方向一定相同 （B ）a 与v t 方向一定相反 （C ）a 与∆v 方向一定相同 （D ）a 与∆v 方向一定相反 5．一物体从A 点静止出发，做匀加速直线运动，紧接着又做匀减速直线运动，到达B点时恰好停止。
则在先后两个运动过程中，（）（A）时间一定相同（B）平均速度一定相同（C）加速度的大小一定相同（D）物体通过的路程一定相等6．物体以初速度v0作竖直上抛运动，上升过程可以看成是自由落体与另一种直线运动的合成，合速度用v y表示，重力加速度为g，以竖直向上为正方向，则（）（A）合速度v y比两个分速度都大（B）两个分速度的大小都在随时间变化（C）某分速度随时间t的变化规律是v t＝v0－gt（D）某分速度随时间t的变化规律是v t＝－gt7．一物块静止在粗糙水平桌面上，从某时刻开始，物块受到一方向不变的水平拉力作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
宝山18．（10分）如图1为“研究一定质量的气体在温度不变的情况下，压强与体积的关系”实验装置：（1）图1中直接与注射器相连的方框所代表的实验器材是________。
为了保持封闭气体的温度不变，实验中采取的主要措施是________________和_______________。
（2）由注射器的满刻度处开始推动活塞，记录刻度值V，同时记录对应的由计算机显示的气体压强值p，用V-1/p图像处理实验数据，得出图2所示的图线，如果实验操作规范正确，那么V0代表_____________________。
（3）某同学实验时缓慢推动活塞，并记录下每次测量的压强p与注射器刻度值V。
在实验中出现压强传感器软管脱落，他重新接上后继续实验，其余操作无误。
若该同学用软管脱落前测得的实验数据在图3中画出了V-1/p图线，则在图3中大致画出可能的、符合软管脱落后测得的实验数据的那部分V-1/p图线。
（1）压强传感器（2分）；移动活塞要缓慢（2分）；不能用手握住注射器的封闭气体部分（2分）。
（2）注射器与压强传感器连接部分气体的体积（2分）。
（3）（2分）崇明18．实验（12分）如图，是一个用单摆测重力加速度的实验装置．（1）（单选）（4分）实验中，要求摆线与悬点连接处要用铁架夹住摆线，不能随意地将摆线绕在铁架上，其原因是：(A) 防止摆角大于5度(B) 防止测量摆长时无法得到较精确的数据(C) 防止摆球在摆动过程中摆长不断发生变化(D) 防止摆线固定点松动，造成摆长越来越长（2）（5分）以下是某同学在一次实验中记录到的两组数据，请根据表格数据，把表格中需要计算的物理量填上，并求出当地重力加速度的测量值（保留两位小数 3.14π=）结论：本次实验测得当地的重力加速度g = (m/s 2)．（3）（3分）若两个摆长不等的单摆，摆球质量之比12:2:3m m =，在同一地方做小角度摆动时摆角相等，他们通过最低点时的速度之比12:3:2=v v ，则他们的周期之比 12:T T = ．（1）（C ）（3分） （2） L 1=98 ，L 2=80 ，g 1= ，g 2= ， g =（4分）（3）T 1:T 2=___3:2____。
（4分）虹口18. 如图甲所示的电路中12,R R 均为定值电阻，且1100R =Ω，2R 电阻值未知，3R 为滑动变阻器。
当3R 滑片从左端滑到右端时，测得电源中流过的电流变化图线如图乙所示，其中A 、B 两点是滑片P 在变阻器的两个不同端点得到的。
求：A （1）B 点对应的滑片P 的位置是变阻器的哪一端，请画出对应的电路图； （2）2R 阻值； （3）电源的内电阻； （4）滑动变阻器的最大阻值.18.（1）右端，图略（2）5Ω （3）20Ω（4）300Ω 奉贤18. 如图为研究小物体自由下落时机械能是否守恒的实验装置。
图中A 、B 两位置分别固定两个光电门传感器，物体上的挡光片宽度为d ，实验测得通过A 的挡光时间为t 1，通过B 的挡光时间为t 2。
为了证明小物体通过A 、B 时的机械能相等，还需要进行一些实验测量和列式证明。
（1）（单选）选出实验必要的测量步骤（ ） （A ）用天平测出运动小物体的质量m （B ）测出小物体释放时离桌面的高度H （C ）测出A 、B 处两传感器之间的竖直距离h（D ）用秒表测出运动小物体通过A 、B 两传感器的时间Δt（2）设想如果能满足________________________关系式（请用测量值和已知量来表示，重力加速度为g ），即能证明在自由落体过程中小物体的机械能是守恒的。
（3）（单选）可以减小实验误差的措施是（ ） （A ）避免释放小物体时有初速度 （B ）选用宽度较大的挡光片 （C ）B 位置离开桌面高一些（D ）两个传感器间距大一些18．（总分10分） （1）C （备注：3分） （2）(dt 2)2－(d t 2)2=2ghgh t d t d 22212=⎪⎪⎭⎫ ⎝⎛-⎪⎪⎭⎫ ⎝⎛ （备注：4分，其它变形的关系式只要正确都得分，如果代入g 的数值扣1分，其它如写出瞬时速度的表达式可以酌情给1分等）（3） D （备注：3分） 黄浦18.“用DIS 测定电源的电动势和内阻”的实验电路如图（a ）所示，其中R 1为定值电阻，R 为滑动变阻器。
（1）下列关于图（a ）电路的说法中正确的有（A ）甲为电压传感器，R 的作用是保护电路R（a ）E ,r（B ）甲为电压传感器，R 1的作用是保护电路 （C ）乙为电压传感器，R 的作用是保护电路 （D ）乙为电压传感器，R 1的作用是保护电路（2）实验测得电池①的路端电压U 与电流I 的拟合曲线如图（b ）中①图线所示，由此得到电池①的电源电动势E 1=_______V ，内阻r 1=______Ω；（3）改用电池②，重复上述实验方法，得到图（b ）中的图线②。
用阻值相同的两个定值电阻分别与电池①及电池②连接，两电池的输出功率相等，则这两个定值电阻的阻值为________Ω，电池①和电池②的效率η1______η2（选填“>”“=”或“<”）。
18．（10分） （1）D （2）， （3），<金山18．（10分）在“用DIS 研究在温度不变时，一定质量的气体压强与体积的关系”实验中，（1）本实验主要是通过压强传感器测得气体压强值，气体体积则是通过________得到。
（2）在实验过程中，推动活塞时要________（选填“迅速”或“缓慢”），手不能握住注射器________部分。
（3）若大气压强为P 0，压强传感器和注射器连接时封闭气体的初始体积为5cm 3，则其体积变为10 cm 3时，理论上气体压强大小应变为________；某同学用V -1/P 图像处理实验数据，得到如图所示图线，若他实验操作规范正确，则图线不过原点的原因可能是（ ） （A ）注射器中有异物（B ）连接软管中存在气体 （C ）注射器内气体温度升高（D ）注射器内气体温度降低1）（2分）注射器的刻度；（2）（2分）缓慢，（2分）封闭气体 （3）（2分）P 0/2，（2分）A 静安（b ）1．（9分）用DIS 研究一定质量气体在温度不变时，压强与体积关系的实验装置如图（a ）。
（1）实验中，不能用手握住注射器封闭气体部分，是为了保持_____________________； （2）移动活塞，输入气体体积V ，同时计算机记录对应的气体压强值p ，实验数据如下表所示：观察发现pV (×105Pa·ml)一栏中的数值越来越大，为了研究造成这一现象的可能原因，在图（b ）中画出V -1/p 图像；（3）如果实验操作规范正确，从图像中可以判断表格中哪一栏数据记录有误，并说明如何修正：_________________________________________________________________________。
（1）封闭气体的温度不变（3分）；－5Pa －1)（2）图略，描点正确（1分），连线正确（1分），图线与y轴相交（1分）；（3）气体体积数据记录有误（1分），输入气体体积时应加上注射器与压强传感器连接部位的气体体积（1分），数值为1ml（～都给分）（1分）。
闵行18．（10分）在“用DIS研究在温度不变时，一定质量气体的压强与体积关系”的实验中，实验装置如图甲所示，根据实验得到多组数据，画出p-V图像，形似双曲线；再经处理，又画出V-l/p图像，得到如图乙所示图线。
（1）通过实验得到的结论是______________________；（2）实验过程为保持封闭气体温度不变，应采取的主要措施是____________________________________；（3）如实验操作规范正确，图乙中V-1/p图线没过原点的主要原因可能是______________。
18．（1）在温度不变时，一定质量气体的压强与体积成反比（3分）（其中：T不变1'、m一定1'、反比1'，其他表述意义正确均给分）（2）移动活塞要缓慢；不能用手握住注射器封闭气体部分（4分）（每项2'）（3）测体积时没计注射器与压强传感器连接部位的气体体积．（3分）（如漏“体积”扣1'）浦东1．“用DIS测电源电动势和内电阻”的实验电路如图（甲）所示，图（乙）是某同学某次实验得到的U-I 图线。
（1）实验中电压传感器“红、黑”接线应分别接在电路中________和__________位置（从“1、2、3、4”中选填）。
闭合S前，R的滑动端应滑至_______端（选填“左”或“右”）。
（2）由图（乙）实验图线的拟合方程可得，该电源电动势E=_____V，内阻r=_______Ω。
（3）根据实验测得的I、U数据，若令y=IU，x=I，则由计算机拟合得出的y-x图线应是图（丙）I /A（b ）中的______（选填“a ”、“b ”或“c ”），其余两条图线分别是令y =IE 和y =I 2r 得出的。
（4）根据第（2）问中得到的电源电动势和内阻的值，推测图（丙）中A 点的坐标最接近（ ）（A ）（1，3） （B ）（1，9） （C ）（3，3）（D ）（3，9）（1）3，1，左（每空1分，共3分） （2），（每空1分，共2分） （3）c （2分） （4）D （3分）青浦18．（10分）如图是测干电池的电动势和内阻实验。
干电池允许的最大供电电流为。
（1）现有三种滑动变阻器：A ．1000Ω、； B ．20Ω、 C ．10Ω、 ，实验时应选用_____________（填选项序号）；（2）闭合电建S 前，滑线变阻器的滑片P 应置于__________端（选填 “M ”或“N ”）； （3）用实验得到的数据拟合成直线，如图（b ）所示，该直线对应的方程为：___________________，该干电池的内阻为____________Ω；（4）实验中，若增大滑线变阻器的阻值，则电池消耗的总功率将_______（选填“变大”、“不变”或“变小”）。
18、（10分）每空2分（1）C （2）N （3）5.147+-=I U ； 47（4）变小（a ）松江18.（12分）如图为“用DIS研究机械能守恒定律”的实验装置，摆锤质量为。
（1）图中摆锤释放器的作用是______________________________。
（2）将摆锤释放器调整到A位置、定位挡片移动到Q点，释放摆锤，若摆线碰到定位挡片后摆锤摆到左侧最高点恰好与A等高，则说明__________________。
（3）两组同学实验后分别得到如下两组数据：表一中D点机械能明显偏小，最可能的原因是_________；表二中A点机械能明显偏大，最可能的原因是_________。
