综合布线系统测试方案精品
综合布线工程10综合布线系统的测试方案
长度测量（续）
• 测试仪发出的脉冲波宽约为20 ns，而传播速率约为3 ns/m，因此该 脉冲波行至6 m内可能发生的接线问题(因为还没有回波)。
• 测试仪也必须能同时显示各线对的长度。如果只能得到一条电缆的长 度结果，并不表示各线对都是同样的长度。
• 早期的一些测试仪不是采用TDR原理测量长度，而是以用频率域方式 测量回流损耗的方法来测量阻抗的变化以便计算长度的，这种方法在 各对线出现长短不等的情况时会发生误判。
• 由于每对线对的NEXT值都不尽相同，因此每对线对的ACR值也是不 同的。测量时以最差的ACR值为该电缆的ACR值，如果是与PSNEXT 相比，则以PSACR值来表示。
综合布线工程10综合布线系统的测试 方案
10.3.6 远端串扰(FEXT)与等效远端串扰 (ELFEXT)
• FEXT类似于NEXT，但信号是从近端发出的，而串扰杂讯则是在远端 测量到的。FEXT也必须从链路的两端来进行测量。
网络电缆及对应的测试标准
综合布线工程10综合布线系统的测试 方案
电缆级别与应用的标准
综合布线工程10综合布线系统的测试 方案
不同标准所要求的测试参数
综合布线工程10综合布线系统的测试 方案
10.2.2 TSB-67测试标准
• 为适应支持高速网络(100 Mb/s)的五类非屏蔽双绞线(UTP)布线工程 的实践要求，美国通信工业协会TIA于1995年10月正式颁布EIA /TIA 568布线标准和TSB-67测试标准，它们适用于已安装好的双绞线连接 网络，并提供了一个“认证”非屏蔽双绞线电缆是否达到五类线要求 的标准。
• 六类系统标准取消了基本链路模型，采用符合ISO标准的信道模型， 保证了测试模型的一致性。
☆综合布线系统的测试方案
西安电子科技大学出版社
第8章 综合布线系统的测试方案 1. 两种测试模型 TSB-67标准规定了两种连接测试模型分别是信道(Channel)
测试模型和基本链路(Basic Link)测试模型，这是两种测试连接
西安电子科技大学出版社
第8章 综合布线系统的测试方案 表8.2 电缆级别与应用的标准
级别 频率量程 应用 IEEE802.5 M b/s 令牌环 IEEE802.3 for 10Base-T IEEE802.12 100Base-VG IEEE802.3 for 10Base-T4 以太网 ATM 51.84/25.92/12.96 M b/s IEEE802.5 16 M b/s IEEE802.3 100Base-T 快速以太网 ATM 155 M b/s
3
1～16 M Hz
4 5 6 7*
1～20 M Hz 1～100 M Hz 250 M Hz 600 M Hz
西安电子科技大学出版社
第8章 综合布线系统的测试方案 表8.3 不同标准所要求的测试参数
测试标准 EIA/TIA568A ，TSB-67 10Base-T 10Base2 10Base-5 IEEE802.5for4 M b/s IEEE802.5for16 M b/s 100Base-T IEEE802.12 100Base-VG 接线图 * * * * * * * * 电 阻 长 度 * * * * * * * * 特性阻抗 * * * * * * * * * 近端串扰 * * 衰 减 *
改，以保证所完成的每一个连接的正确性。因而“随装随测”
十分重要，能及时发现和纠正所出现的问题。 验收测试也叫认证测试，是在工程验收时对布线系统的 安装、电气特性、传输性能、设计、选材以及施工质量的全 面检验，是评价综合布线工程质量的科学手段。
综合布线系统测试与验收方案
综合布线系统测试与验收方案4.4.1 .测试验收内容系统测试验收内容主要包括两部分的内容：1、设备安装检查；2、系统性能测试。
4.4.1.1.设备安装检查设备安装检查详细见表1的内容。
设备安装检查表表4.4.1.2.系统的性能测试1）铜缆测试所有传输测试都使用经国际认证的系统测试仪进行（必须适应支持六类系统测试的测试仪，如Fluke公司DSP- 4300六类数字电缆分析仪、IDEAL公司的LANTEK 6电缆测试仪、MICROTEST公司（注：已被Fluke公司收购）MINIScanner 和Agilent 公司的WireScope 350 六类线缆测试仪等，参照六类标准TIA/EIA 568B. 2进行测试。
所有测试过的端口都会提供一份软拷贝，以作管理之用。
所有端接的指引及要求，测试配置及测试程序及注意事项，都一一严格遵守，保证测试结果无误。
所有用于测试UTP链路表现，端接在配线架或端口的适配器。
其本身的表现都必须比原来的链路的表现为佳。
所有水平电缆的长度都不多于90米，而所有水平电缆UTP将会百分百测试以下的参数：・接线图（连通性测试）・长度.衰减・近端串扰-远端串扰. ACR. ELFEXT.Power Sum NEXT・回波损耗・ Power Sum ELFEXT.回损,传输延迟•延迟偏差主干UTP链路的长度超过90米，或跳线的长度超过6 米，系统只能符合西蒙公司布线系统延伸保证。
所有UTP都将进行连续性测试。
由于大部分的问题都产生在电缆的末端或端接位置，所以所有的发送端UTP链路都百分百测试以上所标识的参数（近、远端串扰应进行双端测试）。
任何一条链路的电缆的长度都不应超过标准所规定的水平电缆及主干电缆长度要求。
如果设备线不包括在测试链路内，其链路包括跳线的参数应比标准的参数有四个百分点的提高。
如果设备线和跳线都不包括在测试链路内，参数应比标准的参数表有九个百分点的提高。
如果设备线不包括在测试链路内，链路的表现都必须符合标准的参数表的要求，不论其链路是跳接或对接。
综合布线测试方法

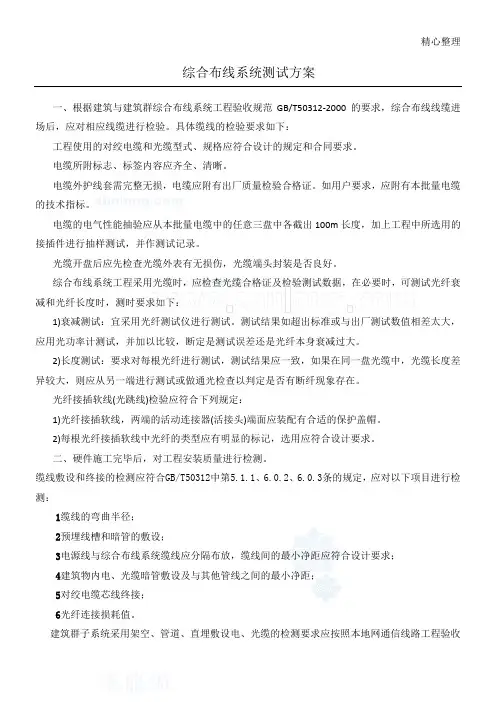

精心整理综合布线系统测试方案一、根据建筑与建筑群综合布线系统工程验收规范GB/T50312-2000的要求，综合布线线缆进场后，应对相应线缆进行检验。
具体缆线的检验要求如下：工程使用的对绞电缆和光缆型式、规格应符合设计的规定和合同要求。
电缆所附标志、标签内容应齐全、清晰。
电缆外护线套需完整无损，电缆应附有出厂质量检验合格证。
如用户要求，应附有本批量电缆的技术指标。
电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100m长度，加上工程中所选用的接插件进行抽样测试，并作测试记录。
光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否良好。
综合布线系统工程采用光缆时，应检查光缆合格证及检验测试数据，在必要时，可测试光纤衰减和光纤长度时，测时要求如下：1)衰减测试：宜采用光纤测试仪进行测试。
测试结果如超出标准或与出厂测试数值相差太大，应用光功率计测试，并加以比较，断定是测试误差还是光纤本身衰减过大。
2)长度测试：要求对每根光纤进行测试，测试结果应一致，如果在同一盘光缆中，光缆长度差异较大，则应从另一端进行测试或做通光检查以判定是否有断纤现象存在。
光纤接插软线(光跳线)检验应符合下列规定：1)光纤接插软线，两端的活动连接器(活接头)端面应装配有合适的保护盖帽。
2)每根光纤接插软线中光纤的类型应有明显的标记，选用应符合设计要求。
二、硬件施工完毕后，对工程安装质量进行检测。
缆线敷设和终接的检测应符合GB/T50312中第5.1.1、6.0.2、6.0.3条的规定，应对以下项目进行检测：1缆线的弯曲半径；2预埋线槽和暗管的敷设；3电源线与综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求；4建筑物内电、光缆暗管敷设及与其他管线之间的最小净距；5对绞电缆芯线终接；6光纤连接损耗值。
建筑群子系统采用架空、管道、直埋敷设电、光缆的检测要求应按照本地网通信线路工程验收的相关规定执行。
机柜、机架、配线架安装的检测，除应符合GB/T50312第4节的规定外，还应符合以下要求：卡入配线架连接模块内的单根线缆色标应和线缆的色标相一致，大对数电缆按标准色谱的组合规定进行排序；端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准（T568A或T568B）之一进行端接，但必须与信息插座模块的线序排列使用同一种标准。
综合布线工程综合布线系统的测试方案
电缆级别与应用的标准
级别
3
4 5 6 7*
频率量程
1～16 MHz
1～20 MHz 1～100 MHz
250 MHz 600 MHz
应用
IEEE802.5 Mb/s 令牌环 IEEE802.3 for 10Base-T IEEE802.12 100Base-VG IEEE802.3 for 10Base-T4 以太网 ATM51.84/25.92/12.96 Mb/s
• 六类系统标准取消了基本链路模型，采用符合ISO标准的信道模型， 保证了测试模型的一致性。
• 六类系统标准要求采用4连接点100 m的方法进行测试，更符合实际 应用时的信道特征。
六类系统测试标准（续）
• 六类系统标准要求在0～250整个频段上和整个长度上有一致的测试指 标要求。
• 六类系统标准要求全线产品都要达到六类性能指标要求，包括模块、 配线架、跳线和线缆等组成部件。
• TSB-67主要是测试五类UTP布线系统传输特性的标准，其主要内容 包括： 定义两种“连接”模型；定义要测试参数的内容；定义每一种连接模型 及三类、四类和五类链路Pass/Fall测试极限；最少测试报告项目；定 义现场测试仪的性能要求和如何验证这些要求；定义现场测试与试验 室测试结果的比较方法。
10.2.3 六类系统测试标准
• 六类标准对参数PSACR(功率和串扰衰减比)、NEXT(近端串扰)、 PSNEXT(综合近端串扰)、PSELFEXT(综合等效远端串扰)、 Propagation Delay(传播延迟)、Delay Skew(延迟差异)、 Attenuation(衰减)、Return Loss(回波损耗)等都有完整的要求。区分 真正的六类系统最重要的是检验布线系统是否可以达到最新六类标准 中所有参数的要求。
综合布线系统测试方案
综合布线系统测试方案1. 引言综合布线系统是现代化建筑中必不可少的基础设施之一，它为建筑内部的网络通信提供了可靠的基础支持。
为了确保综合布线系统的性能和稳定性，需要进行系统测试。
本文档将介绍一种综合布线系统测试方案，详细说明测试的目的、内容和步骤。
2. 测试目的综合布线系统测试的目的在于验证系统的性能指标是否达到设计要求，并发现潜在的问题和缺陷。
通过测试，可以评估系统的可靠性和稳定性，为系统的正常运行提供保障。
3. 测试内容综合布线系统测试的内容主要包括以下几个方面：3.1 传输性能测试传输性能测试旨在评估综合布线系统的信号传输能力和速率。
通过发送不同大小和类型的数据包，以及不同长度和复杂度的通信链路，测试系统在不同负载下的传输性能。
3.2 信号质量测试信号质量测试旨在评估综合布线系统的信号传输质量。
通过使用专业的测试仪器和软件，对信号的失真、衰减、干扰等指标进行测试和分析，确保系统在各种工作环境下能够提供稳定和高质量的信号传输。
3.3 可靠性测试可靠性测试旨在评估综合布线系统的稳定性和可靠性。
通过模拟系统的长时间运行和大型数据传输，测试系统是否能够持续工作并保持良好的性能，以及在异常情况下是否能够自动恢复。
3.4 兼容性测试兼容性测试旨在评估综合布线系统与其他硬件和软件的兼容性。
通过连接系统与常见的网络设备和终端设备，测试系统是否能够正常工作并与其他设备进行通信。
4. 测试步骤综合布线系统测试的步骤如下：4.1 系统准备在测试之前，确保综合布线系统已经安装完毕，并进行基本的配置。
检查系统的连接情况、设备的设置和状态，并保证网络的正常运行。
4.2 传输性能测试使用测试软件或工具，设置不同负载和传输速率的测试条件，发送数据包，记录传输时间和成功率。
根据测试结果，评估系统的传输性能是否符合设计要求。
4.3 信号质量测试使用专业的测试仪器和软件，对系统的信号质量进行测试。
测试仪器可测量信号的失真、衰减、干扰等指标，通过分析测试结果，评估系统的信号传输质量是否合格。
综合布线工程10综合布线系统的测试方案
六类系统标准要求在0～250整个频段上和整个长度上有一致的测试指标要求。六类系统标准要求全线产品都要达到六类性能指标要求，包括模块、配线架、跳线和线缆等组成部件。六类系统标准提供了对1～250 MHz频率范围内实验室和现场测试程序两种方式以检验实际性能。新的六类标准对100 Ω平衡双绞电缆、连接硬件、跳线、通道和永久链路作了详细的要求。六类标准还包括提高电磁兼容性时对线缆和连接硬件的平衡建议。
10.3 测试参数
接线图； 长度测量； 近端串扰(NEXT)； 累加功率NEXT(Power Sum NEXT，PSNEXT)； 衰减量(Attenuation)； 衰减对串扰比(Attenuation Crosstalk Rate，ACR)；
远端串扰(FEXT)及等电平远端串扰(ELFEXT)； 传播延迟(Propagation Delay)； 延迟差异(Delay Skew)； 结构化回损及回损； 频带宽； 特性阻抗(Impedance)； 直流环路电阻； 杂讯。
10.3.10 结构化回损(SRL)
结构化回损(Structural Return Loss，SRL)所测量的是电缆阻抗的一致性。由于电缆的结构无法完全一致，因此会引起阻抗发生少量变化。阻抗的变化会使信号产生损耗。结构化回损与电缆的设计及制造有关，而不像NEXT一样常受到施工质量的影响。SRL以dB表示，其值越高越好。
链路测试模型
信道测试模型
2 布线接线图(Wire Map)规定
接线图用于验证线对连接是否正确。接线图必须遵照EIA/TIA568A或568B的定义(从信号角度讲这两种标准没有区别，惟一不同的是线的颜色标记不同)。接线图测试不仅仅是一个简单的逻辑连接测试，而是要确认链路的一端一个针与另一端相应针的连接。此外，接线图还要确认链路导线的线对是否正确，判断是否有开路、短路、反向、交错和串对五种情况出现。
综合布线系统的测试
综合布线系统的测试综合布线系统的测试三、测试过程及结果的判定1、测试模型在进行布线链路测试时，应该按照线缆级别不同选择不同的链路模型。
在测试三、四、五类双绞线缆时选择基本链路，在进行超五类、六类测试时，应按照永久链路模型进行。
双绞线水平测试模型（1）永久链路和基本链路（见图1）图1 永久链路和基本链路模型示意图由TIA/EIA568-B重新对测试链路定义，在进行超五类、六类双绞线缆测试时，使用永久链路代替基本链路。
在进行测试时，应选用永久链路测试模块，该模块和测试跳线合成一起，测试完后，测试仪能自动将测试跳线长度减掉，显示的是永久链路的实际长度。
（2）通道（见图2）图2 通道链路模型示意图由于测试时包括了用户的跳线在内，通道测试一般用于检测布线链路故障时使用。
光缆布线测试模型图3 光纤链路模型示意图光缆布线系统安装完成之后需要对链路传输特性进行测试，其中最主要的几个测试项目是链路的衰减特性、连接器的插入损耗、回波损耗等。
光纤网络的测试测量设备主要有光纤识别器、故障定位器以及光损耗测试设备。
通常，我们需要测量两个方向上的损耗，这是因为存在有向连接损耗或者说是由于光缆传输损耗的非对称性所致。
这时，技术人员就必须相互交换设备并再进行另一个方向的测量。
可是，当他们相隔十几层楼或是几十千米时该怎么办呢？很明显，如果这两个人每人都有一个光源和一个光功率计，那么他们就可以在两边同时测量了，如图所示，现在的用于认证测试的高级光缆测试套机是可以实现双向双波长的测试的。
2、测试结果*定判据首先，进行检测前先要完成对测试仪主机、辅机充电工作；其次要熟悉布线现场和布线图，制定一个详细的检测方案；然后是测试仪触摸屏的校准；最后是测试仪校准。
现场测试的每条链路的测试数据报告是自动生成的，因此在每项工程测试前应首先对测试仪进行设置，将仪器的所有项目设置好后，将进行实际的现场检测，按预先设计好的检测方案，逐一地对每条链路进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【关键字】方案、情况、方法、空间、文件、质量、监测、系统、良好、执行、工程、项目、方式、标准、水平、检验、保护、满足、管理、规范、系统性
综合布线系统测试方案
一、根据建筑与建筑群综合布线系统工程验收规范GB/T 50312-2000的要求，综合布线线缆进场后，应对相应线缆进行检验。
具体缆线的检验要求如下：工程使用的对绞电缆和光缆型式、规格应符合设计的规定和合同要求。
电缆所附标志、标签内容应齐全、清晰。
电缆外护线套需完整无损，电缆应附有出厂质量检验合格证。
如用户要求，应附有本批量电缆的技术指标。
电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100m长度，加上工程中所选用的接插件进行抽样测试，并作测试记录。
光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否良好。
综合布线系统工程采用光缆时，应检查光缆合格证及检验测试数据，在必要时，可测试光纤衰减和光纤长度时，测时要求如下：
1) 衰减测试：宜采用光纤测试仪进行测试。
测试结果如超出标准或与出厂测
试数值相差太大，应用光功率计测试，并加以比较，断定是测试误差还是光纤本身衰减过大。
2) 长度测试：要求对每根光纤进行测试，测试结果应一致，如果在同一盘光
缆中，光缆长度差异较大，则应从另一端进行测试或做通光检查以判定是否有断纤现象存在。
光纤接插软线(光跳线)检验应符合下列规定：
1) 光纤接插软线，两端的活动连接器(活接头)端面应装配有合适的保护盖
帽。
2) 每根光纤接插软线中光纤的类型应有明显的标记，选用应符合设计要求。
二、硬件施工完毕后，对工程安装质量进行检测。
缆线敷设和终接的检测应符合GB/T 50312中第5.1.1、6.0.2、6.0.3 条的规定，应对以下项目进行检测：
1 缆线的弯曲半径；
2 预埋线槽和暗管的敷设；
3 电源线与综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要
求；
4 建筑物内电、光缆暗管敷设及与其他管线之间的最小净距；
5 对绞电缆芯线终接；
6 光纤连接损耗值。
建筑群子系统采用架空、管道、直埋敷设电、光缆的检测要求应按照本地网通信线路工程验收的相关规定执行。
机柜、机架、配线架安装的检测，除应符合GB/T 50312第4节的规定外，还应符合以下要求：
卡入配线架连接模块内的单根线缆色标应和线缆的色标相一致，大对数电缆按标准色谱的组合规定进行排序；
端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准（T568A或T568B）之一进行端接，但必须与信息插座模块的线序排列使用同一种标准。
信息插座安装在活动地板或地面上时，接线盒应严密防水、防尘。
缆线终接应符合GB/T 50312中第6.0.1 条的规定。
各类跳线的终接应符合GB/T 50312中第6.0.4条的规定。
机柜、机架、配线架安装，除应符合GB/T 50312第4.0.1条的规定外，还应符合以下要求：
1 机柜不应直接安装在活动地板上，应按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，底座高度应与活动地板高度相同，然后铺设活动地板，底座水平误差每平方米不应大于2mm；
2 安装机架面板，架前应预留有800mm空间，机架背面离墙距离应大于600mm；
3 背板式跳线架应经配套的金属背板及接线管理架安装在墙壁上，金属背板与墙壁应紧固；
4 壁挂式机柜底面距地面不宜小于300mm；
5 桥架或线槽应直接进入机架或机柜内；
6 接线端子各种标志应齐全。
信息插座的安装要求应执行GB/T 50312第4.0.3条的规定。
光缆芯线终端的连接盒面板应有标志
综合布线系统安装分项工程质量验收记录表
单位（子单位）工程名称子分部工程综合布线系统分项工程名称系统安装质量检测验收部位
施工单位项目经理
施工执行标准名称及编号
分包单位分包项目经理
检测项目（一般项目）
（执行本规范第9.2.5～9.2.9条的规定）
检测记录备注
1 缆线终接执行GB/T50312中第6.0.2条的规定。
2 各类跳线的终接执行GB/T50312中第6.0.4条的规定。
3 机柜、机架、配
线架的安装
符合规定
执行GB/T50312中第
4.0.1条的规定。
设备底座
预留空间
紧固状况
距地面距离
与桥架线槽连接
接线端子标志
4 信息插座的安装执行GB/T50312中第4.0.3条的规定。
5 光缆芯线终端的安装连接标志执行本规范9.2.9 条的规定。
6
检测意见：
监理工程师签字：检测机构负责人签字：（建设单位项目专业技术负责人）
日期：日期：
三、工程结束后，对综合布线系统进行系统性能测试。
综合布线系统性能检测应采用专用测试仪器对系统的各条链路进行检测，并对系统的信号传输技术指标及工程质量进行评定。
综合布线系统性能检测时，光纤布线应全部检测，检测对绞电缆布线链路时，以不低于10%的比例进行随机抽样检测，抽样点必须包括最远布线点
系统性能检测合格判定应包括单项合格判定和综合合格判定。
1 单项合格判定如下：
1）对绞电缆布线某一个信息端口及其水平布线电缆（信息点）按GB/T 50312中附录B的指标要求，有一个项目不合格，则该信息点判为不合格；垂直布线电缆某线对按连通性，长度要求、衰减和串扰等进行检测，有一个项目不合格，则判该线对不合格；
2）光缆布线测试结果不满足GB/T 50312中附录C的指标要求，则该光纤链路判为不合格；
3）允许未通过检测的信息点、线对、光纤链路经修复后复检。
2 综合合格判定如下：
1）光缆布线检测时，如果系统中有一条光纤链路无法修复，则判为不合格；
2）对绞电缆布线抽样检测时，被抽样检测点（线对）不合格比例不大于1%，则视为抽样检测通过；不合格点（线对）必须予以修复并复验。
被抽样检测点（线对）不合格比例大于1%，则视为一次抽样检测不通过，应进行加倍抽样；加倍抽样不合格比例不大于1%，则视为抽样检测通过。
如果不合格比例仍大于1%，则视为抽样检测不通过，应进行全部检测，并按全部检测的要求进行判定；
3)对绞电缆布线全部检测时，如果有下面两种情况之一时则判为不合格；无法修复的信息点数目超过信息点总数的1% ；不合格线对数目超过线对总数的l%；
4）全部检测或抽样检测的结论为合格，则系统检测合格；否则为不合格。
系统监测应包括工程电气性能检测和光纤特性检测，按GB/T 50312第8.0.2条的规定执行
测试仪器采用专用的电子仪器FLUKE。
工作区子系统、配线子系统、设备间子系统的电缆测试要求如下：
1 接线图的测试，主要测试水平电缆终接工作区8位模块式通用插座及交换间配线设备接插件接线端子间的安装连接正确或错误。
2 测试长度应在测试连接图所要求的范围之内。
3 如下测试参数应该符合FLUKE对六类线的测试要求。
衰减（Attenuation）、
近端串扰（NEXT）、
传输时延（Propagation Delay）、
回波损耗（RL）、
衰减串扰比（ACR）、
综合近端串扰（PSNEXT）、
等效远端串扰（ELFEXT）、
综合等效远端串扰（PSELFEXT）。
干线子系统、管理子系统光纤链路的测试方法：
测试前应对所有的光连接器进行清洗，并将测试接收器校准至零位。
测试包括以
下内容：
1、对整个光纤链路(包括光纤和连接器)的衰减进行测试；
2、光纤链路系统指标应符合设计要求。
3、光缆布线链路在规定的传输窗口测量出的最大光衰减(介入损耗)应符合招标
文件要求。
综合布线系统性能检测分项工程质量验收记录表
单位（子单位）工程名称子分部工程综合布线系统分项工程名称系统性能检测验收部位
施工单位项目经理
施工执行标准名称及编号
分包单位分包项目经理
检测项目（主控项目）
（执行本规范第9.3.4条的规定）
检测记录备注
1 工程
电气
性能
检测
连接图
执行GB/T50312
8.0.2条的规定。
长度。
