园区网络常见故障解决方法
园区网络常见故障解决方法
【摘要】园区网络是中小型企业的典型拓扑，组网形式较为繁复，带来的网络故障也复杂多样，正确的排查方法和维护手段，能够保证网络正常运行。
本文主要对中小型企业园区网络较为常见的故障进行分类和排查维护.
【关键词】园区网络；设备故障；主机故障；交换机；路由器
随着计算机网络技术的广泛普及和应用，给人们在工作、学习和娱乐等方面带来便利，但繁杂的网络故障也带来了诸多烦恼。
笔者作为网络管理员，在对园区网络管理和维护过程中，总结出常见网络故障的分类和排查方法。
现以中小型园区网络为例总结如下，希望对读者有所帮助。
笔者将网络故障归类为：物理故障和逻辑故障两大类。
1物理类故障
物理故障，一般是指传输介质出故障或网络设备出现硬件故障。
1.1传输介质故障
计算机网络中的传输介质种类较多，但现阶段应用最多的就是非屏蔽双绞线，也就是我们常说的网线，在日常网络维护中，网线故障的发生率比较高。
一般情况下笔者会先用计算机操作系统中的PING命令PING对端的计算机IP地址或网络设备的IP地址来进行判断。
但对于存在多个中间节点的网络这种方法就不能准确判断出故障点位置。
建议使用测线器来测量传输介质的好坏。
如果是园区网络的外网入口处（ISP电信部门）传输介质故障，就需通知ISP提供商检查线路，看是否线路中间被切断。
此类传输介质故障一般重新制作网线便可解决。
另外，严重的电磁干扰也会导致传输介质故障，我们可以用屏蔽较强的屏蔽线在该段网路上进行通信测试，如果通信正常，则表明存在电磁干扰，注意远离如高压电线等电磁场较强的物件。
如果同样不正常，则应排除线路故障而考虑其他原因。
1.2网络设备故障
1.2.1设备故障
设备（交换机或路由器）故障在此是指物理损坏，无法工作，导致网络不通的硬件故障。
通常最简易的方法是替换排除法，用通信正常的网线和主机来连接设备，如能正常通信，说明设备正常工作；否则再转换设备端口排查是端口故障还是设备本身故障；很多时候，指示灯也能提示其是否有故障，正常情况下对应端口的灯应为绿灯。
如若始终不能正常通信，则可认定是交换机或路由器故障。
笔者也会利用将网络设备集联成环路来判断设备是否正常运行。
1.2.2设备端口故障
设备端口故障通常是指交换机的接口故障。
包括插头松动和设备端口本身的物理故障。
插头松动一般反复插拔RJ-45水晶头就可以解决。
对于端口本身故障根据信号指示灯状态就可以大致判断出故障的发生范围和可能原因。
也可以尝试使用其它端口看能否连接正常。
1.3主机物理故障
主机故障多指网卡故障，笔者把其归为物理故障，因为网卡多装在主机内，靠主机完成配置和通信，即可以看作网络终端。
此类故障通常是指网卡RJ-45端口故障和网卡物理故障。
对于网卡RJ-45端口故障多为金属针上的问题，常见为表面氧化和金属针失去弹性，经过处理可以正常使用。
现在主机网卡为主板集成，
所以网卡物理故障的情况多表现为主机主板上的网卡芯片故障，最好的解决办法是更换成独立网卡。
2逻辑类故障
逻辑故障多指终端或设备配置错误，也就是指因为主机协议、IP地址和网络设备的配置错误而导致的网络异常或故障。
2.1网络设备逻辑故障
园区网络常用的网络设备有交换机和路由器。
网络设备的逻辑故障通常包括交换机的物理环路导致逻辑链路的广播风暴及路由器端口设定有误和路由配置错误。
广播风暴最终会造成网络瘫痪和交换机宕机，较小的网络中阻断环路和重启交换机便可以解决此故障，但在较大的园区网络中查找环路是比较复杂的，需要靠有丰富经验的管理人员进行排查。
路由器端口参数设定有误，会导致找不到对端地址。
用Ping命令或用Traceroute命令查看在对端地址哪个节点出现问题，对该节点参数进行检查和修复。
路由器路由配置错误，会使路由找不到远端地址导致网络错误。
该故障可以用Traceroute工具，进行路由跟踪查找故障点。
解决方法就是正确连接路由器，LAN口连接内网，WAN口应该连接外网，采用正确的路由策略并保证路由方向正确并重新配置路由，就能恢复线路正常。
2.2主机逻辑故障
主机逻辑故障所造成网络故障率是较高的，通常包括网卡的驱动程序安装不当、主机的网络地址参数设置不当、主机网络协议或服务安装不当和主机安全性故障等。
2.2.1网卡的驱动程序安装不当，包括网卡驱动未安装或安装了错误的驱动出现不兼容，都会导致网卡无法正常工作。
我们只要在设备管理器窗口中，检查网卡选项，看是否驱动安装正常，若网卡型号前标示出现“！”或“X”，表明网卡无法正常工作。
只要找到正确的驱动程序重新安装即可解决。
2.2.2主机的网络地址参数设置不当是常见的主机逻辑故障。
比如，主机配置的IP地址与其他主机冲突，或IP地址根本就不在于网范围内，这将导致该主机不能连通。
参照网络内基他主机的TCP/IP参数，包括IP地址、子网掩码、网关和DNS进行递增修改直到恢复网络通信。
2.2.3主机网络协议或服务安装不当也会出现网络无法连通。
主机安装的协议必须与网络上的其它主机相一致，否则就会出现协议不匹配，无法正常通信。
还有一些服务如“文件和打印机共享服务”，不安装会使自身无法共享资源给其他用户，“网络客户端服务”，不安装会使自身无法访问网络其他用户提供的共享资源。
在本地连接属性窗口查看所安装的协议是否与其他主机是相一致的，如TCP/IP协议，NetBEUI协议和IPX/SPX兼容协议等。
其次查看主机所提供的服务的相应服务程序是否已安装，如果未安装或未选中，请注意安装和选中之。
注意有时需要重新启动计算机，服务方可正常工作。
2.2.4主机逻辑故障的另一种可能是主机安全故障。
通常包括感染网络病毒和安全漏洞。
例如ARP病毒，此类病毒攻击的手段有两种：路由欺骗和网关欺骗两种，都会造成网络通信故障。
通常设置静态的MAC-->IP对应表，不要让主机刷新你设定好的转换表，或者是使用防火墙连续监控网络便可解决。
安装软件防火墙和定期进行操作系统升级就可以防止安全漏洞造成的完全问题。
3总结
计算机网络技术发展迅速，网络故障也十分复杂，笔者对中小企业的园区网
络概括出较为常见的故障及其排查方法。
总体来说是遵循先软后硬，先简单后复杂的原则，但是具体情况要依实际情况而定，这就需要网络管理者长期的经验积累。
另外，建立完整的网络规划文档；保证网络的冗余性和可靠性；定期进行网络维护并做好日志；提高网络安全防范意识都是一个网络管理人员在网络维护中需要注意的方面。
参考文献
[1]王琨.网络故障诊断[M].西安电子科技大学出版社，2011.
[2]黄中伟.计算机网络管理与安全技术[M].人民邮电出版社2007。
锐捷问题及解决办法
在维护校园网的时候，首先要有一个比较完整的思路，比如先检查什么，从哪里入手，寻找问题的根源和相应的解决方法。
一般而言，我在维护的时候更偏向于从计算机的ip地址入手，来分析问题可能出现的原因。
比如是192.168开头的首先想到的是无线路由器的DHCP服务是不是启用了或者网线是不是插在了LAN端口；如果ip地址是169.254开头的会想到是不是网线有问题、网络是不是成环了、计算机的DHCP服务是不是未能启动。
下面就来分享一下在维护过程中遇到的常见情况和解决方法：①客户端提示ip地址获取失败、无法连接到认证服务器。
A.ip地址是192.168.x.x。
如果是使用无线路由器的用户，检查主网线是不是插在了W AN 端口；检查路由器设置不是说被重置了，如果是你们知道该怎么做。
B.ip地址是169.254x.x。
如果是只有一台电脑出现这个问题则查看计算机的DHCP服务是否没有启动，可在运行里面输入services.msc，查看DHCP Client是不是启动状态，不是的话就启动并保持自动启动。
如果这个服务是启动的，则尝试ping网关，看看是否能够ping 通网关，排查端口连接问题。
C.ip是10.30.xx。
个别园区可能是10.x.x.x，10开头的就是我们学校正常的内网ip，如果ip地址获取是正确的但是不能认证，就尝试重新获取ip地址。
当然以上情况是在确定ip地址是设置的自动情况下。
②客户端提示用户MAC地址绑定错误。
A.如果是办理的包月套餐的用户，则查看是否更换了平时的连接，比如从无线连接换成了本地连接，这时候只要在自助服务里面自主解绑就行了。
B.如果不是包月套餐用户，出现这个问题大多数是使用本地连接网卡的用户。
在设备管理器里面右键本地连接网卡——属性——高级——网络地址（或者Address）——更改为“不存在”。
③客户端提示动态ip绑定错误。
A.也是从ip地址入手，解决方法参照①。
B.在网络共享中心里打开更改适配器设置，右键相应的网卡，取消掉小锐wifi驱动前面的勾，如果此时能够正常认证就说明是小锐wifi造成的问题，这个问题一般出现在使用本地连接的计算机上。
园区网络设计方案
园区网络设计方案1. 引言随着信息技术的飞速发展，越来越多的企业开始重视园区网络的建设，以满足日益增长的网络需求。
本文将介绍一种园区网络设计方案，使园区内的企业能够高效、稳定地进行网络通信，提升工作效率。
2. 设计目标设计方案的主要目标是满足以下要求：•提供高速稳定的网络连接，满足园区内各企业的网络需求；•实现园区内网络的安全保护，保护企业的网络数据安全；•支持园区内各种常见网络应用，如云计算、视频会议等；•能够灵活扩展和升级，以适应未来的网络扩张需求。
3. 网络架构3.1 主干网络园区网络的主干网络是连接各个企业的核心网络，承载着整个园区网络的数据流量。
主干网络可以采用三层结构，即核心交换机、汇聚交换机和接入交换机。
核心交换机负责处理网络流量的转发和路由，具备高性能和可靠性。
汇聚交换机连接核心交换机和接入交换机，负责网络流量的聚合和分发。
接入交换机连接各个企业的网络设备，提供网络接入。
3.2 边缘网络园区的边缘网络是连接园区内的终端设备的网络，可采用无线或有线的方式实现。
边缘网络的设计应考虑到无线信号覆盖范围、网络带宽和设备连接数等因素，以满足企业员工的网络需求。
4. 网络安全园区网络的安全是设计方案中不可忽视的一部分。
以下是几个关键措施：4.1 防火墙在主干网络入口处设置防火墙，对进出园区网络的数据进行过滤和检查，以保护园区网络免受恶意攻击和病毒感染。
4.2 虚拟专用网络（VPN）通过建立虚拟专用网络，园区内的企业可以在公共网络上建立安全的私有网络，实现远程访问和安全通信。
4.3 访问控制采用访问控制列表（ACL）和身份认证机制，对园区网络的访问进行限制和控制，确保只有授权人员能够访问敏感信息。
5. 网络管理和监控为了确保园区网络的正常运行，需具备良好的网络管理和监控机制。
以下是几个重要环节：5.1 网络拓扑管理使用网络管理系统（NMS）对园区内的网络拓扑进行管理，实时监控网络设备的状态，及时发现和处理故障。

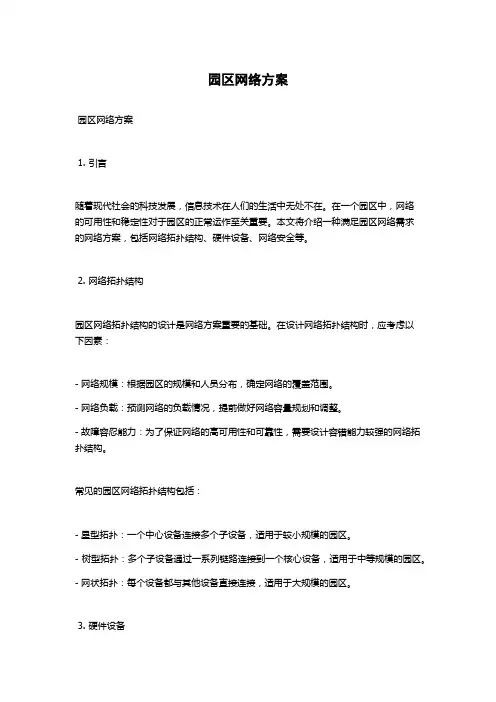

园区网络方案
园区网络方案园区网络方案1. 引言随着现代社会的科技发展，信息技术在人们的生活中无处不在。
在一个园区中，网络的可用性和稳定性对于园区的正常运作至关重要。
本文将介绍一种满足园区网络需求的网络方案，包括网络拓扑结构、硬件设备、网络安全等。
2. 网络拓扑结构园区网络拓扑结构的设计是网络方案重要的基础。
在设计网络拓扑结构时，应考虑以下因素：- 网络规模：根据园区的规模和人员分布，确定网络的覆盖范围。
- 网络负载：预测网络的负载情况，提前做好网络容量规划和调整。
- 故障容忍能力：为了保证网络的高可用性和可靠性，需要设计容错能力较强的网络拓扑结构。
常见的园区网络拓扑结构包括：- 星型拓扑：一个中心设备连接多个子设备，适用于较小规模的园区。
- 树型拓扑：多个子设备通过一系列链路连接到一个核心设备，适用于中等规模的园区。
- 网状拓扑：每个设备都与其他设备直接连接，适用于大规模的园区。
3. 硬件设备选择合适的硬件设备对园区网络的性能和可靠性有着重要影响。
以下是一些常见的硬件设备：- 路由器：用于在不同网络之间转发数据包，具有路由选择、分组交换、分包等功能。
- 交换机：用于局域网内的设备连接和数据交换，具有端口管理、数据转发、QoS等功能。
- 防火墙：用于保护网络安全，过滤非法访问和恶意攻击。
- 无线接入点：用于提供无线网络连接，便于用户移动办公。
在选择硬件设备时，需要考虑以下因素：- 性能：硬件设备的处理能力和速度。
- 可靠性：硬件设备的稳定性和寿命。
- 可管理性：硬件设备的配置和管理的简易性。
- 扩展性：硬件设备的可扩展性，以适应未来可能的网络扩展。
4. 网络安全园区网络的安全性是至关重要的。
以下是一些常见的网络安全措施：- 身份验证：使用密码、Token、双因素认证等方式验证用户的身份。
- 无线网络安全：使用加密技术，如WPA2，对无线网络进行保护。
- 防火墙：设置防火墙规则，限制非法访问和恶意攻击。
- 数据加密：对敏感数据进行加密保护。
网络故障排除应急预案
网络故障排除应急预案随着网络技术的不断发展，网络已经成为我们日常生活和工作中不可或缺的一部分。
然而，网络故障时有发生，一旦网络出现故障，就会给我们的生活和工作带来不便。
因此，建立一套网络故障排除的应急预案是非常重要的。
首先，在建立网络故障排除应急预案时，我们需要明确责任分工。
一个完整的网络故障排除应急预案应该包括拥有网络技术知识的专业人员、网络运维人员和相关部门的联系人。
每个人员在网络故障发生时都应清楚自己的职责，以便快速有效地应对问题。
其次，在应急预案中，需要明确网络故障排除的流程和步骤。
在网络出现故障时，一定要先进行问题诊断，了解故障的具体情况和影响范围。
然后根据故障的性质和严重程度制定相应的解决方案，并尽快实施。
在整个排除故障的过程中，要做好记录工作，以便后续分析和优化。
另外，在网络故障排除应急预案中，也需要考虑备份和恢复措施。
定期对关键数据和系统进行备份，以防止数据丢失或系统不可恢复。
当网络出现故障时，能够及时恢复备份数据和系统也是非常关键的一步。
此外，在网络故障排除应急预案中，还需要考虑与外部资源的合作和沟通。
在处理一些复杂的网络问题时，可能需要借助外部专业机构或厂家的支持和帮助。
与他们保持密切的联系和沟通，可以更快速地解决问题，减少故障给我们带来的损失。
总的来说，建立一套完善的网络故障排除应急预案对于保障网络运行的稳定性和可靠性非常重要。
只有事先做好充分的准备，才能在网络故障发生时迅速有效地应对，最大限度地减少故障给我们带来的损失。
希望以上几点建议对您在制定网络故障排除应急预案时有所帮助。
如果您有任何疑问或需要进一步的指导，欢迎随时与我们联系。
我们将竭诚为您提供帮助和支持。
感谢您的阅读！。
网络设备冗余和链路冗余-常用技术
网络设备及链路冗余部署——基于锐捷设备冗余技术简介随着Internet的发展，大型园区网络从简单的信息承载平台转变成一个公共服务提供平台。
作为终端用户，希望能时时刻刻保持与网络的联系，因此健壮，高效和可靠成为园区网发展的重要目标，而要保证网络的可靠性，就需要使用到冗余技术。
高冗余网络要给我们带来的体验，就是在网络设备、链路发生中断或者变化的时候，用户几乎感觉不到。
为了达成这一目标，需要在园区网的各个环节上实施冗余，包括网络设备，链路和广域网出口，用户侧等等。
大型园区网的冗余部署也包含了全部的三个环节，分别是：设备级冗余，链路级冗余和网关级冗余。
本章将对这三种冗余技术的基本原理和实现进行详细的说明。
8.2设备级冗余技术设备级的冗余技术分为电源冗余和管理板卡冗余，由于设备成本上的限制，这两种技术都被应用在中高端产品上。
在锐捷网络系列产品中，S49系列，S65系列和S68系列产品能够实现电源冗余，管理板卡冗余能够在S65系列和S68系列产品上实现。
下面将以S68系列产品为例为大家介绍设备级冗余技术的应用。
8.2.1S6806E交换机的电源冗余技术图 8-1 S6806E的电源冗余如图8-1所示，锐捷S6806E内置了两个电源插槽，通过插入不同模块，可以实现两路AC 电源或者两路DC电源的接入，实现设备电源的1＋1备份。
工程中最常见配置情况是同时插入两块P6800-AC模块来实现220v交流电源的1＋1备份。
电源模块的冗余备份实施后，在主电源供电中断时，备用电源将继续为设备供电，不会造成业务的中断。
注意：在实施电源的1＋1冗余时，请使用两块相同型号的电源模块来实现。
如果一块是交流电源模块P6800-AC，另一块是直流电源模块P6800-DC的话，将有可能造成交换机损坏。
8.2.2 S6806E交换机的管理板卡冗余技术图 8-2 S6806E的管理卡冗余如图8-2所示，锐捷S6806E提供了两个管理卡插槽，M6806-CM为RG-S6806E的主管理模块。
园区网络实验报告
一、实验目的1. 掌握园区网络的基本概念和组成结构。
2. 熟悉园区网络设备的配置与维护方法。
3. 学习园区网络的故障排除和优化策略。
4. 培养实际操作能力，提高网络管理技能。
二、实验环境及设备1. 实验环境：模拟园区网络环境，包括路由器、交换机、PC机等。
2. 实验设备：两台路由器、两台交换机、三台PC机、网线、双绞线、水晶头等。
三、实验内容1. 园区网络拓扑设计根据实验要求，设计园区网络拓扑结构，包括核心层、汇聚层和接入层。
核心层负责高速数据交换，汇聚层负责连接各个接入层，接入层负责连接终端设备。
2. 网络设备配置（1）路由器配置：- 配置路由器的基本参数，如设备名、密码等。
- 配置接口参数，如IP地址、子网掩码等。
- 配置静态路由，实现不同子网之间的互通。
（2）交换机配置：- 配置交换机的基本参数，如设备名、密码等。
- 配置VLAN，实现不同部门或部门的互通。
- 配置端口参数，如速率、双工模式等。
（3）PC机配置：- 配置PC机的IP地址、子网掩码、网关等参数。
- 设置DNS服务器地址。
3. 网络测试（1）连通性测试：- 使用Ping命令测试不同设备之间的连通性。
- 使用Tracert命令跟踪数据包传输路径。
（2）性能测试：- 使用Iperf工具测试网络带宽。
- 使用Nmon工具监控网络流量。
4. 故障排除根据实验过程中出现的故障现象，分析故障原因，并采取相应的措施进行排除。
5. 网络优化根据实验结果，对园区网络进行优化，提高网络性能和可靠性。
四、实验步骤1. 拓扑设计根据实验要求，绘制园区网络拓扑图，确定设备类型、数量和连接方式。
2. 设备配置（1）路由器配置：- 配置路由器的基本参数。
- 配置接口参数。
- 配置静态路由。
（2）交换机配置：- 配置交换机的基本参数。
- 配置VLAN。
- 配置端口参数。
（3）PC机配置：- 配置PC机的IP地址、子网掩码、网关等参数。
- 设置DNS服务器地址。
配网运行的薄弱点及应对方法分析
配网运行的薄弱点及应对方法分析摘要：农配网的正常运行对我国经济的正常发展有着十分重要的意义,如果国家电网不能够正常运作,那么乡镇经济也必然陷入瘫痪状态。
因此,我们应该对农配网运行的薄弱环节有所了解,在此基础上得到预防和解决方法。
了解了电网运行的薄弱环节之后,针对这些薄弱环节进行改进,保证电网能够正常的运行,不会对人们的正常生活产生影响。
我国的电网始终处于正常运行当中,这对于我国经济的发展有着十分重要的作用。
关键词：农配网运行；应对方法；薄弱点1.农配网运行中的薄弱点分析1.1农配网结构不合理目前由于很多乡镇的电力规划不到位、建设滞后等会造成农配网的网络结构存在一定问题。
其具体表现在以下几个方面：一是对农配网规划与城市规划没有进行紧密的联系，以及城市园区的建设、拆迁等不确定性因素给电网的负荷预测造成了一定的困难，容易引起电网负荷不平衡、电网与社区建设不匹配等问题。
二是随着社会的快速发展，城市人口越来越多，土地价值不断升高，电网会受到通道路由等的制约造成落地难，还有很多乡镇忽略了电缆隧道等，都对电网建设造成了一定影响，为其安全埋下了隐患。
三是农配网设备不合理，操作时容易出现故障，不仅会使停电的范围扩大，还可能使整个电路处于崩溃状态，严重影响了人们的生活。
1.2．社会因素社会因素对农配网运行的影响比较庞杂，主要是农配网设施遭意外损坏或在某些乡镇农配网技术不成熟造成的。
由于经济发展和城市规模的不断扩大，原有的产业布局被打破，相比起来，农配网并没有完全适应和满足这样的需要，二者并没有协调发展。
尤其是在经济比较发达的乡镇，城市和工业的扩展带来导致地面建筑不断扩展，局部乡镇出现了挤占农配网建设空间的情况。
尤其是在城市郊区和城乡结合部，很多高层住宅直接建立在交错的农配网线路之间，在施工期间使用的大型机械都可能对农配网线路造成破坏。
很多建筑企业选择就近农配网作为电力供应，无形中也增加了农配网的压力，私接线缆也造成了农配网运行的不稳定。
幼儿园网络故障反思报告
幼儿园网络故障反思报告引言网络故障是幼儿园教育管理中不可避免的问题之一。
本次网络故障给我们上了一堂意外的教育课程，使我们深刻认识到良好的网络环境对幼儿园教育的重要性。
通过本次网络故障，我们要深入分析原因，总结教训，寻求解决方案，确保今后幼儿园网络的稳定与安全。
问题分析1. 硬件设施滞后：幼儿园网络设备老化，部分路由器、交换机和电缆已超过使用寿命，无法满足幼儿园业务需求。
2. 网络配置不合理：部分设备配置存在问题，例如，部分设备的IP 地址冲突、网络拓扑结构不清晰等。
3. 安全风险低估：我们过于依赖一些基础设施的安全性，对于网络安全的防护措施安排不够完善。
教训总结1. 更新设备：幼儿园需要定期检查硬件设备，及时更换老化的设备以确保网络稳定运行。
2. 合理配置网络：原先的配置问题导致网络故障，我们应当加强对网络设备的合理配置和维护，避免出现类似的问题。
3. 安全防护加强：我们应当不断提高安全意识，建立网络安全意识教育体系，加强幼儿园对网络安全的保护措施。
解决方案1. 更新设备：购买新设备，确保设备的能力和技术满足幼儿园业务需求。
2. 配置优化：合理配置子网，优化网络拓扑结构，避免IP地址冲突等配置问题。
3. 加强安全措施：提高网络安全意识教育，设置防火墙、入侵检测等安全系统。
行动计划1. 确定更新设备的预算，并购买新设备，替换老化的设备。
2. 召开网络配置研讨会议，评估网络的瓶颈和问题，并制定详细的网络配置方案，合理配置网络设备。
3. 开展网络安全培训，提高全体教职工的网络安全意识，建立网络安全防护意识。
4. 引入专业的网络安全公司，进行网络安全评估，完善网络安全措施。
结论通过本次网络故障反思，我们认识到硬件设施的更新、网络配置的优化和安全措施的加强对幼儿园网络稳定运行的重要性。
我们将根据反思报告提出的解决方案，制定行动计划，确保今后幼儿园网络的稳定和安全。
同时，我们也要加强专业知识的学习，保持对新技术的关注和应用，不断提高自身在网络管理方面的能力水平。
园区网络故障分析与处理
排除故障
通过ping网卡回环地址127.0.0.1发现不通
卸载并重新安装TCP/IP协议，故障消失
故障分析
由于本地计算机TCP/IP协议栈故障，导致网卡不能正常工作
网络层故障分析与处理
网络层常见的故障包括：
没有启用路由选择协议，或路由选择协议配置不正确 不正确的网络IP地址 不正确的子网掩码 DNS和IP的不正确地绑定
配置故障
如果网络中只有一台电脑有问题，那么要查找此电脑的配置 如果网络中多台电脑都有相同问题，那么就是网络设备的问题
操作系统故障
许多机器出现可以成功登陆网页，但没法浏览信息，或者总是出 现“该页无法显示” 所有电脑都有“网上邻居”图标，但是打开“网上邻居”后，什 么也没有
课程议题
排除故障
通过tracert命令发现到达网关后无法到达公司WEB服务器 检查物理线路，发现公司WEB服务器网线断路
故障分析
由于本地计算机能够访问网关，也能够访问外部网站，只是不能访问公司 WEB服务器。所以首先查看物理线路是否连接好
数据链路层故障
故障示例:
配置好IP地址以后仍然不能上网，无其他现象
数据链路层故障分析与处理
网络层故障分析与处理 传输层与高层故障分析与处理
学习目标
通过本章的学习，希望您能够：
掌握网络排错思路 掌握物理层故障分析与处理 掌握数据链路层故障分析与处理
掌握网络层故障分析与处理
掌握传输层与高层故障分析与处理
课程议题
网络排错思路
排错思路
检测方法
应首先检查并校正本机的IP地址和子网掩码、DNS设置，然后检测本机与 网关的连通性、本机与其他网络的连通性。如果不能与其他网络连通，则 应检查并纠正路由协议的配置
园区网络多重网络安全技术机制
DCWTechnology Analysis技术分析51数字通信世界2024.03园区网络是现代企业和机构运行的重要组成部分，支撑着日常业务和通信需求。
如今，随着网络技术的快速发展和网络安全威胁日益复杂化，保障园区网络的稳定运行和数据安全已成为一项重要挑战。
多重网络安全技术机制是应对这一挑战的有效手段，通过综合运用多种网络安全技术，可以增强园区网络的安全防护能力，降低安全风险。
1 博物园区网络安全的层次结构博物园区网络安全是一个多层次的防御体系，为了确保园区网络的安全稳定运行，需要采取多重网络安全技术机制。
1.1 博物馆内运行安全博物馆内运行安全是园区网络安全的基础层次，主要包括设备运行安全和网络连接安全。
设备掉电可能会造成运行中断和数据丢失，因此需要采取UPS 和双机热备等措施来保证设备的不间断运行[1]。
另外，核心交换机与楼层交换机之间采用双链路光纤连接，并设置聚合口，以提高网络通信带宽并实现双链路的热备份。
这些措施可以确保园区网络的稳定运行，为其他层次的安全提供基础保障，安全层次及对应措施如表1所示。
表1 安全层次及对应措施一览表安全层次 描述措施设备运行安全保证设备在断电和故障情况下的正常运行UPS 供电、双机热备网络连接安全保证网络连接的稳定性和带宽双链路光纤连接、聚合口、冗余设计1.2 网络设备安全防范网络设备是园区网络的重要组成部分，对网络设备的安全防范是园区网络安全防御的第二个层次。
为了保护网络设备免受攻击和病毒的侵害，需要采取一系列防御措施。
（1）防火墙是网络设备安全防范的第一道防线，负责设置安全策略，并根据流量统计进行相应的安全防护。
防火墙能够过滤非法访问和恶意流量，从而保护网络免受外部攻击。
（2）WAF （Web 应用防火墙）是专门针对Web 应用攻击的一种网络安全设备，能够实时更新病毒数据库，识别并防御常见的Web 应用攻击，如SQL 注入、跨园区网络多重网络安全技术机制朱泽华（上海科技馆，上海 200127）摘要：文章设计了园区网络多重网络安全技术机制，包括网络拓扑结构、安全设备、访问控制、密码策略、监测与防护以及终端设备管理等。
