消防设施简介(1)
灭火器配置及消防设施
中危险级 较重要 较密集 较多 较多 较迅速 较难 较大
丙类
轻危险级 一般 不密集 较少 较少 较缓慢 容易 较小
丁、戊类
划分危险等级时,民用建筑按序号1~6栏的因素划分,工业建筑按序号4~8栏的因素划分， 凡易造成重大财产损失或人员群死群伤的场所均属严重危险级，
2 灭火器配置计算
灭火器的灭火级别 灭火级别是指灭火器扑灭不同种类火灾的效能,由表示灭火效能的数字和灭火种类 的字母表示 如3A、21B ,数字越大,灭火能力越强；字母A、B分别表示扑灭A、B 类火灾的能力， 灭火级别与灭火器充装的灭火剂的品种和数量 即灭火器的类型和规格 有关，不 同类型和规格的手提式灭火器的灭火级别见表4的序号1和2栏,推车式灭火器见表 5， 灭火器铭牌上都标注有灭火器的灭火级别，
2 灭火器配置计算
火灾发生场所的危险等级
表2 工业与民用建筑划分危险等级的因素
民用建筑
工业与民用建筑
工业建筑
序号
1
2
3
4
5
6
7
8
划分因素
使用性质
人员 密集程度
用火用电
可燃物 数量
火灾 扑救 蔓延速度 难易程度
火灾 危险性
生产、使用、储存 物品的火灾危险性
严重危险级 重要 密集
多
多 迅速 困难 大
甲、乙类
灭火器配置的基本要求：
一个计算单元内配置的灭火器不得少于2具 每个设置点的灭火器数量不宜多于5具 灭火器应设置在明显和便于取用的地方,且不得影响安全疏散 手提式灭火器宜与消火栓一同设置于组合式消防柜内 灭火器不宜设置在潮湿和腐蚀性强的地点 灭火器不得设置在超出其使用温度范围的地点 灭火器使用温度范围上限为 55℃,下限分别为：氮气作驱动气体的干粉灭火器为-20℃,二氧化碳作驱动气体的 干粉灭火器为-10℃；加防冻剂的泡沫或水型灭火器为-10℃,不加防冻剂的为 +5℃
消防设施介绍范文
消防设施介绍范文消防设施是一种用于预防、检测和抑制火灾的设施。
它们是为了保护人们的生命财产安全而设计和安装的。
以下是一些主要的消防设施的介绍。
1.灭火器：灭火器是一种用于小规模火灾的常见消防设备。
它们使用压缩气体、泡沫或干粉等物质来抑制火灾。
灭火器通常通过挂在墙壁上或放置在易燃区域附近的指定位置进行存放。
2.自动喷水灭火系统：自动喷水灭火系统是一种通过水的流动来抑制火灾的系统。
它们包括灭火水箱、管道网络、消防泵和喷头等组件。
当火灾被检测到时，系统会自动启动，并通过喷头喷洒水来抑制火源。
3.灭火栓系统：灭火栓系统是一种用于大规模火灾的常见消防设施。
它们由消火栓、消火栓泵和水源等组件组成。
消防员可以通过消火栓连接水源，然后使用消防栓水枪来灭火。
4.烟雾探测器：烟雾探测器是一种用于检测火灾烟雾的设备。
它们通常安装在房间的天花板上或墙壁上。
当探测器检测到烟雾时，它会触发警报声，提醒人们火灾的发生。
5.防火门：防火门是一种能够阻止火势蔓延的特殊门。
它们由阻燃材料制成，能够在火灾时提供有效的隔离和保护。
防火门通常安装在建筑物的重要区域，如楼梯间和走廊。
6.自动喷水灭火系统：自动喷水灭火系统是一种通过使用喷水来抑制火灾的设备。
它们通常用于大型建筑物和工业设施，如办公楼和工厂。
自动喷水灭火系统采用一系列传感器和控制阀，能够及时探测和抑制火灾。
7.逃生通道：逃生通道是指在火灾发生时，人们可以使用的安全通道。
逃生通道应具备足够的宽度和高度，以容纳人员顺利逃生。
此外，逃生通道应经过适当的标识和照明，以帮助人们在黑暗中找到出口。
8.报警系统：火灾报警系统是一种用于检测和报警火灾的设备。
它们通常由烟雾探测器、温度传感器和警报器等组成。
当火灾发生时，系统会自动触发警报器，提醒人们火灾的发生。
9.紧急照明系统：紧急照明系统是一种在火灾情况下提供照明的设备。
它们通常使用备用电源，能够在火灾发生时提供持续的照明。
紧急照明系统可以帮助人们顺利逃离火灾现场，避免混乱和伤害。

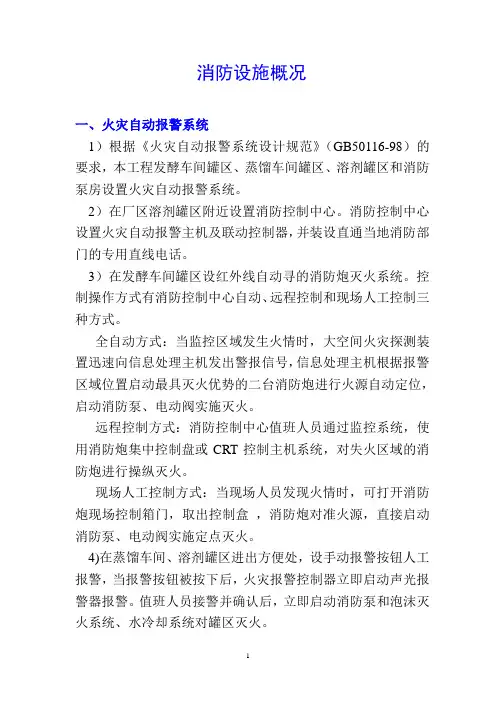

消防设施概况(1)
消防设施概况一、火灾自动报警系统1）根据《火灾自动报警系统设计规范》（GB50116-98）的要求，本工程发酵车间罐区、蒸馏车间罐区、溶剂罐区和消防泵房设置火灾自动报警系统。
2）在厂区溶剂罐区附近设置消防控制中心。
消防控制中心设置火灾自动报警主机及联动控制器，并装设直通当地消防部门的专用直线电话。
3）在发酵车间罐区设红外线自动寻的消防炮灭火系统。
控制操作方式有消防控制中心自动、远程控制和现场人工控制三种方式。
全自动方式：当监控区域发生火情时，大空间火灾探测装置迅速向信息处理主机发出警报信号，信息处理主机根据报警区域位置启动最具灭火优势的二台消防炮进行火源自动定位，启动消防泵、电动阀实施灭火。
远程控制方式：消防控制中心值班人员通过监控系统，使用消防炮集中控制盘或CRT控制主机系统，对失火区域的消防炮进行操纵灭火。
现场人工控制方式：当现场人员发现火情时，可打开消防炮现场控制箱门，取出控制盒，消防炮对准火源，直接启动消防泵、电动阀实施定点灭火。
4)在蒸馏车间、溶剂罐区进出方便处，设手动报警按钮人工报警，当报警按钮被按下后，火灾报警控制器立即启动声光报警器报警。
值班人员接警并确认后，立即启动消防泵和泡沫灭火系统、水冷却系统对罐区灭火。
5）火灾自动报警系统的配电线路，均采用电缆或铜芯导线穿热镀锌钢管暗敷设，埋深≥3cm,明敷设时表面应涂防火涂料。
二、可燃气体检测报警系统1）本工程所包含的生产区域中：蒸馏车间、溶剂罐区为易燃、易爆场所，生产装置区为甲类防爆区。
根据《石油化工企业可燃气体和有毒气体检测报警设计规范》（SH3063-1999）的要求设置可燃气体检测报警系统。
2）蒸馏车间可燃气体检测报警主机放在车间控制室，溶剂罐区可燃气体检测报警主机放在临近溶剂罐区的消防控制中心。
3）可燃气体检测报警探测器安装在蒸馏车间和溶剂罐区易产生可燃气体泄露和积聚的位置。
根据生产区域可燃气体的性质选择探测器类型，探测器均为防爆型。

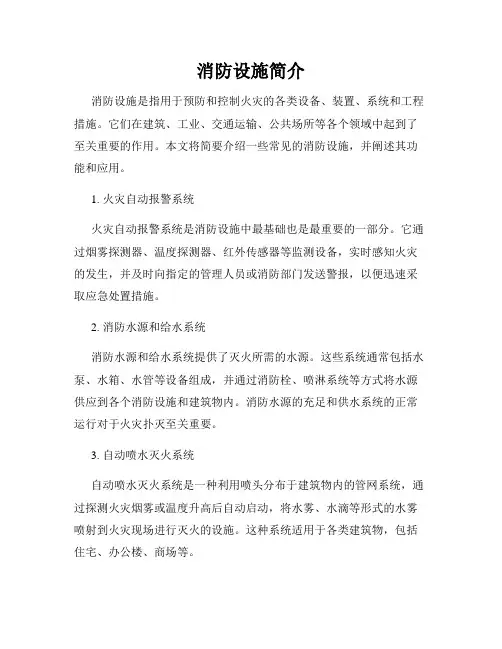

消防设施简介
消防设施简介消防设施是指用于预防和控制火灾的各类设备、装置、系统和工程措施。
它们在建筑、工业、交通运输、公共场所等各个领域中起到了至关重要的作用。
本文将简要介绍一些常见的消防设施，并阐述其功能和应用。
1. 火灾自动报警系统火灾自动报警系统是消防设施中最基础也是最重要的一部分。
它通过烟雾探测器、温度探测器、红外传感器等监测设备，实时感知火灾的发生，并及时向指定的管理人员或消防部门发送警报，以便迅速采取应急处置措施。
2. 消防水源和给水系统消防水源和给水系统提供了灭火所需的水源。
这些系统通常包括水泵、水箱、水管等设备组成，并通过消防栓、喷淋系统等方式将水源供应到各个消防设施和建筑物内。
消防水源的充足和供水系统的正常运行对于火灾扑灭至关重要。
3. 自动喷水灭火系统自动喷水灭火系统是一种利用喷头分布于建筑物内的管网系统，通过探测火灾烟雾或温度升高后自动启动，将水雾、水滴等形式的水雾喷射到火灾现场进行灭火的设施。
这种系统适用于各类建筑物，包括住宅、办公楼、商场等。
4. 自动喷雾灭火系统自动喷雾灭火系统是应对特定场所和特定火灾危险的消防设施。
它通过喷头释放雾状化学灭火剂，形成均匀的雾状细水滴，迅速降低火灾区域的温度，并抑制火焰的蔓延。
该系统常用于电力设备、计算机机房、高温工作区等场合。
5. 漏电火灾自动报警系统漏电火灾自动报警系统是一种专门用于监测电气设备或线路漏电情况的设施。
一旦系统检测到漏电情况，会自动触发警报并切断电源，以避免漏电引发火灾。
该系统广泛应用于工业、商业和住宅建筑中，提高了电气设备的安全性。
6. 气体灭火系统气体灭火系统是利用一种或多种特殊的气体来抑制火灾蔓延的设施。
常见的气体灭火剂包括二氧化碳、氟利昂、惰性气体等。
这些气体化学性质稳定，在灭火时不会增加额外的氧气或燃料，同时也不会对人体造成危害。
因此，气体灭火系统常用于电子设备、机械设备、图书馆等特殊场所。
7. 防烟排烟系统防烟排烟系统用于控制火灾烟雾的扩散和排除烟雾，提供疏散通道的痕设施。
消防设施简介
信号输入设备: 各种探测器、手动报警按钮、消火栓按钮、监 视模块（输入模块）
信号输出设备： 警铃、声光报警器、控制模块（输出模块）
通讯显示设备： 区域显示盘、CRT显示系统
火灾自动火报灾自警动报系警系统统构的成构示意成图 与原理
以松下EBL8000系统为例
显示盘
N
N
1 1
自动喷水灭火系统构成及工作原理
接自市政管网
自动喷水灭火系统构成及工作原理
湿式报警阀工作原理.exe
自动喷水灭火系统构成及工作原理
干式自动喷水灭火系统
干式系统主要由闭式喷头、管网、干式报警阀、充气设备、 报警装置和供水设备组成。平时报警阀后管网充有压力气体， 水源至报警阀前端的管段内充有压力水。 干式自动喷水灭火系统在火灾发生时，火源处温度上升，使 火源上方喷头开启，首先排出管网中的压缩空气，于是报警 阀后管网压力下降，干式报警阀阀前压力大于阀后压力，干 式报警阀开启，水流向配水管网，并通过已开启的喷头喷水 灭火。
2. 手动控制方式：水幕电磁阀和水幕泵的启动、停止、运 行状态触点引至消控室内的手动控制盘，实现水幕电磁 阀和水幕泵的直接手动启动、停止，并显示水泵的运行 状态。
消防设施的联动控制
水幕系统（用于保护防火卷帘时）的联动控制图：
消防设施的联动控制
水幕系统（用于防火分隔时）的联动控制图：
消防设施的联动控制
火灾报警 控制器
多线 联动盘
接至系统 管网
信号阀
雨淋阀 信号阀
消防水泵 水泵控制柜
供水环网示意
图例: 感烟探测器 感温探测器 控制模块 监视模块 电磁阀
应急手动站
报警线路 控制线路
自动喷水灭火系统构成及工作原理

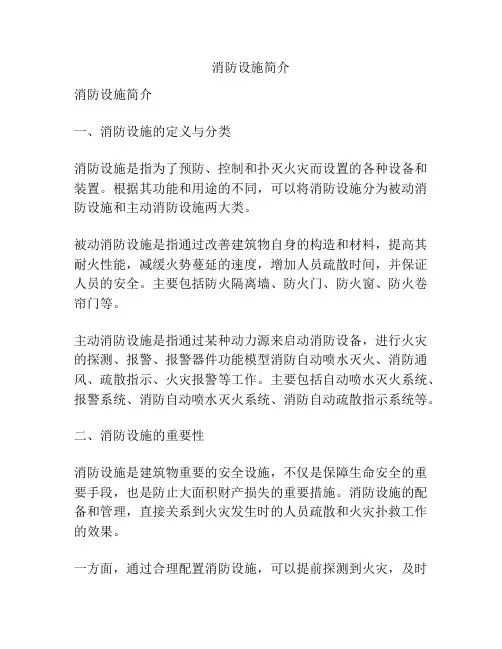

消防设施简介
消防设施简介消防设施简介一、消防设施的定义与分类消防设施是指为了预防、控制和扑灭火灾而设置的各种设备和装置。
根据其功能和用途的不同，可以将消防设施分为被动消防设施和主动消防设施两大类。
被动消防设施是指通过改善建筑物自身的构造和材料，提高其耐火性能，减缓火势蔓延的速度，增加人员疏散时间，并保证人员的安全。
主要包括防火隔离墙、防火门、防火窗、防火卷帘门等。
主动消防设施是指通过某种动力源来启动消防设备，进行火灾的探测、报警、报警器件功能模型消防自动喷水灭火、消防通风、疏散指示、火灾报警等工作。
主要包括自动喷水灭火系统、报警系统、消防自动喷水灭火系统、消防自动疏散指示系统等。
二、消防设施的重要性消防设施是建筑物重要的安全设施，不仅是保障生命安全的重要手段，也是防止大面积财产损失的重要措施。
消防设施的配备和管理，直接关系到火灾发生时的人员疏散和火灾扑救工作的效果。
一方面，通过合理配置消防设施，可以提前探测到火灾，及时报警，迅速采取灭火措施，避免火灾扩大及人员伤亡的发生。
另一方面，消防设施可以加强建筑物的防火性能，延长火势蔓延时间，给人员逃生争取宝贵的时间。
同时，消防设施还能提供逃生指示，引导人员快速有序地疏散，避免火灾时的踩踏事件。
三、常见的消防设施及其功能1. 自动喷水灭火系统自动喷水灭火系统是一种通过水的喷射冷却和灭热来达到灭火目的的装置。
它可以通过火焰或者烟气传感器探测到火灾信号后，自动启动喷淋头进行灭火。
自动喷水灭火系统主要应用于大型、高层建筑和人员密集场所，如商场、超市、大型仓库等。
它的主要作用是在火灾初期实现灭火，抑制火势蔓延，为人员疏散争取时间。
2. 火灾报警系统火灾报警系统是一种通过感应、检查、传输和提示等环节，对火灾发生时发出警报信号的设备。
它可以通过可燃气体探测器、烟火探测器等设备，实现对火灾的早期预警和报警功能。
火灾报警系统主要应用于公共场所、工业厂房、办公楼等地方。
它的主要作用是在火灾发生时及早发出报警信号，引导人员疏散，并通知相关部门及时采取灭火措施。
(一)消防设施设备类型
（3）自动喷淋： 自动喷淋：
自动喷淋头：当室内或局部的温度达到68°C时，自 68° 68 动喷淋头上的红色玻璃管（内装水银）会自动爆裂而喷水灭 （内装水银） 火。喷洒范围是直径为3米的圆。 3 注意：在日常营业活动中严禁在自动喷淋头上挂物、 注意：在日常营业活动中严禁在自动喷淋头上挂物、乱 挂广告，搬运货物时要注意，不要碰到喷淋头。 挂广告，搬运货物时要注意，不要碰到喷淋头。
当室内（或局部）的烟雾或尘雾达到一定浓度时，烟 感器会自动报警，起到预警的作用。上面的红色指示灯长 亮（引起报警）或不亮（无电源）为不正常，闪烁时为正 常。
（9）温感器： 温感器：
当室内（或局部）的温度达到63 63摄氏度时，温感器会 63 自动报警，起到预警的作用，上面的红色指示灯长亮（引 起报警）
（一）消防设施设备类型
1、消防设施（十一类）： 消防设施（十一类）： 灭火器、消防栓、自动喷淋、消防排烟口、 灭火器、消防栓、自动喷淋、消防排烟口、 消防通道、安全出口标示牌、防火卷帘门、 消防通道、安全出口标示牌、防火卷帘门、烟感 器、温感器、报警钟、应急灯 温感器、报警钟、 其中灭火器材：灭火器、消防栓、 其中灭火器材：灭火器、消防栓、自动喷淋 2、 消防硬件设施设备统计表
双龙天虹商场常用电话号码： 2、双龙天虹商场常用电话号码：
分店所在区域派出所报警电话： 84811117 消防控制中心： XXXXXX 防损分部电话： 84868119火警 、匪 警、急救：110 交通意外：122
消防设施`灭火器材情况
消防设施、灭火器材情况一、酒店消防设施设备器材简介1、火灾自动报警系统：酒店各楼层区域设置了烟、温感报警设备，共8个回路。
发生火灾时通过烟、温感探头把火警信号传到消防中心主机报警。
（1）烟感探测器：光电式探头，设置在酒店地下层、餐厅、宴会厅、每间客房各通道、公共区域等上方，数量共计：796个。
（2）温感探测器：差定温式，设置在1至3楼厨房、KTV包房等处，数量共计：98个。
（3）手动报警按钮报警器：安装在酒店每一个消防栓附近，数量共计：120个。
（4）消防栓按钮报警器：安装在酒店每一个消防栓附近，数量共计：120个。
（5）电脑报警控制主机：可显示某个具体位置的报警、楼层、房号、时间、日期并能自动保存、打印等功能。
（6）智能火灾报警显示器：可显示某个具体位置探测器的动作情况。
（7）消防联动控制主机：海湾牌GST，JB-QT-GST5000，联动型。
设在消防中心内，其功能动作如下；1）能显示排烟风机系统工作情况。
（排烟风机共16台）2）能显示新风机系统工作情况。
（新风机共33台）3）能显示喷淋水管水流动作的情况。
4）5部电梯连锁迫降动作情况。
（当发生火灾烟感器报警后，四部客用电梯迫降到首层，一部员工电梯自动迫降返回首层提供消防员之用）5）显示喷淋泵工作情况；6）显示消防栓泵工作情况；7）当火灾事故解除后，报警区域可以消音、复位。
8）能自动检测报警线路、各探测器有无故障，有故障时会发出音光示警，应及时抢修。
2、紧急消防广播系统：该系统由一个广播发送器、一个楼层分区器、一个监听器、播放机、功放机、麦克风和话筒构成。
该系统设在消防中心内，发生火灾报警时能自动与消防报警主机连动对火警楼层和相邻楼层进行广播，也可通过麦克风和话筒指挥员工引导住店客人，安全疏散到达指定地点。
3、自动喷淋灭火系统：该系统由设置在水泵房内的2台喷淋水泵和2台稳压泵，配10个压力开关、4个报警阀、20个水流指示器，以及设在各楼层走廊及公共区域的2300个(SAS68度)喷淋头组成。
精选建筑消防设施设备知识概述
5）信息传输功能 消防控制室图形显示装置在接收到系统的火灾报警信号后10s内能将报警信息按规定的通信协议格式传送给城市消防远程监控中心。（5）组成与工作原理 消防控制室图形显示装置与火灾报警控制器和消防联动控制器进行通信，及时接收消防系统中的设备火警信号、联动信号和故障信号，并通过图形终端把火警信息、故障信息和联动信息直观地显示在建筑平面图上，从而使消防管理人员能够方便及时地处理火灾事故。消防控制室图形显示装置的组成见下图。
消防联动控制设备的构成框图
（1）消防联动控制器 消防联动控制器是消防联动控制设备的核心组件。它通过接收火灾报警控制器发出的火灾报警信息，按预设逻辑对自动消防设备实现联动控制和状态监视。消防联动控制器可直接发出控制信号，通过驱动装置控制现场的受控设备。对于控制逻辑复杂，在消防联动控制器上不便实现直接控制的情况，通过消防电气控制装置（如防火卷帘控制器、气体灭火控制器等）间接控制受控设备。
1）计算机主机 计算机主机用于管理消防控制室图形显示装置的所有资源。存储记录火灾报警和消防联动控制的信息，包括报警时间、报警部位、复位操作、消防联动设备的启动和动作反馈等信息，完成数据存取、档案管理、采样信号分析、逻辑判断、系统时钟以及人机交互界面等项管理。 2）通信模块 火灾报警控制器和消防联动控制器一般通过计算机上的RS232口直接与PC机连接，但这种连接方式的距离较短。考虑到实际应用的一些特殊要求，一般在火灾报警控制器、消防联动控制器与计算机之间连接一个通信模块，实现远程通信。通信模块通过CAN或RS485总线与火灾报警控制器和消防联动控制器通信。当系统有火警、故障、联动等信息时，火灾报警控制器和消防联动控制器将信息上传给通信模块，通信模块把接收的信息转换成RS232格式，通过RS232接口传送给计算机主机。 3）软件 软件是消防控制室图形显示装置的灵魂，实现报警信息和消防联动信息的接收、转换、存储、显示、打印等管理。消防控制室图形显示软件的硬件载体为计算机主机。 4）电源单元 电源单元用于为消防控制室图形显示装置供电
消防器材简介
（消防设施、设备简介）
温感（定温型感应器）：
温感又称火警探测器或热感应器，属于自动报警系统，装置在 天花板的适当位置，当火警发生或其它因素使室内温度突然上升至83°C以上时（本酒店厨房安装时调温），感应器即受热膨胀，此时 火警警铃便会自动鸣响。
烟感（侦烟式感应器）：
烟感是因烟雾遮蔽光源而自行启动，火警发生必然产生烟 或使温度升高，使感应器自行进行广播。
按下“火警压下”后警铃响
火警手报按钮：
如生现火警，按下“火警压下”按钮，消防中心火灾报警控制器会 立即接收到火警迅息，同时警铃响起，以达到报警效果。
、、、
喷淋（自动洒水系统）：
喷淋一般装置在天花板上，当火灾发生时或室内 温度升高，到68°c的情况下此设设自动洒水，同 时启动警铃，传递火警讯息。
警铃：
按下手动报警按钮后，警铃会立即响起
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防设施简介(1)
防排烟系统
消防设施简介(1)
消防设施简介(1)
消防设施的联动控制
六、消防设施的联动控制
消防设施简介(1)
消防设施的联动控制
自动喷水灭火系统的联动控制
湿式、干式系统的联动控制
1. 自动控制方式：火灾自动报警系统接收到湿式报警阀压 力开关的动作信号，联动喷淋泵启动；压力开关的动作 触点信号直接接至喷淋泵控制箱，直接启动喷淋泵。
2. 手动控制方式：将喷淋泵控制箱的启动、停止、运行状 态触点直接引至消控室内的手动控制盘，实现喷淋消防 泵的直接手动启动、停止，并显示水泵的运行状态。
消防设施简介(1)
室外消火栓系统
消防设施简介(1)
室内消火栓系统
二、室内消火栓系统
消防设施简介(1)
室内消火栓系统
室内消火栓系统
• 分类
1. 常高压系统：平时消火栓管网里的水压达到工 作压力。
主要内容
一．室外消火栓系统 二．室内消火栓系统 三．自动喷水灭火系统 四．火灾自动报警系统 五．防排烟系统 六．消防设施的联动控制系统
消防设施简介(1)
室外消火栓系统
一、室外消火栓系统
消防设施简介(1)
室外消火栓系统
室外消火栓系统 给建筑物室外灭火供水，给消防车供水
防排烟系统
•防烟系统的原理分为两种：一种是利用加压送 风造成的余压来防止烟气进入；一种是通过可开 启的外窗将该部位产生的烟气排出。
•防烟设施分为两种：一种是机械加压送风的防 烟设施；一种是可开启外窗的自然排烟设施。
•防烟系统设置的部位：防烟楼梯间及其前室、 消防电梯前室、合用前室和封闭避难层（间）。
消防设施简介(1)
自动喷水灭火系统构成及工作原理
预作用自动喷水灭火系统
主要由闭式喷头、管网系统、预作用阀组充气设备、 供水设备、火灾探测报警系统等组成。 预作用系统，平时预作用阀后管网充以低压压缩空 气或氮气(也可以是空管)，火灾时，由火灾探测系 统自动开启预作用阀，使管道充水呈临时湿式系统。
消防设施简介(1)
自动喷水灭火系统
自动喷水灭火系统
• 分类 • 系统构成工作及原理
消防设施简介(1)
自动喷水灭火系统的分类
闭式系统：整个管网系统是封闭的，采用闭式 喷头，喷头的感温、闭锁装置只有在预定的温 度环境下，才会脱落，开启喷头。因此，在发 生火灾时，这种喷水灭火系统只有处于火焰之 中或临近火源的喷头才会开启灭火。
开式系统：雨淋灭火系统、水幕灭火系统、水喷 雾灭火系统。
消防设施简介(1)
自动喷水灭火系统构成及工作原理
湿式自动喷水灭火系统：
一般包括闭式喷头、管道系统、湿式报警阀和供水设备。
湿式报警阀的上下管网内均充以压力水。当火灾发生时， 火源周围环境温度上升，导致火源上方的喷头开启、出 水、管网压力下降，报警阀后压力下降致使阀板开启， 接通管网和水源，供水灭火。与此同时，部分水由阀座 上的凹形槽经报警阀的信号管，带动水力警铃发出报警 信号。压力开关动作发出电信号，启动水泵供水。如果 管网中设有水流指示器，水流指示器感应到水流流动， 也可发出电信号报警。
83 00
83 01
--
83 03
83 00
83 01
--
83 03
83 00
Y K.
83 01 输入/输出模块
手动报警按钮
8330100 83 03
输出模块
83 02
双动作输入/输出模块 YOK.
防火卷帘门
--
切换模块 压力开关 排烟口
水流指示器
消防设施简介(1)
探测器的分类
探测器的分类：
• 感烟类探测器：点型光电感烟探测器、红外感烟 光束探测器、空气采样式探测器 • 感温类探测器：点型定温探测器、点型差温探测 器、点型差定温探测器、线性感温电缆 • 感光类探测器：火焰探测器
3. 喷淋干管水流开关动作信号仅作为系统的动作监视信号， 不作为联动信号。
消防设施简介(1)
消防设施的联动控制
自动喷水灭火系统的联动控制图：
消防设施简介(1)
消防设施的联动控制
雨淋系统、水喷雾系统的联动控制
1. 自动控制方式：由同一防护区域内两个及以上独立的火 灾探测器或一个火灾探测器和一个手动报警按钮等设备 的报警信号作为雨淋阀开启的联动触发信号，控制该防 护区域的雨淋阀、雨淋泵的启动。
消防设施简介(1)
消防设施的联动控制
水幕系统（用于防火分隔时）的联动控制图：
消防设施简介(1)
消防设施的联动控制
消火栓系统的联动控制
1. 自动控制方式：消火栓按钮的动作信号，通过硬线直接 接入消火栓泵控制箱启动消火栓泵，水泵启动信号反馈 回消火栓按钮点亮按钮灯。同时火灾报警控制器接收到 消火栓按钮报警信号联动启动消火栓泵。
消防设施简介(1)
火灾自动火报灾自警动报系警系统统构的成构示意成图 与原理
以松下EBL8000系统为例
显示盘
N
N
1 1
显示盘
4 4 44
报警 控制器
（联动型）
YW
YW
83 02C 83 02C
消防泵
83 02C 83 02C
排烟机
消防设施简介(1)
2020/11/25
消防设施简介(1)
消防设施简介
什么是消防设施？
消→消灭、灭火→灭火器、消火栓、自动喷 水灭火设施
防→防止火势蔓延、防止人员财产损失→防 火门、防火卷帘、火灾自动报警系统、防 排烟系统、应急照明疏散指示系统
消防设施简介(1)
•防烟系统设备构成：正压送风机、正压送风阀、 风口、防火阀等
消防设施简介(1)
防排烟系统
消防设施简介(1)
防排烟系统
消防设施简介(1)来自排烟系统排烟系统的原理分为两种：一种是利用排烟风口、 管道、风机将产生的烟气排出；一种是通过可开 启的外窗将该部位产生的烟气排出。 排烟设施分为两种：一种是机械排烟；一种是可 开启外窗的自然排烟。
水幕系统可安装在舞台口、门窗、孔洞用来阻火、
隔断火源。水幕系统还可以用来冷却这些防火隔断
物。水幕系统还可作为防火分区的手段，在建筑面
积超过防火分区的规定要求，而工艺要求又不允许
设防火隔断物时，可采用水幕系统来代替防火隔断
设施。
消防设施简介(1)
火灾自动报警系统
2. 手动控制方式：水幕电磁阀和水幕泵的启动、停止、运 行状态触点引至消控室内的手动控制盘，实现水幕电磁 阀和水幕泵的直接手动启动、停止，并显示水泵的运行 状态。
消防设施简介(1)
消防设施的联动控制
水幕系统（用于保护防火卷帘时）的联动控制图：
消防设施简介(1)
自动喷水灭火系统构成及工作原理
消防设施简介(1)
自动喷水灭火系统构成及工作原理
消防设施简介(1)
自动喷水灭火系统构成及工作原理
雨淋灭火系统、水幕灭火系统
这两种系统的组成和工作原理与水喷雾系统类似。 雨淋系统适用于燃烧猛烈、蔓延迅速的严重危险建 筑构成场所，如剧院舞台上部、大型演播室、电影 摄影棚等等。
消防设施简介(1)
防排烟系统
五、防排烟系统
消防设施简介(1)
防排烟系统
防排烟系统目的是解决火灾时烟气蔓延的问题， 保证人员疏散安全。 防排烟系统分为防烟系统和排烟系统两种。
消防设施简介(1)
2. 手动控制方式：控制阀和雨淋泵的启动、停止、运行状 态的触点直接引至消控室内的手动控制盘，实现控制阀 和雨淋泵的直接手动启动、停止并显示泵的运行状态。
3. 雨淋阀的开启不应先于雨淋泵的启动。
消防设施简介(1)
消防设施的联动控制
雨淋系统、水喷雾系统的联动控制图：
消防设施简介(1)
室内消火栓系统原理
常高压系统
市政给水管网的压力 和流量能满足设计要 求
消防设施简介(1)
室内消火栓系统原理
临时高压系统
消防设施简介(1)
自动喷水灭火系统
三、自动喷水灭火系统
开式系统：整个管网系统是开放的，采用开式 喷头，开式喷头处于常开状态。发生火灾时， 火灾所处的系统保护区域内的所有开式喷头一 起出水灭火。
消防设施简介(1)
自动喷水灭火系统的分类
闭式系统：湿式自动喷水灭火系统、干式自动 喷水灭火系统、干湿交替式自动喷水灭火系统、 预作用自动喷水灭火系统。
消防设施简介(1)
消防设施的联动控制
水幕系统的联动控制
1. 自动控制方式：用于防火卷帘的保护时，由防火卷帘到 底信号和本探测区域内的火灾报警信号作为水幕电磁阀 的联动信号，控制水幕电磁阀启动；水幕电磁阀的动作 信号作为水幕泵启动的信号，联动水幕泵启动；用于防 火分隔时，用该探测区内两只感温火灾探测器的火灾报 警信号作为水幕泵启动信号。
干式系统平时报警阀上下阀板压力保持平衡，当系统管 网有轻微漏气时，由空压机进行补气，安装在供气管道上的 压力开关监视系统管网的气压变化状况。
消防设施简介(1)
自动喷水灭火系统构成及工作原理
干湿交替式自动喷水灭火系统
干湿交替式自动喷水灭火系统是交替使用干式系统和湿式 系统的一种闭式自动喷水灭火系统。报警阀为干湿两用报 警阀或干式报警阀与湿式报警阀组合阀。其工作原理与干 式、湿式系统相同。
消防设施简介(1)
自动喷水灭火系统构成及工作原理
消防设施简介(1)
自动喷水灭火系统构成及工作原理
