汽车行业真空应用
真空玻璃应用场景
真空玻璃应用场景真空玻璃是一种由两层玻璃板之间形成的真空层的特殊玻璃制品。
由于其独特的结构和性能，真空玻璃在各个领域都有广泛的应用场景。
真空玻璃在建筑领域中被广泛应用。
由于真空玻璃具有优异的隔热性能，可以有效地阻隔室内外温度的传导，因此在建筑物外墙的隔热保温方面有着重要的作用。
真空玻璃窗户可以减少由于窗户的传导热损失，从而提高建筑物的能源效率。
此外，真空玻璃还可以用于建筑物的天窗、幕墙和隔音墙等部位，以实现保温、采光和隔音的效果。
真空玻璃在汽车行业中有着重要的应用。
汽车玻璃是汽车的重要组成部分，而真空玻璃由于其良好的隔热性能和降低噪音的效果，成为了汽车玻璃的理想选择。
真空玻璃可以有效地阻断外界温度和噪音的传导，提供更加舒适和安静的驾驶环境。
此外，真空玻璃还可以减少车辆空调和加热系统的负荷，提高汽车的能源效率，降低油耗。
真空玻璃在电子领域中也有广泛的应用。
由于真空玻璃具有优异的绝缘性能和耐高温性能，可以作为电子器件的封装材料。
在电子器件中，真空玻璃可以有效地隔离封装内外的气体，保护电子器件的稳定性和可靠性。
此外，真空玻璃还可以用于制造光纤、光学器件和平板显示器等高科技产品，实现信号传输和光学显示的功能。
真空玻璃还可以用于制造太阳能电池板、热水器和热泵等节能设备。
太阳能电池板是利用太阳能来发电的设备，而真空玻璃可以作为太阳能电池板的封装材料，提高太阳能电池板的转换效率和使用寿命。
热水器和热泵是利用热能来加热水的设备，而真空玻璃可以作为热水器和热泵的保温材料，减少热量的散失，提高加热效果和节能效果。
真空玻璃在建筑、汽车、电子和节能设备等领域都有着广泛的应用。
其优异的隔热性能、降噪效果和高透光性能，使得真空玻璃成为了各个领域中不可或缺的材料。
随着科技的不断进步和创新，相信真空玻璃的应用场景还会不断扩大，为人们的生活和工作带来更多的便利和舒适。

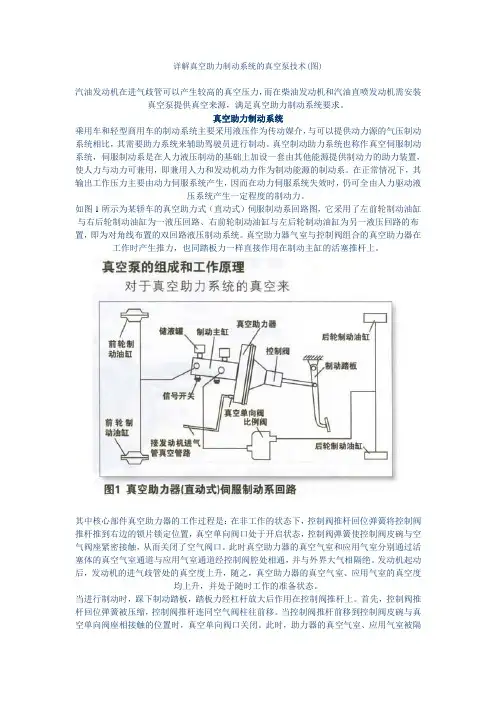

详解真空助力制动系统的真空泵技术
详解真空助力制动系统的真空泵技术(图)汽油发动机在进气歧管可以产生较高的真空压力，而在柴油发动机和汽油直喷发动机需安装真空泵提供真空来源，满足真空助力制动系统要求。
真空助力制动系统乘用车和轻型商用车的制动系统主要采用液压作为传动媒介，与可以提供动力源的气压制动系统相比，其需要助力系统来辅助驾驶员进行制动。
真空制动助力系统也称作真空伺服制动系统，伺服制动系是在人力液压制动的基础上加设一套由其他能源提供制动力的助力装置，使人力与动力可兼用，即兼用人力和发动机动力作为制动能源的制动系。
在正常情况下，其输出工作压力主要由动力伺服系统产生，因而在动力伺服系统失效时，仍可全由人力驱动液压系统产生一定程度的制动力。
如图1所示为某轿车的真空助力式（直动式）伺服制动系回路图，它采用了左前轮制动油缸与右后轮制动油缸为一液压回路、右前轮制动油缸与左后轮制动油缸为另一液压回路的布置，即为对角线布置的双回路液压制动系统。
真空助力器气室与控制阀组合的真空助力器在工作时产生推力，也同踏板力一样直接作用在制动主缸的活塞推杆上。
其中核心部件真空助力器的工作过程是：在非工作的状态下，控制阀推杆回位弹簧将控制阀推杆推到右边的锁片锁定位置，真空单向阀口处于开启状态，控制阀弹簧使控制阀皮碗与空气阀座紧密接触，从而关闭了空气阀口。
此时真空助力器的真空气室和应用气室分别通过活塞体的真空气室通道与应用气室通道经控制阀腔处相通，并与外界大气相隔绝。
发动机起动后，发动机的进气歧管处的真空度上升，随之，真空助力器的真空气室、应用气室的真空度均上升，并处于随时工作的准备状态。
当进行制动时，踩下制动踏板，踏板力经杠杆放大后作用在控制阀推杆上。
首先，控制阀推杆回位弹簧被压缩，控制阀推杆连同空气阀柱往前移。
当控制阀推杆前移到控制阀皮碗与真空单向阀座相接触的位置时，真空单向阀口关闭。
此时，助力器的真空气室、应用气室被隔开。
此时，空气阀柱端部刚好与反作用盘的表面相接触。

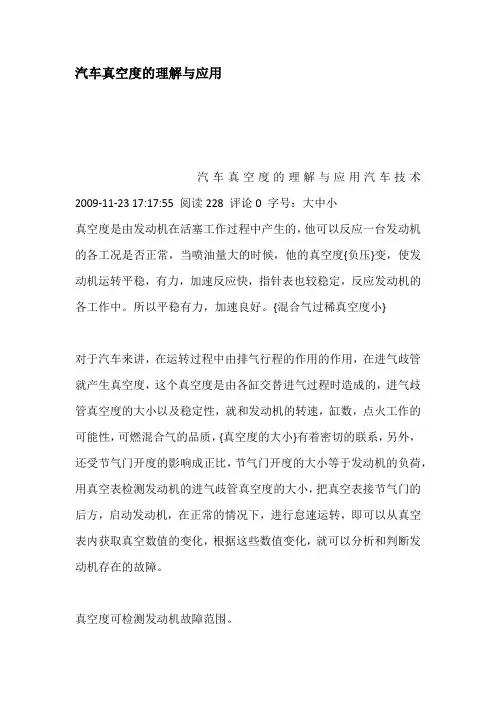

汽车真空度的理解与应用
汽车真空度的理解与应用汽车真空度的理解与应用汽车技术2009-11-23 17:17:55 阅读228 评论0 字号：大中小真空度是由发动机在活塞工作过程中产生的，他可以反应一台发动机的各工况是否正常，当喷油量大的时候，他的真空度{负压}变，使发动机运转平稳，有力，加速反应快，指针表也较稳定，反应发动机的各工作中。
所以平稳有力，加速良好。
{混合气过稀真空度小}对于汽车来讲，在运转过程中由排气行程的作用的作用，在进气歧管就产生真空度，这个真空度是由各缸交替进气过程时造成的，进气歧管真空度的大小以及稳定性，就和发动机的转速，缸数，点火工作的可能性，可燃混合气的品质，{真空度的大小}有着密切的联系，另外，还受节气门开度的影响成正比，节气门开度的大小等于发动机的负荷，用真空表检测发动机的进气歧管真空度的大小，把真空表接节气门的后方，启动发动机，在正常的情况下，进行怠速运转，即可以从真空表内获取真空数值的变化，根据这些数值变化，就可以分析和判断发动机存在的故障。
真空度可检测发动机故障范围。
1、是汽油机的正常运转，必须同时具备三个条件，及按一定比列的而成的可燃气体。
2、是要一个能使混合气体，进气，压缩和燃烧的场所。
3、是要一套标准的点火装置。
这三个条件缺一不可，而且第二个条件与发动机进气歧管真空度的变化有着密切的联系，而第一个，第三个条件，和进气歧管真空度的变化存在间接的关系，因此，利用真空度检测进气歧管的真空度，可以影响上述三条件故障的原因进行分析和判断，特别是对造成进气系统密封的故障检测最为有效。
实践证明，利用真空表检测进气管真空度的方法，同时对发动机因机械部分所造成的故障，如，气缸盖，气缸垫，活塞，活塞环，气门，气门座，气门导管，气门弹簧，液压气门挺杆，节气门衬垫，进气歧管热，和喷油器密封，可有效检测。
同时，还可以对发动机的点火正时，配气相位和可燃气体混合度的不正确所产生的故障进行有效检测，另外，还能检测废气在循环{EGR}和{PCV}装置的密封性不良造成的故障。
汽车真空泵分类与用途
汽车真空泵分类与用途在汽车系统中，真空泵扮演着非常重要的角色。
本文将详细介绍汽车真空泵的分类和用途，主要包括旋片式真空泵、活塞式真空泵和膜片式真空泵。
一、旋片式真空泵旋片式真空泵是一种利用偏心轮和泵体壁面构成的密封间隙，在泵体旋转过程中实现气体吸入与排出的泵。
其特点是结构简单、紧凑，使用方便，适用于较高真空度的场合。
然而，旋片式真空泵的转速较高，容易发热，因此需要良好的润滑和冷却系统。
应用场景：旋片式真空泵在汽车刹车系统中广泛应用，用于抽取刹车系统中的空气，确保刹车系统的正常运行。
二、活塞式真空泵活塞式真空泵是利用活塞在气缸内往复运动来增加和减少气体的体积，从而实现气体的吸入和排出。
活塞式真空泵具有较高的抽气速率和较大的抽气量，适用于较大规模的气体输送。
但是，活塞式真空泵的结构较为复杂，需要定期维护和检修。
应用场景：活塞式真空泵在汽车悬挂系统中应用较为广泛，用于抽取悬挂系统中的空气，保证悬挂系统的正常运行。
三、膜片式真空泵膜片式真空泵是利用膜片在泵体上的往复运动，使泵体内的气体体积发生变化而实现气体吸入与排出的。
膜片式真空泵具有体积小、重量轻、维护方便等特点，因此在现代汽车中得到了广泛应用。
应用场景：膜片式真空泵在汽车空调系统中占据重要地位，它不仅用于抽取空调系统中的空气，还为空调系统的正常运行提供必要的真空度。
此外，膜片式真空泵在汽车刹车系统和悬挂系统中也有广泛应用。
四、维护与保养为了确保汽车真空泵的正常运行和使用寿命，车主们需要注意以下维护和保养事项：1.定期检查真空泵的润滑和冷却系统，确保良好的运行状态。
2.定期清理真空泵的吸入口和过滤器，防止杂物堵塞影响性能。
3.检查真空泵的密封件是否完好，如有磨损及时更换。
4.定期更换真空泵的润滑油，保持润滑状态。
5.在日常使用中，注意观察真空泵的运行状态，如有异常声音或振动应及时检修。
五、结论汽车真空泵作为汽车的重要组成部分，对于保证汽车的正常运行和安全性具有重要意义。
列举真空技术的应用及原理
列举真空技术的应用及原理1. 原理介绍真空技术是指在封闭的容器中降低气压，排除其中的气体分子，从而达到真空状态的技术。
真空技术的原理主要包括以下几点：•减压原理：通过机械泵或分子泵等设备，将容器内的气体分子抽出，降低容器中的气压。
•气体扩散原理：利用气体分子间的相互碰撞，使得气体从高压区域自动流向低压区域，实现气体抽出。
•吸附原理：通过在容器内放置吸附剂，通过吸附剂与气体分子之间的吸附作用，将气体从容器中去除。
2. 应用领域真空技术广泛应用于各个领域，以下列举几个重要的应用：2.1 半导体制造业在半导体制造过程中，真空技术被广泛应用于多个环节。
其中最主要的应用包括：•薄膜沉积：通过真空状态下的化学气相沉积法（CVD）和物理气相沉积法（PVD），在晶圆表面沉积各种薄膜材料，用于制造半导体器件的载体。
•离子注入：在真空状态下，将特定元素的离子注入到半导体材料中，改变其电学性质，用于制造各种器件结构。
•光刻：使用真空紫外光刻机，通过光刻胶对硅片进行图形化处理，制造微电子器件。
2.2 光学和光学薄膜真空技术在光学领域的应用主要包括：•薄膜镀膜：利用真空蒸发法和磁控溅射法，在光学器件表面沉积具有特定光学性能的薄膜，用于反射、透射和滤波等应用。
•激光清洗：利用真空环境下的高能激光束照射，将光学器件表面的污染物蒸发或剥离，可恢复器件的光学性能。
•光学试验和测试：利用真空状态下的光学试验仪器，对光学器件进行性能测试和优化。
2.3 材料加工和热处理真空技术在材料加工和热处理领域的应用主要包括：•真空炉：利用真空环境下的高温，对金属、陶瓷等材料进行热处理，改变其结构和性能。
•真空熔炼：通过真空下高温条件，使金属材料迅速熔融，从而实现高纯度的金属制备。
•粉体冶金：通过真空状态下的金属粉末冶金技术，制备具有高密度、高强度和特殊形状的零件。
2.4 航天航空领域真空技术在航天航空领域的应用主要包括：•火箭发动机试验：为了模拟宇宙中的真空环境，使用真空室对火箭发动机进行性能测试和验证。
真空技术应用
真空技术应用真空技术是一种应用于各个领域的高科技技术，它基于将空间中的气体分子抽取出来，创造出一种稀薄的气压环境。
真空技术在工业制造、科学研究、医疗领域等方面都有广泛的应用。
本文将探讨真空技术在这些领域的应用以及其所带来的益处。
一、工业制造领域中的1. 真空薄膜沉积技术真空薄膜沉积技术是一种通过在材料表面沉积一层薄膜来改善其性能的方法。
这项技术在半导体、光电、化工以及其他领域的制造过程中起着至关重要的作用。
通过将材料放置在真空室中，控制气压和温度，以及注入相应的材料气体，可以在材料表面沉积出精确、均匀的薄膜。
这种技术不仅提高了产品的质量和性能，而且还可保护材料免受环境腐蚀。
2. 真空包装技术真空包装技术利用真空环境抽取包装容器中的气体，形成一种低氧、低湿、低压的环境，有效地延长了食品和药品等易腐产品的保质期。
真空包装不仅可以防止氧化和细菌滋生，还能够减少产品的体积和重量，方便储存和运输。
此外，真空包装还可以保持产品的新鲜度和口感，提高产品的质量。
二、科学研究领域中的1. 真空管真空管是一种在真空环境中运作的电子元件，它是电子技术的基础。
通过将真空管内的空气抽出，可以防止电子器件中的氧化反应和能级跃迁，从而保证电子管的顺利工作。
真空管在放大、开关、调谐和检波等电子电路中有着广泛的用途，是现代通信、计算机、音频设备等高端技术的重要组成部分。
2. 真空中的实验在科学研究中，真空环境可以模拟太空的真实条件，便于进行各种物理、化学和生物实验。
例如，通过在真空中进行材料合成实验，可以控制反应的速率和纯度，得到更纯净的材料。
此外，真空条件下的观测和测量也可以得到更准确的数据，为科学研究提供更可靠的依据。
三、医疗领域中的1. 真空吸引装置真空吸引装置是一种医疗设备，通过抽取患者体内的气体或液体，减轻内压，促进创伤恢复或发挥其他治疗效果。
例如，在手术中，真空吸引装置可以帮助清除手术现场的血液和分泌物，保持手术视野的清晰；在创伤和烧伤治疗中，真空吸引装置可以减少伤口的感染和促进伤口愈合。
真空泵变频器应用案例
真空泵变频器应用案例真空泵变频器是一种用于控制真空泵运行速度的设备，可以根据工艺需求自动调节真空泵的转速，达到节能、降噪、提高真空度以及延长设备寿命的目的。
下面将介绍十个真空泵变频器的应用案例。
1. 化工行业：在化工生产过程中，需要根据不同的工艺要求调节真空泵的运行速度。
通过安装真空泵变频器，可以实现真空泵的自动调速，提高生产效率，节约能源成本。
2. 制药行业：制药过程中对真空度的要求较高，而传统的真空泵转速固定，不能满足不同工艺的需求。
安装真空泵变频器可以根据工艺要求实时调节真空泵的转速，确保制药过程中的真空度稳定。
3. 电子行业：在电子设备的制造过程中，需要使用真空泵来清洁和抽取空气。
真空泵变频器可以根据不同的工艺要求调节真空泵的运行速度，确保清洁效果和抽气效率。
4. 食品行业：在食品加工过程中，需要使用真空泵来抽取包装袋内部的空气，以延长食品的保质期。
真空泵变频器可以根据不同包装袋的大小和食品的种类调节真空泵的运行速度，提高包装效率和食品质量。
5. 石油行业：在石油开采和炼油过程中，需要使用真空泵来抽取油井内部的气体和油蒸汽。
真空泵变频器可以根据不同的井口压力和油蒸汽含量调节真空泵的运行速度，提高采油效率和炼油效率。
6. 污水处理行业：在污水处理过程中，需要使用真空泵来抽取和输送污水。
真空泵变频器可以根据不同的污水流量和污水浓度调节真空泵的运行速度，提高污水处理效率和节约能源成本。
7. 纺织行业：在纺织生产过程中，需要使用真空泵来吸附和输送纤维。
真空泵变频器可以根据不同纤维的类型和纤维的长度调节真空泵的运行速度，提高纺织生产效率和产品质量。
8. 汽车行业：在汽车制造过程中，需要使用真空泵来抽取汽车内部的废气和污染物。
真空泵变频器可以根据不同的废气浓度和污染物含量调节真空泵的运行速度，提高废气处理效率和节约能源成本。
9. 太阳能行业：在太阳能发电过程中，需要使用真空泵来抽取和输送光伏电池板中的气体。
汽车上真空泵的作用和用途
汽车上真空泵的作用和用途
汽车上的真空泵是指一种利用活塞运动产生真空的机械装置。
通常情况下，汽车真空泵用于驱动制动系统和其他设备的进气管，为发动机提供稳定的进气。
因此，它在汽车行业中有着重要的作用。
首先，真空泵是汽车制动系统的重要组成部分，可以加强制动效果。
在踩下刹车踏板时，制动系统需要产生巨大的压力，从而制动轮胎并减速车辆。
如果没有电动真空泵的帮助，制动系统需要依靠司机的脚力产生足够的压力，这对许多司机来说是困难的，尤其是在长时间制动和板车上。
因此，真空泵在汽车制动系统中的作用是不可或缺的。
其次，汽车的其他设备也需要真空泵的帮助，以提供稳定的进气。
例如，汽车的发动机需要在正常运转时吸入充足的空气和燃料混合物，从而产生足够的动力。
如果进气管中没有足够的真空，发动机可能无法提供足够的动力，并可能产生其他故障和问题。
因此，在现代汽车中，电动真空泵已成为发动机正常运转所必需的设备之一。
除了在汽车制动系统和进气管中的作用外，真空泵还可以用于汽车特殊设备的控制，如嘴车、信标灯、前照灯调整、中央门锁系统等。
这些设备通常需要真空泵的帮助，以便以正确的方式运行和执行其任务。
总之，汽车上的真空泵是一种非常重要的装置，为汽车行业提供了重要的功能和
服务。
它们在汽车制动系统、进气管系统和其他设备中发挥着关键作用，帮助保证汽车的正常运行和安全性。
因此，在维护和保养汽车时，确保真空泵的正常运行和维护是非常重要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车行业发展状况
汽车行业发展状况
▪ 自1990年代起，全球汽车产业经历了10多年的持续增长。2012年，中国生 产汽车1927.18万辆。同比增长4.6%，销售汽车1930.64万辆，同比增长 4.3%，连续上年蝉联世界第一。
▪ 2001-2010年中国汽车产量（万辆/%）
汽车行业发展状况
中国汽车行业发展方向
▪ 质量稳定 ▪ 安全 ▪ 零部件再制造 ▪ 节能、环保 ▪ 新能源汽车 ▪ 电子化及新材料
汽车行业分布
主要集中在东北、京津、华中、西南、长三角、珠三角等六大区域
尤以上海、长春、湖北、 北京、广州、重庆最为 集中
汽车行业真空应用
▪ 汽车行业生产制造涉及真空应用的零部件
▪ 座椅 ▪ 轮毂、轮胎 ▪ 汽车玻璃 ▪ 车灯 ▪ 内饰件（仪表板、门板） ▪ 密封条 ▪ 齿轮箱、涡轮轴 ▪ 汽车空调 ▪ 排气管。。。
汽车行业真空应用
▪ 真空吸塑成型 内饰件：仪表板、门板、衬垫、地垫、遮阳板
汽车行业真空应用
真空吸塑成型原理： ▪ 利用热塑性塑料片材，制造开口壳体制品。将塑料片材裁成一定尺寸加热软
化，借助片材两面的气压差或机械压力，使其变形后覆贴在特定的模具轮廓 面上，经过冷却定型，并切边修整。
汽车行业真空应用
▪ 吸塑成型工艺工作真空度： -0.06～-0.09 MpaG（绝对压力：100mbar-400mbar）
▪ 常见真空泵：单级旋片泵40m3/h-300m3/h ▪ 真空泵品牌：BECKER
汽车行业真空应用
▪ 电子束焊接,真空热处理 ▪ 齿轮，涡轮增压器，驱动轴，行星轮架
汽车行业真空应用
▪ 原理：电子束焊是利用加速和聚焦的电子束轰击置于真空或非真空中的焊件 所产生的热能进行焊接的方法
▪
爱情，亲情，友情，让人无法割舍。20.12.172020年 12月17日星期 四1时36分12秒20.12.17
谢谢大家！
汽车轮胎制造商
汽车轮胎制造商
汽车轮胎制造商
汽车轮胎制造商
汽车轮胎制造商
汽车轮胎应用
1. 链接BUSCH某销售做的倍耐力PIRELLI应用报告 2. ATLAS COPCO销售可以根据济南某轮胎厂总结轮胎真空应用吗？
汽车行业更多真空应用
您已进入真空世界， 期待更多的输入…..
COMMITTED TO SUSTAINABLE PRODUC力的灵魂；同时又是社 会发展 的标志 。上午1时36分 12秒上 午1时36分01:36:1220.12.17
▪
每天都是美好的一天，新的一天开启 。20.12.1720.12.1701:3601:36:1201:36:12Dec-20
▪
相信命运，让自己成长，慢慢的长大 。2020年12月17日星 期四1时 36分12秒Thur sday, December 17, 2020
汽车行业真空应用
▪ 阴模真空覆皮IMG工艺原理：使用刻有皮纹图案的阴模，先将光滑的膜料在 模内成型出内饰件形状的带皮纹的表皮，然后在机器的同一工位将该表皮真 空吸附在基材上。
汽车玻璃
成型
▪ 应用 : 成型。还用于UV膜准备。
▪ 真空度: 150-200mbar(a)
▪ 选型: GV 2500
▪ 对手 : Elmo-Rietschle 油式滑片
LED车灯生产工艺：蒸发镀膜
1. 蒸发镀膜膜层：Al, SiOx, MgF2
2. 蒸镀真空要求：极限E(-3)pa, 工作E(-2)pa, 静态漏率< 1paL/S，抽空<7 min
3. 湖北法雷奥车灯蒸发镀膜真空系统示例：
14套
4级真空系统，冷阱+扩散+罗茨+滑片 （抽速630 m3/h）
真空泵品牌： PFEIER，LEYBOLD， EDWARDS（评价不高）
电子束焊接结构示意图
汽车行业真空应用
▪ 电子束焊接工艺工作真空度：
绝对压力：10E-3mbar~10E-4mbar
▪ 常见真空泵：
工作室：双级旋片泵+罗茨泵（+扩散泵）、滑阀泵+罗茨泵（+扩散泵）
电子枪室：双级旋片泵+分子泵
▪ 真空泵品牌：
Local Brand
汽车行业真空应用
▪ 真空覆皮工艺（脱气泡）：仪表板，门内板 ▪ 塑胶发泡：汽车座椅，头枕
▪
日复一日的努力只为成就美好的明天 。01:36:1201:36:1201:36Thur sday, December 17, 2020
▪
安全放在第一位，防微杜渐。20.12.1720.12.1701:36:1201:36:12December 17, 2020
▪
加强自身建设，增强个人的休养。2020年12月17日 上午1时 36分20.12.1720.12.17
3. 选用真空泵：油润滑滑片真空泵
汽车车灯
LED车灯组成示例
LED车灯生产商示例
LED车灯生产工艺示例：大灯
LED车灯生产工艺真空：粗真空
1. 注塑 2. 吸移 3. 其他？ 4. 吸移真空，以湖北法雷奥车灯为例 目前为真空发生器 湖北代理目前销售3台30m3/min空压机，主要用于真空发生器用气 据柯瑞经验，最大可节省电耗60%
▪
生活中的辛苦阻挠不了我对生活的热 爱。20.12.1720.12.17Thursday, December 17, 2020
▪
人生得意须尽欢，莫使金樽空对月。01:36:1201:36:1201:3612/17/2020 1:36:12 AM
▪
做一枚螺丝钉，那里需要那里上。20. 12.1701 :36:120 1:36De c-2017 -Dec-2 0
1400 m3/h （基于排气温度95度）。 选择3x GV1600油式螺杆，配套马达：3x55= 165kw 选择3x 2BE1 253-0, 配套马达： 3x75= 225 kw 按无备机运行状态，液环-油螺杆= 40kw。8000h运行，年节电费用：
0.6*8000*40=19.2万。平均每台节省19.2/3=6.4万。 闭式循环液环NASH价格每台约30万。 这意味着，与NASH竞争，我们每台GV1600售价当为36.4万。
▪
精益求精，追求卓越，因为相信而伟 大。2020年12月17日 星期四 上午1时 36分12秒01:36:1220.12.17
▪
让自己更加强大，更加专业，这才能 让自己 更好。2020年12月上 午1时36分20.12.1701:36December 17, 2020
▪
这些年的努力就为了得到相应的回报 。2020年12月17日星 期四1时 36分12秒01:36:1217 December 2020
真空泵品牌： PFEIER，LEYBOLD， EDWARDS（评价不高）
镀膜机品牌： LEYBOLD， 另外一品牌（不详）
汽车轮胎
汽车轮胎：用真空点
1. 硫化机：1x 滑片真空泵
2. 成型/干燥？ 以下计算基于分析
泵抽速（以济南代理询价为例）： 3x 2500 m3/h @ 20 kpaA （2开1备） 被抽气体特点： 饱和水汽量很大，约80 mol% 计算可知，经进气冷凝分离，可按 3x 1200 m3/h选择螺杆真空泵 为保护循环润滑油免于乳化风险，引入气镇气体 15 mol%，油式螺杆抽速当为
▪ 现存泵: Demag Wittig (Gardner Denver)
▪ 卖点: ✓ 节能 ✓ 省油 => 大修/更换成本低
Netherlands Alexander Frerichs
汽车油刹
1. 刹车油脱不溶气 刹车油的10 V% 刹车油容器最大可达5000L
2. 刹车油线抽空 脱空气和湿气 泄漏测试 充刹车油
汽车行业真空应用
▪ 涉及真空应用的生产工艺 ➢ 真空吸塑成型（真空热成型Vacuum Thermo-forming) ➢ 吸移 （如车灯，子午胎帘布裁断机等） ➢ 贴合 ➢ 橡胶硫化 ➢ 电子束焊接 ➢ 真空干燥 （如汽车空调等） ➢ 超声波清洗（各种机加工金属零件） ➢ 镀膜（车灯反射镜、汽车玻璃等）
汽车行业真空应用
Susie Duan Oct 6th, 2014
COMMITTED TO SUSTAINABLE PRODUCTIVITY
We stand by our responsibilities towards our customers, towards the environment and the people around us. We make performance stand the test of time. This is what we call – Sustainable Productivity.
镀膜机品牌： LEYBOLD， 另外一品牌（不详）
LED车灯生产工艺：蒸发镀膜
1. 蒸发镀膜膜层：Al, SiOx, MgF2
2. 蒸镀真空要求：极限E(-3)pa, 工作E(-2)pa, 静态漏率< 1paL/S，抽空<7 min
3. 湖北法雷奥车灯蒸发镀膜真空系统示例：
14套
4级真空系统，冷阱+扩散+罗茨+滑片 （抽速630 m3/h）
