表面镀铬工艺
1、铁件镀铬工艺流程：除蜡→ 热浸除油→ 阴极→ 阳极→ 电解除油→ 弱酸浸蚀→ 预镀碱铜→ 酸性光亮铜（选择）→ 光亮镍→ 镀铬或其它除蜡→ 热浸除油→ 阴极→ 阳极→ 电解除油→ 弱酸浸蚀→ 半光亮镍→ 高硫镍→ 光亮镍→ 镍封（选择）→ 镀铬2、锌合金镀铬工艺流程除蜡→ 热浸除油→ 阴极电解除油→ 浸酸→ 碱性光亮铜→ 焦磷酸铜（选择性）→ 酸性光亮铜（选择性）→ 光亮镍→镀铬3、不锈钢直接镀铬工艺1) 电化学除油→热水洗→冷水洗→浸酸活化（1ml/L HCL、10ml/L H2SO4，室温，半分钟；适用于自动线上不锈钢镀铬，不宜镀铜或镍）→水洗→镀铬。
2) 阴极电化学除油→清洗→阳极活化（10A/dm2）→直接镀铬。
3) 化学除油→清洗→阳极电化学除油（0.5A/dm2）→清洗→浸酸活化（1ml/L HCL、10ml/L H2SO4，室温，45S）→清洗→镀铬注：镀铬时，应先用是正常电镀时电流密度的1.5～2倍镀3～5分钟，然后再正常电流密度电镀，要尽量缩短各工序之间的过渡引起的停留时@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@镀后处理知识1、前言镀后处理和镀前处理在金属的表面镀工艺中占有极其重要的地位，许多采用表面镀技术制造的产品出现缺陷往往都是由前处理或后处理不当造成的，有关前处理的知识在一般的电镀书中都有比较详细的叙述，但对镀后处理还没有文章进行过系统的论述，镀后处理的目的主要是为了提高镀层的耐腐蚀性能或者保持镀层原有的特性，其中最主要的镀后处理是除氢处理和钝化处理[1]。
为了提高镀层的抗腐蚀性能，一般都要同时进行除氢和钝化处理，有些还需要涂有机膜，如镀锌件目前一般要经过除氢和化学钝化处理，仿金电镀要经过化学钝化和涂有机膜处理[2]等。
2、镀后处理2.2钝化处理钝化处理是指在一定的溶液中进行化学或电化学处理，在镀层上形成一层坚实致密的、稳定性高的薄膜的表面处理方法，钝化使镀层的耐腐蚀性能进一步的提高并增加表面光泽和抗污染的能力。
模具电镀硬铬工艺流程
模具电镀工艺流程
第六步
电镀
将直流电流的正负极分别用导线连接到镀槽的阴、阳极上，当直流电通过两电极（即：两极间含金属离子的 电解液）时，电镀液中的阴、阳离子由于受到电场作用，发生有规则的移动，阴离子移向阳极，阳离子移向阴极， 这种现象叫“电子迁移”。此时，金属离子在阴极上还原沉积成镀层的过程，这个过程叫电镀。
凹凸现象要尽可能修复后再电镀。
模具电镀工艺流程
工艺流程图及工艺说明
模具电镀工艺流程
第一步
模具状态确认
目的：确认模具是否达到镀铬要求，发现并指出有缺陷部位进行修复，确保模具在电镀后 的完美状态，也可防止模具因较大缺陷出现运输返工现象。
不
良
拉痕
情
况
展
示
砂眼/针孔
压痕 焊缝
凸凹不平 拉伤
模具电镀工艺流程
R角 平面
方形加强筋
刀口
模具电镀工艺流程
第八步 品质检查/包装出厂
目的： 确保所电镀模具质量符合客户要求
铬层 厚度检测
包装 膜厚计
模具电镀工艺流程
模具电镀工艺流程
模具电镀前注意事项
❖ 焊缝及裂纹应适当控制，不可过大，否则影响电镀质量及 电镀后模具的使用寿命。
❖ 模具易损部件拆卸，尽可能的拆掉以下部件：铜质导板、 导套、模具标示牌、气缸、塑料件等。
❖ 堆焊修复应选择含镍量不超过20%的焊条（焊丝）。 ❖ 模具加强筋及受力部位不允许有砂眼或针孔类不良出现，
第二步
脱脂/清洗
目的：去除模具表面上的油污
第三步
缺陷修复
目的：对模具需电镀面的缺陷部位进行堆焊修复
红丹粉测试检查
平板尺确认检查
肉眼观察确认
镀铬工艺流程

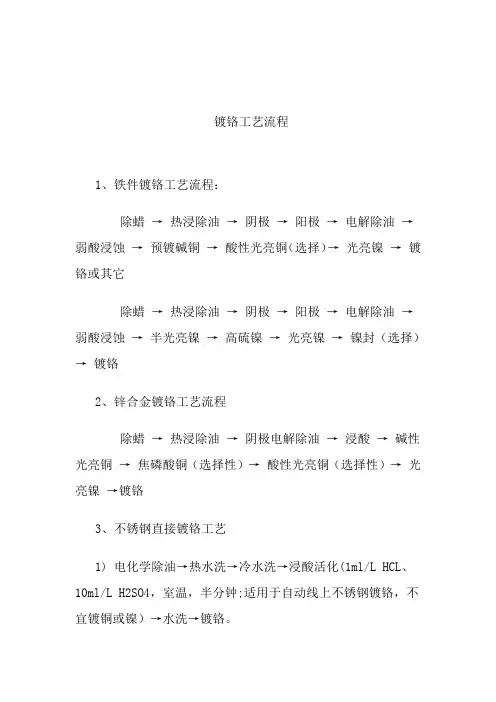

镀铬工艺流程1、铁件镀铬工艺流程：除蜡→ 热浸除油→ 阴极→ 阳极→ 电解除油→ 弱酸浸蚀→ 预镀碱铜→ 酸性光亮铜（选择）→ 光亮镍→ 镀铬或其它除蜡→ 热浸除油→ 阴极→ 阳极→ 电解除油→ 弱酸浸蚀→ 半光亮镍→ 高硫镍→ 光亮镍→ 镍封（选择）→ 镀铬2、锌合金镀铬工艺流程除蜡→ 热浸除油→ 阴极电解除油→ 浸酸→ 碱性光亮铜→ 焦磷酸铜（选择性）→ 酸性光亮铜（选择性）→ 光亮镍→镀铬3、不锈钢直接镀铬工艺1) 电化学除油→热水洗→冷水洗→浸酸活化(1ml/L HCL、10ml/L H2SO4，室温，半分钟;适用于自动线上不锈钢镀铬，不宜镀铜或镍）→水洗→镀铬。
2）阴极电化学除油→清洗→阳极活化(10A/dm2）→直接镀铬.3) 化学除油→清洗→阳极电化学除油（0.5A/dm2）→清洗→浸酸活化（1ml/L HCL、10ml/L H2SO4，室温，45S）→清洗→镀铬注：镀铬时,应先用是正常电镀时电流密度的1。
5~2倍镀3～5分钟，然后再正常电流密度电镀，要尽量缩短各工序之间的过渡引起的停留时＠@＠＠＠@@＠＠＠＠＠＠＠＠@＠＠@@＠＠＠＠＠＠@＠@@@@@@@＠@＠@@@@＠＠@＠@＠＠＠电镀相关基础知识一、基础化学知识1．盐酸有何特征？答:纯净的盐酸是无色透明的液体，一般因含有杂质三氯化铁而呈黄色。
常用浓盐酸中约含37%的氯化氢。
盐酸易挥发,是一种强酸。
在电镀生产中广泛使用盐酸作为浸蚀剂。
2．硫酸有和特征?答：浓度为96%的硫酸溶液，比重为1.84.浓硫酸具有吸水性,吸水过程中放出大量的热量。
在电镀生产中广泛使用硫酸作为浸蚀剂，由于其挥发性低，所以可利用加热提高浸蚀速度。
3．硝酸有何特征?答：硝酸是一种氧化型的强酸，在见光受热时分解放出氧而使别的物质氧化，所以硝酸应盛在棕色瓶内,电镀生产中广泛使用权有作为浸蚀剂。
4．现有浓盐酸、浓硝酸、浓硫酸各一坛,能凭目测将它们分辨出来吗？答：冒白雾的是盐酸，冒黄烟的是硝酸，无烟雾的是硫酸。
