CATIA V5教程——Top Down Design设计之盒子组件
第一節盒子之組立（Top Down Design）
操作步驟：
一﹒匯入組立零件圖
二﹒分離組立零件
三﹒組合盒子
四﹒增加實體特徵
五﹒使用圓形陣列複製實體特徵
一﹒匯入組立零件圖
1. 開啟組立模組
使用者在作業系統中按下（Catia）圖示，進入Product1畫面後，接著在銀幕
中央的模組對話框中，選取組立模組，如下圖框線部份所示。
2. 匯入檔案
在進入組立模組後，接著點選工具箱中的（插入組件）圖示，接著點選模型
樹上Product1一下，此時系統將顯示一對話框，如左下圖所示，然後在對話框中選取欲匯入之零件檔，可一次匯入一個零件，或者使用Ctrl鍵加選同時匯入多個零件，所選取開啟之檔案類型為CATPart檔，如下圖中框線部份所示。
3. 完成匯入檔案
在對話框中選取欲匯入之檔案後，接著點選對話框中的開啟舊檔選項，此時系統將匯入所選取之零件檔，如下圖所示。
二﹒分離組立零件
1. 分離組立零件
使用者可發現，當系統將組立零件匯入後，其組立零件將重合在一起，若要分離
重合之零件，可點選工具箱中的（平移旋轉操作）圖示，此時系統將顯示如左下圖所示之對話框，可點選對話框中的（X方向移動）圖示，接著選取任一組立零件，然後將其依X軸方向移動到適當位置，如右下圖所示。
三﹒ 組合盒子
1. 重合中心軸線
將零件移至適當位置後，接著將進行零件組合，首先點選工具箱中的
（同軸限制條件）圖示，接著將滑鼠移至如左下圖所示之位置，此時系統將顯示一軸線，然後在此位置按滑鼠左鍵一下，然後再移動滑鼠至右下圖所示之位置，系統同樣會顯示一軸線，同樣在此位置按滑鼠左鍵一下。
1.將滑鼠移至此處選取之
2.將滑鼠移至此處選取之
完成上述步驟後，系統將重合所選取之兩條中心軸線，如下圖所示，圖中之圓圈符號表示此兩條軸線已重合。
2. 重合第二條中心軸線
完成上述步驟後，接著將進行重合第二條中心軸線，同樣點選工具箱中的 （同軸限制條件）圖示，接著將滑鼠移至如左下圖所示之位置，此時系統將顯示一軸線，然後在此位置按滑鼠左鍵一下，然後再移動滑鼠至右下圖所示之位置，系統同樣會顯示一軸線，同樣在此位置按滑鼠左鍵一下。
1.將滑鼠移至此處選取之
2.將滑鼠移至此處選取之
完成上述步驟後，系統將重合所選取之兩條中心軸線，如下圖所示，圖中之圓圈符號表示此兩條軸線已重合。
3. 組立零件面與面貼合
完成上述步驟後，接著點選工具箱中的
（接觸限制條件）圖示，首先選取上蓋欲貼合之面，如左下圖所示，接著選取下蓋欲貼合之面，如右下圖所示。
1.選取此面
2.選取此面
完成上述步驟後，系統將貼合所選取之兩個面，如下圖所示，圖中之菱形符號代表兩面已貼合。
4. 隱藏符號
使用者若欲隱藏視圖中的符號，首先可按住鍵盤Ctrl 鍵配合滑鼠多重選取欲隱藏之符號，如左下圖所示，接著點選工具箱中的
（切換隱藏顯示）圖示，此時系統將自動隱藏所選取之符號，隱藏後之圖形如右下圖所示。
四﹒增加實體特徵
1. 切換模組
完成組立後，接著將在組立上增加實體特徵。
首先點選模型樹上的Product1，如左下圖所示，接著點選工具箱中的（組立）圖示，此時系統將顯示一對話框，如右下圖所示，接著點選對話框中的（零件設計）模組，如右下圖框線部份。
2. 指定與轉正繪圖平面
在進入時零件設計模組後，首先點選工具箱中的（選擇）圖示，接著選取如
左下圖所示之平面，然後點選工具箱中的（草圖）圖示，此時系統將自動把繪圖平面轉正，如左下圖所示。
選取此平面
3. 繪製草圖輪廓
在進入繪圖平面後，接著點選工具箱中的（圓）圖示繪製圓形剖面，如左下
圖所示，接著點選工具箱中的（直線）圖示繪製兩條直線，如右下圖所示。
4. 標註與修改尺寸
完成上述步驟後，接著點選工具箱中的（尺寸限制）圖示，然後在草圖中標
註尺寸，如左下圖所示，標註後點選工具箱中的（選擇）圖示，接著進行修改尺寸數值，修改後之尺寸數值如右下圖所示。
5. 修剪圖形與離開草圖模式
完成上述步驟後，接著點選工具箱中的（修剪）圖示，然後修剪草圖圖形，
修剪後之圖形如左下圖所示，然後點選工具箱中的（離開）圖示，此時系
統將自動離開草圖模式，如左下圖所示。
6. 擠伸實體
當離開草圖模式後，接著點選工具箱中的（擠伸成形）圖示，此時系統將顯
示一對話框，接著請依對話框中之框選部份進行設定，使用者可點選對話框中的Reverse Direction選項，變更擠伸方向；右下圖為擠伸預視。
完成設定對話框後，點選對話框中的OK，此時系統將完成擠伸實體，其如下圖所示。
五﹒使用圓形陣列複製實體特徵
1. 選取實體
完成上述步驟後，接著將進行使用圓形陣列複製實體，首先點選工具箱中的
（環形陣列）圖示，接著選取欲產生陣列之實體，如左下圖所示，此時系統將顯示一對話框，如右下圖所示。
選取此實體特徵
2. 選取陣列基準面
完成上述步驟後，接著點選對話框中的Reference element:選項，然後使用滑鼠左鍵選取如下圖所示之基準面作為陣列基準面。
選取此基準面
3. 設定陣列角度
完成上述步驟後，首先點選對話框中的 Instance(s):選項，在此選項中輸入複製個數4個，接著點選對話框中的Angular spacing:選項，然後在此選項中輸入陣列角度180度，如左下圖，右下圖為陣列預視。
4. 完成陣列實體
完成設定對話框後，點選對話框中的OK，此時系統將產生陣列實體，如下圖所示。
完成上述步驟後，即完成產生新的實體特徵。
因為之前筆者是點選模型樹上的Product1進入零件設計模組，所以組立上產生的實體為新的獨立實體特徵，可在模型樹上發現，如下圖所示。
新的獨立實體特徵。
CATIAV5基础教程
窗口操作
使用Window菜单 列出切换当前窗口 CATIA窗口 最小化窗口 最大化窗口 关闭窗口
文档窗口 恢复窗口 原始大小
点击&拖动任 一边改变窗 口大小
菜单和工具条
使用View菜单 激活工具条
双箭头表示有更多的工 具条，拖动“>>”标志移 动不可见的工具条 拖动分割条任意移 动工具条 “…”表示有子菜单
5. 标注尺寸 在工具箱上单击 （尺寸 标注）图标，接着再单击鼠标 分别在图中标注出水平与垂直 线段的长度。
6. 修改尺寸 在工具箱中单击 （选择） 图标，双击图中的80的尺寸线， 系统即显示对话框，提供用户 修改指定的尺寸标注，修改为 100mm，单击OK按钮。
原来垂直长度80mm变成100mm，依次 修改各尺寸值，如图所示。
一、拉伸成形本体
1. 选择零件设计模块 方法一： 选择系统菜单Start-> Mechanical Design->Part Design命令。 方法二： 选择系统菜单File->New…命令， 在弹出的New对话框的列表中选择 “Part”。 CATIA启动Part Design(零件设计) 模块，自动创建新的零件Part1，文 档窗口如图所示。
7. 拉伸成形 在工具箱中选择 （拉伸成形） 图标，系统即显示图左的对话框，提 供拉伸成形的参数设定。在对话框中 第一个文本框中选择Dimension，第 二个文本框中键入8mm，设定完成后 的拉伸实体特征如图右所示。
2. 指定抽壳的参数 在工具箱中选择 （抽壳） 图标，系统即显示图左的对话框， 对话框中第一栏输入壳的内部厚度 为5mm，第二栏指定壳的外部厚度， 第三栏显示指定的移除平面数目， 完成设定后，单击OK按钮退出。

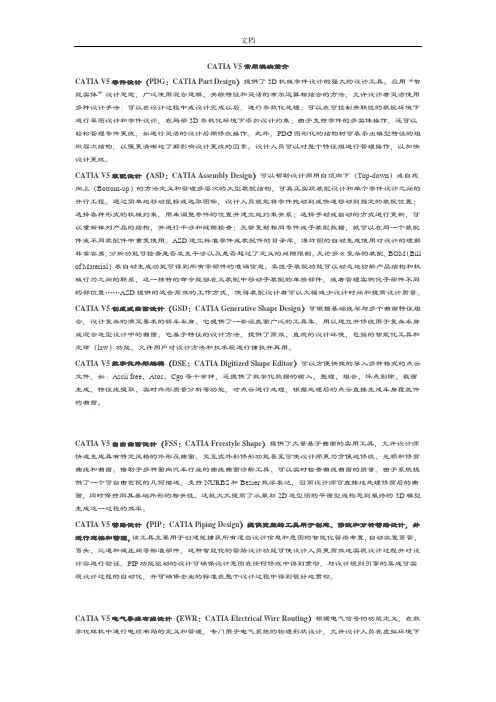

CATIAV5常用模块简介
