塔板结构
板式塔的结构:
板式塔的常见塔体由等直径、等壁厚的钢制圆筒及惰圆封头的顶盖构成。
随着化工装置的大型化，为节省原材料，有用不等直径、不等壁厚的塔体。
塔体的厚度除应满足工艺条件的强度外，还应校核风载荷、地震、偏心载荷等所引起的强度和刚度，同时还要考虑水压试验、吊装、运输、开停工等情况。
考虑到安装、检修的需要，塔体上还要设置人孔或手孔、平台、扶梯、吊柱、保温圈等，整个塔体由塔裙座支撑。
塔体的裙座为塔体安放到基础上的连接部分，其高度由工艺条件的附属设备（如再沸器、泵）及管道的布置决定。
裙座承受各种情况下的全塔重量，以及风力、地震等载荷，为此，它应具有足够的强度和刚度。
可转动的吊柱设置在塔顶，用于安装和检修时运送塔内的构件。
板式塔内部除装有塔板、降液管及各种物料进出口接管外，还有许多附属装置，如除沫器等。
除沫器用于捕集在气流中的液滴，使用高效的除沫器、对于提高分离效率，改善塔后设备的操作状况，回收昂贵的物料以及减少环境的污染等都是非常重要的。
常用有丝网除沫器和折板除沫器。
板式塔为逐板接触式的气液传质设备。
各类型塔板的结构及其特点：
按照塔内气、液流动方式，可将塔板分为错流塔板与逆流塔板两类。
错流塔板为塔内气、液两相成错流流动，即液体横向流过塔板，而气体垂直穿过液层，但对整个塔来说，两相基本上成逆流流动。
错流塔板降液管的设置方式及堰高可以控制板上液体流径与液层厚度，以其获得较高的效率。
但是降液管占去一部分塔板面积，影响塔的生产能力，而且，液体横过塔板时要克服各种阻力，因而使板上液层出现位差，此位差称为液面落差。
液面落差大时，能引起板上气体分布不均，降低分离效率。
错流塔板广泛用于蒸馏、吸收等传质操作中。
逆流塔板亦称穿流板，板上不设降液管，气、液两相同时由板上孔道逆向穿流而过。
栅板、淋降筛板等都属于逆流塔板。
这种塔板结构虽简单，板面利用率也高，但需要较高的气速才能维持板上液层，操作范围较小，分离效率也低，工业上应用较少。
泡罩塔板：
泡罩塔板的结构如图所示。
塔板上开有若干个孔，孔上焊有短管作为上升气体的通道，称为升气管。
短管上覆以泡罩，泡罩下部周边开有许多齿缝，齿缝一般有矩形，三角形及梯形三种，常用的是矩形；泡罩在塔板上依等边三角形排列。
泡罩的尺寸有φ80mm、φ100mm、φ150mm三种，
操作时，液体横向流过塔板，靠溢流堰保持塔板上有一定厚度的流动液层，齿缝浸没于液层之中而形成液封。
上升气体通过齿缝进入液层时，被分散成许多细小的气泡或流股，在板上形成了鼓泡层和泡沫层，为气液两相提供了大量的传质界面。
在泡罩塔板上由于有升气管，即使在很低的气速下操作，也不至于产生严重的漏液现象，当气液负荷有较大波动时，仍能保持稳定操作，塔板效率不变，即操作弹性较大；塔板不易堵塞，适用于处理各种物料。
其缺点是结构复杂、造价高；气体流径曲折，塔板压降大，生产能力及板效率较低。
筛板：
筛板的结构如图所示。
塔板上开有许多均布的筛孔，孔径一般为3～8mm，筛孔在塔板上作正三角形排列。
操作时，液体横向流过塔板，靠溢流堰，使板上能维持一定厚度的液层，上升气流通过筛孔分散成细小的流股，在板上液层中鼓泡而出，气液间密切接触而进行传质。
在正常操作气速下，通过筛孔上升的气流，应能阻止液体经筛孔向下泄漏。
筛板的优点是结构简单，造价低；板上液面落差小，气体压降低，生产能力较大；气体分散均匀，传质效率较高。
其缺点是筛孔易堵塞，不宜处理易结焦、粘度大的物料。
浮阀塔板：
浮阀塔坂上开有若干标准孔径为Ф39mm的孔，每个孔上装有一个可以上下浮动的阀片。
目前国内已采用的浮阀有五种，但最常用的型式为F1型、V-4型及T型。
其结构如图所示，基本参数由表列出。
阀片本身有三条“腿”，插入孔后将各腿底脚扳转90°角，用以限制阀片在板上升起的最大高度(8.5mm)；阀片周边又冲出三块略向下弯的定距片，当气速很低时，靠这三个定距片使阀片与塔板呈点接触而坐落在阀孔上，阀片与塔板间始终保持2.5mm的开度供气体均匀地流过，避免了阀片启闭不匀的脉冲现象，阀片与塔板的点接触也可防止停工后阀片与板面粘结。
操作时，由阀孔上升的气流，经过阀片与塔板间的间隙与板上横流的液体接触。
浮阀开度随气体负荷而变。
在低气量时，开度较小，气体仍能以足够的气速通过缝隙，避免过多的漏液；在高气量时，阀片自动浮起，开度增大，使气速不致过大。
F1型、V-4型及T型浮阀的基本参数：
浮阀塔板的优点是结构简单、制造方便、造价低；塔板开孔率大，生产能力大；由于阀片可随气量的变化自由升降，故操作弹性大；因上升气流水平吹入液层，气液接触时间长，故塔板效率高。
其缺点是处理易结焦、高粘度的物料时，阀片易与塔板粘结；在操作过程中有时会发生阀片脱落或卡死等现象，使塔板效率和操作弹性下降。
舌形塔板:
舌型塔板的结构如图所示。
塔板上冲出许多舌形孔，舌片与板面成一定角度，向塔板的溢流出口侧张开。
舌片与板面成一定角度，有180、200、250三种，常用的为200，舌片尺寸有50mm×50mm和25mm×25mm两种。
舌孔按正三角形排列，塔板上的液流出口侧不设溢流堰，只保留降液管，降液管截面积要比一般塔板设计得大些。
操作时，上升气流穿过舌孔后，以较高的速度（20～30m/s），沿舌片的张角向斜上方喷出。
从上层塔板降液管流出的液体，流过每排舌孔时，为喷出的气流强烈扰动而形成泡沫体，并有部分液滴被斜向喷射到液层上方，喷射的液流冲至降液管上方的塔壁后流入降液管中，流到下一层塔板。
舌型塔板的优点是，由于开孔率较大，且可采用较高的空塔速度，故生产能力大；因气体通过舌孔斜向喷出，气液两相并流，可促进液体的流动，使液面落差减少，板上液层较薄，故塔板压降小；又因液沫夹带减少，板上无返混现象，故传质效率高。
其缺点是气流截面积是固定的，操作弹性较小；被气体喷射的液流在通过降液管时，会夹带气泡到下层塔板，这种气相夹带现象使塔板效率明显下降。
浮动舌形塔板:
浮动舌形塔板是综合浮阀和固定舌形塔板的优点而提出的一种新型塔板，即将固定舌形板的舌片改成浮动舌片。
这种塔板称为浮舌塔板，其结构如图所示。
操作原理与浮阀塔板相类似，由于舌片可随气流量变化而浮动，故其处理能力大、压降低，且操作弹性远比舌形塔大，特别适用于热敏物系的减压分离过程。
板式塔的构造
泡罩塔板
板式塔的结构板式塔结构特点
板式塔是逐级接触，混合物浓度发生
阶跃式变化，而填料塔则不同，气、
液两相是微分接触，气、液的组成则
发生连续变化。
板式塔结构如图所
示。
塔体为一圆式筒体，塔体内装有
多层塔板。
塔板设有气、液相通道，
如筛孔及降液管、底隙、溢流堰等。
气、液相流程
再沸器加热釜液产生气相在塔内逐
级上升，上升到塔顶由塔顶冷凝器冷
凝，部分凝液返回塔顶作回流液。
液
体在逐级下降中与上升气相进行接
触传质。
具体接触过程如图所示。
液
体横向流过塔板，经溢流堰溢流进入
降液管，液体在降液管内释放夹带的。
板式塔知识大全
板式塔知识大全板式塔内装有一定数量的塔盘，气体以鼓泡或喷射形式穿过塔盘的液层使两相密切接触，进行传质。
两相的组分浓度沿塔高呈阶梯式变化。
板式塔的主要部件包括塔体、塔体支座、除沫器、接管、人孔和手孔，以及塔内件。
根据塔板结构不同，塔式板可以分为以下几种类型：1、泡罩塔塔板上的主要部件是泡罩。
它是一个钟形的罩，支撑在塔板上，其下沿有长条形或椭圆形小孔，或作成齿缝状，与板面保持一定距离。
罩内覆盖着一段很短的升气管，升气管的上口高于罩下沿的小孔或齿缝。
塔下方的气体经升气管进入罩内之后，折向下到达站罩与管之间的环形空隙，然后从罩下沿的小孔或齿缝分散成气包而进入板上的液层。
2、筛板塔筛板与泡罩板的差别在于取消了泡罩与升气管而直接在板上开很多小直径的筛孔；操作时气体以高速通过小孔上升，液体则通过降液管流到下一层板。
分散成泡的气体使板上液层成为强烈湍动的泡沫层。
3、浮阀塔浮阀塔兼有泡罩塔、筛板塔的优点，板上开有按正三角形排列的阀孔，每孔之上安置一个阀片，气速达到一定时，阀片被推起，但受脚钩的限制，推到最高也不能脱离阀孔，气速减小则阀片落到板上，靠阀片底部三处突出物支撑住，仍与板面保持约2.5mm 的距离，塔板上阀孔开启的数量按气体流量的大小而有所改变。
因此气体从浮阀送出的线速度变动不大，鼓泡性能可以保持均衡一致，使得浮阀具有较大的操作弹性。
浮阀的直径比泡罩小，在塔板上可排列得更紧凑，从而可增大塔板的开孔面积，同时液体以水平方向进入液层，使带出的液沫减少而气液接触时间却加长，故可增大气体流速而提高生产能力，板效率亦有所增加，压力降却比泡罩塔小。
结构上它比泡罩塔简单，但比筛板塔复杂。
这种结构的缺点是因阀片活动，在使用过程中有可能松脱或被卡住，造成该阀孔处的气、液通过状况失常，为避免阀片生锈后与塔板粘连，以致盖住阀孔而不能浮动，浮阀及塔板都用不锈钢制成，此外，胶黏性液体易将阀片粘住，液体中有固体颗粒会使阀片被架起，都不宜采用。

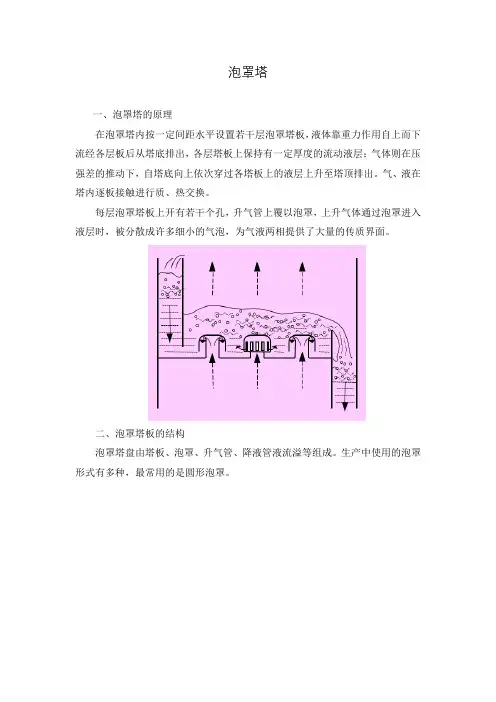

泡罩塔板的结构及作用
泡罩塔
一、泡罩塔的原理
在泡罩塔内按一定间距水平设置若干层泡罩塔板，液体靠重力作用自上而下流经各层板后从塔底排出，各层塔板上保持有一定厚度的流动液层；气体则在压强差的推动下，自塔底向上依次穿过各塔板上的液层上升至塔顶排出。
气、液在塔内逐板接触进行质、热交换。
每层泡罩塔板上开有若干个孔，升气管上覆以泡罩，上升气体通过泡罩进入液层时，被分散成许多细小的气泡，为气液两相提供了大量的传质界面。
二、泡罩塔板的结构
泡罩塔盘由塔板、泡罩、升气管、降液管液流溢等组成。
生产中使用的泡罩形式有多种，最常用的是圆形泡罩。
三、泡罩塔的特点
1、优点
（1）不易发生漏液现象；
（2）有较好的操作弹性，便于操作；（3）有恒定的、较高的板效率；（4）塔板不易堵塞；
（5）物料的适应性强；
（7）泡罩塔具有较高的生产能力，适于大型生产。
2、缺点
泡罩塔的弱点是结构复杂，造价高，气体通过每层塔板的压降大，塔盘的安装和检修也不方便等。
四、泡罩塔的应用
只是在某些情况如生产能力变化大，操作稳定性要求高，要求有相当稳定的分离能力等要求时，可考虑使用泡罩塔。
泡罩塔当今多种优良塔板型式的比较中处于劣势，所以现在泡罩塔的应用已较少了。
板式塔的结构
15
四、塔板负荷性能图
V
正常操作区
操作弹性=气量上限/气量下限 操作弹性要求大于 2～3
过量液沫夹带线
16
1）负荷性能图中各线的意义 • 雾沫夹带线（气体流量上限线）线1 • 液泛线（线2） • 液相负荷上限线（线3） • 漏液线（气体流量下限线，线4） • 液相负荷下限线（线5 • 1，2，3，4，5五条线所包围的区域，既是一定物系在一定的结构尺
39
漏液状态
40
3）液沫夹带 现象及处理
现象： 液滴随气体进入上层塔板。 后果： 过量液沫夹带，造成液相在板间的返混，板效率下降 控制： 液沫夹带量eV＜0.1kg(液)/kg(气)。 影响因素 •空塔气速：空塔气速减小，液沫夹带量减小 •塔板间距：板间距增大，液沫夹带量减小
气速上限为泛点气 速，用uF 表示，由经 验式计算或图查取。
HT与塔径之间的关系如表1所示：
表1 板间距参考数值 塔径D(m) 0.3～0.6 0.6～1.0 1.0～2.0 2.0～4.0 4.0～6.0
板间距HT(mm) 200～350 250～400 250～600 300～600 400～800
12
不 良 后 果 ： 降 低 板 效 ， 严 重 时 使 板 上 不 能 积 液 ， 是 塔
1． 严 重 漏 液
不 良 的 操 作 现 象 之 一 。
产 生 的 原 因 ： 气 速 过 小 ， 或 气 体 分 布 严 重 不 均 、 液 体
分 布 严 重 不 均 。
2． 过 量 的 液 沫 夹 带
溢 流 装 置降 溢液 流管 堰
平 顶 堰 齿 形 堰
3
§1.1 板式塔
单流型
液
流
板式塔介绍
塔盘板、降液管、受液盘、溢流堰、支撑圈以及支 撑梁等组成。
2、降液管
作用：将进入其内的含有气泡的液体进行 气液分离，使清液进入下一层塔盘。见图 10-13.
圆形降液管常用于小塔，负荷小的场合。 弓形降液管用于大液量及大直径的塔。 整块式塔盘的小直径塔，可采用固定在塔
盘板上的弓形降液管。
3、受液盘
作用：保证降液管出口处的液封，受 液盘有平形和凹形两种。 （1）平行受液盘 特点：结构简单，便于制造与 安装，适用于易结焦和易聚合 的物料，可避免塔盘上形成死角。
3、受液盘
（2）凹行受液盘 特点：具有缓冲液体冲击， 防止液体飞溅，液封效果好， 能使液体均匀流过塔盘的鼓 泡区。
泡罩塔的组成：泡罩、升气管的塔板、降 液管和溢流堰。
泡罩塔的工作原理： 蒸气从下层塔盘上升 进入泡罩的升气
管 通过环形通道 再经过泡罩的齿缝 分散到泡罩间的液层中 搅拌塔盘上的液 体 液层上部变成泡沫层，蒸气与液体充 分接触，达到传质的目的。
圆形泡罩
泡罩的结构
矩形齿缝 连接螺栓 泡罩
升气管
丝网除沫器
结构：若干层 丝网被夹于上 下格栅之间。
特点：自由体 积大，单位体 积小，使用方 便，除沫效率 高，流体阻力 小。丝网除沫 器不适用于处 理不洁净的气 体。
四、化工生产常用的板式塔
1、泡罩塔
4
2
3
1
5
6
1,6-清液 2-降液管 3-降液挡板 4-气液接触区 5-充气液体
泡罩塔的组成与工作原理
泡罩塔的优点：
气液接触充分；操作弹性大，即气液比变 化范围大；适用于多种介质；有较高的生 产能力，适用于大型生产。
化工原理第六章第六节 板式塔
2013-1-7
2．塔板上的液面落差
液面落差：塔板进出口清液层高度差 减少液面落差的措施： 多溢流。
2013-1-7
当液体横向流过塔板时，为克服板上的摩擦阻力和板
上部件（如泡罩、浮阀等）的局部阻力，需要一定的液位
差，则在板上形成由液体进入板面到离开板面的液面落差。 液面落差也是影响板式塔操作特性的重要因素，液面落差 将导致气流分布不均，从而造成漏液现象，使塔板的效率 下降。因此，在塔板设计中应尽量减小液面落差。
2013-1-7
3．筛孔塔板
2013-1-7
筛孔塔板简称筛板，其结构如图所示。塔板上开有许多均
匀的小孔，孔径一般为3～8mm。筛孔在塔板上为正三角形排
列。塔板上设置溢流堰，使板上能保持一定厚度的液层。 操作时，气体经筛孔分散成小股气流，鼓泡通过液层， 气液间密切接触而进行传热和传质。在正常的操作条件下， 通过筛孔上升的气流，应能阻止液体经筛孔向下泄漏。 筛板的优点是结构简单、造价低，板上液面落差小，气 体压降低，生产能力大，传质效率高。其缺点是筛孔易堵塞， 不宜处理易结焦、粘度大的物料。 应予指出，筛板塔的设计和操作精度要求较高，过去工业 上应用较为谨慎。近年来，由于设计和控制水平的不断提高， 可使筛板塔的操作非常精确，故应用日趋广泛。
2013-1-7
奥康内尔收集了
几十个工业塔的塔板
效率数据，认为对于 蒸馏塔，可用相对挥 发度与进料液体黏度 的乘积αμL作为参数来
表示全塔效率，关联
曲线见图6-56。
图6-56 精馏塔效率关联曲线
2013-1-7
（二）单板效率（莫弗里板效率）
单板效率又称莫弗里（Murphree）板效率。它用汽相（或液相）经过 一实际塔板时组成变化与经过一理论板时组成变化的比值来表示。
板式塔基本知识
板式塔基本知识
泡罩塔盘 1—升气管；2—泡罩；3—塔盘板
板式塔基本知识
• 泡罩塔
• 优点：相对于其他塔形，
操作稳定性较好，易于控 制，负荷有变化时仍有较 好的弹性，介质适应范围 广。
• 缺点：生产能力较低，流
体流经塔盘时阻力与压降 大，且结构较复杂，造价 较高，制造加工有较大难 度。
板式塔基本知识
板式塔基本知识
舌形塔
优点：舌形塔盘物
料处理量大，压降 小，结构简单，安 装方便。
缺点：操作弹性小，
塔板效率低。被气 体喷射的液流在通 过降液管时，会夹 带气泡到下塔板， 气相夹带现象严重。
板式塔基本知识
5.浮动舌形塔
浮动舌形塔盘是在塔 板孔内装设了可以浮 动的舌片。浮动舌片 既保留了舌形塔倾斜 喷射的结构特点，又 具有浮阀操作弹性好 的优点
板式塔基本知识
浮阀塔
板式塔基本知识
浮阀塔
优点：生产能力提高， 操作弹性大，气液流动 阻力比泡罩塔小，但比 筛孔板大。塔板效率较 高。 结构简单，造价低。
缺点：浮阀装卸清洗较 困难
是一种综合性能较好的 塔形，浮阀塔在工业上 应用十分普遍。
浮阀塔盘气液接触状况
板式塔基本知识
筛板塔 塔板上开有许多均布的 筛孔，孔径一般为3～ 8mm。操作时，上升气流 通过筛孔分散成细小的 流股，在板上液层中鼓 泡而出，气液间密切接 触而进行传质。 在通常的操作气速 下，通过筛孔上升的气 流，应能阻止液体经筛 孔向下泄漏。 筛板分为筛孔区、 无孔区、溢流堰、降液 管区等几个部分。
筛板塔盘示意图
板式塔基本知识
板式塔基本知识
筛板塔
优点：
筛板塔与泡罩塔相比，生 产能力提高20％～40％， 塔板效率高10％～15％， 压力降小于30％一50％， 且结构简单，造价较低， 制造、加工、维修方便， 在许多场合都取代了泡罩 塔。
(完整)板式塔
板式塔一、板式塔的概念、用途、示意图板式塔是一类用于气液或液液系统的分级接触传质设备，由圆筒形塔体和按一定间距水平装置在塔内的若干塔板组成。
用途：广泛应用于精馏和吸收，有些类型（如筛板塔）也用于萃取，还可作为反应器用于气液相反应过程.操作时（以气液系统为例），液体在重力作用下,自上而下依次流过各层塔板,至塔底排出；气体在压力差推动下，自下而上依次穿过各层塔板，至塔顶排出。
每块塔板上保持着一定深度的液层，气体通过塔板分散到液层中去，进行相际接触传质。
板式塔结构示意图如右图：塔板又称塔盘，是板式塔中气液两相接触传质的部位,塔板决定了塔的操作性能，一般由以下三个部分组成：1 气体通道为保证气液两相充分接触2 溢流堰为保证气液两相在塔板上形成足够的相际传质表面3 降液管使液体有足够的停留时间二、各类型塔板的结构及其特点：按照塔内气、液流动方式，可将塔板分为错流塔板与逆流塔板两类。
错流塔板为塔内气、液两相成错流流动,即液体横向流过塔板，而气体垂直穿过液层，错流塔板广泛用于蒸馏、吸收等传质操作中。
逆流塔板亦称穿流板,板上不设降液管，气、液两相同时由板上孔道逆向穿流而过。
这种塔板结构虽简单，板面利用率也高，但需要较高的气速才能维持板上液层,操作范围较小,分离效率也低，工业上应用较少.常见塔板泡罩塔板 Bubble-cap tray泡罩塔塔板上的主要部件是泡罩。
罩内覆盖着一段很短的升气管，升气管的上口高于罩下沿的小孔或齿缝。
塔下方的气体经升气管进入罩内之后，折向下到达罩与管之间的环形空隙,然后从罩下沿的小孔或齿 缝分散气泡而进入板上的液层。
优点：弹性大、操作稳定可靠。
缺点:结构复杂,成本高，压降大.对于大直径塔，塔板液面落差大,导致塔板操作不均匀。
现状：近二、三十年来已趋于淘汰三、板式塔的工艺设计筛板塔化工设计计算 （1）塔的有效高度 Z已知：实际塔板数 N P ； 塔板间距 H T ；有效塔高：塔体高度=有效高+顶部+底部+其他塔板间距和塔径的经验关系：（2）塔径确定原则: 防止过量液沫夹带液泛 步骤： 先确定液泛气速 uf (m/s ）； 然后选设计气速 u ； 最后计算塔径 D.① 液泛气速pT N H Z ⋅=VVLf C u ρρρ-=2.02020⎪⎭⎫⎝⎛=σC CC ：气体负荷因子,与 HT 、 液体表面张力和两相接触状况有关. 两相流动参数 FLV ：② 选取设计气速 u 选取泛点率： u / u f一般液体， 0.6 ～0。
板式塔的15种塔板介绍
在低气量时，开度小；气量大时，阀片自 动上升，开度增大。因此，气量变化时， 通过阀片周边流道进入液体层的气速较稳 定。同时，气体水平进入液层也强化了气 液接触传质。
优点：结构简单，生产能力和操作弹性大，
板效率高。综合性能较优异。
缺点：采用不锈钢，浮阀易脱落
JCV浮阀塔板
结构：阀笼与塔板固定，阀片在阀笼内上 下浮动。
网孔塔板
网孔塔板由冲有倾斜开孔的薄板制成，具 有舌形塔板的特点。这种塔板上装有倾斜 的挡沫板，其作用是避免液体被直接吹过 塔板，并提供气液分离和气液接触的表面。
网孔塔板具有生产能力大，压降低，加工 制造容易的特点。
垂直筛板
在塔板上开按一定排列的若干大孔(直径 100~200mm)，孔上设置侧壁开有许多筛孔 的泡罩，泡罩底边留有间隙供液体进入罩 内。
缺点：板效率及操作弹性不及溢流塔板。
与溢流式塔板相比，逆流式塔板应用范围 小得多，常见的板型有筛孔式、栅板式、 波纹板式等。
泡罩塔板
在工业上最早（1813年）应用的一种塔板， 其主要元件由升气管和泡罩构成，泡罩安 装在升气管顶部，泡罩底缘开有若干齿缝 浸入在板上液层中，升气管顶部应高于泡
罩齿缝的上沿，以防止液体从中漏下。
浮舌塔板
为使舌形塔板适应低负荷生产，提高操作 弹性，研制出了可变气道截面（类似于浮 阀塔板）的浮舌塔板。
斜孔塔板
在舌形塔板上发展的斜孔塔板，斜孔的开 口方向与液流垂直且相邻两排开孔方向相 反，既保留了气体水平喷出、气液高度湍 动的优点，又避免了液体连续加速，可维 持板上均匀的低液面，从而既能获得大的 生产能力，又能达到好的传质效果。
优点：气流由舌片喷出并带动液体沿同方 向流动。气液并流避免了返混和液面落差， 塔板上液层较低，塔板压降较小。
泡罩塔板整体结构
〖课堂小结〗
4．操作中，当液体通过降液管从上一块塔板流入下一块塔板时， 横向流过塔板，靠溢流堰保持板上有一定厚度的液层，齿缝浸没 于液层之中而形成液封，升气管的顶部应高于泡罩齿缝的上沿， 以防止液体从中漏下。气体从升气管进入，升至泡罩后又沿泡罩 转向下流动，从升气管外侧的液层及泡罩的齿缝穿出、进入泡罩 外的液层，同时被分散成许多细小的气泡或流股，在板上形成鼓 泡层，为气液两相的传热和传质提供大量的界面。气体在穿越液 层时，发生传热和传质过程。之后，气体继续向上一层塔板流动。
图6 泡罩塔板上气液流动情况
一、泡罩塔板及泡罩塔
2．泡罩塔板
(2)泡罩塔内物料运行
泡罩塔工作状况，如视频3（插入视频文件名： ZYKC20112902040801SP03泡罩塔工作状况.avi）
问题4 在泡罩塔中，气体如何从下一块塔板进入上一块塔板？ 回答——下一块塔板上方气体，从上一塔板的升气管进入，升至泡罩后 又沿泡罩转向下流动，从升气管外侧的液层及泡罩的齿缝穿出、进入泡 罩外的液层，同时被分散成许多细小的气泡或流股，在板上形成鼓泡层， 气体在穿越液层时，发生传热和传质过程。之后，气体继续向上一层塔 板流动。
2. 泡罩塔板主要由升气管及泡罩构成。泡罩安装在升气管的顶部， 分圆形和条形两种，以前者使用较广。泡罩在塔板上为正三角形 排列。
3．泡罩塔气液传质场所为泡罩塔板。泡罩塔板上安装有若干升气 管和泡罩，并装一个降液管和一个受液盘。为维持塔板上液层， 降液管端口突出塔板（如图4所示）或降液管端口与塔板平齐但在 降液管前为塔板加装溢流堰。
精馏塔塔板结构及物料流动，如视频2（插入视频文件名： ZYKC20112902040801SP02精馏塔塔板结构及物料流动.wmv）。
塔板的形式有许多种，精馏塔常常以塔板的名称来命名。本学习情境中， 将认识多种塔板及不同塔板组成的精馏塔，如泡罩塔、筛板塔、浮阀塔 等。在本知识点中，认识泡罩塔。
