医院检验科实验室改造、装修设计规划方案SICOLAB
医院检验科实验室设计及配置SICOLAB
医院检验科实验室设计及配置SICOLAB1 平面布局根据国家相关标准要求和使用流程，平面主要分成四大区域，分别为：清洁区、缓冲区、污染区域以及血库。
清洁区主要是由办公室、休息室、学习室组成；缓冲区主要是由更衣室和试剂储存室组成；污染区是标本处理室、生化免疫工作区、细菌实验室、艾滋病实验室、临床基因扩增检测实验室、洗涤室、标本储存区域组成。
血库由血清学实验室、储血室、发血室组成。
2 平面工艺流程及各实验室的主要设备配置检验科的平面流线是根据科室具体工作流程来确定的，检验科的主要工作流程如下：标本接收一标本处理一标本实验一报告发放一标本保存一废物处理。
在这些工作中又根据人员、标本及物品的不同分为：医生流向、标本流向、污物流向。
①医生工作流向：办公室一换鞋一更衣一各实验室一洗手一更衣一换鞋一办公室。
②标本流向：标本接收(门诊和住院)一标本处理(标本登记、分检、离心)一标本实验一标本保存一废弃处理。
③污物流向：收集打包一污物走廊一污物分类清洗一消毒一污物出口检验科内包含了各个不同功能的小的实验室，流向原则基本一致。
各实验室的主要设备配置和要求：①血库：根据血库验收标准，血库总面积不得少于50平方米。
储血室用来储存血液，放置专用储血冰箱『(4±2)℃)12～3台，要为未来增加低温冰箱预留位置，此房间没法对外开窗通风，要考虑到冰箱散热的需求；血清学实验室主要设备有标本储存冰箱1台、试剂储存冰箱1台、专用离心机2台、显微镜1台、恒温水浴箱1台、酶标仪1台、洗板机1台等；发血室有血浆融化机1台。
②生化免疫区：生化仪1台、血球仪、血凝仪等，该区域面积约300平方米，主要是考虑增加大型设备，和设备上下水的要求预留。
③微生物实验室：根据《微生物和生物医学实验室生物安全通用准则》等标准的要求，面积设置不少于50平方米，污染区和清洁区分开。
设备配置如下：细菌培养鉴定仪、血培养仪、水浴箱、专用冰箱、离心机等。
④艾滋病实验室：我院艾滋病实验室为初筛实验室，面积要求不得少于50平方米，污染区和清洁区分开。
临床实验室设计、装修、建设SICOLAB
临床实验室设施和设备越先进，等级就越高，其规划与设计的意义就越重要。
这就要求临床实验室的规划与设计者能够提出既切合实际，又具有前瞻性的方案，并要求相关管理者了解现代化临床实验宅建没的基本知识。
SICOLAB整体规划设计目的在IS()I5I89怀ll1规定：“实验室应合理分配空间，以保证完成一作任务，且／f 影l J¨剑一r作质量、质量控制程序、工作人员的发全』支患者的医疗护理服务”。
医学实验室应按有效运行的宗旨进行设计，臆使I 作人员感到合理、舒适；同时，应将伤害和职业病的风险降到最低；应保护患者、工作人员以及来访者免于受到某些已知危险的伤害。
生物危险、消防、电器安全、化学品安全、辐射、危险品及废弃物处理和处置都要采用科学、高效、可靠的技术手段．以确保实验室系统的最优化。
SICOLAB设计理念设计理念为：尊龟环境；见有前瞻性；适应未来临床实验室技术发展趋势；合理使用空间；人性化处理室内环境；高度重视发个和保安工作。
SICOLAB临床实验室选址最好紧靠门诊和急诊，接近住院部。
避免分门诊及住院检验率，浪费人力、物力、财力。
临床实验室区域划分应将有效的空问划分为清洁区(办公室、休息室、学习室)，缓冲区(储仔区、供给区)，污染区(工作区、洗涤区、标本储存区)。
工作区又根据功能分为标本接收室、生化室、I临检室、免疫室等。
各工作区应据现有仪器的数量、工作要求及以后发展需要预留足够空间。
仪器摆放应预留一定空间，方便仪器维修。
分配实验室区域还臆考虑气流，工作人员、患者流动和样本的转运。
出口处应先考虑为清洁区，缓冲区，最后到污染区。
污物洗涤室、微生物宅等污染严重区间应处于实验室后部。
有污染排放的区域要设实验室的下风向，吸风口设在上风向。
生物安全医院榆验科按生物安全水平分级一般属于BSL一1、BSL一2，其设计和建造的特殊要求有以下几点。
1．BSL l实验窒1)不需特殊选址，普通建筑物即可，但应有防止肢动物和啮齿动物进入的设计。
SICOLAB医学实验室装修设计
SICOLAB医学实验室装修设计SICOLAB医学实验室装修设计一、医学实验室装修基本要求医学实验室是个专业性非常强的科目，实验种类、需求、目标也千差万别，除实验室平面工艺设计外，对实验室环境的风量、气流组织、噪声、温湿度、洁净度、压差梯度等环境参数有着严格要求。
1、管井实验室有很多排风量较大的通风柜及通风设备需要设置很多的管井，涉及到管井数量及管井的大小。
2、层高医学实验室有配套的系统管风非常复杂，吊顶内涉及排风、补风、回风、空调冷凝水、消防喷漆与排烟、强弱电、给排水、纯水等专业管网的水平敷设，同时，还要保证各管网系统的检修更换空间，对实验室建筑层高比较严格要求。
大多数用于检验科等临床实验室建筑层高不宜低于4.2m，用于科研、教研的综合实验室建筑层高不宜低于5.0m。
3、墙面与吊顶医学实验室墙体、吊顶材料应易于清洁消毒、耐腐蚀、不起尘、不开裂、光滑防水，表面宜具有抗静电性能、气密性良好、物理性能稳定、且耐火满足国家相关标准的材料。
对生物类实验室来说，墙体及吊顶多采用彩钢板、金属墙板、理化板，并采用圆弧收边，部分理化实验、物理类实验室吊顶采用铝合金扣板、矿板板等材质。
4、地面医学实验室地面要求平整、耐磨、易清洗、不开裂、不积静电及一定防火要求。
较多用PVC卷材地面、橡胶地面等。
二、医学实验室装修材料要求1、地面现代医学实验室地面应耐磨、不起尘、易清洁、不易反光、耐冲击、防水防滑、良好耐久性、防菌、防霉及一定的抗腐性。
一般实验室：地砖、水磨石、PVC地胶等；特殊实验室：PVC地胶、高架地面、环氧树脂自流平等。
2、墙面现代医学实验室墙面应完整无裂缝、不渗水、不起尘、易清洁、耐腐蚀、抗撞击、无放射性、密必性好、一定隔音、吸声及耐火性良好。
一般实验室：轻钢龙骨石膏板、砖墙、彩钢板等；特殊实验室：彩钢板、复合铝板、无机复合板、电解钢板等。
3、吊顶现代医学实验室吊顶材料应抗污、不起尘、不易霉变、不易变形、易维护、吸音性好、环保抗菌的材料，且具好良好的防火性能，耐火性能均应达到A级。
医院中心实验室设计内容SICOLAB
医院中心实验室设计主要包含这些一、公司总览深圳喜格实业有限公司实验室整体解决方案领先者。
二、公司简介深圳喜格实业有限公司创业于2006年的深圳特区，2012年开始使用“SICOLAB”标识。
喜格专注：实验室整体建设装修，含工艺平面规划、通风、空调、净化、纯水、装修、三废处理及家具系统的设计施工。
喜格服务：各级医院、疾控中心、妇幼保健院、第三方医学实验室、干细胞库实验室、生物制药企业、科研院校等。
喜格资质：建筑装饰装修二级资质、建筑机电安装叁级资质、净化装修资质、安全生产许可证、ISO体系认证证书、售后服务认证证书、广东省守合同重信用企业等公示证书。
工程案例：南方医科大学南海医院、佛山市第一人民医院、深圳盐田妇幼保健院、深圳宝田医院、高要市人民医院、海南省肿瘤医院、寮步人民医院、海南省妇幼保健院；中科骇泰医学检验所、重庆助康医学检验实验室、安徽兰迪医学检验实验室有限公司、佛山精准医学中心、上海兰卫尔博医疗实验室、亚能生物医学检验实验室。
三、实验室规划建设400-8879-829设计理念：安全、节能、环保、舒适建设思路：当前我国实验室建设中，大多存在建设施工重于设计的误区，导致实验室建设及使用过程中出现诸如：流程不合理、安全问题突出、水电气布置缺失、扩展性不足等等。
设计规划前需要有一个明确的实验室的定位和整体规划。
实验室设计建设是一个系统的工程，需要考虑工艺流程、人流物流、供电、给排水、通信、网络、通风空调、空气净化、气流组织、房间压差、安全消防、三废处理等。
建设依据400-8879-829JG-J91-1993科学实验建筑设计规范ISO15189：2012《医学实验室—质量和能力的要求》CNAS-CL022012《医学实验室质量和能力认可准则》GB19489-2008《实验室生物安全通用要求》GB50346-2011《生物安全实验室建筑技术规范》GB50591-2010《洁净室施工及验收规范》WS233-2002《微生物和生物医学实验室生物安全通用准则》GMP药品生产质量管理规范（2010年修订）病理诊断中心基本标准和管理规范（试行）（国卫医发【2016】65号）医学检验实验室基本标准和管理规范（试行）的通知（国卫医发【2016】37号）1、医院中心实验室设计医院中心实验室是集医疗、科研及教学于一体的综合性实验室，是开展科技攻关、学术交流和人才培养的重要基地，也是一个医院医疗水平高低的重要体现。
医院临床实验室设计建设方案SICOLAB

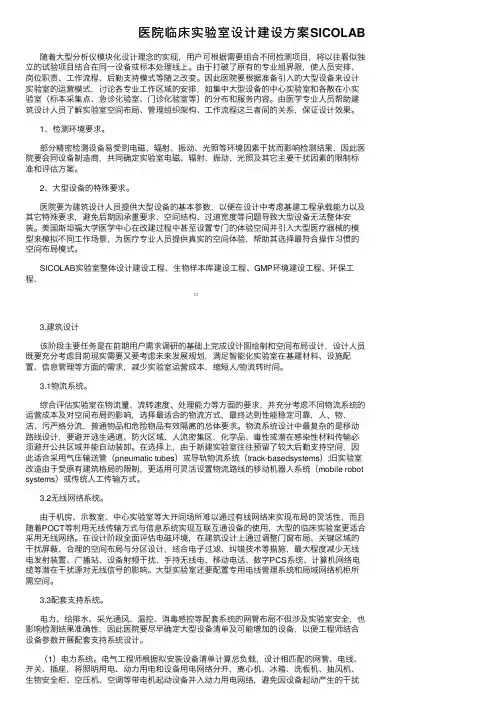

医院临床实验室设计建设⽅案SICOLAB随着⼤型分析仪模块化设计理念的实现，⽤户可根据需要组合不同检测项⽬，将以往看似独⽴的试验项⽬结合在同⼀设备或标本处理线上。
由于打破了原有的专业组界限，使⼈员安排、岗位职责、⼯作流程、后勤⽀持模式等随之改变。
因此医院要根据准备引⼊的⼤型设备来设计实验室的运营模式，讨论各专业⼯作区域的安排，如集中⼤型设备的中⼼实验室和各散在⼩实验室（标本采集点、急诊化验室、门诊化验室等）的分布和服务内容。
由医学专业⼈员帮助建筑设计⼈员了解实验室空间布局、管理组织架构、⼯作流程这三者间的关系，保证设计效果。
1、检测环境要求。
部分精密检测设备易受到电磁、辐射、振动、光照等环境因素⼲扰⽽影响检测结果，因此医院要会同设备制造商，共同确定实验室电磁、辐射、振动、光照及其它主要⼲扰因素的限制标准和评估⽅案。
2、⼤型设备的特殊要求。
医院要为建筑设计⼈员提供⼤型设备的基本参数，以便在设计中考虑基建⼯程承载能⼒以及其它特殊要求，避免后期因承重要求、空间结构、过道宽度等问题导致⼤型设备⽆法整体安装。
美国斯坦福⼤学医学中⼼在改建过程中甚⾄设置专门的体验空间并引⼊⼤型医疗器械的模型来模拟不同⼯作场景，为医疗专业⼈员提供真实的空间体验，帮助其选择最符合操作习惯的空间布局模式。
SICOLAB实验室整体设计建设⼯程、⽣物样本库建设⼯程、GMP环境建设⼯程、环保⼯程、3.建筑设计该阶段主要任务是在前期⽤户需求调研的基础上完成设计图绘制和空间布局设计，设计⼈员既要充分考虑⽬前现实需要⼜要考虑未来发展规划，满⾜智能化实验室在基建材料、设施配置、信息管理等⽅⾯的需求，减少实验室运营成本，缩短⼈/物流转时间。
3.1物流系统。
综合评估实验室在物流量、流转速度、处理能⼒等⽅⾯的要求，并充分考虑不同物流系统的运营成本及对空间布局的影响，选择最适合的物流⽅式，最终达到性能稳定可靠，⼈、物、洁、污严格分流，普通物品和危险物品有效隔离的总体要求。
医院检验科建设标准SICOLAB

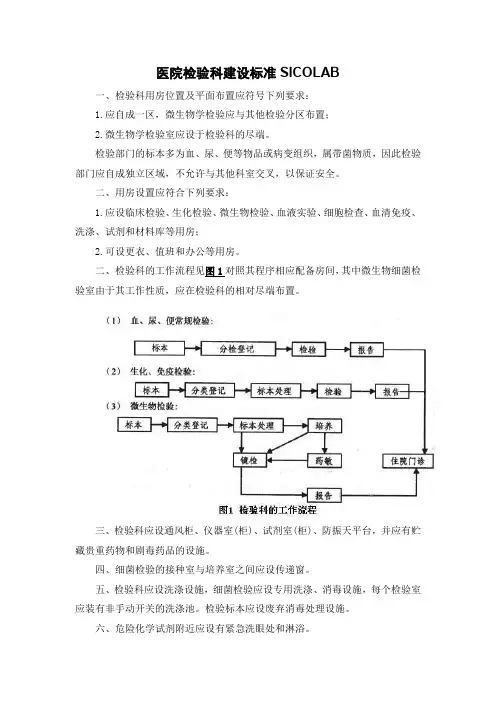

医院检验科建设标准SICOLAB
一、检验科用房位置及平面布置应符号下列要求：
1.应自成一区，微生物学检验应与其他检验分区布置；
2.微生物学检验室应设于检验科的尽端。
检验部门的标本多为血、尿、便等物品或病变组织，属带菌物质，因此检验部门应自成独立区域，不允许与其他科室交叉，以保证安全。
二、用房设置应符合下列要求：
1.应设临床检验、生化检验、微生物检验、血液实验、细胞检查、血清免疫、洗涤、试剂和材料库等用房；
2.可设更衣、值班和办公等用房。
二、检验科的工作流程见图1对照其程序相应配备房间，其中微生物细菌检验室由于其工作性质，应在检验科的相对尽端布置。
三、检验科应设通风柜、仪器室(柜)、试剂室(柜)、防振天平台，并应有贮藏贵重药物和剧毒药品的设施。
四、细菌检验的接种室与培养室之间应设传递窗。
五、检验科应设洗涤设施，细菌检验应设专用洗涤、消毒设施，每个检验室应装有非手动开关的洗涤池。
检验标本应设废弃消毒处理设施。
六、危险化学试剂附近应设有紧急洗眼处和淋浴。
七、实验室工作台间通道宽度不应小于1．20m。
深圳SICOLAB医院检验科实验室设计规划方案
深圳SICOLAB医院检验科实验室设计规划方案检验科的设计指导本着人性化、方便就诊者、达到资源共享、减少重复性建设、减少与防止院内交叉感染、能应对突发事件（如突发少见的传染性疫情）的原则，我们将检验区域划分为：检验核心区、肠道检验室、急诊检验室、性病检验室、发热门诊检验室、门诊检验1室、2室，共 7 个区域。
检验核心区核心区（laboratory core），意为将临床上检验标本量大、检测频率比较高、应用较广的项目集中于同一区域进行检测。
将使用频率高的仪器集中于核心区，达到了设备资源共享，减少了人力、物力的浪费；另外，由于多数项目集中同一区域检测，使得具有相同标本类型的项目可以使用同一个采血管，从而降低了患者因采血量大而造成的医源性失血。
检验核心区分为内部区与外部区：内部区占地 336㎡，分为生化标本操作区、免疫标本操作区、临床常规标本操作区和标本接收处理区；外部区设有 PCR 室、细胞形态室、细菌室、2个冰库、办公室、会议室、休息和更衣室。
核心区间内部区与外部区之间的墙体以及各室间的墙体均为轻钢龙骨镶嵌透明玻璃墙，中间设有一条 2.3m宽通道，通道无障碍物。
由于墙体为钢化玻璃墙，整个核心区域宽敞通透明亮，视野宽阔。
核心区域的通道部分划分为清洁区、半污染区和污染区。
医院实验室规划设计遵循以下原则安全原则：实验室选址很重要，应选灰尘小，震动小的地方。
房屋结构要考虑防震、防尘、防潮，且隔热良好，光线充足。
各个室的布局原则是限制样品的流动区域，缩短样品流动行程，尽量减少物(样品)流和人流线路交叉。
效率原则：设备、功能区分布力求符合临床医学检验检测流程，尽量减少人员流动行程，提高整个运作效率。
效益原则：家具排布、房间分隔充分利用空间，适当预留未来发展空间，提高基础设施利用率。
环保原则：通过相关排风设备、废物处理、回收设备等，净化实验室空气环境，减少对外界环境污染。
人性化原则：运用人体工学原理，专业设计实验室家具及辅助设备，提高人员舒适度。
SICOLAB药品检验实验室设计
SICOLAB药品检验实验室设计一、项目背景随着科技的进步和人们生活水平的提高，对药品品质的要求也越来越高。
因此，药品检验实验室的建设成为了当下急需解决的问题。
SICOLAB 是一家专业从事药品检验的公司，他们希望通过一个新的、先进的实验室来提高检验效率和准确性。
二、设计原则1.合理利用空间：根据实验室的需求合理规划每个区域的功能和使用面积，以确保实验室的顺畅运作。
2.安全可靠：设计保证实验室内药品的安全和生产操作的安全。
3.灵活性：设计具有可拆卸和可移动性，以适应不同的实验需求。
4.环保节能：使用环保材料和节能设备，向绿色实验室转变。
三、实验室布局1.样品接收区：用于接收样品和做样品初步处理，包括接收台、样品储存柜和初步处理设备。
2.样品准备区：用于样品加工，包括药品分装设备、稀释设备和样品标记设备。
3.分析区：主要进行药品的检验和分析，包括色谱仪、液相质谱仪等仪器设备。
4.测量区：用于测量药品的物理性质，包括密度计、粒度仪等设备。
5.存储区：专门存储药品和实验用品，需有专门的柜子和货架。
6.仪器室：放置大型仪器设备，如质谱仪、核磁共振仪等。
7.办公区：为实验人员提供办公空间，包括办公桌、文件柜等。
四、实验室安全设计1.实验室应设有紧急出口，并配备紧急通风设备，以确保工作人员的安全。
2.实验室内部应有标明危险品存放位置的标志，并配备必要的安全防护设备。
3.实验室内应设有应急洗眼器和安全淋浴器，并确保易于使用。
4.实验室应设置防爆电器设备，以确保电器设备在可能发生爆炸的情况下能够正常运行。
五、环境控制和设备选型1.实验室应建设恒温恒湿系统，以确保实验室的稳定环境。
2.实验室应选择性能稳定、高效节能的仪器设备，以提高实验效率和准确性。
3.实验室设备的选型应考虑到使用者的操作习惯和需求，以方便实验操作和数据处理。
六、绿色实验室设计1.实验室内应使用环保材料，减少对环境的污染。
2.实验室应使用节能设备，如LED照明系统、智能调控系统等，以减少能源消耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医院检验科实验室改造、装修设计规划方案SICOLAB
设计依据：
GB 19781-2005 医学试验室安全要求
GB_T 27025-2008 检测和校准实验室能力的通用要求
GB_T 21919-2008 检验医学参考测量实验室的要求
设计思路
实验室设计的总体原则是科学性、安全性、人性化。
设计要达到的目标是患者就检流程顺畅，医患之间沟通无障碍，布局科学，安全高效，环境舒适。
门诊临床实验室是门诊诊疗活动的重要场所，据统计门诊患者约 30% 以上需要到实验室做检查。
作为门诊部医患交流沟通的主要窗口之一，其服务能力、业务流程决定着患者的等候时间和就诊感受。
由于缺乏科学合理的平面布局与流程设计，门诊实验室常常成为门诊患者就诊的瓶颈。
本文主要从临床实验室改造、新建后的一些经验总结出发，与同道共享。
整体规划：
应设于近检验科入口处;为门诊服务的应有标本采取室并设置特别病人采血区（单独一个房间）,和样品接收窗口：血液样品接收窗口、体液样品接收窗口。
体液接收窗口可设置于门诊体液检验室。
1 以病人为中心的平面布局设计
平面布局充分考虑患者行进路线：按照进入实验室→了解检验流程( 检验流程图) →取号(取号机) →等待(侯检座椅) →采血(采血窗口) →等报告单(报告单等待区、报告显示屏) →打印报告( 自助取单柜) →离开实验室的顺序设置区域、摆放设备。
避免患者折返、消除人流冲突。
2 服务窗口模式的设计
服务窗口常见三种模式：小窗口模式、大窗口模式、完全开放式设计模式。
采血室设计建设
1. 实验室家具：边台、更衣柜、储藏柜、非手动不锈钢水槽龙头、医用塑料垃圾桶
2. 实验室仪器：冰箱、电脑、扫码枪（扫条形码，录入系统信息）、叫号设备、紫外线消毒灯
实验室工程设计
环境要求：采血环境应该是人性化设置，空间宽敞，光线明亮，通风良好，采血台面高（750mm）和长度宽度（700*700）适宜，桌椅舒适、可转动或斜躺。
有足够采血窗口和工作人员，保证在患者最多的时刻，使患者排队等候采血的时间不超过15min，排队人数不超过5人。
采血等候处，最好设置指示采血顺序、叫号设备系统等。
窗口之间最好相互隔开，保护患者隐私和避免窗口之间的相互干扰。
采血过程尽可能采用一次性用品，包括压脉带、清洁纸垫和消毒用品。
采血废弃物品按照医疗垃圾统一处理。
采血处用紫外灯定时对周边环境和空气消毒，用消毒液擦拭台面消毒。
电路：500LX,配电按8w/平方LED，照明用电和仪器用电分开配置，紫外线消毒灯按2w/平方配置。
根据采血窗口数量决定，按一个采血窗口 1 KW 计算。
实验室通风空调设计
1、生物安全实验室空调净化系统的划分应根据操作对象的危害程度、平面布置等情况经技术人员比较后确定，并应采取有效措施避免污染和交叉污染。
空调净化系统的划分应有利于实验室消毒灭菌、自动控制系统的设置和节能运行。
2、净化系统的设置应当遵循《生物安全实验室建筑技术规范》相关要求，在设计时还应考虑到净化机组的摆放位置等。
3、新风口应采取有效的防雨措施。
新风口处应安装防鼠、防昆虫、阻挡绒毛等的保护网且易于拆装。
4、新风口应高于室外地面2. 5m以上，并应远离污染源。
5、排风必须与送风连锁，排风先于送风开启，后于送风关闭。
主实验室必须设置室内排风口，不得只利用生物安全柜或其他负压隔离装置作为房间排风出口。
6、生物安全实验室气流组织宜采用上送下排方式，送风口和排风口布置应有利于室内空气的排出。
7、对于有压差要求的实验室，例如PCR实验室，各区之间应保证气流是从
清洁区流向污染区，应在易于观察的位置设置压差表。
8、过滤器和空调机组不能使用木制材料，应耐消毒剂腐蚀、不吸水的材料，空调机组的漏风率应小于2%。
9、舒适性空调主要是采用风机盘管加新风系统，冬夏季使用医院集中的冷热源，如果春秋季节医院没有冷热源，可自备风冷式模块机组提供冷热源。
医院实验室给排水设计
1、给水系统：生物安全实验室中应设洗手装置，并宜设置在靠近实验室的出口处。
对于用水的洗手装置的供水应采用非手动开关。
室内给水管材宜采用不锈钢管、铜管或无毒塑料管等，管道应可靠连接。
2、排水系统：洁净实验室内不应设置地漏，实验室排水应与生活区排水分开，应确保实验室排水进入医院污水处理站。
3、纯水系统：实验室主要用纯水的设备是生化仪，实验室纯水系统在设计前应与实验室负责人沟通纯水的用水点，各水点的用水量。
