纸箱基本知识介绍
纸箱基本知识
纸箱基本知识一、纸箱的概述纸箱是一种用于包装、运输和储存商品的盒子，通常由纸板制成。
它是现代物流中不可或缺的一种包装材料，其优点包括轻便、易于加工和低成本等。
二、纸箱的种类1.单层瓦楞纸箱：由一层瓦楞纸板制成，适用于轻型商品。
2.双层瓦楞纸箱：由两层瓦楞纸板制成，适用于中等重量商品。
3.三层瓦楞纸箱：由三层瓦楞纸板制成，适用于较重商品。
4.四层瓦楞纸箱：由四层瓦楞纸板制成，适用于重型商品。
5.特殊形状的纸箱：根据不同的需求可以定制各种形状和尺寸的纸箱。
三、纸箱的结构1.面纸：即外面看到的那一层，可以是白卡或黄卡等不同材质。
2.芯材：也就是我们常说的“夹心”，通常采用瓦楞芯材或者平面芯材。
3.底部结构：包括底盒、自动底盒、覆盖底、折叠底等不同结构。
4.侧面结构：包括直立侧、斜立侧、圆弧侧等不同结构。
5.顶部结构：包括开口顶、自动上盖顶、覆盖顶等不同结构。
四、纸箱的制作工艺1.设计：根据客户需求和商品特点进行纸箱设计。
2.切割：使用切割机将纸板按照设计要求切割成相应的尺寸和形状。
3.压花：使用压花机将纸板进行压花处理，增加其强度和美观度。
4.贴合：将面纸和芯材贴合在一起，形成纸箱的基本结构。
5.成型：通过模具将贴合好的纸板进行成型，形成最终的纸箱外观。
五、纸箱的使用注意事项1.避免过重或过轻的物品放入纸箱中，以免影响其承重能力或者造成浪费。
2.在装载前要检查纸箱是否有损伤或者变形，如有需要及时更换。
3.在运输过程中要避免受潮、受热、受压等情况，以免影响商品质量。
4.在储存过程中要避免阳光直射和潮湿环境，以免影响纸箱的质量和寿命。
六、纸箱的回收利用纸箱是可以回收利用的一种物品，回收后可以进行再加工处理，制成新的纸箱或者其他纸制品。
回收利用不仅可以减少资源浪费，还可以降低环境污染。
七、纸箱的应用领域纸箱广泛应用于各个领域，包括食品、饮料、日化用品、电子产品等。
随着电商行业的发展，纸箱在快递配送领域也得到了广泛应用。
RSCHSCOSC纸箱基本知识的介绍
RSCHSCOSC纸箱基本知识的介绍纸箱是用于包装和运输商品的常见包装材料，具有轻便、环保、易于加工和经济实惠等优点。
随着电子商务的发展和物流运输业的壮大，纸箱作为主要的包装材料已经成为了市场上不可或缺的一部分。
以下是关于纸箱基本知识的介绍：1.纸箱的结构和类型纸箱通常由纸板制成，纸板由两层或多层纸张经过黏合而成。
根据纸箱的外形和用途不同，纸箱可以分为各种类型，例如瓦楞纸箱，折叠纸箱，挤压纸箱等。
瓦楞纸箱是最常见的一种纸箱类型，它由外纸、瓦楞纸和内纸三层构成，具有较高的强度和承重能力。
2.纸箱的制造工艺纸箱的制造过程通常包括制浆、造纸、瓦楞纸板的制作、切割和拼合等工序。
制浆是将废纸或植物纤维与水混合破碎并脱墨，形成纸浆的过程。
造纸是将纸浆经过过滤、抽水、干燥等处理步骤，使其成为纸张的过程。
瓦楞纸板的制作是将纸板沿着一定的方向经过压花或切割，形成一定间距的瓦楞纹，以增加纸箱的强度和韧性。
切割和拼合则是通过切割纸板，将纸箱的外形制成所需形状，并采用粘合剂将各部分固定在一起。
3.纸箱的优点和应用范围纸箱作为一种常见的包装材料，具有许多优点。
首先，纸箱重量轻，便于搬运和运输。
其次，纸箱可以定制成各种尺寸和形状，适应不同的包装需求。
此外，纸箱对环境友好，可以回收利用和降解，减少对环境的污染。
纸箱的应用范围非常广泛，涵盖了电子产品、食品、化妆品、家具、纺织品等各个行业。
4.纸箱的承重能力和保护性能纸箱的承重能力和保护性能是衡量纸箱质量的重要指标。
纸箱的承重能力取决于纸板的厚度和材质，一般来说，纸板越厚，承重能力越大。
纸箱的保护性能取决于纸箱的结构和内部填充物，良好的保护性能可以有效保护商品在运输和储存过程中不受损坏。
5.纸箱的标准和测试方法为了确保纸箱的质量和可靠性，许多国家和行业都制定了一系列的标准和测试方法。
常见的纸箱标准包括ISO（国际标准化组织）标准、ASTM （美国材料与试验协会）标准、TAPPI（美国纸浆和纸业技术协会）标准等。
纸箱知识坑纸术语
纸箱知识坑纸术语一、纸箱知识1、纸板术语面纸：正面向上的最上一层平面纸，可为各种纸瓦楞：呈波浪形的部分，无特别注明一般为芯纸（ O 纸）起坑中隔：两层波浪形的瓦楞中间所粘的平面纸，一般为芯纸（ O 纸）底纸：正面向上的最底一层平面纸，可为各种纸七层纸板：面纸 + 瓦楞 + 中隔 + 瓦楞 + 中隔 + 瓦楞 + 底纸共七层纸五层纸板 : 面纸 + 瓦楞 + 中隔 + 瓦楞 + 底纸共五层纸三层纸板 : 面纸 + 瓦楞 + 底纸共三层纸2、我司常用纸板材质五层纸板1:（175g 牛卡+112g 高强瓦楞纸+105g 普通牛皮纸+112g 高强瓦楞纸+175g 牛卡）（175g 牛卡+112g 高强瓦楞纸+105g 普通牛皮纸+112g 高强瓦楞纸+126牛卡）（126g 牛卡+112g 高强瓦楞纸+105g 普通牛皮纸+112g 高强瓦楞纸+126牛卡）（126牛卡+112普通瓦楞纸+105g 普通牛皮纸+112g 瓦楞纸+127挂面纸）（127挂面纸+112普通瓦楞纸+105g 普通牛皮纸+112g 瓦楞纸+127挂面纸）250g 牛卡+112高强瓦楞纸+105g 普通牛皮纸+112g 高强瓦楞纸+250g 牛卡）中间的3为105g 普通纸，别的3可视为粗坑A939A （175g 牛卡+112g 高强瓦楞纸+105g 普通牛皮纸+112g 高强瓦楞纸+175g 牛卡）A939B （175g 牛卡+112g 高强瓦楞纸+105g 普通牛皮纸+112g 高强瓦楞纸+126g 牛卡）中间的3为105g 普通纸 9为幼坑的意思三层纸板A3A 175g 牛卡+112高强牛卡 +175g 牛卡A3B 175g 牛卡+112高强牛卡 +126g 牛卡3 是粗坑的意思A9A 175g 牛卡+112高强牛卡 +175g 牛卡A9B 175g 牛卡+112高强牛卡 +126g 牛卡9为幼坑二、坑纸术语1、坑纸即可以见到瓦楞部分的，一般是面纸+ 瓦楞，又叫见坑纸例：AE （或A9）表示面纸为A 纸+ 一层幼坑瓦楞的坑纸。

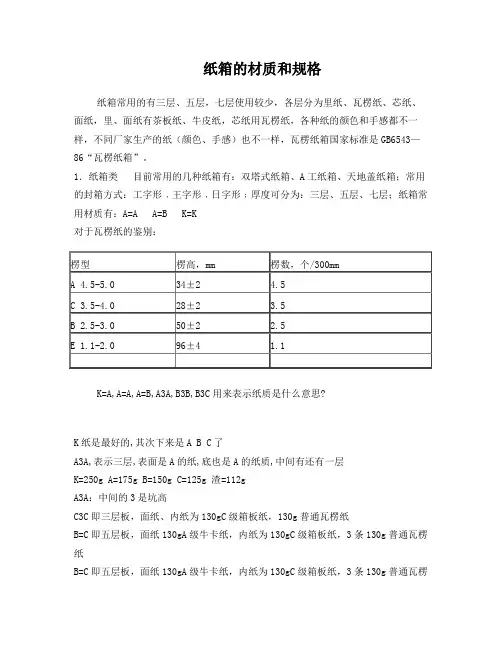

纸箱全面知识
纸箱的材质和规格纸箱常用的有三层、五层，七层使用较少，各层分为里纸、瓦楞纸、芯纸、面纸，里、面纸有茶板纸、牛皮纸，芯纸用瓦楞纸，各种纸的颜色和手感都不一样，不同厂家生产的纸（颜色、手感）也不一样，瓦楞纸箱国家标准是GB6543—86“瓦楞纸箱”。
1．纸箱类目前常用的几种纸箱有：双塔式纸箱、A工纸箱、天地盖纸箱；常用的封箱方式：工字形﹐王字形﹐日字形﹔厚度可分为：三层、五层、七层；纸箱常用材质有：A=A A=B K=K对于瓦楞纸的鉴别：K=A,A=A,A=B,A3A,B3B,B3C用来表示纸质是什么意思?K纸是最好的,其次下来是A B C了A3A,表示三层,表面是A的纸,底也是A的纸质,中间有还有一层K=250g A=175g B=150g C=125g 渣=112gA3A：中间的3是坑高C3C即三层板，面纸、内纸为130gC级箱板纸，130g普通瓦楞纸B=C即五层板，面纸130gA级牛卡纸，内纸为130gC级箱板纸，3条130g普通瓦楞纸B=C即五层板，面纸130gA级牛卡纸，内纸为130gC级箱板纸，3条130g普通瓦楞纸＃表示七层纸板，3表示三层纸板，也用－表示，＝表示五层纸板a.普通纸箱纸质:普通纸箱纸质X为:K A B C 3 依次变差;X9X(厚度为2 mm)表示E坑(幼坑) X3X (厚度为3mm)---表示单层X=X(厚度为6mm)----表示双层X≡X(厚度为9mm)----表示三层X----表示表面用纸 , 坑纹----普通之坑纸,中间层平纸----无表示,则为普通纸. W—表示白书纸,单坑(纸质) 双坑(纸质) 三坑(纸质) 幼坑(纸质)C33 B=3 B≡B B9BB33 B=C B≡C B9CB3C B=B B≡3 A9AB3B A=B A≡B A9BA3B A=A A≡A W9AW3B W=B W≡B W9Bb.普通纸箱材料之选择:一般用B=B,纸厚度约为6mm,该种材料最低.如果客人有要求,也可用A=B,这种材质比B=B强度好,价格偏高，而A=A纸质比A=B、 B=B好,厚度为6mm,价格也偏高,除非特殊要求才选用.什么样的纸盒能满足自动装盒生产线的需求尽管GMP认证已经告一段落，但制药企业、化妆品行业对自动装盒机的需求有增无减。
纸箱基本知识
纸箱基本知识纸箱基本知识纸箱⼜称为⽡楞纸箱,其主要原材料就是纸板组合⽽成,纸板由⼀层层⽡楞纸通过坑纸机胶合⽽成．最外⾯的的那层纸称为⾯纸,最⾥⾯的纸称为⾥纸,中间凹凸不平的纸称为坑纸．如A＝B, A为⾯纸,B为⾥纸．按坑的厚度纸箱可分为四种:⼀, 幼坑箱,⼜称为E坑箱,写法为A9A,A9B,B9B等,其是最薄的纸箱, ⼀般是纸盒.共3层纸.总厚度为1.5-2.0 MM⼆, 单坑箱,写法为K3K,K3A,A3A,A3B,B3B等.⼀般⽤来做内箱.共3层纸.总厚度为2.5MM.三, 双坑箱,这是通常⽤得最多的纸箱.写法为K=K,K=A,A=A,A=B,A=C,B=B等.共5层纸.总厚度为5MM.四, 三坑箱,写法为A三A,A三B,按组合的⽅式,纸箱可分为三种⼀, 钉箱,即由钉线钉纸⽽成.⼆, 粘箱,即由胶⽔粘贴⽽成.三, 啤盒,即由啤机啤制⽽成,不⽤钉,也不⽤粘,按啤线痕迹折合⽽成就是⼀纸盒.按纸箱⽤途不同,可分为三种.⼀, 外箱,⼀般双坑箱及三坑箱适于⽤来作外箱.⼆, 内箱,⼀般单坑箱适于作内箱三, 内盒,也称为啤盒.⼀般幼坑箱适于作内盒.普通物品,⼀般⽤外箱包装即可.部分细⼩物品以及价值较⾼的物品,先⽤内盒包装,外⾯套内箱,最外⾯⽤外箱包装.材质说明:纸箱的原材料是纸板,纸板的原材料是原纸,原纸共分为K纸,A纸,B纸,C纸,3纸共5种.最好的是K纸,最差的是3纸.同是K纸也是最厚的,3纸是最薄的.K/A/B/C纸均可⽤来作⾯纸和⾥纸,3纸多⽤来作坑纸或⾥纸,⾯纸材质通常好于或等于⾥纸,如⾯纸是A纸,通常的组合是A=A,A=B,A=C等,⽽不可能是A=K.另还有⼀种纸叫W纸,⼜叫⽩纸,厚度同A纸接近,⼀般⽤来作⾯纸.纸箱价格=（长+宽+2）*（⾼+宽+1）*2*单价/1000平卡价格=（长+1）*（宽+1）*单价/1000⼑卡价格=（长+2）*（宽+2）*单价/1000以上长度单位⽤INCH，不同的纸有不同的价格K，A，B，C 价格依次递减。
(完整word版)纸箱的介绍(普及知识)
(完整word版)纸箱的介绍(普及知识)纸箱的介绍（普及知识）
纸箱是一种常见的包装材料，用于存放、运输和保护各种物品。
它由纸质材料制成，具有轻巧、结实、环保等特点。
优点
- 轻巧便捷：相对于其他包装材料，纸箱更轻便，便于携带和
操作。
- 环保可回收：纸箱由可再生材料制成，使用后可进行回收再
利用，有利于环境保护。
- 良好的抗冲击性能：纸箱具有良好的抗冲击性能，能够有效
保护包装物品免受损坏。
- 低成本：纸箱的制造成本相对较低，是一种经济实用的包装
选择。
应用领域
纸箱广泛应用于各个行业和领域，包括但不限于：
1. 商品包装：纸箱可以用于商品包装，保护商品在运输和储存过程中不受损。
2. 食品包装：纸箱可以被用于食品包装，能够保持食品的新鲜度和卫生。
3. 电子产品包装：纸箱可以用于电子产品的包装，为产品提供保护，并方便运输和携带。
4. 物流运输：纸箱作为一种常见的包装材料，广泛用于物流运输行业，提供包装和保护。
注意事项
- 避免过重：纸箱虽然结实，但承重能力有限，使用时需避免装载过重物品。
- 防潮防水：纸箱对水分敏感，应避免在潮湿环境中存放和使用。
- 正确处理废纸箱：使用后的纸箱应进行分类回收处理，避免污染环境。
总结：纸箱作为一种常见的包装材料，具有轻巧、环保、抗冲击等优点，广泛应用于商品包装、食品包装、电子产品包装和物流运输等领域。
在使用纸箱时需注意避免过重、防潮防水，并进行正确的废纸箱处理。
以上为纸箱的介绍，希望对您有所帮助。
纸箱基础知识
纸板（已压高度线）
啤盒生产流程图
制模版（啤版） 纸板（已印或未印） 模切（啤） 打/粘 全检
捆扎
入库
辅助材料及打包标准
如客户无特殊要求，按以下标准打包：
纸箱：单坑20个一扎；双、三坑10个一扎； 平卡、啤卡：单坑100张一扎；双坑50张一扎。
生产的辅助材料：
印刷胶版；啤盒模版；油墨；钉线；白胶浆；打包带等。
普通箱：
1个纸箱的重量（kg）=[2（L+W）+坑数]×（W+H）×纸质克重÷1000
其它：
重量 =面积×纸质克重÷1000
常用纸质克重：（每千平方英寸重量kg）
B33 0.26
F33 0.26
W3A 0.34
A9A 0.35
K3K 0.50
K=A 0.60
B3B 0.27
C33 0.27
W3K 0.42
纸度和切长
与坑纹方向相同的一边为纸度，与坑纹方向垂直的一边为切长。 纸板尺寸A×B，如果没有特殊注明，一般情况下A为纸度尺寸，B 为切长尺寸。
纸度 切长方向 纸度方向
开纸压线
纸度 走 纸 方 向
切 长
纸板宽度 一开三
修边
压线
一开二
单压线
双压线
平压线
纸箱相关术语
槽口
顶盖 宽 粘/钉条 长 纸 度 箱 高
②单坑纸板（单瓦楞纸板）————由3张纸组成
例如： K5K、B3B、A7A、K9A
③双坑纸板（双瓦楞纸板）————由5张纸组成
例如：K737K、K=A、A333A
纸箱的基础知识
纸箱的基础知识一.原纸〈一〉. 目的一看就明白，一用就有效，吹糠见米。
〈二〉. 原纸物理性能要求:2.1. 定量要求：定量表示为每平方面积的重量，以克为单位，中文写成克/平方米，英文写成g/m2，K纸为250g，300g，230g；A纸175g，160g；B纸125g；芯纸105g，112g，115g，150g；白挂面纸（灰底白，牛底白180g，160g，140g）；挂面纸127g-130g。
2.2. 紧度要求；2.3. 耐破指数；2.4 . (横向)环压指数；2.5. 横向耐折度；2.6. 吸水性；2.7. 含水性；〈三〉. 尺寸要求：3.1. 平板纸尺寸偏差不许超过±5mm；偏斜度不超过5mm；卷筒纸的纸幅(纸度)偏差不准超过+8mm，-0mm，其它尺寸按公司要求规定。
〈四〉. 外观要求：4.1. 原纸不经外力作用不许有分层现象。
4.2. 每批原纸色泽应基本一致不许有露底现象。
4.3. 原纸表面平整，不许有影响使用的折子，窟窿，硬杂物等外观毛病。
4.4. 原纸切边口整齐不许有裂口，缺角，毛边等现象。
4.5. 平板纸不许有直径大于2CM以上湿疤，卷筒纸每10平方米直径大于3CM以上的湿疤，A.B级不许超过1个，C级不许超过2个，D级不准超过3个，E级不准超过5个。
4.6. 瓦楞原纸的纤维组织应均匀，纸幅间厚薄一致。
4.7. 定量允许规定误差±2%，横向环压指数低于规定10%,纵向裂断长低于规定10%以内者. 二．箱纸板〈一〉. 术语：由箱纸板通过瓦楞辊加工成波形的瓦楞纸粘合而成的板状物。
1.1.据商品包装的需求, 瓦楞纸板可以加工成：1.1.1. 原纸的代号：原纸的通用叫法为XXX克的XXX纸，为方便简洁，每种纸用英文字母代表，即为原纸的代号。
1.1.2. 克重：表示某种纸每平方米面积的重量，以克为单位，中文写成“克/平方米”，英文写成“g/m2”。
1.1.3. 常用的原纸：(1).牛卡纸三种：B(125g)；A(175g，160g)；K(250g，230g，220g，200g)(2).芯纸二种：F(112g，115g，105g)；M(150g)(3).白卡纸二种：W(180g，160g)；KW(140g又称牛底白)(4).挂面纸一种：C(127g-130g)1.2. 纸板的代号：1.2.1. 用英纸字母代表纸质1.2.2. 按面纸里纸顺序写下每层原纸的代号即成为纸板的代号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何根据客户需求判断抗压
纸箱抗压和堆叠时间的关系
30天 - 60% 60天 - 55% 360天 – 50%
纸箱抗压和环境湿度的关系
湿度5% - 160% 抗压 湿度20% - 130% 湿度50% - 100% 湿度60% - 90% 湿度70% - 80% 湿度80% - 60% 湿度90% - 40%
200% 150% 100% 50% 0%
5% 20% 50% 60% 70% 80% 90%
曲线图
系列1
季节性的考量
实际计算
客户A，内装食品饼干（袋包装），重量5KG，纸箱尺寸 30*20*20CM，3层纸箱 堆高3M，无栈板堆叠，周转期60天，客户在广东区域 请计算需要的纸箱抗压，建议配纸
纸箱品质检验标准
RSC-A1纸箱的尺寸设计
内径、外径与制造尺寸的关系
内径尺寸的长宽=制造尺寸的长宽-1个瓦楞厚度 制造尺寸的长宽=外径尺寸的长宽-1个瓦楞厚度 内径尺寸的高度=制造尺寸的高度-2个瓦楞厚度 制造尺寸的高度=外径尺寸的高度-2个瓦楞厚度
实际转化的时候根据实际情况调整
RSC-A1纸箱的尺寸设计
全封闭开槽箱CSSC
内外摇盖尺寸不同 折叠后完全封闭内外摇盖 设计用于瓶，听装的需要低部平整的产品
Bag-in-Box
设计为液体袋、粉尘、无菌包装 等 多用于食品包装
全封闭叠盖箱SFF
为需要平底和特殊保护的产品设计 常用于机器配件、敏感物品
套装箱（1）
通常由几个箱子组成一套，相互可以套合
纸板厚度
使用的瓦楞、原纸决定 纸板的厚度，但生产过 程中会损失厚度（压扁） 纸板厚度可以体现在生 产过程中的瓦楞厚度的 损失情况 使用厚度仪测量
压力测试的原理
施 加 压 力 的 应 力 高度减低值
1、压力和应力的关 系
2、压力和高度减低 值的关系
3、临界点-最大强度
边压（ECT）
蜂窝纸托盘
其他类设计
DEFOR
CHH的专用于 农产品、水果 包装的专利设 计
三角形的角加 强了整体抗压 锁定设计
DEFOR
RSC-A1纸箱的尺寸设计
内径、外径与制造尺寸
内径是指纸箱成型后（折好后）从内部测量到的长宽高 外径是指纸箱成型后（折好后）从外部测量到的长宽高 制造尺寸是纸板状态下（平铺）时测量到的长宽高
摇盖的高度=1/2（宽度+瓦楞指数）
B楞=1-2mm,C/A楞=3-4mm,BC/AB楞=5-6mm
A=C D=B-3mm（3mm为1/2开槽宽度） 搭接舌一般为30-50MM
粘合3层一般为30-35MM，5层一般为40-45MM，推荐36MM/3层， 38MM/5层
A B C D
搭接舌的细节
纸箱抗压的理论计算
凯里卡利经验公式
2/3 纸箱抗压=ECT*（4*瓦楞常数/纸箱周边长） *周边长*纸箱常数
理论ECT=面纸环压总和+芯纸环压*楞率
周边长=2*（长+宽） 瓦楞常数A=8.36B=5 C=6.1AB=13.36 CB=11.1 纸箱常数A=1.1B=1.27 C=1.27AB=1.01 CB=1.08
如何根据客户需求判断抗压
承重
纸箱高度 内装物重量 堆叠层数（高度）
安全系数
保存期 2-4星期+1，》4星期+2 环境湿度 50%以下-1，50-60%+0，高湿度+1，超高湿度80-100%+2 是否栈板堆叠 是的话+ 产品类型 自我支撑-瓶子，听 -2 部分支撑能力-内盒等 -1 或 0 无支撑能力 –衣服等 +1 或 2 需要支撑 –液体袋等、散装物等 +1 或 +2 设计因素-模切/印刷版面等 +1或+2
4*3*1
3*2*2
不同的设计会对用纸（面积、用纸门幅），生产（设备尺寸限制等）有较大的影 响，对纸箱的抗压也有影响
瓦楞纸箱的性能
尺寸 纸板厚度 边压 耐破 粘合强度 戳穿强度 整箱抗压
尺寸
使用卷尺或直尺 由于内径外径的测试受测试方法，人物操作的 影响比较大，一般建议测量制造尺寸 工厂内部运作以制造尺寸为准
楞别
楞距
楞别的分类
根据瓦楞的高度和楞距不 同区分 A、C、B、E、F、G
楞高
楞率
芯纸
芯纸的使用长米/相对应的 面纸长米 楞率由瓦楞高度和楞距决 定 楞率对于不同部门的意义 生产、业务、财务
面纸
瓦楞的标准
瓦楞 A C B
高度（mm） 4.5~5 3.5~4 2.5~3
GB5033-85《出口产品包装用瓦楞纸箱》 GB5034-85《出口产品包装用瓦楞纸板》 GB190-90《危险货物包装标志》 GB191-90《包装储运图示标志》 SN/T0262-93《出口商品运输包装瓦楞纸箱检验规程》 GB6543-86《瓦楞纸箱》 GB6544-1999《包装材料瓦楞纸板》 GB6545-1998《瓦楞纸板耐破强度的测定方法》 GB6546-1998《瓦楞纸板边压强度的方法》 GB6547-1998《瓦楞纸板厚度的测定方法》 GB6548-1998《瓦楞纸板粘合强度的测定方法》 GB12070-89《中、低速瓦楞纸板生产线》 GB12986-91《纸箱制图》 GB13024-91《箱纸板》 GB13023-91《瓦楞原纸》 GB/T3042-92《洗衣粉包装》 GB/T4856-93《针棉织品包装》 GB/T13607-92《苹果、柑桔包装》 GB/T4857.5-92《包装 运输包装件跌落试验方法》 GB/T4857.4-92《包装 运输包装件压力试验方法》 GB/T4857.3-92《包装 运输包装件静载荷堆码试验方法》 中华人民共和国法定计量单位
底部自锁箱
上面和普通开槽箱一样 底部设计为可以自己锁定成型 主要用于玩具、磁带、小包装食品等
1
2
3
2
折叠箱
单片纸板（有压线和开槽），折叠后形成包装盒
单片折叠箱 - 书、纸产品
全摇盖5片折叠箱 - 卡片，显示器包装等
折叠箱
折叠箱
常用于服装、玩具、高价值物品、玻璃器皿等 可用于单件的或组合包装（内箱）
瓦楞纸板-层数
单面瓦楞纸板
纸板克重
纸板的克重（平方米重量）
3层纸板克重=面纸克重+里纸克重+芯纸克重*楞率 5层纸板克重=面纸克重+里纸克重+中纸克重+芯纸克重*楞率 +芯纸克重*楞率 纸板克重会受上糊的影响，一般上糊量为3层 10-16克/平方 米，5层=2倍3层上糊量
计算
面175克，底150克，150克芯纸的C楞纸板的克重
与RSC比较纸只一半 常见于水果、蔬菜、机械配件（自动装配线） 等产品的包装
叠盖箱 - OSC
一般设计叠盖部分为2-3CM 设计是为了防止玷污、偷窃或开箱时的伤害 常见于服装、小器具、塑料制品、纸制品等
全叠盖型 - FOL
常见于宽度比较小或内装物比较重的产品 例如自行车、钉子、机械产品、保龄球等 在运输、搬运中需要特别保护的产品
纸箱相关介绍
SMP-2004
纸箱
1、瓦楞纸板的起源及楞别、层数 2、箱型介绍 3、A-1纸箱的尺寸计算，设计 4、纸箱相关的性能，测试工具及方法介绍 5、纸箱品质相关标准
课程要求
1、掌握楞型、层数的概念，掌握克重的计算 2、掌握A-1纸箱的尺寸设计 3、了解耐破和抗压的相关知识
展示架
展示架一般需要组合不同的纸箱来完成
Counter
Pre-Pack Floor Display
不同设计的展示架
内件
隔板，护栏，隔档等 主要起分隔和加强的作用
特殊设计（1）
设计用与大型机械
Strapping
特殊设计（2）
根据产品不同而特殊设计
纸托盘
CORDECK-SSCC专利 设计
瓦楞形状
根据瓦楞的形状，有V、U、UV3种设计 Ｖ形瓦楞波形的特征是：平面抗压力值高，使用中节省粘合剂用量，节 约瓦楞原纸。但这种波形的瓦楞做成的瓦楞纸板缓冲性差，瓦楞在受压 或受冲击变霰后不容易恢复。 Ｕ形瓦楞波形的特征是：着胶面积大，粘结牢固，富有一定弹性（恢复 性较好）。当受到外力冲击时，不象Ｖ形楞那样脆弱，但平面抗压力强 度不如Ｖ形楞。 根据Ｖ形楞和Ｕ形楞的性能特点，目前已普遍使用综合二者优点制作的 ＵＶ形瓦楞辊。加工出来的波形瓦楞纸，既保持了Ｖ形楞的高抗压力能 力，又具备Ｕ形楞的粘合强度高，富有一定弹性的特点。目前 ，国内外 的瓦楞纸板生产线的瓦楞辊均采用这种ＵＶ形状的波形瓦楞辊
楞数（个/300mm） 34±2 40±2 50±2
E
1.1~2
96±4
楞别的简单比较
高度越大，边压越高，恢复性较好 高度越小，平压越高，印刷效果越好 目前市场上最常用的是C、B、E A以前使用比较多，目前逐步退出市场、F/G属于目 前正在逐步开发中的楞形，主要用以取代原单纯纸板 生产的纸盒
套装箱（2）
