【真题】2019年高考物理真题和模拟题分项汇编专题12电磁感应含解析
电磁感应1．（2019·新课标全国Ⅰ卷）空间存在一方向与直面垂直、大小随时间变化的匀强磁场，其边界如图（a ）中虚线MN 所示，一硬质细导线的电阻率为ρ、横截面积为S ，将该导线做成半径为r 的圆环固定在纸面内，圆心O 在MN 上。
t =0时磁感应强度的方向如图（a ）所示。
磁感应强度B 随时间t 的变化关系如图（b ）所示，则在t =0到t =t 1的时间间隔内A ．圆环所受安培力的方向始终不变B ．圆环中的感应电流始终沿顺时针方向C ．圆环中的感应电流大小为004B rS t ρD ．圆环中的感应电动势大小为200π4B r t 【答案】BC【解析】AB 、根据B-t 图象，由楞次定律可知，线圈中感应电流方向一直为顺时针，但在t 0时刻，磁场的方向发生变化，故安培力方向A F 的方向在t 0时刻发生变化，则A 错误，B 正确；CD 、由闭合电路欧姆定律得：E I R =，又根据法拉第电磁感应定律得：，又根据电阻定律得：2r R S πρ=，联立得：004B rS I t ρ=，则C 正确，D 错误。
故本题选BC 。
2．（2019·新课标全国Ⅱ卷）如图，两条光滑平行金属导轨固定，所在平面与水平面夹角为θ，导轨电阻忽略不计。
虚线ab 、cd 均与导轨垂直，在ab 与cd 之间的区域存在垂直于导轨所在平面的匀强磁场。
将两根相同的导体棒PQ 、MN 先后自导轨上同一位置由静止释放，两者始终与导轨垂直且接触良好。
已知PQ 进入磁场时加速度变小恰好为零，从PQ 进入磁场开始计时，到MN 离开磁场区域为止，流过PQ 的电流随时间变化的图像可能正确的是【答案】AD【解析】于PQ进入磁场时加速度为零，AB．若PQ出磁场时MN仍然没有进入磁场，则PQ出磁场后至MN 进入磁场的这段时间，由于磁通量φ不变，无感应电流。
由于PQ、MN同一位置释放，故MN进入磁场时与PQ进入磁场时的速度相同，所以电流大小也应该相同，A正确B错误；CD．若PQ出磁场前MN已经进入磁场，由于磁通量φ不变，PQ、MN均加速运动，PQ出磁场后，MN由于加速故电流比PQ进入磁场时电流大，故C正确D错误。
3．（2019·新课标全国Ⅲ卷）楞次定律是下列哪个定律在电磁感应现象中的具体体现？A．电阻定律B．库仑定律C．欧姆定律D．能量守恒定律【答案】D【解析】楞次定律指感应电流的磁场阻碍引起感应电流的原磁场的磁通量的变化,这种阻碍作用做功将其他形式的能转变为感应电流的电能,所以楞次定律的阻碍过程实质上就是能量转化的过程。
4．（2019·新课标全国Ⅲ卷）如图，方向竖直向下的匀强磁场中有两根位于同一水平面内的足够长的平行金属导轨，两相同的光滑导体棒ab、cd静止在导轨上。
t=0时，棒ab以初速度v0向右滑动。
运动过程中，ab、cd始终与导轨垂直并接触良好，两者速度分别用v1、v2表示，回路中的电流用I表示。
下列图像中可能正确的是【答案】AC【解析】ab 棒向右运动，切割磁感线产生感应电流，则受到向左的安培力，从而向左做减速运动，；金属棒cd 受向右的安培力作用而做加速运动，随着两棒的速度差的减小安培力减小，加速度减小，当两棒速度相等时，感应电流为零，最终两棒共速，一起做匀速运动，故最终电路中电流为0，故AC 正确，BD 错误。
5．（2019·天津卷）单匝闭合矩形线框电阻为R ，在匀强磁场中绕与磁感线垂直的轴匀速转动，穿过线框的磁通量Φ与时间t 的关系图像如图所示。
下列说法正确的是A ．2T 时刻线框平面与中性面垂直B C ．线框转一周外力所做的功为22m 2πRTΦ D ．从0t =到4T t =过程中线框的平均感应电动势为m πTΦ 【答案】BC 【解析】由图像可知2T 时刻线圈的磁通量最大，因此此时线圈处于中性面位置，因此A 错误；由图可知交流电的周期为T ，则2T πω=，由交流电的电动势的最大值为，则有效值为，故B 正确，线圈转一周所做的功为转动一周的发热量，，故C 正确；从0时刻到4T 时刻的平均感应电动势为，故D 错误。
6．（2019·山东省潍坊市高三高考第三次模拟考试）如图，将三根长度、电阻都相同的导体棒首尾相接，构成一闭合的等边三角形线框，a 、b 、c 为三个顶点，匀强磁场垂直于线框平面。
用导线将a 、c 两点接入电流恒定的电路中，以下说法正确的是A．线框所受安培力为0B．ac边与ab边所受安培力的大小相等C．ac边所受安培力是ab边所受安培力的2倍D．ac边所受安培力与ab、bc边所受安培力的合力大小相等【答案】C【解析】设总电流为I，则ac中的电流为23I，abc支路的电流为13I，若磁场方向垂直纸面向里，则由左手定则可知，ac受安培力向上，ab和bc受安培力分别是斜向左上和右上方，可知线框所受安培力不为0，选项A错误；根据F=BIL可知，ac边所受安培力23acF BIL，ab、bc边所受安培力均为，则ac边所受安培力是ab边所受安培力的2倍；ab、bc边所受安培力的夹角为120°，则合力为1=3F BIL合，则ac边所受安培力与ab、bc边所受安培力的合力大小不相等，选项C正确，BD错误。
7．（2019·东北三省四市高考二模）如图所示，一个各短边边长均为L，长边边长为3L的线框，匀速通过宽度为L的匀强磁场区域，磁场方向垂直于纸面，线框沿纸面运动，开始时线框右侧短边ab恰好与磁场左边界重合，此过程中最右侧短边两端点a、b两点间电势差U ab随时间t变化关系图象正确的是A．B．C．D．【答案】D【解析】0～L过程中，ab边切割磁感应线产生的感应电动势E1＝BLv，a点电势高于b，则U ab＝910BLv；L～2L过程中感应电动势E2＝2BLv，a点电势低于b，则U ab＜0；2L～3L过程中，最左边切割磁感应线产生的感应电动势E3＝3BLv，a点电势高于b，则U ab＝110×3BLv＝310BLv，故D正确，ABC错误。
8．（2019·北京市通州区高考物理二模）课堂上，老师演示了一个有趣的电磁现象：将一铝管竖立，把一块直径比铝管内径小一些的圆柱形的强磁铁从铝管上端由静止释放，强磁铁在铝管中始终与管壁不接触。
可以观察到，相比强磁铁自由下落，强磁铁在铝管中的下落会延缓许多。
下课后，好奇的小明将一块较厚的泡沫塑料垫在电子秤上，再将这个铝管竖直固定在泡沫塑料上（用以消除电子秤内部铁磁性材料与磁铁相互作用的影响），如图所示，重复上述实验操作。
在强磁铁由静止释放至落到泡沫塑料上之前，关于强磁铁的运动和受力情况，下列情况可能发生的是A．先加速下落后减速下落B．始终做加速运动，且加速度不断增大C．所受合力方向竖直向上D．所受铝管对它的作用力越来越大【答案】D【解析】A、强磁铁在下落的过程中，铝管切割磁感线产生感生电流，受到磁铁所给的向下安培力作用，磁铁受到向上的安培力反作用力。
初始阶段，磁铁的速度较小，在铝管中产生的安培力较小，磁铁受到的向下重力大于向上的安培力反作用力，于是向下做加速度减小的加速运动。
如果铝管足够长，磁铁的加速度减小到零，此时磁铁受到的向下重力等于向上的安培力反作用力，之后磁铁向下做匀速运动。
A、B均错误；C、由以上分析可知，如果铝管足够长，强磁铁在运动过程中，所受合力方向先竖直向下后减为零，C错误；D、由于强磁铁在铝管中运动的速度越来越大，铝管切割磁感线产生感生电流越来越大，受到磁铁所给的向下安培力越来越大，铝管对强磁铁的安培力反作用力也随之越来越大，这是强磁铁落到泡沫塑料上时还没有达到最大速度或者刚好达到最大速度的情况，D正确。
9．（2019·山东省潍坊市教科院高三高考模拟）如图甲所示，绝缘的水平桌面上放置一金属圆环，在圆环的正上方放置一个螺线管，在螺线管中通入如图乙所示的电流，电流从螺线管a端流入为正。
以下说法正确的是A．0~1 s内圆环面积有扩张的趋势B．1 s末圆环对桌面的压力小于圆环的重力C．1~2 s内和2~3 s内圆环中的感应电流方向相反D．从上往下看，0~2 s内圆环中的感应电流先沿顺时针方向、后沿逆时针方向【答案】D【解析】0~1 s线圈中电流增大，产生的磁场增大，金属环中磁通量增大，有面积缩小趋势，故A错误；1 s末金属环中感应电流最大，但螺线管中电流为零，没有磁场，与金属环间无相互作用，所以1 s末圆环对桌面的压力等于圆环的重力，故B错误；1~2 s正方向电流减小，2~3 s反向电流增大，根据楞次定律，金属环中感应电流的磁场方向不变，感应电流方向不变，故C错误；0~1 s线圈中电流增大，产生的磁场增大，金属环中磁通量增大，根据楞次定律可知，从上往下看，0~l s内圆环中的感应电流沿顺时针方向；1 s~2 s线圈中电流减小，产生的磁场减弱，金属环中磁通量减小，根据楞次定律可知，从上往下看，1 s~2 s内圆环中的感应电流沿逆时针方向；故D正确。
10．（2019·北京市101中学三模）图甲的铜盘安装在水平的铜轴上，它的边缘正好在两磁极之间，两块铜片C、D分别与转动轴和铜盘的边缘接触。
闭合电键S，给铜盘一个初动能，铜盘转动方向和所处磁场如图乙所示，不计一切摩擦和空气阻力，下列说法正确的是A．通过圆盘平面的磁通量增加B．通过电阻R的电流方向向下C．断开电键S，圆盘将减速转动D．断开电键S，圆盘将匀速转动【答案】C【解析】A．由于磁感线的条数不变，故铜盘转动过程中，穿过铜盘的磁通量不变，故A错误；B．根据右手定则可知，电流从D点流出，流向C点，因此通过电阻R的电流方向向上，故B错误；CD．圆盘看成无数金属棒组成，转动过程中切割磁感线形成电流，在磁场中的每一条金属棒受安培力阻碍棒的运动，所以断开电键S，圆盘将减速转动，故C正确，D错误。
11．（2019·江苏省南京师范大学附属中学高三5月模拟）如图所示，一等腰三角形闭合金属框架置于与匀强磁场方向垂直的平面内，其底边与磁场右边界平行，在把框架从磁场中水平向右匀速拉出磁场的过程中，下列关于拉力F随框架顶点离开磁场右边界距离x变化的图象中，正确的是A．B．C．D．【答案】D【解析】设等腰三角形的顶角为2α，此过程产生的感应电动势为：，感应电流为，线框受到的安培力为，线框做匀变速直线运动，由平衡条件可得：=F F，由数学知识可知D选项正确，ABC错误。
安12．（2019·辽宁省辽阳市高考物理二模）如图所示，矩形导线框abcd与固定的水平长直导线AC在粗糙的水平绝缘桌面上，ab∥AC。
若导线AC中通有交变电流i＝2cos10πt（A），规定水平向右为电流的正方向，线框始终处于静止状态，则下列说法正确的是A．该交变电流的有效值为2 AB．t＝0.1 s时，线框中没有感应电流C．t＝0.075 s时，线框受到的静摩擦力方向垂直指向AC D．t＝0.05 s时，线框受到的静摩擦力最大【答案】BC【解析】该交流电的周期T＝2π10π＝0.2 s，电流随时间变化情况如图所示：依据正弦式交流电的有效值与最大值的关系可知，，故A错误；当t＝0.1 s时，则直导线中交变电流i＝2cos10πt（A）＝﹣2A，此时电流的变化率为零，那么线框中没有感应电流，故B 正确；当t＝0.075s时，电流正向在增大，根据楞次定律可知线框受到的安培力方向垂直于AC向外，根据平衡条件可得线框受到的静摩擦力方向垂直指向AC，故C正确；t＝0.05 s时，通电电流为零，导线和线框之间没有安培力，则摩擦力为零，故D错误。

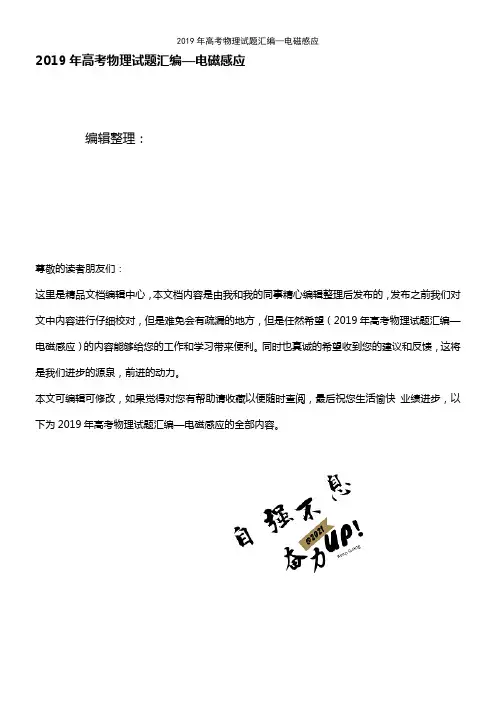

(最新整理)2019年高考物理试题汇编—电磁感应
2019年高考物理试题汇编—电磁感应编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2019年高考物理试题汇编—电磁感应）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2019年高考物理试题汇编—电磁感应的全部内容。
2018普通高校招生考试试题汇编—电磁感应24．(2018全国卷1)．（15分）(注意：在试题卷上作答无效)如图，两根足够长的金属导轨ab 、cd 竖直放置,导轨间距离为L 1电阻不计。
在导轨上端并接两个额定功率均为P 、电阻均为R 的小灯泡。
整个系统置于匀强磁场中，磁感应强度方向与导轨所在平面垂直。
现将一质量为m 、电阻可以忽略的金属棒MN 从图示位置由静止开始释放。
金属棒下落过程中保持水平，且与导轨接触良好。
已知某时刻后两灯泡保持正常发光.重力加速度为g 。
求：（1)磁感应强度的大小：(2）灯泡正常发光时导体棒的运动速率.解析：每个灯上的额定电流为I=U =（1）最后MN 匀速运动故：B2IL=mg B =(2)U=BLv 得：2P v mg==6．如图，EOF 和为空间一匀强磁场的边界，其中EO∥E O F '''，FO∥E O ''，且EO⊥OF； 为∠EOF 的角平分线,F O ''OO 'OO '间的距离为l ；磁场方向垂直于纸面向里。
一边长为l 的正方形导线框沿方向匀速通过磁场，t =0时刻恰好位于图OO '示位置。
规定导线框中感应电流沿逆时针方向时为正,则感应电流i 与实践t 的关系图线可能正确的是7．(2018海南）．自然界的电、热和磁等现象都是相互联系的，很多物理学家为寻找它们之间的联系做出了贡献。
全国卷专版2019年高考物理真题和模拟题分项汇编专题12电磁感应含解析42
电磁感应1．（2019·新课标全国Ⅰ卷）空间存在一方向与直面垂直、大小随时间变化的匀强磁场，其边界如图（a ）中虚线MN 所示，一硬质细导线的电阻率为ρ、横截面积为S ，将该导线做成半径为r 的圆环固定在纸面内，圆心O 在MN 上。
t =0时磁感应强度的方向如图（a ）所示。
磁感应强度B 随时间t 的变化关系如图（b ）所示，则在t =0到t =t 1的时间间隔内A ．圆环所受安培力的方向始终不变B ．圆环中的感应电流始终沿顺时针方向C ．圆环中的感应电流大小为004B rS t ρD ．圆环中的感应电动势大小为200π4B r t 【答案】BC【解析】AB 、根据B-t 图象，由楞次定律可知，线圈中感应电流方向一直为顺时针，但在t 0时刻，磁场的方向发生变化，故安培力方向A F 的方向在t 0时刻发生变化，则A 错误，B 正确；CD 、由闭合电路欧姆定律得：E I R =，又根据法拉第电磁感应定律得：，又根据电阻定律得：2r R S πρ=，联立得：004B rS I t ρ=，则C 正确，D 错误。
故本题选BC 。
2．（2019·新课标全国Ⅱ卷）如图，两条光滑平行金属导轨固定，所在平面与水平面夹角为θ，导轨电阻忽略不计。
虚线ab 、cd 均与导轨垂直，在ab 与cd 之间的区域存在垂直于导轨所在平面的匀强磁场。
将两根相同的导体棒PQ 、MN 先后自导轨上同一位置由静止释放，两者始终与导轨垂直且接触良好。
已知PQ 进入磁场时加速度变小恰好为零，从PQ 进入磁场开始计时，到MN 离开磁场区域为止，流过PQ 的电流随时间变化的图像可能正确的是【答案】AD【解析】于PQ进入磁场时加速度为零，AB．若PQ出磁场时MN仍然没有进入磁场，则PQ出磁场后至MN 进入磁场的这段时间，由于磁通量φ不变，无感应电流。
由于PQ、MN同一位置释放，故MN进入磁场时与PQ进入磁场时的速度相同，所以电流大小也应该相同，A正确B错误；CD．若PQ出磁场前MN已经进入磁场，由于磁通量φ不变，PQ、MN均加速运动，PQ出磁场后，MN由于加速故电流比PQ进入磁场时电流大，故C正确D错误。
2019年高考理综物理试题分项汇编磁场
2019年高考物理试题磁场1．某空间存在匀强磁场和匀强电场。
一个带电粒子(不计重力)以一定初速度射入该空间后，做匀速直线运动；若仅撤除电场，则该粒子做匀速圆周运动，下列因素与完成上述两类运动无关的是A.磁场和电场的方向B.磁场和电场的强弱C.粒子的电性和电量D.粒子入射时的速度【来源】2018年全国普通高等学校招生统一考试物理（北京卷）【答案】C拓展：本题考查了带电粒子在复合场中的运动，实际上是考查了速度选择器的相关知识，注意当粒子的速度与磁场不平行时，才会受到洛伦兹力的作用，所以对电场和磁场的方向有要求的。
2．（多选）如图，纸面内有两条互相垂直的长直绝缘导线L1、L2，L1中的电流方向向左，L 2中的电流方向向上；L1的正上方有a、b两点，它们相对于L2对称。
整个系统处于匀强外磁场中，外磁场的磁感应强度大小为B，方向垂直于纸面向外。
已知a、b两点的磁感应强度大小分别为和，方向也垂直于纸面向外。
则（）A.流经L1的电流在b点产生的磁感应强度大小为B.流经L1的电流在a点产生的磁感应强度大小为C.流经L2的电流在b点产生的磁感应强度大小为D.流经L2的电流在a点产生的磁感应强度大小为【来源】2018年普通高等学校招生全国统一考试物理（全国II卷）【答案】AC拓展：磁场强度是矢量，对于此题来说ab两点的磁场强度是由三个磁场的叠加形成，先根据右手定则判断导线在ab两点产生的磁场方向，在利用矢量叠加来求解即可。
3．（多选）如图，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。
将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态。
下列说法正确的是（）A.开关闭合后的瞬间，小磁针的N极朝垂直纸面向里的方向转动B.开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向里的方向C.开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向外的方向D.开关闭合并保持一段时间再断开后的瞬间，小磁针的N极朝垂直纸面向外的方向转动【来源】2018年全国普通高等学校招生统一考试物理（新课标I卷）【答案】AD【拓展】此题中套在一根铁芯上的两个线圈，实际上构成一个变压器。
高考物理电磁学专题湖北卷历年真题及答案详解
高考物理电磁学专题湖北卷历年真题及答案
详解
一、选择题
1. 【2019年湖北卷】如图所示，两个平行金属板上的正电荷均匀分布，板间距离为d，板的面积A．在中点O处，空间中的电场强度大小为E，方向沿x轴正方向．电场强度E、电荷q之间满足的关系是（）是（）
A. E＝q/4πε0d2
B. E＝q/4πε0d2A
C. E＝2q/4πε0d2
D. E＝2q/4πε0d2A
解析：
根据库仑定律，电场强度E与电荷q之间的关系可以表示为E = kq/r²，其中k = 1/4πε0。
根据题目给出的条件，在中点O处，电场强度大小为E，方向沿x 轴正方向。
根据对称性，同样大小、方向相反的电荷在O点叠加后的电场强度为0，所以电场强度E是由一个板上的电荷产生的。
另一块板上的电荷对O点的电场强度的贡献为0。
因此，E = q/4πε0d²。
答案：A
2. 【2018年湖北卷】两个正电荷q1、q2以加速度a分别自静止出发，经过时间t后q1、q2、加速度a3的关系为（）
A. q1=q2=a
B. q1=q2>a>a3
C. q1>q2=a=a3
D. q1>q2>a>a3
解析：
根据牛顿第二定律F = ma，电荷受到一个与加速度方向相同的力。
因此，q1、q2和a的大小是相等的。
答案：A
二、非选择题
解答题部分省略。
综上所述，本文通过整理分析湖北卷历年真题中的高考物理电磁学专题题目及答案，对该专题的考点和解题思路进行了详细解析。
希望对考生复习和备考有所帮助。
祝愿各位考生能够取得优异的成绩！。

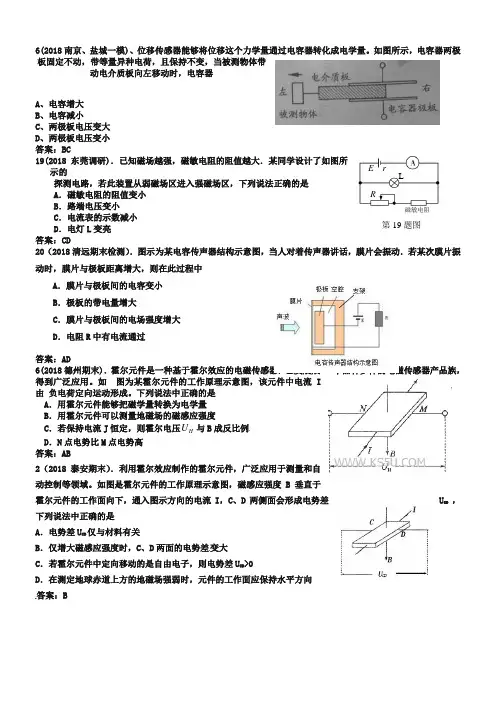

2019届高三物理期末及一模试题分类汇编：传感器(含答案解析)
6(2018南京、盐城一模)、位移传感器能够将位移这个力学量通过电容器转化成电学量。
如图所示，电容器两极板固定不动，带等量异种电荷，且保持不变，当被测物体带动电介质板向左移动时，电容器A 、电容增大B 、电容减小C 、两极板电压变大D 、两极板电压变小答案：BC19(2018东莞调研)．已知磁场越强，磁敏电阻的阻值越大．某同学设计了如图所示的 探测电路，若此装置从弱磁场区进入强磁场区，下列说法正确的是A ．磁敏电阻的阻值变小B ．路端电压变小C ．电流表的示数减小D ．电灯L 变亮答案：CD20（2018清远期末检测）．图示为某电容传声器结构示意图，当人对着传声器讲话，膜片会振动．若某次膜片振动时，膜片与极板距离增大，则在此过程中A ．膜片与极板间的电容变小B ．极板的带电量增大C ．膜片与极板间的电场强度增大D ．电阻R 中有电流通过答案：AD6(2018德州期末)．霍尔元件是一种基于霍尔效应的电磁传感器，已发展成 一个品种多样的电磁传感器产品族，得到广泛应用。
如 图为某霍尔元件的工作原理示意图，该元件中电流I由 负电荷定向运动形成。
下列说法中正确的是A ．用霍尔元件能够把磁学量转换为电学量B ．用霍尔元件可以测量地磁场的磁感应强度C ．若保持电流J 恒定，则霍尔电压H U 与B 成反比例D ．N 点电势比M 点电势高答案：AB2（2018泰安期末）．利用霍尔效应制作的霍尔元件，广泛应用于测量和自动控制等领域。
如图是霍尔元件的工作原理示意图，磁感应强度B 垂直于霍尔元件的工作面向下，通入图示方向的电流I ，C 、D 两侧面会形成电势差U CD ，下列说法中正确的是A ．电势差U CD 仅与材料有关B ．仅增大磁感应强度时，C 、D 两面的电势差变大C ．若霍尔元件中定向移动的是自由电子，则电势差U CD >0D ．在测定地球赤道上方的地磁场强弱时，元件的工作面应保持水平方向答案：B E r 磁敏电阻 R L 第19题图。

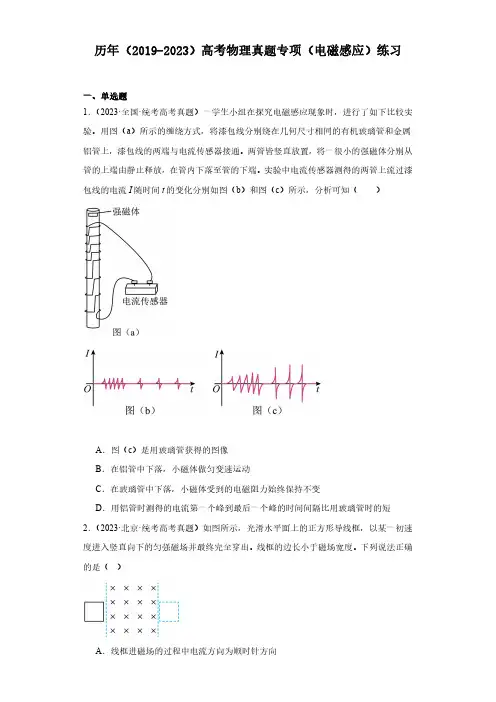

历年(2019-2023)高考物理真题专项(电磁感应)练习(附答案)
历年（2019-2023）高考物理真题专项（电磁感应）练习一、单选题1．（2023ꞏ全国ꞏ统考高考真题）一学生小组在探究电磁感应现象时，进行了如下比较实验。
用图（a）所示的缠绕方式，将漆包线分别绕在几何尺寸相同的有机玻璃管和金属铝管上，漆包线的两端与电流传感器接通。
两管皆竖直放置，将一很小的强磁体分别从管的上端由静止释放，在管内下落至管的下端。
实验中电流传感器测得的两管上流过漆包线的电流I随时间t的变化分别如图（b）和图（c）所示，分析可知（ ）A．图（c）是用玻璃管获得的图像B．在铝管中下落，小磁体做匀变速运动C．在玻璃管中下落，小磁体受到的电磁阻力始终保持不变D．用铝管时测得的电流第一个峰到最后一个峰的时间间隔比用玻璃管时的短2．（2023ꞏ北京ꞏ统考高考真题）如图所示，光滑水平面上的正方形导线框，以某一初速度进入竖直向下的匀强磁场并最终完全穿出。
线框的边长小于磁场宽度。
下列说法正确的是（）A．线框进磁场的过程中电流方向为顺时针方向B．线框出磁场的过程中做匀减速直线运动C．线框在进和出的两过程中产生的焦耳热相等D．线框在进和出的两过程中通过导线横截面的电荷量相等3．（2023ꞏ北京ꞏ统考高考真题）如图所示，L是自感系数很大、电阻很小的线圈，P、Q 是两个相同的小灯泡，开始时，开关S处于闭合状态，P灯微亮，Q灯正常发光，断开开关（）A．P与Q同时熄灭B．P比Q先熄灭C．Q闪亮后再熄灭D．P闪亮后再熄灭4．（2023ꞏ海南ꞏ统考高考真题）汽车测速利用了电磁感应现象，汽车可简化为一个矩形线圈abcd，埋在地下的线圈分别为1、2，通上顺时针（俯视）方向电流，当汽车经过线圈时（）A．线圈1、2产生的磁场方向竖直向上B．汽车进入线圈1过程产生感应电流方向为abcdC．汽车离开线圈1过程产生感应电流方向为abcdD．汽车进入线圈2过程受到的安培力方向与速度方向相同5．（2023ꞏ辽宁ꞏ统考高考真题）如图，空间中存在水平向右的匀强磁场，一导体棒绕固定的竖直轴OP在磁场中匀速转动，且始终平行于OP。
2019年高考物理 试题分项解析 专题12 电磁感应(第01期)
专题12 电磁感应一．选择题1.(2018·徐州市高三考前模拟)如图3所示，三个相同的灯泡L 1、L 2、L 3，电感线圈L 的电阻可忽略，D 为理想二极管。
下列说法正确的是( )图3A.闭合开关S 的瞬间，L 3立即变亮，L 1、L 2逐渐变亮B.闭合开关S 的瞬间，L 2、L 3立即变亮，L 1逐渐变亮C.断开开关S 的瞬间，L 2立即熄灭，L 1先变亮一下然后才熄灭D.断开开关S 的瞬间，L 2立即熄灭，L 3先变亮一下然后才熄灭 【参考答案】B2.(2018·常州市高三模拟)如图4所示，半径为2r 的弹性螺旋线圈内有垂直纸面向外的圆形匀强磁场区域，磁场区域的半径为r ，已知弹性螺旋线圈的电阻为R ，线圈与磁场区域共圆心，则以下说法中正确的是( )图4A.保持磁场不变，线圈的半径由2r 变到3r 的过程中，有顺时针的电流B.保持磁场不变，线圈的半径由2r 变到0.5r 的过程中，有逆时针的电流C.保持半径不变，使磁场随时间按B ＝kt 变化，线圈中的电流为k πr 2RD.保持半径不变，使磁场随时间按B ＝kt 变化，线圈中的电流为2k πr2R【参考答案】BC3.(2018·江苏省南京市高三三模) 如图2所示，电源电动势为E ，其内阻r 不可忽略，L 1、L 2是完全相同的灯泡，线圈L 的直流电阻不计，电容器的电容为C 。
下列说法正确的是( )图2A.刚接通开关S 的瞬间，L 2立即亮，L 1逐渐变亮B.合上开关S ，电路稳定后，灯泡L 1、L 2的亮度相同C.电路稳定后在断开S 的瞬间，通过灯泡L 1的电流方向向右D.电路稳定后在断开S 的瞬间，通过灯泡L 2的电流为零 【参考答案】C【名师解析】刚接通开关S 的瞬间，线圈中要产生自感电动势，L 1、L 2立即亮，故选项A 错误；合上开关S ，当电路稳定后，由于线圈的直流电阻为零，则灯泡L 1被短路，故选项B 错误；当断开S 的瞬间，线圈中电流要减小，则出现自感电动势，通过灯泡L 1的电流方向向右，故选项C 正确；断开S 的瞬间，电容器也要放电，则通过灯泡L 2的电流不为零，故选项D 错误。
2019年高三一模 电磁感应专题分类精编+参考答案+评分标准
一、选择题1.（宝山11题）．如图，a 、b 、c 三个上下平行的圆形线圈同轴水平放置，现闭合b 线圈中的电键S ，则在闭合S 的瞬间，由上向下观察（A ）a 、c 线圈中无感应电流（B ）a 、c 线圈中的感应电流都沿顺时针方向 （C ）a 、c 线圈中的感应电流都沿逆时针方向 （D ）a 、c 线圈中感应电流的方向相反2.（虹口11题）如图（a ）所示，MN 、PQ 是水平方向的匀强磁场的上下边界，磁场宽度为L 。
一个边长为a 的正方形导线框（L >2a ）从磁场上方下落，运动过程中上下两边始终与磁场边界平行。
线框进入磁场过程中感应电流i 随时间t 变化的图像如图（b ）所示，则线框从磁场中穿出过程中线框中感应电流i 的大小随时间t 变化的图像可能是abcAB CDi i i ii 图（b ）i 图（a ）N Q L3. （黄埔12题）．如图所示，水平导轨接有电源，导轨上固定有三根用同种材料制作的导体棒a 、b 、c ，其中b 最短，c 为直径与b 等长的半圆，导体的电阻与其长度成正比，导轨电阻不计。
现将装置置于向下的匀强磁场中，接通电源后，三根导体棒中均有电流通过，则它们受到安培力的大小关系为 （A ）F a >F b =F c（B ）F a =F b >F c（C ）F a =F b =F c（D ）F a >F b >F c4.（浦东3题）下图中标出了磁感应强度B 、电流I 和其所受磁场力F 的方向，正确的是（A ） （B ） （C ） （D ）5.（青浦6题）如图，在水平方向固定的闭合导体圆环上方，有一条形磁铁（N 极朝下，S 极朝上）由静止开始下落，磁铁从圆环中穿过且不与圆环接触，关于圆环中感应电流的方向（从上向下看），下列说法正确的是（ ）(A) 总是顺时针 (B) 总是逆时针 (C) 先顺时针后逆时针 (D) 先逆时针后顺时针F6.（杨浦11题）如图，空间某区域中有一匀强磁场，磁感应强度方向水平，且垂直于纸面向里，磁场上边界b 和下边界d水平．在竖直面内有一矩形金属线圈，线圈上下边的距离很短．线圈从水平面a开始下落，下落过程中线圈下边始终保持水平．已知磁场上下边界之间的距离大于水平面a、b之间的距离．若线圈下边刚通过水平面b、c（位于磁场中）和d时，线圈所受到的磁场力的大小分别为F b、F c和F d，则(A) F d＞F c＞F b．(B) F c＜F d＜F b．(C) F c＞F b＞F d．(D) F c＜F b＜F d．二、填空题7.（宝山13题）．人们知道鸽子有很强的返巢能力，有人猜想鸽子体内可能有________，通过地磁场对它的作用来辨认方向。
磁场-2019年高考真题和模拟题分项汇编物理+Word版含解析
专题 磁场1．（2019·新课标全国Ⅰ卷）如图，等边三角形线框LMN 由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M 、N 与直流电源两端相接，已如导体棒MN 受到的安培力大小为F ，则线框LMN 受到的安培力的大小为A ．2FB ．1.5FC ．0.5FD ．0【答案】B【解析】设每一根导体棒的电阻为R ，长度为L ，则电路中，上下两路电阻之比为，根据并联电路两端各电压相等的特点可知，上下两路电流之比12:1:2I I =。
如下图所示，由于上路通电的导体受安培力的有效长度为L ，根据安培力计算公式F ILB =，可知，得12F F '=，根据左手定则可知，两力方向相同，故线框LMN 所受的合力大小为，故本题选B 。
2．（2019·新课标全国Ⅱ卷）如图，边长为l 的正方形abcd 内存在匀强磁场，磁感应强度大小为B ，方向垂直于纸面（abcd 所在平面）向外。
ab 边中点有一电子发射源O ，可向磁场内沿垂直于ab 边的方向发射电子。
已知电子的比荷为k 。
则从a 、d 两点射出的电子的速度大小分别为A ．14kBlB ．14kBl ，54kBlC ．12kBlD ．12kBl ，54kBl【答案】B【解析】a 点射出粒子半径R a =4l=a mv Bq ，得：v a =4Bql m =4Blk ，d 点射出粒子半径为，R =54l ，故v d =54Bql m =54klB ，故B 选项符合题意3．（2019·新课标全国Ⅲ卷）如图，在坐标系的第一和第二象限内存在磁感应强度大小分别为12B 和B 、方向均垂直于纸面向外的匀强磁场。
一质量为m 、电荷量为q （q >0）的粒子垂直于x 轴射入第二象限，随后垂直于y 轴进入第一象限，最后经过x 轴离开第一象限。
粒子在磁场中运动的时间为A ．5π6mqBB ．7π6mqBC ．11π6mqBD ．13π6mqB【答案】B【解析】运动轨迹如图。
三年高考(2017-2019)物理真题分项版解析——专题12 电磁感应(解析版)
专题12 电磁感应1．（2019·新课标全国Ⅰ卷）空间存在一方向与直面垂直、大小随时间变化的匀强磁场，其边界如图（a ）中虚线MN 所示，一硬质细导线的电阻率为ρ、横截面积为S ，将该导线做成半径为r 的圆环固定在纸面内，圆心O 在MN 上。
t =0时磁感应强度的方向如图（a ）所示。
磁感应强度B 随时间t 的变化关系如图（b ）所示，则在t =0到t =t 1的时间间隔内A ．圆环所受安培力的方向始终不变B ．圆环中的感应电流始终沿顺时针方向C ．圆环中的感应电流大小为004B rS t ρD ．圆环中的感应电动势大小为200π4B r t【答案】BC【解析】AB 、根据B-t 图象，由楞次定律可知，线圈中感应电流方向一直为顺时针，但在t 0时刻，磁场的方向发生变化，故安培力方向A F 的方向在t 0时刻发生变化，则A 错误，B 正确；CD 、由闭合电路欧姆定律得：E I R =，又根据法拉第电磁感应定律得：22B r E t t φπ∆∆==∆∆，又根据电阻定律得：2rR S πρ=，联立得：004B rS I t ρ=，则C 正确，D 错误。
故本题选BC 。
2．（2019·新课标全国Ⅱ卷）如图，两条光滑平行金属导轨固定，所在平面与水平面夹角为θ，导轨电阻忽略不计。
虚线ab 、cd 均与导轨垂直，在ab 与cd 之间的区域存在垂直于导轨所在平面的匀强磁场。
将两根相同的导体棒PQ 、MN 先后自导轨上同一位置由静止释放，两者始终与导轨垂直且接触良好。
已知PQ 进入磁场时加速度变小恰好为零，从PQ 进入磁场开始计时，到MN 离开磁场区域为止，流过PQ 的电流随时间变化的图像可能正确的是【答案】AD【解析】于PQ进入磁场时加速度为零，AB．若PQ出磁场时MN仍然没有进入磁场，则PQ出磁场后至MN进入磁场的这段时间，由于磁通量φ不变，无感应电流。
由于PQ、MN同一位置释放，故MN进入磁场时与PQ进入磁场时的速度相同，所以电流大小也应该相同，A正确B错误；CD．若PQ出磁场前MN已经进入磁场，由于磁通量φ不变，PQ、MN均加速运动，PQ出磁场后，MN由于加速故电流比PQ进入磁场时电流大，故C正确D错误。
