建筑工程外墙保温施工关键技术
建筑工程外墙保温施工关键技术摘要:建筑工程外墙节能工程是促进我国经济可持续发展的主要工作，其施工质量直接影响到建筑工程的节能效果。
本文结合工程实例，围绕施工工艺、eps聚苯板粘贴和细部做法等方面对建筑工程外墙保温施工的关键技术进行探讨，并提出一些有效的处理措施，为类似技术研究提供参考。
关键词:建筑外墙；外墙保温；施工工艺；关键技术中图分类号：tu74 文献标识码：a 文章编号：随着我国社会经济建设步伐的加快，能源短缺问题日益凸显，节能问题逐渐成为了社会关注的焦点。
经研究表明，建筑外墙节能是建筑中最为重要的、最为有效的节能途径，同时建筑外墙节能工程也是《建筑节能工程施工质量验收规范》(gb50411-2007)中的重要组成部分。
而外墙保温施工技术作为一种新兴的节能方式，具有保温效果好、保护外围结构、施工简单和降低外墙温度等优点，能够很好地应用于建筑外墙节能工程当中。
本文就外墙保温施工技术的施工工艺和关键技术要点进行探讨，以确保建筑外墙的节能效果。
1工程概况某建筑工程，建筑面积41223.78 m2，本工程由3幢高层建筑组成，1#和2#楼为地上32层，地下室1层，3#楼为地上23层，地下室1层。
其中外墙保温面积约1.2万m3，1#～3#楼3～8层为25厚eps外墙保温板，做法:蒸养加气砼砌块→界面剂处理→20厚1:3抗渗水泥砂浆→25厚eps聚苯板→5厚聚合物抗裂砂浆(中间加入一层耐碱玻纤网格布) →外墙饰面，1#～2#楼9～32层为单面钢丝夹芯聚苯板现浇砼外墙保温系统。
3#楼9～23层外墙采用单面钢丝夹芯聚苯板现浇砼外墙保温系统。
2外墙保温的施工工艺及关键技术目前，关于外保温存在墙体开裂的问题，以进行了较深入的研究，也取得了一些有效的方法，主要是通过外保温材料及施工方法等方面的改进，使之达到规定的施工质量。
本文结合某工程外墙涂料饰面系统的保温施工，介绍外保温施工工艺及其关键技术。
2.1外墙保温的施工工艺流程2.2施工工艺2.2.1基层清理(1)清理砌体墙面水泥砂浆找平层上残留的浮灰等杂物，对找平层空鼓、缺陷部位进行修补。
(2)对墙面水泥砂浆找平层进行全面检查，以确保整个墙面的平整度偏差在4mm以内，阴阳角方正，上下通顺。
2.2.2墙面找平粉刷在砼墙柱或砌体表面进行一道界面剂涂刷，然后按设计图(20厚1:3水泥砂浆掺5%防水粉)进行墙面找平粉刷，平整度控制在4mm。
2.2.3刷专用界面剂一道为增强eps板与胶粘剂的结合力，粘贴eps板前，在eps板粘贴面薄薄均匀涂刷一道专用界面剂，待界面剂晾干后方可涂抹胶粘剂进行墙面粘贴施工。
2.2.4配制胶粘剂使用在工厂里预混合好的干粉状胶粘剂，在施工现场只需按使用说明加入一定比例的拌和用水，搅拌均匀即可使用，搅拌后的粘结剂应在两小时内用完。
2.2.5粘贴翻包网格布凡在粘贴eps板的门窗洞口侧边外露部位均需进行耐碱玻纤网格布翻包，即在基层墙体找平层上用胶粘剂预贴网格布，翻包部分在基层上粘结宽度不小于80mm。
2.2.6玻纤网片及锚栓固定在粘贴eps聚苯板后，按500mm间距梅花状布置锚栓孔位置，并用电烙铁在定位孔位置预先穿孔，然后用电锤打击钻孔(深度控制在结构层2/3处)，然后铺设玻纤布(应铺平整，且无皱褶)，并用塑料膨胀锚栓固定。
2.2.7涂刷专用界面剂eps板粘贴及锚栓施工完毕并经监理和有关部门验收合格后，玻纤布表面用毛刷均匀地涂刷一遍专用界面剂。
专用界面剂配合比为:界面处理剂胶料:粉料=1:2(重量比)混合，搅拌均匀，拌和后的浆料应在两小时内用完。
2.2.8外墙涂料饰面层(1)抗裂层施工待胶粉聚苯颗粒保温浆料施工完3～7天且保温层厚度、平整度隐蔽验收合格以后，方可进行抗裂层施工。
(2)分割缝处理在建筑每自然层间水平层处宜留设分格缝，其缝处的网格布应剪断，垂直缝一般设置为分格缝，30m2以下设置一个，其缝宽宜为12～25mm。
用发泡胶堵塞，外表应洁净且呈凹圆孤形。
(3)外饰面层施工在抹完抗裂砂浆24小时后即可刮抗裂柔性腻子，分2～3遍刮完，要求表面平整、光滑，满足做涂饰层的施工。
2.3关键施工技术在外墙保温的施工工艺中，保温板粘结、耐碱玻纤网格布铺贴的工序对整个保温系统的质量起到关键的作用，同时也是现场施工中质量不容易保证的工序。
另外，在一些细部节点如阳台、滴水槽、预留孔洞等地方的外保温做法，规范并没用统一的做法，本文结合工程实例，介绍了一些细部的做法，以供其他工程参考。
2.3.1 eps聚苯板安装关键施工技术(1)eps聚苯板粘贴基层要求:基层墙面含水率小于10%；测量基面含水率采用现场简单测定法，其方法有以下几种:1)晴天时利用透明胶布平贴基面，以胶带封合胶布四周，过2-4小时后，若胶布内部呈现结露现象，则基面含水率高，不宜施工。
2)取干燥的报纸平铺基面，再以透明胶带封合，约2小时后，报纸若呈现潮湿状，则基面含水率高，不宜施工。
3)工作地点环境温度和基层墙体表面温度连续24小时中的最低温度不得低于4摄氏度，风力不大于5级。
雨天施工时应采取有效防雨措施，防止雨水冲刷墙面。
(2)eps聚苯板锚固件安装关键点:eps聚苯板安装顺序为先装阴阳角，然后横贴板长边沿水平方向自下而上，上下错缝，板与板之间对缝严密，表面平整，施工时采用2m靠尺找平。
施工时在建筑物外墙所有阴阳角部位沿全高挂通线控制其顺直度，并要求事先弹好底边水平线及500mm控制线，以确保水平铺贴。
粘贴eps聚苯板时，板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不得大于2mm，板间高差不得大于1.5mm。
当板间缝隙大于2mm时，用聚苯板条将缝塞满，板条不得用砂浆或胶结剂粘结；板间平整度高差大于1.5mm的部位应在施工面层前打磨平整。
在粘贴好的eps聚苯板上按设计尺寸弹线，标出膨胀螺栓的位置，锚固钉在七层以下为3个/板，在8～18层为4个/板，锚栓按间距500mm梅花形布置。
锚栓进入基层墙体的深度不小于50mm，钻孔深度比锚固件长10～15mm。
面积大于0.1m2的单块eps聚苯板必须加锚固钉。
锚固钉在阳角、门洞口边缘区加密处理，距离间隔200mm。
在窗洞等侧口部位，玻纤布收口处的膨胀螺栓数量按每延米不少于3个设置。
膨胀钉尾部加垫锤后轻轻敲入。
(3)eps聚苯板粘贴胶关键点:在粘贴eps聚苯板中，应在聚苯板背面四周刮一圈胶，在板中分散布8-10个胶点。
然后横贴板长边沿水平方向自下而上，上下错缝，板与板之间对缝严密，表面平整，施工时采用2m靠尺找平。
用电烙铁在定位除预先穿孔，然后打入膨胀螺栓。
2.3.2耐碱纤维网格布贴压涂抹面胶浆后应立即用铁抹子压入玻纤网，玻纤网之间搭接宽度不应小于50mm，按照从左至右、从上至下的顺序用铁抹子压入玻纤网，严禁干搭。
阴阳角处应压茬搭接，其搭接宽度大于150mm，应保证阴阳角处的方正和垂直度。
玻纤网要夹在抹面胶浆中，铺贴要平整，无褶皱，可隐约见网格，胶浆饱满度达到100%，局部不饱满处应随即补抹第二遍抹面胶浆并找平压实。
在门窗洞口等处沿45度方向提前增贴一道300×400玻纤网。
在首层墙面铺贴双层玻纤网格布，在阳角处双层网格处增设一根50mm宽、2m高冲孔镀锌铁皮护角。
在抹完第一遍抹面砂浆后将镀锌铁皮护角条压入砂浆内，压入深度为冲孔位置挤出砂浆为准，然后同大面一起用玻纤网格布将镀锌铁皮护角包裹起来。
2.4细部节点做法在建筑中的一些细部外保温做法，如飘窗板、挑檐、阳台、伸缩缝、装修缝等，往往对整个外墙的保温效果有较大的影响，如果做得不好，容易引起冷热枪。
本文重点介绍一些细部上的做法。
(1)在飘窗板、挑檐、阳台等位置预先粘贴板边翻包网格布，如图1所示。
图1挑檐等网格布做法其施工步骤如下:1)先预先裁不小于200×300mm宽的网格布。
2)按图1所示，将预先裁好的网格布沿45b方向铺贴，网格布中的80mm宽用专用粘结砂浆牢固粘贴在基面上，粘结砂浆厚度不得超过2mm，即要保证网格布与基层粘结部位的等腰三角形的直角边要大于80mm长。
3)等粘结砂浆硬化后，再按2.1节的施工工艺大面积施工，粘贴聚苯板时将剩余网格布翻包过来，翻包后要确保网格布与聚苯板上表面的粘结长度要大于80mm。
(2)预留孔洞位置或在遇到外脚手架的连墙杆时，聚苯板只能进行甩槎处理。
在预留孔洞位置处将网格布断开，此处面层砂浆的留槎位置应考虑后补网格布与原大面网格布搭接长度要求而预留一定长度。
面层聚合物抗裂砂浆应留成直槎，如图2所示。
图2孔洞位置甩槎处理方法其施工步骤如下:1)先按2.1节的施工工艺进行大面积施工，如遇到孔洞位置时，直接在预留聚苯板开圆孔；如遇到脚手架连墙杆，在两块预留聚苯板上开半圆孔，然后拼接，避开脚手架连墙杆。
预留聚苯板的尺寸为比孔相应方向直径大1倍。
2)在大面积施工时，在预留聚聚苯板周围80mm的范围内，所粘结的耐碱玻纤网格布需外露，以便于与后补的网格布搭接。
3)待大面积施工完成后，用掺8%uea的1：1干硬性水泥砂浆将脚手眼填塞紧密，表面抹平。
4)按照预留孔洞尺寸裁截一块尺寸相同的聚苯板并打磨其边缘部分，使其能严密封填于孔洞处。
5)将上述预裁好的聚苯板背面涂上粘结砂浆，将其镶入孔内。
6)涂抹底层聚合物抗裂砂浆，切一块网格布(其面积大小应能与周边已施工好的网格布搭接80mm)，埋入网格布，并涂抹面层聚合物抗裂砂浆与周边平整。
(3)滴水槽做法滴水槽保温做法是通过将滴水槽压入聚苯板内，耐碱玻纤网格布必须连续，即必须顺着凹槽连续铺过去。
其施工步骤如下:1)先按2.1节正常的工序铺贴聚苯板；2)裁一块与滴水槽相同宽度的耐碱玻纤网格布，其长度为150mm，确保其压入凹槽后，两边剩余的长度要大于50mm；3)先将网格布压入槽内，随即在槽内抹数量足够的聚合物砂浆，使网格布固定于槽内；4)在聚苯板上切尺寸为8mm×13mm凹槽，然后将塑料成品滴水槽压入聚苯板槽内，用砂浆填塞密实。
5)将滴水槽凹槽处剩余的网格布埋入底层聚合物砂浆内，若网格布在此处断开，必须搭接，搭接宽度为不小于65mm。
滴水槽凹槽处需附加一层网格布，网格布搭接80mm。
(4)缝的处理外墙外保温可设置伸缩缝、装饰缝。
在结构沉降缝、温度缝处也应做相应处理。
其施工步骤如下:1)在缝处保温做法均要断开，在施工中在缝左右两侧各50mm的位置断开；2)在eps聚苯板的边缘做镀锌金属护角，并通过钢制锚栓与基体相连；3)在缝内填充柔性材料；4)根据缝宽及预留的位置设置企口状的金属盖板，通过射钉与缝两侧的基体锚固。
3结束语总之，外墙保温是节能工程中的重要部分，外墙保温的节能效果与建筑节能降耗密切相关。
因此，建筑施工人员需要在不断的实践积累中总结经验，采用新型的保温节能材料，逐步完善外墙保温技术，从而确保建筑工程的节能效益。
外墙外保温施工技术
施工方法为保证工程质量、加快施工速度，有节奏、有秩序地施工，依据工程特点，接受自下往上(可以建筑装饰线为界)先大面后局部的施工方法。
技术要点如下：(1)基层墙体处理。
基层墙体必需清理干净，墙面无油渍、涂料、泥土等污物或有碍粘结的材料，工人进入现场必需进行墙体检查。
(2)弹线。
依据设计图纸的要求，在经平整处理的墙面上沿散水标高，用墨线弹出散水及勒脚水平线。
当图纸要求需设置变形缝时，应在墙面相应位置，弹出变形缝及宽度线，标出聚苯板的粘贴位置。
粘贴聚苯板时，要挂水平和垂直通线。
(3)粘结胶浆的配制。
按比例1：7(重量比)将GD节能墙体粘结苯板专用胶、GD-I型胶粘剂干粉混合料搅拌匀整，制成聚合物胶浆。
(4)粘贴聚苯板。
a)接受点框法时在聚苯板的背面涂上粘胶浆，涂抹量不少于面板的40%；b)将聚苯板抹完粘结胶浆后，应立刻将板平贴在基层墙体墙面上，滑动就位。
粘贴时，动作温顺，严禁局部按压敲击，应匀整挤压。
为了保持墙面的平整度，应随时用一根长度为2米的铝合金靠尺进行整平操作。
当板缝间大于2毫米时，则应切割聚苯板条，将缝填实后磨平；c)粘贴保温板预留孔洞时，四周接受满粘；d)保温板应从外墙阳角起先，自下而上，沿水平方向横向铺贴，并应错缝及阳角交织拼接；e)粘贴时，板和板之间应挤压紧密，不得留缝。
接缝处，不得抹有粘接胶浆；f)在外墙的变形缝及不再施工的成品节点处，应进行翻包；g)保温板接缝不平处，应用专用工具在粘贴完工24小时后，再打磨平整。
(5)铺设网格布。
a)涂抹抹面胶浆前，应先检查表面是否平整，并去除板面的杂物，打磨平整，刷清碎屑；b)第一铺抹面胶浆是用抹子在聚苯板表面，匀整抹一道厚度为1.6毫米的抹面胶浆(面积稍小于一块网格布范围)，立刻将耐碱网格布压入胶浆中，不得有空鼓、翘边等现象。
压入后，表面没有明显网格布外露。
(6)抹面。
a)待第一铺胶浆略干，上其次铺面层胶浆，厚度为2.5毫米。
总抹面厚度以3至5毫米为宜。
外立面保温施工技术交底
外立面保温施工技术交底1. 引言本文档旨在交底外立面保温施工所需的技术要求和方法。
外立面保温是建筑施工中的一个关键环节，正确的施工方法和技术可确保保温效果和建筑的耐久性。
2. 施工材料2.1 外墙保温材料：- 选用符合国家标准的外墙保温材料，确保材料的质量和安全性；- 根据设计要求选择适合的保温材料类型，如挤塑板、聚苯颗粒等；- 考虑保温材料的导热系数和吸水率，确保其保温效果和耐久性。
2.2 抗裂层：- 在外墙保温层与基层之间设置抗裂层，以减少保温层出现裂缝的可能性；- 抗裂层应选用高强度、耐久性好的材料，如玻纤网格布等；- 抗裂层的施工应符合相关的工艺要求，确保其与保温层的牢固粘结。
3. 施工方法3.1 基层处理：- 外墙基层应清理干净，去除油污、灰尘等杂物；- 如有明显裂缝，应进行修补；- 基层湿润处理，以提高保温材料的粘结性能。
3.2 保温层施工：- 根据设计要求和保温效果进行保温层的施工；- 定位标识保温层的厚度和位置，确保施工的准确性；- 保温层的施工应均匀、牢固，避免出现缺陷和空鼓。
3.3 抗裂层施工：- 在保温层施工完成后，立即进行抗裂层的施工；- 抗裂层应覆盖整个保温层，并确保与保温层的良好粘结；- 抗裂层的施工应按照相关的工艺要求进行，避免出现裂缝和开裂。
4. 安全措施4.1 施工人员应具备相应的资质和技术能力，了解施工操作规程和安全注意事项；4.2 在施工现场应设置明显的警示标识，并采取必要的安全防护措施；4.3 各种施工设备和工具应符合安全要求，定期检查和维护；4.4 施工现场应保持整洁，及时清理施工垃圾和杂物。
以上是外立面保温施工技术交底的主要内容，施工过程中应严格按照要求进行操作，确保施工质量和施工安全。
住宅建筑外墙保温施工技术关键

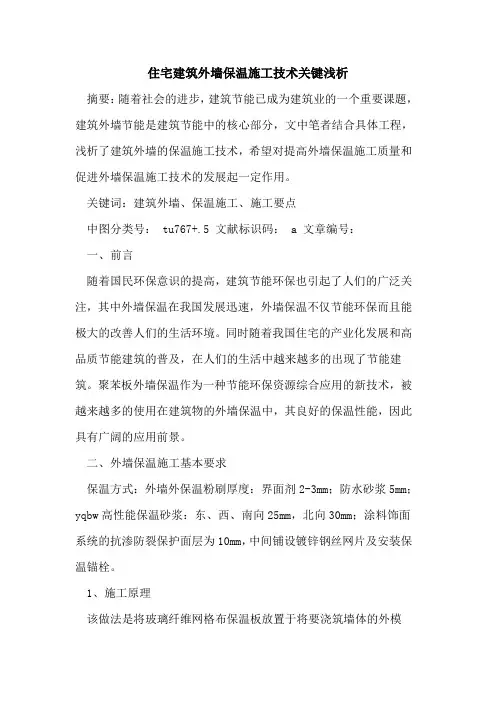

住宅建筑外墙保温施工技术关键浅析摘要：随着社会的进步，建筑节能已成为建筑业的一个重要课题，建筑外墙节能是建筑节能中的核心部分，文中笔者结合具体工程，浅析了建筑外墙的保温施工技术，希望对提高外墙保温施工质量和促进外墙保温施工技术的发展起一定作用。
关键词：建筑外墙、保温施工、施工要点中图分类号： tu767+.5 文献标识码： a 文章编号：一、前言随着国民环保意识的提高，建筑节能环保也引起了人们的广泛关注，其中外墙保温在我国发展迅速，外墙保温不仅节能环保而且能极大的改善人们的生活环境。
同时随着我国住宅的产业化发展和高品质节能建筑的普及，在人们的生活中越来越多的出现了节能建筑。
聚苯板外墙保温作为一种节能环保资源综合应用的新技术，被越来越多的使用在建筑物的外墙保温中，其良好的保温性能，因此具有广阔的应用前景。
二、外墙保温施工基本要求保温方式：外墙外保温粉刷厚度：界面剂2-3mm；防水砂浆5mm；yqbw高性能保温砂浆：东、西、南向25mm，北向30mm；涂料饰面系统的抗渗防裂保护面层为10mm，中间铺设镀锌钢丝网片及安装保温锚栓。
1、施工原理该做法是将玻璃纤维网格布保温板放置于将要浇筑墙体的外模内侧，当墙体混凝土浇筑完毕后，外保温板和墙体一次成活。
这一工艺保温性能良好，可节约大量的人力、时间以及机械费和零配件。
2、外墙外保温系统基本构造外墙：混凝土、粘土多孔砖。
界面层：界面处理。
防水层：防水防裂砂浆。
保温层：yqbw高性能保温砂浆。
保护层：钉钢丝网和保温锚栓，抗渗防裂砂浆。
饰面层：涂料施工。
三、常用外墙保温技术1、外挂式外保温技术使用外挂式外保温技术进行建筑工程墙体结构部分的施工与设计时需要注意的是，一般建筑工程中，外挂式外保温技术使用的施工材料主要有玻璃棉毡、岩棉以及聚苯乙烯泡沫板、钢丝网架夹芯墙板、混凝土复合聚苯保温板等。
其中在进行建筑工程墙体结构部分施工中，使用外保温技术进行建筑工程墙体结构部分施工中所需要使用的聚苯板的应用最为广泛，这与聚苯板本身所拥有的物理特征以及低成本有关。
保温板外墙外保温工程技术标准
保温板外墙外保温工程技术标准# 外墙外保温工程技术标准## 1. 引言外墙外保温工程是指在建筑物外墙表面进行保温措施，以提高建筑物的保温性能和节能效果的一项重要工程。
本文将介绍外墙外保温工程的技术标准和要求。
## 2. 材料选择2.1 **保温材料**：应选用符合国家标准的保温材料，如聚苯板、聚氨酯喷涂材料等。
保温材料的热传导系数应符合规定的要求，以确保保温效果。
2.2 **粘结剂**：选用适合保温材料的粘结剂，确保材料能够牢固粘结在墙面上。
2.3 **防水材料**：应选用符合国家标准的防水材料，以确保保温层具备防水功能。
## 3. 施工要求3.1 **基层处理**：建筑墙面应清理干净，保证无尘、无浮土和油污，确保基层的平整度和附着力。
3.2 **保温层安装**：根据保温材料的要求，均匀地施涂粘结剂，并将保温材料牢固贴附到墙面上。
保温材料之间的接缝应密封，确保无漏风现象。
3.3 **防水层施工**：在保温层完工后，应按要求进行防水层的施工。
防水层应严密、均匀地涂刷在保温材料表面，并确保无渗漏现象。
3.4 **饰面层施工**：防水层施工完毕后，可以根据设计要求进行饰面层的施工。
饰面层的选择应符合建筑美观的要求。
3.5 **预留装饰部位**：在施工过程中，应预留装饰部位的位置，方便后续的装饰施工。
## 4. 质量控制4.1 **材料质量控制**：施工前应对所使用的材料进行质量检查，确保各项指标符合要求。
4.2 **施工工艺控制**：施工过程应按照设计要求和相关技术规范进行，不得有偷工减料、质量不合格等现象。
4.3 **检测及验收**：施工完成后，应进行保温层、防水层等关键部位的检测，确认其质量和性能符合技术标准的要求。
## 5. 安全与环保5.1 **施工安全**：施工过程中应遵守安全操作规程，保证施工人员的安全。
作业区域应设置警示标志，避免他人误入。
5.2 **环境保护**：施工现场要合理安排作业，减少噪音、扬尘和废弃物的产生，对环境进行合理保护。
外墙保温工程安全技术交底
外墙保温工程安全技术交底
外墙保温工程是建造工程中非常重要的一环，保温工程安全技术交底是确保工程质量和施工安全的关键环节。
本文将从外墙保温工程安全技术交底的重要性、内容要点、注意事项、施工流程和验收标准五个方面进行详细介绍。
一、外墙保温工程安全技术交底的重要性
1.1 确保施工人员了解工程要求和安全措施
1.2 防止施工过程中浮现安全事故
1.3 提高工程质量，确保保温效果和使用寿命
二、外墙保温工程安全技术交底的内容要点
2.1 工程设计要求和施工规范
2.2 施工过程中的安全注意事项和应急措施
2.3 施工材料的选用和质量要求
三、外墙保温工程安全技术交底的注意事项
3.1 交底内容要详细具体，不遗漏任何环节
3.2 施工单位要有专业技术人员进行交底
3.3 施工单位要建立健全安全管理制度，确保施工安全
四、外墙保温工程安全技术交底的施工流程
4.1 施工前准备工作，包括材料准备和施工区域清理
4.2 施工过程中的安全措施和质量监控
4.3 施工结束后的清理和验收工作
五、外墙保温工程安全技术交底的验收标准
5.1 外墙保温层厚度和材料质量符合设计要求
5.2 施工工艺符合规范要求，无明显质量缺陷
5.3 施工单位提供完整的施工记录和验收报告
综上所述，外墙保温工程安全技术交底是保障工程质量和施工安全的必要步骤，施工单位应严格按照规范要求进行交底，并加强对施工过程的监督和管理，确保工程质量和施工安全。
外墙保温施工方案(3)
外墙保温施工方案(3)一、施工准备在进行外墙保温施工前，必须做好施工准备工作，确保施工过程顺利进行。
施工前的准备包括确定保温材料种类和数量、准备施工工具和设备、清理外墙表面、检查外墙结构等。
二、施工步骤1. 基层处理在进行外墙保温施工前，首先要对外墙基层进行处理。
清理外墙表面的灰尘、污物，并修补外墙表面的龟裂和损坏部分。
确保外墙表面平整干净，基层结实牢固。
2. 防水层施工在外墙保温系统中，防水层的施工至关重要。
在基层处理完成后，需要进行防水层的施工，以防止水汽渗入外墙保温材料中，影响保温效果。
选择适合的防水材料进行施工，确保施工质量。
3. 保温材料施工选择适合的保温材料进行施工，常用的保温材料有聚苯板、硅酸盐板、岩棉等。
按照施工要求，将保温材料固定在外墙表面，并进行密封处理，确保保温材料与外墙贴合紧密，避免保温材料出现空鼓、开裂等现象。
4. 罩面层施工保温材料施工完成后，需要进行罩面层的施工。
罩面层既可以起到装饰作用，也可以保护保温材料不受外界环境影响。
选择适合的罩面材料进行施工，确保罩面层平整、美观。
三、施工注意事项1.施工期间需注意安全，严格遵守相关安全操作规程，确保施工人员的人身安全。
2.施工过程中，要控制施工质量，确保施工工艺符合标准要求。
3.施工完成后，要对施工质量进行检查，确保施工效果符合设计要求。
四、总结外墙保温施工是一项复杂的工程，需要全面的施工准备和严格的施工操作。
只有做好施工前的准备工作，控制施工过程中的质量，才能确保外墙保温施工效果的达到预期目标。
希望通过本文的介绍，能对外墙保温施工方案有更深入的了解。
外墙保温板施工技术交底
外墙保温板施工技术交底摘要：本文介绍了外墙保温板施工技术的基本流程和注意事项。
外墙保温板施工是一个关键的环节，直接影响建筑物的保温效果和使用寿命。
在施工过程中，需要注重细节，确保施工质量。
本文将详细介绍外墙保温板施工的各个环节，并提供一些建议，以提高施工效率和质量。
1. 引言外墙保温是建筑物保温系统的重要组成部分，可以有效提高建筑物的保温性能和节能效果。
外墙保温板是一种常用的材料，具有良好的保温效果和耐久性。
外墙保温板施工技术交底是确保施工质量的重要环节，本文将详细介绍外墙保温板施工的基本流程和注意事项。
2. 外墙保温板施工基本流程2.1 基层处理在外墙保温板施工前，需要对建筑物的基层进行处理。
首先，清除基层表面的灰尘、油污等杂质，并检查基层是否平整。
如果有凹凸不平的地方，需要进行修补。
其次，对基层进行打孔处理，以提高保温板的附着力。
2.2 粘贴保温板在基层处理完成后，可以开始粘贴保温板。
首先，在基层上涂抹一层粘接剂，然后将保温板按照规定的位置粘贴上去。
在粘贴过程中，要确保保温板的贴合度和粘贴牢固度。
2.3 打底层和保护层施工保温板粘贴完毕后，需要进行打底层和保护层的施工。
打底层通常使用水泥砂浆，用于填平保温板表面的凹凸不平。
保护层通常使用耐候性良好的涂料或涂料系统，用于保护保温板免受风雨侵蚀。
2.4 防火处理外墙保温板施工完成后，需要进行防火处理。
防火处理可以采用防火涂料或防火材料，以提高建筑物的防火性能。
3. 外墙保温板施工注意事项3.1 施工前准备在施工前，应对施工区域进行清理，确保施工区域整洁。
同时，应检查施工材料的质量，确保符合相关标准。
3.2 粘贴注意事项在粘贴保温板的过程中，要注意保温板的位置和贴合度。
保温板之间应保留适当的间隙，以便后续的施工和维护。
3.3 施工工艺在施工过程中，要按照标准工艺进行操作，尽量避免施工过程中出现的疏漏和错误。
3.4 施工质量检查在施工完成后，应进行质量检查，确保施工质量合格。
浅谈建筑外墙保温技术及施工工艺
浅谈建筑外墙保温技术及施工工艺陈宝兴摘㊀要：传统的外墙保温装修施工技术已不能满足现有的要求，通过将混凝土墙与保温板合为一体，可以合理控制室内温度，达到良好的保温效果㊂外墙保温和装饰的整合可以为当前建筑业发展做出巨大贡献，借助这种施工技术，有利于推进建筑施工进程，相对减轻人力㊁物力和财力负担，对提高房屋建筑整体使用质量具有重要意义㊂关键词：建筑；外墙保温；施工工艺一㊁建筑工程外墙保温施工技术基本概述第一，建筑外墙保温技术能阻断外部冷空气的流通，实现室内保温功能㊂而在我国南部地区，使用建筑外墙保温和装饰技术可以达到夏季隔热效果㊂因此，建筑外墙保温装修施工技术的应用范围非常广泛㊂第二，外墙保温装修技术的应用可以保护建筑结构，避免外界环境对建筑墙体外部造成破坏，提高建筑物的稳定性和安全性，从而延长建筑物的使用寿命㊂所谓外墙保温装修技术，就是通过将保温材料安装在建筑物的墙体外部，来提高建筑物的保温功能㊂外墙保温材料的添加可以有效防止温度变化直接导致建筑物墙体形状变化，可以有效防止墙体裂缝的产生，保护建筑物的外墙结构㊂第三，外墙保温装修技术的应用有助于提高建筑的整体舒适度㊂建筑墙体保温层能减轻室外强烈紫外线等极端恶劣天气对建筑外墙的损毁，能相对保护建筑物的外部和内部构造，在延长建筑物使用寿命的同时，提高建筑整体的稳定性和舒适度㊂二㊁房屋建筑外墙保温工程施工技术（一）多层保护技术多层保护技术又称为分层保护技术，即保温层㊁抗渗保护层和抗裂防护层㊂其中，保温砂浆能加工废弃的聚苯乙烯材料，将其碎裂为细小颗粒，通常可以控制在０．５ ４．０ｍｍ㊂多层保护技术操作简单，可以有效提高生产效率，同时在生产过程中也不会受结构质量的影响㊂在具体施工过程中，若墙体出现问题，可以直接使用保温料浆对其进行弥补㊂这种多层保护技术可以有效避免出现墙皮过厚而发生脱落的现象，即使外部使用条件较差，也能利用多层保护技术有效解决问题，这种技术在工程造价中成本较低㊂（二）外墙外保温技术外墙外保温技术与外墙内保温技术的差别就是保温隔热体系所设置的位置不相同㊂外墙外保温技术的保温隔热体系建设在外部，而建筑主体结构会受到温差影响，使得温差应力减小㊂其中，最大的优势就是可以防止结构外部受到影响，也阻断了冷热桥效应，延长了房屋建筑的使用寿命，达到保温隔热的目的㊂与外墙内保温技术相比，外墙外保温技术能在维护房屋建筑结构稳定的基础上，发挥极大的优势，所以在可供选择的基础上，要尽可能地考虑使用外保温技术㊂（三）外墙内保温技术外墙内保温技术就是在房屋建筑外墙内部，利用苯板㊁水泥砂浆等保温材料进行施工，实现对房屋建筑物的保温作用㊂这样的施工对技术要求不高，并且在实际施工过程中的操作步骤也较为简单方便，能尽可能地确保施工进度，是应用最为广泛的施工技术㊂（四）复合墙体技术复合墙体技术通常是指在墙体外部建筑模板中，放入聚苯板后实行混凝土的浇筑，让聚苯板与混凝土结构一次成型，出现复合墙体㊂在施工过程中，墙体内部能够放置多种材料㊂这种施工技术有较多优点，具体就是墙体保温层与外部墙体可以一次成型，这样既能缩短施工工期，又能有效提升工作效率，同时也确保了施工工作人员的施工安全㊂值得注意的是，通常施工中所使用的聚苯板可以分为两种类型，即单面板和双面板㊂三㊁建筑外墙保温结构的施工技术要点首先进行基层处理，清洁㊁平整的基层墙体才能够保证保温材料施工的牢靠性，因此施工前第一步要将基层的浮尘㊁油污等彻底清理干净，并打磨不平整的墙面，处理完成后再用界面剂封闭底层㊂在施工现场对保温结构的图纸进行复核，伸缩缝㊁变形缝的位置确认无误后在墙面弹控制线，建筑物阴阳角部位挂垂直弹出水平控制线，为保证保温结构施工的平整度，每层均要挂控制线㊂其次，挤塑板处理㊂按照２．５ʒ１的比例配置黏结砂浆，注意每次配置的黏结砂浆使用时间不得超过２．５ｈ，否则会影响其性能需要重新配置；挤塑板侧面要用网格布进行翻包处理，因为该部位直接接触墙体，处理后才能保证挤塑板的粘贴强度符合设计规范㊂完成挤塑板翻包处理后，将界面剂均匀涂刷于挤塑板两侧，界面剂完全干透后再粘贴挤塑板㊂需要注意，挤塑板涂刷过界面剂后不得再于未涂刷的板材放在一起，避免用错㊂按照从下到上沿水平方向的顺序横向铺贴挤塑板，注意下下板之间不得通缝要错开，拐角交接处也要相邻错开㊂按照施工要求，挤塑板的黏结面积不得小于基层面的４０％㊂挤塑板抹完胶粘砂浆后要迅速平贴于基层墙体，轻轻滑动至准确就位，粘贴时要随时检查挤塑板的垂直度与平整度，保证挤塑板施工质量㊂挤塑板粘贴完工后如果发现接缝不平，要及时打磨平整，并将打磨下的碎屑彻底清理干净㊂再次，安装锚固件㊂使用冲击钻在深入基层墙面至少４０ｍｍ位置的挤塑板上钻孔，每平方米至少钻孔４个，高度大于５０ｍ的位置每平方米至少钻孔５个，每块挤塑板上至少设置１个孔洞；然后再固定挤塑板，固定时可用镀锌螺丝㊁塑料垫板等，安装锚固件时要保证其与挤塑板面平齐㊂最后，进行干混抗裂砂浆施工㊂在挤塑板表面抹约１．５ ２ｍｍ左右的底层干混抗裂砂浆，注意要把翻包网布压入面层砂浆，再进行找平；抗裂网格布放在竖直方向，放直后再将其压入底层与干混抗裂砂浆结合在一起，注意网格布之间的搭接宽度不能小于８０ｍｍ，针对未留缝的位置，比如门窗洞口边缘或者挤塑板转接位置则需要加一层网格布，位于标准网格布下方的阳角局部也要再加一层网格布㊂四㊁结语综上所述，建造建筑物的外墙保温工程时要考虑很多事情，有关部门必须严格遵守建筑物外墙保温工程的施工要求，以提高建筑物的外墙保温效果和整体质量安全性㊂另外在各种建筑物外墙保温工程的施工技术要点的支持下，有必要有效提高建筑物外墙保温工程中各种建筑技术的有效性，并顺利进行建筑物外墙保温工程㊂参考文献：［１］董安阳．房屋建筑外墙保温工程施工技术［Ｊ］．房地产导刊，２０２０（３）：７１．作者简介：陈宝兴，男，汉族，河北沧州人，研究方向：建筑工程㊂４６。
建筑工程外墙保温施工技术要点及质量控制
建筑工程外墙保温施工技术要点及质量控制摘要：通过引入外墙保温施工技术，我们可以大大提升建筑物的保温性能，并且还能够延长它们的使用寿命，同时也能够提升它们的结构强度。
然而，在实际应用中，我们必须牢记施工技术要点，并严格把关施工质量。
只有这样，我们才能够不断改进和提升外墙保温施工技术，以达到更高效、更环保的建筑工程，为建筑行业带来更多的可持续发展机会。
关键词：建筑工程；外墙保温；施工技术；质量控制引言随着科学技术的不断发展，我国的建筑业取得了长足的进步。
尤其是在房屋建设领域，节能减排已经成为当务之急。
然而，由于施工环境的限制，外墙保温技术仍然存在一些挑战，未能达到预期的效果。
随着全球气候变暖的日益严峻，建筑外墙的施工成为节约能源的关键，因此，我们应该加大力度，仔细研究和分析建筑外墙的施工技术和质量，以期达到节约能源、推动建筑业可持续发展的目标。
1建筑工程外墙保温施工技术的概述通过采用外墙外保温技术，可以有效地将室内的温度和室外的环境分开，从而实现良好的保温效果。
这种方法的优势在于，它的施工操作简单，技术成熟，无需太多的技能，因此受到了广泛的应用。
在建筑工程中，外墙保温技术应用非常普遍，几乎所有地区都能使用。
此外，由于其具有良好的隔热性能，墙体内部很少出现结露现象，因此其绝热性能高达90%。
在新建或旧房改造的过程中，采用苯板保温技术，不仅可以有效地保护建筑物的墙体，而且还可以大大提高每户的使用面积，同时也可以减小建筑梁、柱的直径，从而有效地降低施工成本。
2建筑工程外墙保温施工技术的要点2.1采取科学的施工方法为了确保建筑物的外墙能够得到有效的保温，我们必须采取科学的施工方法。
具体而言，我们应该加强对基层的管理，确保其湿润程度适中，避免过度潮湿，同时彻底清除表面的凹陷、松动或空洞等缺陷。
除了根据实际情况和设计要求进行放线，我们还应该仔细检查终端位置，以确保其准确性；第三，必须严格按照使用说明书中的配比，确保聚合物砂浆胶粘剂的混合物质量达到最佳状态，并且尽可能避免暴露在阳光下; 第四，必须粘合翻包网格布和聚苯板，并且聚苯板的厚度必须超过100mm，避免拼接处的裂痕；第五，粘合完聚合物砂浆胶粘剂24小时后，必须有效地固定锚固件，固定深度应该达到50mm；第六，必须完成底层和面层的涂刷工作，并且要求涂刷的质量良好。
房屋建筑工程外墙保温装饰工程施工技术
房屋建筑工程外墙保温装饰工程施工技术摘要：外墙保温施工技术已在房屋建筑工程中得到了广泛的应用，并起到了很好的效果，不仅可以满足房屋建筑对保温隔热的要求，而且还提高了材料资源的利用率，实现了节能环保的目标。
本文首先分析了房屋建筑工程中外墙保温装饰工程技术的作用，接着分析了房屋建筑工程外墙保温装饰工程施工技术，希望能够为相关人员提供有益的参考和借鉴。
关键词：房屋建筑工程；外墙保温装饰工程；施工技术引言：外墙保温装饰一体板是指能够应用于建筑外墙并同时兼具保温与装饰双重作用的新型建筑材料。
在实际的工程项目建筑过程中，外墙保温装饰一体板的应用不但能增强建筑物的美观性和功能性，还能为建筑单位节约材料成本支出。
经过长时间的实践应用，相关生产企业不断对外墙保温装饰一体板进行优化改良，并取得了良好的效果，使得该材料的应用不断拓展。
1房屋建筑工程中外墙保温装饰工程技术的作用房屋建筑工程的外墙保温施工技术，包括外墙内保温施工技术、外墙外保温施工技术、内外混合保温施工技术、外墙保温装饰一体化施工技术、外墙自保温施工技术；其中，外墙保温装饰一体化施工技术已经实现了产业化，可以在同一次施工中完成保温、装饰两个分项工程，属于装配式建筑的施工技术，而装配式建筑施工技术是我国现代建筑产业的一大重要发展方向。
装配式建筑减少了现场施工，从而减少了现场施工造成的建筑垃圾、环境污染，而且工厂中生产的材料质量更好。
目前，在我国房屋外立面的保温性能工程施工中，对建筑物及外保温施工型材料的使用仍然较多。
但这些建筑工程材料所使用的型材料（挤塑板材料、苯板材料等等）的抗火性能较差，且寿命也很短，从而导致质量和稳定性都较差。
而建筑物保温装修整体施工技术中使用的一些建筑材料，耐火性较好，例如最大真空度的STP、酚醛保温板、石棉毡等为不燃材；而持久性也较强，例如氟碳漆的装饰层，能够达到保护20年的效果。
而且，外墙保温饰面一体板的外立面自重也很低，例如氟碳金属漆，装饰性能和金属材料铝板差不多，其外立面自重也仅为金属材料铝板的一零点五，但同时具有一定的阻燃作用。
