基于单片机的可调电源设计系部：信息与控制工程学院专业：计算机科学与技术学号：11520208姓名：孙帅教师：付春秀课程设计任务书一、设计题目：单片机的可调电源设计二、设计目的1.掌握STC89C52协同的设计方法；2.掌握单片机的编程方法；3.熟练利用KELL软件进行软件仿真编程及程序下载的方法；4.掌握可调电源设计、AD转换电路的原理及方法，显示电路和AC到DC硬件电路的设计方法。
三、设计任务及要求设计可调电源，通过单片机可以知道电源的电压值。
可调电源具有以下基本功能：1.具有实时显示电源值；2.要求误差在5%之内；四、设计时间及进度安排五、指导教师评语及学生成绩目录1.前言2.设计任务及要求2.1设计目的2.2设计任务2.3设计要求3.系统硬件介绍3.1单片机STC89C52简介3.2稳压调节模块3.3串口通信模块3.4数模转换模块3.5液晶显示模块4.系统软件介绍4.1Autium Designer 09软件介绍4.2Autium Designer 09界面及功能简述4.3KELL软件的使用4.45.软件编程及调试5.1软件设计5.2主程序流程1. 前言单片机又称垫片微控制器，它不是完成某一个逻辑功能的芯片，而是把一个计算机系统集成到一个芯片上，概括的将：一块芯片集成了一台计算机。
它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。
同时，学习使用单片机是了解计算机原理与结构的最佳选择。
51单片机是对所有兼容Intel 8031指令系统的单片机的统称。
该系列单片机的始祖是Intel的8031单片机，后来随着Flash rom技术的发展，8031单片机取得了长足的进展，成为应用最广泛的8位单片机之一，其代表型号是ATMEL公司的AT89系列，它广泛应用于工业测控系统之中。
很多公司都有51系列的兼容机型推出，今后很长的一段时间内将占有大量市场。
51单片机是基础入门的一个单片机，还是应用最广泛的一种。
需要注意的是52系列的单片机一般不具备自编程能力单片机自20世纪70年代以来，一极其高的性价比受到人们的重视和关注，所以应用很广发展很快。
单片机的体积小、重量轻、抗干扰能力强，对环境要求不高，加个人低廉，可靠性高，灵活性好，开发较为容易。
例如：80C51系列单片机已有十多年的生命期，如今扔保持者上升的趋势，就充分证明了这一点。
单片机一起一系列优点，近几年得到迅猛发展和打规范推广，广泛应用于工业控制系统，数据采集系统，智能化仪器仪表，及通讯设备、日常消费类产品等，并且已经深入到工业生产的各个环节以及人民生活的各层次中，如车间流水线控制，自动化系统等。
而美国公司ATMEL公司开发活生产了新型的8位单片机AT89系列单片机，它不但有一般MCS—51单片机的所有特性，而且还拥有一些独特的有点，此次设计中所用到的89C52单片机就是其中的一种。
单片机内部也有和电脑功能类似的模块，比如CPU、内存、并行总线，还有和硬盘作用相同的存储器件，用它来做一些类似控制电路的不负杂电路。
我们现在用的全自动滚轮洗衣机，排烟罩VCD等家电里可以看到它的身影。
单片机是靠程序实现功能的，并且可以修改，通过不同的程序实现不同的功能，尤其是特殊的独特的一些功能。
3. 系统硬件介绍3.1 单片机STC89C52管脚说明VCC：供电电压。
GND：接地。
P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。
当P1口的管脚第一次写1时，被定义为高阻输入。
P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。
在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。
P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。
P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。
在FLASH编程和校验时，P1口作为第八位地址接收。
P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。
并因此作为输入时，P2口的管脚被外部拉低，将输出电流。
这是由于内部上拉的缘故。
P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。
在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。
P2口在FLASH编程和校验时接收高八位地址信号和控制信号。
P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL门电流。
当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。
作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。
P3口作为AT89C51的一些特殊功能口，管脚备选功能P3.0 RXD（串行输入口）P3.1 TXD（串行输出口）P3.2 /INT0（外部中断0）P3.3 /INT1（外部中断1）P3.4 T0（记时器0外部输入）P3.5 T1（记时器1外部输入）P3.6 /WR（外部数据存储器写选通）P3.7 /RD（外部数据存储器读选通）RST：复位输入。
当振荡器复位器件时，要保持RST脚两个机器周期的高电平时间。
ALE/PROG：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地位字节。
在FLASH编程期间，此引脚用于输入编程脉冲。
在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。
因此它可用作对外部输出的脉冲或用于定时目的。
然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE脉冲。
如想禁止ALE的输出可在SFR8EH地址上置0。
此时， ALE只有在执行MOVX，MOVC指令是ALE才起用。
另外，该引脚被略微拉高。
如果微处理器在外部执行状态ALE禁止，置位无效。
/PSEN：外部程序存储器的选通信号。
在由外部程序存储器取指期间，每个机器周期两/PSEN有效。
但在访问外部数据存储器时，这两次有效的/PSEN信号将不出现。
/EA / VPP：当/EA保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不管是否有内部程序存储器。
注意加密方式1时，/EA将内部锁定为RESET；当/EA端保持高电平时，此间内部程序存储器。
在FLASH编程期间，此引脚也用于施加12V编程电源（VPP）。
XTAL1：反向振荡放大器的输入及内部时钟工作电路的输入。
XTAL2：来自反向振荡器的输出。
振荡器特性外接石英晶体或者陶瓷谐振器以及电容C1、C2接在放大器的反馈回路（AT89C52内部有一个用于构成内部振荡器的高增益反相放大电路，XTAL1、XTAL2分别是该放大器的输入和输出端）中构成并联振荡电路。
为了使装置能够被外部时钟信号激活，XATL1应该有效，而XTAL2应该被悬空。
由于输入到内部的时钟信号电路通过了一个二分频的信号，外部信号的工作周期比没有别的要求，但是最大值和最小值的大小可以在数据表上观察出来。
当正常工作时，外部振荡器可以计算出XTAL1上的电容，最大可达到100pF。
这是由于振荡器电容和反馈电容之间的相互作用。
当外部信号是标准高电平或者低电平时，电容不会超过20pF.空置模式用户的软件都可以调用空置模式。
当单片机出于这种模式，耗能就会自然降低。
特殊功能端和板子上的随机存储器在空置状态保持各自的电平。
但是处理器阻止装置执行指令。
空置模式会被激活如果端口处于复位状态或者中断系统有效。
结构特点n 互补高性能金属氧化物半导体结构可擦可编程只读存储器/只读存储器/中央处理器n 12/24/33MHz操作n 三个16位的定时器/计数器n 可编程的时钟输出n Up/Down定时器/计数器n 三级程序锁定系统n 8K/16K/32K片内程序存储器n 256字节片内RAMn 改进的快速脉冲编程算法n 布尔处理器n 32根可编程的输入/输出线n 六个中断源n 可编程的串行通道带有：——帧错误检测——自动地址识别n TTL和CMOS兼容逻辑电平n 64K片外程序存储空间n 64K片外数据存储空间n MCS51单片机可兼容指令集n 闲置节能和掉电模式n ONCE（On-Circuit仿真）模式n 四级中断优先级n 扩展温度范围（﹣40℃到﹢85℃）3.2稳压调节模块LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
LM117/LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM117/LM317 内置有过载保护、安全区保护等多种保护电路。
通常 LM117/LM317 不需要外接电容，除非输入滤波电容到LM117/LM317 输入端的连线超过 6 英寸（约 15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM117/LM317能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
特性简介可调整输出电压低到1.2V。
保证1.5A 输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB 纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
标准三端晶体管封装。
电压范围LM117/LM317 1.25V 至 37V 连续可调。
其封装形式如下：绝对最大额定值LM317工作原理：LM317的输入最同电压为30多伏，输出电压1.5----32V...电流1.5A...不过在用的时候要注意功耗问题...注意散热问题。
LM317有三个引脚.一个输入一个输出一个电压调节。
输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容.1.3串口通信模块3．3.1 串行通信串行通信是指通信的发送方和接收方之间数据信息的传输实在单根数据线上，以每次一个二进制位移动。
串行通信分为异步通信和同步通信方式，而异步通信方式是比较常用的传送方式。
在异步通信方式中，数据时一帧一帧传送和接收的，每帧的数据格式由一位起始位，5~8位数据位，一位奇偶校验位和一位停止位组成，在发送和接收端可以有各自的时钟来控制数据的发送和接收，这两个时钟源彼此独立，互不同步，但必须与字符位数的波特率保持一致。
基于8051单片机的控制系统设计
基于8051单片机的控制系统设计第一章：引言1.1 研究背景随着科技的不断发展，单片机成为了现代电子设备中不可或缺的一部分。
单片机是一种集成电路芯片，具有微处理器、内存、输入输出接口等功能。
8051单片机是一种常用的单片机，广泛应用于各个领域的控制系统中。
1.2 研究目的本文旨在基于8051单片机，设计一套高效稳定的控制系统，以满足各种不同应用场景的需求。
第二章：8051单片机概述2.1 8051单片机的特点8051单片机具有体积小、功耗低、成本低等特点，适用于各种嵌入式系统的设计。
2.2 8051单片机的结构8051单片机由CPU、RAM、ROM、I/O口等部分组成，具有强大的数据处理能力和丰富的外设接口。
2.3 8051单片机的指令集8051单片机的指令集非常丰富，包括数据传送、算术运算、逻辑运算、控制转移等指令，可满足各种控制系统的需求。
第三章：控制系统设计3.1 硬件设计控制系统的硬件设计是基于8051单片机的外围电路设计。
包括输入输出接口设计、传感器接口设计、电源电路设计等。
3.2 软件设计控制系统的软件设计主要包括程序的编写和功能的实现。
可以利用C语言或汇编语言编写程序，并通过编译、烧录等步骤将程序加载到8051单片机中。
3.3 通信设计控制系统通常需要与外部设备进行通信，可以通过串口、I2C、SPI等通信协议与外部设备进行数据交换。
3.4 控制算法设计控制系统的核心是控制算法的设计，根据具体的应用场景，选择合适的控制算法，并实现在8051单片机中。
第四章：实验与测试4.1 硬件实验在控制系统设计完成后，需要进行硬件实验验证，包括外围电路的连接、传感器的测试、电源的稳定性测试等。
4.2 软件实验在硬件实验通过后，可以进行软件实验，测试控制系统的功能是否正常，是否能够根据设计要求进行控制。
4.3 性能测试在控制系统正常工作后，可以进行性能测试，包括控制的精度、响应时间、稳定性等方面的测试。
基于单片机毕业设计题目
基于单片机毕业设计题目以下是15个基于单片机的毕业设计题目：1. 温湿度监测系统：设计一个能够实时监测环境温度和湿度的系统，并通过LCD显示数据。
2. 灯光控制系统：设计一个可以远程控制灯光开关和亮度调节的系统，可以通过手机APP进行控制。
3. 智能家居安防系统：设计一个智能家居安防系统，能够通过红外传感器和摄像头实时监测家庭安全，并通过手机通知用户。
4. 电子秤设计：设计一个能够准确测量物体重量的电子秤，并通过LCD显示重量数据。
5. 智能车停车系统：设计一个能够自动寻找停车位并自动停车的智能车停车系统。
6. 智能垃圾桶：设计一个能够自动感知垃圾容量并进行垃圾分类的智能垃圾桶。
7. 室内空气质量检测系统：设计一个能够实时监测室内空气质量的系统，并通过LCD显示数据。
8. 智能温室控制系统：设计一个能够实时监测温室内温度、湿度和光照强度的系统，并自动控制温室的通风、灌溉和照明。
9. 无人机避障系统：设计一个能够自动避开障碍物并进行航线规划的无人机避障系统。
10. 智能健康监测手环：设计一个能够实时监测心率、血压和步数等健康数据的智能手环，并通过手机APP显示和分析数据。
11. 智能交通信号灯控制系统：设计一个能够根据交通流量实时控制交通信号灯的系统，优化交通流畅度。
12. 迷宫解决器：设计一个能够自动寻找迷宫出口并给出最优路径的迷宫解决器。
13. 灌溉系统：设计一个能够根据土壤湿度自动控制植物灌溉的系统，提高灌溉效率。
14. 智能电动车充电桩控制系统：设计一个能够远程控制电动车充电桩的系统，实现充电桩的管理和控制。
15. 智能音乐播放器：设计一个能够根据用户喜好自动播放音乐的智能音乐播放器，通过传感器感知用户情绪和环境因素。
课设之基于单片机的数据采集系统设计

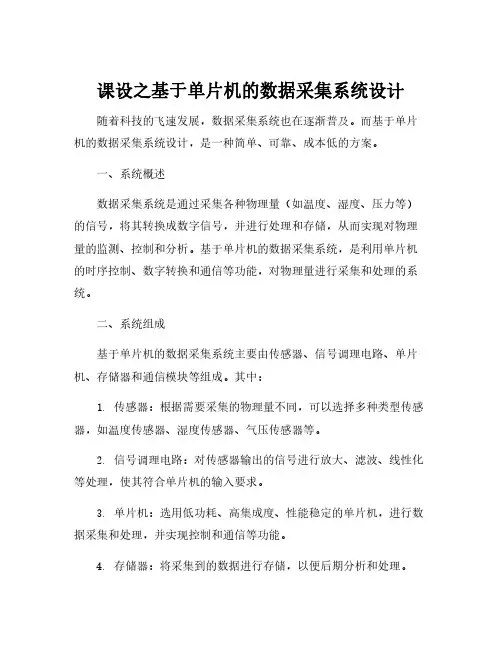

课设之基于单片机的数据采集系统设计随着科技的飞速发展，数据采集系统也在逐渐普及。
而基于单片机的数据采集系统设计，是一种简单、可靠、成本低的方案。
一、系统概述数据采集系统是通过采集各种物理量（如温度、湿度、压力等）的信号，将其转换成数字信号，并进行处理和存储，从而实现对物理量的监测、控制和分析。
基于单片机的数据采集系统，是利用单片机的时序控制、数字转换和通信等功能，对物理量进行采集和处理的系统。
二、系统组成基于单片机的数据采集系统主要由传感器、信号调理电路、单片机、存储器和通信模块等组成。
其中：1.传感器：根据需要采集的物理量不同，可以选择多种类型传感器，如温度传感器、湿度传感器、气压传感器等。
2.信号调理电路：对传感器输出的信号进行放大、滤波、线性化等处理，使其符合单片机的输入要求。
3.单片机：选用低功耗、高集成度、性能稳定的单片机，进行数据采集和处理，并实现控制和通信等功能。
4.存储器：将采集到的数据进行存储，以便后期分析和处理。
5.通信模块：将采集到的数据通过串口、CAN、以太网等方式发送到远程计算机或其它设备，并实现数据交互和共享。
三、系统设计在设计基于单片机的数据采集系统时，需要进行如下步骤：1.选择合适的单片机：比较常用的单片机有STC、AVR、PIC、ARM 等，需根据具体需要进行选型。
2.设计信号调理电路：选择合适的电路元件（如运放、滤波电容、电阻等），进行电路设计和仿真，需要考虑到信号质量、成本和体积等因素。
3.编写单片机程序：根据需要，编写适合的程序，实现对信号的采集、处理、存储和通信等功能。
4.调试和测试：对完成的数据采集系统进行调试和测试，查看系统的稳定性、精度和响应时间等指标是否达到要求。
四、应用案例基于单片机的数据采集系统，广泛应用于自动化控制、实验室测量、环境监测和智能家居等领域，如温度、湿度、光照、气压和土壤含水量等的监测等。
例如，在环境监测中，基于单片机的数据采集系统可以采集空气质量、气压、温度、湿度等多项指标数据，通过数据分析和处理，提供科学依据和决策支持，实现环境保护和生态安全等目标。
基于51单片机 毕业设计
基于51单片机毕业设计基于51单片机的毕业设计在计算机科学与技术领域，毕业设计是学生完成学业的重要一环。
对于电子信息工程专业的学生而言，基于51单片机的毕业设计是一种常见的选择。
51单片机是一种经典的单片机芯片，广泛应用于各种嵌入式系统中。
本文将探讨基于51单片机的毕业设计的一些可能方向和实现方法。
一、智能家居控制系统设计智能家居是当今社会的热门话题，通过将各种家电设备连接到互联网，实现远程控制和自动化管理。
基于51单片机的毕业设计可以设计一个简单的智能家居控制系统。
系统可以通过手机APP或者网页界面控制家中的灯光、电视、空调等设备。
通过学习和研究相关的通信协议和电路设计，学生可以实现这个功能。
二、智能车设计智能车是一个非常有趣和实用的项目。
基于51单片机的毕业设计可以设计一个能够自主避障、跟随线路行驶的智能车。
学生可以通过学习红外传感器、超声波传感器等硬件知识，实现智能车的避障功能。
同时，学生还可以学习线路规划算法，使得智能车能够按照预定的路径行驶。
三、温湿度监测系统设计在许多实际应用中，温湿度的监测是非常重要的。
基于51单片机的毕业设计可以设计一个温湿度监测系统。
学生可以通过学习温湿度传感器的原理和使用方法，实现对环境温湿度的实时监测。
同时，学生还可以设计一个简单的数据存储和显示系统，将温湿度数据保存到存储器中，并通过LCD屏幕显示出来。
四、无人机控制系统设计无人机是近年来非常热门的领域之一。
基于51单片机的毕业设计可以设计一个简单的无人机控制系统。
学生可以通过学习无人机的控制原理和飞行动力学知识，实现对无人机的遥控和自主飞行功能。
同时，学生还可以学习无线通信协议，将无人机与遥控器进行通信。
五、智能医疗设备设计智能医疗设备是医疗行业的一个新兴领域。
基于51单片机的毕业设计可以设计一个简单的智能医疗设备。
学生可以通过学习心电图传感器、血压传感器等硬件知识，实现对患者的生理参数监测。
同时，学生还可以设计一个简单的报警系统，当患者的生理参数异常时，及时发出警报。
基于单片机的毕业设计
基于单片机的毕业设计基于单片机的毕业设计随着科技的不断发展，单片机已经成为了电子工程领域中不可或缺的一部分。
在大学电子工程专业的学习中，毕业设计是一个重要的环节，它不仅考察学生的理论知识掌握程度，还要求学生能够将所学知识应用于实际项目中。
基于单片机的毕业设计是一种常见的设计形式，下面将介绍一个基于单片机的毕业设计案例。
设计题目：智能温湿度监测系统设计背景：随着人们对生活质量的要求提高，温湿度的监测越来越重要。
无论是室内环境还是工业生产过程中，温湿度的变化都会对人们的生活和工作产生影响。
因此，设计一个能够实时监测温湿度并进行数据记录和分析的系统，对于提高人们的生活质量和工作效率具有重要意义。
设计目标：设计一个基于单片机的智能温湿度监测系统，能够实时采集温湿度数据并通过LCD显示屏进行展示，同时能够将数据存储到SD卡中，并通过串口传输到电脑上进行进一步的分析。
设计方案：1. 硬件设计：a. 选择合适的单片机：根据设计需求选择一款适合的单片机，考虑到数据处理能力和接口数量等因素。
b. 温湿度传感器：选择一款高精度的温湿度传感器，能够准确地采集环境温湿度数据。
c. LCD显示屏：选择一款适合的LCD显示屏，能够清晰地显示温湿度数据。
d. SD卡模块：选择一款适合的SD卡模块，能够实现数据的存储和读取功能。
e. 串口模块：选择一款适合的串口模块，能够实现单片机与电脑之间的数据传输。
2. 软件设计：a. 单片机程序设计：编写单片机的程序代码，实现温湿度数据的采集和处理，以及LCD显示屏、SD卡模块和串口模块的控制。
b. 电脑端程序设计：编写电脑端的程序代码，实现与单片机的串口通信，将温湿度数据传输到电脑上并进行进一步的分析和处理。
3. 系统测试：a. 硬件测试：将设计好的电路进行焊接和连接，检查各个模块是否正常工作。
b. 软件测试：将编写好的程序烧录到单片机中，通过LCD显示屏和串口模块观察温湿度数据的采集和传输情况，通过SD卡模块检查数据的存储功能。
基于单片机的设计与实现

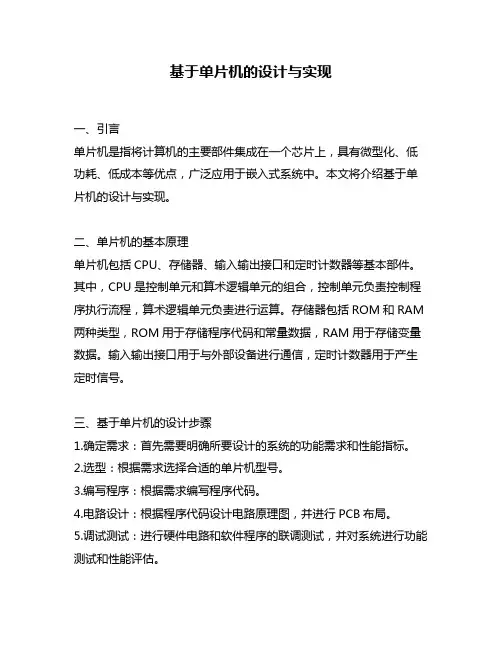

基于单片机的设计与实现一、引言单片机是指将计算机的主要部件集成在一个芯片上，具有微型化、低功耗、低成本等优点，广泛应用于嵌入式系统中。
