信息技术设备的无线电干扰极限值和测量方法
EMC 测试要求及参数指标
判定准则 Ａ： ａ） 设备在测试期间，输出电压应符合正常工作范围； ｂ） 设备在测试期间和测试后，设备应正常工作，不应产生报警、误报警指示（供电故障、 保护 性故障等）或误显示指示。
判定准则 Ｂ： ａ） 设备在测试后，应正常工作。输出电压应立即符合正常工作范围。 ｂ） 设备在测试后，应正常工作。不应产生报警、误报警指示（供电故障、保护性故障等）或误 显示指示。
图（５）ＳＵＲＧＥ 开路电压波形 １．２／５０ｕｓ
图（６）ＳＵＲＧＥ 短路电流波形 ８／２０ｕｓ
??Ｈ Ａ Ｒ Ｍ Ｏ Ｎ Ｉ Ｃ Ｃ Ｕ Ｒ Ｒ Ｅ Ｎ Ｔ Ｔ Ｅ Ｓ Ｔ
一、参考标准 ＧＢ １７６２５．１－１９９８ 低压电气及电子设备发出的谐波电流限值（设备每相输入电流≤１６Ａ） Ｉｄｔ： ＩＥＣ６１０００－３－２ （ １９９５ ） Ｔｈｅ ｌｉｍｉｔ ｆｏｒ ｔｈｅ ｈａｒｍｏｎｉｃ ｃｕｒｒｅｎｔ ｅｍｉｓｓｉｏｎｓ ｃａｕｓｅｄ ｂｙ
ＥＭＣ 测试要求及参数指标
?? ＥＭＳ 测试最低要求（信息产业部最低要求）
参考标准：ＹＤ／Ｔ ９８３－１９９８ ＧＢ ９２５４－１９９８
１、 静电（ＥＳＤ） 最低要求：Ｌｅｖｅｌ ２ ４ＫＶ（金属接触放电、绝缘塑胶空气放电） 判定准则：Ｂ ２、 辐射电磁场抗扰性（ＲＳ） 最低要求：Ｌｅｖｅｌ ２ １Ｖ／ｍ 判定准则： Ａ ３、 电快速瞬变脉冲群抗扰性（ＥＦＴ） 最低要求：Ｌｅｖｅｌ １（０．５ＫＶ）或 Ｌｅｖｅｌ ２（１．０ＫＶ） 判定准则： Ｂ 或 Ｃ ４、 浪涌抗扰性（Ｓｕｒｇｅ） 最低要求：Ｌｅｖｅｌ ２ （线对地 １．０ＫＶ＼线对线 ０．５ｋＶ） 判定准则： Ｂ
一、参考标准
ＧＢ／Ｔ １７６２６．２—１９９９ 静电放电抗扰性试验 Ｉｄｔ： ＩＥＣ６１０００－４－２ Ｅｌｅｃｔｒｏｓｔａｔｉｃ ｄｉｓｃｈａｒｇｅ ｉｍｍｕｎｉｔｙ ｔｅｓｔ 二、测试环境条件：
GB 9254-2008 信息技术设备的无线电骚扰限值和测量方法
国
中华人
民
圭K
"、、
和
GB
国家标准
GB 9254-2008/CISPR 22: 2006
代替 GB 9254--1998
信息技术设备的 无线电骚扰限值和测量方法
Information technology equipment-Radio disturbance characteristics一 Limits and methods of measurement
4.2 A 级 ITE …………·…………………………………...…...…….. .. 3
5 电源端子和电信端口的传导骚扰限倪……… ………..
……………………………… 3
5. 1 电源端子骚扰电压限值……...
5.2 电信端口的传导共模骚扰限值 ........................................................................…· 4
附录 o (资料性附录) 阻抗稳定网络(IS川的电路原理图示例……………………………………… m
附录 E (资料性附录) 电信端口的信号参数……………………….....……………·………………… 45
附录 F (资料性附录) 电信端口骚扰测量的原理和方法………………………………-………..…… 47
7.2 限值在批量生产符合性试验中的应用 ………...................................
….. 6
8 一般测量条件……·
8. ] 环境电平…… …...
…….....……………-…… E………… 6
8.2 对 EUT 布置的一般要求 ...........………………-……………·……-…..…… 6

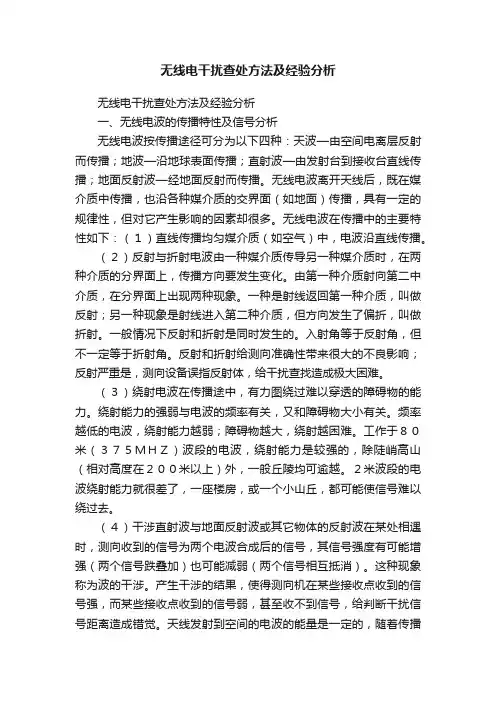

无线电干扰查处方法及经验分析
无线电干扰查处方法及经验分析无线电干扰查处方法及经验分析一、无线电波的传播特性及信号分析无线电波按传播途径可分为以下四种：天波—由空间电离层反射而传播；地波—沿地球表面传播；直射波—由发射台到接收台直线传播；地面反射波—经地面反射而传播。
无线电波离开天线后，既在媒介质中传播，也沿各种媒介质的交界面（如地面）传播，具有一定的规律性，但对它产生影响的因素却很多。
无线电波在传播中的主要特性如下：（１）直线传播均匀媒介质（如空气）中，电波沿直线传播。
（２）反射与折射电波由一种媒介质传导另一种媒介质时，在两种介质的分界面上，传播方向要发生变化。
由第一种介质射向第二中介质，在分界面上出现两种现象。
一种是射线返回第一种介质，叫做反射；另一种现象是射线进入第二种介质，但方向发生了偏折，叫做折射。
一般情况下反射和折射是同时发生的。
入射角等于反射角，但不一定等于折射角。
反射和折射给测向准确性带来很大的不良影响；反射严重是，测向设备误指反射体，给干扰查找造成极大困难。
（３）绕射电波在传播途中，有力图绕过难以穿透的障碍物的能力。
绕射能力的强弱与电波的频率有关，又和障碍物大小有关。
频率越低的电波，绕射能力越弱；障碍物越大，绕射越困难。
工作于８０米（３７５ＭＨＺ）波段的电波，绕射能力是较强的，除陡峭高山（相对高度在２００米以上）外，一般丘陵均可逾越。
２米波段的电波绕射能力就很差了，一座楼房，或一个小山丘，都可能使信号难以绕过去。
（４）干涉直射波与地面反射波或其它物体的反射波在某处相遇时，测向收到的信号为两个电波合成后的信号，其信号强度有可能增强（两个信号跌叠加）也可能减弱（两个信号相互抵消）。
这种现象称为波的干涉。
产生干涉的结果，使得测向机在某些接收点收到的信号强，而某些接收点收到的信号弱，甚至收不到信号，给判断干扰信号距离造成错觉。
天线发射到空间的电波的能量是一定的，随着传播距离的增大，不仅在传播途中能量要损耗，而且能量的分布也越来越广，单位面积上获得的能量越来越小。
关于无线干扰测试的测量技术和要求
关于无线干扰测试的测量技术和要求在无线系统中，无线信道的干扰会给用户带来很多问题，它会降低指定信号的接收率。
干扰可能来自有意、无意或偶然辐射体，并在已获授权或未获授权频谱中出现。
随着无线电频谱资源的日渐匮乏，制造商始终坚持提高频谱利用率以便获得最高的容量和性能（例如，共享或重复使用）。
由此，无线通信系统必须在有限的无线电干扰下工作。
然而，随着频谱需求的增加，无线系统干扰也会增加。
因此，为使所有无线系统正常工作，干扰的识别和降低显得格外重要。
在无线环境中执行干扰测试绝非易事，它要求采用新的测量技术并对现有的测量仪器提出更高要求。
高效执行干扰测试需要使用先进的测量工具——例如高性能频谱分析仪——对不同无线系统之间的干扰进行测量、监测和管理干扰分类无线通信系统存在多种不同的干扰类型。
干扰通常分为以下几类：●带内干扰——是指来自各种通信系统或无意辐射体发射的但落入指定系统工作带宽内的无效信号。
●同信道干扰——常见的无线电干扰，是由同一个无线系统的其它无线电工作造成的。
●带外干扰——来自于在指定频段内工作的无线系统，但由于不恰当的过滤、非线性和/或泄露，干扰也会将能量发射到其它无线系统的频段中。
●相邻信道干扰——是指定频率信道中的发射在其它相邻信道中产生无效能量的结果，通常位于同一个系统中。
●上行（反向）链路干扰——可影响基站接收机以及从移动设备至基站的相关通信。
●下行链路干扰——通常可损坏基站和移动设备之间的下行链路通信。
无线系统的干扰分类对工程师的响应有着决定性影响。
例如，当设计简单或过滤不足的发射机产生的谐波进入较高频段时，就会出现带外干扰。
正确过滤掉发射机的谐波，这样可确保无线系统不会影响在更高频段中工作的其它系统。
干扰测量技术当无线系统没有按预期运行且疑似有无线电干扰时，应使用现代高性能频谱分析仪确认在工作频率信道中的多余信号。
这类工具非常适合测量干扰信号功率随时间、频率和位置的变化。
由于干扰测试通常要求收集无线系统环境的测量结果与数据，我们推荐用户使用重量轻、采用电池供电、性能可与传统台式仪器媲美的仪器识别多余信号的过程可能会揭示这个信号的详情：信号的传输时间、出现次数、载波频率和带宽，甚至是干扰发射机的物理位置。
无线干扰测试的测量技术和要求
无线干扰测试的测量技术和要求在无线系统中，无线信道的干扰会给用户带来很多问题，它会降低指定信号的接收率。
干扰可能来自有意、无意或偶然辐射体，并在已获授权或未获授权频谱中出现。
随着无线电频谱资源的日渐匮乏，制造商始终坚持提高频谱利用率以便获得最高的容量和性能（例如，共享或重复使用）。
由此，无线通信系统必须在有限的无线电干扰下工作。
然而，随着频谱需求的增加，无线系统干扰也会增加。
因此，为使所有无线系统正常工作，干扰的识别和降低显得格外重要。
在无线环境中执行干扰测试绝非易事，它要求采用新的测量技术并对现有的测量仪器提出更高要求。
高效执行干扰测试需要使用先进的测量工具——例如高性能频谱分析仪——对不同无线系统之间的干扰进行测量、监测和管理。
干扰分类无线通信系统存在多种不同的干扰类型。
干扰通常分为以下几类：●带内干扰——是指来自各种通信系统或无意辐射体发射的但落入指定系统工作带宽内的无效信号。
●同信道干扰——常见的无线电干扰，是由同一个无线系统的其它无线电工作造成的。
●带外干扰——来自于在指定频段内工作的无线系统，但由于不恰当的过滤、非线性和/或泄露，干扰也会将能量发射到其它无线系统的频段中。
●相邻信道干扰——是指定频率信道中的发射在其它相邻信道中产生无效能量的结果，通常位于同一个系统中。
●上行（反向）链路干扰——可影响基站接收机以及从移动设备至基站的相关通信。
●下行链路干扰——通常可损坏基站和移动设备之间的下行链路通信。
无线系统的干扰分类对工程师的响应有着决定性影响。
例如，当设计简单或过滤不足的发射机产生的谐波进入较高频段时，就会出现带外干扰。
正确过滤掉发射机的谐波，这样可确保无线系统不会影响在更高频段中工作的其它系统。
干扰测量技术当无线系统没有按预期运行且疑似有无线电干扰时，应使用现代高性能频谱分析仪确认在工作频率信道中的多余信号。
这类工具非常适合测量干扰信号功率随时间、频率和位置的变化。
由于干扰测试通常要求收集无线系统环境的测量结果与数据，我们推荐用户使用重量轻、采用电池供电、性能可与传统台式仪器媲美的仪器（图1）。

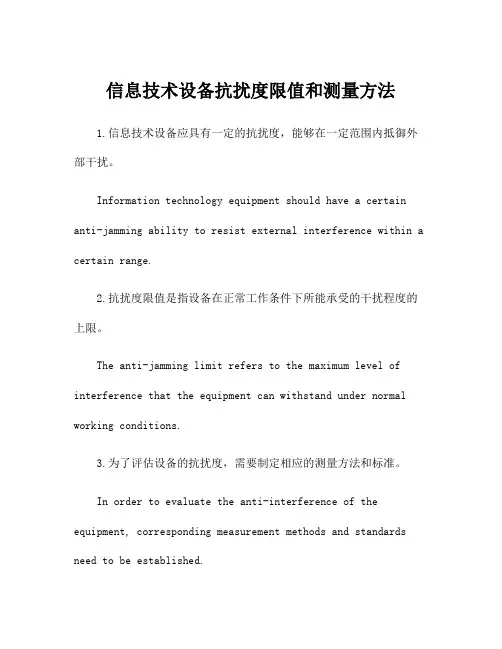

信息技术设备抗扰度限值和测量方法
信息技术设备抗扰度限值和测量方法1.信息技术设备应具有一定的抗扰度，能够在一定范围内抵御外部干扰。
Information technology equipment should have a certain anti-jamming ability to resist external interference within a certain range.2.抗扰度限值是指设备在正常工作条件下所能承受的干扰程度的上限。
The anti-jamming limit refers to the maximum level of interference that the equipment can withstand under normal working conditions.3.为了评估设备的抗扰度，需要制定相应的测量方法和标准。
In order to evaluate the anti-interference of the equipment, corresponding measurement methods and standards need to be established.4.测量方法应该能够客观地反映设备在受到干扰时的表现。
The measurement method should objectively reflect the performance of the equipment when subjected to interference.5.常见的抗扰度测量方法包括电磁兼容性测试、干扰抑制比测试等。
Common anti-jamming measurement methods include electromagnetic compatibility testing and interference suppression ratio testing.6.电磁兼容性测试可以评估设备在电磁环境中的抗扰度。
信息技术设备的无线电干扰极限值和测量方法
受试单元应满足表3或表4所规定的极限值。如果测量仪上所示读数在极限
值附近波动，则读数的观察时间应不少于15s，记录最高读数，孤立的瞬间高值
读数忽略不计。
4.1 A级ITE
表3规定了A级ITE辐射干扰场强的极限值，频率范围为30～1000MHz，测试
距离为30m。在过渡频率(230MHz)处应采用较低的极限值。
信息技术设备的无线电干扰
极限值和测量方法
Limits and methods of measurement of radio interference
characteristics of information technology equipment
中华人民共和国国家标准 GB9254—88
(国家标准局1988年6月6日批准 1988年11月1日实施)
7 端子干扰电压的测量方法
应采用7.1条中所述的带有准峰值和平均值检波器的电磁干扰测量仪进行测量。测量时，交替使用准峰值检波器和平均值检波器。
7.1 电磁干扰测量仪1]
带有准峰值检波器的电磁干扰测量仪应符合GB6113-85《电磁干扰测量仪器》第4章2] 的规定；带有平均值检波器的电磁干扰测量仪应符合GB6113～85第5.2条3] 的规定。
a. 从外部数据源(例如数据输入线路或通过键盘)接收数据；
b. 对所接收的数据进行某些处理(例如计算、数据变换或记录，文件汇集、
分类、存贮、数据传送)；
c. 提供数据输出(送到其它设备，或者通过数据的再生或图像输出)。
这种设备包括那些产生多种周期性二进制脉冲型电气或电子波的电气(或电
子)单元或系统，它们被用来完成诸如字处理、电子计算、数据交换、记录、文
信息技术设备抗扰度限值和测量方法
信息技术设备抗扰度限值和测量方法随着信息技术的不断发展，信息技术设备的抗扰度性能已经成为了各种设备的重要指标之一。
信息技术设备的抗扰度限值和测量方法一直是工程技术领域研究的热点之一。
本文将就信息技术设备的抗扰度限值和测量方法进行详细的介绍和分析。
一、信息技术设备的抗扰度限值信息技术设备的抗扰度限值是指设备在一定环境条件下能够承受的外部扰动的程度。
通常来说，信息技术设备的抗扰度限值是通过测试和实验来测定的。
而设备的抗扰度限值与其所处的环境条件密切相关，比如温度、湿度等环境因素都会对设备的抗扰度限值有影响。
因此，在确定信息技术设备的抗扰度限值时，需要充分考虑到所处的环境条件，以便更加全面和准确地评估设备的抗扰度性能。
在现实生活中，信息技术设备会受到各种外部扰动的影响，比如电磁场干扰、噪声干扰等。
为了保证设备在各种环境条件下都能正常工作，需要对设备的抗扰度限值进行详细的测量和分析，以便确定其抗扰度性能是否符合要求。
二、信息技术设备的抗扰度测量方法1.电磁场干扰测试电磁场干扰是信息技术设备常见的扰动源之一，因此对于设备的抗电磁场干扰能力的测试是十分重要的。
常见的电磁场干扰测试方法有辐射干扰测试和传导干扰测试。
辐射干扰测试是通过在设备周围产生电磁辐射场，观察设备的工作状态来评估其抗辐射干扰能力；传导干扰测试是通过在设备的输入、输出端口施加外部电磁场，观察设备的工作状态来评估其抗传导干扰能力。
2.噪声干扰测试噪声干扰是信息技术设备另一个常见的扰动源，因此对于设备的抗噪声干扰能力的测试也是必不可少的。
常见的噪声干扰测试方法有噪声电压测试和噪声电流测试。
噪声电压测试是通过在设备的电源端口施加外部电压噪声，观察设备的工作状态来评估其抗噪声电压干扰能力；噪声电流测试是通过在设备的信号输入输出端口施加外部电流噪声，观察设备的工作状态来评估其抗噪声电流干扰能力。
3.温度湿度测试温度湿度是信息技术设备另一个重要的环境因素，对设备的工作性能和寿命都有较大的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表4
频率范围，MHz 准峰值极限值，dBμV/m)
30～230 30
230～1000 37
注：①如果由于环境噪声电平较高或其它原因，在10m距离处无法进行场强
测量，则可在较近距离处(例如3m)进行测量(见8.2.1)。
②当出现外界干扰时，可以采取附加措施。
大值
2 信息技术设备的分级
信息技术设备分为A级ITE和B级ITE两类
2.1 A级ITE
A级ITE是指满足A级干扰极限值要求，但不满足B级干扰极限值要求的那种
信息技术设备。
注：A级的干扰极限值适用于商用及工业环境中使用的设备，所采用的保护
距离为30m。
2.2 B级ITE
B级ITE是指满足B级干扰极限值要求的那种信息技术设备。
信息技术设备的无线电干扰极限值和测量方法
信息技术设备的无线电干扰
极限值和测量方法
Limits and methods of measurement of radio interference
characteristics of information technology equipment
中华人民共和国国家标准 GB9254—88
(国家标准局1988年6月6日批准 1988年11月1日实施)
本标准等效采用CISPR22—1985《信息技术设备的无线电干扰极限义的信息技术设备。信息技术设备 (ITE)主要
会产生多种周期性的、二进制脉冲型的电气或电子波。这些波可通过电网电缆、
信号线或其它导线，或者通过直接辐射的形式而造成非期望的耦合，因而构成
件汇集、分类、存贮、检索和传送以及将数据再生为图象等功能。
1.2 模块
ITE的一部分，它提供某种功能且可能包含有射频源。
1.3 宿主单元
ITE系统或ITE单元的一个组成部分，用来安放模块。它可能包含有射频源，
并可为其它ITE提供配电。在宿主单元和模块之间，或宿主单元和其它ITE之间
的电源供电方式可以是交流、直流或交直流。
注：B级ITE的干扰极限值适用于家用及住宅区中使用的设备，所采用的保
护距离为10m?
3 端子干扰电压的极限值
3.1 电源端子干扰电压的极限值
当使用带有平均值检波器和准峰值检波器的电磁干扰测量仪1]，并按第7章
所述方法进行测量时，受试单元应同时满足平均值极限值和准峰值极限值要求。
当使用带有准峰值检波器的电磁干扰测量仪测量的值已能满足平均值极限值，
5 对干扰极限值的说明1]
本标准中所规定的极限值，其含义应为：在统计基础上，大量生产的设备
至少应有80%符合极限值的规定，置信度不小于80%。
---------------------
采用说明：
1] 增加第5章对极限值的说明。
产品的抽样方法及对测量结果的评定方法应符合GB3907-83《工业无线电干
尚待研究制订。
---------------------
采用说明：
1] 将原文第5章中的接收机改为电磁干扰测量仪。
表2
极限值,dB(μV)
频率范围，MHz
准峰值 平均值
0.15～0.50 66～56 56～46
0.50～5 56 46
5～30 60 50
注：在0.15～0.50MHz频率范围内，极限值随频率的对数线性减少。
表3
频率范围，MHz 准峰值极限值，dBμV/m)
30～230 30
230～1000 37
注：①如果由于环境噪声电平较高或其它原因，在30m距离处无法进行场强
测量，则可在较近距离处(例如10m)进行测量(见8.2.1)。
②当出现外界干扰时，可以采取附加措施。
4.2 B级ITE
表4规定了B级ITE辐射干扰场强的极限值，频率范围为30～1000MHz,测试距
4 辐射干扰场强的极限值
受试单元应满足表3或表4所规定的极限值。如果测量仪上所示读数在极限
值附近波动，则读数的观察时间应不少于15s，记录最高读数，孤立的瞬间高值
读数忽略不计。
4.1 A级ITE
表3规定了A级ITE辐射干扰场强的极限值，频率范围为30～1000MHz，测试
距离为30m。在过渡频率(230MHz)处应采用较低的极限值。
a. 从外部数据源(例如数据输入线路或通过键盘)接收数据；
b. 对所接收的数据进行某些处理(例如计算、数据变换或记录，文件汇集、
分类、存贮、数据传送)；
c. 提供数据输出(送到其它设备，或者通过数据的再生或图像输出)。
这种设备包括那些产生多种周期性二进制脉冲型电气或电子波的电气(或电
子)单元或系统，它们被用来完成诸如字处理、电子计算、数据交换、记录、文
扰基本测量方法》第8章的规定。
6 总的测量条件1]
则认为受试单元满足了两种极限值，且不必再用带有平均值检波器的电磁干扰
测量来进行测量。
如果测量仪上所示读数在极限值附近波动，则读数的观察时间应不少于15s，
记录最高读数，孤立的瞬间高值读数忽略不计。
3.1.1 A级ITE
表1中所规定的极限值适用于A级ITE的电源端子干扰电压，频率范围为0.15～
30MHz。在过渡频率(0.50MHz)处应采用较低的极限值。
1.4 受试单元
一个有代表性的ITE或功能上有交互作用的一组ITE(即系统)。它包括一个
或多个宿主单元。并被用来对ITE进行评定。
1.5 相同的模块和ITE
大量生产的模块和ITE，其制造误差在制造规范所规定的额定允差范围之内。
1.6 干扰极限值
由国家指定的权威组织规定并经主管机关批准的、所允许的无线电干扰最
对无线电接收的潜在干扰源。
本标准规定了A级ITE和B级ITE的干扰极限值，并规定了测量ITE所
产生的乱真信号电平时所应遵循的规程。适用的频率范围为0.15-1000MHz
1 名词术语
本标准所用名词术语符合GB4365-84《无线电干扰名词术语》的规定。
下列名词术语适用于本标准。
1.1 信息技术设备
为下列用途而设计的一种设备：
表1
极限值,dB(μV)
频率范围，MHz
准峰值 平均值
0.15～0.50 79 66
0.50～30 73 60
3.1.2 B级ITE
表2中所规定的极限值适用于B级ITE的电源端子干扰电压，频率范围为0.15～
30MHz。在过渡频率(0.50、5MHz)处应采用较低的极限值。
3.2 远程通信线路干扰电压的极限值
