配电箱更换施工方案
配电箱配电柜专项施工方案
配电箱（柜）安装施工方案第一章编制依据1.《建筑电气施工质量验收规范 GB50303-2002》2.《建筑工程施工质量验收统一标准 GB50300-2001》3.《电气装置安装工程电气设备交接试验标准 GB50150》4.《电气装置安装工程施工及验收规范 GB50254-96》5.《电气装置安装工程施工及验收规范 GB50255-96》6.《电气装置安装工程施工及验收规范 GB50256-96》7、《电气装置安装工程施工及验收规范 GB50257-96》8、《05D3 电气电力与照明配电装置标准图集》第二章施工准备1. 材料要求:（1）铁制配电箱（柜）：箱体应有一定的机械强度, 周边平整无损伤, 油漆无脱落, 二层底板厚度不小于 1.5mm, 但不得采用阻燃型塑料板做二层底板, 箱内各种器具应安装牢固, 导线排列整齐, 压接牢固、应为两部定点厂产品, 并有产品合格证。
（2）塑料配电箱（柜）：箱体应有一定的机械强度。
周边平整无损伤, 塑料二层底板厚度不应小于5mm, 并有产品合格证。
（3）镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。
（4）绝缘导线: 导线的型号规格必须符合设计要求, 并有产品合格证。
（5）其它材料：电器仪表, 熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。
2、主要机具:（1）铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。
（2）手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳, 活扳子、套筒扳子, 锡锅、锡勺等。
（3）台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。
3.作业条件:（1）随土建结构预留好暗装配电箱的安装位置。
（2）预埋铁架或螺栓时, 墙体结构应弹出施工水平线。

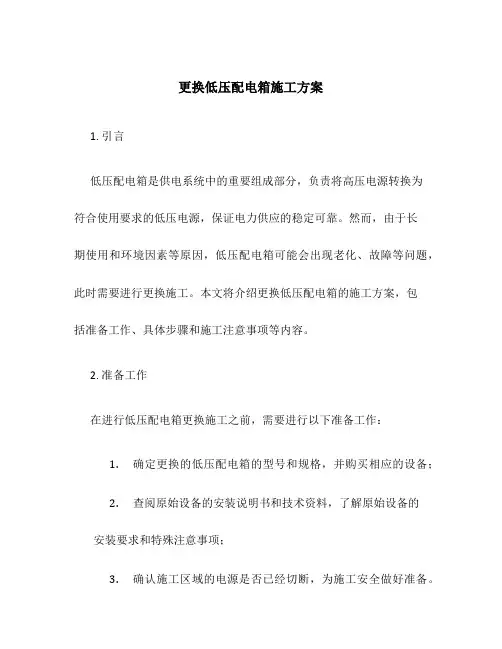

更换低压配电箱施工方案
更换低压配电箱施工方案1. 引言低压配电箱是供电系统中的重要组成部分，负责将高压电源转换为符合使用要求的低压电源，保证电力供应的稳定可靠。
然而，由于长期使用和环境因素等原因，低压配电箱可能会出现老化、故障等问题，此时需要进行更换施工。
本文将介绍更换低压配电箱的施工方案，包括准备工作、具体步骤和施工注意事项等内容。
2. 准备工作在进行低压配电箱更换施工之前，需要进行以下准备工作：1.确定更换的低压配电箱的型号和规格，并购买相应的设备；2.查阅原始设备的安装说明书和技术资料，了解原始设备的安装要求和特殊注意事项；3.确认施工区域的电源是否已经切断，为施工安全做好准备。
3. 施工步骤下面是更换低压配电箱的具体步骤：3.1 断电和解除原设备连接首先，需要切断电源，并解除原低压配电箱与供电系统的连接。
具体步骤如下：1.确保所有的断路器和开关已经关闭，将电源切断；2.拆除原低压配电箱的盖板，暴露电缆连接端子；3.依次拆除原配电箱上的电缆连接，注意标记每一根电缆的位置。
3.2 拆除原低压配电箱拆除原低压配电箱时，需要小心谨慎，避免对其他设备和电缆造成损坏。
具体步骤如下：1.移除原低压配电箱与固定支架的连接螺栓；2.小心地将原低压配电箱从固定位置取下，并放置在安全的地方。
3.3 安装新低压配电箱安装新低压配电箱时，需要按照设备的安装说明书进行操作，并注意以下步骤：1.将新低压配电箱放置在原配电箱的位置，并与固定支架对准；2.使用螺栓将新低压配电箱固定在位置上；3.连接新低压配电箱与供电系统的电缆，确保连接牢固；4.关上新低压配电箱的盖板，确保所有的连接处没有松动。
3.4 接通电源和测试在进行这一步骤之前，需要再次确认配电箱的连接处是否牢固，并查看每根电缆的连接是否正确。
具体步骤如下：1.接通电源并打开断路器和开关，供电系统重新通电；2.检查新低压配电箱是否正常运行，确保各项指示灯和显示器正常工作；3.使用万用表或电流表等工具对电流和电压进行测试，确保输出符合要求。
配电箱更换施工方案
配电箱更换施工方案一、项目背景随着社会发展和科技进步，配电箱在建筑中扮演着至关重要的角色。
然而，随着时间的推移和设备老化，必须及时对配电箱进行更换以确保电力系统的安全可靠运行。
本文将从施工方案的角度出发，探讨配电箱更换的必要性以及施工过程中需注意的关键要点。
二、配电箱更换的必要性配电箱作为电力系统的核心组成部分，其正常运行关乎建筑物内电力供应的稳定性和安全性。
一旦配电箱出现故障或老化，将会对电力系统造成严重影响，甚至引发火灾等安全事故。
因此，定期更换配电箱成为保障建筑电力系统安全运行的重要举措。
三、施工方案设计1.方案确定：在确定更换配电箱的需求后，首先应委托专业电气工程师进行现场勘测和评估，以确定新配电箱的规格型号和位置安装方案。
2.选材采购：根据电气工程师提供的设计方案，合理选择新配电箱的材料和设备，并确保所选材料符合国家相关标准和规定。
3.施工准备：施工前应对原有配电箱进行停电处理，并做好施工区域的封闭工作，确保施工过程中的安全。
4.拆除原有配电箱：拆除原有配电箱时应注意安全防护，避免损坏周围设备和线路，确保现场无安全隐患。
5.安装新配电箱：根据设计方案，在拆除原有配电箱后，按照所提供的新配电箱安装方案进行安装，确保连接正确牢固。
6.接线接地：完成新配电箱安装后，对新配电箱进行线路接线和接地处理，确保电力系统接地正常。
7.操作检查：安装完成后进行电力系统的操作检查和测试，确保新配电箱运行正常。
四、施工注意事项1.施工过程中应做好现场安全防护，避免触电和火灾等事故的发生。
2.施工人员应具备相关电气工程施工资质和证书，确保施工质量和安全性。
3.施工过程中应根据实际情况做好现场环境保护和清理工作，确保施工现场整洁和安全。
五、总结配电箱更换是保障建筑电力系统运行安全的必要措施，正确的施工方案和注意事项对于保障施工质量和安全性至关重要。
通过本文的介绍，相信读者对配电箱更换施工方案有了更清晰的认识，希望能对相关施工人员有所帮助。
配电箱施工方案范文
配电箱施工方案范文一、方案背景：配电箱是用来接受主干线电力，并将电力分配到不同的电路和设备上的设备。
它在电气设备安装工程中起到了非常关键的作用。
为了确保施工的安全性和效率，制定一套完善的配电箱施工方案是非常重要的。
二、施工前准备：1.确认施工区域：在施工前需对施工区域进行详细的勘察和测量，确保施工区域的空间满足配电箱安装的要求。
2.材料准备：根据设计要求，准备好所需的配电箱、导线、开关等电气设备。
3.施工人员培训：对参与施工的工作人员进行相关的培训，确保他们掌握正确的施工方法和安全操作规程。
三、施工步骤：1.安装支架：根据设计图纸，在施工区域内安装好配电箱的支架。
支架应该牢固可靠，能够承受所安装配电箱的重量。
2.安装主干线：在支架上预留好主干线的走向和出线口，通过电缆槽、钢管等方式将主干线引入配电箱内。
3.连接配电箱：根据设计要求，将主干线与配电箱的进线端子板连接好。
进线端子板的连接应该紧固可靠，不得出现松动和接触不良的情况。
4.接线连接：根据设计要求，在配电箱内进行分支电路和设备的接线连接。
接线应该按照正确的电路连接图进行，并严格按照相关标准进行绝缘处理。
5.安装开关和插座：根据设计图纸，在配电箱上安装好开关和插座。
安装过程中需要注意开关和插座的位置和保护等级，确保使用安全。
6.完善配套设施：安装好配电箱后，对配电箱周围的设施进行完善。
包括添加安全警示标志、增加防护措施等。
四、施工安全要求：1.保证施工人员的安全：施工人员必须穿戴符合要求的劳动防护用品，如安全帽、劳保服、绝缘手套等。
施工现场必须搭建安全防护网，确保人员不会因摔倒或坠落而受伤。
2.确保设备的安全：施工过程中，要严格按照设备的使用说明进行操作，不得超载使用或随意修改设备设置。
设备应定期检测，确保其正常工作。
3.防火防爆措施：施工现场禁止使用明火作业，严禁在配电箱附近吸烟。
对电缆线路应进行绝缘处理，严格防止出现短路、火花等问题。
4.保持通风良好：为了避免电气设备过热等问题，施工现场必须保持良好的通风状态，确保电气设备的正常工作。
供配电工程施工方案
供配电工程施工方案配电工程是指由变配电设备、输电线路和配电网络组成的工程。
在施工过程中，应根据实际情况制定详细的施工方案，确保施工过程顺利进行。
下面是一个供配电工程施工方案的示例。
一、工程概况本次配电工程施工的项目工业园区的配电升级改造工程，主要包括变配电设备的更换，线路的重新布置以及配电网络的调整。
工程总规模为10个配电室和1000个配电箱，总建筑面积为10万平方米。
二、施工前准备1.派出施工队伍，并组织技术人员进行技术培训，确保施工人员具备相关专业知识和技能。
2.准备施工所需的设备和材料，包括电缆、电线、变压器、开关等。
3.了解施工现场的具体情况，包括建筑结构、空间布局、现有电力设备等，以便做好充分的施工准备工作。
三、工程施工步骤1.第一步：拆除原有设备a.根据工程设计要求，先进行原有设备的拆除工作。
施工人员需具备相应的安全防护措施，将原有设备逐个拆除。
b.在拆除过程中，要确保施工现场的安全，防止因强电设备带电拆卸而导致的触电事故。
2.第二步：安装新设备a.根据新的工程设计要求，按照配电室和配电箱的位置布置，将新设备进行安装。
b.在安装过程中，要注意设备的固定和接线的正确性，确保设备安全可靠。
3.第三步：布置线路a.根据新的工程设计要求，对线路进行重新布置。
施工人员需根据建筑结构和线路负荷情况，选择合适的线缆规格和布线方式。
b.在布置线路时，要注意线缆的保护和敷设，确保线路的可靠性和安全性。
4.第四步：调试和检查a.完成设备安装和线路布置后，进行调试工作。
逐个检查设备的运行情况和线路的接线是否正确。
b.在调试过程中，要进行必要的电气参数测试，确保设备和线路的正常运行。
5.第五步：试运行和验收a.完成调试和检查后，进行试运行工作。
分别对配电室和配电箱进行试运行，确保整个配电系统的正常运行。
b.在试运行期间，要密切关注设备和线路的情况，如有异常及时处理。
四、施工安全措施1.施工人员必须穿戴符合规定的安全防护用具，如安全帽、安全鞋、绝缘手套等。
配电箱工程安装施工方案
配电箱工程安装施工方案一、工程概述配电箱是工业企业、商业建筑以及住宅的电气配电系统中一个非常重要的设备，它负责电能的分配和控制。
因此，配电箱工程的安装施工工作显得尤为重要。
本工程位于某工业园区新建厂房内，主要包括主配电室以及分配到各个用电设备的次级配电箱。
二、施工准备1. 人员准备：组建施工队伍，具体安排工程技术负责人和施工人员，确保有足够的施工人员完成工程安装任务。
2. 设备准备：准备好所需的施工机具和设备，包括梯子、电动工具、安全带等，并按照相关要求进行检查和维护。
3. 材料准备：采购配电箱安装所需的各种材料和配件，确保材料质量符合国家标准，并对其进行验收和分类存放。
4. 动力资源准备：保证施工现场的动力资源充足，包括电力、水源等，以便保证施工进度。
5. 安全防护准备：准备好必备的安全防护用品，包括安全帽、安全鞋、手套、护目镜等，并严格遵守安全操作规程。
三、施工步骤1. 测量定位：在主配电室和各个次级配电箱的安装位置进行测量，确定合适的位置和安装高度，并用标线做好标示。
2. 架设支架：根据已经确定的位置进行支架的架设，确保支架的牢固稳定，并按照要求进行防腐处理。
3. 安装箱体：按照设计要求，将配电箱箱体安装在支架上，并确保箱体的水平和垂直度，以及箱体之间的间距。
4. 安装电器设备：根据施工图纸，将配电箱内的电器设备，如断路器、照明开关等安装到配电箱内，并连接好电缆和导线。
5. 接地保护：对配电箱进行接地保护，确保接地电阻符合国家标准，并进行必要的接地测试。
6. 软接线：进行配电箱内的软接线操作，包括接线端子的固定、连接线的铺设等，确保接线牢固可靠，并符合电气安全规定。
7. 联网测试：对配电箱进行联网测试，确保各个电器设备的连接正常，电路通畅，没有短路和接触不良现象。
8. 防护装置安装：安装好配电箱的防护装置，包括防护罩、遥控保护、漏电保护等，并进行必要的调试和测试。
9. 清理整理：将施工现场进行清理整理，清除杂物和施工垃圾，保持施工现场的整洁和环境卫生。
完整版配电箱安装工程施工方案
完整版配电箱安装工程施工方案一、施工前的准备工作1.安全措施：在施工现场设置明显的警示标志，确保周围人员的安全。
将施工区域划分出来，禁止无关人员进入，并严格遵守相关的安全操作规程。
2.施工材料准备：根据设计要求和施工图纸，准备好所需的配电箱、电缆、电缆槽、接线端子、接地线等材料。
确保材料的质量和数量与设计要求相符。
3.施工人员准备：安排经验丰富且具备相应资质证书的电气工程师和施工人员参与施工。
确保施工人员熟悉相关施工要求和操作规程，并具备必要的安全防护知识。
二、配电箱的安装1.安装位置选择：根据设计图纸的要求，选择合适的位置进行配电箱的安装。
要求安装位置应干燥、通风、易于检修和操作。
2.固定支撑：根据设计要求，在安装位置上固定支撑架或支架，确保配电箱的稳固牢固。
3.接地处理：配电箱必须进行接地处理，确保施工安全。
根据设计要求，将配电箱的金属外壳与大地进行牢固连接。
4.电缆引入：根据设计要求，预留好电缆引入孔位，并将电缆引线从孔位穿入配电箱。
要求电缆引线的长度合适，能够保证连接端子的牢固可靠。
5.连接装置：根据设计要求，正确连接配电箱内的电缆、断路器、接地线等装置。
确保连接的牢固可靠，避免出现接线不良或接触不良等问题。
6.标识和清理：在配电箱上对相关部件进行标识，方便后期的检修和维护。
完成安装后，对施工现场进行清理，确保现场整洁。
三、施工中的质量控制1.施工过程中，严格按照设计要求和施工图纸进行施工。
避免出现偏离设计要求的情况。
2.严格按照相关标准和规范进行施工。
对配电箱的安装、接线等工作进行质量把关。
3.施工过程中，定期进行检查和验收。
确保施工质量符合要求，并及时进行调整和纠正。
四、施工后的防护和验收1.施工完成后，对整个电气系统进行运行试验。
确保配电箱的各项功能正常运行，并且符合设计要求。
2.进行安全防护措施的安装。
包括电气保护装置、避雷器、漏电保护器等，以提高配电系统的安全性能。
3.进行验收和交接手续。
配电箱移位施工方案
配电箱移位施工方案一、项目背景随着城市建设的不断发展，一些老旧建筑的电力配电系统在满足现代生活需求方面存在着诸多不足。
为了改善电力配送效率和安全性，需要对配电箱进行移位施工。
二、施工前准备工作1.确定移位后新的配电箱位置，考虑其与用电设备的距离和方便性。
2.停电作业，确保施工期间安全。
3.准备搬运工具和保护性设备，确保施工人员安全作业。
三、施工流程1.施工人员根据设计图纸，确定原始配电箱的电缆线路。
2.施工人员先停电，将原始配电箱内电缆线路逐一拆卸，注意标记好各线路的接头和位置。
3.将原始配电箱从支架上卸下，使用搬运工具小心移动至新位置。
4.在新位置安装好配电箱支架，施工人员根据原始线路重新连接电缆线路。
5.连接完毕后，进行线路检查和对接，确保操作正确无误。
6.开始合理布线，做好绝缘处理，保证配电箱连接牢固。
7.完成后进行专业的检测和验收，确保移位后的配电箱安全可靠。
四、施工注意事项1.施工期间严禁擅自操作电力线路，以免发生触电等意外伤害。
2.搬运过程中要小心轻放，避免损坏电缆线路。
3.施工人员需全程佩戴安全帽、手套等防护用具，确保施工作业安全。
4.施工周期内，尽量减少其他作业人员和无关人员的进入，确保施工区域的安全性。
五、施工后的工作1.施工结束后对现场进行整理和清洁，恢复原状。
2.对新位置的配电箱进行使用前的功能检测，确保一切正常。
3.做好工程档案资料的整理和归档，以备日后维护和管理。
六、总结配电箱移位施工是一项技术和安全要求较高的工程，需要严格按照操作规程和安全标准进行施工。
只有保证安全、科学、规范地进行施工，才能确保电力系统的稳定运行和人员的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国南车有限公司
转向架打铁房2#、3#、4#车间开关箱更换
施
工
方
案
编制：
复核：
审核：
二0一四年八月十日
转向架打铁房2#、3#、4#车间开关箱更换
施工方案
一、概述
转向架大铁房2#、3#、4#车间壁挂式开关箱使用时间较长，因车间环境及国家有关电气设备使用的新规定要求等原因不适合继续使用。
为确保生产和用电安全业主决定在不影响正常生产的前提下更换上诉车间内指定的开关箱。
施工工期为2014年8月份1个月。
主要工程量有更换XL1共136台，XL2共15台、XL3共6台，因受车间生产的限制，我方主要利用中午及星期六、星期天的时间进行施工，具体施工进度计划见工期安排。
施工验收标准：GB50303-2002建筑电气工程质量验收规范
二、施工机具及人员安排
1、人员安排
因情况特需，我方安排三组人员分别对三个车间同时施工。
由项目负责人周箐负责，汤荣辉负责全面协调。
每组安排组长1人，电工2人，接线工2人，小工4人。
2、机具安排
每组配备角磨机2台，接线钳2把，逆变焊机1台，气焊1套，套筒扳手2套，内六角1套，开口扳手、梅花扳手等若干，4-6磅手锤各1把。
三、施工工艺
1、切断配电箱电源
车间开关箱电源都是从经电缆插接母线上的插接箱引下，更换配电箱时只要将插接箱内的断路开关断开即可，断开后在施工前必须验证开关箱是否断电才能施工。
2、电缆头的拆除、处理
原则上不破坏连接开关箱的电缆头，将干包电缆头保护性拆除，拆除电缆头上干包胶带，并用角磨机清理“铜鼻子”上的氧化物。
3、悬挂式配电箱的拆除
原则上使用扳手将固定开关箱的螺栓拆除，有锈蚀严重的螺栓使用角磨机切除，不得使用气焊、电焊等破坏性拆除。
4、配电箱支撑架
如果配电箱需要移位，则重新焊接支撑架，用气焊将原有支架拆除，用角磨机打磨干净，并将破坏的油漆进行修补。
如果是钢结构车间破坏防火涂料处也应修补。
5、配电箱的安装
5.1照明配电箱(盘)安装
5.1.1箱(盘)内配线整齐，无绞接现象。
导线连接紧密，不伤芯线，不断股。
垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全；
5.1.2箱(盘)内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于30mA，动作时间不大于0.1s。
5.1.3照明箱(盘)内，分别设置零线(N)和保护地线(PE线)汇流排，零线和保护地线经汇流排配出。
5.2 柜、屏、台、箱、盘内检查试验应符合下列规定：
5.2.1控制开关及保护装置的规格、型号符合设计要求；
5.2.2 闭锁装置动作准确、可靠；
5.2.3 主开关的辅助开关切换动作与主开关动作一致；
5.2.4 柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清晰、工整、不易脱色。
5.2.5回路中的电子元件不应参加交流工频耐压试验；48V及以下回路可不做交流工频耐压试验。
四、工期计划
因不能影响车间生产，故利用每天中午及星期六、星期天的时间进行施工。
为确保工期又不影响正常生产，三个车间同时施工，星期一到星期五每个车间至少更换1个配电箱，每个车间每周最少完成13个配电箱的更换，1个月内完工。
共计更换157个开关箱。
五、安全措施
1、按要求正确使用安全带、戴好安全帽；
2、配电箱断电后要用万用表、电笔等确认后进行挂牌，才能开始拆除工作。
3、送电前先对进行配电箱进行试验，并将箱内所有开关断开，才能送电。
4、高空作业要穿软底胶鞋，胆量小、高血压、恐高症患者严禁高处作业；
5、气焊氧气、乙炔瓶的使用安全间距不得小于10米，动火点离气瓶不得小于10米。
6、动火时动火点需配备灭火器并有专人监护，动火前观察周围环境，严防火灾。
7、安全文明施工做到人离场地清，施工时不得私自移动车间的任何物品。
8、施工时主要保护好车间物资，不得破坏车间墙地面。
9、施工前严禁酗酒；
10、严格遵守厂内的规定，严禁吸烟。
