彩电电源的维修
汇佳彩电的开关电源电路的故障维修
电源电路原理与故障维修
1.2 开关电源电压输出异常的故障维修 1．检修流程
电源电路原理与故障维修
2．常见故障分析与检修 【实例1】B1端输出电压低
故障分析：机内有叫声，说明开关电源振荡电路已启动工 作，此故障可能是开关电源中稳压控制电路元件不良而失控。
检修步骤： （1）用万用表测量VT432的c-e极间阻值为0，说明VT432击 穿。 （2）焊下已损坏的VT432，在C561两端接一只60W/220V灯 泡。 （3）通电，灯泡始终发光较强；按遥控关机键，串联的灯泡 能够熄灭，说明N501、VT511基本正常，故障部位在误差取样 放大电路。 （4）测量VT533的发射极电压为3V左右，低于正常值6.3V。 （5）怀疑VT533、VD561损坏，用万用表测量之，发现VD561 漏电。 （6）更换VD561，故障排除。
彩色电视机原理及维修技术
电源电路原理与故障维修
汇佳彩电的开关电源电路的故障维修
1.1 开关电源无电压输出的故障维修 1．检修流程
电源电路原理与故障维修
2．常见故障分析与检修 【实例1】指示灯不亮，“三无”
故障现象：无光栅、无图像、无伴音，开机即烧断保险丝。 故障分析：一种可能是电源电路本身短路，另一种可能是电 源电路的负载短路。 检修步骤： （1）测量B1端对地电阻为50Ω左右，正常，说明电源电路的 负载未短路，显然电源电路本身有短路故障。 （2）测量电源插头两端电阻无穷大，说明交流滤波器正常 （3）将消磁线圈插头拔掉，测量电源插头两端阻值较小，说 明整流滤波电路中元件有击穿短路或漏电现象。 （4）测量VD503～VD506、C507，发现VD504正、反向电阻均 为0，说明VD504击穿短路了。
彩色电视机原理及维修技术
液晶彩电开关电源维修几例
液晶彩电开关电源维修几例康佳LED32F3300液晶彩电采用编号为35017303三合一主板，将开关电源、主板和背光灯板合为一体。
开关电源驱动电路采用FAN6755W，组成单一开关电源电路，输出+100V/0.3A 和VCC12V/3.5A 两组电压，为背光灯电路和主板其他电路供电。
背光灯驱动电路采用OZ9902，与升压电路配合，将+100V电压提升到170V 左右，为背光灯串供电。
例1：开机三无，指示灯不亮分析与检修：测量市电输入电路的保险丝F901未断，但限流电阻RT901烧断，说明电源电路有严重短路故障。
该三合一板的电源电路见下图所示。
工作原理：220V交流电压经过抗干扰电路滤除干扰脉冲后，经过整流滤波在大滤波电容C901两端得到300V直流电压，该电压经两路为开关电源主电路供电：一路经开关变压器TW901的初级1-3脚为MOSFET开关管VW901的D极供电；另一路经RW907、RW908降压后，为NW907的8脚提供启动电压。
该电路启动工作，NW907从5脚输出激励脉冲电压，经RW914、VDW913、RW913推动开关管VW901工作于开关状态，VW901产生的脉冲电流在TW901中产生感应电压。
TW901的冷地端次级绕组感应电压经整流、滤波后，输出+12.2Vsb、+100V电压，+12.2Vsb电压为主板和背光灯驱动电路供电，+100V电压为背光灯升压电路供电。
维修过程：测量大滤波电容C901两端无300V电压，说明抗干扰和市电整流滤波电路有开路故障。
检查上图所示的抗干扰电路，发现限流电阻RT901烧断开路，说明短路故障在RT901之后的电路中。
对滤波电容C901和电源开关管VW901进行检测，发现VW901有漏电现象，正反向电阻均为100Ω左右。
检测其它元件未见异常，更换VW901、RT901后，通电试机出现图像和伴音，但数分钟后再次三无。
再检查发现新更换的VW901再次击穿漏电，RT901再次烧断。
液晶电视电源板维修方法
液晶电视电源板维修方法液晶电视电源板维修方法：一、检查电源板1. 检查电源板本身是否损坏：首先，检查电源板本身是否受到水浸、火烧、拉线等损坏；其次，检查电源板的组件是否冒烟、烧穿或者烧坏。
2. 检查电源板的基本功能是否正常：首先检查电源板的基本功能，比如风扇是否正常工作，空调和加热器是否正常工作，电源板产生多少电压，电源脉冲是否正常；其次，检查电源板的保护功能，比如是否有超载保护、短路保护、过温保护等。
二、排除故障1. 如果检查的结果显示电源板有问题，就要根据问题的具体类型进行排除。
2. 比如，如果是组件烧坏，就可以根据组件的型号和参数进行更换，以确保电源板的正常工作；如果是电压不正常，就可以检查电源调整器是否可以正常工作，更换调整器或者调整调整器参数，让电源板重新正常工作；如果有保护功能不正常，就可以检查保护电路的芯片是否有问题，经过更换或者修改电路，使之恢复保护功能。
三、重新整合电源板1. 将检查后维修好的电源板和液晶电视机组装在一起。
2. 将电源板接上电源插座，并且确认电源电压是正常的。
3. 检查风扇的运行是否正常，并确保空调、加热器等设备的正常工作，特别要注意保护功能是否正常。
4. 将电源板和其他控制电路板完成组装，以正常的电流和电压维持液晶电视的工作。
四、维护与保养1. 一般来说，电源板在日常使用过程中很容易出现各种问题，所以需要对它进行定期维护与保养，以保障它的正常工作。
2. 首先，要检查电源板上的锗元件是否处于过热状态；其次，检查电路分布在电源板上的组件的焊点是否脱落，以防止接触不良的问题；最后，要保持整个液晶电视电路的清洁，以保护电源板不受划痕、接触不良等影响。
液晶彩色电视机开关电源故障的检修技巧案例分析
液晶彩色电视机开关电源故障的检修技巧案例分析液晶彩色电视机开关电源电路与CRT彩色电视机的基本原理十分相似。
故对它们常见故障的检修方法也有很多相同之处。
液晶彩色电视机开关电源电路较常见的5种故障检修思路与方法简述如下。
1．熔断丝熔断对于熔断丝熔断故障，通常主要检查主电源整流滤波电路中的滤波电容器、整流桥各个二极管等部件。
当然，抗干扰电路有故障时，也会引起熔断丝熔断且发黑。
必须注意的是由开关管击穿引起的熔断丝熔断通常还伴随着过流检测电阻器与电源控制集成电路的同时损坏。
负温度系数热敏电阻器也较容易与熔断丝一起烧坏，检修时也应注意对它们的检查。
2．无电压输出，但熔断丝未熔断出现无电压输出，但熔断丝未熔断故障，说明开关电源电路没有工作，或者工作以后又进入了保护状态。
检修时，先测量电源控制集成电路启动引出脚是否有启动电压。
(1)若无启动电压或启动电压太低，则检查启动电阻器与该引脚外接的元器件是否有漏电现象存在。
(2)若有启动电压，再测量电源控制集成电路的输出端在开机瞬间是否有高、低跳变的电平信号。
·若无跳变，说明电源控制集成电路本身或其外围振荡电路元器件或保护电路有故障，可以先采用代换电源控铡集成电路，后检查外围元器件的方法查找故障。
·若有跳变，一般多为开关管本身不良或损坏，应重点对其进行检查。
3．输出端的电压过低引起开关电源输出端的输出电压过低故障的原因，除了稳压控制电路异常外，通常还有以下3个方面的原因：(1)开关管性能下降。
这种情况会导致开关管不能正常导通，使电源的内电阻值变大，带负载的能力变差。
(2)输出端整流二极管、滤波电容器失效。
这种情况可以通过代换的方法来判断它们是否损坏。
(3)开关电源的负载有短路故障。
尤其是DC/DC转换器短路或性能不良。
对此，可以采用断开开关电源电路全部负载的方法，来区别是开关电源电路不良还是负载电路的故障。
当断开负载电路后，输出端的电压恢复正常，则就说明是负载过重；若仍不能恢复正常，说明开关电源电路有故障。
三大液晶彩电开关电源检修方法
三大液晶彩电开关电源检修方法1、检查安全用电：首先要检查电路安全用电，查看是否有断路器把电源线分开，上电前要调整好总断路器，安全阀要开启，主机开关应处于断开状态，并要注意电源线电阻不可太大，否则可能对电路产生危险，按照规范进行接线保护，减少电源线自热危害。
2、电压检查：在检查液晶彩电开关电源电压之前，要检查安全用电设备是否操作正常，确保安全用电符合规定值，绝缘抽检电阻值不可过小，避免断开过大的电流，检查电压时要把表示对应相应的正负边各接一只接地的线，用示波器测量电压值，接受值应小于最大值；3、改善能源利用：节能是一项重要的技术要求，使用能耗尽可能小的液晶彩电开关电源方式，发电机和电动机机械润滑系统应按照规定定期检查，低转速会减少能量损耗，保证电路有良好的气路良好，可节约能耗，保证液晶彩电开关电源正常运行；4、定期清理维护：为了保障液晶彩电开关电源的安全稳定，应定期清理里面的灰尘、污垢和水滴，检查电路和设备的散热装置是否完好，完善空气流通状态，液晶彩电开关电源是否正常，以防止它出现故障；5、开关检查：开关的灵活度和松紧度要检查，检查触点的接触状态，触头干净，弹簧耐磨性要检查，弹簧的线径和弹力可以用力检查，特别要看档位杆及轴是否由磨损毁坏，并应选用符合要求的液晶彩电开关电源进行更换；6、定期检查：定期检查液晶彩电开关电源的安全因素，检查电路是否处于断开状态，保证电气绝缘，把检查内容记录下来，以便以后查阅，做到规律保养，确保用电安全，加强安全文化建设，促进科学发展。
综上所述，完成三大液晶彩电开关电源的检修任务，需要对液晶彩电开关电源的安全用电、电压检查、能源利用、内部清理、开关检查和定期检查等进行规范化操作，以确保液晶彩电开关电源的安全使用，在技术人员的指导下进行维护和保养，才能真正实现节能效果，发挥液晶彩电开关电源的最大性能。

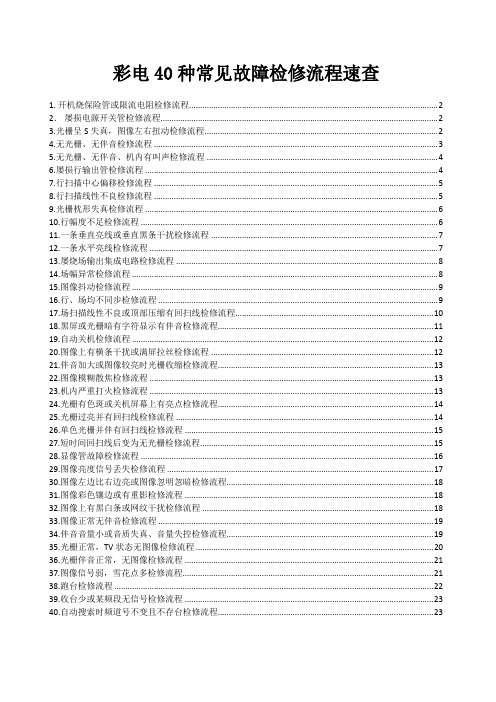

彩电40种常见故障检修流程速查
彩电40种常见故障检修流程速查1. 开机烧保险管或限流电阻检修流程 (2)2．屡损电源开关管检修流程 (2)3.光栅呈S失真，图像左右扭动检修流程 (2)4.无光栅、无伴音检修流程 (3)5.无光栅、无伴音、机内有叫声检修流程 (4)6.屡损行输出管检修流程 (4)7.行扫描中心偏移检修流程 (5)8.行扫描线性不良检修流程 (5)9.光栅枕形失真检修流程 (6)10.行幅度不足检修流程 (6)11.一条垂直亮线或垂直黑条干扰检修流程 (7)12.一条水平亮线检修流程 (7)13.屡烧场输出集成电路检修流程 (8)14.场幅异常检修流程 (8)15.图像抖动检修流程 (9)16.行、场均不同步检修流程 (9)17.场扫描线性不良或顶部压缩有回扫线检修流程 (10)18.黑屏或光栅暗有字符显示有伴音检修流程 (11)19.自动关机检修流程 (12)20.图像上有横条干扰或满屏拉丝检修流程 (12)21.伴音加大或图像较亮时光栅收缩检修流程 (13)22.图像模糊散焦检修流程 (13)23.机内严重打火检修流程 (13)24.光栅有色斑或关机屏幕上有亮点检修流程 (14)25.光栅过亮并有回扫线检修流程 (14)26.单色光栅并伴有回扫线检修流程 (15)27.短时间回扫线后变为无光栅检修流程 (15)28.显像管故障检修流程 (16)29.图像亮度信号丢失检修流程 (17)30.图像左边比右边亮或图像忽明忽暗检修流程 (18)31.图像彩色镶边或有重影检修流程 (18)32.图像上有黑白条或网纹干扰检修流程 (18)33.图像正常无伴音检修流程 (19)34.伴音音量小或音质失真、音量失控检修流程 (19)35.光栅正常，TV状态无图像检修流程 (20)36.光栅伴音正常，无图像检修流程 (21)37.图像信号弱，雪花点多检修流程 (21)38.跑台检修流程 (22)39.收台少或某频段无信号检修流程 (23)40.自动搜索时频道号不变且不存台检修流程 (23)彩电故障维修的成败，准确的判断故障部位，正确的检修方法和步骤至关重要。
彩电开关电源检修的方法及技巧
彩电开关电源检修的方法及技巧在彩电的所有电路中，电源部分的故障率相当高，也是彩电维修中重要的一部分。
现在的彩色电视机电源电路几乎都是采用开关式稳压电源电路，它大致分为并联型和串联型两大类，其振荡电路大多采用自激式振荡电路，开关电源的原理这里就不多说了，下面主要介绍一下开关电源的检修方法。
一彩电开关电源的构造组成彩电开关电源一般是由振荡电路、稳压电路、保护电路三大部分组成。
1．振荡电路主要由启动电路、开关管、开关变压器和振荡电路等组成。
开关电源振荡电路分为晶体管振荡电路和集成块振荡电路。
2．稳压电路开关电源的稳压原理均采用脉冲调宽式的稳压方式。
稳压部分的电路由取样、比较放大、基准电压和激励器组成，它通过控制调宽管来改变开关功率管的关闭和导通时间的比例，或通过改变振荡器输出脉冲的占空比来达到稳压的目的。
很多机芯此部分电路都是采用光耦件组合而成的。
3．保护电路彩电开关电源都设有过流保护、过压保护、欠压保护（短路保护），还有过热保护及尖峰脉冲吸收等保护电路，其保护方式均是使电路停振。
其中过压保护的作用是防止由于电源内部故障而造成输出电压过高。
过压保护电路的取样点一般取自220Ｖ交流经整流滤波后的电压或主负载供电电压，通过一个齐纳二极管（稳压管）来进行取样判别。
过流保护的作用是防止由于负载过流或电源内部故障而造成的开关管过流。
尖峰脉冲吸收保护的作用是，吸收开关管由导通转为截止时产生的尖峰脉冲，保护开关管。
短路保护电路的取样点一般都在稳压电源输出的低压组电源上，通过一个二极管来进行判别取样的。
二彩电电源检修方法和技巧在彩电的维修中，由于电源所产生的故障是相对较多的，并且会出现各种各样的故障现象。
检修电源的方法很多。
在此就以长虹C2151型彩电电源为例。
打开机盖后，我们可先用嗅觉闻一闻机内是否有烧焦等异味，同时观察机内是否有严重的烧坏痕迹。
特别是元件是否有烧焦爆裂，这样可从有明显变化的元件着手，然后可通过听觉，若听到机内有“吱吱”的叫声，大多是由于电源负载有短路或保护电路作用引起的。
彩电电源开关管损坏原因分析与检修技巧
彩电电源开关管损坏原因分析与检修技巧一、损坏原因开关管是彩电开关电源核心元件，由于工作在大电流、高电压的状态，除过流过压会造成损坏外，还应考虑其饱和导通时间与截止时间之比。
损坏原因主要有以下方面。
1.过压损坏因电源过压而烧坏开关管的原因主要有以下几点。
（1）市电输入电压过高。
开关管c-e极承受电压为市电经整流得到的电压与开关管截止时脉冲变压器自感电压之和，正常为450～650V之间（视机型而定）。
若市电输入电压过高，超过开关管最高耐压值，开关管即被击穿。
（2）尖峰脉冲吸收电路有故障。
尖峰脉冲吸收电路一般由一只电阻与一只电容串联而成。
若该电路元件开路，失去吸收尖峰脉冲的功能，就有可能击穿开关管。
（3）感应电压过高。
开关变压器绕组引脚虚焊（接触不良），或开关管稳压环路出现故障，都可能导致开关变压器感应电压升高，当加到开关管c极电压总和大于其最高反压时，就会将开关管击穿。
（4）整流桥堆损坏。
若整流桥堆击穿，表现为通电即烧保险丝，一般不会危及后面的电路。
但有时也可能因交流市电窜入而损坏开关管。
2.过流损坏因电源过流而损坏开关管的原因主要以下方面。
（1）启动电路失效。
在开机瞬间，由于开关电源的稳压环路还处在不稳定状态，开关变压器次级各支路电解电容均未建立电压而流过很大的冲击电流，引起开关管损坏。
启动电路的作用是，在开机瞬间减小脉冲占空比，以缩短开关管的导通时间，延长截止时间，避免开关管损坏。
若启动电路有故障，将可能损坏开关管。
（2）负载严重短路。
负载包括行输出变压器、行输出管、S校正电容、偏转线圈等。
通常，上述元件短路时，过流保护电路会动作，但若此时恰遇保护电路失效，开关管就会因功耗剧增而发热损坏。
注意：对于自激式开关电源，当负载严重短路时，开关变压器电感量会急剧下降而导致开关电源停振，因此不会损坏开关管。
（3）负载过重。
造成负载过重的原因有：元件老化、电容漏电、机内灰尘油污太多、显像管高压嘴受潮放电等。
彩电电源检修
长虹TA两片/TDA单片/东芝X53P/东芝X56P/JVC TA四片机心彩电电源检修要览东芝X53P机心彩电开关电源工作稳定，可靠性高，在国产彩电（尤其是长虹彩电）很多机型中都使用了这种电源。
本文电路图元件编号以长虹彩电为例，在其他机型中元件编号可能与此图不同。
本电路图给出的是交流关机应用方式，在有的机型中未使用交流关机电源开关，而增加了待机控制电路。
另外在国产化TDA二片机心彩电中使用的开关电源与此电路也基本相同。
开关电源主负载空载工作状况X53P机心开关电源主负载（即行输出电路）开路时，开关电源B1输出电压稍有升高。
在修理时，如有必要可使用假负载法，即断开行输出电路供电，在电源主输出端接假负载。
Ω开关电源输出端电阻（二极管两端）测试数据（R×10）在路电阻输出端行输出电源V821（115/130/145V）行振荡/场输出电源V822（50/24/26/27/28V）伴音功放电源V823（25V）正测65Ω80Ω80Ω负测∞600Ω400Ω开关电源二极管在路电阻测试数据（RX10）V805 V807 V808 V809 V910 V814 V815 V816 V817 V818 V820正向 7070 70 70 70 130 110 75 100 110 130反向 180 220 220 190 6k 50k 50k 3k 500 5k 50k开关电源三极管在路电阻测试数据（R×10）B-E C-EV806 正向 80 250反向230 ∞V811 正向 115 90反向 350 5kV812 正向 130 115反向 5k 5kV813 正向 130 5k反向5k ∞V809 正向 AK:400 AG:130反向 AK:30k AG:40k故障现象及维修方法故障现象故障部位备注故障现象故障部位备注全无，不烧保险启动电阻R808(56kΩ)短路或阻值增大此故障的特点是整流300V电压正常，开关电源管正常，电源开关管基极无电压或电压很低★不启动修理技巧：开关管基极无电压为启动电阻断路或基极电路短路所致。
彩电故障检修
每部分电路故障检修一、开关电源检修1.首先检查外围元件：如电视插线、电源开关、保险丝等，用1Ω档测引线，按动开关，阻值为几十Ω；如果没有，引线断，检查保险、引线。
保险损坏，大部分由整流桥，限流电阻、旁路电容、高频滤波电容、消磁电路、开关管、300V滤波电容损坏造成的。
如果总烧保险丝，各阻值都正常，拔下消磁线圈后，换保险后不烧，检查消磁电阻，证明消磁电阻损坏。
2.如果300V正常，测110V有无输出，如果没有，有以下几种情况：（1）开关电源本身故障。
（2）次级负载短路。
（3）二次开机控制。
（4）保护状态。
3.断开行供电，接上假负载，判断故障范围，如果灯泡亮，证明故障在行电路，进行检修，如果灯泡不亮，检查110V对地阻值，检查各次级输出的整流二极管，滤波电容、稳压二极管等，如果都正常，检查开关管的振荡条件，启动电压，重点检查正反馈电路中的振荡定时电容，开关管射极对地电阻，如果以上均正常。
4.检查CPU控制待机的接口电路，各脉冲调整管，光耦及CPU本身是否工作。
5.如果以上都正常，断开保护电路，输出电压正常，证明保护电路故障，如果输出电压高，是取样稳压电路故障，重点检查取样电位器及稳压中各三极管、光耦、三端稳压块等是否正常。
二、高频头、公共通道故障检修1.首先检查外围元件、天线、插线、插孔等。
2.判断故障范围，在声表面次级输出端或中放通道的输入端注入干扰信号，看电视机有无反应或中放的输出脚是否有变化的电压，如果没有，通道块损坏，将其更换；如果有反应，证明通道正常，故障在前级检查声表面，预中放及高频头，在声表面的输入输出端并接一个1n F以下的磁片电容，看有无反应，如果有，声表面损坏；如没有，检查预中放管的好坏及偏置元件，如果都正常，故障在高频头。
3.故障在高频头，主要检查BM主供电是否正常，各频段的切换电压及调谐电压，电视机工作在哪个频段，哪个频段就有12V电压及0—32V的调谐电压，如果没有，断开后测有无供电，如果有高频头损坏，将其更换，如果没有，检查CPU控制脚电压，各接口电路有无损坏，TV、A V控制电路的切换块及各控制三极管是否有损坏，其次检查AGC、AFT电压，重点检查38MH Z中周及AFT 中周。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
彩电电源的维修彩电电源电路的损坏率在电视机维修中是比较高的,现在的彩色电视机电源电路无一不是采用开关式稳压电源电路.开关稳压电源电路大致分为并联型和串联型两大类,其振荡电路均是清一色的自激式振荡电路,有些引入了行同步功能,有些则没有,开关电源的原理这里我们就不多说了(因有很多资料已介绍),这里我们主要介绍一下开关电源的主要检修方法.一般的开关电源是由振荡电路、稳压电路、保护电路三大部分组成.1、振荡电路:开关电源振荡电路分为晶体管振荡电路和集成块振荡电路,如STR-S....系列IC,TEA2104,TDA4601,TDA4605,TDA2261等等．2、稳压电路:开关电源的稳压原理均采用脉冲调宽式的稳压方式,即通过自动改变开关功率管的关闭和导通时间的比例,或通过改变振荡器输出脉冲的占空比来达到稳压的目的.稳压部分的电路由取样、比较、控制三个部分组成,很多机芯此部分电路是采用IC(如SE110等IC)和光耦件组合而成,而有些机芯则用分立元件组成(多为国产机),而有些机芯采用的电源IC本身就集成了这部分电路(如部分串联型开关电源IC).3、保护电路:彩电开关电源都设有保护电路,其保护方式均是使电路停振．有过流保护、过压保护和欠压保护(短路保护),还有过热保护．过流保护电路其过流取样点,大部分电视机中都是在主振功率管的发射极电位上.过压保护电路的取样点一般取自220V交流经整流滤波后的电压或主负载供电电压,通过一个齐纳二极管(稳压管)来进行取样判别.短路保护电路的取样点一般在稳压电源输出的低压组电源上．通过一个二极管来进行判别取样．在IC式开关电源中,有部分机所采用的电源IC内部设有"闩锁电路",这个"闩锁电路"实际上是一个保护执行电路,各取样点送来的信号,通过它执行对电路的停振控制,引起开关电源故障的成因很多,限于篇幅这里就不一一列举,这里我们只谈谈其基本维修方法开关电源损坏后,大多都可独立进行维修,将负载全部断开,在主负载供电组电源上带一只220V40W的灯泡作假负载,并采用低压供电安全方式,即将供电电源经一自耦式变压器降至70V左右进行维修,这种维修方法可完全避免了因电路存在隐患而再度损坏元件的现象,一般正常的开关电源(并联式),在70V左右的供电压就能正常起振工作,慢慢调整自耦变压器的输出电压,开关电源的输出电压都应固定在其预设的电压值上不变,如果开关电源的输出电压随输入电压的变化而变化,则表明其稳压部分电路有问题.;如果没有电压输出则表明振荡电路部分有问题.第一种情况:我们以并联型光耦控制稳压式开关电源为例,讨论一下其维修方法.当开关电源不能正常稳压时,第一步是要确认引起故障的部位,简单快捷的方法是:将光耦件热地端的两控制脚短路,如果电路进入停振状态,则表明故障在取样比较部分电路,取样比较电路有问题多半是比较IC和光耦件损坏所至(比较IC损坏多数会引起光耦件同时损坏),如果是控制电路问题,如控制晶体管损坏,在晶体管的代换上一定要注意晶体管的参数.第二种情况:电路不起振,当确信供电电压正常时,首先检查启动电阻(即跨接在311伏电源与主振功率管基极之间的电阻是否开路或变直,另外要考虑到不起振是否是由于保护电路动作所引起,如STRS6309的第6脚电压(正常为0V),STR50213的第5脚(正常时100V左右)TEA2261的第3脚(正常时为0V),TDA4601的第5脚等等,如果是保护电路引起停振,一般在开机的瞬间电路能正常起振,可通过此点来进行判别,另外当控制电路有问题(如控制管击穿)也会引起电路停振.其实开关电源电路是比较简单的电路,只要分清主振电路,保护电路和比较稳压电路三者的联接关系,维修起来就觉容易了.另外,开关电源的主振功率管因其集电极是感性负载,所以主振管工作时,其集电极将要承受8-10倍于电源的脉冲电压,为此在电路上加入了吸收电路,(并于振荡变压器初级绕组的电容和电阻串联支路)和在主振管集电极与地之间并接的电容,这些元件的作用与行输出级的逆程电容有相似的作用.当这些元件有问题时,极易损坏主振功率管,此点需引起注意,我们曾维修过一台日立2518的彩电,检查发现其开关电源吸收电路的电容在温度升高时,电容值会变小,从而引起经常损坏电源主振功率管的故障.路法速修A3机芯电源电压过高故障对开关电源输出电压过高的这种故障，通常的检修方法都是采用在路电阻法和开路电阻法来查找故障元件。
由于在路电阻法的局限性，就不得不把元件拆下来测量，这样不仅影响了检修速度，弄不好还会把电路板焊得面目全非，甚至使故障进一步扩大。
在这里介绍在多年的检修实践中总结出的一种快速有效的检修方法：短路法。
此方法只需一短路线，无需拆卸大量元件测量，对电路板损伤极小。
另外这种方法是步步使开关管停振或使主输出电压下降，检修起来比较安全。
结合此电源的稳压原理，可总结出一套快速准确，非常实用的检修此类机型主电压输出过高的检修方法，只要几步就可以查出损坏的元件。
第一：短路光电耦合器的光敏管一侧（即光耦的3、4脚），这是判断故障是在开关变压器的初级一边还是次级的最有效的方法。
短路后如果主电压输出降得很低或电源不起振，说明初级一侧正常，问题在次级一边，否则初级一侧存在故障，重点查开关管B极电路。
第二：把误差放大管V553的C极直接接地，可判断VD515和R555是否正常，如果主电压输出很低或电源不起振，说明这两个元件正常，不然必定有一元件损坏。
第二：短路VD561，判断V553和R552是否损坏。
如果主电压很低或电源不起振，说明V553和R552正常，否则必有一元件损坏。
虽然很少遇见初级一侧元件损坏引起主电压升高的故障，但从电源电路工作原理不能难看出，短路V511和V512的CE极，电源都将会停振，主电压将没有输出。
通过以上几步，就可以把次级损坏的元件找到，省去了拆卸元件的麻烦，并对电路板没有损害。
彩电开关稳压电源故障检修技巧交流一。
开关电源始终无输出(保险管正常)的故障检修技巧1．开关电源始终无电压输出的原因这种情况是由于开关电源未产生振荡所致，进一步证明的方法是；测开关电源整流滤波电容关机后的电压，若为300V之后缓慢下降，则说明开关电源确未产生振荡。
开关电源未产生振荡的原因有：1．开关管集电极未得到足够的工作电压。
2．开关管基极未得到启动电压。
3．开关管正反馈电路元件失效。
2。
检修方法与步骤1．测开关管集电极电压为0或低于市电1．4倍，检查交流220V输入电路及整流滤波电路，若集电极电压正常，则检查开关管b极电压。
2．测开关管b极电压或者在关机瞬间，用指针万用表R x 1欧挡，黑笔接b极，红笔接整流滤波电容负极(热地)，听电源有启动声音，说明电源振荡电路正常，仅缺乏启动电压，足启动电阻开路或铜皮断。
若无启动声，在测be结后，迅速将表转到电压档，测c极电压是否快速泄放。
若是，说明开关管及其放电回路均正常，正反馈电路存在故障，包括反馈电阻、电容、续流二极管、正反馈绕组及其开关管故障。
若c极电压仍不泄放，说明开关管及其回路有开路故障或b极有短路接地故障。
二、开关电源瞬间有电压输出的故障检修技巧1、瞬间有电压输出故障原因开关电源在加电的初始产生了振荡，但后来由于过压过流保护引起停振，或开关机接口电路加电初为开机状态，但随着CPU清零的结束而转入待机状态。
其原因有：1．开关电源因故造成输出电压过高而引起保护停振。
2．负载过流而引起过流保护动作。
3．保护电路本身误动作。
4．遥控系统因故障而执行待机指令。
其中2、3、4项适用于带有副电源的机器。
2．故障判断的方法与检修步骤1．假负载法：脱开行负载，在B+输出端接上假负载，监测B+电压(应先将电压表接到位，开机后即关机)。
如果高于正常值十几伏以上，可判断故障是由开关电源输出过压，并击穿行输出管所致，或电源本身的保护电路动作关断电源。
应对控制开关电源输出电压的脉宽调制电路和振荡定时电容进行检查(后面将专门讲述)。
若开关电源B+正常，则变换负载或改变市电压观察B+是否稳定输出，对于直接取样电源可空载，以便更好地判断开关电源的稳定性能，若确认其良好，则故障系负载过流或保护电路动作所引起。
2．检查保护电路：当B+正常时，测B+对地阻值，看是否直流输出端对地短路。
若没短路，恢复行负载开机可监测可控硅G极电位，逐一监测各保护检测支路，直致查出故障点，不要轻易取消保护电路，因断开保护机器失去应有的保护功能，如果当时开关电源存在输出电压过高，灯丝电压过高过压等故障，会造成严重的后果。
若确实找不出故障点，可以断开过流保护电路。
因过流故障充其量损坏故障电路中的供电回路元件，如限流电阻等，不会损坏末端负载。
三、开关电源输出电压高的故障检修技巧1。
造成开关电源输出电压高的原因1．具有倍压整流的机型，市电压正常的情况下错误地工作于倍压整流状态。
2．脉宽调整电路出现问题。
3．振荡定时电容容量下降。
4．主负载(行扫描电路)未工作，造成开关电源负载轻引起电压升高(仅适用于稳压调整环路间接取样的电源，即稳压取样不是直接取自B+输出)。
2。
故障判断的方法与检修步骤1．判断整流滤波电路是否工作在倍压整流状态的方法：测开关管集电极电压，若比交流供电电压高出1．4倍以上，可判断开关电源输出电压高系开关管集电极电压高所致。
应对倍压整流电路进行检查。
对于电网电压比较正常的地区，可以拆除倍压整流滤波电路，降低电源故障率。
2．用替换法判断振荡定时电容是否不良。
3．判断脉宽调制电路故障的方法：●调整交流电压法：用交流调压器调整交流输入电压，监测B+输出电压，使其保持在略高于正常值。
(因为若取样正常，这时负反馈稳压环路当起控)然后测脉宽调整电路中各级三极管的b、e、c极电压，光耦①、②脚间压降变化，看其是否与稳压原理相符或变化趋势一致，测到某一点与稳压原理应得值相反，说明被测点的这一级有故障，不能正确传送稳压信息，使稳压失败，应逐一检查相关元件。
●分割法(适用于直接取样电源)。
以稳压环路中的光耦为分水岭，对电路实行分割，确定故障范围。
短路光耦③、④端，观察B+变化。
1)B+严重下降或停止输出，说明热底板部分正常。
故障点在B+取样电路及光耦。
2)变化不明显或无变化，说明热底板部分有故障，详细检查此部分的脉宽调整电路。
重点检查脉冲调整电路工作电压的形成电路，如滤波电容、整流管等，应采用替换法。
还应检查代换各调整管和相关元件，检查铜皮是否断路。
●代换法(适用于直接取样电源)。
如图所示自制一个取样电路，接入对应的电路，断开原光耦③、④脚，根据检修机B+正常值调肿至适当位置，看这时B+输出情况。
1)B+输出基本正常，再调RP，若B+输出范围较大，说明故障在原B+取样及光耦电路，这时将B+调至比正常值略高，检测原取样电路，便可轻易找到故障点。
