微波铁氧体小型化表面安装器件
镍锌(Ni-zn) 软磁材料的认识
镍锌(Ni-zn) 软磁材料的认识铁氧体材料又称氧化物磁性材料，它是由铁和其它金属组成的复合氧化物，其磁性属亚铁磁性，是由被氧离子所隔开的磁性金属离子间产生超交换相互作用，从而使处于不同晶格位置上的磁性金属离子磁矩反向排列，若两者的磁矩不相等，则表现出强磁性。
软磁铁氧体材料是各种铁氧体材料中产量最多，用途最广泛的一种。
这类材料的主要特点是起始磁导率高和矫顽力低，主要的晶格结构为尖晶石结构。
若按化学成分分类，软磁铁氧体材料主要有 MnZn 系、 NiZn 系、 MgZn 系三大类；若按应用特性参数分类，可分为高磁导率、功率铁氧体材料、高频铁氧体材料、高电阻率材料、甚高频软磁铁氧体材料（六角晶系高频铁氧体）、高频大功率铁氧体材料等Ni－Zn系软磁铁氧体材料应用Ni－Zn系软磁铁氧体材料是应用广泛的高频软磁材料。
当应用频率在1MHz以下时其性能不如Mn －Zn系铁氧体，而在1MHz以上时，由于它具有高电阻率，其性能大大优于Mn－Zn铁氧体，非常适宜在高频中使用。
用镍锌软磁铁氧体材料做成的铁氧体宽频带器件，使用频率可以做到很宽，其下限频率可做到几千赫兹，上限频率可达几千兆赫兹，大大扩展了软磁材料的频率使用范围，主要功能是在宽频带范围内实现射频信号的能量传输和阻抗变换。
由于它们具有频带宽、体积小、重量轻等特点而被广泛应用在雷达、电视、通讯、仪器仪表、自动控制、电子对抗等领域。
工业化生产镍锌铁氧体其射频宽带Ni－Zn（磁芯）的工作频率可达0.1MHz～1.5GHz，品种规格上千种。
少数厂家在开发低噪声滤波器和铁氧体吸收与抑制元件。
随着信息网络技术的飞速发展，在有线电视系统和闭路电视系统的基础上迅速发展起来的光纤同轴电缆混合（HFC）网络系统，作为综合信息宽带网络，具有显著的优势。
HFC网络系统的改造和建设，需要各种射频宽带铁氧体器件，而射频宽带铁氧体材料（磁芯）系列是制造上述铁氧体器件的关键磁性材料。
HFC的发展，大大刺激了对射频宽带铁氧体材料及器件的需求。

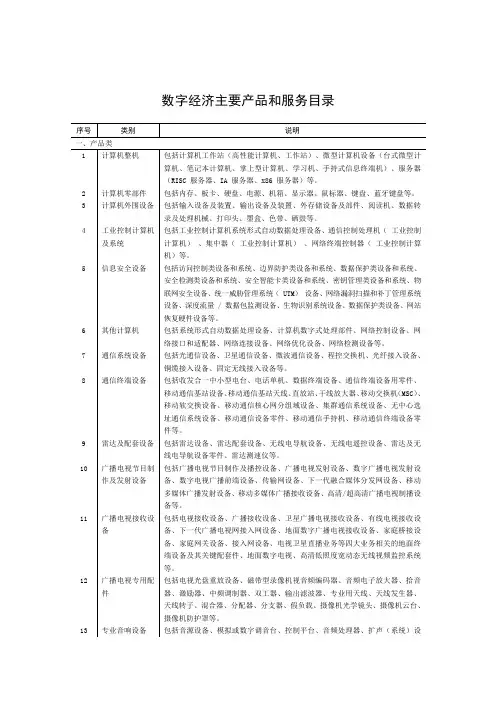

数字经济主要产品和服务目录
专用电线、电缆
包括通信及电子网络用电缆、电气装备用电线电缆（主要用于电气装备内部或外部的连接、低压输配线及各种电信号传递线，如电磁线、仪器仪表线缆）、数据线产品（手机、电脑、计算机的USB、Type-C、Lighting等接线）、智能系统局域电缆（智能监控系统、分布式前端汇集传输系统的局域网使用的网线）、其他专用电线电缆（铁路信号电缆、矿用信号电缆）等。
6
其他计算机
包括系统形式自动数据处理设备、计算机数字式处理部件、网络控制设备、网络接口和适配器、网络连接设备、网络优化设备、网络检测设备等。
7
通信系统设备
包括光通信设备、卫星通信设备、微波通信设备、程控交换机、光纤接入设备、铜缆接入设备、固定无线接入设备等。
8
通信终端设备
包括收发合一中小型电台、电话单机、数据终端设备、通信终端设备用零件、移动通信基站设备、移动通信基站天线、直放站、干线放大器、移动交换机（MSC）、移动软交换设备、移动通信核心网分组域设备、集群通信系统设备、无中心选址通信系统设备、移动通信设备零件、移动通信手持机、移动通信终端设备零件等。
数字经济主要产品和服务目录
序号
类别
说明
一、产品类
1
计算机整机
包括计算机工作站（高性能计算机、工作站）、微型计算机设备（台式微型计算机、笔记本计算机、掌上型计算机、学习机、手持式信息终端机）、服务器（RISC 服务器、IA 服务器、x86 服务器）等。
2
计算机零部件
包括内存、板卡、硬盘、电源、机箱、显示器、鼠标器、键盘、蓝牙键盘等。
序号
类别
说明
31
电子真空器件
包括收讯放大管、微波管、发射管、稳定管、离子管、电子束管、显像管、显示管、投影管、监视管、示波管、储存管、脉冲形成管、飞点扫描管、射线计数管、真空开关管、真空电子器件零件、特种用途真空器件等。
常用磁性材料
常用磁性材料
磁性材料是一类能够产生磁场并对外界磁场具有感应作用的材料。
根据其磁性
能的不同，磁性材料可以分为铁磁材料、铁氧体材料、钕铁硼材料等多种类型。
这些材料在工业生产和科学研究中具有广泛的应用，下面将对常用的磁性材料进行介绍。
首先，铁磁材料是指在外加磁场作用下具有明显磁性的材料，如铁、镍、钴等。
这类材料在电机、变压器、传感器等领域有着重要的应用。
其中，铁氧体是一种典型的铁磁材料，具有较高的磁导率和低的磁滞回线，因此在高频电路、微波器件等方面有着广泛的应用。
其次，铁氧体材料是一类由氧化铁和一种或多种其他金属氧化物组成的磁性陶
瓷材料。
铁氧体材料具有良好的磁性能和化学稳定性，广泛应用于电子、通信、医疗等领域。
在微波器件、磁记录材料、磁传感器等方面有着重要的应用价值。
另外，钕铁硼材料是一种新型的稀土永磁材料，具有极高的矫顽力和磁能积，
是目前已知的最强的永磁材料之一。
钕铁硼磁体在电机、传感器、磁力传动等领域有着广泛的应用，尤其在小型化、轻量化的应用场合表现出色。
此外，软磁材料是一类在外加磁场下磁化容易，且磁化后能迅速消失磁性的材料。
软磁材料主要用于电机、变压器、传感器等领域，要求具有低的磁滞回线和低的铁损。
总的来说，磁性材料在现代工业生产和科学研究中具有重要的地位，不同类型
的磁性材料在不同领域有着各自独特的应用价值。
随着科学技术的不断发展，磁性材料的研究和应用也将不断取得新的突破和进展，为人类社会的发展做出更大的贡献。

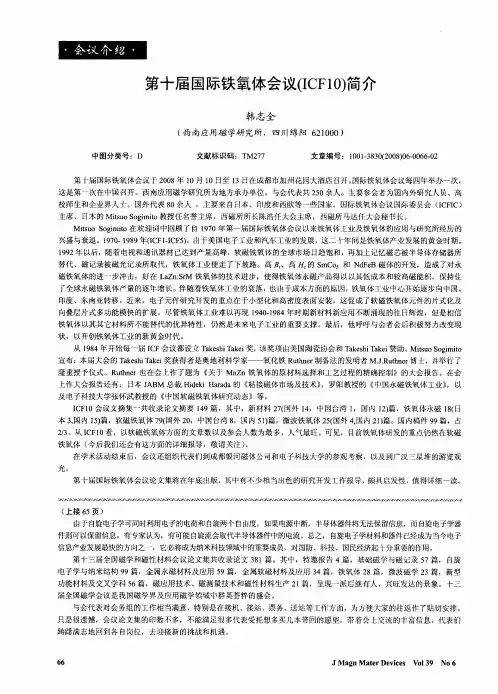

第十届国际铁氧体会议(ICF10)简介
