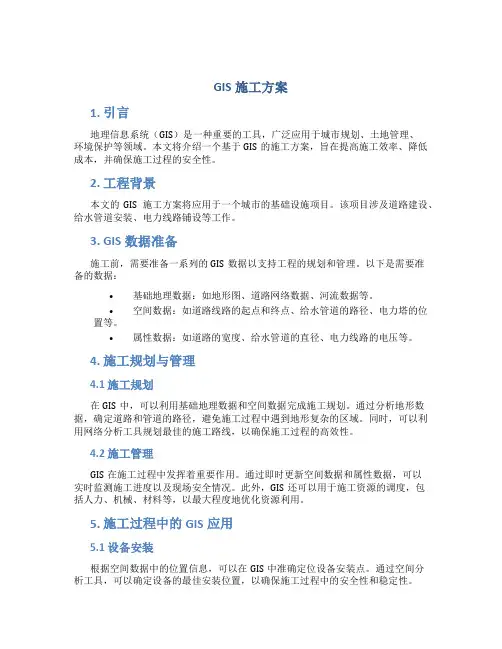

gis施工方案
GIS施工方案1. 引言地理信息系统（GIS）是一种重要的工具，广泛应用于城市规划、土地管理、环境保护等领域。
本文将介绍一个基于GIS的施工方案，旨在提高施工效率、降低成本，并确保施工过程的安全性。
2. 工程背景本文的GIS施工方案将应用于一个城市的基础设施项目。
该项目涉及道路建设、给水管道安装、电力线路铺设等工作。
3. GIS数据准备施工前，需要准备一系列的GIS数据以支持工程的规划和管理。
以下是需要准备的数据：•基础地理数据：如地形图、道路网络数据、河流数据等。
•空间数据：如道路线路的起点和终点、给水管道的路径、电力塔的位置等。
•属性数据：如道路的宽度、给水管道的直径、电力线路的电压等。
4. 施工规划与管理4.1 施工规划在GIS中，可以利用基础地理数据和空间数据完成施工规划。
通过分析地形数据，确定道路和管道的路径，避免施工过程中遇到地形复杂的区域。
同时，可以利用网络分析工具规划最佳的施工路线，以确保施工过程的高效性。
4.2 施工管理GIS在施工过程中发挥着重要作用。
通过即时更新空间数据和属性数据，可以实时监测施工进度以及现场安全情况。
此外，GIS还可以用于施工资源的调度，包括人力、机械、材料等，以最大程度地优化资源利用。
5. 施工过程中的GIS应用5.1 设备安装根据空间数据中的位置信息，可以在GIS中准确定位设备安装点。
通过空间分析工具，可以确定设备的最佳安装位置，以确保施工过程中的安全性和稳定性。
5.2 工期控制利用GIS分析施工过程中的各个环节，可以制定合理的工期计划。
通过实时监测施工进度，可以及时发现和解决工期延误的问题，从而确保项目能够按时完成。
5.3 资源调度施工过程需要协调各种资源，如人力、机械和材料。
GIS可以帮助确定资源的最佳配置，以确保施工效率的最大化。
通过即时更新空间数据和属性数据，可以实时监测资源的使用情况，并进行相应的调整。
6. 结论本文介绍了一个基于GIS的施工方案，可以提高施工效率、降低成本，并确保施工过程的安全性。
GIS施工方案范文
GIS施工方案范文一、前期准备工作1.方案制定：确定施工需求和目标，明确施工范围和规模，制定GIS 施工方案。
2.资源准备：准备所需的GIS软件和硬件设备，购买或租赁必要的仪器设备和工具。
3.人员培训：培训工程人员和GIS操作人员，提高他们的GIS基础知识和技能。
二、现场勘测和数据收集1.现场勘测：对施工现场进行详细勘测，测量地形地貌和现有设施情况，编制现场勘测图。
2.数据收集：收集现有的地理数据和相关信息，包括地理图件、空间数据库、卫星影像等。
三、数据处理和分析1.数据清理：对收集到的数据进行清理，删除错误、重复和不完整的数据。
2.数据转换：将不同格式的数据转换成统一的数据格式，确保数据的一致性和兼容性。
3.数据建模：根据施工需求，对数据进行建模和组织，构建所需的地理数据库。
4.数据分析：利用GIS分析功能，对数据进行空间分析和统计分析，得出相关的空间关系和结论。
四、系统设计和开发1.系统设计：根据施工需求，设计GIS系统的整体架构和功能模块，确定系统的基本流程和操作逻辑。
2.系统开发：根据系统设计，进行软件开发和编程，实现GIS系统的各个功能模块。
3.数据入库：将清理和处理好的数据导入到GIS系统中，并进行数据质量检查和验证。
五、系统测试和调试1.单元测试：对GIS系统的各个功能模块进行独立测试，确保其功能的正确性和稳定性。
2.集成测试：对GIS系统的各个功能模块进行整合测试，检查系统的工作流程和数据交互是否正常。
3.系统测试：对整个GIS系统进行测试，模拟实际使用环境，测试系统在实际工作中的可靠性和性能。
六、系统部署和应用1.系统安装：根据施工现场的要求，安装GIS软件和硬件设备，确保系统的正常运行。
2.数据迁移：将GIS系统和数据库部署到施工现场，迁移现有的地理数据和相关信息到系统中。
3.系统应用：根据施工需求，利用GIS系统进行施工管理和决策支持，提高施工效率和质量。
4.数据更新：定期对系统中的数据进行更新和维护，保证数据的准确性和时效性。
某66千伏GIS安装施工方案
某66千伏GIS安装施工方案
一、项目背景
某地区为了升级电力设施，提高供电质量，决定进行某66千伏气体绝缘金属封闭开关设备（GIS）的安装工程。
本文将介绍该项目的施工方案。
二、施工准备
1. 地勘与设计
根据工程设计图纸及现场勘察结果，确定GIS设备安装位置、基础要求以及管线走向。
对地质情况进行评估，确保施工安全。
2. 物资准备
准备所需的GIS设备、连接管线、绝缘子、附件材料等。
确保物资齐全，符合质量要求。
3. 人员组织
确定施工队伍，包括项目经理、技术人员、施工工人等。
组织培训，提高工作效率。
三、施工流程
1. 基础施工
根据设计要求，在设备安装位置进行基础开挖、浇筑，确保基础稳固。
2. 设备吊装
选择合适的设备吊装方案，保证设备安全吊装到位。
3. 接地与接线
对设备进行接地处理，并根据接线图纸进行接线，确保电气连接正确。
四、质检验收
1. 施工质检
定期进行施工质量检查，确保施工符合要求。
2. 设备验收
进行GIS设备的绝缘测试、开断试验等，确保设备性能良好。
五、安全管理
1. 安全教育
对施工人员进行安全教育培训，增强安全意识。
2. 安全措施
采取必要的安全措施，如穿戴安全防护用具、设立警戒线等，确保施工过程安全。
六、总结
本文介绍了某66千伏GIS安装的施工方案，通过合理的施工准备、施工流程、质检验收和安全管理，确保了工程的顺利进行和高质量完成。
希望能够为类似工程提供参考价值。
GIS基础专项施工方案
GIS基础专项施工方案引言GIS（地理信息系统）是一种基于地理空间数据的信息系统，可用于地理空间数据的采集、处理、分析和展示。
在工程施工中，GIS也发挥了重要作用，帮助工程师更好地掌握施工过程中的地理信息，提高施工效率和质量。
本文将介绍GIS基础专项施工方案，以指导工程建设中GIS的应用。
施工前准备在进行GIS基础专项施工前，需要进行以下准备工作： 1. 地理数据收集：收集相关地理数据，包括地形、建筑物、道路、管线等数据。
2. 数据处理：对收集的地理数据进行处理，包括数据清洗、转换、投影等。
3. 地图制作：根据需要制作地图，包括基础地图、施工用地图等。
4. GIS软件准备：选择适用的GIS软件，提前进行安装和配置。
施工流程GIS基础专项施工主要包括以下步骤： 1. 地理数据采集：在施工现场进行地理数据采集，获取最新的地理信息数据。
2. 数据编辑：对采集的地理数据进行编辑，包括数据更新、修正等。
3. 地图制作：根据需要制作地图，包括施工单位地图、现场施工地图等。
4. 数据分析：利用GIS软件进行数据分析，帮助工程师了解地理信息情况，制定合理的施工方案。
5. 数据展示：将数据分析结果显示在地图上，为施工决策提供支持。
施工注意事项在GIS基础专项施工过程中，需要注意以下事项： 1. 数据准确性：确保采集的地理数据准确无误，以保证后续分析和决策的可靠性。
2. 数据保密性：对涉及隐私等方面的数据进行保密处理，确保数据安全。
3. 软件操作规范：操作GIS软件时要按照规范进行操作，避免误操作导致数据错误。
4. 数据备份：及时对重要数据进行备份，以防数据丢失造成不必要的损失。
结论GIS基础专项施工是工程建设中不可或缺的一环，通过合理的GIS应用可以提高施工效率和质量，为工程建设提供可靠的地理信息支持。
在未来的工程建设中，GIS将扮演越来越重要的角色，需要工程师不断学习和应用GIS技术，以更好地开展工程施工工作。
GIS室施工方案
GIS室施工方案一、方案概述地理信息系统（GIS）室施工方案是为了建设和维护一个高效、可靠并能满足用户需求的GIS应用平台而制定的。
本方案将包括GIS室的设计、设备选型、施工过程以及交付和验收等内容。
二、设计和设备选型1.设计原则GIS室的设计应符合以下原则：-空间布局合理：确保设备之间的距离适当，便于维护和管理。
-声音隔离：采取隔音措施，将设备噪音限制在合理范围内，避免对周围环境和人员工作带来干扰。
-安全防护：考虑到GIS设备的重要性，应对室内安全进行全面考虑，包括防火、防水、防盗等措施。
-通风和温控：设计合理的通风系统，确保室内温度适宜，并提供恒定的湿度水平，以保护设备和数据的完整性。
2.设备选型根据需求和预算，选择适当的硬件和软件设备。
硬件设备包括服务器、存储设备、网络设备等，软件设备包括GIS应用软件、数据库软件等。
在选型过程中，应综合考虑设备性能、稳定性、扩展性以及供应商的服务支持等因素。
三、施工过程1.安装设备根据设计方案，将选定的设备逐个安装到指定位置。
在安装过程中，需要遵循设备使用说明书，保证安装正确并按照规范进行布线和接线。
2.调试和测试安装设备后，需要对设备进行调试和测试，确保其正常工作。
包括硬件设备的互连测试、电源供电测试、控制信号测试，以及软件设备的安装和配置等。
3.网络连接确保GIS室内的设备能够与局域网或互联网进行连接，以便实现数据的传输和共享。
对于外部连接，需要进行网络安全设置，以防止未经授权的访问或攻击。
四、交付和验收在施工完成后，需要制定交付和验收方案，包括以下内容：1.文档交付：将所有施工相关的文档包括设计图纸、设备清单、安装说明等交付给用户，并确保其完整和准确性。
2.培训和技术支持：向用户提供系统使用培训，并承诺在一定期限内提供技术支持和维护服务。
3.验收测试：与用户一起进行验收测试，测试GIS系统的性能和功能是否符合需求，并确保用户满意。
五、运维和维护GIS室的运维和维护是保障系统稳定运行的关键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
、GIS施工方案编制依据江苏××生物质能热电有限公司GIS安装施工方案主要依据以下文件编制：1、山东煤炭设计院和建设单位提供的本工程有关设计图纸；2、《电气装置安装工程高压电器施工及验收规范》（GBJ147-90）3、电力行业有关安全、质量、技术文件；二、工程概述江苏××热电有限公司发电项目110kV变电站采用北京北开电气股份有限公司生产的GIS组合电器设备。
110KV六氟化硫全封闭式组合电器由断路器、隔离开关、接地开关、母线、电压互感器套管、避雷器、出线套管、就地控制柜等组成，共有9个间隔（2个进线间隔、4组出线间隔、1组母线间隔和2组PT跟避雷器间隔），三相共箱，弹簧操作机构。
110kV GIS采用单母线隔离开关分段接线。
110kV GIS设备布置于一楼。
三、GIS施工组织云南云润仪表制造有限公司现场施工组织如下：施工负责人：××× 1人技术负责人：××× 1人安装班组负责人：××× 1人焊工：××× 1人GIS技术人员：××× 3人高压电气安装工：××× 3人起重工：××× 1人机修工人：××× 8人四、GIS工期规划六氟化硫组合电器设备拆除及安装时间50-55日五、GIS施工准备110KV变电站是江苏××热电有限公司发电项目系统工程的关键环节，确保变电站GIS设备的长期运行可靠性为本次施工的核心要求。
北开电气公司GIS设备均采用硬连接,设备出厂时间为2004年9月，整个系统需要进行拆除、吊装、运输、内部检测、二次接线装配、重新安装和现场试验（现场交接试验由江苏××热电有限公司联系电力系统认可的单位完成，需要单独收费），存在技术要求高、施工成本难控制和工程风险大等显示因数，同时施工过程中对防尘、防潮、密封的质量要求非常高，因此，施工准备必须充分、全面，为安装创造良好的工作条件。
1.安装技术措施已通过业主方审查、批准，且在施工现场组织技术措施交底工作。
2.保证安装场地具备GIS安装条件。
2.1 土建应完成GIS预埋件施工，且满足承重要求，GIS场地及GIS室能进设备。
2.2 GIS室在施工前要彻底打扫干净保证现场作业无灰尘、无积水。
2.3 GIS设备施工现场要确保土建及其他施工全部退场。
3. GIS设备按要求全部到位，专用装置性材料和消耗性材料齐全。
4.专用工机具准备充分、齐备，包括气体回收装置、真空泵、充气装置、吸附剂烘箱、微水测量仪、SF6气体检漏仪等设备均应处于良好的备用状态。
施工过程需要用到的安装工具、吊装设备等均准备充分。
5.北开电气股份有限公司及云润企业派出的工程技术人员及时到位，配合施工人员进行设备拆除、重装和调试过程的技术支持及协助购买原厂备件供应。
6．设备二次转运和设备进场顺序的组织安排与GIS设备安装顺序及实际进度协调一致，配合恰当。
仔细核对装箱清单和装配图纸，做到箱号、包装图号、设备名称一一对应。
要求装哪种设备，就来该设备。
不盲目转运设备，避免场地拥挤，设备堆集，安装秩序混乱。
根据该GIS安装的特点，设备进场应遵循以下原则：6.1 首先发运资料箱和散件箱，目的是便于技术人员尽早熟悉出厂资料和装配图纸，便于散件提早开箱、清点、归类，为安装作好准备。
6.2其次发运专用工机具，包括SF6气体回收装置、SF6气体贮存罐等，以便工作人员熟悉有关专用工机具的使用方法。
6.3由于是在室内安装，空间受到限制，所以按照由里到外的顺序进行安装。
结合GIS设备安装顺序，有秩序的组织主母线和其他零散装配件的转运进场，设备安装顺序与设备名称、箱号、包装图号的对应关系。
6.4主变进线间隔和线路出线间隔的分支母线出线管的转运，依照实际安装进度穿插进行。
六、GIS施工工艺和技术要求本节将按照施工工序流程，对各道工序中的工艺和技术要求进行简要的阐述，更详尽的内容可参阅北开电气股份有限公司资料和规程。
∙∙1 .GIS基础核查和基础划线在GIS室内，土建设置永久性的高程标准点，并提供基础中心线的控制桩位，其精度都在1mm以下，并经复查确定，监理认可。
基础核查和基础划线是必须严格控制误差的施工过程，务必做到准确无误，以确保GIS设备吊装就位有一个精确的参照标准，要严格满足厂家的精度要求。
1.1基础核查GIS基础采用预埋槽钢，要求基础预埋件高程误差为：每间隔基础预埋件水平最高和最低差不超过2mm，所有尺寸最大允许偏差为±3mm；条形基础不均匀沉降≤5mm；如果预埋槽钢沉降严重变形厉害，则必须对预埋槽钢进行处理，把变形控制在误差范围内。
1.2基础划线基础划线采用经纬仪和钢卷尺等测量工具进行。
按照GIS平面布置图和GIS基础图中注明的尺寸，将断路器中心线，主母线中心线及各个间隔中心线绘制单独从控制桩位返过来。
测量始终应采用同一把钢卷尺进行。
2. 设备开箱验收及附件清点2.1 设备开箱检验GIS设备运抵现场后，应检查以下项目：2.1.1 包装应无残损。
2.1.2 所有元件、附件、备件及专用工具齐全，无损伤变形及锈蚀。
2.1.3 瓷件及绝缘件应无裂纹及破损。
2.1.4 有氮气的运输单元，其压力值应符合产品的技术规定。
2.1.5 出厂文件及技术资料应齐全。
2.2 散件清点、保管GIS设备散件、附件、备件和装置性材料等种类繁多，数量大，附件材料进行详细登记。
开箱后，应认真清点，妥善保管，做到摆放、分类清晰，标识正确，以利安装。
3.GIS安装在制造厂已组装好的各部件在安装时不得随意拆卸。
若必须拆卸时，就先取得制造厂同意，或在制造厂派人指导下进行。
3.1 GIS主体元件安装3.1.1基准间隔就位以主母线BUS运输单元为最先就位设备，按照厂家提供的装箱清单及其设计处人员说明，将BUS单元包装箱开箱后吊入110KV GIS安装地点，再进行拼装。
3.1.1.1 为减少安装累积误差，确定主变进线为就位基准间隔，其它间隔应从主变进线间隔开始向两侧依次连接。
采用吊车、钢管、撬棍、千斤顶等工机具，将所有间隔主母线单元初步就位。
3.1.1.2采用水准仪、铅锤、千斤顶确定主母线中心标高，主母线中心线标高=基准间隔主母线装配实际中心尺寸+基础埋件最大正误差。
主母线两端法兰中心标高误差<±1mm。
3.1.1.3采用铅锤、千斤顶调整主母线中心位置，对中心线误差<±2mm。
3.1.1.4采用调整垫垫平底架，紧固支撑螺栓。
3.1.2 其它间隔对接3.1.2.1 将基准间隔与预对接间隔中预充氮气放掉，拆下对接法兰面封盖。
3.1.2.2 对主母线罐体通风送氧，罐内作业时，用氧气浓度表测定含氧浓度为1 8%以上方可进入。
3.1.2.3仔细清理好密封面、密封圈，检查所有导体、绝缘子、连接螺栓有无松动等异常。
3.1.2.4采用吸尘器、无毛纸、无水乙醇、无水丙酮清洁罐体内部，做到罐内干燥、洁净、无尘。
3.1.2.5采用上述施工方式将其他对接间隔初步就位。
3.1.2.6检测主母线对接触头尺寸，保证插入深度38±3mm3.1.2.7采用水平仪、铅锤、千斤顶调整预对接间隔主母线的中心位置保证中心位置偏差<2mm。
3.1.2.8采用定位销对接主母线法兰，以保证法兰对正，紧固连接螺栓。
3.1.2.9采用同样方式固定对接间隔。
3.1.2.10测量主母线回路电阻，实测值应小于1.2倍规定值。
3.1.2.11按照上述方式，安装其余间隔。
3.1.3 母线伸缩节安装伸缩节按功能分为安装调整用和温度补偿用两种。
安装调整用伸缩节，主要用于吸收因安装基础不平或安装孔距起差造成的误差。
温度补偿用伸缩节，主要用于因热胀冷缩、振动或其它外力作用而引起的管道和设备的小量位移。
具体安装调整方法必须依照厂家安装使用说明的要求进行。
3.2避雷器、电压互感器、进出线套管安装避雷器、电压互感器及进出线套管应在各部分安装完成后进行安装。
安装时要保证触头连接处可靠接触，安装前先装好内屏蔽罩及导电杆并将外均压环先套在套管上，套管上、下密封面按要求进行可靠处理。
3.3附件安装配件安装包括各气室的SF6充气管道的安装、气动操作机构的空气管道安装、外壳接地及二次配线等。
3.4 安装工艺3.4.1在各部分元件连接前，除去盆式绝缘子的保护罩，并用无毛纸蘸丙酮仔细擦洗盆式绝缘子表面及内部导体的表面，以保证其连接的密封有导体的可靠接触，并装上密封圈。
3.4.2安装密封圈拆下密封面保护罩，检查密封存面和密封的表面，粗糙度是否有磕碰损伤。
如果是轻微损伤，用1000号细砂纸或油石仔细打磨，如果情况严重，必须更换新件。
用无毛纸蘸酒精仔细擦洗封面，密封槽和密封圈。
3.4.3 法兰连接螺栓的紧固一律采用力矩扳手紧固，力矩值遵厂规。
3.4.4 更换吸附剂吸附剂极易受潮，因此安装在GIS气室内的吸附剂一定要经过烘干处理才可装入，烘干温度为280℃，烘干时间为24小时，烘干的吸附剂应放在密闭干燥的容器内冷却至室温后立即装入GIS内，在空气中暴露时间不得超过60分钟。
如果吸附剂装入GIS内，又不对密封罐立即抽真空，则超过4小时后应重新处理，再放入。
4.抽真空在GIS各元件形成独立封闭气室，且更换吸附剂后，即可进行抽真空，具体程序是：4.1.1 断路器气室的真空度在0.5乇及以下，其它分隔气室的真空度在1乇及以下，抽真空时必须设专人监护，以防止真空泵突然停止或因误操作而引起真空泵油倒灌事故。
4.1.2 保真空4小时后，真空检漏，如果4小时真空度上升1倍，属正常。
4.1.3 继续抽真空2小时后，向气室充注SF6气体，也可用气瓶经氧气减压器直到额定气压直接充注SF6气体0.5Pa为止（20℃）。
充注前，检查充气设备及管路应洁净，无水分，无油污，管路连接部分应无渗漏。
充气前，用SF6气体冲管，新充入SF6气体水分含量应<8mg/g。
5.检漏（定性检漏和定量检漏）要求年漏气量小于1%。
6. 测微水SF6气体隔室中充许含水量PPM（体积比）：气隔类型交接验收值：断路器气室< 150，其它气室<2507.GIS安装检测GIS成套组合电器作为一个整体，一旦两端部件固定，中间的部件几乎不可能发生独立位移。
应尽量避免安装后的返工或返修，否则，将前功尽弃。
因此，在安装过程中必须适时地对产品质量各安装质量进行检测，检测项目包括主回路电阻测量、漏气检测、微水检测及主回路交流耐压试验等。
各种检测与安装配合关系见附图七、GIS质量控制要点及保证措施（一）GIS安装质量控制核心三要素1.严格控制SF6气体中杂质的含量1.防SF6气体泄漏SF6气体泄漏是GIS电气设备最常见的质量问题，轻者设备需要经常补气，重者将导致外部水气渗入GIS内部气室危及设备正常运行或停止运行。
