煤矿综采工作面安装作业规程

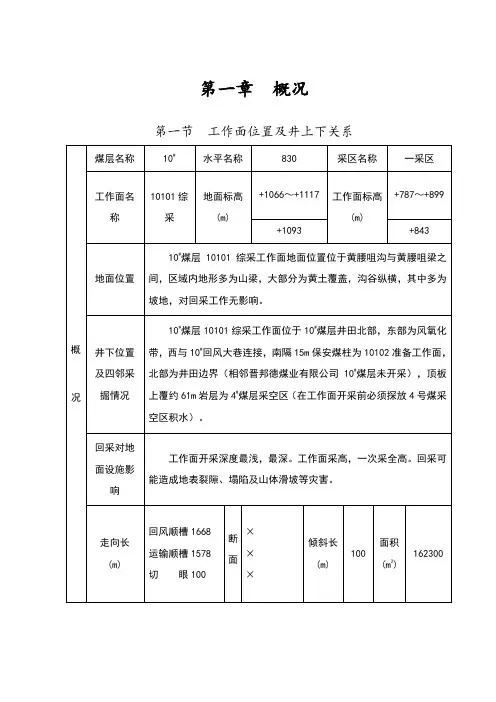

综采工作面作业规程完整
第一章概况第一节工作面位置及井上下关系第二节煤层一、煤层赋存10#煤层结构简单，煤厚相对稳定，有不稳定的夹矸出现，平均煤厚为，硬度系数f约为～，上距4#煤层约61m；直接顶为L1灰岩，厚4m左右，中部常夹薄层砂质泥岩或泥岩，坚硬不易垮落；局部发育黑色泥岩伪顶，厚左右，结构疏松，极易破碎，多随煤层开采而冒落，给管理带来困难并增大煤的灰分。
二、储量第三节煤层顶底板顶、底板岩性特征表：附图1：煤层顶底板综合柱状图第四节地质构造一、断层及其对回采的影响根据10101运输、回风顺槽掘进揭露情况分析，该综采工作面地质构造简单，煤层走向为东北—西南，倾向西南，煤层倾角4°～16°，平均14°左右，经过掘进巷道揭露，本工作面回采范围内共有2条断层，构造详细情况见下表：二、褶曲情况及其对回采的影响该工作面的回风顺槽掘进至260米，运输顺槽掘进至280m时，煤层出现较大起伏，褶曲发育，倾角局部在20°左右，煤层厚度变薄，长约220m，渡过后，煤层厚度恢复原样。
该段影响将来回采的正常推进，需对工作面采取防滑、防窜矸措施。
三、其它地质因素对回采影响1、煤层直接顶为L1灰岩，硬度系数在之间，在回采过程中顶板不易自然垮落，需采取强制性放顶措施。
2、10101回风顺槽掘进1670m时，揭露分氧化带，顶板发生变化无层理，均为黄土与碎块石，不定时的向下冒落。
故在初采放顶的过程中，工作面可能有黄土、碎石涌入，影响正常的回采推进，需编制初采、初放专项安全技术措施。
附图2：10101综采工作面地质剖面图第五节水文地质一、水文地质概况根据山西地宝能源有限公司为我矿编制的《矿井水文地质类型划分报告》确定我矿水文地质类型划分为中等。
10101综采工作面位于石炭系上统太原组，主要含水层为岩溶裂隙水，含水层主要为间夹碎屑岩中的3～4层石灰岩，赋存段距40m左右，含水层主要接受大气降水补给，富水性较弱，单位涌水量约为 L/s·m，渗透系数为d，水质一般为HCO3·SO3-Ca·Mg·Na型，硬度小于150mg/L，矿化度L，预计不会影响回采工作正常施工。
煤矿综采工作面安装作业规程
车集煤矿综采工作面安装作业规程目录第1章工作面概况5第2章工作面安装工程量5第3章设备运输路线6第4章安装准备工作6第5章设备安装与回撤10第6章设备安装与回撤要求20第7章工作面安装期间通风系统20第8章工作面供电系统22第9章工作面供、排水系统22第10章工作面避灾路线23第11章安全技术措施23第1章工作面概况2513工作面位于25采区南翼最上部，西为风氧化带防水煤柱，北为25轨道上山保护煤柱，东为设计的2511工作面，南为火成岩边界。
2513工作面走向长度645-705m，倾斜长56-126m，煤层倾角10-22°，平均倾角15°。
切眼内支架采用后退式安装，工作面安装设备见工作面安装工程量。
第2章工作面安装工程量1准备工作量1.1安装各种绞车共计13部。
1.22513上巷、切眼共计铺道950m。
1.3安装临时乳化液泵站及电源：XRB-80型乳化液泵2台，配套乳化液箱1台，铺设高压供液管路220m(从乳化液泵站经过切眼铺至切眼下口向外30m)。
1.4BZX-4/127综保3台，用于两顺槽通讯信号和照明。
1.5运输路线的信号系统。
1.6安装运输系统的安全设施。
2生产系统安装2.1上巷2.1.1移动设备列车：2.000011.1.1里侧电缆车1辆，外侧电缆车1辆。
2.000011.1.2KBSGZY-630/6/1.14kV型变压器2台。
2.000011.1.3WRB-200/31.5型乳化液泵2台，配套乳化液箱1个。
2.000011.1.4KBZ-400型馈电开关1台，QJZ-4×315/1140型组合开关3台，BZX-4/127型照明综保1台。
2.000011.1.5供液进回液高压胶管各1趟。
2.000011.1.6专列照明10盏。
2.1.2通讯系统：安装KTC101载波通讯、控制、保护1套，线路长1300m，其中主机、电源1套，载波电话13台，闭锁7台，带闭锁电话7台，智能终端1台。
综采工作面安装支架作业规程
综采工作面安装支架作业规程1. 规程目的为确保综采工作面的安全、高效运行，保障采矿工人的生命财产安全，制定本规程。
2. 适用范围本规程适用于综采工作面安装支架的作业过程中，所有的操作人员必须严格遵照本规程进行操作。
3. 作业前准备1.安排好施工工序，确保施工过程顺利。
2.对施工现场进行检查，保证有良好的通风、照明、排水等设施，并消除存在的安全隐患。
3.确认工作面的支护方案是否符合要求，如支架数量、种类、比例等。
4.检查安装支架和支柱是否齐全、完好，其使用寿命是否在规定范围内。
5.为所有参与施工人员提供必要的安全生产培训，增强安全意识和技能。
4. 作业流程1.确认支架的摆放位置和数量，依据施工方案，在作业面内进行严密的钻孔、安装支架和支柱的工作。
2.将支架和支柱严格按照规范组装，拼装完成后进行检查并修补不合格的部分。
3.安装完成之后，吊装或其他方式对支架与履带机之间的卡接管进行联通，并进行检查确保联接紧密，无斜轮现象。
4.针对特定的作业环境，确保支架和支柱使用的稳定，适应性强，能够满足安装条件并配合作业面系统的要求。
5.安装支架和支柱之后，进行支架高度、宽度等方面的校验，并对安装后的支架和支柱进行标记和记录。
5. 作业后收尾1.拆除无用的支架和支柱，并对拆除前的部分进行记录和检查确认。
2.进行作业后的整理和清理，清除运输、操作和修缮过程中产生的垃圾和废品，保持工作面整洁。
3.将记录、绘图和文档等资料整理归档并及时上传到作业面的记录系统中，以备后续使用。
6. 注意事项1.进行操作前应注意安全，确认支架和支柱无任何质量问题和损坏现象。
2.操作人员必须严格按照本规程操作，防止采煤机脚下支柱顶起。
3.严禁采用其他方式替代安装支架作业，以免造成不必要的安全隐患。
7. 结束语本规程的制定是为了确保综采工作面的稳定、高效、安全生产，保障采矿人员的安全和健康。
所有从事相关作业人员必须认真执行。
如有问题，欢迎随时提出并及时修改完善。
煤矿综采作业规程
煤矿综采作业规程————————————————————————————————作者：————————————————————————————————日期：工作面简介该工作面地面位置：位于内蒙古自治区鄂尔多斯市伊金霍洛旗，束会川以西，治沙站林场以北一带。
盖山厚度80米左右。
井下位置：位于5-1煤层西盘区西翼，东～南为5-1煤层实煤区，北为西运输大巷，西为1503机掘巷。
5-1煤层结构简单，赋存形式为一向南西倾斜的单斜构造，煤层平均厚度2.1米，采后地面将会产生裂缝。
该工作面使用MG-170/410－WD采煤机落装煤，使用SGZ-630/180型运输机。
第一章：概况第一节：工作面位置及井上下关系一、1501工作面位置及井上下关系见表1。
第二节：煤层结构情况一、本工作面开采煤层情况见表2。
表二：煤层情况表煤层厚度（米）1.8～2.5煤层结构简单煤层倾角（度）1－30煤层硬度（f）2.1 20 3可采指数1 变异系数（﹪）稳定程度稳定煤质为特低灰、特低硫长焰煤。
煤种牌号：CY41第三节：煤层顶底板情况一、开采煤层顶底板情况见表3表三：煤层顶底板情况表煤层顶底板情况顶板名称岩石名称 厚度(m) 岩性特征老顶 砂质泥岩 15.3 深灰色砂质泥岩直接顶 砂质泥岩 6.0深灰色砂质泥岩或细粒砂岩伪顶 粉砂岩 0.1～0.5 深灰色局部赋存 直接底粉砂岩3.0灰褐色、含植物根部化石第四节：地质构造一、断层基本没有，对综采影响不大。
第五节：水文地质一、含水层（顶部和底部）分析该工作面水文地质条件简单，含水岩组可划分为两大类：即松散岩类孔隙潜水含水岩组和碎屑岩类孔隙、裂隙潜水~承压水含水岩组。
二、其它水源的分析煤层情 况描述5-1＃煤层结构较简单，厚度稳定，煤层为1.8-2.5m ，平均煤厚2.1m 。
局部含一层夹矸。
区域评定为稳定煤层，埋深68.37～91.63m 。
倾角0～3度。
该工作面碎屑岩类含水岩组中，火烧岩体裂隙潜水承压水，有其特殊性。
综采工作面安装规程
目录第一章工作面概况 (3)第二章水害评价...............................................................错误！未定义书签。
第三章安装主要设备及工作量.. (4)第四章劳动组织 (4)第五章安装前准备工作 (4)第六章危险源辨识 (5)第七章运输系统及绞车提升能力验算 (5)第八章设备安装具体措施和施工步骤 (7)第九章施工安全技术措施 (18)第十章避灾路线 (23)附件1 施工时正规操作程序及自醒互醒内容附件2 灾害预防附件3 危险工序“自醒互醒”与“安全站位”规定附件4 正规操作程序、自醒互醒内容及手指口述、安全确认内容附件5 项目部工伤预案执行程序附件6 磨田矿2467工作面安装规程考试题附图1 磨田矿2467工作面绞车布臵图附图2 磨田矿2467工作面避灾路线图附图3 磨田矿2467工作面煤层柱状图第一章工作面概况磨田矿2467工作面切眼长70m，切眼净高2米，切眼净宽不低于6m，切眼内最大坡度为52°，切眼采用锚带网+锚索+双排单体联合支护，煤壁采用单体+竹笆支护，上部预留5米高档普采，该工作面共需要安装ZQY2800/12/30型支架45架，ZTH11400/15.5/25型支架3架，SGZ-630/220型刮板运输机1部， MG160/375-WD1型采煤机1部，安装DSJ80/40/2×40型皮带1部，安装DTL80/2×200型皮带1部，安装SZZ630/75转载机1部，及工作面供电。
第二章水害评价2467工作面位于二水平24（1）采区，对应的地面标高﹢115～﹢150m，地面主要为茶山、少量旱土，井下标高﹣248～﹣300m，煤层比较稳定，没有大的地质构造，但局部有变薄现象。
所采的煤层为6煤层，6煤层呈黑色，暗金属光泽，重胶结裂隙发育，以铁块煤为主，煤层走向N20°～E60°，倾向S70°～E30°，煤层倾角21°～52°，平均倾角36°。
综采工作面安装作业规程
综采工作面安装作业规程 (3)第一章综采工作面设备安装类型及安装程序 (3)第二章绞车的选型安装与质量要求 4综采工作面安装作业规程为了保障综采工作面设备安装过程中的安全，防止事故的发生，确保施工的工程质量能够达到质量标准，根据我矿的实际情况，结合集团公司和我矿每年综采工作面设备的安装经验，依据2001年版《煤矿安全规程》及各项安全文件的有关规定，特制定本作业规程，指导我单位的综采工作面安装工作，望认真遵照执行。
第一章综采工作面设备安装类型及安装程序一、设备类型根据我矿当前设备状况，综采工作面安装设备类型如下表：名称型号型号型号支架ZF2400-24/16 G320-32/13 QY250-32/13运输机SGD-730/320 SGZ-730/320 SGD-630/320转载机SGD-730/110 SGZ-730/90 SGW-40T破碎机LPS1000乳化液泵DRB-200/31.5 MRB-125/31.5移变KSGZY-500/1140皮带机SJ-80 SDJ-150二、设备的安装程序1、工作面设备。
工作面运输机——支架——采煤机2、机巷设备转载机——破碎机——移动变电站——乳化液泵站——皮带机第二章绞车的选型安装与质量要求一、运输绞车的选型1、绞车是根据F< P来选型的注：P、绞车的最大牵引力F、提升重物所需的牵引力2、配绳是根据〈煤矿安全规程〉第401条专为升降物料安全系数最低6.5来效核的即：M=Q破/F>=6.5来选择Q破：配绳的最大破断拉力F：即提升重物所需的牵引力3、矿用设备资料查绞车的技术特如下表绞车型号电动机功率最大牵引力（T）标准配绳（mm）平均速度JD—11.4 11.4 1.0 12.5 0.73JD—25 25 18.02 16.5 1.086JD—40 40 29.4 18.5 1.31JD—5 7.5 49 15.5 0.17JD—14 17 140 21.5 0.095JD—14 11 137.2 21.5 0.13JD—20A 22 196 24.5 0.106二、绞车的安装绞车随工作面的回采而搬迁，故要求支护方法要简便，安全，可靠，所以采用打压车柱和拴留绳的方法，留绳卡好后，应将绞车勾头拴到绞车前霸王桩上，点动开车使留绳拉紧后，在绞车底座上前后打好四根压车柱，要求后两根压车柱垂直顶底板，前两根压车柱向前倾斜10度左右，同时要求滚筒从上面出绳，以保证压车柱子能充分的发挥作用。
15302综采工作面安装作业规程
编号：ZA-GC-2011-002贵州发耳煤业有限公司15302综采工作面安装作业规程编制人：区长：施工单位：综机安装工区编制时间：2011年4月25日执行时间；审批人员签字技术科：年月日综采办：年月日安检科：年月日调度室：年月日机电科：年月日通防科：年月日地测科：年月日副总工程师：年月日批准人：年月日审批意见1、严格执行设备交接单制度，在运搬工区将15302综采工作安装的设备运至三中车场上平台后，对设备进行详细检查，并按规定填写设备交接单。
2、15302综采工作面安装期间，提升运输严格执行封闭管理。
3、严格执行停送电制度。
4、提升运输严格执行“行人不行车，行车不行人”制度。
目录一、工作面概况 (1)二、设备安装工作量 (1)三、准备工作 (1)四、设备运输路线 (1)五、工作面设备安装工艺与方法 (2)六、设备安装完好标准与质量要求 (7)七、试运转 (9)八、避灾路线 (10)九、绞车、钢丝绳安全系数验算 (10)十、安全技术措施 (11)附表：1、15302综采工作面设备安装明细表2、15302综采工作面安装用绞车参数表附图：1、15302综采工作面安装用绞车布置示意图2、第一组液压支架安装示意图3、中间液压支架安装示意图4、最后一组液压支架安装示意图5、煤机机窝抬梁支护示意图6、15302综采工作面安装期间供电系统图7、15302综采工作面安装期间避灾路线示意图一、工作面概况15302为倾斜长臂综采工作面，采面东部位于FJ1006断层边缘，采面西部为15304工作面，北部为10302专用运煤巷及10302运输联络巷，南部为15302切眼及切眼联络巷。
运顺掘进期间揭露F100F101F102断层对工作面回采影响较大。
回顺为沿空留巷巷道，采用砌块、单体一字梁支护措施留巷。
预计采止线位置回顺至10302专用运煤巷83m，运顺距10302专用运煤巷118m。
15302运输顺槽总长度582m，矩形断面，净宽4200mm,巷高2400mm,净断面积10.73m2，顶部及一帮锚网支护。
30108综采工作面安装作业规程
编号：ZA-GC-2011-001 贵州发耳煤业有限公司30108综采工作面安装作业规程编制人:区长:施工单位：综机安装工区编制时间：2011年2月10日执行时间;I审批人员签字技术科：年月日综采办：年月H 安检科：年月H 调度室：年月日机电科：年月H 通防科：年月H 地测科：年月H 副总工程师：年月日批准人：*月*审批看法1、切眼中替换棚腿所用的抬棚必需采纳“一梁四柱”进行支护。
2、支架在调向过程中移动过的范围，必需刚好补打单体。
3、斜巷停车时，必需至少打两个卡轨器拦住车辆。
4、支架车跳道时∙，必需刚好汇报调度室；处理支架车跳道时，区队跟班领导必需在现场指挥处理。
5、切眼下口30米范围内安装支架时，必需保证有2对抬棚的支护范国（12米）。
6、安装时，支架运输路途严格执行封闭式管理。
附表：1、30108综采工作面设备安装明细表2、30108综采工作面安装用绞车参数表附图：1、30108工作面安装用绞车布置示意图2、第一组液压支架安装示意图3、2#〜20#液压支架安装示意图4、21#〜120#液压支架安装示意图5、最终一组液压支架安装示意图6、煤机机窝抬梁支护示意图7、30108工作面安装期间供电系统图8、30108工作面安装避灾路途示意图一、工作面概况30108工作面位于三采区上部30302采空区正上方，北起30108运输顺槽,南止30108回风顺槽，西起30108措施巷，东止30108切眼，工作面平均走向长为367.3m,倾斜宽180.3m。
30108工作面南面为已回采结束的30301采空区（2005年6月20日回采结束），1煤层无开采历史；东面为1煤层防水煤柱线，切眼距1煤防水煤柱线平距22〜33m,煤层最小埋深为49m,且有开采历史悠久的老窑，切眼距老窑井口平距27Om左右；西面为30108措施巷、三采区皮带下山、回风上山（30108措施巷距三采区回风上山最小平距为2.5m）；北面为已回采结束的30101（2006年11月20日回采结束）及30306采空区（2009年6月25日回采结束），工作面正下方为30302采空区（2005年3月20日回采结束）。
12502综采工作面作业规程
1 工作面概况1.1 工作面范围内外及上、下层的采掘情况12502工作面位于南五采区北东翼，西南为南五2#煤材料斜坡及910东大巷，北东侧实体间隔30m为12108采空区，北西侧58m 为12112采空区。
1.2 地表位置及影响本工作面对应地表位于杏园芪梁东部，主要露地层为n2地层，盖山厚度340～401m，平均389m。
该工作面地表无重要建筑物，回采对地面影响不大。
1.3 煤层赋存情况本工作面所采煤层为二迭系下统山西组2#煤层，煤层厚3.10～3.60m，平均厚度3.38m；煤层倾角1 °～12°，平均2°；属稳定可采近水平中厚煤层，煤层结构复杂，结构为0.31（0.24）2.83。
工作面工业储量为436895t，可采储量372524t，煤的容重1.32t/m3。
1.4 顶、底板情况附：综合柱状图（见附图1）1.5 地质构造情况煤层产状较平缓，平均倾角2°，最大倾角12°；本工作面在掘进过程中共揭露6条正断层，2条逆断层，其中F12502—4、F12502－5、F12502－6对回采影响较大。
1.6 水文地质本工作面轨道巷里程23m~488m外侧32m为12108采空区，经探放，已无积水，受2#煤老顶S5砂岩及上部K4砂岩含水层影响，工作面局部有淋滴水现象，在工作面及轨道巷低洼处汇聚，对生产运输产生一定影响。
工作面正常涌水量为3m3/h，最大涌水量为5m3/h。
1.7 工作面瓦斯涌出量、煤尘爆炸指数本工作面绝对瓦斯涌出量23.73 m3/min，煤尘爆炸指数为23.3%,属Ⅰ类自燃煤层，自燃发火期为60天。
1.8 巷道布置及工作面参数皮带巷经转运巷、南五2#煤皮带下山、南五2#煤煤仓、910东大巷、910南大巷形成运煤系统。
轨道巷经12502转运巷、12502运输联巷、南五2#煤进风轨道下山、南五1#暗斜与910东大巷、南大巷形成运料系统。
附：工作面平面图（见附图2）两巷断面图（见附图3）2采煤方法2.1 采煤方法本工作面采用倾向长壁后退式一次采全高全部垮落法的综合机械化采煤方法。
综采工作面安装支架作业规程
综采工作面安装支架作业规程综采工作面是煤炭采矿的重要环节，安装支架是保证工作面安全稳定的关键措施。
本文将介绍综采工作面安装支架作业规程，以提高安装支架的作业效率和安全性。
一、安装支架前的准备工作1. 确定安装支架的型号、规格和数量，检查配件是否完备。
2. 检查工作面的地质情况和支架的设计安装要求，做好防止地层突水、冒顶、落石等情况的应对措施。
3. 安排好作业人员和具体作业计划，明确任务和责任。
4. 严格执行安全操作规程和各项安全措施，做好灭火器材和疏散通道等安全设施的配备。
5. 清理综采工作面内的杂物，保持作业现场干燥、通风、亮堂。
二、支架的组装1. 规划好支架的组装位置和方向，根据需要铺设防滑垫。
2. 拆卸支架配件以进行组装，按照说明书逐步安装。
3. 检查支架构件是否连接正确牢固，扭力是否足够，并用塞钉等工具固定连接件。
如果有问题，必须立即更换或修复。
4. 适时为支架喷上磨合油，以提高其运转效率。
5. 完成支架组装后，进行全面检查和试运转，确认性能正常后移动至安装位置，做好安全备份。
三、支架的安装1. 根据支架设计方案，确定支架的固定点位和安装方向。
2. 将支架按照规定位置安装，确保支架表面与地面平齐，支架各部分之间的间隙不超过规定范围。
3. 用扭力扳手或其他工具将支架撑开，调整支架高低水平，确保支架牢固稳定。
4. 安装支架时要注意防止其倾斜或杆木弯曲，要根据需要适时加强支撑、牢固固定或紧缩杆木，保证支架整体质量和稳定性。
5. 安装结束后进行功能性检查，确认支架性能正常，可以投入使用。
四、安全预防措施安装支架作业存在一定的安全风险，必须采取有效措施降低事故发生风险。
1. 严格执行煤矿安全操作规程和各项安全措施，做好灭火器材、自救器材、疏散通道等设施的配备和使用。
2. 做好地质预报和支架选择工作，确保安装支架的质量和安全性。
3. 做好瓦斯浓度监测工作，防止瓦斯爆炸事故发生。
4. 安装支架时，要严格按照规定的操作程序进行，避免操作疏忽、违反规程和逆天顺工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
车集煤矿综采工作面安装作业规程目录第1章工作面概况5第2章工作面安装工程量5第3章设备运输路线6第4章安装准备工作6第5章设备安装与回撤10第6章设备安装与回撤要求20第7章工作面安装期间通风系统20第8章工作面供电系统22第9章工作面供、排水系统22第10章工作面避灾路线23第11章安全技术措施23第1章工作面概况2513工作面位于25采区南翼最上部，西为风氧化带防水煤柱，北为25轨道上山保护煤柱，东为设计的2511工作面，南为火成岩边界。
2513工作面走向长度645-705m，倾斜长56-126m，煤层倾角10-22°，平均倾角15°。
切眼内支架采用后退式安装，工作面安装设备见工作面安装工程量。
第2章工作面安装工程量1准备工作量1.1安装各种绞车共计13部。
1.22513上巷、切眼共计铺道950m。
1.3安装临时乳化液泵站及电源：XRB-80型乳化液泵2台，配套乳化液箱1台，铺设高压供液管路220m(从乳化液泵站经过切眼铺至切眼下口向外30m)。
1.4BZX-4/127综保3台，用于两顺槽通讯信号和照明。
1.5运输路线的信号系统。
1.6安装运输系统的安全设施。
2生产系统安装2.1上巷2.1.1移动设备列车：2.000011.1.1里侧电缆车1辆，外侧电缆车1辆。
2.000011.1.2KBSGZY-630/6/1.14kV型变压器2台。
2.000011.1.3WRB-200/31.5型乳化液泵2台，配套乳化液箱1个。
2.000011.1.4KBZ-400型馈电开关1台，QJZ-4×315/1140型组合开关3台，BZX-4/127型照明综保1台。
2.000011.1.5供液进回液高压胶管各1趟。
2.000011.1.6专列照明10盏。
2.1.2通讯系统：安装KTC101载波通讯、控制、保护1套，线路长1300m，其中主机、电源1套，载波电话13台，闭锁7台，带闭锁电话7台，智能终端1台。
2.1.3照明系统。
2.2工作面2.2.1ZY2200-13/32型液压支架共计106台，其中里切眼安装47台，外切眼安装59台，MG160/375-W采煤机1部，SGZ-630/320刮板输送机1部，长128m，其中里切眼安装57m，剩余71m中部槽安装在外切眼。
2.2.2工作面压风、供水管路各1趟用Φ25高压胶管，各100m。
2.3下巷2.3.1安装SZZ-630/90型转载机1部。
2.3.2安装PLM-500型破碎机1部。
第3章设备运输路线转载机、破碎机、采煤机等设备的运输路线：地面场地→副井→井底车场→南翼轨道运输大巷→25轨道上山→2513上巷车场→2513上巷→2513外切眼→2513上巷里段→2513里切眼。
里切眼47台液压支架、工作面刮板输送机等设备的运输路线：2508工作面→25轨道上山→2513上巷车场→2513上巷→2513外切眼→2513上巷里段→2513里切眼。
外切眼59台液压支架及配套的刮板输送机中部槽等设备的运输路线：2508工作面→25轨道上山→2513上巷车场→2513上巷→2513外切眼。
设备列车的运输路线：2508工作面→25轨道上山→2513上巷车场→2513上巷。
第4章安装准备工作1地面准备1.12513工作面所安装的需从地面入井的设备都必须在地面进行检修和调试，确保各设备性能稳定、可靠后，方可下井安装使用。
1.2加工、领取安装工作面设备所需要的各种工器具和材料。
1.3领取、检查工作面安装所需要的绞车、开关、电缆，编号装车入井并运输到位。
1.4准备足够数量的平板车、花车、矿车等，并准备相应数量固定支架用的卡具、钢丝绳及配套螺丝和车辆连接所使用的插销、三链环等。
车辆连接所使用的插销、三链环必须采用标准件。
1.5组装调试准备工作结束后，及时进行设备的解体、装车，并根据运输路线、安装顺序进行编号，且标明方向，入井时按顺序和方向吊装上道。
1.6对随机配备的小配件分类、分部件进行清点，专门包装好，专车入井，交由井下仓库专人看管，避免丢失。
1.7入井前，所有的电缆、高低压胶管、水管及油管的接头要加以封堵和用纱布缠裹保护，以免进灰尘或损坏。
1.8入井前，各类电气开关和机械部件都要捆绑牢固，避免在运输过程中发生碰撞，造成损坏。
对运输过程中可能发生碰撞导致损坏的设备都要采取防护措施，加以保护。
1.9入井前，对所有车辆上固定设备用的卡具和其它固定设施进行全面检查，合格后方可入井。
1.10所有参加安装人员必须学习、熟悉各设备的结构、性能等。
2井下准备2.1设备入井前，组织有关人员对运输设备所经过的巷道、轨道进行认真检查，确保车辆两侧和上部空间符合规程规定，所有妨碍综采设备车辆正常通行的管路、电缆和设备等及时整改，确保车辆能安全通行。
2.2设备入井前，组织有关人员对2513工作面上巷及切眼的支护状况进行认真检查验收，不合格的及时整改，满足安装要求。
2.3考虑处理车辆掉道等因素，巷道顶板距轨面净高要大于2.0m，切眼内顶板距轨面净高要大于2.4m，运进支架前，先认真检查设备运输路线，对不合格的巷道采取相应措施及时整改，确保畅通。
2.4安装XRB-80型临时乳化液泵(流量80L/min)2台及配套乳化液箱(安装在上巷里段巷道较宽处)、高压管路、电气开关等，对临时乳化液泵及配套乳化液箱、高压管路、电气开关等设备进行检修，保证设备完好，高压管型号及布置要满足要求。
2.5铺设2513上巷及切眼内轨道(22kg/m)950m，并对运输路线轨道铺设的工程质量进行认真检查，并按标准安装运输路线上的安全设施，保证齐全可靠，日常做好检查，发现隐患及时处理。
2.6安装运输系统的13部绞车，并形成运输线路的信号系统。
2.7安装工作面期间，做好2513工作面两顺槽的排水工作。
2.8根据现场情况，提前对上巷部分地段进行加固。
支护方式为钢棚支护时，可在原架设钢棚下支设点柱。
架设点柱时，注意保护巷道内管线，同时不能妨碍运输，点柱与轨道距离不得小于350mm。
2.9提前将外切眼内的影响运输的支护棚棚腿进行整改，整改期间坚持“先支后撤”的原则，保证棚腿与轨道间距不得小于400mm。
3绞车准备3.1根据工作面设备运输路线及巷道坡度的实际情况，确定布置各类型绞车共13[换行]部(见附图1:2513工作面安装绞车布置平面示意图)。
3.2绞车布置明细见下表。
3.1组织人员检查各绞车信号是否齐全，基础(地锚)是否稳固，绞车的压、戗柱是否齐全牢靠，各钢丝绳、钩头、保险绳是否合格。
4绞车提升能力校核工作面安装所用提升、下放绞车型号共有共有SDJ-28、SDJ-14、SQ-80三种，钢丝绳直径有Φ21.5mm和Φ26mm两种。
在2513工作面安装中，根据现场实际情况，2#绞车拉力最大，运输坡度最大，4#绞车拉力最小，10#绞车在使用Φ21.5mm钢丝绳的绞车中运输坡度最大，因此，只需以上三部绞车的提升能力和钢丝绳的安全系数能满足要求，则其它绞车的提升能力和钢丝绳的安全系数能满足要求。
现对2#绞车、4#绞车和10#绞车在最大提升坡度时绞车的提升能力和钢丝绳的安全系数进行校核如下：校核公式(1)：F1=(Q1+Q2)(sinα+fcosα)M=F2/F1。
其中公式中：F1—绞车需用拉力(t)F2—钢丝绳破断力(t)Q1+Q2—支架与平板车合重，取8.5tα—运输巷道坡度(°)f—车轮与轨道摩擦系数，取0.02M—钢丝绳安全系数(≥6)4.12#绞车提升能力校核型号SDJ-28，慢速档最大牵引力28t，快速档最大牵引力4t。
按最大坡校核，钢丝绳直径为Φ26mm，钢丝绳的破断力为48t，巷道最大坡度为24°，用于2513上巷外段提升设备，一次最大提重8.5t，以上数据带入公式：F1=8.5×(sin24°+0.02cos24°)=3.6t6根据以上验算，可以确定2#绞车提升能力及钢丝绳安全系数均能满足要求。
4.24#绞车提升能力校核型号SQ-80，最大牵引力为6t。
按最大坡校核，钢丝绳直径为Φ21.5mm，钢丝绳的破断力为34.8t，巷道最大坡度为16°，用于2513上巷牵引设备，一次最大提重8.5t，以上数据带入公式：F1=8.5×(sin16°+0.02cos16°)=2.5t6根据以上验算，可以确定4#绞车提升能力及钢丝绳安全系数均能满足要求。
4.310#绞车提升能力校核型号SDJ-14，慢速档最大牵引力14t，快速档最大牵引力2.1t。
按最大坡校核，钢丝绳直径为Φ21.5mm，钢丝绳的破断力为34.8t，巷道最大坡度为16°，用于2513里切眼下放设备，一次最大提重8.5t，以上数据带入公式：F1=8.5×(sin16°+0.02cos16°)=2.5t6根据以上验算，可以确定10#绞车提升能力及钢丝绳安全系数均能满足要求。
根据以上验算可以得知2#绞车、4#绞车和10#绞车的提升能力及钢丝绳安全系数均能满足要求，因此在2513工作面安装过程中使用的13部绞车的提升能力及钢丝绳安全系数均能满足要求。
第5章设备安装与回撤1设备运输及安装顺序工作面安装主要设备有：下巷转载机、破碎机，工作面输送机、支架、采煤机，上巷设备专列。
根据2513工作面巷道布置及现场实际情况，确定以下安装顺序：1.1按照转载机机头、转载机中部槽、破碎机、转载机机尾的顺序将转载机部件运入，并按顺序从切眼下口外30m处往里依次摆开，由检修班职工进行转载机组装。
1.2运入下巷超前支护用的单体支柱和п型梁，码放在下巷合适位置，不得影响转载机组装。
1.3在安装转载机的同时可进行里切眼刮板输送机的安装(从机头开始安装，自里切眼下口依次向上安装)。
先运输和安装刮板输送机机头、过渡槽及配套的电缆槽，再安装输送机中部槽，穿插运入电缆槽等配套设备，电缆槽可滞后支架10架安装，也可待支架安装结束后集中安装。
每安装9节中部槽，要安装1节观察槽。
视情况可待里切眼刮板输送机中部槽安装到位后，再进行支架安装(从里切眼下口开始安装，依次编号1#-47#)，也可支架滞后刮板输送机中部槽5节以上进行安装。
1.4在里切眼刮板输送机中部槽安装至20#架左右时，运入采煤机部件，将采煤机部件卸车在煤壁侧，由检修班职工进行采煤机组装。
1.5待里切眼支架安装结束后，运入刮板输送机机尾进行组装。
1.6里切眼所有设备安装结束后，运入上巷里段超前支护用的单体支柱和п型梁，码放在合适位置。
然后拆除上巷里段轨道。
1.7将13#、10#、9#、8#绞车及其配套设备回撤，将11#、12#绞车及其配套设备回撤并运输至外切眼安装。
