气体灭火泄压装置说明书
2、
结构图
规格尺寸
型号
外形尺寸
泄压面积
A
B
C
A1
A2
B1
B2
XWZ12/
630
330
210
480
550
250
253
㎡
XWZ25/
830
420
210
680
750
350
353
㎡
动作压力
1100Pa（出厂设定值）
动作精度
±100Pa
4）服务原则：按国家有关法律规定产品实行三包，在保修期内供方将免费维修和更换因质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由使用单位人为因素造成的设备损坏，供方维修或提供的配件均按成本价计。
5）培训：为使用单位培训人员，使其了解装置的工作原理，能熟练的操作装置，并能解决常见问题。
安装
规范要求：泄压装置宜设在外墙上，若用于七氟丙烷灭火系统，应设于防护区净高2/3以上。
3.2.1
型 号
有效泄压面积
预留洞口尺寸（L×H）(mm)
XWZ12/
㎡
560×270
XWZ25/
㎡
760×3Leabharlann 03.2.241）安装过程中要求轻拿轻放，避免泄压装置外观表面受损，严禁野蛮施工，以避免泄压装置变形而造成结构和性能的破坏。
装置材质
冷轧钢板，表面静电喷塑
动作原理
当火灾发生时，气体灭火系统启动，喷放灭火剂灭火，防护区内的压力随之升高。当压力上升至设定值时，泄压执行机构迅速将叶片从关闭状态转变为开启状态，防护区压力释放，使防护区结构不至破坏。当防护区压力下降至设定值以下时，泄压机构复位，叶片关闭。
3
选型
泄压装置的选型：根据灭火系统设计规范，可计算出防护区泄压口的面积，根据计算出的面积可选用不同型号的一个或多个泄压装置。
技术文件
泄压装置(机械型)
使 用 说 明 书
长沙磐龙安全系统设备有限公司
PAVLNINC.
1、概述
越来越多的重要场所采用气体灭火进行防护，为了保证灭火成功，气体灭火系统保护区在灭火剂释放过程中要求防护区保持密闭状态，同时保证防护区内的门窗及结构的完整性。
本公司生产的机械型泄压装置也称自动泄压口，安装在灭火防护区墙体上，平时呈关闭状态，当气体灭火系统对防护区实施灭火时，泄压装置在一定压力下自动打开泄压，确保防护区安全；当压力降低到一定值时，泄压装置自动关闭。
公司名称：长沙磐龙安全系统设备有限公司
公司地址：长沙宁乡金洲新区磐龙工业园
公司网址：公司电话：8
邮政编码：410007
企业QQ：19
值班手机：
2）安装过程中，加强对面板的保护。
3）每年应对泄压装置的状态进行检查，以保证泄压装置的工作可靠性能。
5
1）服务宗旨：诚信、快速、高效、周到。
2）服务目标：优质产品，诚信为本，客户至上，服务周到。
3）服务效率：保修期内或保修期外如装置出现故障，供方在接到通知后，维修人员在最短的时间内到达现场，为需方快速排除故障。
七氟丙烷灭火装置产品说明书(悬挂式感温型)
WORD 格式可编辑专业技术分享·技术文件七氟丙烷灭火装置使 用 说 明 书 悬挂式感温型目录1、概述 (1)1.1系统简介 (1)1.2应用场所 (1)1.3灭火药剂 (1)1.4安全警告 (1)2、灭火装置结构图 (2)3、启动方式 (2)4、主要技术参数 (2)5、灭火装置主要部件 (3)5.1悬挂支架 (3)5.2灭火剂储瓶 (3)5.3容器阀 (3)6、安装、调试 (4)6.1安装准备 (4)6.2安装 (4)7、维护、保养 (4)7.1日常（运行时）维护、保养 (4)7.2季度维护、保养 (5)7.3年度维护、保养 (5)7.4维修 (5)8、注意事项 (5)9、售后服务 (5)1、概述1.1系统简介悬挂式感温型七氟丙烷灭火装置由灭火剂储瓶、容器阀（喷头、感温玻璃球与容器阀融合一体）、压力信号器、悬挂支架等组成，不需安装灭火剂输送管道，不需设置专用的储瓶间，不用与火灾报警系统联动，采用悬挂或壁挂式安装，当火灾发生时，感温玻璃球破裂，容器阀开启，直接向防护区喷射灭火剂，灭火剂无管路损失，灭火速度更快、效率更高。
1.2应用场所本装置主要适用于以下火灾：1）固体表面火灾；2）液体火灾；3）灭火前能切断气源的气体火灾；4）电气火灾；典型引用场所：主要适用于空间小的库房、电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重工业设备、博物馆和艺术馆、图书馆、档案馆、贵重物品库、应急电力设施、易燃液体存储区、洁净厂房等重点场所的消防保护，也可以用于生产作业火灾危险场所，如喷漆生产线、电器老化间、轧制机、印刷机、融化槽、烘干设备、水泥生产流程中的煤粉仓，以及船舶机舱、货舱等。
特别适用于狭小空间且无法安装消防水系统，作为水喷淋的完美替代品。
1.3灭火药剂本装置以七氟丙烷（HFC-227ea）作为灭火剂。
七氟丙烷以化学灭火为主，兼有物理灭火作用，无色、无味、清洁、不导电、不污染被保护对象，不会对财物和精密设施造成损坏，对大气臭氧层无破坏作用（ODP值为零），符合环保要求，在大部分保护区域，灭火浓度均低于人体的无毒性反应浓度（NOAEL浓度），对人体是安全的，是一种优秀的洁净气体灭火剂。
气体灭火说明
七氟丙烷气体灭火设计说明一、设计内容 (3)二、设计条件 (3)三、设计依据 (3)四、设计方案 (3)1、灭火方式 (3)2、灭火系统的控制方式 (3)3、对防护区的要求 (4)4、报警指示标志 (4)5、延时设置 (4)6、联动设置 (4)7、防护区的划分 (4)五、安装 (5)六、标志 (5)七、使用事项 (5)八、验收 (6)一、设计内容淮安工业园区医院门诊、医技楼机房工程,无管网七氟丙烷(FM200)气体自动灭火系统。
二、设计条件1、设置气体灭火防护区为机房设备间,但整个气体消防系统共设置二个防火区，一个防火区为机房设备区、UPS配电间，另一个为维护管理室、介质间组成的一个只有探测器而没有气体灭火装置的防火区。
第一个防火区设置有FM200气体灭火系统，第二个防火区只有探测和消防报警功能。
2、本方案中设一套灭火装置。
系统为无管网灭火系统。
3、防护区为水泥砖墙结构的独立封闭空间。
机房净高均为4.65m，地面为防静电地板、顶面有吊顶。
4、防护区设有通风系统。
5、保护对象为电子设备等。
三、设计依据1、GB50016-2006《建筑设计防火规范》2、GB50116-2008《火灾自动报警系统设计规范》3、GB50370-2005《气体灭火系统设计规范》4、由甲方提供的建筑平面图等。
四、设计方案1、灭火方式本设计采用全淹没灭火系统的灭火方式，即在规定的时间内，喷射一定浓度的FM200灭火剂, 并使其均匀地充满整个防护区，此时能将在其区域里任一部位发生的火灾扑灭。
2、灭火系统的控制方式灭火系统的控制方式分为自动控制、手动控制、机械应急操作三种。
即在有人工作或值班时，应采用手动控制，在无人的情况下，应采用自动控制方式。
自动控制、手动控制方式的转换，可在灭火控制器上实现（在防护区的门外设置手动控制盒，手动控制盒内设有紧急停止与紧急启动按钮。
）机械应急操作只在以上两种方式失效的情况下采用。
3、对防护区的要求1）防护区必须为独立区域，封闭良好。
七氟丙烷气体灭火装置说明书
ZHG柜式七氟丙烷（HFC-227ea）气体灭火装置产品说明书杭州新纪元消防科技有限公司目录一、装置简介和工作原理 (2)二、装置基本性能参数 (6)三、装置选用方法 (7)四、装置组成 (10)五、安装 (11)六、灭火剂设置用量计算 (13)七、装置使用方法 (15)八、装置的检查和维护 (17)九、注意事项 (19)一装置简介和工作原理●装置简介柜式七氟丙烷气体灭火系统以“洁净气体”七氟丙烷作为灭火剂，灭火机理是通过惰化火焰中的活性自由基,实现断链灭火。
七氟丙烷的特点是：无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象，特别是对大气臭氧层无任何破坏作用。
在第一代的哈龙替代物中，七氟丙烷的综合性能最好。
本公司生产的柜式七氟丙烷气体灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁。
灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。
本公司目前的柜式装置系列产品中，既有将报警灭火控制器安装在柜体上的产品，也可将报警灭火控制器安装在防护区外，供用户灵活选用。
●适用范围本柜式装置不用设置专用的瓶组间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的保护区。
当建筑物内无法设置专用的瓶组间，或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统管网时，可使用本装置。
●对防护区的要求1、防护区的最低环境温度不应低于0℃.2、防护区维护结构及门窗的耐火极限均不应低于0.5h；吊顶的耐火极限不应低于0.25h。
3、防护区维护结构承受内压的允许压强，不宜低于1.2kPa。
4、防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷前，应做到关闭。
●产品特点本公司精心研制开发的ZHG系列柜式七氟丙烷气体灭火装置设计合理、先进，关键部位采用新材料，产品性能可靠，其主要指标达到国内领先水平。
气体灭火泄压口

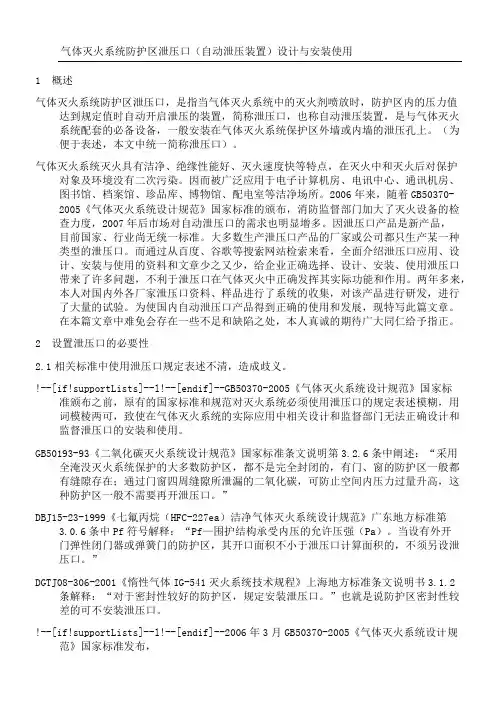

气体灭火系统防护区泄压口（自动泄压装置）设计与安装使用1 概述气体灭火系统防护区泄压口，是指当气体灭火系统中的灭火剂喷放时，防护区内的压力值达到规定值时自动开启泄压的装置，简称泄压口，也称自动泄压装置，是与气体灭火系统配套的必备设备，一般安装在气体灭火系统保护区外墙或内墙的泄压孔上。
（为便于表述，本文中统一简称泄压口）。
气体灭火系统灭火具有洁净、绝缘性能好、灭火速度快等特点，在灭火中和灭火后对保护对象及环境没有二次污染。
因而被广泛应用于电子计算机房、电讯中心、通讯机房、图书馆、档案馆、珍品库、博物馆、配电室等洁净场所。
2006年来，随着GB50370-2005《气体灭火系统设计规范》国家标准的颁布，消防监督部门加大了灭火设备的检查力度，2007年后市场对自动泄压口的需求也明显增多。
因泄压口产品是新产品，目前国家、行业尚无统一标准。
大多数生产泄压口产品的厂家或公司都只生产某一种类型的泄压口。
而通过从百度、谷歌等搜索网站检索来看，全面介绍泄压口应用、设计、安装与使用的资料和文章少之又少，给企业正确选择、设计、安装、使用泄压口带来了许多问题，不利于泄压口在气体灭火中正确发挥其实际功能和作用。
两年多来，本人对国内外各厂家泄压口资料、样品进行了系统的收集，对该产品进行研发，进行了大量的试验。
为使国内自动泄压口产品得到正确的使用和发展，现特写此篇文章。
在本篇文章中难免会存在一些不足和缺陷之处，本人真诚的期待广大同仁给予指正。
2 设置泄压口的必要性2.1相关标准中使用泄压口规定表述不清，造成歧义。
!--[if!supportLists]--l!--[endif]--GB50370-2005《气体灭火系统设计规范》国家标准颁布之前，原有的国家标准和规范对灭火系统必须使用泄压口的规定表述模糊，用词模棱两可，致使在气体灭火系统的实际应用中相关设计和监督部门无法正确设计和监督泄压口的安装和使用。
GB50193-93《二氧化碳灭火系统设计规范》国家标准条文说明第3.2.6条中阐述：“采用全淹没灭火系统保护的大多数防护区，都不是完全封闭的，有门、窗的防护区一般都有缝隙存在；通过门窗四周缝隙所泄漏的二氧化碳，可防止空间内压力过量升高，这种防护区一般不需要再开泄压口。
泄压口产品说明书
SAXD型自动泄压口产品说明书
1
简介
本公司生产的气体灭火系统防护区自动泄压口在全国第一家通过了国家固定灭火系统及耐火构件质量监督检验中心的检测。
公司积极实施品牌战略，坚持科研与生产相结合，不断扩大生产，采用新技术、新工艺。
前言
近年来，随着气体灭火系统的广泛使用，国家关于气体灭火系统的产品标准和设计规范不断完善。
气体灭火如IG541、IG100、七氟丙烷、三氟甲烷等系统喷放过程中压力较高，因此针对这些气体灭火系统，设计规范强制要求对防护区设置泄压口，对防护区建筑进行保护。
为此，我公司专门研制了泄放压力可调式的自动启闭泄压口。
2
工作原理
气体灭火系统防护区自动泄压口安装在灭火防护区墙体上，是气体灭火系统中的一个组成部分，平时呈关闭状态。
当火情发生，气体灭火剂被喷放到防护区，造成防护区瞬间内压增大，达到设定压力时，自动泄压口开启，保护建筑围护结构不超过允许承受的压力；当压力降低时，泄压口关闭，保证防护区的密闭性，满足设计灭火浓度的需要。
3
4
图1 安装图
图2 外部接线图
5
进行清理，保证压力检测孔的畅通。
11。
气体灭火泄压装置工作原理
气体灭火泄压装置工作原理
气体灭火泄压装置是一种常见的消防设备，用于在火灾发生时迅速释放灭火剂气体，以达到灭火和保护设备和人员的目的。
其工作原理如下：
1. 火灾探测器：当火灾发生时，火灾探测器将信号传递至控制器。
2. 控制器：控制器接收到信号后，会启动气体灭火泄压装置的工作程序。
3. 气瓶：气体灭火泄压装置的灭火剂通常是惰性气体，如二氧化碳、氦气等，存储在高压气瓶内。
4. 泄压阀：当控制器启动气体灭火泄压装置的工作程序时，泄压阀会自动打开，释放高压气体。
5. 灭火剂扩散：高压气体在泄压阀的作用下，迅速扩散到被保护区域，灭火剂与火焰作用，达到灭火、抑制火势的目的。
气体灭火泄压装置不但能对电气火灾和普通火灾进行灭火，还可以在灭火过程中保护设备和人员的安全。
它的快速响应和高效性是广泛应用的原因之一。
- 1 -。
灭火机械泄压装置_参数(3篇)
第1篇一、概述灭火机械泄压装置是一种用于灭火系统中的安全装置，其主要作用是在灭火系统压力异常升高时，自动打开泄压口，将多余的压力释放出去，防止灭火系统因压力过高而损坏，确保灭火系统的安全运行。
本文将详细介绍灭火机械泄压装置的参数。
二、参数说明1. 泄压压力泄压压力是指灭火机械泄压装置在泄压口开启时，内部压力与外部压力之差。
泄压压力的设定应考虑灭火系统的设计压力、工作压力以及环境因素。
一般而言，泄压压力应大于灭火系统的设计压力，但不应过高，以免影响灭火系统的正常工作。
2. 泄压口面积泄压口面积是指灭火机械泄压装置泄压口的总面积。
泄压口面积的设定应满足泄压压力和泄压时间的要求。
泄压口面积越大，泄压时间越短，但泄压口面积过大可能导致泄压压力降低，影响灭火效果。
3. 泄压时间泄压时间是指灭火机械泄压装置从泄压压力达到设定值开始，至泄压压力降至安全压力所需要的时间。
泄压时间的设定应考虑灭火系统的压力上升速度、泄压口面积以及泄压压力等因素。
泄压时间过短，可能导致泄压不充分；泄压时间过长，可能影响灭火效果。
4. 泄压压力下降速率泄压压力下降速率是指灭火机械泄压装置泄压过程中，泄压压力下降的速率。
泄压压力下降速率的设定应考虑灭火系统的安全性能和灭火效果。
泄压压力下降速率过快，可能导致灭火系统内的灭火剂流失过多，影响灭火效果；泄压压力下降速率过慢，可能导致灭火系统内的压力波动过大，影响灭火效果。
5. 热稳定性热稳定性是指灭火机械泄压装置在高温环境下的性能。
热稳定性好的泄压装置能够在高温环境下保持正常工作，不会因温度升高而影响泄压性能。
6. 寿命寿命是指灭火机械泄压装置在正常使用条件下，能够承受的泄压次数。
寿命的设定应考虑灭火系统的使用频率和泄压装置的材质等因素。
7. 材质材质是指灭火机械泄压装置所使用的材料。
材质的选用应考虑泄压装置的耐腐蚀性、耐高温性、耐冲击性等因素。
8. 外形尺寸外形尺寸是指灭火机械泄压装置的长度、宽度、高度等尺寸。
气体灭火系统防护区泄压口
气体灭火系统防护区泄压口（自动泄压装置）设计与安装使用1、概述气体灭火系统防护区泄压口，简称泄压口，也称自动泄压装置，是与气体灭火系统配套的必备设备，一般安装在气体灭火系统保护区外墙或内墙的泄压孔上。
2、设置泄压口的必要性依据GB50370-2005《气体灭火系统设计规范》要求，七氟丙烷灭火系统灭火设计浓度一般为8％～10％。
当七氟丙烷灭火剂释放到一个完全密封的防护区，在20°C标准大气压下，驱动气体（氮气）的释放和七氟丙烷灭火剂的气化使防护区压强随之升高，药剂吸收大量的热量，使防护区温度降低，这造成压强降低值很小。
压强的升高主要与防护区的密闭程度和灭火设计浓度以及泄压口（自动泄压装置）的密封性有关。
压力升高值基本上等于防护区灭火设计体积浓度比，升高值为8～10KPa，这个压强值将超过轻型、高层建筑和普通建筑1.2 KPa 的6～8倍。
在IG-541混合气体灭火系统中，灭火设计浓度为37.5％～43％；二氧化碳气体灭火系统中，灭火设计浓度在34％～62％之间。
也就是说当这两种灭火剂释放到完全封闭的防护区内，防护区内的气体体积迅速膨胀，防护区内的压强值将超过允许压强1.2 KPa的25倍以上，足可以摧毁防护区内整个围护结构。
某公司在长6m,宽6m，高4m的试验室做IG-541混合气体试验，防护区内开有直径Φ200mm的通风口，通风口上的排风扇正常工作，当向试验室喷入7瓶组70升IG-541混合气体时，试验室的门被弹开，排风扇会严重变形。
3、泄压口面积设计依据与计算3.1 防护区内围护结构最高允许压强防护区内门、窗上的玻璃允许压强不应低于建筑物的允许压强。
GB50370-2005标准条文说明中表4的数据是参照美国NFPA12B-1980标准中给出的。
目前国内各设计部门防护区内围护结构承受内压的允许压强，无论建筑物是轻型和高层建筑，还是标准建筑及地下建筑，均设定为 1.2KPa，该值的设定是依据GB50370-2005标准中3.2.6条款。
七氟丙烷灭火系统FM200柜式灭火装置使用说明书
广州市番禺振兴消防设备有限公司七氟丙烷柜式灭火装置用户手册地址：广东省广州市番禺区桥南街陈涌综合开发区兴业路1.简介七氟丙烷（HFC-227ea）灭火剂具有清洁、低毒、良好电绝缘性、灭火效率高、不破坏大气臭氧层的特点，是目前为止研究开发比较成功的一种洁净气体灭火剂，在欧美国家已经得到普及应用，是替代卤代烷灭火剂的洁净气体中的较优者。
七氟丙烷灭火系统适用于以全淹没灭火方式扑救电气火灾、液体火灾或可熔固体火灾、固体表面火灾、灭火前能切断气源的气体火灾，能安全有效的使用在有人工作或停留的场所。
七氟丙烷灭火后不留痕迹、不含导电介质的特性，在一些必要场所如计算机房、通讯机房、变配电室、精密仪器室、发电机房、油库、化学易燃品库房及图书库、资料库、档案库、金库等场所具有其他灭火剂无法替代的优越性。
柜式七氟丙烷灭火装置由灭火剂瓶组、管路、喷头、信号反馈部件、检验部件、驱动部件、柜体等组成，与火灾警报器、灭火控制器组成一套自动灭火系统。
可直接放置于防护区内，具有可移动、方便安装的特点。
2.主要技术参数型号灭火剂最大充装量(Kg)外形尺寸长×宽×高(mm)储存压力(20℃)泄压装置动作压力喷射时间启动电压/电流工作温度范围最大工作压力GQQ20 22.4 430×380×10502.5MPa5.0±0.25MPa≤8s DC24V/1.2A 0~50℃ 3.4MPaGQQ40 44.8 430×380×1500 GQQ70 78.4 500×430×1700 GQQ100 112 530×480×1700 GQQ120 134.4 530×480×1880 GQQ150 168 600×500×18803. 结构3.1 单喷头装置结构3.2 双喷头结构4. 控制流程图5. 主要部件 5.1 柜体采用优质薄钢板加工，拼装结构，表面喷涂防腐处理，外观无焊接、无螺钉，美观大方、坚固耐用。
电动式泄压口说明书
