轻型动力触探检测记录
标准贯入、轻型动力触探、静力触探、地基承载力试验
贯入（轻便触探仪N10贯入法）
点
300元
3、静力触探试验
定义和适用范围：将圆锥形探头按一定速率匀速压入土中 量测其贯入阻力
锥头阻力侧壁摩阻力 的过程称为静力触探试验静力触探是工程地质勘察中的一
项原位测试方位 可用于划分土层 判定土层类别 查明软 硬夹层及土层在水平和
垂直方向的均匀性评价地基土的工程特性 容许承载力 压缩性质 不排水抗剪强
试验种类1、标准贯入试验
2、轻型动力触探试验
3、静力触探试验
4、地基承载力试验
1、标准贯入试验（standard penetration test，SPT）是动力触探的一种，是在现场测定砂或粘性土的地基承载力的一种方法。这一方法已被列入中国国家《工业与民用建筑地基基础设计规范》中。
标准贯入试验SPT是一种广泛应用于岩土勘察的原位测试工具，它使用SPT锤将钻杆底部的对开管式贯入器打入钻孔孔底的土中，取得土样。贯入300mm（1英尺）所需要的锤击数称为N值，其与土体强度有关。
度水平向固结系数 饱和砂土液化势 砂土密实度等探寻和确定桩基持力层 预估
打入桩沉桩可能性和单桩承载力检验人工填土的密实度及地基加固效果本规程适
用于粘质土和砂质土
引用标准
静力触探仪：土工仪器的基本参数及通用技术条件 第二篇
原位测试仪器：岩土工程勘察规范
静力触探试验仪器设备
试验费用
静力触探试验费
深度
0-10m
据 提供的《岩土工程勘察报告》（详勘）资料，拟建场地的土层，按其成因类型及物理力学性质特征可划分为 大工程地质层及若干亚层，各岩土层主要物理、力学参数见下表2。
地基土物理力学指标参数简要表
表2
层次
动力触探仪检测地基承载力试验方法
动力触探仪检测地基承载力试验方法1、静力触探试验：指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。
静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。
(多为设计单位采用) 。
2、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。
动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土。
动力触探仪分为：轻型触探仪、重型触探仪及超重型触探仪三类。
目前承建单位一般选用轻型和重型。
①轻型触探仪适用于：砂土、粉土及粘性土地基检测，(一般要求土中不含碎、卵石) ，轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm 的锤击次数，代用公式为：R=(0.8×N-2)×9.8 （1）R-地基容许承载力 Kpa ，N-轻型触探锤击数。
②重型触探仪适用于：各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为 63.5kg 的穿心锤，以 76cm 的落距，将触探头打入土中，记录打入 10cm 的锤击数，代用公式为：y=35.96x+23.8 （2）y-地基容许承载力 Kpa ， x-重型触探锤击数。
3、标准贯入试验：标准贯入仪试验是动力触探类型之一，其利用质量为 63.5kg 的标准贯入试验：穿心锤，以 76cm 的恒定高度上自由落下，将一定规格的触探头打入土中 15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中 30 cm，用此 30cm 的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。
动力触探仪检测地基承载力试验方法
轻型动力触探仪检测地基承载力试验方法1、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。
2、动力触探仪分为：轻型触探仪、重型触探仪及超重型触探仪三类。
我们所选取的轻型触探仪适用于：砂土、粉土及粘性土地基检测，(一般要求土中不含碎、卵石) 轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm 的锤击次数，代用公式为：R=(0.8N-2)*10R-地基容许承载力KpaN-轻型触探锤击数。
3 轻型动力触探检测方法及试验要点（1）轻型触探仪要符合YS5219-2000《圆锥动力触探试验规程》要求，并报现场监理确认。
（2）首先开挖基础，挖至勘察设计确定的标高（或持力层），然后按基础样式合理布置探孔，对该持力层进行连续触探。
（3）探孔设置：一般房屋：独立基础按基础每个基础都应布置探孔；条形基础一般按长度方向6-8m距离布置探孔，位置宜在外墙转角出、内外墙交接出、纵横墙交接处，但单栋房屋总探孔数不得少于6个。
货物仓库：每个独立基础都应布置不少于4个探孔。
具体位置可与现场监理协商。
（4）将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，触探杆最大偏斜度不应超过2%，锤击贯入应连续进行；同时防止锤击偏心、探杆倾斜和侧向晃动，保持探杆垂直度。
（5）穿心锤落距为50.0±2．0cm，使其自由下落，锤击速率每分钟宜为15～30 击，每贯入1m，宜将探杆转动一圈半。
在基底轻型触探仪试验记录表内记录打入土层中30cm所需锤击数(N10)，在地层较硬、锤击数较多时，采用分段记录，以每贯入10cm记录一次相应的锤击数，整理资料按30cm所需的击数作为指标计算。
（6）遇密实坚硬土层，当贯入30cm所需锤击数超过50击时或贯入10cm 所需锤击数超过30击时，即停止测试。
（7）触探深度要求一般房屋：探孔深度不少于150cm货物仓库：探孔深度不少于240cm4 资料整理（1）基坑触探时要有现场监理工程师旁站见证，锤击数要经现场监理和我方管理人员共同确认。

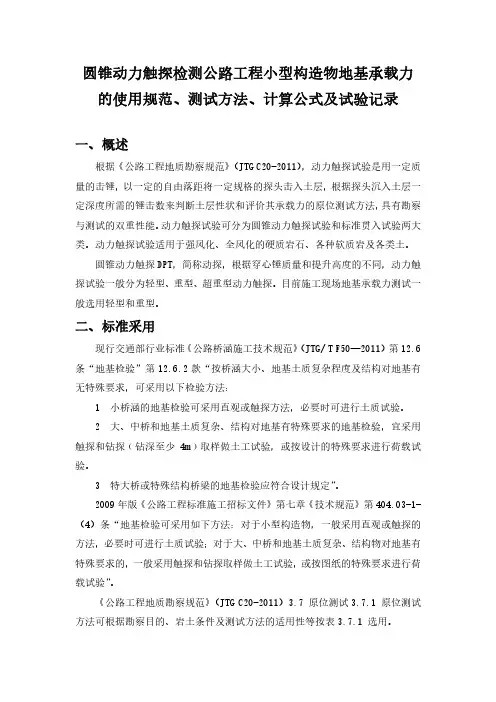

圆锥动力触探检测公路工程小型构造物地基承载力的使用规范 测试方法 计算公式及试验记录
圆锥动力触探检测公路工程小型构造物地基承载力的使用规范、测试方法、计算公式及试验记录一、概述根据《公路工程地质勘察规范》（JTG C20-2011），动力触探试验是用一定质量的击锤，以一定的自由落距将一定规格的探头击入土层，根据探头沉入土层一定深度所需的锤击数来判断土层性状和评价其承载力的原位测试方法，具有勘察与测试的双重性能。
动力触探试验可分为圆锥动力触探试验和标准贯入试验两大类。
动力触探试验适用于强风化、全风化的硬质岩石、各种软质岩及各类土。
圆锥动力触探DPT，简称动探，根据穿心锤质量和提升高度的不同，动力触探试验一般分为轻型、重型、超重型动力触探。
目前施工现场地基承载力测试一般选用轻型和重型。
二、标准采用现行交通部行业标准《公路桥涵施工技术规范》（JTG/ T F50—2011）第12.6条“地基检验”第12.6.2款“按桥涵大小、地基土质复杂程度及结构对地基有无特殊要求，可采用以下检验方法：1 小桥涵的地基检验可采用直观或触探方法，必要时可进行土质试验。
2 大、中桥和地基土质复杂、结构对地基有特殊要求的地基检验，宜采用触探和钻探﹙钻深至少4m﹚取样做土工试验，或按设计的特殊要求进行荷载试验。
3 特大桥或特殊结构桥梁的地基检验应符合设计规定”。
2009年版《公路工程标准施工招标文件》第七章《技术规范》第404.03-1-（4）条“地基检验可采用如下方法：对于小型构造物，一般采用直观或触探的方法，必要时可进行土质试验；对于大、中桥和地基土质复杂、结构物对地基有特殊要求的，一般采用触探和钻探取样做土工试验，或按图纸的特殊要求进行荷载试验”。
《公路工程地质勘察规范》（JTG C20-2011）3.7 原位测试3.7.1 原位测试方法可根据勘察目的、岩土条件及测试方法的适用性等按表3.7.1 选用。
表中所列动力触探试验(DPT)对碎石土、砂土很适用，对粉土、黏性土适用，对软土较适用，对承载力测试适用；静力触探试验（CPT）对砂土适用，对粉土、黏性土、软土很适用，对承载力测试适用。
轻型触探检测
1．地基承载力轻型触探检测试验方法轻型动力触探锤重10kg，计每贯入30cm锤击数。
落距500mm，探头直径40mm，锥角60度。
每打入30公分的锤击数N简易公式：地基承载力=8*N-20(N为锤击数）2．轻型触探与重型触探的区别轻型动力触探锤重10kg，计每贯入30cm锤击数。
落距500mm，探头直径40mm，锥角60度。
重型动力触探锤重63.5kg，计每贯入10cm锤击数，落距760mm，探头直径74mm，锥角60度。
至于什么多大承载力用轻型或者用重型，并无规定。
一般密实度小的用轻型，密实度大的用轻型难以贯入，用重型，如果是圆砾多的话得用超重型。
普通中砂、粗砂、砾砂建议采用重型。
回归公式根据各地实际地质条件及成因不同，有不同的回归公式。
辽宁沈阳地区的砂层，由多组统计资料得要计算公司为轻型：qpa=29.29n-132.9，重型qpa=160n31 前言由于轻型圆锥动力触探设备简单，使用方便，可用于以下几方面的工作：1)提供浅基础地基承载力、变形模量；2)检验地基土的夯实程度；3)检验基底是否存在下卧软层。
随着基建投资的加大，工程建设如雨后春笋般涌现。
对于浅基础工程，通常用平板载荷试验检测地基承载力，需要消耗较长的时间、较高的人力物力。
本文介绍的轻型动力触探实验能简便、快捷的检测浅地基承载力，而且费用便宜。
下面以工程实例论述轻型动力触探试验在基槽验收中检测地基承载力的应用。
2 工程概况长沙市某楼盘，位于浏阳河畔，地势起伏相对较小，大部分是耕地和农田，耕地和农田的土质为耕植土和淤泥层(耕地0－30cm为耕植土，农田0－80cm为淤泥层，饱和、软塑－流塑，颜色为黑色－灰色)，底层土质为粉质粘土，颜色为灰色、硬塑。
3 轻型动力触探检测方法3．1 设备轻型圆锥动力触探设备。
3．2 试验要点(1)首先根据场地情况进行选点开挖，挖至勘察设计确定的持力层，然后对该持力层进行连续触探。
(2)将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，穿心锤落距为50.0±2．0cm，使其自由下落。
地基承载力试验检测记录表
第页共页
地基承载力试验检测记录表（动力触探法）
QJ0301b
试验室名称：河北广通道桥工程检测有限公司
海南省琼中至乐东高速公路A9合同段工地试验室记录编号：
施工单位
核工业华东建设工程集团公司
监理单位
海南海通公路工程监理咨询有限公司
样品名称/样品编号工 Nhomakorabea部位/用途
样品描述
试验条件
室外；℃
试验日期
试验依据
GB50021-2001
主要仪器设备及编号
轻型触探仪(QL09-19)
土层名称
设备类型
轻型
落锤质量
10kg
落距
50cm
探头直径
40mm
探头面积
13cm²
测点
测点
桩号
测点 位置（m）
探杆总长（m）
试验深度（m）
贯入度（cm）
锤击数（击）
每贯入0.01m/0.3m所需的锤击数
杆长击数修正系数
修正后锤击数N’63.5=α×N63.5
基本承载力（kN）
示意图：
备注：
试验： 复核： 日期： 年 月 日
轻型动力触探方案
轻型动力触探方案一、引言在土木工程和地质勘探中，轻型动力触探是一种常用的地下信息获取方法。
本文将就轻型动力触探方案进行论述，介绍其原理、操作步骤以及应用领域。
二、原理轻型动力触探是通过应用动力载荷作用在待测土层并测定其反应来获取地下信息。
该方法主要依靠下述几个原理：1. 反射原理：当动力载荷施加在土层上时，由于介质波阻抗差别导致波的反射。
借助传感器记录反射波的信号，可以判断土层的性质。
2. 波速原理：动力载荷在土层中传播，在不同土层中具有不同的波速。
通过测量不同深度的波速可以判断土层的类型。
3. 衰减原理：动力载荷传播过程中，波的幅度由于土层的吸能性质不同而发生衰减。
通过监测波的幅度变化，可以了解土层的湿度、密度等特性。
三、操作步骤轻型动力触探的操作步骤通常包括以下几个方面：1. 钻孔：首先需通过钻孔获取土壤样本，确定需要探测的土层的深度。
2. 安装设备：将动力触探设备安装在钻孔中。
设备通常包括压电震源、传感器等。
3. 施加载荷：使用压电震源施加载荷在待测土层上，产生波动。
4. 记录数据：通过传感器记录反射波和其他相关数据，在地表或者地下室内进行数据采集。
5. 数据分析：将采集到的数据进行分析和解释，根据反射波的特点判断土层类型、深度、湿度等地下信息。
四、应用领域轻型动力触探在以下领域有广泛的应用：1. 地质勘探：轻型动力触探可用于勘探地下的土地类型、地下水埋藏情况等信息，为地质调查提供数据依据。
2. 工程建设：在土木工程中，轻型动力触探可以用于确定工程地基的承载力和稳定性，为建筑设计提供依据。
3. 环境检测：轻型动力触探可用于环境监测，如污染土壤的检测和处理。
4. 水资源开发：轻型动力触探可用于水资源勘测和开发，如确定水源深度和水层承载能力。
五、总结轻型动力触探是一种有效获取地下信息的方法，通过施加动力载荷并记录波的反应来判断土层的特性。
该方法在土木工程和地质勘探中有广泛的应用。
通过合理的操作步骤和数据分析，可以为工程建设和环境保护等领域提供可靠的数据支持。
轻型动力触探试验方案
轻型动力触探试验方案（一）试验目的1)提供浅基础地基承载力；2)检验基底是否存在下卧软层。
（二）试验依据1、《建筑地基基础设计规范》（GB50007－2002、DBJ15-31-2003）；2、《建筑地基基础处理技术规范》JGJ79－2002；3、《岩土工程勘察规范》GB50021－2001；4、《建筑地基基础工程施工质量验收规范》GB50202－2002。
（三）试验基本原理和技术要求采用自由落锤以15～30击/min的锤击速率连续锤击贯入，每贯入1m，将探杆转动一圈半，轻型动力触探锤的落距为50cm。
N）。
轻型动力触探记录每贯入30cm的锤击数（10N>100或贯入15cm的锤击数超过50时，可终止试对轻型动力触探，当10验。
（四）试验数据分析与判定根据不同深度的动力触探锤击数，采用平均值法计算每个检测孔的动力触探锤击数代表值。
参照表1，根据轻型动力触探锤击数标准值，推定地基（土）承载力特征值。
表1 N轻型动力触探试验推定地基承载力特征值f（kPa）（五）试验要点(1)首先根据场地情况进行选点开挖，挖至勘察设计确定的持力层，然后对该持力层进行连续触探。
(2)将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，穿心锤落距为50.0±2．0cm，使其自由下落。
在基底轻型触探试验表内记录打入土层中30cm所需锤击数(N10)，在地层较硬、锤击数较多时，采用分段记录，以每贯入10cm记录一次相应的锤击数，整理资料时按30cm所需的击数作为指标计算。
(3)遇密实坚硬土层，当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时，即停止测试。
(4) 本试验方法试用宇深度小于4米的土层。
