P780小机powerVM实施规划
P780小机powerVM实施规划
1设备信息
本次系统中需要使用4台IBM P780，2台IBM P750 小型机搭建oracleRAC 数据库，其中2台IBM P750已经安装完毕，此处不再次做规划
以下为本次设计的P780小型机配置信息：
2 小机分区划分规划
本次IBM小型机分区划分使用powerVM方式进行，选择依据为：
1、可以有效控制服务器数量，提高资源利用率。
每台P780小机划分3个分区，大约相当于3台P750，性能上依然强劲，很大的
提高的资源的利用，减少机房资源的消耗。
2、简化服务器的部署、管理
利用IBM 的PowerVM 技术，可以使得服务器的环境完全一致，部署效率和成功率都得到了提升；分区都是通过HMC管理，管理集中统一，且通过配置HMC管
理端口，还可实现远程管理。
3、便于对分区进行动态管理
PowerVM可以在应用无感知的情况下对各分区的资源进行重新分配。
4、接口资源的统一整合
PowerVM可以利用SEA技术对网卡资源进行统一整合，避免某个分区某一时间段带宽要求较高而单一网卡无法满足的情况。
2.1 分区规划明细
每台小机划分2个VIOS管理分区，划分2个管理分区主要为了考虑冗余的设计，3个client分区，明细如下：
2.2 分区cpu，内存，本地磁盘规划
本次划分采用资源可动态划分原则，不一次划分完，留有部分余量日后调整，主要体现在CPU和内存的划分；对于磁盘划分，本次设计中本地磁盘只用作管理分区VIOS的安装，数据库分区的操作系统将从磁盘阵列上规划出存储进行安装，此部分存储做raid10，具体划分如下：
2.3 分区IP网络规划
本设备最终用作oracle数据库RAC环境的搭建，RAC环境对心跳网络要求较高
目前单台小机有千兆电口8个，千兆光口12个
问题1：心跳口是否使用千兆光口的问题，首先光纤交换机是否可被用作心跳vlan，或电口普通交换机是否可被用作业务，需要各方面评审决定。
目前暂时选择使用8个电口作为oracle心跳。
PowerVM的ip网络设计有以下2种方案：
1、第一种方式为和传统的方式类似通过vios把网卡映射给client分区，由client分区自己网卡绑定，并设定主备网卡使用，这样做的好处是业务在网卡上是完全隔离的，一个业务产生的高带宽情况不会影响到其他业务。
缺点就是分配上不够灵活，且单块网卡易达到性能瓶颈。
2、第二种方式为SEA，即我们把所有的网卡资源都放在VIOS上管理，然后向client 分区分配相应VLAN上的虚拟网卡，这种实现方式的优点是不易造成单网卡性能瓶颈，且虚拟网卡数量巨大，可扩展能力强，如，再增加client分区后只需要为其分配虚拟网卡即可；缺点是一个业务产生的高带宽情况会影响到其他业务。
2.4 分区存储网络规划
本设备用作oracle数据库实施，必然需要连接阵列存储，备份需要连接磁带库（本期为NBU备份），目前单台小机有FC接口8个，规划方式也有2种
1、 VIOS“托管”方式，这并非官方（vscsi）的叫法，这种方式下VIOS通过HBA卡
识别阵列MAPPING到主机的存储后，再以PV的方式分配给client分区使用，在
client分区层面是没有HBA卡的，只知道vios给了自己哪些磁盘。
这种方式由于
将存储“倒手”一次，在性能方面还是有些影响的。
2、另一种方式是近来比较流行的NPIV（N_Port ID Virtualization ）方式，N_Port ID
Virtualization (NPIV) 是业界通行的一个工业标准，主要目的是通过虚拟化光纤通
道接口来简化SAN 网络的架构, 让虚拟环境下的服务器与SAN 环境连接更加
弹性和安全。
NPIV 即为光纤信道中的一个协议，目的在于让一个实体的N 端口
可以虚拟出数个N_Port ID。
并且将光纤交换机上的任一F_Port 关联到多个
N_Port ID, 从而使基于Power 虚拟化平台的多个不同的分区系统可以共享一个
光纤适配卡(HBA)。
其功能是由光纤信道HBA 卡提供，但前端的虚拟平台以及后端的光纤信道交换机也要能支持（需要确认SAN交换机是否支持此功能）。
VSCSI 与NPIV。

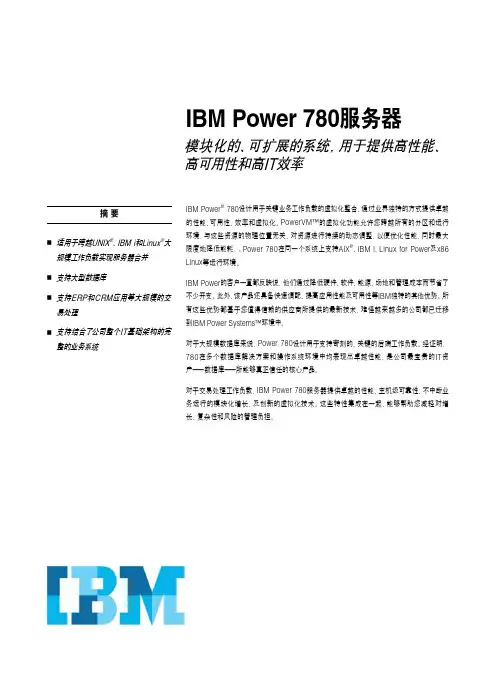

IBM Power780 小型机产品介绍
IBM Power 780服务器模块化的、可扩展的系统，用于提供高性能、高可用性和高IT 效率■适用于跨越UNIX ®、IBM i 和Linux ®大规模工作负载实现服务器合并■支持大型数据库■支持ERP 和CRM 应用等大规模的交易处理■支持结合了公司整个IT 基础架构的完整的业务系统摘 要IBM Power ® 780设计用于关键业务工作负载的虚拟化整合，通过业界独特的方式提供卓越的性能、可用性、效率和虚拟化。
PowerVM™的虚拟化功能允许您跨越所有的分区和运行环境，与这些资源的物理位置无关，对资源进行持续的动态调整，以便优化性能，同时最大限度地降低能耗，。
Power 780在同一个系统上支持AIX ®、IBM i 、Linux for Power 及x86Linux 等运行环境。
IBM Power 的客户一直都反映说，他们通过降低硬件、软件、能源、场地和管理成本而节省了不少开支。
此外，该产品还具备快速调配、提高应用性能及可用性等IBM 独特的其他优势。
所有这些优势都基于您值得信赖的供应商所提供的最新技术，难怪越来越多的公司都已迁移到IBM Power Systems™环境中。
对于大规模数据库来说，Power 780设计用于支持苛刻的、关键的后端工作负载。
经证明，780在多个数据库解决方案和操作系统环境中均表现出卓越性能，是公司最宝贵的IT 资产—数据库—所能够真正信任的核心产品。
对于交易处理工作负载，IBM Power 780服务器提供卓越的性能、主机级可靠性、不中断业务运行的模块化增长、及创新的虚拟化技术。
这些特性集成在一起，能够帮助您减轻对增长、复杂性和风险的管理负担。
IBM Power 780为满足全面的业务系统需求，Power 780提供多个工作负载和可用性特性的独特组合，确保您的业务顺畅运行。
此外，PowerVM 虚拟化功能可帮助您最大限度地提高效率，而不中断运行的扩容选项则设计用于帮助您控制运营成本。
Power-750--PowerVM部署手册
Power-750--PowerVM部署手册简介本文档旨在向用户提供Power-750服务器上部署PowerVM的详细步骤和指导。
以下是部署流程的概述：1. 准备工作2. 安装PowerVM3. 配置PowerVM4. 测试PowerVM5. 故障排除和常见问题解决1. 准备工作在开始部署之前，确保您已完成以下准备工作：- 获得Power-750服务器的管理员权限。
- 确保您具备所需的PowerVM安装媒介（例如光盘或镜像文件）。
- 确定PowerVM的版本和适用于Power-750服务器的操作系统。
2. 安装PowerVM按照以下步骤安装PowerVM：1. 使用管理员权限登录Power-750服务器。
2. 插入PowerVM安装媒介或加载PowerVM镜像文件。
3. 执行安装程序，并按照安装向导的指示完成安装过程。
4. 在安装过程中，根据需要选择适当的安装选项，例如磁盘分区和网络设置。
3. 配置PowerVM安装完成后，按照以下步骤配置PowerVM：1. 使用管理员权限登录Power-750服务器。
2. 打开PowerVM管理界面。
3. 创建虚拟机，并配置虚拟机的资源（CPU、内存、存储等）。
4. 配置虚拟网络，包括网络适配器和网络连接。
4. 测试PowerVM为确保PowerVM部署成功，进行以下测试步骤：1. 启动虚拟机并验证其状态为“运行”。
2. 进行基本功能测试，例如在虚拟机上安装操作系统、运行应用程序等。
5. 故障排除和常见问题解决在部署和使用过程中，可能会遇到一些故障和常见问题。
以下是一些常见问题及其解决方法：- Q1: 安装过程中遇到错误消息"XXX"，如何解决？- A1: 解决方法A。
- A2: 解决方法B。
- Q2: 虚拟机启动后无法访问网络，如何解决？- A1: 解决方法A。
- A2: 解决方法B。
结论本文档提供了Power-750服务器上部署PowerVM的指导手册。
IBM小型机解决方案
第1章IBM服务器解决方案介绍2。
1 基于PowerVM 的服务器虚拟化方案介绍IBM提供的服务器虚拟化解决方案基于PowerVM技术，极大地提高IT集成的效率，大幅度简化了IT管理的复杂性，提高了整体系统的可用性。
同时还明显的减少了投资成本，具有很好的技术领先性和性价比。
服务器虚拟化允许将一个物理服务器分成多个安全的虚拟服务器，从而为合并物理服务器创造了机会,可帮助降低硬件购买成本和管理成本.IBM 的服务器虚拟化历史可追溯到40 年前的主机时代。
我们现在为UNIX® 及Linux® 集成提供大量解决方案.1.1.1.1PowerVM介绍PowerVM是在基于IBM Power处理器的硬件平台上提供的具有行业领先水平的虚拟化技术家族。
它是IBM Power System虚拟化技术全新和统一的品牌（逻辑分区，微分区，Hypervisor,虚拟I/O服务器，APV,PowerVM Lx86，Live Partition Mobility)。
PowerVM是专为支持客户更好地管理其IT成本、最大化能源效率及提高资源利用率而设计的平台.PowerVM提供的虚拟化解决方案可运行在业界最为广泛的操作系统上，包括AIX、Linux和System i客户使用的i5/OS系统。
PowerVM主要功能1）Micro-partition(微分区)：芯片级虚拟化技术，实现1/10个CPU为单位划分CPU资源，以1/100单位调整资源。
IBMPOWER5、POWER5+支持完全意义上的虚拟化技术,并引入了微分区技术.由于动态逻辑分区的资源调整功能让系统管理员可以自由添加、删除或在分区之间移动系统资源，例如CPU、内存、I/O适配器的分配，而不需要像原来修改之后重新启动分区。
这样，微分区技术的引入，更使得动态逻辑分区的资源调整功能不但可以移动物理资源，还可移动、增减虚拟资源，具有广阔的应用场景。
这样系统管理员就可以根据分区系统负荷和分区业务运行特点，随时将资源动态分配到需要的地方,从而大大提供资源的利用效率和灵活性。
PowerVM 分区快速划分配置工具的使用方法
PowerVM 分区快速划分配置工具的使用方法 在 PowerVM 虚拟化配置实施时，管理员经常要面对数十台物理服务器，数百个分区，如果采取手工配置与实施，工作量大、繁琐，且会造成大量的重复劳动。
针对这种情况，IBM 系统科技实验室服务部推出了 PowerVM 分区快速划分与配置工具：PowerVM Provisioning Toolkit. 该工具提供在 Power6 与 Power7 服务器上快速部署 VIOS 与 LPAR 的功能。
使用 PowerVM Provisioning Toolkit 带来的益处在 Power 服务器上配置实施 PowerVM（VIOS 与 LPAR）是一项十分复杂的工作，尤其是涉及到 SEA（shared Ethernet adapter）、VLAN、多个处理器资源池、NPIV、在线分区迁移（LPM）等虚拟化技术时。
因此，IBM 系统科技实验室服务部（STG Lab Services & Training）开发了一套工具来完成基于 Power 服务器虚拟化的快速部署，该工具目前可以通过购买 license 来使用，支持所有基于 HMC 管理的 Power5 以上的 Power 服务器，该工具运行环境为 AIX 系统，且易于迁移到 Linux 上。
更多请参考 /systems/services/labservices。
•集中快速部署一到多台服务器主机。
•一致性的管理与配置多台 VIOS 服务器分区与普通分区。
•集中存放主机部署信息到配置文件，方便验证配置信息以及方便复制以备以后的部署。
•快速的完成 VIOS 配置，包括网络（SEA，HEA）、存储（NPIV，VSCSI）。
•更快更有效、标准化的、可重复的部署虚拟化到所有的 Power 服务器。
PowerVM Provisioning Toolkit 使用方法说明PowerVM provisioning toolkit 为基于 ksh 编写的脚本工具集，有着使用方法简单、易于部署（不需要特殊的开发编译环境）、易于迁移的特性。
ibmpowervm安装配置手册
PowerVM 安装配置手册Version目录1虚拟IO服务器安装配置............................................................................................... 错误!未定义书签。
虚拟IO服务器创建............................................... 错误!未定义书签。
虚拟IO服务器分区Profile文件创建........................... 错误!未定义书签。
虚拟IO 服务器软件安装....................................... 错误!未定义书签。
安装虚拟IO服务器升级包..................................... 错误!未定义书签。
VIOS S HARED E THERNET A DATPER创建.................................... 错误!未定义书签。
VIOS VIRTUAL DISK映射 ............................................. 错误!未定义书签。
VIOS NPIV映射................................................... 错误!未定义书签。
VIOS VIRTUAL CDROM映射............................................ 错误!未定义书签。
VIOS VIRTUAL TAPE映射 ............................................. 错误!未定义书签。
2分区服务器安装配置................................................. 错误!未定义书签。

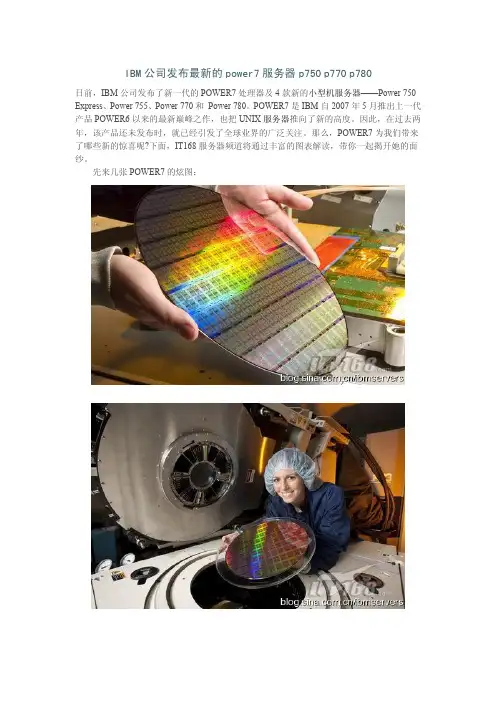

power7服务器p750_p770_p780
IBM公司发布最新的power7服务器p750p770p780日前，IBM公司发布了新一代的POWER7处理器及4款新的小型机服务器——Power 750 Express、Power 755、Power 770和Power 780。
POWER7是IBM自2007年5月推出上一代产品POWER6以来的最新巅峰之作，也把UNIX服务器推向了新的高度。
因此，在过去两年，该产品还未发布时，就已经引发了全球业界的广泛关注。
那么，POWER7为我们带来了哪些新的惊喜呢?下面，IT168服务器频道将通过丰富的图表解读，带你一起揭开她的面纱。
先来几张POWER7的炫图：POWER7 Vs. POWER6告别POWER6的65纳米工艺，POWER7采用的是IBM最新45纳米Silicon-on-Insulator、铜互连工艺技术，并通过创新的eDRAM实现了大容量的片上L3缓存。
一颗POWER7处理器在567平方毫米的芯片上集成了12亿个晶体管，拥有8个处理器内核，带有12个执行单元、每核256KB L2缓存和32MB共享片上L3缓存，主频在3.0-4.14GHz之间。
POWER7处理器实物图POWER7芯片结构示意图POWER7服务器全家福跟上一代的POWER6相比，虽然POWER7的主频从过去的5GHz减到了现在的4.14GHz，但POWER7在多核、多线程方面却取得了“跨越式”的提升——POWER6只有双核，而POWER7达到了8核，且每核最多可以并行执行4条线程。
可见，POWER7仍然在高主频和多核之间取得了“不可能”的平衡，要知道市场上其他多核处理器仍然在2-3GHz的层面上徘徊。
而让笔者感触更深的是，POWER7明显更加智能、更加灵活，内核数、主频、功耗、缓存等方面均可以根据应用负载的需求进行动态调节，而这主要得益于IBM在智能缓存、智能功耗、智能线程、TurboCore等方面的创新。
POWER7与POWER6、POWER6+的规格对比四款全新的POWER7服务器此次发布的基于POWER7的服务器有4款——Power 750 Express、Power 755、Power 770和Power 780。
ibm power7 7xx硬件平台建议方案(广西玉柴)
广西玉柴机器股份有限公司建议方案目录第一章EPVision应用环境....................................................................... 错误!未定义书签。
1.1.项目背景 ............................................................................... 错误!未定义书签。
1.2.EPVision运行环境要求 .......................................................... 错误!未定义书签。
1.3.玉柴EPVISION硬件平台建设规划 ......................................... 错误!未定义书签。
第二章EPVISION硬件方案 .. (2)2.1.服务器的选型 (3)2.2.高可靠性的双机环境 (5)2.2.1.服务器HACMP 环境 (5)2.2.2.ORALCE双机环境 (6)2.2.3.IBM WAS在HACMP环境下使用 (8)2.3.硬件平台配置建议 (8)第三章. 相关产品介绍 (17)3.1.IBM POWER 7 710介绍 (17)3.2.IBM Webshere 介绍 (18)3.2.1.Web sphere application server产品特性 (18)3.2.2.为什么选择Webshere application server (19)3.2.3.高效支付和管理业务应用程序和服务 (19)3.3.IBM HACMP介绍 (20)3.3.1.高可用技术 (20)3.3.2.群集多处理技术 (21)3.3.3.HACMP群集的硬件组成 (22)第二章EPVISION硬件方案22.1.服务器的选型从产品库存现场管理改造项目本身看：其解决方案是：通过用户外移把终端用户扩展到用户现场，管理现场库存；通过条码技术等实时采集出货信息，实现ERP系统库存信息的实施更新。
电机驱动解决方案
电机驱动解决方案一、引言电机驱动解决方案是指为了实现电机的正常运转和控制而采取的一系列技术手段和措施。
电机作为现代工业中广泛应用的设备之一，其驱动解决方案的选择和设计对于整个系统的性能和稳定性具有重要影响。
本文将详细介绍电机驱动解决方案的标准格式，包括背景、目标、方案设计、实施步骤和效果评估等内容。
二、背景电机驱动解决方案的背景是指需求提出的原因和背景信息。
以某工业生产线上的电机驱动为例，背景可以描述为：该生产线上的电机驱动系统老化严重，存在频繁故障和不稳定的问题，影响了生产效率和产品质量。
为了解决这一问题，需要进行电机驱动解决方案的设计和实施。
三、目标电机驱动解决方案的目标是指解决方案设计和实施的具体目标和要求。
以某工业生产线上的电机驱动为例，目标可以描述为：提高电机驱动系统的稳定性和可靠性，减少故障率，提高生产效率和产品质量。
四、方案设计电机驱动解决方案的方案设计是指根据需求和目标，设计出具体的技术方案和措施。
以某工业生产线上的电机驱动为例，方案设计可以包括以下几个方面：1. 电机选择：根据生产线的需求和工作条件，选择合适的电机类型和规格。
考虑到生产线的工作环境较为恶劣，需要选择具有高温耐受性和防尘防水性能的电机。
2. 驱动器选择：根据电机的特性和要求，选择合适的驱动器。
考虑到生产线的工作需要，需要选择具有高效率和稳定性的驱动器，以确保电机的正常运转。
3. 控制系统设计：设计合理的控制系统，实现对电机的精确控制。
考虑到生产线的工作要求，需要设计具有多种控制模式和参数调节功能的控制系统，以适应不同工作场景的需求。
4. 故障检测与保护：设计故障检测和保护机制，及时发现和处理电机故障。
考虑到生产线的工作重要性，需要设计具有故障自诊断和自动保护功能的机制，以减少故障对生产的影响。
五、实施步骤电机驱动解决方案的实施步骤是指具体的实施计划和操作步骤。
以某工业生产线上的电机驱动为例，实施步骤可以包括以下几个方面：1. 设备采购：根据方案设计的要求，采购所需的电机、驱动器和控制系统等设备。
大型制造业虚拟化解决方案
大型制造业虚拟化解决方案作者：AIX专家俱乐部成国飞一、原始需求由于该大型制造企业业务系统的要求，目前其数据中心越来越多地采用了IBM的X86服务器（如X3850M2,X3650X2)，无论是系统扩展性还是系统可靠性都需要通过服务器虚拟化技术进行增强。
该企业目前数据中心X86平台的业务服务器包括：1、基础服务器：如AD、DNS等，管理用户、域和域名解析等2、OA服务器，处理办公自动化系统、OFFICE等3、邮件服务器，处理内外部邮件的收发传递，包括lotus Notes、MS Exchange等4、数据库服务器，数据存储和分析5、防病毒服务器，防病毒软件的部署和管理6、代理服务器，管理用户上网的过滤7、身份认证服务器，身份认证的管理8、其他服务器，包括备份、开发、测试等众多辅助服务器目前这些服务器部署的主要问题包括：1、利用效率低下，由于每种业务运行都有高峰和低谷的周期，服务器不得不分别按照峰值配备，大量时间运行空闲，再加上可靠性考虑分别配置双机，不得不牺牲更多的计算资源。
2、扩展性差，目前企业成熟运行的应用系统大部分是基于32位操作系统，只能访问服务器内存到4G，因此当内存不够用时不得不配置新的服务器；另一方面目前服务器内存配置越来越高，16G已经成为主流配置，但是32位系统无法使用。
3、运维成本居高不下，由于服务器数量越来越多，对数据中心的空间、网络、耗电、制冷等消耗越来越大，成本越来越高。
4、管理复杂，响应速度滞后，每个业务系统的服务器的安装、升级、维护，以及高可用性和灾难备份没有统一的管理手段，只能因系统而异，管理难度大，无法响应业务系统的要求。
项目要求：1、减少硬件投资，将现有的X86平台更换到Power平台；2、降低运行成本；3、简化数据中心管理、提高响应能力；4、提高业务连续性和灾备能力；二、需求分析及建设目标大型制造业随着企业的发展和业务的变化，IT基础设施因不断新增的应用和计划外的增长变得越发复杂，随之而来的是企业的IT基础架构面临一系列问题：总体拥有成本提高、服务器利用率低、缺乏可管理性、兼容性差、可用性差、物理计算机机房空间有限等等。
HMC powerVM实施文档
HMC powerVM实施具体过程硬件准备工作：HMCIBM power小机软件准备工作：Virtual I/O server 2.2.26100-06-05（1.2二张盘）ISO镜像文件理念：1、利用HMC接管小机，利用https:// 登录HMC2、点击进入用户：hscroot密码：abc123选择“属性”将此处的“在所有逻辑分区断电后对系统断电”关掉后“确定”直接点击“”进入分区菜单，里面有一个原机器生成的分区，选择关掉分区，再返回到机器层面。
将此处的服务分区选择成“未分配”再次进入系统分区菜单，删除机器自带的分区返回机器层面创建分区此处“共享”和“专用”要分清楚，如果有的机器不能选择“共享”那是因为没有购买CPU虚拟上面可用处理单元中，分区创建完成后生效的都是”期望”对话框中的值，虚拟一定要是物理单元的10倍以上，比如：上面的期望是0.1 那以下面的虚拟期望一定要>1下面的权重主要用于不同分区对于CPU的争抢时做抉择的！值大的分区优先分配CPU。
这里内存没有虚拟，所以只能看到物理分配设置，和CPU的设置一样，也是期望内存是分区完成后的内存值。
如果内存也要虚拟动态分配，要在后面机器中对内存进行虚拟，就是创建一个内存池，把机器内存都放在池中，那样所有的分区都可以动态使用机器内存了。
（具体操作这里就不详加解析了）我们创建的第一个分区是用来安装VIOS系统的。
所以我们要将所有的I/O硬件都虚拟化。
注意：上面红色标注的在选择了所有的I/O后一定要“添加为必需插槽”，这样后面才会出现“必需”的状态。
这里VIOS系统分区要创建虚拟网卡和SCIS总线。
网卡的数量和SCIS的数量要根据机器物理网卡口的个数和要创建多少个分区有关，机器后面我们要用多少个网口来通信我们就要创建几个虚拟网卡，我们要创建几个虚拟分区，我们就要创建几条SCIS总线。
这里的红色标注，我们创建的虚拟网卡是用来和机器的物理网卡进行桥接用的。
