图像特征提取与分析
使用计算机视觉技术进行图像分析的步骤

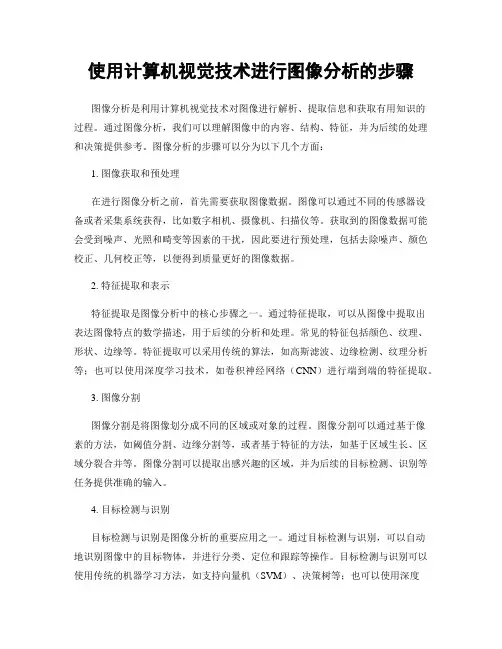

使用计算机视觉技术进行图像分析的步骤图像分析是利用计算机视觉技术对图像进行解析、提取信息和获取有用知识的过程。
通过图像分析，我们可以理解图像中的内容、结构、特征，并为后续的处理和决策提供参考。
图像分析的步骤可以分为以下几个方面：1. 图像获取和预处理在进行图像分析之前，首先需要获取图像数据。
图像可以通过不同的传感器设备或者采集系统获得，比如数字相机、摄像机、扫描仪等。
获取到的图像数据可能会受到噪声、光照和畸变等因素的干扰，因此要进行预处理，包括去除噪声、颜色校正、几何校正等，以便得到质量更好的图像数据。
2. 特征提取和表示特征提取是图像分析中的核心步骤之一。
通过特征提取，可以从图像中提取出表达图像特点的数学描述，用于后续的分析和处理。
常见的特征包括颜色、纹理、形状、边缘等。
特征提取可以采用传统的算法，如高斯滤波、边缘检测、纹理分析等；也可以使用深度学习技术，如卷积神经网络（CNN）进行端到端的特征提取。
3. 图像分割图像分割是将图像划分成不同的区域或对象的过程。
图像分割可以通过基于像素的方法，如阈值分割、边缘分割等，或者基于特征的方法，如基于区域生长、区域分裂合并等。
图像分割可以提取出感兴趣的区域，并为后续的目标检测、识别等任务提供准确的输入。
4. 目标检测与识别目标检测与识别是图像分析的重要应用之一。
通过目标检测与识别，可以自动地识别图像中的目标物体，并进行分类、定位和跟踪等操作。
目标检测与识别可以使用传统的机器学习方法，如支持向量机（SVM）、决策树等；也可以使用深度学习方法，如卷积神经网络、循环神经网络等。
目标检测与识别可以应用于人脸识别、车辆检测、物体识别等多个领域。
5. 图像理解和分析图像理解和分析是对图像中语义信息的理解和提取。
通过图像理解和分析，可以从图像中获取更高级别的信息，如场景理解、情感分析等。
图像理解和分析可以使用传统的图像处理方法，如特征匹配、图像拼接等；也可以使用深度学习方法，如图像标注、图像生成等。
第5章-图像特征提取与分析幻灯片课件
像 特
矩来描述颜色的分布。
征 颜色矩通常直接在RGB空间计算。
提 取
颜色分布的前三阶矩表示为：
与 分 析
i
1 N
N
Pij
j 1
i
(1 N
N
(Pij i)2)12
j1
si
( 1 N
N
(Pij
j1
i)3)13
第
4 章
4.2.3
颜色矩
图 特点
像
特 图像的颜色矩有九个分量（3个颜色分量，每个分
征 提
V
H
析 其中两个delta值分别是通过图像卷积下列两个操作
符所得到的水平和垂直方向上的变化量定义的：
1 0 1
111
1 0 1
000
1 0 1
1 1 1
第
4 4.3.2 Tamura 纹理特征
提 取
选取的特征应具有如下特点：
与
可区别性
分 析
可靠性
独立性好
数量少
第
4 章
4.1.1
基本概念
图 特征选择和提取的基本任务
像 特 如何从众多特征中找出最有效的特征。
征 提
图像特征提取的方法
取 与
低层次：形状、纹理、颜色、轮廓等图像某一方面
分 的特征。
析 中层次：
高层次：在图像中层次特征基础上的再一次抽象，
征 提
从广义上讲，图像的特征包括基于文本的特征
取 （如关键字、注释等）和视觉特征（如色彩、纹理、
与 分
形状、对象表面等）两类。
析
视觉特征分类：颜色(color)、形状(shape)、
纹理(texture)等
掌握图像处理中的特征提取与匹配方法

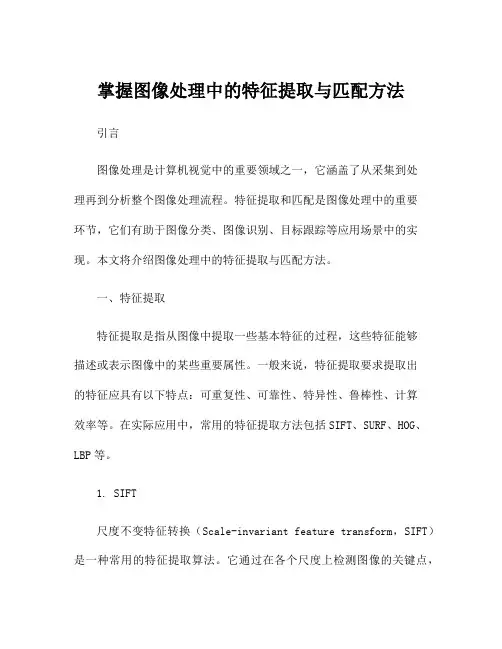

掌握图像处理中的特征提取与匹配方法引言图像处理是计算机视觉中的重要领域之一，它涵盖了从采集到处理再到分析整个图像处理流程。
特征提取和匹配是图像处理中的重要环节，它们有助于图像分类、图像识别、目标跟踪等应用场景中的实现。
本文将介绍图像处理中的特征提取与匹配方法。
一、特征提取特征提取是指从图像中提取一些基本特征的过程，这些特征能够描述或表示图像中的某些重要属性。
一般来说，特征提取要求提取出的特征应具有以下特点：可重复性、可靠性、特异性、鲁棒性、计算效率等。
在实际应用中，常用的特征提取方法包括SIFT、SURF、HOG、LBP等。
1. SIFT尺度不变特征转换（Scale-invariant feature transform，SIFT）是一种常用的特征提取算法。
它通过在各个尺度上检测图像的关键点，然后对每个关键点周围的像素进行梯度计算，再把梯度信息转换为特征向量，最终得到具有尺度不变性的特征描述子，用于匹配和分类。
SIFT算法具有较好的鲁棒性和旋转不变性，在目标跟踪、图像检索等领域具有广泛的应用。
2. SURF加速稳健特征（Speeded Up Robust Features，SURF）是一种基于尺度空间的特征提取算法。
它采用了快速哈尔小波变换来加速特征计算，并引入了Hessian矩阵来描述图像的局部特征，加强了图像的鲁棒性和抗干扰性。
SURF算法与SIFT算法相比，具有更快的计算速度和更好的抗噪性，适合于大规模图像数据的特征提取。
3. HOG方向梯度直方图（Histogram of Oriented Gradients, HOG）是一种基于图像梯度方向和强度的特征描述方法。
HOG算法通过计算图像中每个像素点的梯度幅值和梯度方向，并将其汇总为几个方向的直方图，最终得到具有方向和梯度信息的特征向量。
HOG算法具有较好的抗变形和旋转不变性，适合于人体检测、模式识别等领域。
4. LBP局部二值模式（Local Binary Pattern, LBP）是一种基于纹理分析的特征提取算法。
遥感图像的特征提取与空间分析方法
遥感图像的特征提取与空间分析方法遥感图像是一种通过卫星、飞机等远距离方式获取地球表面信息的技术。
随着遥感技术的不断进步和应用领域的拓展，遥感图像的特征提取和空间分析方法也成为研究的热点之一。
本文将探讨遥感图像特征提取与空间分析方法的相关内容，包括常用的特征提取方法、特征的分类和应用以及空间分析方法的原理和应用。
一、特征提取方法1. 基于像素的特征提取方法基于像素的特征提取方法是最基础的一种方法，它通过分析每个像素点的亮度、颜色等属性来提取图像特征。
常见的方法有灰度共生矩阵、颜色直方图和纹理特征等。
其中，灰度共生矩阵通过计算像素之间的灰度分布概率来描述图像的纹理特征，颜色直方图通过统计图像中像素的颜色分布情况来提取图像的颜色特征。
2. 基于区域的特征提取方法基于区域的特征提取方法是将图像分割成若干个区域，然后提取每个区域的特征。
常用的方法有边缘检测、聚类分析和形态学处理等。
边缘检测可以提取图像中的边界信息，聚类分析可以将相似的像素点分到同一个区域中，形态学处理可以提取图像中的纹理和形状信息。
二、特征的分类和应用根据特征的性质和应用场景的不同，特征可以分为几何特征、频谱特征和纹理特征等。
几何特征包括面积、周长、形状等，频谱特征包括反射率、辐射度等，纹理特征包括纹理均匀度、纹理方向等。
这些特征在不同领域的应用也有所不同。
1. 土地利用与覆盖变化研究土地利用与覆盖变化研究是遥感图像应用的一个重要领域，它可以通过提取图像的频谱特征和纹理特征来监测和分析土地的利用情况和覆盖变化。
例如，利用遥感图像的反射率特征可以判断农田的健康状况，利用纹理特征可以分析城市建设的扩张情况。
2. 灾害监测与评估灾害监测与评估是遥感图像应用的另一个重要领域，它可以通过提取图像的几何特征和纹理特征来识别和分析灾害的类型和程度。
例如，在地震灾害监测中，可以利用遥感图像的几何特征和纹理特征来评估建筑物的倒塌程度和人员伤亡情况。
三、空间分析方法空间分析方法是对遥感图像进行空间变化和空间关系分析的一种方法。
图像处理中的图像特征提取方法与技巧
图像处理中的图像特征提取方法与技巧图像处理是一门研究数字图像的领域，其目标是通过一系列的处理步骤来改善图像的质量或提取出其中的有用信息。
其中，图像特征提取是图像处理中的重要环节之一。
本文将介绍一些常用的图像特征提取方法和技巧。
1. 灰度特征提取灰度特征提取是图像处理中最基本的特征提取方法之一。
通过将彩色图像转换为灰度图像，可以提取出图像的亮度信息。
常用的灰度特征包括图像的平均灰度值、灰度直方图、对比度等。
这些特征可以反映出图像的整体明暗程度和灰度分布情况，对于一些亮度信息相关的任务，如人脸识别、目标检测等，具有重要意义。
2. 形态学特征提取形态学特征提取通过对图像进行形态学运算，如腐蚀、膨胀、开闭运算等，来提取出图像的形态信息。
比如，利用腐蚀和膨胀运算可以提取出图像的边缘信息，通过开闭运算可以获取到图像的拐点信息和孤立点信息。
形态学特征提取在图像的边缘检测、形状分析等领域中得到广泛应用。
3. 纹理特征提取纹理特征提取是指从图像中提取出具有纹理信息的特征。
图像的纹理是指图像中像素之间的空间关系，比如纹理的平滑度、粗糙度、方向等。
常见的纹理特征提取方法包括灰度共生矩阵（GLCM）、灰度差值矩阵（GLDM）等。
这些方法通过统计邻近像素之间的灰度差异来描述图像的纹理特征，对于物体识别、纹理分类等任务非常有用。
4. 频域特征提取频域特征提取是指通过对图像进行傅里叶变换或小波变换，从频域角度分析图像的特征。
对于傅里叶变换，可以得到图像的频谱图，从中提取出一些频域特征，如频谱能量、频谱密度等。
而小波变换则可以提取出图像的频率和幅度信息。
频域特征提取在图像压缩、图像识别等领域具有广泛应用。
5. 尺度空间特征提取尺度空间特征提取是指通过在不同的尺度下分析图像的特征，提取出图像的空间尺度信息。
常用的尺度空间特征提取方法包括拉普拉斯金字塔、高斯金字塔等。
这些方法可以从图像的多个尺度下提取出不同的特征，对于物体的尺度不变性分析、尺度空间关系分析等任务非常有用。
图像处理中的特征提取与分类算法
图像处理中的特征提取与分类算法图像处理是指通过计算机技术对图像进行分析、处理和识别，是一种辅助人类视觉系统的数字化技术。
在图像处理中，特征提取与分类算法是非常重要的一个环节，它能够从图像中提取出不同的特征，并对这些特征进行分类，从而实现图像的自动化处理和识别。
本文将对图像处理中的特征提取与分类算法进行详细介绍，主要包括特征提取的方法、特征分类的算法、以及在图像处理中的应用。
一、特征提取的方法1.1颜色特征提取颜色是图像中最直观的特征之一，它能够有效地描述图像的内容。
颜色特征提取是通过对图像中的像素点进行颜色分析，从而得到图像的颜色分布信息。
常用的颜色特征提取方法有直方图统计法、颜色矩法和颜色空间转换法等。
直方图统计法是通过统计图像中每种颜色的像素点数量，从而得到图像的颜色直方图。
颜色矩法则是通过对图像的颜色分布进行矩运算，从而得到图像的颜色特征。
颜色空间转换法是将图像从RGB颜色空间转换到其他颜色空间，比如HSV颜色空间，从而得到图像的颜色特征。
1.2纹理特征提取纹理是图像中的一种重要特征，它能够描述图像中不同区域的物体表面特性。
纹理特征提取是通过对图像中的像素点进行纹理分析，从而得到图像的纹理信息。
常用的纹理特征提取方法有灰度共生矩阵法、小波变换法和局部二值模式法等。
灰度共生矩阵法是通过统计图像中不同像素点的灰度级别分布，从而得到图像的灰度共生矩阵，进而得到图像的纹理特征。
小波变换法是通过对图像进行小波变换，从而得到图像的频域信息，进而得到图像的纹理特征。
局部二值模式法是采用局部像素间差异信息作为纹理特征，从而得到图像的纹理特征。
1.3形状特征提取形状是图像中的一种重要特征，它能够描述图像中物体的外形和结构。
形状特征提取是通过对图像中的像素点进行形状分析，从而得到图像的形状信息。
常用的形状特征提取方法有轮廓分析法、边缘检测法和骨架提取法等。
轮廓分析法是通过对图像中物体的外轮廓进行分析，从而得到图像的形状特征。
数字图像处理中的特征提取技术
数字图像处理中的特征提取技术数字图像处理是一种涉及数字计算机与图像处理的技术。
它能够对图像进行一系列的处理，包括图像增强、特征提取、图像分割等。
其中，特征提取是数字图像处理中非常重要的一环，通过对图像中的关键特征进行提取和分析，可以实现图像分类、目标识别和图像检索等多种应用。
本文将介绍数字图像处理中的特征提取技术。
一、特征提取的概述特征提取是数字图像处理中的一项重要技术，其主要目的是从图像中提取出具有代表性的特征，这些特征可以被用于图像分类、目标检测和图像识别等应用中。
通常情况下，特征提取可以分为两种方式：1.直接提取图像的原始特征。
这种方式可以直接从图像中提取出像素点的信息，包括图像的颜色、灰度值等。
这些原始特征经过一些处理后可以发挥很大的作用。
2.间接提取图像的特征。
这种方法则需要将原始图像进行一些复杂的变换和处理，例如提取图像的边缘、纹理、形状等特征，再通过算法分析得出更加有价值的特征信息。
二、特征提取的算法1.边缘检测算法边缘检测是图像处理中的一项基本操作，其目的是提取出图像中的边缘信息。
实际上，边缘检测是一种间接的特征提取方法，通过提取出图像中的边缘信息，可以实现图像目标的检测和二值化操作。
常见的边缘检测算法包括Canny算法、Sobel算法、Laplacian算法等。
2.纹理特征提取算法纹理是图像中最基本、最重要的特征之一，其包含了图像中的细节信息，并能够有效地描述图像的表面纹理。
因此，通过提取纹理特征可以有效地用于图像分类和目标检测等应用中。
常见的纹理特征提取算法包括LBP算法、GLCM算法、Gabor算法等。
3.形状特征提取算法形状是图像中最基本、最重要的特征之一，其能够有效地描述图像中物体的大小和形态。
因此，通过提取形状特征可以用于目标检测和图像匹配等应用中。
常见的形状特征提取算法包括Hu不变矩算法、Zernike矩算法、Fourier描述子算法等。
三、特征提取的应用数字图像处理中的特征提取技术可以应用于多种应用领域中，例如：1.图像识别通过提取图像中的特征信息，可以建立有效的图像识别模型，实现对图像的分类和识别。
图像特征提取及描述算法分析
图像特征提取及描述算法分析图像特征提取及描述算法是计算机视觉领域的核心内容之一，其在图像处理、模式识别和计算机视觉任务中扮演着重要的角色。
本文将分析一些常用的图像特征提取及描述算法，包括边缘检测、角点检测、尺度不变特征变换（SIFT）和高级表观算子（HOG），以及它们在实际应用中的优缺点。
边缘检测是图像处理中常用的特征提取方法之一。
边缘是图像中灰度变化最明显的地方，通常包含了物体的轮廓和纹理信息。
常用的边缘检测算法有Sobel算子、Prewitt算子和Canny边缘检测算法。
Sobel算子和Prewitt算子是基于局部差分的算法，通过计算像素点邻域内灰度值的差异来检测边缘。
Canny边缘检测算法在Sobel算子的基础上添加了非最大抑制和双阈值处理，能够在减少噪声的同时保留重要的边缘信息。
边缘检测算法在许多图像处理和计算机视觉任务中都有广泛的应用，例如目标检测、图像分割和图像识别等。
角点检测是另一种常用的图像特征提取算法，它主要用于寻找图像中的角点或感兴趣点。
角点是图像中两条或多条边缘相交的地方，通常具有良好的鲁棒性和唯一性。
常用的角点检测算法有SIFT算法、Harris角点检测算法和FAST角点检测算法。
SIFT算法通过在不同尺度空间上进行高斯模糊和建立尺度空间极值点来寻找图像中的关键点。
Harris角点检测算法基于图像灰度的变化率来检测角点，通过计算图像的梯度和结构矩阵的特征值来判断像素点是否为角点。
FAST角点检测算法则是通过快速的像素比较来寻找图像中的角点。
角点检测算法在图像配准、目标跟踪和三维重建等领域有广泛的应用。
尺度不变特征变换（SIFT）是一种用于图像特征提取和描述的经典算法。
SIFT 算法通过在不同尺度空间上构建高斯金字塔和相对梯度直方图来提取图像的局部不变特征。
SIFT特征具有旋转不变性和尺度不变性，能够在不同角度和尺度下描述同一物体的特征。
SIFT算法在目标识别、图像匹配和三维重建等领域有广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
➢ 彩色图像变这换里，成m灰ax=度255。图像的公式为：
可编辑ppt
10
8.3 形状特征描述
➢ 形状特征描述是在提取图像中的各目标形状特征 基础上，对其进行表示。它是进行图像识别和理 解的基础。
➢ 图像经过边缘提取和图像分割等操作，就会得到 景物的边缘和区域，也就获得了景物的形状。
➢ 任何一个景物形状特征均可由其集合属性（如长 短、面积、距离、凹凸等）和统计属性（连通、 欧拉数）来进行描述。
邻域与邻接
互为4-邻域的两像素叫4-邻接。
互为8-邻域的两像素叫8-邻接。
可编辑ppt
13
像素的连接
对于图像中具有相同值的两个像素A和B，如果所有和A、B具有相
同值的像素序列
存在，并且 和 互为4-邻
接或8-邻接，那么像素和叫做4-连接或8-连接，以上的像素序列叫4-路
径或8-路径。
像素的可编连辑p接pt
➢ 凸图形的凸闭包就是它本身。从凸闭包除去原始图形的部分后，所产生 的图形的位置和形状将成为形状特征分析的重要线索。凹形面积可将凸 封闭包减去凹形得到。
对区域内提取形状特征。 1.欧拉数
✓ 图像的欧拉数是图像的拓扑特性之—，它表明了图像的连通性。下图 (a)的图形有一个连接成分和一个孔，所以它的欧拉数为0，而下图（b） 有一个连接成分和两个孔，所以它的欧拉数为-1。
✓ 可见通过欧拉数可用于目标识别。
可编辑ppt
17
具有欧拉数为0和-1的图形
✓ 用线段表示的区域，可根据欧拉数来描述。如下图中的多边形网，把这
14
连接成分
在图像中，把互相连接的像素的集合汇集为一组，于是具有若干个0值 的像素和具有若干个l值的像素的组就产生了。把这些组叫做连接成分， 也称作连通成分。
在研究一个图像连接成分的场合，若1像素的连接成分用4-连接或8-连 接，而0像素连接成分不用相反的8-连接或4-连接就会产生矛盾。
假设各个1像素用8-连接，则其中的0像素就被包围起来。如果对0像素 也用8-连接，这就会与左下的0像素连接起来，从而产生矛盾。因此0 像素和1像素应采用互反的连接形式，即如果1像素采用8-连接，则0像 素必须采用4-连接。
多边形网内部区域分成面和孔。如果设顶点数为W，边数为Q，面数为 F，则得到下列关系，这个关系称为欧拉公式。
图中的多边形网，有7个顶点、11条边、2个面、1个连接区、3个孔，因此，由上式可得到 Nhomakorabea。
E 7 1 2 1 1 3 2
包含多角网络的区域
✓ 一幅图像或一个区域中的连接成分数C和孔数H不会受图像的伸长、压
成N个不同颜色。颜色直方图H定义为： pi hi
h i 第i种颜色在整幅图像中具有的像素数。 ➢ 归一化为：
pi hi M
可编辑ppt
9
8.2.2 颜色直方图
➢ 由于RGB颜色空间与人的视觉不一致，可将RGB空 间转换到视觉一致性空间。除了转换到前面提及 的HSI空间外，还可以采用一种更简单的颜色空间：
第8章 图像特征提取与分析
可编辑ppt
1
本章重点：
图像特征及特征提取的基本概念。
常见的图像特征提取与描述方法，如颜色特征、 纹理特征和几何形状特征提取与描述方法。
可编辑ppt
2
8.1 基本概念
8.2 颜色特征描述
8.3 形状特征描述
8.4 图像的纹理分析技术
8.5 小结
可编辑ppt
3
8.1 基本概念
缩、旋转、平移的影响，但如果区域撕裂或折叠时，C和H就会发生变
化。可见，区域的拓扑性质对区域的全局描述是很有用的，欧拉数是
区域一个较好的描述子。
可编辑ppt
18
2.凹凸性
➢ 凹凸性是区域的基本特征之一，区域凹凸性可通过以下方法进行判别： 区域内任意两像素间的连线穿过区域外的像素，则此区域为凹形。相反， 连接图形内任意两个像素的线段，如果不通过这个图形以外的像素，则 这个图形称为是凸的。任何一个图形，把包含它的最小的凸图形叫这个 图形的凸闭包。
选取的特征应具有如下特点：
✓ 可区别性
✓ 可靠性
✓ 独立性好
✓ 数量少
特征提取与选择总原则：尽可能减少整个识别系统的处理 时间和错误识别率，当两者无法兼得时，需作出平衡。
可编辑ppt
6
8.2 颜色特征描述
➢ 颜色特征反映彩色图像的整体特征，一幅图像可 以用它的颜色特性近似描述。
➢ 根据颜色与空间属性的关系，颜色特征的表示方 法可以有颜色矩、颜色直方图、颜色相关等几种 方法。
可编辑ppt
11
8.3.1 几个基本概念
邻域与邻接
对于任意像素(i,j),(s,t)是一对适当的整数，则把像素的集合 {(i+s,j+t)}叫做像素(i,j)的邻域. 直观上看，这是像素(i,j)附近的像素形成的区域. 最经常采用的是4-邻域和8-邻域
(a)
(b)
4-邻域和8-可邻编辑域ppt
12
特征提取
➢ 原始特征的数量很大，或者说原始样本处于一个 高维空间中，通过映射或变换的方法可以将高维 空间中的特征描述用低维空间的特征来描述，这 个过程就叫特征提取 。
可编辑ppt
5
8.1 基本概念
特征选择
➢ 从一组特征中挑选出一些最有效的特征以达到降低特征空 间维数的目的，这个过程就叫特征选择。
目的
➢ 让计算机具有认识或者识别图像的能力，即图像 识别。
➢ 特征选择是图像识别中的一个关键问题，将直接 影响到图像识别分类器的设计，性能及其识别结 果的准确性。
➢ 特征选择和提取的基本任务是如何从众多特征中 找出最有效的特征。
可编辑ppt
4
8.1 基本概念
特征形成
➢ 根据待识别的图像，通过计算产生一组原始特征， 称之为特征形成。
连接性可矛编辑盾ppt 示意图
15
在0-像素的连接成分中，如果存在和图像外围的1行或1列的 0-像素不相连接的成分，则称之为孔。不包含有孔的1像素 连接成分叫做单连接成分。含有孔的l像素连接成分叫做多重 连接成分。
可编辑ppt
16
8.3.2 区域内部空间域分析
区域内部空间域分析是不经过变换而直接在图像的空间域，
可编辑ppt
7
8.2.1 颜色矩
➢ 颜色矩是以数学方法为基础的，通过计算矩来描述颜色的 分布。
➢ 颜色矩通常直接在RGB空间计算 ➢ 颜色分布的前三阶矩表示为：
一阶-颜色分量的平均强度；二、三阶—方差和偏移度。
可编辑ppt
8
8.2.2 颜色直方图
➢ 描述了图像颜色分布的统计特性。 ➢ 设一幅图像包含M个像素，图像的颜色空间被量化
