麦克风接法

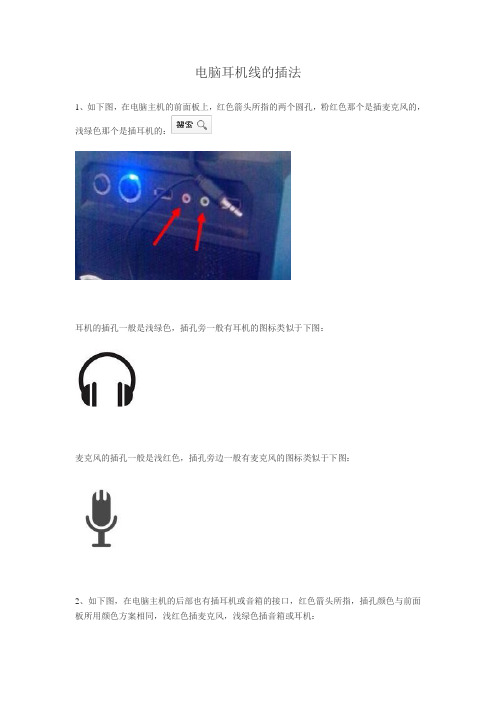

电脑耳机线的插法
电脑耳机线的插法
1、如下图，在电脑主机的前面板上，红色箭头所指的两个圆孔，粉红色那个是插麦克风的，浅绿色那个是插耳机的：
耳机的插孔一般是浅绿色，插孔旁一般有耳机的图标类似于下图：
麦克风的插孔一般是浅红色，插孔旁边一般有麦克风的图标类似于下图：
2、如下图，在电脑主机的后部也有插耳机或音箱的接口，红色箭头所指，插孔颜色与前面板所用颜色方案相同，浅红色插麦克风，浅绿色插音箱或耳机：
备注：后面板通常是插音箱，耳机插前面板。
【图解】AC97、HD音效卡前置音频线的接法
【图解】AC97、HD音效卡前置音频线的接法英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
微软的新操作系统vista推出UAA音频。
这些音频标准对机箱的前置音频面板和接口都有各自的规定。
主板的前置音频连接座也有变化。
本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。
一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。
要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。
要能够直接的使用音频而不需要特别的软件。
前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。
麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。
插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。
2、电气连接两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。
音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座。
经过前面板插座再由AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音频插座。
当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。
如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。
3、主板连接座设计主板前置音频连接座，如下图：连接座的针脚分配：针信号名说明1 AUD_MIC_IN 前置麦克输入。
2 AUD_GND 供模拟音频电路使用的接地。
音频线接法
AC97和HD Audio前置音频线的接法英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
微软的新操作系统vista推出UAA音频。
这些音频标准对机箱的前置音频面板和接口都有各自的规定。
主板的前置音频连接座也有变化。
本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。
一、英特尔AC97前置音频接口的规范要点音量控制界面各项目的含义：主音量：声卡总音量波形：音乐音量软件合成器：软效果器插件音量Front：前置音箱音量Rear：后置音箱音量Subwoofer：环绕音箱音量Center：中置音箱音量Side：旁置音箱音量（适用于7.1音箱）SPDIF：数字接口音量控制（说明：上述项目中，一般用户选择前面的2项就足够了）Front Green In：前面板绿色插孔（默认为音箱、耳机）Front Pink In：前面板粉色插孔（默认为话筒、麦克风）Rear Green In：后面板绿色插孔（默认为音箱、耳机）Rear Pink In：后面板粉色插孔（默认为话筒、麦克风）Rear Blue In：后面板蓝色插孔（默认为音箱、耳机）Rear Grey In：后面板灰色插孔Rear Orange In：后面板橘红色插孔Rear Black In：后面板黑色插孔六、Realtek ALC883声卡与AC97声卡音量控制面板的差异6.1、音量控制面板的标题差异AC97音量控制面板标题为“音量控制”。
HD音量控制面板标题为“主音量”。
下图是音量控制面板的“播放”/output音量调整面板。
除了标题不同外，基本相同，每个音频设备下面的音量滑动条都是可以调节的。
6.2、控制面板“属性”的差异AC97的“属性”通过面板上面的“播放”/“录音”来选择播放/录音设备。
HD的“属性”通过面板上面的“属性”下拉菜单选择输出/输入设备。
6.3、录音/input音量控制的差异AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。
主板前置音频线接法
主板前置音频线接法常用主板前置音频接口AUDIO是按Intel®的I/O面板连接规范设计的。
针脚定义(AUDIO)如下: 1, AUD_MIC---------前面板麦克输入2, AUD_GND---------模拟音频电路用地线3, AUD_MIC_BIAS----麦克供电电源4, AUD_VCC---------给模拟音频电路用的已滤波的+5V供电5, AUD_FPOUT_R-----前面板右声道音频信号6, AUD_RET_R-------前面板右声道音频信号返回7, HP_ON-----------保留给将来耳机放大电路用8, KEY-------------空针脚9, AUD_FPOUT_L-----前面板左声道音频信号10,AUD_RET_L-------前面板右声道音频信号AUDIO的十针设计可应用于带有功率放大器和音箱的高档机箱，也可以应用于普通机箱的前置耳麦插口。
由于第4针脚是给功率放大器提供+5V电源用的，所以在连接普通机箱的前置耳麦插口是千万不要把任何一条线连接到第4针脚，否则会烧主板和耳麦的。
如果不使用前置音频插口，针脚5 & 6, 9 & 10 必须用跳线帽短接，这样输出信号才会转到后面的音频端口。
否则后面的Line-Out音频接口将不起作用。
基本按Intel®的I/O面板连接规范设计，提供7条连接线：这种前置音频插口的耳机插孔带有弹簧开关，多了两条左右声道返回主板的连线（LINE OUT RL 和LINE OUT RR）。
采用这种耳机插孔的机箱，其背面的音频输出插孔用于连接音箱，前置插孔用于连接耳机。
当使用前置插孔连接耳机时，自动断开背面的音箱，拔出耳机时自动连接到音箱。
麦克输入（MIC IN）————————>①地线（GND）———————————>②麦克电源（MIC POWER）——————>③面板右声道输出(LINE OUT FR)—-——>⑤面板右声道返回(LINE OUT RR)——-—>⑥面板左声道输出(LINE OUT FL) ———>⑨面板左声道返回(LINE OUT RL) ———>⑩注意：⑴AUDIO的麦克连接，MIC IN连接到1脚，MIC POWER连接到3脚，如果接反了会导致麦克没有输入或音量很小；⑵一定要连接地线，必须连接到2脚；⑶第5、9脚连接左右声道输出，第6、10脚连接左右声道返回。
主板电源线接法(电源开关、重启开关、USB、耳机麦克风等)
图解：主板电源线接法（电源开关、重启开关、USB、耳机麦克风等）一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。
一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。
一般电源线接口如下：电源LED灯+ －电源开关。
+ －重启未定义接口（这果多一个接口，貌似没用的）硬盘LED灯一般只需注意以上电源线的接法就行了，其他基本不用记，只要接口接合适就行了。
其他线如USB线、音频线、耳麦线都是整合成一组一组的，只要接口插得进就对了。
菜鸟进阶必读！主板跳线连接方法揭秘初级用户最头疼的跳线连接作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。
钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
电脑机箱前置音频线接法全
电脑机箱前置音频线接法全攻略英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
微软的新操作系统vista推出UAA音频。
这些音频标准对机箱的前置音频面板和接口都有各自的规定。
主板的前置音频连接座也有变化。
本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。
一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。
要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。
要能够直接的使用音频而不需要特别的软件。
前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。
麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。
插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。
2、电气连接两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。
音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R 送给前面板插座。
经过前面板插座再由AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音频插座。
当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。
如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。
3、主板连接座设计主板前置音频连接座，如下图：连接座的针脚分配：针信号名说明1 AUD_MIC_IN 前置麦克输入。
2 AUD_GND 供模拟音频电路使用的接地。
音频线接法
AC97和HD Audio前置音频线的接法英特尔在AC97音频尺度之后,又推出了HD(高保真)音频尺度.微软的新操纵体系vista推出UAA音频.这些音频尺度对机箱的前置音频面板和接口都有各自的划定.主板的前置音频衔接座也有变更.本文就AC97和HD的前置音频/麦克的接线方法作具体解释,供列位参考.一.英特尔AC97前置音频接口的规范要点音量掌握界面各项目标寄义：主音量：声卡总音量波形：音乐音量软件合成器：软后果器插件音量Front：前置音箱音量Rear：后置音箱音量Subwoofer：围绕音箱音量Center：中置音箱音量Side：旁置音箱音量（实用于7.1音箱）SPDIF：数字接口音量掌握（解释：上述项目中,一般用户选择前面的2项就足够了）Front Green In：前面板绿色插孔（默以为音箱.耳机）Front Pink In：前面板粉色插孔（默以为话筒.麦克风）Rear Green In：后面板绿色插孔（默以为音箱.耳机）Rear Pink In：后面板粉色插孔（默以为话筒.麦克风）Rear Blue In：后面板蓝色插孔（默以为音箱.耳机）Rear Grey In：后面板灰色插孔Rear Orange In：后面板橘红色插孔Rear Black In：后面板黑色插孔六.Realtek ALC883声卡与AC97声卡音量掌握面板的差别6.1.音量掌握面板的标题差别AC97音量掌握面板标题为“音量掌握”.HD音量掌握面板标题为“主音量”.下图是音量掌握面板的“播放”/output音量调剂面板.除了标题不合外,基底细同,每个音频装备下面的音量滑动条都是可以调节的.6.2.掌握面板“属性”的差别AC97的“属性”经由过程面板上面的“播放”/“灌音”来选择播放/灌音装备.HD的“属性”经由过程面板上面的“属性”下拉菜单选择输出/输入装备.6.3.灌音/input音量掌握的差别AC97音量掌握面板与HD音量掌握面板最大的差别在灌音/input 音量掌握面板.AC97灌音音量掌握面板内每个灌音装备下面的音量滑动条都是可以调节的.HD音量掌握面板内每个灌音装备下面的音量滑动条都是灰色不成调节的.音量调节是经由过程左侧的灌音掌握滑动条调节.七.应用主板3个后置音频插口设置装备摆设4-或6-声道模仿音频输出市场主流低端的6（5.1）声道主板一班设置装备摆设3个插孔的音频接口,这三个插孔分离是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入.这三个插孔经由过程软件设置可以供给4-或6-声道模仿音频输出功效.7.1.软件设置1. 从屏幕右下端的Window条中单击音频治理员图标,弹出音效治理设置面板.2. 在音效栏目中的情况下拉菜单中选择您要的围绕音效.3. 点击Speaker Configuration标签.4. 选择Synchronize the phone jack switch with the settings.5. 从No. of Speakers选择您须要的多声道操纵.a. 2-声道模式支撑立体声-音箱输出b. 4-声道模式输出6. 单击OK封闭窗口.7.1.4-声道音频模式输出当选择4-声道模式时,后面板上每个接口的功效请参考下图：当选择4-声道模仿音频输出时,Line In（线路输入）插口的功效就转变成Line Out（线路输出）,用于后置阁下声道输出.7.2.6-声道音频模式输出当选择6-声道模式时,后面板上每个接口的功效请参考下图：当选泽6-声道模仿音频输出模式时,Line In（线路输入）和MIC （麦克输入）插口功效都要转变成Line Out,MIC插口变成中置和重低音输出,Line In 变成后置阁下声道输出.7.3.测试衔接的音箱音箱衔接和软件设置准确后,可以经由过程音效治理面板的Speaker Test测试每个声道和音箱是否正常工作.从屏幕右下端的Window条中单击音频治理员图标 .1. 单击音效治理面板的Speaker Test 栏.2. 消失如下的窗口,选择您要测试的音箱并单击它.假如您在“No. of Speakers”列表中选择“6-声道模式”,在“Speaker Test”window中就消失6个音箱.假如您选择“4-声道模式”,就消失4个音箱.请留意6声道必须应用5.1音箱,4声道必须应用4声道音箱.假如测试中每个声道的音箱都有声音,则声卡和音箱都OK.测试中假如某个声道的音箱没有声音,可能的原因如下：音箱插头没有插好,插头接线不相符规范,音箱的功放有故障,音箱衔接线断,声卡的这个声道输出故障,声卡有故障.在现实播放音乐或DVD时,如要包管围绕立体声或5.1声道音效,音乐声源或DVD必须是围绕立体声或5.1声道的,不然有部分声道无声,比方后置阁下声道.中置/重低音声道.起首要懂得前置音频插座的构造.依据英特尔关于AC97前置音频接口的规范,机箱的前置音频面板采取两种3.5毫米微型插座：1开关型的,2无开关型的,见下图：开关型的2/3,4/5端是两个开关,当没有插头拔出时,2/3,4/5端是连通的,当插头拔出时2/3,4/5端断开.无开关的就没有3,4两个开关端.3.5毫米插头一般可分为三芯和二芯两种,如下图：二芯插头一般用于麦克,三芯插头一般用于立体声音耳机（有源音箱）.如今二芯插头很少,所以麦克也用三芯插头.耳机和麦克插头的接线界说如下图：麦克.耳机插头的接线如下图：采取三芯的麦克插头还有两种接法,如下图：这种接法没有麦克偏置,假如与麦克插座接线合营不准确.会不好用.3.前置麦克衔接的问题前置音频口的衔接,耳机一般没有什么问题,麦克会经常消失问题,原因是有些机箱的前置麦克插座的接线方法不尺度.下图列出了尺度接线与非尺度接线的差别：尺度的接线有三条线：地线.麦克输入.麦克偏置.非尺度的有二条线：地线和麦克输入,把麦克偏置省了.非尺度1是把插座1.3短接,非尺度2是3脚空着.这两种的把MIC_IN接到JAUD1的1脚是可以应用的.非尺度3是把2.3短接,非尺度4是把MIC_IN接到3脚,这两种拔出尺度插头的麦克确定是没有声音的,除非也用那种与之相对应接法的非尺度插头的麦克.4.前置音频线英特尔规范中对前置音频线也作了划定：阁下声道.麦克以及AUD_VCC/HP_ON都要成对屏障,同时这些线还要组合在一路外层屏障.参考下图：国内的机箱看不到有相符这种尺度的前置音频线.这种尺度的音频线会削减干扰,下降噪声.英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座.衔接线.针脚名称.要点如下：1.音频衔接器衔接器设计应该支撑应用尺度的前面板麦克和耳机.要可以或许直接的应用音频而不须要特此外软件.前面板音频衔接器设计要支撑立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）.麦克输入（一个单声道）衔接到装配在前面板上的3.5毫米微型插座.插座的芯端接麦克输入旌旗灯号,外环端接麦克音频偏置旌旗灯号.2. 电气衔接两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和 AUD_RET_R)衔接到一个装配在前面板上的开关型的3.5毫米微型插座.音频旌旗灯号传送路径是：当前面板插座没有应用时,主板输出的音频旌旗灯号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座.经由前面板插座再由AUD_FPOUT_L和AUD_FPOUT_R返回主板的后置音频插座.当前置音频插座拔出耳机时,插座里衔接（AUD_FPOUT_L和AUD_RET_L,AUD_FPOUT_R和AUD_RET_R）的开关断开,返回主板的音频旌旗灯号就断开,后置插座无音频旌旗灯号,只有前置的有无音频旌旗灯号.如下图：注：音频输出仅能应用耳机或有源音箱,假如应用无源音箱,声音很小.3.主板衔接座设计主板前置音频衔接座,如下图：衔接座的针脚分派：针旌旗灯号名解释1 AUD_MIC_IN 前置麦克输入.2 AUD_GND 供模仿音频电路应用的接地.3 AUD_MIC_BIAS 麦克偏置电压.4 AUD_VCC 供模仿音频电路应用的滤波 +5 V.5 AUD_FPOUT_R 输出给前置的右声道音频旌旗灯号.6 AUD_RET_R 从前置返回的右声道音频旌旗灯号.7 HP_ON 为今后掌握耳机放大器保存.8 KEY 无针脚.9 AUD_FPOUT_L 输出给前置的左声道音频旌旗灯号.10 AUD_RET_L 从前置返回的左声道音频旌旗灯号.衔接座的跳线：假如前置音频接线没有衔接到主板的前置音频衔接座上,衔接座的5和6,9和10针应该用跳线短接,不然后置音频插座无效.二.机箱前置音频插座和衔接线如今看看现实的机箱前置音频插座和衔接线.相符AC97尺度的前置音频面板如下图：从上图可以看到相符AC97尺度的音频接线有7根：1 AUD_MIC_IN 前置麦克输入.2 AUD_GND 供模仿音频电路应用的接地.3 AUD_MIC_BIAS 麦克偏置电压.5 AUD_FPOUT_R 输出给前置的右声道音频旌旗灯号.6 AUD_RET_R 从前置返回的右声道音频旌旗灯号.9 AUD_FPOUT_L 输出给前置的左声道音频旌旗灯号.10 AUD_RET_L 从前置返回的左声道音频旌旗灯号. 这7根线与主板的音频衔接座衔接方法如下图：还有简化的AC97尺度的前置音频面板.插座和接线.主如果简化了耳机插座的开关线.就是说把开关型耳机插座简化为非开关型.衔接线为5根,但与主板音频衔接座的插针照样7根.如下图：从上图可以看到简化的音频接线有5根：1 AUD_MIC_IN 前置麦克输入.2 AUD_GND 供模仿音频电路应用的接地.3 AUD_MIC_BIAS 麦克偏置电压.5 AUD_FPOUT_R 输出给前置的右声道音频旌旗灯号.9 AUD_FPOUT_L 输出给前置的左声道音频旌旗灯号.这5根线与主板的音频衔接座衔接方法如下图：这种简化的音频输出有一个长处,就是前后置音频输出可以同时应用.尺度的四线音频接线,因为应用开关型插座的开关功效,当前置插座没有拔出耳机（音箱）插头时,开关接在后置音频输出插座,可以应用后置音频输出.当前置插座拔出耳机（音箱）插头时,开关就把后置音频输出插座断开,使音频输出衔接在前置输出插座,后置就没有输出音频,所以前后置音频输出不克不及同时应用.这种简化的音频输出经由过程插针把5/6 9/10短接,使CODEC的音频输出同时衔接到前后置音频输出插座上,所以前后置音频输出可以同时应用.三.英特尔高保真（HD）前置音频接口的规范要点3-1.高保真音频（High Definition Audio）的重要特色：1.单工带宽就达到24MB/s,双工带宽达到48MB/s,2.支撑多通道的输入输出,支撑32bit.192kHz的8声道（7.1声道）输出,支撑DVD-Audio和SACD.多串流才能.杜比数字尺度(Dolby Digital)和杜比THX围绕EX功效(Dolby THX surround EX),使PC达到家庭影院级的高保真音频体系.3.支撑音频插口主动探测,只要把插头拔出随意率性一个音频插座,就会提醒该音频装备接入,可以经由过程软件选择该插座对应的装备.4.在麦克风支撑上面,HD Audio供给了软件降噪功效.回音设置和对多拾音器的麦克风.麦克风阵列的支撑.3-2.高保真音频衔接座的针脚界说：为了与AC97兼容,高保真音频繁然应用AC97的10针衔接座,如下图：HD规范对针脚做了新的界说,对部分针脚付与新的功效.HD的针脚界说与AC97的针脚界说比较的如下：因为要和AC97兼容,10个针脚里第1.2.3.5.6.9.10固然名字有所变更,其功效没有转变.仍然是用于音频输入/输出的.AC97划定1.3针是麦克输入,HD划定是模仿音频口1的阁下声道,即可用于音频输入,也可用于音频输出.所以,1.3针仍可衔接麦克输入.因为HD支撑音频插口主动探测拔出音频插头,就应用开关型插座的开关针脚作探测旌旗灯号,第6.10用作返回探测旌旗灯号,第4.7针用作探测旌旗灯号.3-3.前置音频面板插座的变更：AC97划定麦克插座可以用非开关型的插座,因为这个插座专门用于麦克输入.HD划定这个插座必须用开关型的双声道插座,因为这个插座不再是单一的麦克输入,还可以用作音频输出.前置音频面板插座接线如下图：四.AC97的音频面板接线若何衔接到HD衔接座上4-1.接线AC97的音频面板接线兼容HD.所以接线方法与AC97接法雷同.如下图：4-2.软件设置.........只有MSI的主板设置,ASUS的米抓...汗水....如许衔接后,麦克会不克不及正常输入,这是因为AC97的前置音频面板及插座接线不克不及顺应HD的主动探测.可以经由过程声卡驱动的音频治理界面封闭前置插座的主动探测. 比方Realtek ALC883声卡（975X Platinum/ K9N Neo主板）,设置封闭前置插孔探测如下图所示:。
联想机箱接线改造图
现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5线接口、4线接口。
对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。
看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR7----不接 8-----空9----LINE OUT FL 10---- LINE OUT FR11---12闭合 13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接 8----空9----SPKOUT-L 10----SPKOUT-L 11---12闭合 13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。
你看看你的电脑机箱有前置US B接口吗？能使用吗？很多在电子市场攒的电脑，即使有也是也是聋子的耳朵－摆设。
这其中的原因很简单，商家以前还是接前置U SB口的，可是各个主板的接口没有统一的标准，经常给接错了以致烧了USB设备和主板，后来就再也不敢接前置USB接口了.其实接前置USB接口并不是什么难事，笔者帮别人装电脑的前置USB接口都接成功了。
下面笔者就拿我自己新装的爱机，给大家来一步一步地介绍如何接前置USB接口。
笔者的主板是技嘉8PE800 I845PE主板，主板上面带6个USB2.0接口，除了主板自带的两个USB接口外，剩下的四个USB接口都需要从主板的两个黄色的插座引出（图1），随主板提供了一个有两个USB接口后置的挡板（图2），接这个比较方便，直接接在一个黄色的插座就行了。
详解机箱前置音频线引脚定义及接法
机箱前置音频线引脚定义及接法前置音频接口的规范和连接手册目前，有不少用户，在连接前置MIC时，不能成功连接。
这里对前置麦克的接线方式作详细说明，供各位参考。
一、英特尔关于前置音频接口的规范英特尔在《Front Panel I/O ConnectivityDesign Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。
内容如下：2.3 音频连接器2.3.1 通用模式连接器设计应当支持使用标准的前面板麦克和耳机。
要能够直接的使用音频而不需要特别的软件。
5AU2.3.2 特征I前面板‘音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。
麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。
插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。
2.3.3 电气事项两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回 (AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。
音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R 送给前面板插座。
经过前面板插座再由AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音频插座。
当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。
注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。
2.3.4 主板连接座设计图1 主板前置音频接口2.3.5 针脚分配-gP表1 前置音频连接座信号名针信号名说明1 AUD_MIC_IN 前置麦克输入。
2 AUD_GND 供模拟音频电路使用的接地。
3 AUD_MIC_BIAS 麦克偏置电压。
主板前置音频和USB接口接线方法详解
主板前置音频和USB接口接线方法详解现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5线接口、4线接口。
对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。
看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR 7----不接 8-----空9----LINE OUT FL 10---- LINE OUT FR 11---12闭合 13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R 7----不接 8----空9----SPKOUT-L 10----SPKOUT-L 11---12闭合 13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。
你看看你的电脑机箱有前置US B接口吗？能使用吗？我想很多在电子市场攒的电脑，即使有也是也是聋子的耳朵－摆设。
这其中的原因很简单，商家以前还是接前置U SB口的，可是各个主板的接口没有统一的标准，经常给接错了以致烧了USB设备和主板，后来就再也不敢接前置USB接口了（图1）其实接前置USB接口并不是什么难事，笔者帮别人装电脑的前置USB接口都接成功了。
下面笔者就拿我自己新装的爱机，给大家来一步一步地介绍如何接前置USB接口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
麦克风接法
卡农插头分为两种，公头和母头，卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
平衡线与非平衡线：平衡线由两根导线和一根屏蔽线构成；非平衡线中则只有一根导线，用屏蔽线代替第二根导线。
平衡线的优点在于，该线的两根导线拾取不需要的噪声信号的强度相等，因而二者能互相抵消掉。
而非平衡线则把噪声信号传输到线路的下一级
标准的卡农线通常由1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两
个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由
2端送至调音台或话放。
当然啦1端是接地的。
卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用
大三芯头（又称TRS插头）。
以卡农公头为例，如下图
卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS插头），我们唱卡拉
圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
卡农插头分为两种，公头和母头，卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
平衡线与非平衡线：平衡线由两根导线和一根屏蔽线构成；非平衡线中则只有一根导线，用屏蔽线代替第二根导线。
平衡线的优点在于，该线的两根导线拾取不需要的噪声信号的强度相等，因而二者能互相抵消掉。
而非平衡线则把噪声信号传输到线路的下一级
标准的卡农线通常由1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两
个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由
2端送至调音台或话放。
当然啦1端是接地的。
卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用
大三芯头（又称TRS插头）。
以卡农公头为例，
卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS插头），我们唱卡拉
圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
