卡侬头的接法(相关知识)
卡农头的接法
卡农头的接法The final revision was on November 23, 2020卡农头的接法卡农插头分为两种，公头和母头卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
标准的卡农线通常由1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由2端送至调音台或话放。
当然啦1端是接地的。
卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头（又称TRS插头）。
以卡农公头为例，如下图卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS插头），我们唱卡拉OK用的话筒就用这样的线。
由于卡拉OK用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
如图：KB)KB)KB)KB)插入点insert线的具体接法（TIP输出\RING输入）调音台的insert和linein的区别【调音台 Insert 的两个作用】图一Insert 插入点插孔有一种很特殊的结构。
默认的情况，它在调音台内部是连通的。
当我们插入一个大三芯插头的时候。
内部的连接就被切断，声音将从大三芯插头的头部 (Tip)发送给一个效果器的输入端，经效果器处理后的信号再从大三芯插头的“Ring”返回到调音台中。
例如压缩器可以用这种方法连接到调音台中！请看示意图图二对于Insert插孔，我们还有一种用法，那就是把它当作Direct OUT插座使用！Direct OUT输出一般取自前置放大电路之后。
可以直接发送给多轨录音机或者音频接口录音。
高级的调音台上回同时有Insert和Direct OUT插孔。
UB1622调音台没有Direct OUT输出，但是我们可以用Insert插孔来做Direct OUT输出用。
卡侬头的接法
卡农头的1接大三芯地线，就是大三芯那个固定线的爪子，2接正中间火线，3接侧面零线。
卡农接大二芯或莲花，卡农头的1、3焊在一起短路，2接中间火线。
卡侬头的接法1、欧洲和日本器材：1地、2冷、3热。
2、美国器材：1地、2热、3冷。
专业音响系统中，“卡依插头”这一名词经常遇到，但卡侬插头都有哪些规定呢？国际电工标准IEC268-11和IEC268-12中分别介绍了两类不同排列方式的“卡依”插件。
其中又分为2针、3针、4针、5针等，两个标准规定的3针卡侬插接件针脚排列相似，都普遍应用在上，但接点的编号次序却有区别。
为了避免卡侬插头接线出现错误，国际电工标准IEC268-15和我国国标GB／T14197—93《声系统设备互连的优选配接值》中，介绍话筒的供电系统时，分别画出了两种类型卡侬插头的接线图。
很多音响技术文章卡依插头的接线时介绍不多，也不准确。
这样，必然会导致初学人员焊错插头而使整个音响系统出现故障的问题。
根据这种情况，按照有关资料的介绍，下面介绍一下专业音响系统中常见的几种连接器，供初学者参考。
1．圆形连接器卡侬式三插针连接器属于宜插弹键锁定式。
这种连接器常用于话筒和调音台的连接中。
其产品分为：插针式连接器(型号YSlJ3F)和插孔式连接器(型号为YSlK3P)；固定端插针式连接器(型号为YSlJ3F)；固定端插孔式连接器(型号为YSlK3F)。
插针式连接器的接点编号应从配合面看去，如果是插孔式连接器则应从接线端看。
把这种连接器用于平衡式连接传输时：接点①接屏蔽层，接点②接信号热端，接点③接信号冷端；如果把它用于非平衡传输时：接点②接信号端，接点①和②合并接屏蔽与信号回线。
YC系列的卡侬属于直插式。
这种连接器在专业音响系统中用得也很多，其中三插针的(自由端型号YCJ3P、固定端型号YCK3F)也常用在话筒与音响设备的连接中；五插针的(自由端型号YCJ5P、固定端型号YCK5F)在一些文章中被称为DIN插件，它常用在音响设备的立体声信号双向馈送，录放组合端的连接、头戴耳机的连接端，以及话筒、电唱盘、调谐器等音响设备输出信号的传递。
卡侬头的正确接线方法
卡侬头的正确接线方法卡侬头是一种常见的电气连接器，广泛应用于家用电器、工业设备和汽车电子等领域。
正确的接线方法对于保证电路的正常运行和安全使用至关重要。
下面我们将详细介绍卡侬头的正确接线方法，希望能对大家有所帮助。
首先，我们需要准备好工具和材料。
接线前，务必检查电路是否已断开电源，并使用万用表进行测量确认。
接下来，我们将具体介绍卡侬头的接线步骤。
1. 准备工具和材料。
在接线之前，我们需要准备好以下工具和材料，卡侬头、绝缘剥线钳、压线钳、绝缘套管、绝缘胶带等。
确保工具和材料的质量良好，以保证接线的质量和安全。
2. 剥线。
使用绝缘剥线钳，将电线的外皮剥去一定长度，露出内部的金属导线。
剥线的长度应根据卡侬头的规格和要求进行合适的调整，一般为5-7mm。
3. 插入卡侬头。
将剥好的电线插入卡侬头的接线孔中，确保金属导线完全插入，并没有外露。
根据卡侬头的类型和规格，选择合适的压线钳进行压接，确保电线牢固地固定在卡侬头内部。
4. 绝缘处理。
在接线完成后，使用绝缘套管或绝缘胶带对接线部分进行绝缘处理，以防止电路短路或触电事故的发生。
确保绝缘处理的完整和牢固。
5. 检查。
接线完成后，使用万用表对接线部分进行导通测试，确保连接良好，没有接触不良或短路现象。
然后进行外观检查，确保接线部分没有松动或外露的金属导线。
通过以上步骤的正确操作，我们可以保证卡侬头的接线质量和安全性。
在接线过程中，务必注意安全，避免触电或其他意外事故的发生。
希望以上内容能对大家有所帮助，谢谢阅读！。
卡农头的接法
卡农头的接法卡农插头分为两种，公头和母头卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
标准的卡农线通常由1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由2端送至调音台或话放。
当然啦1端是接地的。
卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头（又称TRS插头）。
以卡农公头为例，如下图卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS插头），我们唱卡拉OK用的话筒就用这样的线。
由于卡拉OK用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
如图：1.jpg (54.94 KB)2.jpg (101.97 KB)3.jpg (46.55 KB)4.jpg (76.61 KB)插入点insert线的具体接法（TIP输出\RING输入）调音台的insert和line in的区别【调音台 Insert 的两个作用】图一Insert 插入点插孔有一种很特殊的结构。
默认的情况，它在调音台内部是连通的。
当我们插入一个大三芯插头的时候。
内部的连接就被切断，声音将从大三芯插头的头部 (Tip)发送给一个效果器的输入端，经效果器处理后的信号再从大三芯插头的“Ring”返回到调音台中。
例如压缩器可以用这种方法连接到调音台中！请看示意图图二对于Insert插孔，我们还有一种用法，那就是把它当作Direct OUT插座使用！Direct OUT输出一般取自前置放大电路之后。
可以直接发送给多轨录音机或者音频接口录音。
高级的调音台上回同时有Insert和Direct OUT插孔。
UB1622调音台没有Direct OUT输出，但是我们可以用Insert插孔来做Direct OUT 输出用。
卡农头的接法

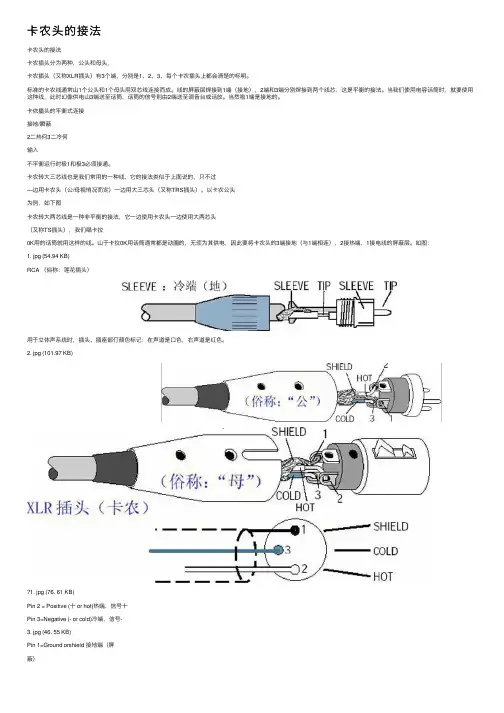

卡农头的接法卡农头的接法卡农插头分为两种，公头和母头，卡农插头（⼜称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
标准的卡农线通常⼭1个公头和1个母头⽤双芯线连接⽽成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使⽤电容话筒时，就要使⽤这种线，此时幻像供电⼭3端送⾄话筒，话筒的信号则由2端送⾄调⾳台或话放。
当然啦1端是接地的。
卡依播头的平衡式连接接地/瞬蔽2⼆热何3⼆冷何输⼊不平衡运⾏时极1和极3必须接通。
卡农转⼤三芯线也是我们常⽤的⼀种线，它的接法类似于上⾯说的，只不过—边⽤卡农头（公/母视悄况⽽定）⼀边⽤⼤三芯头（⼜称TRS插头）。
以卡农公头为例，如下图卡农转⼤两芯线是⼀种⾮平衡的接法，它⼀边使⽤卡农头⼀边使⽤⼤两芯头（⼜称TS插头），我们唱卡拉0K⽤的话筒就⽤这样的线。
⼭于卡拉0K⽤话筒通常都是动圈的，⽆须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
如图：1. jpg (54.94 KB)RCA （俗称：莲花插头）⽤于⽴体声系统时，插头、插座部仃颜⾊标记：在声道是⼝⾊，右声道是红⾊。
2. jpg (101.97 KB)1. jpg (76. 61 KB)Pin 2 = Positive (⼗ or hot)热端，信号⼗Pin 3=Negative (- or cold)冷端，信号-3. jpg (46. 55 KB)Pin 1=Ground orshield 接地端（屏蔽）Tip = Signal热端，信号丰^eeve = Ground接地端（屏蔽）1. jpg (76. 61 KB)。
卡农头的接法
卡农头的接法卡农插头分为两种，公头和母头，卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
标准的卡农线通常山1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电山3端送至话筒，话筒的信号则由2端送至调音台或话放。
当然啦1端是接地的。
卡依播头的平衡式连接接地/瞬蔽2二热何3二冷何输入不平衡运行时极1和极3必须接通。
卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过—边用卡农头（公/母视悄况而定）一边用大三芯头（又称TRS插头）。
以卡农公头为例，如下图卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS插头），我们唱卡拉0K用的话筒就用这样的线。
山于卡拉0K用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
如图：1. jpg (54.94 KB)RCA （俗称：莲花插头）用于立体声系统时，插头、插座部仃颜色标记：在声道是口色，右声道是红色。
2. jpg (101.97 KB)•1. jpg (76. 61 KB)Pin 2 = Positive (十 or hot)热端，信号十Pin 3=Negative (- or cold)冷端，信号-3. jpg (46. 55 KB)Pin 1=Ground orshield 接地端（屏蔽）Tip = Signal热端，信号丰^eeve = Ground接地端（屏蔽）Tip = Positive （+ or hot）热端，信弓十（丫体声时为庄声道）Ring = Negative （- or cold）冷勺福，彳言号—（立体声时为右声道）Sleeve = Shield or ground接地端〔屛蔽）•1. jpg (76. 61 KB)。
卡农头的接法
.
卡农头的接法
卡农插头分为两种，公头和母头，
卡农插头（插头）有3个端，分别是1、2、3、每个卡农插头上都会XLR又称清楚的标明。
标准的卡农线通常由1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由2端送至调音台或话放。
当然啦1端是接地的。
卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头。
以卡农公头插头）（又称TRS为例，如下图
卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头，我们唱卡拉插头）（又称TS OK用的话筒就用这样的线。
由于卡拉OK用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
如图：
1 / 3
.
2 / 3
.
(76.61 KB) 4.jpg
3 / 3。
三芯卡侬头焊接方法
三芯卡侬头焊接方法
三芯卡侬头焊接方法主要有以下几种：
1. 直接焊接法：将三芯卡侬头插入连接端口，然后使用电焊机直接对卡侬头进行焊接，将其牢固地固定在连接端口上。
2. 焊锡法：先将连接端口用锡焊好，然后在焊接前将焊锡稍微熔化，让其成为一层薄薄的涂层。
然后将卡侬头插入连接端口，将其与焊锡层紧密结合，最后使用焊锡将其焊接在一起。
3. 压接法：将卡侬头插入连接端口，然后使用压接工具将其牢固地固定在连接端口上。
压接时需要确保卡侬头能够与连接端口良好地接触，并且能够达到足够的紧固力。
以上是三种常见的三芯卡侬头焊接方法，具体使用哪种方法取决于实际情况和要求。
在进行焊接前，建议先对焊接工具和材料进行检查和测试，确保其能够正常工作并且能够满足安全和质量要求。
另外，在进行焊接时需要注意安全，避免发生意外。
如果对焊接操作不熟悉，建议请专业人士进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卡农头的1接大三芯地线，就是大三芯那个固定线的爪子，2接正中间火线，3接侧面零线。
卡农接大二芯或莲花，卡农头的1、3焊在一起短路，2接中间火线。
卡侬头的接法
1、欧洲和日本器材：1地、2冷、3热。
2、美国器材：1地、2热、3冷。
专业音响系统中，“卡依插头”这一名词经常遇到，但卡侬插头都有哪些规定呢？国际电工标准IEC268-11和IEC268-12中分别介绍了两类不同排列方式的“卡依”插件。
其中又分为2针、3针、4针、5针等，两个标准规定的3针卡侬插接件针脚排列相似，都普遍应用在上，但接点的编号次序却有区别。
为了避免卡侬插头接线出现错误，国际电工标准IEC268-15和我国国标GB／
T14197—93《声系统设备互连的优选配接值》中，介绍话筒的供电系统时，分别画出了两种类型卡侬插头的接线图。
很多音响技术文章卡依插头的接线时介绍不多，也不准确。
这样，必然会导致初学人员焊错插头而使整个音响系统出现故障的问题。
根据这种情况，按照有关资料的介绍，下面介绍一下专业音响系统中常见的几种连接器，供初学者参考。
1．圆形连接器卡侬式三插针连接器属于宜插弹键锁定式。
这种连接器常用于话筒和调音台的连接中。
其产品分为：插针式连接器(型号YSlJ3F)和插孔式连接器(型号为YSlK3P)；固定端插针式连接器(型号为YSlJ3F)；固定端插孔式连接器(型号为YSlK3F)。
插针式连接器的接点编号应从配合面看去，如果是插孔式连接器则应从接线端看。
把这种连接器用于平衡式连接传输时：接点①接屏蔽层，接点②接信号热端，接点③接信号冷端；如果把它用于非平衡传输时：接点②接信号端，接点①和②合并接屏蔽与信号回线。
YC系列的卡侬属于直插式。
这种连接器在专业音响系统中用得也很多，其中三插针的(自由端型号
YCJ3P、固定端型号YCK3F)也常用在话筒与音响设备的连接中；五插针的(自由端型号YCJ5P、固定端型号YCK5F)在一些文章中被称为DIN插件，它常用在音响设备的立体声信号双向馈送，录放组合端的连接、头戴耳机的连接端，以及话筒、电唱盘、调谐器等音响设备输出信号的传递。
编号顺序应该从插针式连接器配合面看，如果是插孔式连接器则应从接线端看。
在音响系统中应用YC型的卡侬各接点的分配见下表。
YC系列和YSl系列两种类型连接器的尺寸和定位标志的位置不同。
2．同心式连接器同心式连接器也是常见的接插件。
按接线数目分，同心式连接器有二芯、三芯两类产品。
按插头直径区分，同心式连接器有6．25mm、3．5mm、2．5mm三种规格。
在专业音响设备中常用插头直径为6．25mm 的这一种。
其中二芯的型号为CS635—2、三芯的型号为CS635—3，相应插口的型号分别为CK635—2和CK635—3，即常说的“大二芯插头”和“大三芯插头”。
常被用在音响设备之
间的信号馈送，功率放大器至音箱间的信号馈送，调音台的线路输入端口以及一些话筒输入端口等。
其接点分配见下表。
常说的莲花插头为TX型连接器，它也属于同心式连接器，由于它的插头环部开了几条间隙，使园环分成了几块弧形片，几块弧形片包围着插头芯，象一朵花的样子，因此它又被称为莲花插头。
TX型连接器常被用在调谐器、录音机、录像机、VCD机等音源设备的信号输出端。
上面简要介绍的常用连接器，在实际工作中怎样选用是由使用的音响设备的端口类型决定的。
而音响系统中往往又由多台音响设备组成，多台音响设备之间连接应选用的连接器也可能同时出现多种类型。
在这种情况，应该根据需要采用专门的转换器来满足系统配接的要求。
二芯、三芯同心式连接器接点分配应用接点号
1（端）2（套）3（环）
扬声器信号屏蔽与回线-
单声道系统信号屏蔽与回线
立体声系统左通道信号屏蔽与回线右通道信号
头戴耳机单声道系统信号屏蔽与回线-
立体声系统左通道信号屏蔽与回线右通道信号
常见YC型卡侬插头接点分配（音响系统设备连接）接点数应用接点号
1 2 3 4 5
三针话筒单声道(平衡) 信号屏蔽回线- -
单声道(不平衡) 信号屏蔽回线- - -
五针话筒立体声(平衡) 左通道信号屏蔽左通道回线右通道信号右通道回线
立体声(不平衡) 左通道屏蔽与回线- 右通道信号-
五针耳机话筒组单声道话筒信号屏蔽与话筒回线耳机信号耳机回线接至3
立体声左侧耳机信号耳机回线右侧耳机信号
五针头带耳机单声道- - 耳机信号耳机回线接至3
立体声左侧耳机信号右侧耳机信号
五针电唱机和调谐器单声道- 屏蔽与回线信号- 接至3
立体声- 左通道信号接至1 右通道信号
五针放大器录/放单声道输出屏蔽与回线输入接至1 接至3
立体声左通道输出左通道输入右通道输出右通道输入
五针磁带录音机录/放单声道输入/录音屏蔽与回线输出放音接至1 接至3
立体声左通道输入(录音) 左通道输出(放音) 右通道输入（录音）右通道输出（放音）
五针放大器到录音机带屏蔽的直接连接接点1至接点1 屏蔽与回线接点3至接点3 接点4至接点4 接点5至接点5
录音机到录音机带屏蔽的立体像连接接点1至接点3 屏蔽与回线接点3至接点1 接点4至接点5 接点5至接点4。
