话筒线(卡农头)接法
卡侬头的接法(相关知识)
卡农头的1接大三芯地线，就是大三芯那个固定线的爪子，2接正中间火线，3接侧面零线。
卡农接大二芯或莲花，卡农头的1、3焊在一起短路，2接中间火线。
卡侬头的接法1、欧洲和日本器材：1地、2冷、3热。
2、美国器材：1地、2热、3冷。
专业音响系统中，“卡依插头”这一名词经常遇到，但卡侬插头都有哪些规定呢？国际电工标准IEC268-11和IEC268-12中分别介绍了两类不同排列方式的“卡依”插件。
其中又分为2针、3针、4针、5针等，两个标准规定的3针卡侬插接件针脚排列相似，都普遍应用在上，但接点的编号次序却有区别。
为了避免卡侬插头接线出现错误，国际电工标准IEC268-15和我国国标GB／T14197—93《声系统设备互连的优选配接值》中，介绍话筒的供电系统时，分别画出了两种类型卡侬插头的接线图。
很多音响技术文章卡依插头的接线时介绍不多，也不准确。
这样，必然会导致初学人员焊错插头而使整个音响系统出现故障的问题。
根据这种情况，按照有关资料的介绍，下面介绍一下专业音响系统中常见的几种连接器，供初学者参考。
1．圆形连接器卡侬式三插针连接器属于宜插弹键锁定式。
这种连接器常用于话筒和调音台的连接中。
其产品分为：插针式连接器(型号YSlJ3F)和插孔式连接器(型号为YSlK3P)；固定端插针式连接器(型号为YSlJ3F)；固定端插孔式连接器(型号为YSlK3F)。
插针式连接器的接点编号应从配合面看去，如果是插孔式连接器则应从接线端看。
把这种连接器用于平衡式连接传输时：接点①接屏蔽层，接点②接信号热端，接点③接信号冷端；如果把它用于非平衡传输时：接点②接信号端，接点①和②合并接屏蔽与信号回线。
YC系列的卡侬属于直插式。
这种连接器在专业音响系统中用得也很多，其中三插针的(自由端型号YCJ3P、固定端型号YCK3F)也常用在话筒与音响设备的连接中；五插针的(自由端型号YCJ5P、固定端型号YCK5F)在一些文章中被称为DIN插件，它常用在音响设备的立体声信号双向馈送，录放组合端的连接、头戴耳机的连接端，以及话筒、电唱盘、调谐器等音响设备输出信号的传递。

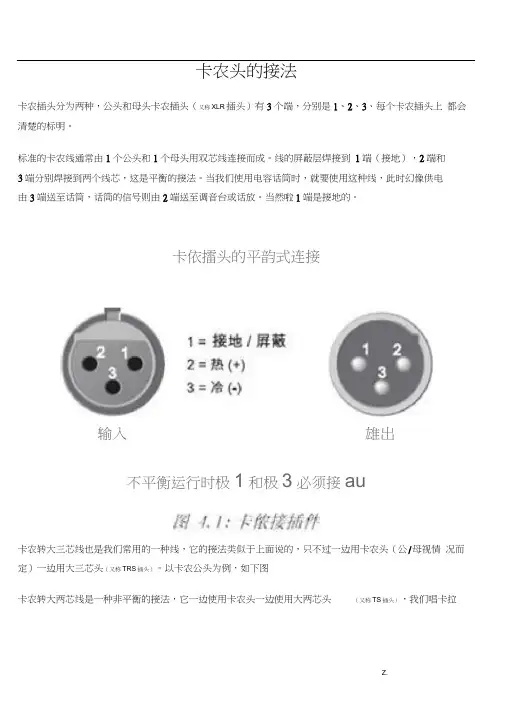

卡农头的接法
卡农头的接法卡农插头分为两种，公头和母头卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
标准的卡农线通常由1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由2端送至调音台或话放。
当然啦1端是接地的。
卡依擂头的平韵式连接输入雄出不平衡运行时极1和极3必须接au卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头（又称TRS插头）。
以卡农公头为例，如下图卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS插头），我们唱卡拉0K用的话筒就用这样的线。
由于卡拉0K用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。

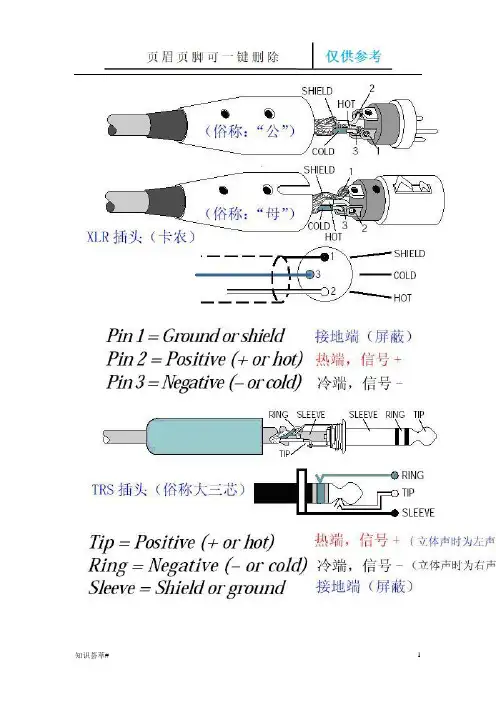

如图:1.jpg (54.94 KB)RCA （俗称:莲花插头）TIP :热端（信号）2.jpg (101.97 KB)Pin 1 = Groundorshield接地端(屛蔽)Pin 2二Positive (十OF hot)热!端，倍'J -Pin 3 - Negative (- or cold)冷端，信号-3.jpg (46.55 KB)用于立体声系统时，插头、插座部有颜色标记；兀高道是白色，右末道楚红色。
Tip = Positive （+ or hot ） 热端，信号+（立挣声时为圧向道）Ring = Negative （- or cold ）冷端，信号一（立体声时为右声道 Sleeve = Shield orground 接地端 r 屛蔽）插入点insert 线的具体接法（TIP 输出\RING 输入）调音台的insert 和line in 的区别【调音台Insert的两个作用】4.jpg (76.61 KB)IRS 插头（俗称大三芯）■ RING□ TIP• SLEEVE图一In sert 插入点插孔有一种很特殊的结构。
卡农头的接法
卡农头的接法卡农插头分为两种，公头和母头卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
标准的卡农线通常由1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由2端送至调音台或话放。
当然啦1端是接地的。
卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头（又称TRS插头）。
以卡农公头为例，如下图卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS插头），我们唱卡拉OK用的话筒就用这样的线。
由于卡拉OK用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
如图：1.jpg (54.94 KB)2.jpg (101.97 KB)3.jpg (46.55 KB)4.jpg (76.61 KB)插入点insert线的具体接法（TIP输出\RING输入）调音台的insert和line in的区别【调音台 Insert 的两个作用】图一Insert 插入点插孔有一种很特殊的结构。
默认的情况，它在调音台内部是连通的。
当我们插入一个大三芯插头的时候。
内部的连接就被切断，声音将从大三芯插头的头部 (Tip)发送给一个效果器的输入端，经效果器处理后的信号再从大三芯插头的“Ring”返回到调音台中。
例如压缩器可以用这种方法连接到调音台中！请看示意图图二对于Insert插孔，我们还有一种用法，那就是把它当作Direct OUT插座使用！Direct OUT输出一般取自前置放大电路之后。
可以直接发送给多轨录音机或者音频接口录音。
高级的调音台上回同时有Insert和Direct OUT插孔。
UB1622调音台没有Direct OUT输出，但是我们可以用Insert插孔来做Direct OUT 输出用。
卡农头的接法
卡农头的接法卡农头的接法卡农插头分为两种，公头和母头，卡农插头（⼜称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
标准的卡农线通常⼭1个公头和1个母头⽤双芯线连接⽽成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使⽤电容话筒时，就要使⽤这种线，此时幻像供电⼭3端送⾄话筒，话筒的信号则由2端送⾄调⾳台或话放。
当然啦1端是接地的。
卡依播头的平衡式连接接地/瞬蔽2⼆热何3⼆冷何输⼊不平衡运⾏时极1和极3必须接通。
卡农转⼤三芯线也是我们常⽤的⼀种线，它的接法类似于上⾯说的，只不过—边⽤卡农头（公/母视悄况⽽定）⼀边⽤⼤三芯头（⼜称TRS插头）。
以卡农公头为例，如下图卡农转⼤两芯线是⼀种⾮平衡的接法，它⼀边使⽤卡农头⼀边使⽤⼤两芯头（⼜称TS插头），我们唱卡拉0K⽤的话筒就⽤这样的线。
⼭于卡拉0K⽤话筒通常都是动圈的，⽆须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
如图：1. jpg (54.94 KB)RCA （俗称：莲花插头）⽤于⽴体声系统时，插头、插座部仃颜⾊标记：在声道是⼝⾊，右声道是红⾊。
2. jpg (101.97 KB)1. jpg (76. 61 KB)Pin 2 = Positive (⼗ or hot)热端，信号⼗Pin 3=Negative (- or cold)冷端，信号-3. jpg (46. 55 KB)Pin 1=Ground orshield 接地端（屏蔽）Tip = Signal热端，信号丰^eeve = Ground接地端（屏蔽）1. jpg (76. 61 KB)。
卡农头的接法
卡农头的接法卡农插头分为两种，公头和母头，卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
标准的卡农线通常山1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电山3端送至话筒，话筒的信号则由2端送至调音台或话放。
当然啦1端是接地的。
卡依播头的平衡式连接接地/瞬蔽2二热何3二冷何输入不平衡运行时极1和极3必须接通。
卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过—边用卡农头（公/母视悄况而定）一边用大三芯头（又称TRS插头）。
以卡农公头为例，如下图卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS插头），我们唱卡拉0K用的话筒就用这样的线。
山于卡拉0K用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
如图：1. jpg (54.94 KB)RCA （俗称：莲花插头）用于立体声系统时，插头、插座部仃颜色标记：在声道是口色，右声道是红色。
2. jpg (101.97 KB)•1. jpg (76. 61 KB)Pin 2 = Positive (十 or hot)热端，信号十Pin 3=Negative (- or cold)冷端，信号-3. jpg (46. 55 KB)Pin 1=Ground orshield 接地端（屏蔽）Tip = Signal热端，信号丰^eeve = Ground接地端（屏蔽）Tip = Positive （+ or hot）热端，信弓十（丫体声时为庄声道）Ring = Negative （- or cold）冷勺福，彳言号—（立体声时为右声道）Sleeve = Shield or ground接地端〔屛蔽）•1. jpg (76. 61 KB)。
卡农头的接法
.
卡农头的接法
卡农插头分为两种，公头和母头，
卡农插头（插头）有3个端，分别是1、2、3、每个卡农插头上都会XLR又称清楚的标明。
标准的卡农线通常由1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由2端送至调音台或话放。
当然啦1端是接地的。
卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头。
以卡农公头插头）（又称TRS为例，如下图
卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头，我们唱卡拉插头）（又称TS OK用的话筒就用这样的线。
由于卡拉OK用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
如图：
1 / 3
.
2 / 3
.
(76.61 KB) 4.jpg
3 / 3。
卡农头的焊接方法
卡农头（也称为卡侬头）是一种用于音频设备的连接器，通常用于平衡线（例如话筒线或音频连接线）。
下面是制作卡农线的焊接方法：
1. 剥线：
- 首先，使用偏口钳在距离一端约2.5厘米处剥去话筒线的外层橡胶护套层，拨开屏蔽层，去除棉纱填充物（音频连接线无棉纱填充物），只留下带护套层的两芯及屏蔽层。
- 然后，在距每根芯的0.5厘米处刨去每根芯线的护套层，露出铜质内芯，并用手将屏蔽层拧扎结实。
2. 线材粘锡：
- 使用电烙铁沾焊锡涂抹在线材的铜质两芯和屏蔽层，屏蔽层涂抹的焊锡与两芯一样即可。
3. 拆卡农头、粘锡：
- 拧下卡农头的底盖，拆掉线卡及外壳，取出内芯。
- 在卡农头内芯的三个焊接点上粘锡。
4. 焊接：
- 将粘好锡的线材插入卡农头外壳，插紧线卡，拧上底盖。
- 将“红色护套的芯”与卡农内芯上的焊接端“2”焊接。
- 将“白色护套的芯”与卡农内芯上的焊接端“3”焊接。
- 将“屏蔽层”与卡农内芯上的焊接端“1”焊接。
5. 注意事项：
- 同一根芯的两端应焊接在两个头的同一焊接点上。
- 卡农头内芯的焊接端“1”始终与话筒线或音频连接线的“屏蔽”焊接在一起。
请注意，不同厂商生产的话筒线或音频连接线每芯的护套颜色可能不同，但焊接方法基本相同。
卡侬头的接法
卡农头的1接大三芯地线，就是大三芯那个固定线的爪子，2接正中间火线，3接侧面零线。
卡农接大二芯或莲花，卡农头的1、3焊在一起短路，2接中间火线。
卡侬头的接法1、欧洲和日本器材：1地、2冷、3热。
2、美国器材：1地、2热、3冷。
专业音响系统中，“卡依插头”这一名词经常遇到，但卡侬插头都有哪些规定呢？国际电工标准IEC268-11和IEC268-12中分别介绍了两类不同排列方式的“卡依”插件。
其中又分为2针、3针、4针、5针等，两个标准规定的3针卡侬插接件针脚排列相似，都普遍应用在上，但接点的编号次序却有区别。
为了避免卡侬插头接线出现错误，国际电工标准IEC268-15和我国国标GB／T14197—93《声系统设备互连的优选配接值》中，介绍话筒的供电系统时，分别画出了两种类型卡侬插头的接线图。
很多音响技术文章卡依插头的接线时介绍不多，也不准确。
这样，必然会导致初学人员焊错插头而使整个音响系统出现故障的问题。
根据这种情况，按照有关资料的介绍，下面介绍一下专业音响系统中常见的几种连接器，供初学者参考。
1．圆形连接器卡侬式三插针连接器属于宜插弹键锁定式。
这种连接器常用于话筒和调音台的连接中。
其产品分为：插针式连接器(型号YSlJ3F)和插孔式连接器(型号为YSlK3P)；固定端插针式连接器(型号为YSlJ3F)；固定端插孔式连接器(型号为YSlK3F)。
插针式连接器的接点编号应从配合面看去，如果是插孔式连接器则应从接线端看。
把这种连接器用于平衡式连接传输时：接点①接屏蔽层，接点②接信号热端，接点③接信号冷端；如果把它用于非平衡传输时：接点②接信号端，接点①和②合并接屏蔽与信号回线。
YC系列的卡侬属于直插式。
这种连接器在专业音响系统中用得也很多，其中三插针的(自由端型号YCJ3P、固定端型号YCK3F)也常用在话筒与音响设备的连接中；五插针的(自由端型号YCJ5P、固定端型号YCK5F)在一些文章中被称为DIN插件，它常用在音响设备的立体声信号双向馈送，录放组合端的连接、头戴耳机的连接端，以及话筒、电唱盘、调谐器等音响设备输出信号的传递。
