200KW柴油发电机组配置及技术参数要求

柴油发电机组配置及技术参数

功能
功能：具有自动启动/手动启动控制，充电器在发电机组运行状态下对电池充电,维持电池电压。可选择中文/英文显示，主菜单及控制参数在线设置，运行参数翻页分别显示。
具有发电机相电压、线电压、电流、频率、功率因数、机油压力、冷却水温度、转速、运行累计时、电池电压等参数显示。控制器具有充电失败、电池低压、低油压、高水温、超速、低速、电压高、电压低、电流高、启动失败、停机失败、紧急停机等保护功能。
结构
类型
冷却方式
燃料流发电机
励磁方式
转子、定子线圈绝缘等级
防护等级
电压（V）
电压波动率（%）
电压瞬态调整率（%）
电压稳态调整率（%）
电压稳定时间
频率（rpm）
频率波动率（%）
频率瞬态调整率（%）
频率稳态调整率（%）
波形失真率
机组空载电压整定范围
短路维护电流
四、柴油发电机组智能控制系统
柴油发电机组配置及技术参数
项目
内容
一、柴油发电机组
功率（KW/KVA）
额定输出电压（V）
频率（Hz）
额定转速（r/min）
额定功率因数
机组电流（A）
机组重量（kg）
机组尺寸（长×宽×高mm）
燃油标准
启动电压(V)
启动、停机方式
海拔高度(M)
环境温度
二、配套柴油发动机
气缸直径（mm）
气缸行程（mm）
气缸数量

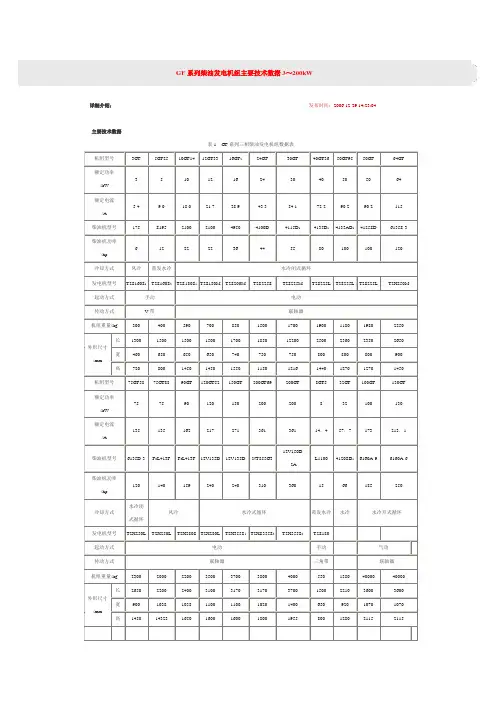

GF系列柴油发电机组主要技术数据3～200kW

0.8
1500
2.5
3
0.5
6
TZH160-
4
6160A-6
12V135D
250
300
200GF
200
400/230
361
0.8
1500
2.5
3
0.5
1
TFW-200TH
TZH-200TH
12V1352D
380
250GF
250
400/230
451
0.8
1500
2.5
3
0.5
1
TFW-250
TZH-250
KTA-855-G2
339
320GF
320
400/230
577
0.8
1500
2.5
3
0.5
1
TFW-320-6
TZH-320-6
8190ZP-2
6200Z-7
530
600
400GF
400
400/230
722
0.8
1500
2.5
3
0.5
1
TFW-400
TZH-400
P28V190
860
500GF
500
GF系列柴油发电机组主要技术数据3～200kW
详细介绍：
发布时间：2006-12-29 14:23:04
主要技术数据
表1 GF系列三相柴油发电机组数据表
机组型号
3GF
5GF25
10GF14
12GF33
16GF2
24GF
30GF
40GF36
50GF95
50GF
64GF

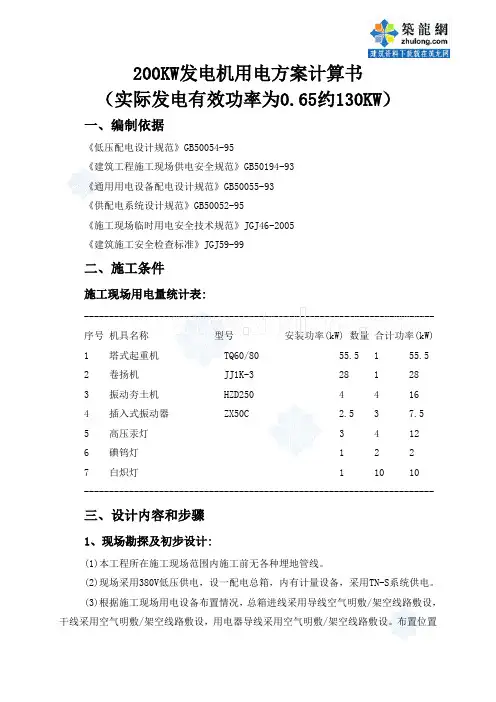

200KW发电机用电方案计算书_secret

200KW发电机用电方案计算书（实际发电有效功率为0.65约130KW）一、编制依据《低压配电设计规范》GB50054-95《建筑工程施工现场供电安全规范》GB50194-93《通用用电设备配电设计规范》GB50055-93《供配电系统设计规范》GB50052-95《施工现场临时用电安全技术规范》JGJ46-2005《建筑施工安全检查标准》JGJ59-99二、施工条件施工现场用电量统计表:----------------------------------------------------------------------序号机具名称型号安装功率(kW) 数量合计功率(kW)1 塔式起重机 TQ60/80 55.5 1 55.52 卷扬机 JJ1K-3 28 1 283 振动夯土机 HZD2504 4 164 插入式振动器 ZX50C 2.5 3 7.55 高压汞灯 3 4 126 碘钨灯 1 2 27 白炽灯 1 10 10----------------------------------------------------------------------三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。

(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。

(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。

布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。

(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。

2、确定用电负荷:(1)、塔式起重机K x = 0.85 Cosφ = 0.6 tgφ = 1.33将J c =40%统一换算到J c1 =25%的额定容量P n = 55.5kWP e = n×(J c/J c1)1/2×P n = 1×(0.4/0.25)1/2×55.5 = 70.2 kWP js = K x×P e =0.85×70.2 = 59.67kWQ js = P js× tgφ=59.67×1.33 = 79.56 kvar(2)、卷扬机K x = 0.85 Cosφ = 0.6 tgφ = 1.33P js = 0.85×28 = 23.8 kWQ js = P js× tgφ=23.8×1.33 = 31.73 kvar(3)、振动夯土机K x = 0.5 Cosφ = 0.6 tgφ = 1.33P js = 0.5×16 = 8 kWQ js = P js× tgφ=8×1.33 = 10.67 kvar(4)、插入式振动器K x = 0.3 Cosφ = 0.7 tgφ = 1.02P js = 0.3×7.5 = 2.25 kWQ js = P js× tgφ=2.25×1.02 = 2.3 kvar(5)、高压汞灯K x = 0.6 Cosφ = 0.7 tgφ = 1.02P js = 0.6×12×1.1 = 7.92 kWQ js = P js× tgφ=7.92×1.02 = 8.08 kvar(6)、碘钨灯K x = 0.3 Cosφ = 0.7 tgφ = 1.02P js = 0.3×2×1 = 0.6 kWQ js = P js× tgφ=0.6×1.02 = 0.61 kvar(7)、白炽灯K x = 0.9 Cosφ = 0.9 tgφ = 0.48P js = 0.9×10×1 = 9 kWQ js = P js× tgφ=9×0.48 = 4.36 kvar(8)总的计算负荷计算，总箱同期系数取 Kx = 0.9总的有功功率P js = K x×ΣP js = 0.9×(59.67+23.8+8+2.25+7.92+0.6+9) = 100.118 kW总的无功功率Q js = K x×ΣQ js =0.9×(79.56+31.73+10.67+2.3+8.08+0.61+4.36) = 123.578 kvar 总的视在功率S js = ( P js2+Q js2 )1/2 = (100.1182+123.5782)1/2 = 159.044 kVA总的计算电流计算I js = S j s/(1.732×U e) = 159.044/(1.732×0.38) = 241.65 A3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。

200KW发电机用电方案计算书_secret

200KW发电机用电方案计算书（实际发电有效功率为0.65约130KW）一、编制依据《低压配电设计规范》GB50054-95《建筑工程施工现场供电安全规范》GB50194-93《通用用电设备配电设计规范》GB50055-93《供配电系统设计规范》GB50052-95《施工现场临时用电安全技术规范》JGJ46-2005《建筑施工安全检查标准》JGJ59-99二、施工条件施工现场用电量统计表:----------------------------------------------------------------------序号机具名称型号安装功率(kW) 数量合计功率(kW)1 塔式起重机 TQ60/80 55.5 1 55.52 卷扬机 JJ1K-3 28 1 283 振动夯土机 HZD2504 4 164 插入式振动器 ZX50C 2.5 3 7.55 高压汞灯 3 4 126 碘钨灯 1 2 27 白炽灯 1 10 10----------------------------------------------------------------------三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。

(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。

(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。

布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。

(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。

2、确定用电负荷:(1)、塔式起重机K x = 0.85 Cosφ = 0.6 tgφ = 1.33将J c =40%统一换算到J c1 =25%的额定容量P n = 55.5kWP e = n×(J c/J c1)1/2×P n = 1×(0.4/0.25)1/2×55.5 = 70.2 kWP js = K x×P e =0.85×70.2 = 59.67kWQ js = P js× tgφ=59.67×1.33 = 79.56 kvar(2)、卷扬机K x = 0.85 Cosφ = 0.6 tgφ = 1.33P js = 0.85×28 = 23.8 kWQ js = P js× tgφ=23.8×1.33 = 31.73 kvar(3)、振动夯土机K x = 0.5 Cosφ = 0.6 tgφ = 1.33P js = 0.5×16 = 8 kWQ js = P js× tgφ=8×1.33 = 10.67 kvar(4)、插入式振动器K x = 0.3 Cosφ = 0.7 tgφ = 1.02P js = 0.3×7.5 = 2.25 kWQ js = P js× tgφ=2.25×1.02 = 2.3 kvar(5)、高压汞灯K x = 0.6 Cosφ = 0.7 tgφ = 1.02P js = 0.6×12×1.1 = 7.92 kWQ js = P js× tgφ=7.92×1.02 = 8.08 kvar(6)、碘钨灯K x = 0.3 Cosφ = 0.7 tgφ = 1.02P js = 0.3×2×1 = 0.6 kWQ js = P js× tgφ=0.6×1.02 = 0.61 kvar(7)、白炽灯K x = 0.9 Cosφ = 0.9 tgφ = 0.48P js = 0.9×10×1 = 9 kWQ js = P js× tgφ=9×0.48 = 4.36 kvar(8)总的计算负荷计算，总箱同期系数取 Kx = 0.9总的有功功率P js = K x×ΣP js = 0.9×(59.67+23.8+8+2.25+7.92+0.6+9) = 100.118 kW总的无功功率Q js = K x×ΣQ js =0.9×(79.56+31.73+10.67+2.3+8.08+0.61+4.36) = 123.578 kvar 总的视在功率S js = ( P js2+Q js2 )1/2 = (100.1182+123.5782)1/2 = 159.044 kVA总的计算电流计算I js = S j s/(1.732×U e) = 159.044/(1.732×0.38) = 241.65 A3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。

潍柴200KW发电机组技术规格书

WD275/8型柴油发电机组技术规范书潍柴发电设备公司一、柴油发电机组的结构与工作原理额定功率为200kW的柴油发电机组选用WD10D235E10型柴油发电机组，机组由柴油机、三相交流无刷同步发电机、控制屏以及公共底盘等部件组成。

柴油机飞轮与发电机驱动端通过弹性盘片式连轴器连接，外部通过柴油机飞轮罩壳与发电机的连接罩壳连接在一起，通过减震器共同安装在公共底盘上；控制屏通过减震器安装在发电机接线盒端，机组公共底盘可选配底盘油箱，能够满足机组满负荷连续工作10小时。

整个机组为一体式结构，便于安装、使用以及维护。

机组所配套的发电用柴油机为潍柴动力生产的 WD10D235E10型柴油机，该柴油机是6缸、四冲程、水冷、直列、直喷燃烧室高速柴油机，其转速为1500r/min，启动方式为DC24V电启动。

机组所配套的发电机为卧式、自励恒压、无刷交流同步发电机，无刷发电机采用旋转电枢式交流励磁发电机提供励磁功率，通过旋转整流器整流后提供给主发电机励磁绕组，该结构发电机电枢绕组与励磁绕组之间依靠旋转磁场传递功率，不存在机械接触部分，不会产生电火花，采用自动电压调节器控制电压，因此，发电机电压性能指标优良、运行可靠、维护简单，可满足用电要求较高的场合使用。

机组控制屏上安装机组的控制系统和空气开关，机组的保护功能是由控制系统实现的，机组负载的接通和断开通过空气开关实现。

控制系统主要功能是监视机组的工作状态、测量机组柴油机运行的参数、报警保护、机组电参量的测量，能够显示机组的电压、频率、电流、转速、机油压力、冷却水温、运行时间等参数。

机组控制屏内安装有蓄电池浮充电装置，通过机组/市电转换开关实现机组蓄电池的充电功能。

二、机组的工作条件WD275/8型柴油发电机组在下列条件下，应能连续工作并可靠地工作：1.海拔高度：≤1500米；2.环境温度： -15℃～+40℃3.相对湿度：≤60%（25℃）无凝结；4.机组工作环境中无爆炸性气体、无导电尘埃三、WD275/8型柴油发电机组主要技术规格及参数1．机组型号： WD275/82．柴油机型号： WD10D235E103．发电机型号：潍柴[200]4. 额定功率： 200KW5．额定电压： 400/230V6．额定频率： 50Hz7．额定电流： 360A8．额定功率因数： 0.8（滞后）9．相数及接法：三相四线、星型接法10．冷却方式：闭式循环强制风扇水箱冷却11．调速方式：电子调速12．启动方式： DC24V电启动13．励磁方式：无刷14．外形尺寸LXWXH（mm）： 3000X1100X200015．重量（kg）： 250016．机组品牌：潍柴四、WD275/8型柴油发电机组主要配套部件技术规格1．柴油机1.1 型号： WD10D235E101.2额定功率： 235KW1.3额定转速： 1500r/min1.4型式：直列、直喷、四冲程1.5进气方式：增压、中冷1.6气缸数： 61.7缸径X行程： 126X1301.8 排气量： 9.7261.9发火循序： 1-5-3-6-2-41.10调速方式：电子调速1.11启动方式： DC24V电启动1.12冷却方式：闭式循环强制风扇水箱冷却1.13 润滑方式：压力润滑1.14 压缩比： 18：11.16 油底壳容量： 19 L1.17 品牌：潍柴2．发电机2.1 型号：潍柴[200]2.2 额定功率： 200KW2.3 额定电压： 400/230V2.4额定频率： 50Hz2.5额定电流： 360A2.6额定功率因数： 0.8（滞后）2.7相数及接法：三相四线、星型接法2.8励磁方式：无刷2.9 防护等级： IP212.10 调压方式：自动2.11 绝缘等级： H2.12 品牌：潍柴五、WD275/8型柴油发电机组的主要性能指标稳态电压偏差（%）≤±2瞬态电压偏差（%）≤+20，-15 电压恢复时间（S）≤4电压不平衡度（%）≤1 频率降（%）≤5 稳态频率带（%）≤1.5瞬态频率偏差（%）≤+12，-10频率恢复时间（S）≤5空载电压整定范围（%）≥±5额定电压时线电压波形正弦性畸变率≤5%三相不对称负载下线电压偏差≤±5%燃油消耗率（g/kW.h）≤210机油消耗率（g/kW.h）≤0.5接地装置机组各部件与公共底盘之间通过接地线可靠连接，并在公共底盘上安装有M12的接地螺栓绝缘电阻（Ω）在环境温度为15~35℃，相对湿度为45~75%时，大于2MΩ在环境温度为25℃，相对湿度为95%时，大于0.5MΩ绝缘介电强度一次回路对地能够承受电压数值为1440V、频率为50Hz、波形为实际正弦波，历时1min的绝缘介电强度试验而无击穿或闪络现象一、二次回路之间二次回路对地能够承受电压数值为750V、频率为50Hz、波形为实际正弦波，历时1min的绝缘介电强度试验而无击穿或闪络现象噪音（dB（A））≤102（非静音型）噪音（dB（A））≤72（静音型）七、机组的主要功能1. 机组控制屏能够对机组进行如下手动控制和操作：启动、合/分闸、停机、紧急停机、蓄电池的内/外/关充电控制等。

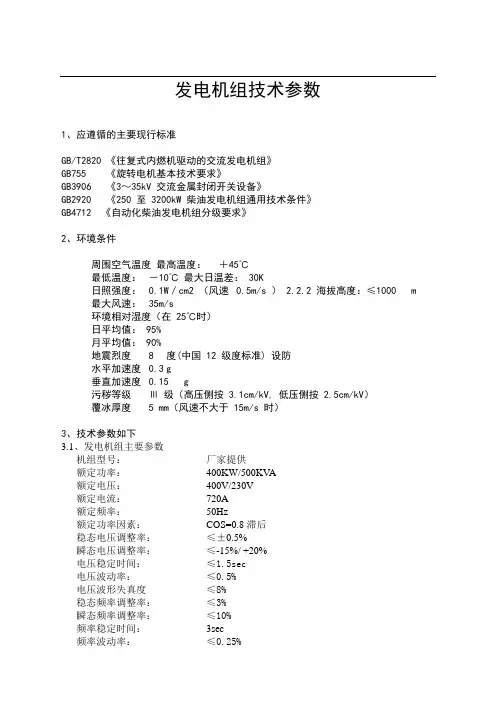

发电机组技术参数

发电机组技术参数1、应遵循的主要现行标准GB/T2820 《往复式内燃机驱动的交流发电机组》GB755 《旋转电机基本技术要求》GB3906 《3～35kV 交流金属封闭开关设备》GB2920 《250 至 3200kW 柴油发电机组通用技术条件》GB4712 《自动化柴油发电机组分级要求》2、环境条件周围空气温度最高温度：＋45℃最低温度：－10℃最大日温差： 30K日照强度：0.1W／cm2 （风速0.5m/s ） 2.2.2 海拔高度：≤1000 m 最大风速：35m/s环境相对湿度（在 25℃时）日平均值： 95%月平均值： 90%地震烈度8 度(中国 12 级度标准) 设防水平加速度0.3 g垂直加速度0.15 g污秽等级Ⅲ级（高压侧按 3.1cm/kV, 低压侧按 2.5cm/kV）覆冰厚度 5 mm（风速不大于 15m/s 时）3、技术参数如下3.1、发电机组主要参数机组型号：厂家提供额定功率：400KW/500KV A额定电压：400V/230V额定电流：720A额定频率：50Hz额定功率因素：COS=0.8滞后稳态电压调整率：≤±0.5%瞬态电压调整率：≤-15%/ +20%电压稳定时间：≤1.5sec电压波动率：≤0.5%电压波形失真度≤8%稳态频率调整率：≤3%瞬态频率调整率：≤10%频率稳定时间：3sec频率波动率：≤0.25%噪音（7米处）：≤72分贝满载燃油耗率：193g/kw.h机组外形尺寸（mm）：3300*1360*1800机组重量（kg）：3100低噪音外形尺寸（mm）：4000*1800*2130总重量（kg）：50003.1、柴油机主要参数柴油机型号：厂家提供柴油机功率：470KW类型：四冲程，涡轮增压，进气空空中冷冷却方式：强制闭式循环水冷却排列型式：直列型气缸数：6缸缸径*冲程：130mm*163mm排气量：13L润滑油容量：45.42L转速：1500r/min转速调节：电喷启动方式：DC24V 电启动3.3、发电机主要参数发电机型号：厂家提供类型：封闭、防滴自通风保护、自励磁、自调节、带自动电压调节器的旋转无刷同步发电机相数接法：Y型，三相四线绝缘等级：H级温升：H级防护等级：IP23额定频率：50HZ额定功率因数：0.8（滞后）额定电压：400/230V额定转速：1500r/min励磁方式：无刷自励磁4、机组组成部分1）柴油机2）发电机3）自启动控制屏4）不锈钢静音箱5、控制屏该控制屏为液晶显示自启动控制屏。

200KW沃尔沃TAD734GE

200KW 柴油发电机组主要参数（沃尔沃）
●符合标准
本企业制造的该系列发电机组满足国家GB2820-97 《工频柴油发电机组通用技术条件》标准。

●柴油发电机组主要技术参数
额定功率：250KV A/200 KW 稳定电压调整率≤±3% 频率调整率≤5% 额定电压：400V/230V 瞬态电压调整率≤±5 瞬态调整率≤±5% 额定电流：360A 电压恢复时间≤1.5S 频率稳定时间≤7S 额定频率：50HZ 波动率≤±5%
波动率≤1.5%
重量：1650kg
尺寸：2650×1068×1650（mm ）
●柴油机主要参数
型号：TAD734GE 转速：1500r/min 耗油率： 204 g/kw.h 类型：四冲程转速调节：电子调速
机油容量：29 L
气缸数：6
起动方式：24VDC 电启动压缩比: 17.2：1 缸径/行程：108/130(mm) 起动电流：600A 排气温度:520℃ 输出功率：250/225KW
起动时间：≤5S
排量: 7.15 L
●发电机主要参数
型号：TFW2-200-4 电制：三相四线，中性点接地类型：无刷自励短时电流：150%10S 绝缘等级：H
过载能力：过载10%一小时功率因数：0.8（滞后）
额定电流：360A
额定功率 250KV A 200KW。

200kw康明斯柴油发电机组技术参数型号6LTAA8.9-G2

200kw东风康明斯柴油发电机组技术参数
机组型号YZ200C生产厂家翼中动力
常用功率（kw）200备用功率（kw）220
额定输出电流（A）360 频率（Hz）50
输出电压（V）400/230转速（rpm）1500
功率因数COSΦ=0.8（滞后）机组燃油耗(g/Kw*h)197
相数/线数三相四线噪声（LP7m）95db
外型尺寸（mm）2600*970*1400重量（kg）1700
柴油机品牌东风康明斯发动机有限公司
型号6LTAA8.9-G2 冷却启动强制水冷循环中冷方式水中冷启动方式24V直流电启动进气方式涡轮增压&空空中冷气缸数 6
汽缸总排量（L）8.9供油方式直喷
气缸排列方式直列燃油型号国产0#轻柴油调速方式电子调速机油型号WD/40
缸径×行程（mm）114*145压缩比16.6:1。
