天然气的计量
皮膜表优缺点
皮膜表的优点是：
（1）皮膜表的最大优点是量程比较宽，可以达到1：160，特别适 用于流量变化很大的用户。 （2）皮膜表另一个优点是价格低廉。 皮膜表的缺点是： （1）工况计量，没有温压修正。对于平原地区带来压力计量损失， 对于寒冷地区带来温度计量损失。 （2）低温室外环境下，由于结构、材料等方面问题皮膜表转速偏慢 ，带来计量偏差。
天然气的计量
主讲：王建校
前
言
一、在天然气贸易计量中必须做到科学、公正、公平、公开：
1、必须严格遵守中华人民共和国计量法规；
2、严格执行行业管理、行业法规上的相关条款、规定；
3、严格执行并遵守买卖用气双方在签订用气合约中的某些约定；
二、计量器具制造许可：
前
言
CMC是制造计量器具许可证标志， 是China Metrology Certification的英文缩写，意为中国制造计 量器具许可证。取得制造计量器具许可证的企业，可在 其生产的计量器具上标注CMC标志。该标志表明：计量 器具制造企业具备生产能力计量器具的能力，所生产的 计量器具准确度和可靠性等指标符合法制要求。
前
三、天然气计量要求：
言
GB/T 17167-2006 《用能单位能源计量器具配备和管理通则》
计量器具类别
计量目的
准确度等级要求
煤气 2.0
气体流量表 （装置）
进出用能单位的气体 能源计量
天然气 2.0 蒸汽 2.5
计量单位
燃气的计量方式有三种方式：体积计量、质量计量、能量计量：体积计量是以“标准立方米”为单位的 燃气计量；质量计量是以kg为单位的燃气计量。能量计量是以MJ为单位的燃气计量。 目前国外的很多燃气贸易计量主要采取“能量计量”方式；
天然气计量知识课件PPT
F Z ——超压缩因子；
FT ——流动温度系数；
P1——孔板上游侧取压口气流绝对静压,kPa
hw ——孔板前后的压力差，Pa。
2021/3/10
7
(1)流量计算公式中的参数
公式中流量系数α、流束膨胀系数ε、超压缩因子 F z可查表
求取。 孔板开孔直径的平方 按下式计算：
d2 d220Fz
相对密度系数 按下式计算：

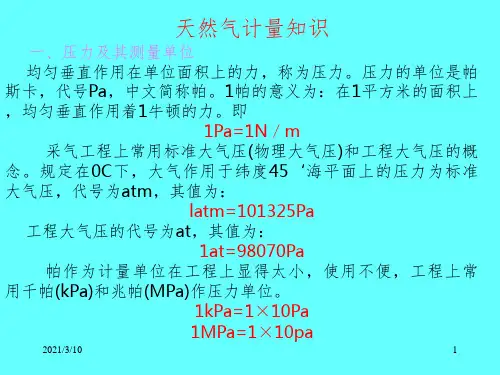

latm=101325Pa 工程大气压的代号为at，其值为：
1at=98070Pa 帕作为计量单位在工程上显得太小，使用不便，工程上常
用千帕(kPa)和兆帕(MPa)作压力单位。 1kPa=1×10Pa 1MPa=1×10pa
2021/3/10
1
工程上常用压力表测压力。压力表测压都是在大气压力
下进行的，在大气压力下，压力表指针示值为零。因此绝
门、弯头等。
(2)直管段
如图1—42中的3、5。直管段是有一定长度，内
径规则的钢管，其作用是平整气流
（3)孔板和取压装置
如图1—42中的4。其作用是使气流流经孔板时产
生压力降(简称差压)，这个压力降的数值分别由取压
装置上的导压管引到差压计上测出。采气现场使用
的孔板取压装置主要有两种：HKJ型环室孔板节流装
置2和021/高3/10 级孔板阀。
4
2021/3/10
5
（4）导压管路 如图1—42中的7。其作用是把孔板上、下游侧
的压力引入差压流量计。当被测介质有腐蚀性时， 应在差压流量计的上方安装隔离器。
隔离器内充隔离液，如变压器油，乙二醇、甲基 硅油等，使差压流量计免受被测介质腐蚀。 (5)差压计
如图1—42中的8。它的作用是测量孔板前后的 差压大小。目前，现场普遍使用的是各种类型的 差压变送器，它的作用是把压差的大小转变成电 信号送到显示器。
天然气基础知识PPT课件
第4页/共61页
4、沼气（marsh gas ） 定义：有机物质在一定温度、湿度、酸碱度和厌氧条件下，经各种微生物
发酵及分解作用而产生的一种以甲烷为主要成分的混合可燃气体。 沼气是有机物质在厌氧条件下，经过微生物的发酵作用而生成的一种可燃
气体。由于这种气体最先是在沼泽中发现的，所以称为沼气。人畜粪便、秸秆、 污水等各种有机物在密闭的沼气池内，在厌氧（没有氧气）条件下发酵，即被 种类繁多的沼气发酵微生物分解转化，从而产生沼气。沼气是一种混合气体， 可以燃烧。沼气是有机物经微生物厌氧消化而产生的可燃性气体。 成分：甲烷 含量约为60%,二氧化碳约为35%，此外，还含有少量的氢、一氧化碳。
③辛烷值比较
天然气 汽油
115~130 81~98
第18页/共61页
9、天然气质量要求 按照《天然气》GB17820-1999 ①天然气的高热值大于3； ②总硫含量小于270mg/m3； ③硫化氢含量小于20mg/m3； ④ CO2含量小于3%（体积）； ⑤无游离水。
第19页/共61页
三、天然气的节流效应
成为摄氏温标。 ②绝对温标：以摄氏温度的领袖为起点，即为绝对零度，这种温标成为绝
对温标。 ③华式温标：以摄氏零度定位32F，100℃定位212F，这种温标称为华氏温
标。 ④三种温度的关系：T=273.15+t F=9/5 *t+32 式中：T表示绝对温度K； t表示设施温度℃； F表示华氏温标F。
第12页/共61页
第8页/共61页
二、天然气的基本性质
1、天然气化学性质 天然气的化学性质比较稳定，一般条件下不与氧气发生反应，也不与浓酸，
浓碱溶液及氧化剂反应，但与氯气只要在阳光照射或加热时就能发生反应。 2、天然气的物理性质
4、沼气（marsh gas ） 定义：有机物质在一定温度、湿度、酸碱度和厌氧条件下，经各种微生物
发酵及分解作用而产生的一种以甲烷为主要成分的混合可燃气体。 沼气是有机物质在厌氧条件下，经过微生物的发酵作用而生成的一种可燃
气体。由于这种气体最先是在沼泽中发现的，所以称为沼气。人畜粪便、秸秆、 污水等各种有机物在密闭的沼气池内，在厌氧（没有氧气）条件下发酵，即被 种类繁多的沼气发酵微生物分解转化，从而产生沼气。沼气是一种混合气体， 可以燃烧。沼气是有机物经微生物厌氧消化而产生的可燃性气体。 成分：甲烷 含量约为60%,二氧化碳约为35%，此外，还含有少量的氢、一氧化碳。
③辛烷值比较
天然气 汽油
115~130 81~98
第18页/共61页
9、天然气质量要求 按照《天然气》GB17820-1999 ①天然气的高热值大于3； ②总硫含量小于270mg/m3； ③硫化氢含量小于20mg/m3； ④ CO2含量小于3%（体积）； ⑤无游离水。
第19页/共61页
三、天然气的节流效应
成为摄氏温标。 ②绝对温标：以摄氏温度的领袖为起点，即为绝对零度，这种温标成为绝
对温标。 ③华式温标：以摄氏零度定位32F，100℃定位212F，这种温标称为华氏温
标。 ④三种温度的关系：T=273.15+t F=9/5 *t+32 式中：T表示绝对温度K； t表示设施温度℃； F表示华氏温标F。
第12页/共61页
第8页/共61页
二、天然气的基本性质
1、天然气化学性质 天然气的化学性质比较稳定，一般条件下不与氧气发生反应，也不与浓酸，
浓碱溶液及氧化剂反应，但与氯气只要在阳光照射或加热时就能发生反应。 2、天然气的物理性质
天然气基本知识课件ppt
1、挥发性 其密度为0.71 kg/m3，空气为1.29 kg/m3，相对密度为0.59，比空气轻 （最轻的是氢气0.09），易挥发扩散；
2、压缩性 增压20-25Mpa体积缩小为240-300分之一； 3、溶解性 能溶于水和石油，为建设地下储气库提供了条件； 4、燃烧性 发热值一般为36MJ/Nm3，是理想的高效燃料。
d、煤层气 从地下煤层中采出来的天然气；
按状态分类:
1、标准天然气
是指标准状态下（0℃、1atm）的天然气。其绝对密度为0.71 kg/m3，相对密 度为0.59，平均热值36MJ/Nm3，约为8500千卡/Nm3。
2、压缩天然气（ Compressed Natural Gas 简称CNG）
是指把标准天然气增大压力20MPa以上的天然气。主要应用了气体可压缩性， 根据气态方程，在温度不变的情况下，压力增大，体积缩小的原理，当压力在 25MPa时，体积缩小为标准状态下的1/300。当压力在20MPa时，体积缩小为标准状 态下的1/240。CNG热值一般38MJ/Nm3，约为9000千卡/Nm3。目前国内CNG缠绕瓶管束 车最大充装天然气量可达7500Nm3；一般常用的八瓶管束车，水容积18m3，可充装 4550Nm3，最大经济运输半径150公里，燃油百公里运费约为0.3元/方。以CNG为燃 料的车辆叫做NGV（NaturalGasVehicle）。
在整堂课的教学中，刘教师总是让学 生带着 问题来 学习， 而问题 的设置 具有一 定的梯 度，由 浅入深 ，所提 出的问 题也很 明确
前言
各位领导、各位同仁：
大家上午好！ 按照集团公司人事部门的安排，由我引领大家学习一下《天然气基本理 论知识》，在学习之前，我先谈一下对学习专业知识的认识。记得毛泽东主席 曾教导我们“没有文化的军队是愚蠢的军队，而愚蠢的军队是不能战胜敌人 的”，打造“中国人民解放军式”的燃气团队，就必须用知识武装我们的头脑。 只有不断加强学习，才能肩负起天然气业务快速发展的重任；只有不断提升学 习力，才能打胜天然气业务快速发展的攻坚战。因此，希望大家能坐得住、听 得进、记得牢。通过这次学习，每个人都要对 天然气基本理论知识有一定的了 解和掌握，并在今后的工作中不断地丰富和提高，早日成为燃气集团公司的栋 梁之材，为燃气业务又好又快发展做出应有贡献。
2、压缩性 增压20-25Mpa体积缩小为240-300分之一； 3、溶解性 能溶于水和石油，为建设地下储气库提供了条件； 4、燃烧性 发热值一般为36MJ/Nm3，是理想的高效燃料。
d、煤层气 从地下煤层中采出来的天然气；
按状态分类:
1、标准天然气
是指标准状态下（0℃、1atm）的天然气。其绝对密度为0.71 kg/m3，相对密 度为0.59，平均热值36MJ/Nm3，约为8500千卡/Nm3。
2、压缩天然气（ Compressed Natural Gas 简称CNG）
是指把标准天然气增大压力20MPa以上的天然气。主要应用了气体可压缩性， 根据气态方程，在温度不变的情况下，压力增大，体积缩小的原理，当压力在 25MPa时，体积缩小为标准状态下的1/300。当压力在20MPa时，体积缩小为标准状 态下的1/240。CNG热值一般38MJ/Nm3，约为9000千卡/Nm3。目前国内CNG缠绕瓶管束 车最大充装天然气量可达7500Nm3；一般常用的八瓶管束车，水容积18m3，可充装 4550Nm3，最大经济运输半径150公里，燃油百公里运费约为0.3元/方。以CNG为燃 料的车辆叫做NGV（NaturalGasVehicle）。
在整堂课的教学中，刘教师总是让学 生带着 问题来 学习， 而问题 的设置 具有一 定的梯 度，由 浅入深 ，所提 出的问 题也很 明确
前言
各位领导、各位同仁：
大家上午好！ 按照集团公司人事部门的安排，由我引领大家学习一下《天然气基本理 论知识》，在学习之前，我先谈一下对学习专业知识的认识。记得毛泽东主席 曾教导我们“没有文化的军队是愚蠢的军队，而愚蠢的军队是不能战胜敌人 的”，打造“中国人民解放军式”的燃气团队，就必须用知识武装我们的头脑。 只有不断加强学习，才能肩负起天然气业务快速发展的重任；只有不断提升学 习力，才能打胜天然气业务快速发展的攻坚战。因此，希望大家能坐得住、听 得进、记得牢。通过这次学习，每个人都要对 天然气基本理论知识有一定的了 解和掌握，并在今后的工作中不断地丰富和提高，早日成为燃气集团公司的栋 梁之材，为燃气业务又好又快发展做出应有贡献。
天然气计量培训课件
计量的特点：准确性、一致性、溯源性、法制性。
计量及计量术语定义
2.误差
根据中华人民共和国国家计量技术规范JJF 100l-1998《通用计
量术语及定义》，误差为测量结果减去被测量的真值，即： 误差＝测量结果一真值
误差表示方式： 绝对误差 、 相对误差、引用误差
误差表现特点: 随机误差、系统误差、粗大误差
低、性能稳定的计量器具。
c）C类计量器具：对计量数据无严格准确度要求的指示用计量器具；与设备配 套不可拆卸的计量器具；对计量数据无严格准确度要求的、性能不易变化的低 值易耗计量器具；公司内控的计量仪表器具。
计量及计量术语定义
计量器具A、B、C如何分类？
按照国家标准计量器具管理办法，为保证重点计量器具的准确可靠，要求实 行A、B、C分类的管理方法，Q/SH0100—2009也明确了A、B、C分类的基本 原则，但在如何把现场的各类计量器具有效分类，各个单位在实际操作中存在 很多问题。就如何分类，我谈以下几点建议。
⑴尽量减少A类计量器具的数量，避免地方政府的干预；A类计量器具必须由
强制检定资质的单位检定。建议：只要不与现金结算有关的计量器具最好不要 列入A类计量器具。中石化分公司之间的原油、天然气、商品油的计量器具可以 不列为A类计量器具。 ⑵对于B类计量器具，可以由本企业或本单位的、经过企业计量标准考核合格 的检测机构实施检定/校准；中石化各分公司/子公司内部的物料交接计量、分公 司/子公司各二级单位内部之间重要的关联计量（如分矿计量）、重要的安全环
标准GB/T22723-2008《天然气能量测定》，本标准于2009年8月1日正式实
施。
天然气特性
4.阿伏加德罗定律
在相同的温度和相同的压力下，相同体积内所包容的气体分子数目是 相同的。在标准参比条件下（273.15K、101.325kPa),1摩尔任何气体的体 积为22.4L，1摩尔所包含的分子数为 这个数就称为阿伏加德数。它是计算天然气其它参数的基础。
计量及计量术语定义
2.误差
根据中华人民共和国国家计量技术规范JJF 100l-1998《通用计
量术语及定义》，误差为测量结果减去被测量的真值，即： 误差＝测量结果一真值
误差表示方式： 绝对误差 、 相对误差、引用误差
误差表现特点: 随机误差、系统误差、粗大误差
低、性能稳定的计量器具。
c）C类计量器具：对计量数据无严格准确度要求的指示用计量器具；与设备配 套不可拆卸的计量器具；对计量数据无严格准确度要求的、性能不易变化的低 值易耗计量器具；公司内控的计量仪表器具。
计量及计量术语定义
计量器具A、B、C如何分类？
按照国家标准计量器具管理办法，为保证重点计量器具的准确可靠，要求实 行A、B、C分类的管理方法，Q/SH0100—2009也明确了A、B、C分类的基本 原则，但在如何把现场的各类计量器具有效分类，各个单位在实际操作中存在 很多问题。就如何分类，我谈以下几点建议。
⑴尽量减少A类计量器具的数量，避免地方政府的干预；A类计量器具必须由
强制检定资质的单位检定。建议：只要不与现金结算有关的计量器具最好不要 列入A类计量器具。中石化分公司之间的原油、天然气、商品油的计量器具可以 不列为A类计量器具。 ⑵对于B类计量器具，可以由本企业或本单位的、经过企业计量标准考核合格 的检测机构实施检定/校准；中石化各分公司/子公司内部的物料交接计量、分公 司/子公司各二级单位内部之间重要的关联计量（如分矿计量）、重要的安全环
标准GB/T22723-2008《天然气能量测定》，本标准于2009年8月1日正式实
施。
天然气特性
4.阿伏加德罗定律
在相同的温度和相同的压力下，相同体积内所包容的气体分子数目是 相同的。在标准参比条件下（273.15K、101.325kPa),1摩尔任何气体的体 积为22.4L，1摩尔所包含的分子数为 这个数就称为阿伏加德数。它是计算天然气其它参数的基础。
天然气计量-基础知识
02
天然气广泛用于居民生活、工业 生产、城市供暖和发电等领域， 是一种清洁、高效的能源。
天然气的开采与运
天然气的开采通常通过钻井和压裂技 术从地下开采。
天然气的储存通常采用地下储气库、 液化天然气（LNG）储罐等方式。
天然气经过处理后，通过管道或液化 天然气（LNG）的方式进行运输。
03 天然气计量技术
天然气计量原理
01
能量守恒原理
根据能量守恒原理，天然气在一定压力和温度下具有确定的体积和热值，
通过测量其体积和热值，可以确定天然气的流量。
02 03
质量计量
质量计量是根据天然气密度和流量之间的关系来确定天然气流量的方法。 通过测量天然气的密度和体积，可以计算出天然气的质量，从而确定天 然气的流量。
05 天然气计量实践与应用
天然气贸易计量案例
天然气贸易计量是天然气产业链 中的重要环节，涉及到买卖双方
的利益。
在天然气贸易计量中，通常采用 孔板流量计进行计量，其原理是 利用节流效应来测量天然气流量。
贸易计量案例中，需要关注计量 的准确性、可靠性和公正性，以
确保交易的公平和顺利进行。
天然气管道输送计量案例
04 天然气计量标准与法规
国际天然气计量标准
国际单位制（SI）
天然气计量通常以立方米（m³）为单位，这是国际通用的天然气计量单位。
国际天然气工业标准（ISO 15194）
该标准规定了天然气计量的基本原则、计量设备、计量方法、校准和操作要求等。
我国天然气计量标准与法规
《天然气》（GB 17820-2012）：该 标准规定了天然气的质量要求，包括 组分、热值、密度等参数的计量要求。
加强设备维护与校准
定期对计量设备进行维护和校准，确保设备的正常运行和准确性， 及时发现和解决设备故障。
天然气广泛用于居民生活、工业 生产、城市供暖和发电等领域， 是一种清洁、高效的能源。
天然气的开采与运
天然气的开采通常通过钻井和压裂技 术从地下开采。
天然气的储存通常采用地下储气库、 液化天然气（LNG）储罐等方式。
天然气经过处理后，通过管道或液化 天然气（LNG）的方式进行运输。
03 天然气计量技术
天然气计量原理
01
能量守恒原理
根据能量守恒原理，天然气在一定压力和温度下具有确定的体积和热值，
通过测量其体积和热值，可以确定天然气的流量。
02 03
质量计量
质量计量是根据天然气密度和流量之间的关系来确定天然气流量的方法。 通过测量天然气的密度和体积，可以计算出天然气的质量，从而确定天 然气的流量。
05 天然气计量实践与应用
天然气贸易计量案例
天然气贸易计量是天然气产业链 中的重要环节，涉及到买卖双方
的利益。
在天然气贸易计量中，通常采用 孔板流量计进行计量，其原理是 利用节流效应来测量天然气流量。
贸易计量案例中，需要关注计量 的准确性、可靠性和公正性，以
确保交易的公平和顺利进行。
天然气管道输送计量案例
04 天然气计量标准与法规
国际天然气计量标准
国际单位制（SI）
天然气计量通常以立方米（m³）为单位，这是国际通用的天然气计量单位。
国际天然气工业标准（ISO 15194）
该标准规定了天然气计量的基本原则、计量设备、计量方法、校准和操作要求等。
我国天然气计量标准与法规
《天然气》（GB 17820-2012）：该 标准规定了天然气的质量要求，包括 组分、热值、密度等参数的计量要求。
加强设备维护与校准
定期对计量设备进行维护和校准，确保设备的正常运行和准确性， 及时发现和解决设备故障。
《天然气的计量》课件
天然气计量的方法
轮盘式流量计
通过转轮记录的方式，计算天然气的累计流 量。
静态计量
天然气经过减压泄压后，在计量室中停留一 段时间，通过重量来计算天然气的流量。
超声波气体流量计
运用超声波技术，测量天然气的平均流速， 来计算天然气的流量。
动态计量
在管道中设置计量点，通过对压力、温度、 速度等参数的测量，来计算天然气的流量。
天然气的计量
天然气计量是将天然气从输气管道输送到用户用气设施的过程中，对天然气 质量和数量进行测定、检测、计算、传送和控制的过程。
天然气计量的定义
计量标准
以法律、法规、合同和技术规 范为依据，实现计量过程的准 确。
计量手段
通过电子计量仪器、自动化控 制系统、人工检查等方式，对 天然气质量和数量进行计量。
计量设备的选择
价格
天然气计量设备价格的高低， 往往影响企业购买意愿。
管道环境
计量设备应选择适应管道环境 的设备。
准确度
计量设备的准确度是计量装置 应具备的基本技术要求。
天然气计量的挑战和问题
1
储气量测量难题
如何精准地测量天然气储量，是天然
新技术新装备
2
气计量面临的挑战之一。
天然气计量面临着新技术、新装备的
法律、法规、合同和技术规范
总结和结论
天然气计量是天然气从输气管道输送到用户用 气设施的过程中，对天然气质量和数量进行测 定、检测、计算、传送和控制的过程。
引入和更新，企业需要跟上技术和设
备升级的步伐。
3
法规体系缺失
当前我国天然气计量管理的法规体系 不够健全，还存在着一些法律空白。
天然气计量的发展趋势
新型计量设备的应用
天然气计量
公司名信息
14
— 原理。超声波流量计由超声波转换器将电能转换 为超声波能量，以一定的方式发射并穿过被测流 体，接收器接收到超声波信号，供显示积算仪显 示和积算，实现流量的检测显示。 — 优点。工作原理简单，有望成为基准流量计;测 量精度高，可达0.5%;量程比大，一般为1:20， 甚至可达1100;能实现双向流量计量;可精确测量
（2）流量计受来流流速分布畸变和旋转流的影响较大，传感器上下游侧 需设置较长直管段。理论上前直管段应＞10D。（3）对被测介质的清洁 度要求较高，虽然可安装过滤器以适应脏污介质，但也带来压损增大、 维护量增加等副作用。（4）小口径（DN50以下）仪表的流量特性受物 性影响严重，故小口径涡轮流的表性能难以提高， 建议使用DN80以上口径的涡轮表
二、流量标准
各国流量工作者花费大量时间研究，在分析总结大量实 验和应用数据上，相继推出如下标准：
AGA No.3: 天然气流量标准孔板计量标准； AGA No.7: 气体涡轮流量计 AGA No.8: 天然气及其他烃类气体的压缩性和超压 缩因子 AGA No.9: 用气体超声流量计测量天然气 ISO 5167: 用差压装臵测量流体流量 ISO 9951: 气体涡轮流量计 ISO/TR12765: 气体超声波流量计 ISO/TR12213: 天然气压缩因子的计算
I
I I
II I
F1 I P P1 O P1 P2
F2 I I (a)
F3 II I
X
P3 P2 (b) x
u u
1
u
2
u(c)3ຫໍສະໝຸດ x(a) 流束变化情况
(b) 压力分布曲线
(b) 速度分布曲线
孔板流束和压力分布
