(word完整版)八年级物理下册力学计算题及作图题专题训练
八年级物理下册--------计算题专题训练
1.如图所示是我市部分中小学投入使用的新型安全校车，这种校车的性能完全符合校车12项安全标准。
⑴．若校车和学生总质量为9000kg, 则所受的重力是多少？
⑵．若车轮与地面的接触总面积为0.15m2，求校车对水平路面的压强；
2.如图所示，总质量为1500kg的小汽车每个轮胎与地面的接触面积为0.03m2，该车以72km/h速度由小明家沿水平直路行驶到学校用了0.5h，已知汽车在行驶过程中受到的阻力恒为车重的0.05倍（g=10N/kg），求：（1）汽车静止时对水平地面的压强；（2）小明家到学校的距离；（3）在此过程中汽车牵引力做的功．
3.如图所示，铁桶重20N，桶的底面积为200cm2，往桶里倒入80N的水，水的深度25cm，平放在面积为1m2的水平台面上，求：
（1）水对桶底的压强多大？
（2）桶底受到水的压力多大？
（3）台面受到桶的压强多大？
4.我国从20世纪70年代开始大规模研制潜水艇，现已达到国际领先水平。
2010年7月已完成5000m级深海潜海和科学探测。
若“蛟龙号“潜水艇潜至5000m,求：
（1）它受到的海水压强大约是多少？（ρ盐水=1.03×103 Kg / m3，g取10N/Kg）
(2)若观察窗面积为300cm2,海水对观察窗的压力大约是多少？
5.随着电热水器的不断改进，图l4所示的电热水壶深受人们的喜爱。
它的容积为2L，壶身和底座的总质最是l.2kg，底座与水平桌面的接触面积为250cm2，装满水后水深l6cm。
(ρ水=1.0×l03kg/m3)求：
(1)装满水后水的质量；
(2)装满水后水对电热水壶底部的压强；
(3)装满水后桌面受到的压强。
6.一列质量为1×103t的火车，以180km/h的速度在平直轨道上匀速行驶，整列火车受到的阻力是9×103N．（1）火车的牵引力多大？（2）火车行驶1min时间内，机车牵引力做了多少功？（3）牵引力的功率多大？
7.把一块重为G=3.4N的矿石，挂弹簧测力计上，并把他浸没在水中．静止时弹簧测力计的示数为F=2.9N，g 取10N/kg．求：（1）矿石浸没在水中时受到的浮力；（2）矿石的体积；（3）矿石的密度．
8.2014年中俄开展了海上联合军演，展示了我海军先进的装备，中国的导弹驱逐舰郑洲号是我国最先进的导弹驱逐舰，满载时排水量为7500t．试求：（ρ海水=1.03×103kg/m3，g=10N/kg）
（1）该舰满载时所受到水的浮力是多少？
（2）若该舰从长江口驶向大海，浸入海水中的体积是多少？（结果保留一位小数）
（3）该舰的某声呐系统在海面下20m深处，受到海水的压强是多少？
（4））该舰在某处执行任务时，以18km/h的速度匀速航行，若巡航时海水阻力为1.0×106牛顿，则这一过程中船的推进力的功率为多少？
9.如图所示为某种型号潜水艇，其体积为5×103m3．（海水密度近似取1.0×103kg/m3，g 取10N/kg）求：（1）它在潜入到水下执行任务时所受浮力；
（2）当它潜入到水下200m时，它的一个面积为1.2m2的舱盖所受海水的压强和压力．
10.如图1所示，弹簧测力计下面挂一实心圆柱体，将圆柱体从盛有水的容器上方离水面某一高度处缓缓下降（其底面始终与水面平行），使其逐渐浸没入水中某一深度处．图2是整个过程中弹簧测力计的示数F与圆柱体下降高度h变化关系的图象．已知ρ水=1.0×103kg/m3，g取10N/kg．
求：（1）圆柱体的重力；（2）圆柱体浸没时受到的浮力；
（3）圆柱体的密度．
11.如图所示，有10dm3的木块，木块漂浮在水中时有2/5的体积露出水面，求：
（1）木块排开水的体积；（2）木块受到的浮力；
（3）木块的质量；（4）木块的密度？
12.如图所示，将边长是10cm的实心立方体木块轻轻放入盛满水的大水槽中．待木块静止时，从水槽中溢出了550g水，g取10N/kg，求：
（1）木块静止时受到的浮力大小；（2）木块的密度；（3）木块静止时下表面受到的水的压强大小．
13.如图所示的是用道钉撬起出道钉的示意图．若已知作用在A点的动力F1=2000N，试求这时道钉对道钉撬的阻力F 2的大小．(道钉撬自身重力不计)
14.工人用如图所示的装置将重物提高5m，已知物重为800N，人对绳的拉力为500N．求此过程中：
（1）拉力做的总功；（2）拉力做的有用功；（3）滑轮组的机械效率。
15.工人用如图所示的滑轮组将一重400N的物体10s内匀速提高了10m，若所用的拉力为150N，不计绳重和摩擦．
（1）拉力做的有用功是多少？总功是多少？（2）拉力的功率是多少？
（3）该滑轮组的机械效率为多少？
16.如图所示，斜面长S＝6m，高h＝2.lm．用沿斜面方向50N的推力F，在10s内将一个重为100N的物体由斜面底端匀速推到顶端．求：
(1)推力F的功率; (2)运动过程中物体克服摩擦力所做的功; (3)斜面的机械效率．
17.某工程队在一次水下施工作业中，用如图20所示的滑轮组将浸没在河底的实心物体从深水中吊起。
物体的密度为2.6×103kg/m3，体积是1.5m3，所用的拉力F是2.0×104N，物体在20s内匀速上升了2m（未露出水面），不计水的阻力。
求：
（1）物体受到的重力；（2）物体受到的浮力；（3）拉力F做功的功率；（4）滑轮组的机械效率。
18.如图所示，用滑轮组将103N的物体A在水平地面上匀速拖动2m，物体A与地面间的摩擦力为300N，拉力F=160N求：
（1）拉力F做的总功是多少？（2）滑轮组的机械效率为多少？（3）额外功是多少？
八年级物理下册--------作图专题训练
1.请画出如图1所示铅垂静止时受力的示意图．（重心为O）
2.如图2所示，乒乓球漂浮在水面上，请画出乒乓球受到的重力G和浮力F浮的示意图．
3.均匀实心小球从斜面滚下过程中在某一时刻的位置如图3所示，用力的示意图画出此刻小球受到的重力和小球对斜面的压力．
4.如图4所示，放在水平桌面上的茶壶处于静止状态，请画出茶壶受到的力的示意图．
5.如图所示，请画出静止在斜面上的物体所受重力、摩擦力和支持力的示意图．
图1 图2 图3 图4 图5
6.如图6，用细线拉住橡皮在水平面上做匀速圆周运动，在图中画出橡皮受力示意图；
7.如图7所示，用外力F把一个物体压在竖直的墙壁上使其静止，请画出物体在竖直方向上受力的示意图．
8.如图8足球在各种状态时，忽略空气的阻力，完成力的示意图．
（1）静止时受力示意图；（2）静止时对地面压力示意图；（3）在空中飞行时受力示意图；
（4）在草地上滚动时受力示意图；（5）在光滑水平面滚动时受力示意图．
图6 图7 图8
9.如图9所示杠杆OA处于静止状态，L2是力F2的力臂．请在图中画出力F1的力臂L1和力F2的示意图．
10.如图10所示，杠杆OA上挂有一重物B．
（1）请在图中画出重物B所受重力的示意图．（2）画出拉力F的力臂L．
11.如图11所示，用起子开启瓶盖，请确定支点O的位置，画出F的力臂．
12.把羊角锤看做杠杆，如图12用羊角锤拔钉子，O为支点画出在A点施加的最小力F的示意图及其力臂L．
13.“节约用水，人人有责”．如图13甲是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请你在图乙所示的示意图中画出阻力臂L2，并画出施加在A点的最小动力F1及其力臂L1．
图9 图10 图11 图12 图13
14.如图所示，请在下列图中画出最省力的绕线方法．。
八年级物理下册作图题练习(含参考答案)
八年级物理下册《作图专题》一、力的示意图1.画出图中细线对木块A拉力的示意图。
2.如图所示，一吊灯悬挂在天花板上，画出吊灯所受力的示意图。
3.如图所示，杯子静置在斜面上，请你画出它所受重力和支持力的示意图。
(图中O点表示杯子的重心)4.图中，一个小球从斜坡上滚动下来，请画出斜面受到压力的示意图。
第1题图第2题图第3题图第4题图5.如图所示，一个物体在压力F的作用下静止在竖直墙面上，请作出该物体竖直方向上所受力的示意图。
6.请在图中画出静止在斜面上的物体A所受力的示意图。
7.木块在拉力F的作用下向左做匀速直线运动，请在图中画出木块所受摩擦力的示意图。
8.图中小球用细绳拴在墙上，画出小球的受力示意图.第5题图第6题图第7题图第8题图9.如图所示，一个物体在水平传送带上匀速向右运动，画出物体的受力示意图.10.将一个小球从空中某点由静止释放，落在竖直放置的轻弹簧上，压缩到最低点后，再被弹起，画出小球在最低点时的受力示意图.第9题图第10题图第11题图11.水平地面上的一辆小车中，用细线悬挂一个小球，如图所示。
静止时小球与车厢壁接触但不挤压。
当小车突然向右加速运动，请画出此时小球的受力示意图。
12.如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动。
请在图中画出物体A所受的支持力N和摩擦力f 的示意图(力的作用点图中已标出)。
13.如图所示，重30N的小球漂浮在水面上，画出小球所受重力和浮力的示意图.第12题图第13题图14.如图所示，小明用一个沿斜面的力将大箱子推进车厢，请画出箱子沿斜面向上运动时的受力示意图。
(点O为箱子的重心)15.如图所示，木块从斜面上A处由静止滑下，经水平木板表面上的B处，最终停在C处。
画出木块在B处时水平方向的受力示意图。
第14题图第15题图二、杠杆的示意图1.如图所示，请在杠杆A处画出把物体拉起时的最小拉力F1，并画出拉力F1的力臂l1。
2. 如图所示，棒OA重20N，能绕O点转动，在如图所示的力F1作用下处于静止状态，C为棒的重心.①用力的示意图表示棒受到的重力，②画出此时力F1的力臂L1。
2023-2024学年人教版物理八年级下册《力学作图专题训练》
人教新版八年级下册《作图专题训练》一、按照题目要求作图。
1．请在图中画出跳水运动员对跳板的压力的示意图。
2．一人站在电梯上随电梯一起匀速上升，如图所示，请在图中画出人的受力示意图。
3．画出图中物体静止在斜面上时受到重力和物体对斜面压力的示意图。
4．请在图中画出小球所受弹力的示意图。
5．如图所示是运动员百米赛跑时的情景，请画出它的右脚对地面的作用力的示意图。
（O点是力的作用点）6．如图所示，锲形物体A静止在斜面上（斜面固定不动），物体B放在A上．请你画出B对A的压力和A对斜面的压力。
7．如图所示，在体育课上小明从被竖直的绳子吊着的爬杆上匀速下滑，请画出此时爬杆在竖直方向的受力示意图。
8．如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。
9．斜面上静止的小球，画出小球的重力和对斜面压力的示意图。
10．物体A与弹簧连接，静止在光滑的斜面上，请画出物体A所受弹力的示意图。
11．如图所示，一个皮球静止在水中，请画出皮球所受力的示意图。
12．如图所示，画出物块受到的重力，摩擦力以及斜面受到的压力。
13．将一个重量为G的小球从空中某点静止释放，落在竖直放置的轻弹簧上，压缩到最低点后，再被弹起。
画出小球在最低点时的受力示意图。
14．如图所示，图甲是打开的汽车后备箱盖，可将它看作一个杠杆．图乙是其简化图：O是支点，F 2 是液压杆对B点的支撑力，要盖上后备箱，可在A点施加压力F 1 ，请在图中画出F 1 的力臂L 1 和F 2 的力臂L 2 ． 15．在图中画出抽水机动力F 1 的力臂。
16．如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力，请在图中画出力F的力臂L．17．如图所示，杠杆在图示位置平衡，画出最省力时的力臂L和作用力F的方向。
18．图甲是一种瓶起子。
只要手指轻轻钩动圆环处，就可以轻松起开瓶盖，它其实就是一个杠杆，其简化图如图乙所示，请在图乙中作出：（1）作用在A点的最小动力F；1（2）作用在B点的阻力F 2 及其力臂l 2 。
八年级下学期物理人教版《力学》作图题专项练习(解析版)
《力学》作图题一、作图题1.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．(力的作用点画在物体的重心)2.在图中画出重为6N的木块，在斜面上下滑时所受重力及木块对斜面压力的示意图。
3.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．(力的作用点画在物体的重心)4.如图所示，物体以初速度V沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图(力的作用点画在物体的重心)5.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。
(力的作用点画在物体的中心)6.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)。
7.在如图中，画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。
8.如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。
9.如图所示，为小明观察到的向右前进的汽车车厢顶蓬上用细绳悬挂着的重物所处的情形，试画出此时站在车厢底板上的小明受力的示意图．10.如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．(不计空气阻力)11.请画出如图所示中球所受的重力和球对墙壁的压力的示意图。
12.画出图中A的重力和A对斜面的压力13.如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图。
14.重为20N的木箱静止在斜面上，请在图中作出木箱受到重力的示意图。
15.在墙角放置一球体，且地面是水平粗糙的，请画出该球体所受力的示意图。
16.如图所示，一辆小车在水平面上向右减速运动时，画出静止在小车上的物块A在水平方向上的受力示意图．17.用力的示意图表示灯受到的重力和线对灯的拉力。
18.如图，重为20N的小球，在细绳25N的拉力作用下来回摆动，请用力的示意图表示小球所受到的重力和细绳对小球的拉力。

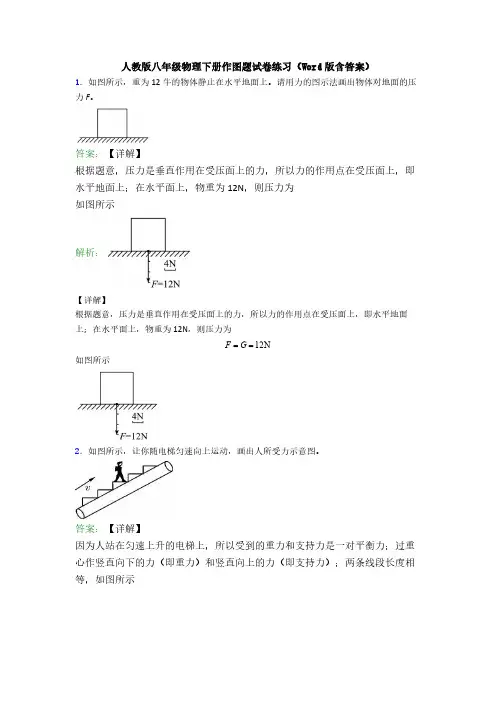

人教版八年级物理下册作图题试卷练习(Word版含答案)
解析：
【详解】 因为人站在匀速上升的电梯上，所以受到的重力和支持力是一对平衡力；过重心作竖直向 下的力（即重力）和竖直向上的力（即支持力）；两条线段长度相等，如图所示
3．如图，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受力的示意图。
答案：【详解】 小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、 支持力方向垂直于墙面向右，如图所示：
答案：【详解】 由图示可知，O 为支点，要使力最小，力臂最长，连接 OA 为最长的动力臂 L， 过 A 点作 OA 的垂线即为最小的力 F，方向向上，在 B 点作出竖直向下的阻力 F2。如下图 解析：
【详解】
由图示可知，O 为支点，要使力最小，力臂最长，连接 OA 为最长的动力臂 L，过 A 点作 OA 的垂线即为最小的力 F，方向向上，在 B 点作出竖直向下的阻力 F2。如下图
7．请在图中画出杠杆受到的阻力 F2，并画出使杠杆在图示位置平衡最小的动力 F1，保留 作图痕迹。
答案：【详解】 由图可知，杠杆所受的阻力为物体给杠杆竖直向下的拉力，经过杠杆的重心做 竖直向下的有向线段即为阻力的示意图；因为杠杆处于平衡状态，要使杠杆所 受的力最小，即力臂最大，最大力臂就是连接支点和力的
解析：
【详解】 由图可知，杠杆所受的阻力为物体给杠杆竖直向下的拉力，经过杠杆的重心做竖直向下的 有向线段即为阻力的示意图；因为杠杆处于平衡状态，要使杠杆所受的力最小，即力臂最 大，最大力臂就是连接支点和力的作用点的线段，所以连接 OA，过 A 点做 OA 的垂线，该 垂线即为最小力的作用线，因为杠杆所受阻力和动力使杠杆转的方向相反，所以最小力应 该是垂直于 OA 向上，如图所示：
八年级物理下册力学作图题(含答案详解)
力学作图题（含答案详解）1．分析向右加速运动的小球的受力情况2．如图所示，作出斜面上物块的受力分析图。
3．物体在传送带上跟传送带一起匀速运动，对物体进行受力分析。
4．画出汽车匀速上坡时的受力示意图.5．画出小球在水中加速上浮过程中受力情况。
6．画出图(1)、(2)物体A的受力示意图7．画出风吹小球时，小球的受力示意图.8．如图所示是沿索道匀速上升的缆车，画出缆车轿厢的受力示意图。
9．如图，小球在水中正在下沉，请画出小球所受力的示意图。
10．如图，斜面上的小球A被挡板B挡住，请画出小球A所受力的示意图。
11．请画出图中潜水艇上浮时所受力的示意图。
12．如图所示物块沿斜面匀速下滑，请画出物块的受力示意图13．如图所示，物体在表面粗糙的固定斜面上以速度v向下匀速运动，请在图中画出此过程中物体所受力的示意图（力的作用点画在物体的重心上）。
14．汽车内的悬线上挂一小球m，在汽车底板上还有个物体M，当汽车做变速直线运动时，悬线与竖直方向成某一角度，如图所示，请面出M此刻的受力示意图15．物体A．B的重分别为20N、10N，如图所示A、B 两物体叠放在水平桌面上受到两个水平拉力而保持静止,已知F1=3N,F2=3N.画出物体A 和物体B 受力的完整示意图，并标出各个力的大小16．按要求作图：（1）如图所示，请在图甲中画出压缩的弹簧对拇指弹力的示意图；（2）如图所示，从斜面底端被弹簧弹出后的木块沿光滑斜面向上滑行的过程中受到力的示意图（不计空气阻力）；（3）如图所示，运动员在百米赛跑时的情景，请画出他的右脚对地面压力。
（O 点是力的作用点）；（4）每年都有一大批丹顶鹤从北方迁徙到南方滩涂越冬如图所示，一只丹顶鹤正沿直线朝斜向下方向匀速滑翔，作出此过程中丹顶鹤的受力示意图。
17．完成下图杠杆的动力臂。
18．在图中画出力F 的力臂。
19．在图中，画出力1F 和力臂2L ．20．在左图中画出力F的力臂；21．画出如图中杠杆的力臂．22．请画出图中拉力F对支点O的力臂l。
(完整word版)初二物理受力分析作图专题
初二物理作图专题1、静止放在水平川面上的木块重12N，使劲2、用 20N的力将木块压在竖直墙面上，使其的表示图作出木块对地面的压力。
保持静止，请做出该木块的受力表示图。
3、用 50 牛的水平向右的力使劲的表示图法画卖力 F。
F 在 P 处推小车，4、一辆小车遇到与水平川面成 30o斜向右上方的 15 牛的拉力的作用，在图中使劲的表示图法画出这个拉力。
（作用点在 A 点）5、重5 牛的皮球竖直向上抛出，在上涨过程6、一物体重8 牛，在圆滑的水平川面上向右中，不计空气阻力，在图中作出该球受力的表示图。
做匀速直线运动，请使劲的表示图法在图中画出该物体的受力争。
7、一辆重为 240 牛的小车遇到 60 牛的水平8、物体 A置于小车上随小车一同在平直路面向右的拉力作用，在水平川面上作匀速直线上向右运动。
当小车遇物体 B 受阻停止后，运动。
请使劲的表示图法在图中画出物体受物体 A 在小车上仍向右运动，且速度愈来愈到的摩擦力 f （ f 的作用点画在 O点）慢，请在图中画出这一过程中物体 A 在水平方向受力的表示图（忽视空气阻力）。
9、做出小球的受力表示图10、做出木块的受力表示图（匀速直线运动）11、福娃踢出的足球，请在图中画出足球在12、质量平均的小球从斜面上滚下，请在图空中飞翔时的受力表示图。
（忽视空气阻力）中画出小球所受重力的表示图。
13、一物体以某一初速度冲上圆滑斜面，请作出该物体受力的表示图。
14、一重为G的物体 A, 跟着传递带一同沿水平方向向右做匀速运动, 不记空气阻力, 请在画出物体 A 受力状况的表示图。
16、在研究“摩擦力的大小与哪些要素相关”15、一小木块从斜面上滑下，在粗拙的水平的实验中．用弹簧测力计拉动木块在水平桌面上滑动一段距离后便停下来。
请你画出木面上匀速向右运动，如下图。
请画出木块块在水平面上滑动时的受力表示图。
在运动过程中所受力的表示图。
17、一位同学在使劲推箱子，累得满头大汗18、作出吸附在竖直磁性黑板上静止的棋子也没有推进，请画出箱子的受力表示图。
八年级下册---力学计算专题训练(后附答案和解析)
八年级下册---力学计算专题训练初中物理八年级下册涉及的力学计算是初中物理计算最重要的组成部分，是初中物理的难点之一，也是中考高频考点之一。
类型一：压强的计算命题点:1.利用公式P=F/S、p ＝ρgh计算压强2.利用F = P /S求液体产生的压力方法技巧：1、压强公式P=F/S，对于固体、液体和气体都适用，p＝ρgh只适用于液体2.一般情况下，固体压强用p＝F/S计算比较方便，而液体压强用p＝ρgh计算比较方便。
3、在求问题前应先分清是固体压强还是液体、气体压强；是求压力还是压强。
在解决液体对容器的压强和压力时，一般先求压强(p＝ρgh)再求压力(F＝pS)；在求解固体压力和压强时，一般先求压力(F＝G总)，再求压强(p＝F总/S)。
4、对密度均匀的柱状固体或柱形容器内的液体，二式皆可。
解压强问题经常用到的一些规律和概念：①重力公式；②二力平衡条件的应用；③密度公式；④压强公式；⑤液体内部压强规律；⑥速度公式；⑦做功公式和功率公式。
例题一计算固体压强1、一辆载重卡车连同货物一起的总质量m=4.5×103kg，在F=4×103N的牵引力作用下在平直公路上做匀速直线运动，车与地面的接触面积为0.5m2，取g=10N/kg，求：（1）卡车连同货物受到重力的大小；（2）卡车受到阻力的大小（3）汽车对地面的压强。
变式训练2、按照规定，我国载货车辆的轮胎对地面的压强应控制在7×105Pa以内。
某型号货车部分参数如表所示。
司机师傅在执行一次运输任务时，开着装满沙子的货车在一段平直的公路上匀速行驶8km，所用时间是6min，该路段限速60km/h（取g=10N/kg，ρ沙=2.5×103kg/m3）。
（2）货车的速度为多少km/h？（3）货车轮胎对地面的压强是多少？（4）货车在这段公路上行驶时所受阻力为车重的 0.03倍，这段时间内货车牵引力所做的功和功率分别是多大？（5）根据以上计算，请指出该车存在的一条违规行为并说出其危害。
(完整word版)八年级物理下力学作图题(很全)
1力学作图专题知识储备：1、力的 、 和 叫做力的三要素。
2、画力的示意图的方法是：在受力物体上沿着力的方向画一条线段，在线段的末端画一个箭头表示力的 ，线段的起点或终点表示力的 ，在同一个图中，力越大，线段应该越 。
有时还可以在力的示意图旁用数字和单位标出力的 。
3、物体由于 而产生的力叫弹力。
4、压力的方向总是垂直于支持面指向被压的物体；支持力的方向总是垂直于支持面指向被支持的物体；绳的拉力方向总是沿着绳而指向绳收缩的方向。
5、地面附近的物体由于地球的 而使物体受到的力叫重力。
重力的方向是 ，重力的作用点在 。
6、两个相互接触的物体，当它们做相对运动时，在接触面上会产生一种 相对运动的力，这种力叫摩擦力。
7、摩擦力的方向总是与物体相对运动的方向 。
8、一个物体在两个力的作用下，如果保持 状态或 状态，我们就说这两个力平衡。
9、二力平衡的条件是 。
10、杠杆绕着 的点叫做支点；使杠杆转动的力叫 ；阻碍杠杆转动的力叫 。
11、通过力的作用点沿力的 所画的直线叫做力的作用线。
12、从支点到 叫动力臂；从支点到 叫阻力臂。
13、杠杆的平衡条件是 。
14、使用滑轮组时，若有n 段绳子吊着动滑轮和重物，则绳的自由端移动的距离是重物移动距离的 倍；若不考虑绳与滑轮间的摩擦及滑轮重，则提起重物所用的力就是物重的 。
15、浮力的方向是 。
16、浸没在液体中的物体，当F 浮 G 物时，下沉；当F 浮 G 物时，悬浮；当F 浮 G 物时，上浮，最后漂浮，此时F 浮 G 物。
一、力的示意图作图：1、方法指导：在进行力的示意图作图时，请同学们首先认真阅读题意，搞清楚题目中要你画的是什么力，要注意：不要多画力、也不要少画力。
具体方法请按以下三步进行。
(1). 明确力应该画在谁身上；（要画在谁身上，就把力的作用点点在谁身上）(2). 明确力的方向；（一般情况下，我们所接触到的力有：重力G ，方向始终竖直向下；支持力F 支，方向垂直接触面向外；压力F 压，方向垂直接触面向里；拉力F 拉，方向延绳子向外；摩擦力f ，方向与运动或想运动的方向相反。
八年级下学期物理人教版《力学》作图题专项练习(解析版)
《力学》作图题一、作图题1.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．(力的作用点画在物体的重心)2.在图中画出重为6N的木块，在斜面上下滑时所受重力及木块对斜面压力的示意图。
3.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．(力的作用点画在物体的重心)4.如图所示，物体以初速度V沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图(力的作用点画在物体的重心)5.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。
(力的作用点画在物体的中心)6.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)。
7.在如图中，画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。
8.如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。
9.如图所示，为小明观察到的向右前进的汽车车厢顶蓬上用细绳悬挂着的重物所处的情形，试画出此时站在车厢底板上的小明受力的示意图．10.如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．(不计空气阻力)11.请画出如图所示中球所受的重力和球对墙壁的压力的示意图。
12.画出图中A的重力和A对斜面的压力13.如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图。
14.重为20N的木箱静止在斜面上，请在图中作出木箱受到重力的示意图。
15.在墙角放置一球体，且地面是水平粗糙的，请画出该球体所受力的示意图。
16.如图所示，一辆小车在水平面上向右减速运动时，画出静止在小车上的物块A在水平方向上的受力示意图．17.用力的示意图表示灯受到的重力和线对灯的拉力。
18.如图，重为20N的小球，在细绳25N的拉力作用下来回摆动，请用力的示意图表示小球所受到的重力和细绳对小球的拉力。
八年级下册物理《力学》常考作图题训练
【答案】【答案】【答案】
4.一个物体静止在斜面上，如图所示，请做出物体所受重力的示意图。
【答案】
5.如图所示，用细线拉住的小球静止在水中，请画出小球所受重力的示意图(重心已画出)。
【答案】
6.如图所示，一瓶饮料静置在停止运转的传送带上。
请在图中画出饮料瓶受重力的示意图。
(图中的A点为饮料瓶的重心)
【答案】
7.画出下图中小球所受重力的示意图。
【答案】
8.如图所示，小球悬挂在天花板上静止不动，请画出小球所受重力的示意图;
【答案】
9.重为10牛的物体静止在水平地面上，用力的图示法在图中画出它所受的重力G。
【答案】
10.如图乙所示，一个实心球静止在水平地面上，请画出它所受重力G的示意图.
【答案】
11.请画出正方体木块所受的重力的示意图
【答案】
12.请在图中画出足球所受重力的示意图。
【答案】
13.画出图中静止在斜面上的茶杯所受重力的示意图.
【答案】。
