FLUENT进行流体动力学分析时,分析边界条件的种类及应用要点

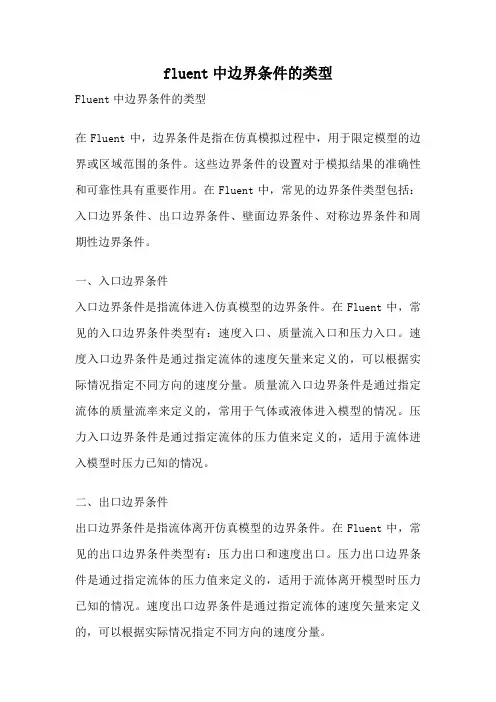

fluent中边界条件的类型
fluent中边界条件的类型Fluent中边界条件的类型在Fluent中，边界条件是指在仿真模拟过程中，用于限定模型的边界或区域范围的条件。
这些边界条件的设置对于模拟结果的准确性和可靠性具有重要作用。
在Fluent中，常见的边界条件类型包括：入口边界条件、出口边界条件、壁面边界条件、对称边界条件和周期性边界条件。
一、入口边界条件入口边界条件是指流体进入仿真模型的边界条件。
在Fluent中，常见的入口边界条件类型有：速度入口、质量流入口和压力入口。
速度入口边界条件是通过指定流体的速度矢量来定义的，可以根据实际情况指定不同方向的速度分量。
质量流入口边界条件是通过指定流体的质量流率来定义的，常用于气体或液体进入模型的情况。
压力入口边界条件是通过指定流体的压力值来定义的，适用于流体进入模型时压力已知的情况。
二、出口边界条件出口边界条件是指流体离开仿真模型的边界条件。
在Fluent中，常见的出口边界条件类型有：压力出口和速度出口。
压力出口边界条件是通过指定流体的压力值来定义的，适用于流体离开模型时压力已知的情况。
速度出口边界条件是通过指定流体的速度矢量来定义的，可以根据实际情况指定不同方向的速度分量。
三、壁面边界条件壁面边界条件是指模型中的实体表面，通过设置壁面边界条件来模拟流体与实体表面的相互作用。
在Fluent中，常见的壁面边界条件类型有：壁面摩擦和壁面热传导。
壁面摩擦边界条件用于模拟流体与实体表面间的摩擦作用，可以通过设置壁面摩擦系数来定义。
壁面热传导边界条件用于模拟流体与实体表面间的热传导作用，可以通过设置壁面热传导系数来定义。
四、对称边界条件对称边界条件是指模型中的对称面，通过设置对称边界条件来模拟流体在对称面上的行为。
在Fluent中，常见的对称边界条件类型有：对称面和对称压力。
对称面边界条件要求流体在对称面上的速度和温度分量与对称面的法向分量相等。
对称压力边界条件要求流体在对称面上的压力与对称面的压力相等。

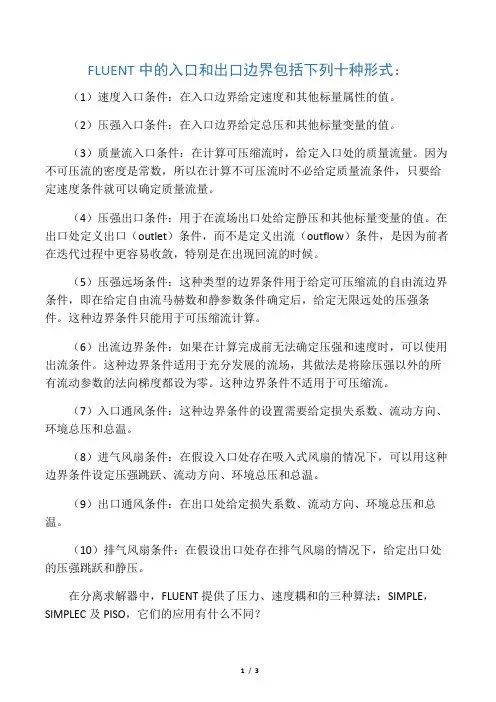

FLUENT边界条件
FLUENT中的入口和出口边界包括下列十种形式：（1）速度入口条件：在入口边界给定速度和其他标量属性的值。
（2）压强入口条件：在入口边界给定总压和其他标量变量的值。
（3）质量流入口条件：在计算可压缩流时，给定入口处的质量流量。
因为不可压流的密度是常数，所以在计算不可压流时不必给定质量流条件，只要给定速度条件就可以确定质量流量。
（4）压强出口条件：用于在流场出口处给定静压和其他标量变量的值。
在出口处定义出口（outlet）条件，而不是定义出流（outflow）条件，是因为前者在迭代过程中更容易收敛，特别是在出现回流的时候。
（5）压强远场条件：这种类型的边界条件用于给定可压缩流的自由流边界条件，即在给定自由流马赫数和静参数条件确定后，给定无限远处的压强条件。
这种边界条件只能用于可压缩流计算。
（6）出流边界条件：如果在计算完成前无法确定压强和速度时，可以使用出流条件。
这种边界条件适用于充分发展的流场，其做法是将除压强以外的所有流动参数的法向梯度都设为零。
这种边界条件不适用于可压缩流。
（7）入口通风条件：这种边界条件的设置需要给定损失系数、流动方向、环境总压和总温。
（8）进气风扇条件：在假设入口处存在吸入式风扇的情况下，可以用这种边界条件设定压强跳跃、流动方向、环境总压和总温。
（9）出口通风条件：在出口处给定损失系数、流动方向、环境总压和总温。
（10）排气风扇条件：在假设出口处存在排气风扇的情况下，给定出口处的压强跳跃和静压。
在分离求解器中，FLUENT提供了压力、速度耦和的三种算法：SIMPLE，SIMPLEC及PISO，它们的应用有什么不同？在FLUENT中，定常状态可以使用标准SIMPLE算法和SIMPLEC（SIMPLE-Consistent）算法，默认是SIMPLE算法，但是对于许多问题如果使用SIMPLEC可能会得到更好的收敛结果。
可压缩流动采用SIMPLE，不可压缩流动则采用SIMPLEC和PISO。
fluent外流场边界条件设置
fluent外流场边界条件设置Fluent外流场边界条件设置在计算流体力学领域，Fluent是一个广泛使用的计算流体动力学（CFD）软件包，用于模拟和分析流体流动和传热问题。
在Fluent 中，边界条件的设置对于模拟结果的准确性和可靠性至关重要。
本文将重点介绍Fluent中外流场边界条件的设置。
1. 壁面边界条件壁面是流体流动中最常见的边界之一，它可以是实际物体的表面，也可以是虚拟的边界。
在Fluent中，壁面边界条件的设置直接影响着流动的速度和温度分布。
常见的壁面边界条件有：- 固定温度壁面：假设壁面具有固定的温度，适用于需要考虑热传导的问题，如热交换器。
- 固定热流壁面：假设壁面具有固定的热流，适用于需要考虑热辐射的问题，如太阳能集热器。
- 固定速度壁面：假设壁面具有固定的流体速度，适用于需要考虑流体动力学的问题，如风洞实验。
2. 入口边界条件入口边界条件是指流体流动进入计算区域的位置。
在Fluent中，入口边界条件的设置对于模拟结果的准确性和可靠性至关重要。
常见的入口边界条件有：- 固定速度入口：假设流体从入口进入计算区域时具有固定的速度，适用于需要考虑流体动力学的问题，如风洞实验。
- 固定压力入口：假设流体从入口进入计算区域时具有固定的压力，适用于需要考虑压力变化的问题，如管道流动。
- 固定质量流入口：假设流体从入口进入计算区域时具有固定的质量流率，适用于需要考虑质量守恒的问题，如喷气发动机。
3. 出口边界条件出口边界条件是指流体流动离开计算区域的位置。
在Fluent中，出口边界条件的设置对于模拟结果的准确性和可靠性至关重要。
常见的出口边界条件有：- 压力出口：假设流体从出口离开计算区域时具有固定的压力，适用于需要考虑压力变化的问题，如管道流动。
- 压力出流：假设流体从出口离开计算区域时具有与环境相等的压力，适用于需要考虑流体回流或循环的问题，如涡轮机。
- 非滑移壁面：假设流体从出口离开计算区域时与壁面无相对滑移，适用于需要考虑边界层效应的问题，如飞机机翼。

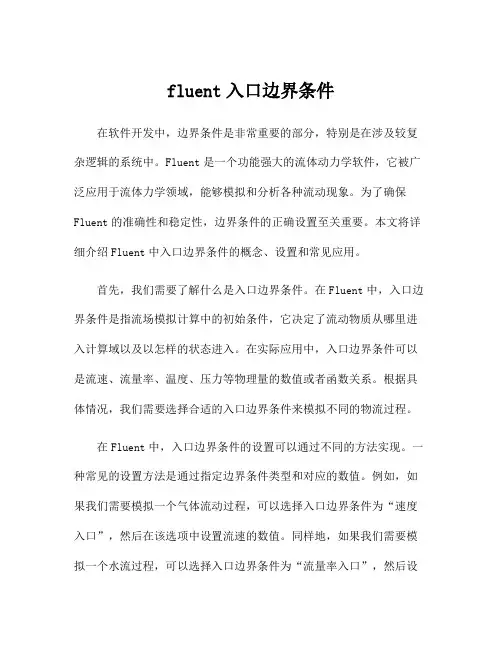

fluent入口边界条件
fluent入口边界条件在软件开发中，边界条件是非常重要的部分，特别是在涉及较复杂逻辑的系统中。
Fluent是一个功能强大的流体动力学软件，它被广泛应用于流体力学领域，能够模拟和分析各种流动现象。
为了确保Fluent的准确性和稳定性，边界条件的正确设置至关重要。
本文将详细介绍Fluent中入口边界条件的概念、设置和常见应用。
首先，我们需要了解什么是入口边界条件。
在Fluent中，入口边界条件是指流场模拟计算中的初始条件，它决定了流动物质从哪里进入计算域以及以怎样的状态进入。
在实际应用中，入口边界条件可以是流速、流量率、温度、压力等物理量的数值或者函数关系。
根据具体情况，我们需要选择合适的入口边界条件来模拟不同的物流过程。
在Fluent中，入口边界条件的设置可以通过不同的方法实现。
一种常见的设置方法是通过指定边界条件类型和对应的数值。
例如，如果我们需要模拟一个气体流动过程，可以选择入口边界条件为“速度入口”，然后在该选项中设置流速的数值。
同样地，如果我们需要模拟一个水流过程，可以选择入口边界条件为“流量率入口”，然后设置流量率的数值。
此外，在Fluent中还提供了更多选项，如压力入口、温度入口等，以满足不同模拟需求。
除了数值设置，我们还可以通过函数关系来定义入口边界条件。
Fluent提供了多种函数关系的设置方式，如常数关系、线性关系、指数关系等。
这些函数关系可以根据实际情况进行灵活调整，以达到更好的模拟效果。
例如，在模拟一个流速渐变过程时，可以选择线性关系，并根据公式设置函数关系的参数。
这样一来，入口边界条件将根据时间或空间的变化而变化，更加贴近实际模拟。
关于入口边界条件的设置，还有一些需要注意的问题。
首先，我们需要确保设置的边界条件与实际问题相吻合。
例如，在模拟一个自然通风系统时，入口边界条件应该考虑到自然风速和温度等因素。
其次，入口边界条件的设置应合理，不仅要考虑到系统的物理特性，还需要满足数值计算的稳定性要求。
FLUENT进行流体动力学分析时,分析边界条件的种类及应用要点
FLUENT进行流体动力学分析时，分析边界条件的种类及应用要点。
答：FLUENT 软件提供了十余种类型的进、出口边界条件，分别如下：(1) 速度入口(velocity-inlet)：给出入口边界上的速度。
给定入口边界上的速度及其他相关标量值。
该边界条件适用于不可压速流动问题，对可压缩问题不适合，否则该入口边界条件会使入口处的总温或总压有一定的波动。
(2) 压力入口(pressure-inlet)：给出入口边界上的总压。
压力入口边界条件通常用于流体在入口处的压力为已知的情形，对计算可压和不可压问题都适合。
压力进口边界条件通常用于进口流量或流动速度为未知的流动。
压力入口条件还可以用于处理自由边界问题。
(3) 质量入口(mess-flow-inlet)：给出入口边界上的质量流量。
质量入口边界条件主要用于可压缩流动；对于不可压缩流动，由于密度是常数，可以用速度入口条件。
质量入口条件包括两种：质量流量和质量通量。
质量流量是单位时间内通过进口总面积的质量。
质量通量是单位时间单位面积内通过的质量。
如果是二维轴对称问题，质量流量是单位时间内通过2π弧度的质量，而质量通量是通过单位时间内通过1 弧度的质量。
(4) 压力出口(pressure-outlet)：给定流动出口边界上的静压。
对于有回流的出口，该边界条件比outflow 边界条件更容易收敛。
给定出口边界上的静压强（表压强）。
该边界条件只能用于模拟亚音速流动。
如果当地速度已经超过音速，该压力在计算过程中就不采用了。
压力根据内部流动计算结果给定。
其他量都是根据内部流动外推出边界条件。
该边界条件可以处理出口有回流问题，合理的给定出口回流条件，有利于解决有回流出口问题的收敛困难问题。
(5) 无穷远压力边界 (pressure-far-field)：该边界条件用于可压缩流动。
如果知道来流的静压和马赫数，FLUENT 提供了无穷远压力边界条件来模拟该类问题。
该边界条件适用于用理想气体定律计算密度的问题。

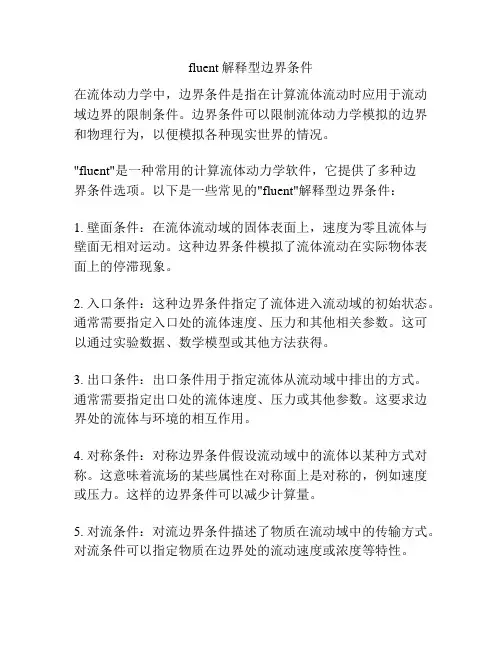

fluent解释型边界条件
fluent解释型边界条件
在流体动力学中，边界条件是指在计算流体流动时应用于流动域边界的限制条件。
边界条件可以限制流体动力学模拟的边界和物理行为，以便模拟各种现实世界的情况。
"fluent"是一种常用的计算流体动力学软件，它提供了多种边
界条件选项。
以下是一些常见的"fluent"解释型边界条件：
1. 壁面条件：在流体流动域的固体表面上，速度为零且流体与壁面无相对运动。
这种边界条件模拟了流体流动在实际物体表面上的停滞现象。
2. 入口条件：这种边界条件指定了流体进入流动域的初始状态。
通常需要指定入口处的流体速度、压力和其他相关参数。
这可以通过实验数据、数学模型或其他方法获得。
3. 出口条件：出口条件用于指定流体从流动域中排出的方式。
通常需要指定出口处的流体速度、压力或其他参数。
这要求边界处的流体与环境的相互作用。
4. 对称条件：对称边界条件假设流动域中的流体以某种方式对称。
这意味着流场的某些属性在对称面上是对称的，例如速度或压力。
这样的边界条件可以减少计算量。
5. 对流条件：对流边界条件描述了物质在流动域中的传输方式。
对流条件可以指定物质在边界处的流动速度或浓度等特性。
6. 强制速度条件：强制速度边界条件直接指定了边界处的流体速度。
这种条件可以用来模拟外部激励对流动的影响，例如粘性流体中的涡流。
这些是"fluent"软件中常见的解释型边界条件，可以根据具体的模拟需求选择适当的条件。
fluent边界条件类型
fluent边界条件类型1. 什么是fluent边界条件类型？1.1 定义在计算流体力学（Computational Fluid Dynamics，简称CFD）中，边界条件是指在计算流域中模拟流动时需要指定的物理参数。
流体边界条件类型（fluent boundary condition types）是指在FLUENT软件中可用的一组选项，用于定义流体流动中各个边界的行为和特性。
1.2 作用合理选择合适的边界条件类型对于准确模拟和预测流体的行为至关重要。
通过使用正确的边界条件，可以模拟不同流动现象，并进行流场特性研究、优化设计和工程应用。
2. 常用的边界条件类型2.1 壁面（Wall）壁面边界条件类型用于模拟流体与实际物体接触的情况。
通常使用壁面边界条件来指定流体与固体表面的相互作用，将固体表面作为壁面。
壁面可以是粗糙的、光滑的或多孔的，依据实际情况选择合适的壁面类型。
2.2 入口（Inlet）入口边界条件类型用于指定流场的入口条件。
在模拟中，需要知道流体的入口速度、温度等参数。
通过选择不同类型的入口边界条件，可以模拟不同的进口流动特性。
2.3 出口（Outlet）出口边界条件类型用于指定流场的出口条件。
在模拟中，需要知道流体的出口压力、流量等参数。
通过选择不同类型的出口边界条件，可以模拟不同的出口流动特性。
2.4 对称（Symmetry）对称边界条件类型用于指定流场中的对称平面。
如果流场具有对称性，则可以通过设置对称边界条件来减少计算的复杂性。
2.5 轴对称（Axis）轴对称边界条件类型用于指定流场中的轴对称情况。
当流场中的流动具有轴对称性时，可以使用轴对称边界条件来简化计算。
2.6 压强出口（Pressure Outlet）压强出口边界条件类型用于指定流场的出口压强。
在一些特定情况下，知道流体的出口压强是流场模拟的重要参数。
3. 如何选择合适的边界条件类型？3.1 研究流动特性在选择边界条件类型之前，需要对所研究的流动特性进行分析和理解。
fluent中的边界条件
fluent中的边界条件在Fluent中，边界条件是用来定义问题的边界和限制条件，以便进行数值模拟和求解。
边界条件对于模拟结果的准确性和可靠性至关重要。
下面我将从多个角度来回答关于Fluent中边界条件的问题。
1. 类型，Fluent提供了多种类型的边界条件，以适应不同的模拟需求。
常见的边界条件包括，速度入口边界条件、压力出口边界条件、壁面边界条件、对称边界条件等。
每种边界条件都有特定的物理意义和数学表达方式。
2. 物理意义，边界条件反映了流体在模拟过程中与模拟区域边界的相互作用。
例如，速度入口边界条件用于指定流体从哪个方向进入模拟区域，压力出口边界条件用于指定流体从模拟区域中的哪个位置流出。
壁面边界条件用于模拟流体与实际物体表面的相互作用。
3. 数学表达，每种边界条件在Fluent中都有相应的数学表达方式。
例如，速度入口边界条件可以通过指定流体的速度分量来定义，压力出口边界条件可以通过指定出口处的压力值来定义。
壁面边界条件可以通过指定表面的摩擦系数或温度来定义。
4. 设置方法，在Fluent中，设置边界条件可以通过图形界面或者命令行界面来完成。
在图形界面中，用户可以通过选择相应的边界条件类型，并输入相应的参数值来设置边界条件。
在命令行界面中，用户可以使用相应的命令来设置边界条件。
5. 边界条件的影响，边界条件的设置对模拟结果有着重要的影响。
合理选择和设置边界条件可以保证模拟结果的准确性和可靠性。
不恰当的边界条件设置可能导致模拟结果的偏差或不收敛。
总结起来，Fluent中的边界条件是用来定义问题边界和限制条件的重要参数。
合理选择和设置边界条件对于模拟结果的准确性和可靠性至关重要。
在设置边界条件时，需要考虑物理意义、数学表达和设置方法等因素，并根据具体模拟需求进行选择和调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FLUENT进行流体动力学分析时，分析边界条件的种类及应用要点。
答：FLUENT 软件提供了十余种类型的进、出口边界条件，分别如下：
(1) 速度入口(velocity-inlet)：给出入口边界上的速度。
给定入口边界上的速度及其他相关标量值。
该边界条件适用于不可压速流动问题，对可压缩问题不适合，否则该入口边界条件会使入口处的总温或总压有一定的波动。
(2) 压力入口(pressure-inlet)：给出入口边界上的总压。
压力入口边界条件通常用于流体在入口处的压力为已知的情形，对计算可压和不可压问题都适合。
压力进口边界条件通常用于进口流量或流动速度为未知的流动。
压力入口条件还可以用于处理自由边界问题。
(3) 质量入口(mess-flow-inlet)：给出入口边界上的质量流量。
质量入口边界条件主要用于可压缩流动；对于不可压缩流动，由于密度是常数，可以用速度入口条件。
质量入口条件包括两种：质量流量和质量通量。
质量流量是单位时间内通过进口总面积的质量。
质量通量是单位时间单位面积内通过的质量。
如果是二维轴对称问题，质量流量是单位时间内通过2π弧度的质量，而质量通量是通过单位时间内通过1 弧度的质量。
(4) 压力出口(pressure-outlet)：给定流动出口边界上的静压。
对于有回流的出口，该边界条件比outflow 边界条件更容易收敛。
给定出口边界
上的静压强（表压强）。
该边界条件只能用于模拟亚音速流动。
如果当地速度已经超过音速，该压力在计算过程中就不采用了。
压力根据内部流动计算结果给定。
其他量都是根据内部流动外推出边界条件。
该边界条件可以处理出口有回流问题，合理的给定出口回流条件，有利于解决有回流出口问题的收敛困难问题。
(5) 无穷远压力边界 (pressure-far-field)：该边界条件用于可压缩流动。
如果知道来流的静压和马赫数，FLUENT 提供了无穷远压力边界条件来模拟该类问题。
该边界条件适用于用理想气体定律计算密度的问题。
为了满足无穷远压力边界条件，需要把边界放到我们关心区域足够远的地方。
(6) 自由出流 (outflow)：对于出流边界上的压力或速度均为未知的情形，可以选择自由出流边界条件。
这类边界条件的特点是不需要给定出口条件（除非是计算分离质量流、辐射换热或者包括颗粒稀疏相问题）。
出口条件都是通过FLUENT 内部计算得到。
但并不是所有问题都适合，如下列情况，就不能用出流边界条件：①包含压力进口条件；
②可压缩流动问题；③有密度变化的非稳定流动问题（即使是不可压缩流动）。
(7) 进口通风 (inlet vent)：进口通风边界条件需要给定入口损失系数、流动方向和进口环境总压和总温。
对于进口通风模型，假定进口风扇无限薄，通风压降正比于流体动压头和用户提供的损失系数。
(8) 进口风扇 (intake fan)：进口风扇边界条件需要给定压降、流动方向和环境总压和总温。
假定进口风扇无限薄，并且有不连续的压力升高，压力升高量是通过风扇速度的函数。
如果是反向流动，风扇可以看成是通风出口，并且损失系数为1。
压力阶跃可以是常数，或者是流动方向垂直方向上速度分量的函数形式。
(9) 出口通风 (outlet vent)。
出口通风边界条件用于模拟出口通风情况，并给定一个损失系数以及环境(出口）压力和温度。
排出风扇给定损失系数和环境静压和静温。
(10) 排气扇 (exhaust fan)：排风扇给定压降，环境静压。
排气扇边界条件用于模拟外部排气扇，给定一个压升和环境压力。
假定排气扇无限薄，并且流体通过排气扇的压升是流体速度的函数。
(11) 对称边界（symmetry）：对称边界条件适用于流动及传热场是对称的情形。
在对称轴或者对称平面（如图1-10-5）上，既无质量的交换，也无热量等其他物理量的交换，因此垂直于对称轴或者对称平面的速度分量为零。
在对称轴或者对称平面上，所有物理量在其垂直方向上的梯度为零。
因此在对称边界上，垂直于边界的速度分量为零，任何量的梯度也为零。
(12) 周期性边界（periodic）
如果我们关心的流动，其几何边界，流动和换热是周期性重复的，那么可以采用周期性边界条件。
FLUENT 提供了两种类型：一类是流体经过周期性重复后没有压降（cyclic）；另外一类有压降(periodic)。
(13) 固壁边界（wall）
对于黏性流动问题，FLUENT 默认设置是壁面无滑移条件。
对于壁面有平移运动或者旋转运动时，可以指定壁面切向速度分量，也可以给出壁面切应力从而模拟壁面滑移。
根据流动情况，可以计算壁面切应力和与流体换热情况。
壁面热边界条件包括固定热通量、固定温度、对流换热系数、外部辐射换热、外部辐射换热与对流换热等。
