《机械制图习题集》(第四版)第一章答案
一、点、直线、平面的投影1.1 点的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第24～24页习题1.2 直线的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第25～27页习题1.3 平面的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第28～29页习题1.4 直线与平面、平面与平面相对关系∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第30～32页习题1234题号：题号：56789101112131415题号：161718192021题号：2223242526272829303132333435363738391.5 换面法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第33～35页习题1.6 旋转法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第36～36页习题1.7 投影变换综合题∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第37～37页习题点、直线、平面的投影题号：404142434445464748495051题号：525354555657题号：58596061621. 已知A、B、C三点的直观图，画出它们的投影图，并将各点的坐标值填入表中。
2. 已知A、B、C各点对投影面的距离，画出它们的三面投影图和直观图。
3. 已知点Ａ的坐标（40，15，0），画出其三面投影并作出点Ｂ和点Ｃ的三面投影。
（a）点B ——在点Ａ右面20mm，前面15mm，上面20mm；（b）点C ——在点Ａ左面10mm，后面15mm，上面15mm。
《机械制图》第一章试题与答案
《机械制图》试题与答案一、单选题1、国标规定基本图纸幅面有（ B ）种。
A．4 B．5 C．6 D．72、比例是( A )。
A．图样中图形与其实物相应要素的线性尺寸之比B．实物与图样种图形相应要素的线性尺寸之比C．实物与图样中图形相应要素的尺寸之比D．图样中图形与实物相应要素的尺寸之比3、图样中斜体字的书写要求是（B ）A．字头向左倾斜与水平线成75°角B．字头向右倾斜与水平线成75°角C．字头向左倾斜与水平线成45°角D．字头向右倾斜与水平线成45°角4、圆弧连接的实质是（D ）A．连接弧与相邻线段都用粗实线绘制B．连接弧与被连接直线相切C．连接弧与相邻两线段相切D．连接弧与被连接弧相切5、虚线的宽度约为粗实线的( B )倍A、2B、1／2 C 1／3 D16、虚线一般用来表示（C）A、可见轮廓线B、过度线 C 不可见轮廓线D 尺寸界限7、标题栏一般应位于图纸的（B）A、右上方B、右下方 C 左上方D左下方8、圆台高40㎜，上底圆半径10㎜，下底圆半径20㎜，该圆锥台锥度为（C）A、1：4B、4：1 C 1：2 D 10：409、两线相交，交点处（B）A、应有空隙B、不应有空隙 C 可以有空隙D可以不留空隙10、尺寸线与尺寸界限（B）相互垂直A、必须B、不一定 C 一定不D都不对11、下列属于放大比例的是( A )A、2：1B、1：2.5C、1:5D、12、（）不得用其它图线代替，一般也不得与其他图形重合或画在延长线上（C）A、轮廓线B、中心线C、尺寸线D、尺寸界线13、无论图形放大还是缩小，在标注尺寸时均应按（B）来标注A、图形的实际尺寸B、机件的真实大小C、考虑绘图准确度加修整值D、都不对14、两平行线之间的最小距离不应小于（A）㎜A、0．7B、1C、1.5D、0.515、通常在图样中把斜度或锥度的比值化成（A）的形式A、1：nB、n:1C、1／nD、n／116、图样中字体的号数即字体的 C 。
最全机械制图习题全集附带答案(答案)
机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。
2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。
3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。
4.比例是指图中图形与其实物相应要素的线性尺寸之比。
图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。
5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。
6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。
7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。
8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。
9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。
10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的一半。
11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。
12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。
13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。
14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。
最全机械制图习题全集附带答案(答案)

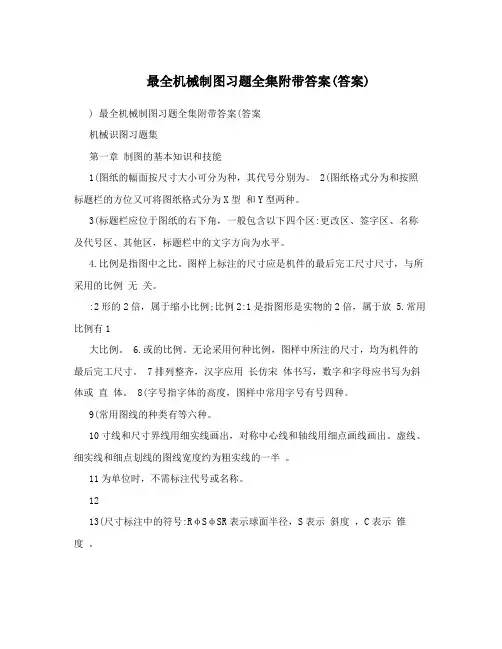

最全机械制图习题全集附带答案(答案) ) 最全机械制图习题全集附带答案(答案机械识图习题集第一章制图的基本知识和技能1(图纸的幅面按尺寸大小可分为种，其代号分别为。
2(图纸格式分为和按照标题栏的方位又可将图纸格式分为X型和Y型两种。
3(标题栏应位于图纸的右下角，一般包含以下四个区:更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。
4.比例是指图中之比。
图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。
:2形的2倍，属于缩小比例;比例2:1是指图形是实物的2倍，属于放 5.常用比例有1大比例。
6.或的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。
7排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。
8(字号指字体的高度，图样中常用字号有号四种。
9(常用图线的种类有等六种。
10寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的一半。
11为单位时，不需标注代号或名称。
1213(尺寸标注中的符号:RφSφSR表示球面半径，S表示斜度，C表示锥度。
14(尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
15 形式，用符号 S 表示。
标注斜度时，在比数之前用斜度符号 ?或> 表示，该符。
号的倾斜方向应与所标斜度的倾斜方向一致16式，用符号C倾斜方向应与所标锥度的倾斜方向一致。
17(符号“?1:10”表示，符号“ 1:5”表示圆锥的锥度为1:5 。
18(平面图形中的线段可分为、三种。
它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。
19(平面图形中的尺寸，按其作用可分为20的线段叫中间线段;只有定形尺寸没有定位尺寸的线段叫连接线段。
21 确定基本几何体的大小尺寸称_定形尺寸_，确定各几何形体间相对位置的尺寸称_定位尺寸_。
机械制图习题集答案
1-5-1-2.按小图尺寸在大图上作连接弧并描深,标出相切线段 的
切点。
1-5-1-3.按小图尺寸在大图上作连接弧并描深,标出相切线段 的
切点。
1-5-1-4.按小图尺寸在大图上作连接弧并描深,标出相切线段 的
切点。
1-5-2.按小图尺寸 ,用 1 : 1的比例抄画、描深并 注尺寸。
1-6-1.圆弧连接-拖钩
上一页 退出
10
32
20
20
7
7 20
20
15 5
15 5
20 5
20 5
32
第四章 轴测投影图
1-3-1-1 1-3-1-2 1-3-1-3 1-3-2-1 1-3-2-2 1-3-2-3 1-3-3-1 1-3-3-2
1-3-4 1-4-1-1
1-5-1-2 1-5-1-3
1-4-1-2
1-5-1-4
1-4-2-1
1-5-2
1-4-2-2
1-6-1
第一章 制图基本知识 1-4-2-3
1-6-2
1-4-2-1 在下列图上标注箭头和尺寸数字（直接在 图上量取）。
1-4-2-2 在下列图上标注箭头和尺寸数字（直接在 图上量取） 。
1-4-2-3 在下列图上标注箭头和尺寸数字（直接在 图上量取） 。
1-4-2-4 在下列图上标注箭头和尺寸数字（直接在 图上量取） 。
1-5-1-1.按小图尺寸在大图上作连接弧并描深,标出相切线段 的
1-3-3-1.在指定位置, 用同心圆法画椭圆（长轴60 mm、短轴 40
mm）。
1-3-3-2.在指定位置, 用四心法画椭圆。
1-3-4.参照图形给出的尺寸，用 1 : 1的比例在右边位置画出 图形
机械制图习题集附带答案
36-3 36-5
（1）
（2）
37-(1)
37-(2)
返回
28 – 1
返回
答案
28 – 2
返回
答案
28 – 3
返回
答案
28 – 4
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
29 – 1(1)
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
29 – 1(2)
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
返回
答案
32 – 8
返回
答案
32 – 9
返回
答案
32 – 10
返回
答案
32 – 11
返回
答案
33 – 12
返回
答案
33 – 13
返回
答案
33 – 14
返回
答案
（1）
(1)
A—A
A 34 – 15(1)
A
返回
答案
(2)
（（（222）））
A—A
34 – 15(2)
A
A
A
A
返回
答案
A A 34 – 16
班级
学号
姓名
1
返回
图线练习
2-2
班级
学号
姓名
2
返回
3-1
3-4
3-2 3-5
3-3
返回
4-4
返回
１－４基本练习
班级 学号
姓名
４
1– 1
返回
答案
2– 2
返回
答案
返回
答案
3– 2
机械制图习题集_附带答案
30 – 3(2)
a
返回
答案179
30 – 4
返回
a
答案180
31 – 5
返回
a
答案181
31 – 6
返回
a
答案182
31 – 7
a返回
答案183
32 – 8
a返回
答案184
32 – 9
a返回
答案185
32 – 10
a返回
答案186
32 – 11
返回
a
答案187
33 – 12
返回
a
。。
(b)
(c )
(d)
16 – 9(2)
a返回
答案88
9.已知物体的正面、水平投影,请选择正确的侧面投影.
(3)
16 – 9(3)
a返回
答案89
9.已知物体的正面、水平投影,请选择正确的侧面投影.
(4)
16 – 9(4)
a返回
答案90
第五章 组合体及三维造型
17-1(1)
17-1(2)
17-1(3)
10-3
10-4
a
返回
10-5
10-6
21
11-1
11-2
11-3
11-4
11-5
a
返回
11-6
22
6 – 1(1)
返回 a
答案23
6 – 1(2)
返回 a
答案24
6 – 1(3)
返回 a
答案25
6 – 1(4)
返回 a
答案26
6 – 2(1)
返回 a
答案27
6 – 2(2)
