华测课件
标称精度： ±10mm+1ppm ±20mm+1ppm ±3mm+0.1ppm ±3.5mm+0.4ppm
2019/3/12
2、华测产品优势
全面兼容北斗 支持四星系统
采用进口四星主板，全面兼容北斗系统 信号，支持三星解算，预留伽利略信号通道。 北斗系统在我国上空设计了 5 颗 GEO 卫星 （地球静止轨道卫星）， 3 颗 IGSO 卫星（倾斜地 球同步轨道卫星），使北斗系统在亚太的应用效 果远远优于 GPS ，接收机在高遮挡地区抗干扰能 力显著增强，并且作业距离增加一倍。提升您的 工作效率，节省您的资金投入。
2019/3/12
二、北斗系统对高精度测绘类GNSS影响
1、整体介绍 2、北斗系统对GNSS精度的影响 3、北斗系统对GNSS抗干扰能力的影响 4、北斗系统对RTK长基线解算的影响
2019/3/12
1、整体介绍
北斗二代（简称BD2）逐步进入我们的测绘行业，由于 BD2导航定位系统与GPS工作原理完全一样，但与GPS相比，BD2 卫星导航系统除了设计27颗MEO卫星（全球卫星），同时在我国 上空设计了5颗GEO卫星（地球同步卫星），3颗IGSO卫星（以地 球作为参照物，以我国上空为中心，来回南北半球转动），这 样使BD2卫星导航系统在亚太地区的应用效果远远好于GPS卫星， 特别是在高遮挡地区或遮挡环境。
结论：在短基线解算来看，三星解算精度优于双星优于单星。
2019/3/12
2、北斗系统对GNSS精度的影响B
说明：同板卡移动站接收同板卡基站差分信号，同时同地30公里 基线测量24小时以上，后期数据分析。 测试选用仪器：华测X91
开阔环境-30公里基线精度数据 移动站板卡类型 X91(天宝三星板卡) X91(天宝双星板卡) 精度范围 10mm 98.37% 97.06% 15mm 99.57% 98.51% 20mm 100.00% 99.01% 99.97% 100.00% 30mm 40mm
2019/3/12
8大核心竞争力
国内精度最高的GNSS产品
自主研发 营销团队 人才培养
物理性能及实用性最好的国产产品 第一个推出双星系统RTK产品 第一个推出连续运行参考站系统 第一个在国内建成了多基站参考站 系统
售后服务
薪酬体制
第一个自主研发、生产专业手薄的
GNSS厂家
第一个 推出北斗系列产品—— X90BD
板卡类型
平均卫星颗数 测试次数 全天平均初始化时间（单点 定位到固定解的解算时间） 说明 备注
X91（天宝三星板卡） X91（天宝双星板卡） X91（天宝单星板卡）
28 113 11．333秒 17 113 23.325秒 8 113 170.34秒
全天初始化都能得到固 出现过2次长时间浮动 出现过30次长时间浮 定解 不固定 动不固定 初始化时间超过10分钟，理解为长时间浮动不固定，此类数据不参与 初始化时间求平均值。
2019/3/12
2、北斗系统对GNSS精度的影响A
说明：同板卡移动站接收同板卡基站差分信号，同时同地 测量24小时以上，后期数据分析。 测试选用仪器：华测X91
开阔环境-短基线精度数据 移动站板卡类型 X91(天宝三星板卡) X91(天宝双星板卡) X91(天宝单星板卡) 精度范围 10mm 99.37% 96.06% 93.79% 15mm 100.00% 98.51% 95.92% 100.00% 99.39% 100.00% 20mm 30mm
2019/3/12
振兴中华
测绘天下
2019/3/12
谢 ！
谢
2019/3/12
2019/3/12
高遮挡地区抗干扰能力显著增强
•可在以下恶劣环境中 使用： •在树下、林区； •高压线，大功率发射 塔 •山区或丘陵地带； •市区高层建筑下等恶 劣环境。
2019/3/12
出色的物理性能
——切实保障了测量 人员在野外的各种恶 劣环境的使用。
•外壳采用美国通用公司最新 纳米材料，抗2米水泥地跌落 ，是目前国内物理性能最好 的GNSS接收机
北斗卫星导航系统对高精度GNSS产品的影响
目 录
一、北斗导航系统现状 二、北斗系统对高精度测绘类GNSS影响 三、华测GNSS产品对北斗系统的应用
一、北斗导航系统现状
1、北斗系统简介 2、北斗系统进程和现状 3、北斗应用的五大优势
2019/3/12
1、北斗系统简介
北斗卫星导航系统是中国自行研制 的全球卫星定位与通讯系统（BDS），是 继美GPS和俄GLONASS之后第三个成熟的 卫星导航定位系统。 系统由空间端、地面端和用户端组成 ，可在全球范围内全天候、全天时为各 类用户提供高精度、高可靠定位、导航 、授时服务，并具短报文通信能力，目 前已经初步具备区域导航、定位和授时 能力，RTK精度已达厘米级。
管理制度 政府支持
校企合作
2019/3/12
华测X93精度国家认
国家最高精度
证： ±10mm+1ppm ±20mm+1ppm ±3mm+0.1ppm ±3.5mm+0.4ppm
华测X91精度
国家认证： ±10mm+1ppm ±20mm+1ppm ±3mm+1ppm ±5mm+1ppm
天宝R8GNSS
板卡：美国天宝四星板卡，天宝MaxwellTM高级自定义测量GNSS技 术，极低噪声的GNSS载波相位测量，1赫兹带宽内的精度〈1mm， 成熟的天宝低仰角跟踪技术。
2019/3/12
3、华测对北斗产品的优惠政策
——自2013年1月1日后购买华测 X93/X91/X900/T6/T5/M600/M500T的产品用户，均可在4月份免费升 级至三星功能。 ——自2013年1月1日前购买华测 X93/X91/X900/T6/T5/M600/M500T的产品用户，均可在4月份之后以 极低的价格升级至三星功能。 ——2013年4月份之后，均可以双星价格购买华测 X93/X91/X900/T6/T5/M600/M500T三星产品（美国天宝四星板卡， 目前三星效果，预留伽利略通道）。
•IP67的防水、防尘等级
•采用进口防水防尘胶圈 •内为真空，可漂浮，100%无 冷凝 •适合更恶劣的高低温环境作 业 •抗水下1米浸泡1小时
2019/3/12
信号跟踪：GPS：L1 C/A、L2E、L2C、L1/L2/L5 全周载波 GLONASS：L1 C/A、L1 P、L2 C/A、L2 P、L1/L2全周载波 BeiDou-2（COMPASS）:B1、B2、B3(预留) SBAS：WAAS、MSAS、ENGOS 预留Galileo定位系统通道 通道：220通道
X91(天宝单星板卡)
91.79%
95.92%
96.39%
97.51%
100.00%
结论：在30公里基线解算来看，三星解算精度优于双星 优于单星。
2019/3/12
3、北斗系统对RTK长基线解算的影响A
说明：基线长度30KM，三台仪器同时同地测试初始化时间，测试 时间为8:00-18:00 测试选用仪器：华测X91/X900/X93
结论：三星主机的长基线解算效果优于双星明显优于单星。
2019/3/12
3、北斗系统对RTK长基线解算的影响B
说明：基线长度53.55KM，三台仪器同时同地测试初始化时间，全 天测试。 测试选用仪器：华测X91/X900/X93
板卡类型 平均卫星颗数 测试次数 全天平均初始化时间（单 点定位到固定解的解算时 间） 说明 备注 X91（天宝三星板卡） X91（天宝双星板卡） X91（天宝单星板卡） 27 50 17．8秒 19 50 99.5秒 8 50 481.3秒
2019/3/12
3、北斗应用的五大优势
• 具备定位与通讯功能，不需要其他通讯系统支持，而 GPS只能定位。 • 覆盖范围大，目前北斗系统无缝覆盖了亚太地区，覆盖 效果优于GPS。 • 特别适合集团用户大范围监控管理和数据采集用户数据 传输应用。 • 完全兼容GPS、GLONASS系统，高精度多星GNSS设备的使 用效果更优。 • 自主系统，安全、可靠、稳定，保密性强，适合关键部 门应用。
2019/3/12
三、华测北斗GNSS产品的优势
1.公司介绍 2.产品优势 3.优惠政策
2019/3/12
1、华测简介
华测是国内目前在GNSS (全球导航卫星系统)领域 保持领先地位的高科技产业集团。 集团长期从事GNSS产品 的研发、生产和销售，为客户提供高精度测量型GNSS接收机 、手持GIS终端、、CORS系统、移动测量系统、变形监测系 统、水上测量设备和组合导航等产品或服务，是中国测绘市 场的主要供应商。
2019/3/12
“北斗二代”在诸多方面具有优势，可以有效避免遭受电磁 干扰和攻击，实现无源定位，精确度大大提高，“北斗一号”精 确度在10米之内，而“北斗二号”差分后可以精确到“厘米级” 。 2012年10月25日23时33分，我国在西昌卫星发射中心用“长 征三号丙”火箭，成功将第16颗北斗导航卫星送入预定轨道。这 是我国二代北斗导航工程的最后一颗卫星。至此，我国北斗导航 工程区域组网顺利完成。系统已具备覆盖亚太地区的定位、导航 和授时以及短报文通信服务能力。 2012年12月27日，北斗系统空间信号接口控制文件正式版正 式公布，北斗导航业务正式对亚太地区提供无源定位、导航、授 时服务。
2019/3/12
2、北斗系统进程和现状
中国发展自主的全球卫星导航系统，其“三步走”发展 路线图为：第一步，从2000年到2003年，建成由3颗卫星组成 的北斗卫星导航试验系统，成为世界上第三个拥有自主卫星 导航系统的国家。第二步，建设北斗卫星导航系统，于2012 年前形成ห้องสมุดไป่ตู้国及周边地区的覆盖能力。第三步，于2020年左 右，北斗卫星导航系统将形成全球覆盖能力。 《2006年中国航天白皮书》宣布第二代“北斗”卫星导航 系统将在4年内完成部署。
2019/3/12
2、华测产品优势
全面兼容北斗 支持四星系统
采用进口四星主板，全面兼容北斗系统 信号，支持三星解算，预留伽利略信号通道。 北斗系统在我国上空设计了 5 颗 GEO 卫星 （地球静止轨道卫星）， 3 颗 IGSO 卫星（倾斜地 球同步轨道卫星），使北斗系统在亚太的应用效 果远远优于 GPS ，接收机在高遮挡地区抗干扰能 力显著增强，并且作业距离增加一倍。提升您的 工作效率，节省您的资金投入。
2019/3/12
二、北斗系统对高精度测绘类GNSS影响
1、整体介绍 2、北斗系统对GNSS精度的影响 3、北斗系统对GNSS抗干扰能力的影响 4、北斗系统对RTK长基线解算的影响
2019/3/12
1、整体介绍
北斗二代（简称BD2）逐步进入我们的测绘行业，由于 BD2导航定位系统与GPS工作原理完全一样，但与GPS相比，BD2 卫星导航系统除了设计27颗MEO卫星（全球卫星），同时在我国 上空设计了5颗GEO卫星（地球同步卫星），3颗IGSO卫星（以地 球作为参照物，以我国上空为中心，来回南北半球转动），这 样使BD2卫星导航系统在亚太地区的应用效果远远好于GPS卫星， 特别是在高遮挡地区或遮挡环境。
结论：在短基线解算来看，三星解算精度优于双星优于单星。
2019/3/12
2、北斗系统对GNSS精度的影响B
说明：同板卡移动站接收同板卡基站差分信号，同时同地30公里 基线测量24小时以上，后期数据分析。 测试选用仪器：华测X91
开阔环境-30公里基线精度数据 移动站板卡类型 X91(天宝三星板卡) X91(天宝双星板卡) 精度范围 10mm 98.37% 97.06% 15mm 99.57% 98.51% 20mm 100.00% 99.01% 99.97% 100.00% 30mm 40mm
2019/3/12
8大核心竞争力
国内精度最高的GNSS产品
自主研发 营销团队 人才培养
物理性能及实用性最好的国产产品 第一个推出双星系统RTK产品 第一个推出连续运行参考站系统 第一个在国内建成了多基站参考站 系统
售后服务
薪酬体制
第一个自主研发、生产专业手薄的
GNSS厂家
第一个 推出北斗系列产品—— X90BD
板卡类型
平均卫星颗数 测试次数 全天平均初始化时间（单点 定位到固定解的解算时间） 说明 备注
X91（天宝三星板卡） X91（天宝双星板卡） X91（天宝单星板卡）
28 113 11．333秒 17 113 23.325秒 8 113 170.34秒
全天初始化都能得到固 出现过2次长时间浮动 出现过30次长时间浮 定解 不固定 动不固定 初始化时间超过10分钟，理解为长时间浮动不固定，此类数据不参与 初始化时间求平均值。
2019/3/12
2、北斗系统对GNSS精度的影响A
说明：同板卡移动站接收同板卡基站差分信号，同时同地 测量24小时以上，后期数据分析。 测试选用仪器：华测X91
开阔环境-短基线精度数据 移动站板卡类型 X91(天宝三星板卡) X91(天宝双星板卡) X91(天宝单星板卡) 精度范围 10mm 99.37% 96.06% 93.79% 15mm 100.00% 98.51% 95.92% 100.00% 99.39% 100.00% 20mm 30mm
2019/3/12
振兴中华
测绘天下
2019/3/12
谢 ！
谢
2019/3/12
2019/3/12
高遮挡地区抗干扰能力显著增强
•可在以下恶劣环境中 使用： •在树下、林区； •高压线，大功率发射 塔 •山区或丘陵地带； •市区高层建筑下等恶 劣环境。
2019/3/12
出色的物理性能
——切实保障了测量 人员在野外的各种恶 劣环境的使用。
•外壳采用美国通用公司最新 纳米材料，抗2米水泥地跌落 ，是目前国内物理性能最好 的GNSS接收机
北斗卫星导航系统对高精度GNSS产品的影响
目 录
一、北斗导航系统现状 二、北斗系统对高精度测绘类GNSS影响 三、华测GNSS产品对北斗系统的应用
一、北斗导航系统现状
1、北斗系统简介 2、北斗系统进程和现状 3、北斗应用的五大优势
2019/3/12
1、北斗系统简介
北斗卫星导航系统是中国自行研制 的全球卫星定位与通讯系统（BDS），是 继美GPS和俄GLONASS之后第三个成熟的 卫星导航定位系统。 系统由空间端、地面端和用户端组成 ，可在全球范围内全天候、全天时为各 类用户提供高精度、高可靠定位、导航 、授时服务，并具短报文通信能力，目 前已经初步具备区域导航、定位和授时 能力，RTK精度已达厘米级。
管理制度 政府支持
校企合作
2019/3/12
华测X93精度国家认
国家最高精度
证： ±10mm+1ppm ±20mm+1ppm ±3mm+0.1ppm ±3.5mm+0.4ppm
华测X91精度
国家认证： ±10mm+1ppm ±20mm+1ppm ±3mm+1ppm ±5mm+1ppm
天宝R8GNSS
板卡：美国天宝四星板卡，天宝MaxwellTM高级自定义测量GNSS技 术，极低噪声的GNSS载波相位测量，1赫兹带宽内的精度〈1mm， 成熟的天宝低仰角跟踪技术。
2019/3/12
3、华测对北斗产品的优惠政策
——自2013年1月1日后购买华测 X93/X91/X900/T6/T5/M600/M500T的产品用户，均可在4月份免费升 级至三星功能。 ——自2013年1月1日前购买华测 X93/X91/X900/T6/T5/M600/M500T的产品用户，均可在4月份之后以 极低的价格升级至三星功能。 ——2013年4月份之后，均可以双星价格购买华测 X93/X91/X900/T6/T5/M600/M500T三星产品（美国天宝四星板卡， 目前三星效果，预留伽利略通道）。
•IP67的防水、防尘等级
•采用进口防水防尘胶圈 •内为真空，可漂浮，100%无 冷凝 •适合更恶劣的高低温环境作 业 •抗水下1米浸泡1小时
2019/3/12
信号跟踪：GPS：L1 C/A、L2E、L2C、L1/L2/L5 全周载波 GLONASS：L1 C/A、L1 P、L2 C/A、L2 P、L1/L2全周载波 BeiDou-2（COMPASS）:B1、B2、B3(预留) SBAS：WAAS、MSAS、ENGOS 预留Galileo定位系统通道 通道：220通道
X91(天宝单星板卡)
91.79%
95.92%
96.39%
97.51%
100.00%
结论：在30公里基线解算来看，三星解算精度优于双星 优于单星。
2019/3/12
3、北斗系统对RTK长基线解算的影响A
说明：基线长度30KM，三台仪器同时同地测试初始化时间，测试 时间为8:00-18:00 测试选用仪器：华测X91/X900/X93
结论：三星主机的长基线解算效果优于双星明显优于单星。
2019/3/12
3、北斗系统对RTK长基线解算的影响B
说明：基线长度53.55KM，三台仪器同时同地测试初始化时间，全 天测试。 测试选用仪器：华测X91/X900/X93
板卡类型 平均卫星颗数 测试次数 全天平均初始化时间（单 点定位到固定解的解算时 间） 说明 备注 X91（天宝三星板卡） X91（天宝双星板卡） X91（天宝单星板卡） 27 50 17．8秒 19 50 99.5秒 8 50 481.3秒
2019/3/12
3、北斗应用的五大优势
• 具备定位与通讯功能，不需要其他通讯系统支持，而 GPS只能定位。 • 覆盖范围大，目前北斗系统无缝覆盖了亚太地区，覆盖 效果优于GPS。 • 特别适合集团用户大范围监控管理和数据采集用户数据 传输应用。 • 完全兼容GPS、GLONASS系统，高精度多星GNSS设备的使 用效果更优。 • 自主系统，安全、可靠、稳定，保密性强，适合关键部 门应用。
2019/3/12
三、华测北斗GNSS产品的优势
1.公司介绍 2.产品优势 3.优惠政策
2019/3/12
1、华测简介
华测是国内目前在GNSS (全球导航卫星系统)领域 保持领先地位的高科技产业集团。 集团长期从事GNSS产品 的研发、生产和销售，为客户提供高精度测量型GNSS接收机 、手持GIS终端、、CORS系统、移动测量系统、变形监测系 统、水上测量设备和组合导航等产品或服务，是中国测绘市 场的主要供应商。
2019/3/12
“北斗二代”在诸多方面具有优势，可以有效避免遭受电磁 干扰和攻击，实现无源定位，精确度大大提高，“北斗一号”精 确度在10米之内，而“北斗二号”差分后可以精确到“厘米级” 。 2012年10月25日23时33分，我国在西昌卫星发射中心用“长 征三号丙”火箭，成功将第16颗北斗导航卫星送入预定轨道。这 是我国二代北斗导航工程的最后一颗卫星。至此，我国北斗导航 工程区域组网顺利完成。系统已具备覆盖亚太地区的定位、导航 和授时以及短报文通信服务能力。 2012年12月27日，北斗系统空间信号接口控制文件正式版正 式公布，北斗导航业务正式对亚太地区提供无源定位、导航、授 时服务。
2019/3/12
2、北斗系统进程和现状
中国发展自主的全球卫星导航系统，其“三步走”发展 路线图为：第一步，从2000年到2003年，建成由3颗卫星组成 的北斗卫星导航试验系统，成为世界上第三个拥有自主卫星 导航系统的国家。第二步，建设北斗卫星导航系统，于2012 年前形成ห้องสมุดไป่ตู้国及周边地区的覆盖能力。第三步，于2020年左 右，北斗卫星导航系统将形成全球覆盖能力。 《2006年中国航天白皮书》宣布第二代“北斗”卫星导航 系统将在4年内完成部署。
合集下载
华测RTK
普遍问题在流动站长时间不固定的时候，检查一下周围的环境和当时卫星的数量及其分布情况：1．首先确定基准站架设在视野开阔和空旷的地方，其次观察一下流动站所处位置周围的环境，视野是否开阔，有无树木和房屋的遮挡，如有遮挡尽量离的远一些，保证接收机能够接收到足够的卫星进行差分解算；2．查看一下流动站接收机接收到的卫星的数量，如果少于5颗的话，就无法进行RTK的测量；如果有5颗以上的卫星但是卫星的分布不是很均匀的话，也就是说几乎所有的卫星都分布在天空的一侧，这样卫星的PDOP值就会很大，也无法进行RTK测量。
解决这种情况的方法就是提前看好星历预报，尽量避开每天卫星分布不好的时段工作；3．尽量把流动站接收机的电台接收天线对着基准站方向，在6公里以上的地方对电台信号的接收有一定的作用；4．电台模式作业时，对于基准站的，发射天线的架设要离主机的架设得远一些，一般要求3米以上。
5．电台模式下作业，尽量把电台的发射功率降低一些，一般在5-10瓦左右即可。
RTK接收机10km里内为窄带解（精度一般为几毫米，最好可在1毫米左右）;10km以上为宽带解，精度稍差;不论用什么传输方式，RTK测量不可超过30km。
请根据需要决定基站和流动站间的距离。
如遇到接收机或手簿不能开机或无法正常工作的情况，先检查一下电池是否有电；虽然这个一个小的问题，但很容易被忽略。
很多的问题都是因为电缆及其接头的连接断开所致，每次工作以前建议检查所有电缆都能正常工作。
当固定后进行测点时提示精度不能满足要求的时候，点击“选项”，调整接受的精度。
流动站接收机开机后电台信号闪几下就不闪,一般认为是不能正常接收到电台信号,其实是把流动站设置过基站,只要复位即可.当接收机差分一会就不差分了的时候，最大可能是波特率的关系。
其中有一个版本的软件，用蓝牙连接和用串口连接的波特率不一样。
当用蓝牙连接后，在没有重新开关机的情况下用串口线连接就会造成这样的问题。
电台的发射指示灯不闪，说明基准站没有差分数据发传到电台，可能是基准站启动没有成功，重新启动一下基准站即可。

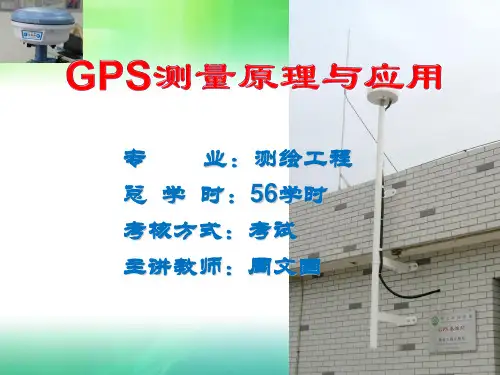

GPS测量原理与应用第一章 华北科技学院版本课件
