CAD命令及用法详解
直线：L用法：输入命令L/回车/鼠标指定第一点/输入数值（也就是指定第二点）/回车（这时直线就画出来了）/回车（结束命令）射线：RAY用法：输入命令RAY/回车/鼠标指定射线起点/指定通过点/回车（结束命令）构造线：XL用法：输入命令XL/回车/鼠标指定构造线起点/指定通过点/回车（结束命令）多段线：PL用法1：同直线命令用法2：输入命令PL/回车/指定起点/输入W（绘制带有宽度的线）/回车/指定线起点宽度/回车/指定线结束点宽度/回车/输入数值（线的长度值）/回车（结束命令）正多边形：POL用法：输入命令POL/回车/指定边数/回车/鼠标指定正多边形的中心点/输入选项（C外切于圆；I内接于圆）/回车/输入半径/回车（结束命令）矩形：REC用法1：输入命令REC/回车/鼠标指定第一角点/指定第二角点用法2：输入命令REC/回车/输入C（绘制带有倒角的矩形）/回车/输入第一倒角值/回车/输入第二倒角值/回车/鼠标指定第一角点/指定第二角点用法3：输入命令REC/回车/输入F（绘制带有圆角的矩形）/回车/输入圆角半径/回车/指定第一角点/指定第二角点圆弧：A用法：输入命令A/回车/指定圆弧起点/指定圆弧中点/指定圆弧结束点（绘制圆弧的方法有11种，可参考绘图菜单---圆弧选项）圆：C用法：输入命令C/回车/鼠标指定圆心/输入半径值/回车（命令结束）（绘制圆的方法有6种，可参考绘图菜单---圆选项）样条曲线：SPL用法：输入命令SPL/回车/鼠标指定要绘制的范围即可/需要三下回车结束命令椭圆：EL用法：输入命令EL/回车/鼠标指定椭圆的轴端点/指定轴的另一个端点（可输入数值）/指定另一条半轴的长度（可输入数值）/（如果输入数值需要回车结束命令，如果用鼠标直接指定则命令自动结束）椭圆弧：输入命令EL/回车/输入A/回车/指定椭圆弧的轴端点/指定轴的另一个端点/指定另一条半轴长度/指定椭圆弧起始角度/指定椭圆弧结束角度圆环：DO用法：输入命令DO/回车/输入圆环内径/回车/输入圆环外径/回车/鼠标指定圆环圆心点/回车（结束命令）点：PO用法：输入命令PO/回车/鼠标指定点的位置即可用法：输入命令REG/回车/选择要创建面域的对象/回车（命令结束）多行文本：T用法：输入命令T/回车/鼠标指定多行文本的第一角点/指定第二角点/输入文本即可定义块：B用法：输入命令B/回车/设置对话框内容（块名称、选择要定义为块的对象、指定插入的基点）/确定即可（定义块指的是定义内部块，只能在本文档中使用）写块：W用法：输入命令W/回车/设置对话框内容（块名称、选择要定义为块的对象、指定插入的基点、选择要保存块的位置）/确定即可（写块可以在多个文档中多次使用，可理解为定义外部块）插入块：I用法：输入命令I/回车/选择要插入的块确定即可图案填充：H用法：输入命令H/回车/在图案填充对话框中选择你要填充的图案，拾取填充对象内部点/回车/点击确定即可定数等分：DIV用法：输入命令DIV/回车/输入等分数目/回车（命令结束）三维拉伸：EXT用法：输入命令EXT/回车/选择要拉伸对象/回车/输入拉伸高度/回车/回车三维旋转：REV用法：输入命令REV/回车/选择对象/回车/输入O/回车/选择旋转轴/输入旋转角度/回车（命令结束）（可用于三维旋转的对象必须是多段线属性）二、修改工具删除：E用法：输入命令E/回车/选择要删除的对象/回车（命令结束）复制：CO或CP用法：输入命令CO/回车/选择要复制的对象/回车/鼠标指定位移基点/指定第二位移点（开始复制）/回车可结束命令，不回车可多重复制镜像复制：MI用法1：输入命令MI/回车/选择要镜像复制的对象/回车/鼠标指定镜像线的第一点/指定第二点/回车（命令结束）用法2：输入命令MI/回车/选择要镜像的对象/回车/鼠标指定镜像线的第一点/指定第二点/输入Y/回车（这样可以只镜像不复制）偏移复制：O用法：输入命令O/回车/输入偏移距离/回车/选择要偏移复制的对象/开始偏移/回车（命令结束）阵列复制：AR用法：输入命令AR/回车/设置阵列对话框（可选择矩形或环形阵列）用法：输入命令M/回车/选择对象/回车/鼠标指定位移基点/输入移动距离或直接用鼠标指定要移动的位置旋转：RO用法：输入命令RO/回车/选择对象/回车/鼠标指定旋转基点/输入旋转角度（默认状态下顺时针为负值，逆时针为正值）/回车（命令结束）比例：SC用法：输入命令SC/回车/选择对象/回车/鼠标指定缩放基点/输入比例因子（正整值为放大，小数值为负）/回车（命令结束）拉伸：S用法：输入命令S/回车/交叉选择要拉伸的对象（意思是选对象的一半，要不然不能拉伸）/鼠标指定拉伸基点，指定第二个点（开始拉伸，拉伸完以后命令自动结束）修剪：TR用法1：输入命令TR/回车/选择修剪边界/回车/选择要修剪的对象/回车（结束命令）（如果没有边界的对象只能删除，无法修剪）用法2：输入命令TR/连续两下回车（可以无边界自定义修剪）/回车（结束命令）用法3：输入命令TR/连续两下回车/输入F/回车/鼠标指定第一栏选点/指定第二栏选点/回车（结束命令）（这样在栏选范围内并且有边界的对象将被修剪）延伸：EX用法：输入命令EX/回车/选择延伸边界/回车/选择延伸对象/回车（结束命令）打断及打断于点：BR用法：输入命令BR/回车/选择要打断的对象/指定打断的第二点倒直角：CHA用法：输入命令CHA/回车/选择第一条倒角边/选择第二条倒角边（倒直角命令可用于相连、相交或未相连的直线对象）倒圆角：F用法：输入命令F/回车/输入R/回车/输入圆角半径值/选择第一条倒角边/选择第二条倒角边（倒圆角命令可用于相连、相交或未相连的直线对象）文本修改：ED用法：输入命令ED/回车/选择要修改的文本对象即可修改编辑多段线：PE用法：输入命令PE/回车/输入M/回车/选择要编辑的多段线/回车/输入编辑项J（J为编辑多段线合并项）/三下回车（结束命令）（如果有需要多段线其他项的编辑根据命令行的提示输入相应命令即可）清理：PU用法：输入命令PU/回车/设置清理对话框即可（清理命令可清理制图过程中遗留下的多余图层）分解：X用法：输入命令X/回车/选择要分解对象/回车（结束命令）设计中心“Ctrl＋2”：ADC修改特性“Ctrl＋1”：CH属性匹配：MA用法：输入命令MA/回车/选择带有特性的源对象/选择目标对象/回车文字样式：ST设置颜色：COL图层操作：LA线形：LT线形比例：LTS线宽：LW图形单位：UN属性定义：ATT编辑属性：ATE边界创建，包括创建闭合多段线和面域：BO对齐：AL用法：输入命令AL/回车/选择对象/回车/指定第一个源点/指定第一个目标点/如果有下一个要对齐的源或目标点的话继续指定，如果没有则回车即可输出其它格式文件：EXP输入文件：IMP自定义CAD设置：OP重新生成：R重命名：REN捕捉栅格：SN标注样式管理器：D设置捕捉模式：OS打印预览：PRE工具栏：TO命名视图：V面积：AA用法：输入命令AA/回车/鼠标指定测量对象的第一个角点及第二和第三个/回车距离：DI用法：输入命令DL/回车/鼠标指定测量对象的第一点，第二点/注意观察命令提示行信息即可。
显示图形数据信息：LI四、尺寸标注直线标注：DLI对齐标注：DAL半径标注：DRA角度标注：DAN中心标注：DCE点标注：DOR标注形位公差：TOL快速引出标注：LE基线标注：DBA连续标注：DCO标注样式：D编辑标注：DED替换标注系统变量：DOV五、视图操作：平移：P实时缩放：Z＋空格＋空格局部放大：Z返回上一视图：Z+P用法：输入命令Z/回车/输入P/回车显示全图：Z＋E用法：输入命令Z/回车/输入E/回车CAD使用注意事项一、的基础上越少越好。
不管是什么专业，什么阶段的图纸，图纸上所有的图元可以用一定的规律来组织整理。
比如说：建筑专业的图纸，就平面图而言可分为：柱、墙、轴线、尺寸标注、一般标注、门窗看线、家具等。
也就是说建筑专业的平面图，就按照柱、墙、轴线、尺寸标注、一般汉字、门窗看线、家具等来定义图层，然后，在画图的时候，分别应该在哪个类别的，就把该图元放到相应得图层中去。
只要图纸中所有的图元都能有适当的归类办法了，那么图层设置的基础就搭建好了。
但是，图元分类是不是越细越好呢？不对。
比如说，建筑平面图上，有门和窗，还有很多台阶、楼梯等的看线，那是不是就分成门层、窗层、台阶层、楼梯层呢？不对。
图层太多的话，会给我们接下来在绘制过程中反而造成不便。
就像门、窗、台阶、楼梯，虽然不是同一类的东西，但又都属于看线，那么就可以用同一个图层来管理。
因此，图层设置的第一原则是在够用的基础上越少越好。
两层含义，1、够用；2、精简。
每个专业的情况不一样，大家可以自己琢磨，怎么样是相对最合理的二、层的使用。
很多同事喜欢在零层上画图，因为零层是默认层，白色是零层的默认色，因此，有时候看上去，显示屏上白花花一片。
这样做，绝对不可取。
零层上是不可以用来画图的，那零层是用来做什么的呢？是用来定义块的。
定义块时，先将所有图元均设置为零层（有特殊时除外），然后再定义块，这样，在插入块时，插入时是哪个层，块就是那个层了。
三、图层颜色的定义。
图层的设置有很多属性，除了图名外，还有颜色、线形、线宽等。
我们在设置图层时，就要定义好相应的颜色、线形、线宽。
现在很多同事在定义图层的颜色时，都是根据自己的爱好，喜欢什么颜色就用什么颜色，这样做并不合理。
图层的颜色定义要注意两点，一是不同的图层一般来说要用不同的颜色。
这样做，我们在画图时，才能够在颜色上就很明显的进行区分。
如果两个层是同一个颜色，那么在显示时，就很难判断正在操作的图元是在哪一个层上。
图层颜色定义的第二点是，颜色的选择应该根据打印时线宽的粗细来选择。
打印时，线形设置越宽的，该图层就应该选用越亮的颜色；反之，如果打印时，该线的宽度仅为0.09mm，那么该图层的颜色就应该选用8号或类似的颜色。
为什么要这样？这样可以在屏幕上就直观的反映出线形的粗细。
四、线形和线宽的设置。
在图层的线形设置前，先提到LTSCALE这个命令。
一般来说，LTSCALE的设置值均应设为1，这样在进行图纸交流时，才不会乱套。
常用的线形有三种，“一是Continous连续线”，“二是ACAD_IS002W10 0点划线”，“三是ACAD_IS004W100虚线。
”线宽的设置又有讲究了。
一张图纸是否好看、是否清晰，其中重要的一条因素之一，就是是否层次分明。
一张图里，有0.13的细线，有0.25的中等宽度线，有0.35的粗线，这样就丰富了。
打印出来的图纸，一眼看上去，也就能够根据线的粗细来区分不同类型的图元，什么地方是墙，什么地方是门窗，什么地方是标注。
CAD快捷键命令大全
CAD快捷键命令大全CAD是一款广泛应用于工程设计和制图的计算机辅助设计软件。
为了提高工作效率，CAD提供了大量的快捷键命令，可以通过按键组合来执行各种操作。
本文将为您介绍CAD中常用的快捷键命令，帮助您更高效地使用CAD进行设计工作。
1. 常用操作命令1.1 移动命令：M（Move）移动命令允许您将选定的对象从一个位置移动到另一个位置。
按下"M"键后，选择要移动的对象，然后指定基点和目标点即可完成移动操作。
1.2 复制命令：CO（Copy）复制命令用于将选定的对象复制到指定位置。
按下"CO"键后，选择要复制的对象，然后指定基点和目标点即可完成复制操作。
1.3 旋转命令：RO（Rotate）旋转命令可将选定对象按指定角度顺时针或逆时针旋转。
按下"RO"键后，选择要旋转的对象，然后指定旋转中心和旋转角度即可完成旋转操作。
1.4 缩放命令：SC（Scale）缩放命令用于按指定比例对选择的对象进行缩放。
按下"SC"键后，选择要缩放的对象，然后指定基点和缩放比例即可完成缩放操作。
1.5 偏移命令：O（Offset）偏移命令允许您从原始对象创建一个与之平行的新对象。
按下"O"键后，选择要偏移的对象，然后指定偏移距离和偏移方向即可完成偏移操作。
1.6 数组命令：AR（Array）数组命令允许您创建并列的对象副本。
按下"AR"键后，选择要复制的对象，然后指定基点、行数和列数即可完成数组操作。
2. 绘图命令2.1 直线命令：L（Line）直线命令用于绘制直线段。
按下"L"键后，指定起点和终点即可完成直线绘制。
2.2 圆命令：C（Circle）圆命令用于绘制圆。
按下"C"键后，指定圆心和半径即可完成圆的绘制。
2.3 弧命令：A（Arc）弧命令用于绘制弧线。
CAD常用命令及技巧
3.点插进去-Windows图元文件-选择刚才生存的阿谁文件，按提示插进去便可！！！
ok了！这样文字就成线条了！！！
把图形从CAD 粘附到Word里:
1.在cad里将所要的图形调整到全屏，然后点文件→输出，选中图形导出为wmf格局图片
2.在WORD中，点插进去→图片→来自文件，选择先前导出的wmf图片→插进去
空格妙用：
选中图型基点：（即选中物体时呈现蓝点，再点蓝点，红色为基点）
一下空格：移动号令；
二下空格：旋转号令；
三下空格：缩放号令；
四下空格：镜相号令。
SHIFT妙用：定仪偏移捕获或者旋转捕获
例：绘制一个圆，左键裸机拿获夹点，裸机号令节制块右键，在弹出的快捷菜谱入选择复制，程度拖动鼠标一段距离，左键确定复制的熬头个圆的位置，此刻在按下SHIFT键，再次在屏幕上拖动鼠标，并裸机第二个圆。
1． 只要直接画出待测弧，用LENGTHEN[LEN]拉长寿令，直接选该弧长便可。
2． 用LIST[LI]可以患上到圆弧的所有参量，包孕圆心，半径，起角，终角等。
3． 执行号令AREA后，选择Object选项，按照提示选摘要计算的图形，AutoCAD将自动计算平面或者物体表面的大、周长。
有时，从其他地方拷来的图约，会在修改的途中呈现致命纰缪，然后自动退出，怎样解决？应该是原图纰缪，可以施用PURGE（清算）和AUDIT（修复）号令举行补救。
这是自己主动CAD2000的添加功能，经由过程它可患上到一个按过淋前提机关的选择集。输入号令QSELECT后，弹出“迅速选择”会话框，就能够按指定的过淋对象的类型和指定对象欲过淋的特性、过淋范围等举行选择。也能够在自己主动CAD2000的画图窗户中按鼠标右键，菜谱中含有“QUICKSELECT”选项。不外，需要注重的是，如果咱们所设定的选择对象特性是“随层”的话，将不克不及施用这项功能。
CAD常用命令汇总及详解
CAD常用命令汇总及详解1. Line（直线）：这是最基本的绘图命令之一，用于绘制直线。
按下Line命令后，需要指定起点和终点来定义直线的位置和长度。
2. Circle（圆）：用于绘制圆形，通过指定圆心和半径来定义圆的大小和位置。
3. Arc（弧）：用于绘制弧形，通过指定起点、终点和半径来定义弧的形状和大小。
4. Rectangle（矩形）：用于绘制矩形，通过指定对角线的两个角点来定义矩形的位置和大小。
5. Polyline（多段线）：用于绘制由多个线段组成的连续图形。
可以通过指定不同的顶点来定义多段线的形状。
6. Fillet（倒角）：用于给两条直线或两条弧线的交点添加一个圆角。
可以指定倒角的半径来定义圆角的大小。
7. Trim（修剪）：用于修剪两个交叉的实体，将一个实体的一部分去除，使得两个实体之间产生一个平滑的过渡。
8. Extend（延伸）：用于延长两条交叉的实体，将一个实体延长到与另一个实体相交或延长线的位置停止。
9. Mirror（镜像）：用于将一个实体沿着一条轴线进行镜像对称。
可以指定镜像轴线的位置和方向。
10. Offset（偏移）：用于在选定的对象周围创建一个与原始对象相似但平行于原始对象的新对象。
可以指定偏移距离和方向。
11. Hatch（填充）：用于在封闭的区域内填充图案或颜色，以提供更直观的视觉效果。
12. Dimension（标注）：用于在绘图中添加尺寸标注，以显示实体的大小和位置。
13. Text（文本）：用于添加文本注释，可以输入任意文本，并通过选择字体和样式来设置文本的外观。
14. Block（块）：用于将一组对象组合为一个整体，以便在绘图中多次重复使用。
15. Layer（图层）：用于管理绘图中的不同图层，可以调整图层的显示顺序、颜色和线型等属性。
16. Viewport（视口）：用于在绘图中创建一个可缩放的窗口，以显示不同的绘图比例和视图方向。
17. Plot（打印）：用于打印或输出绘图，可以选择不同的打印设置和图纸布局。
cad基础指令大全
cad基础指令大全CAD基础指令大全导言CAD，全称为计算机辅助设计，是一种利用计算机来辅助完成设计工作的技术。
它在建筑、机械、电子、航空航天等领域得到广泛应用，提高了设计的效率和准确性。
而作为CAD的核心，基础指令是我们使用CAD软件的基础，掌握了基础指令，我们可以更好地进行设计和绘图。
本文将为大家介绍一些常用的CAD基础指令，帮助初学者快速上手CAD软件，提高工作效率。
一、绘图指令1. 线段（Line）：用于绘制直线。
选择起点和终点，即可绘制一段直线。
2. 圆（Circle）：用于绘制圆。
选择圆心和半径，即可绘制一个圆。
3. 弧（Arc）：用于绘制弧形。
选择起点、终点和半径，即可绘制一个弧形。
4. 多线段（Polyline）：用于绘制由直线和弧组成的复杂图形。
选择多个点，即可绘制一个多线段。
5. 矩形（Rectangle）：用于绘制矩形。
选择两个对角线上的点，即可绘制一个矩形。
二、编辑指令1. 移动（Move）：用于移动已有的图形。
选择需要移动的图形和目标位置，即可完成移动操作。
2. 复制（Copy）：用于复制已有的图形。
选择需要复制的图形和目标位置，即可完成复制操作。
3. 旋转（Rotate）：用于旋转已有的图形。
选择需要旋转的图形、旋转中心点和旋转角度，即可完成旋转操作。
4. 缩放（Scale）：用于缩放已有的图形。
选择需要缩放的图形、基点和缩放比例，即可完成缩放操作。
5. 镜像（Mirror）：用于镜像已有的图形。
选择需要镜像的图形、镜像线和镜像选项，即可完成镜像操作。
三、文本指令1. 单行文字（Single Line Text）：用于添加单行文本。
选择插入点、文字样式和文本内容，即可添加单行文本。
2. 多行文字（Multi-Line Text）：用于添加多行文本。
选择插入点、文字样式和文本内容，即可添加多行文本。
3. 编辑文字（Edit Text）：用于编辑已有的文字。
选择需要编辑的文字，即可对其进行修改。

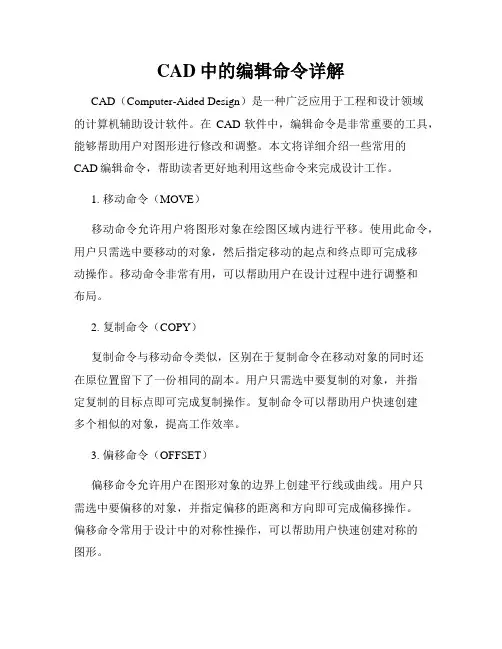

CAD中的编辑命令详解
CAD中的编辑命令详解CAD（Computer-Aided Design）是一种广泛应用于工程和设计领域的计算机辅助设计软件。
在CAD软件中，编辑命令是非常重要的工具，能够帮助用户对图形进行修改和调整。
本文将详细介绍一些常用的CAD编辑命令，帮助读者更好地利用这些命令来完成设计工作。
1. 移动命令（MOVE）移动命令允许用户将图形对象在绘图区域内进行平移。
使用此命令，用户只需选中要移动的对象，然后指定移动的起点和终点即可完成移动操作。
移动命令非常有用，可以帮助用户在设计过程中进行调整和布局。
2. 复制命令（COPY）复制命令与移动命令类似，区别在于复制命令在移动对象的同时还在原位置留下了一份相同的副本。
用户只需选中要复制的对象，并指定复制的目标点即可完成复制操作。
复制命令可以帮助用户快速创建多个相似的对象，提高工作效率。
3. 偏移命令（OFFSET）偏移命令允许用户在图形对象的边界上创建平行线或曲线。
用户只需选中要偏移的对象，并指定偏移的距离和方向即可完成偏移操作。
偏移命令常用于设计中的对称性操作，可以帮助用户快速创建对称的图形。
4. 旋转命令（ROTATE）旋转命令可以帮助用户将选定的图形对象按照指定的角度进行旋转。
用户只需选中要旋转的对象，并指定旋转的起点和旋转角度即可完成旋转操作。
旋转命令经常在设计中用于调整和摆放对象的方向和角度。
5. 缩放命令（SCALE）缩放命令可以帮助用户按照指定的比例因子对图形对象进行缩放。
用户只需选中要缩放的对象，并指定缩放的参考点和缩放比例即可完成缩放操作。
缩放命令广泛应用于设计中的尺寸调整和比例变换。
6. 镜像命令（MIRROR）镜像命令可以帮助用户以选定的对象为轴线，在图形内进行镜像翻转。
用户只需选中要镜像的对象，并指定镜像的轴线即可完成镜像操作。
镜像命令常用于设计中的对称性操作，可以减少重复绘制相似的对象。
7. 剪切命令（TRIM）剪切命令可以帮助用户在图形对象的交点处对其进行剪切。
CAD常用命令表大全
CAD常用命令表大全一、绘图命令1、｀LINE`（直线）：用于绘制直线段。
操作方法：指定起点和终点的坐标。
示例：输入｀LINE` 命令，然后在绘图区域依次点击两个点，即可绘制出一条直线。
2、｀CIRCLE`（圆）：绘制圆形。
有多种绘制方式，如指定圆心和半径、圆心和直径、三点画圆等。
例如：选择“圆心和半径”方式，输入｀CIRCLE` 命令，指定圆心位置，输入半径值，即可画出圆。
3、｀ARC`（圆弧）：创建圆弧。
可以通过指定起点、终点、圆心、半径等方式绘制。
操作：输入｀ARC` 命令，根据提示选择相应的绘制方式。
4、｀RECTANG`（矩形）：绘制矩形。
可指定两个对角点，或者指定长度、宽度和角度。
举例：输入｀RECTANG` 命令，点击两个对角点，就能生成矩形。
5、｀POLYGON`（正多边形）：绘制正多边形。
需指定边数和中心点。
比如：输入｀POLYGON` 命令，输入边数，指定中心点，可完成正多边形的绘制。
二、修改命令1、｀ERASE`（删除）：删除选中的对象。
先选择要删除的对象，然后输入｀ERASE` 命令。
2、｀COPY`（复制）：复制选中的对象。
选择对象，输入｀COPY` 命令，指定基点和位移点。
3、｀MIRROR`（镜像）：沿指定的对称轴创建对象的镜像副本。
选择对象，输入｀MIRROR` 命令，指定镜像线的两点。
4、｀OFFSET`（偏移）：创建与选定对象平行的新对象。
输入｀OFFSET` 命令，指定偏移距离，选择要偏移的对象。
5、｀ROTATE`（旋转）：绕指定点旋转对象。
选择对象，输入｀ROTATE` 命令，指定旋转基点和旋转角度。
三、编辑命令1、｀TRIM`（修剪）：修剪对象以与其他对象的边界相交。
输入｀TRIM` 命令，选择作为边界的对象，然后选择要修剪的对象。
2、｀EXTEND`（延伸）：将对象延伸到指定的边界。
输入｀EXTEND` 命令，选择边界对象，再选择要延伸的对象。
3、｀FILLET`（圆角）：在两条直线、圆弧或多段线之间创建圆角。
CAD快捷键命令的使用技巧和注意事项
CAD快捷键命令的使用技巧和注意事项CAD快捷键命令最全CAD快捷键命令的使用技巧和注意事项在计算机辅助设计（CAD）领域，快捷键命令是提高工作效率的重要工具。
通过熟练掌握CAD软件的快捷键命令，可以大大减少鼠标操作，提高绘图速度和准确性。
本文将介绍一些常用的CAD快捷键命令，以及使用技巧和注意事项。
一、基本操作类快捷键命令1. 移动视图：通过按住鼠标滚轮并拖动，可以快速移动视图。
这是一种常用的快捷方式，可以避免频繁使用滚动条。
2. 缩放视图：使用鼠标滚轮可以实现视图的缩放。
向前滚动滚轮可以放大视图，向后滚动滚轮可以缩小视图。
3. 选择对象：使用“Ctrl”键加鼠标左键可以选择多个对象。
这种方式比逐个选择对象更加高效。
4. 撤销操作：使用“Ctrl+Z”可以撤销上一步操作。
这是一个非常有用的快捷键命令，可以帮助我们纠正错误。
5. 重做操作：使用“Ctrl+Y”可以重做上一步被撤销的操作。
这个快捷键命令可以帮助我们恢复误操作。
二、绘图类快捷键命令1. 绘制直线：使用“L”键可以快速绘制直线。
按下“L”键后，点击起点和终点即可完成直线的绘制。
2. 绘制圆弧：使用“A”键可以快速绘制圆弧。
按下“A”键后，点击圆弧的起点、终点和圆心即可完成圆弧的绘制。
3. 绘制矩形：使用“REC”键可以快速绘制矩形。
按下“REC”键后，点击矩形的对角线的两个端点即可完成矩形的绘制。
4. 绘制多边形：使用“POL”键可以快速绘制多边形。
按下“POL”键后，输入多边形的边数和半径即可完成多边形的绘制。
三、编辑类快捷键命令1. 移动对象：使用“M”键可以快速移动选中的对象。
按下“M”键后，选择要移动的对象，然后指定移动的目标位置即可完成移动操作。
2. 复制对象：使用“CP”键可以快速复制选中的对象。
按下“CP”键后，选择要复制的对象，然后指定复制的目标位置即可完成复制操作。
3. 旋转对象：使用“RO”键可以快速旋转选中的对象。
CAD中常用的命令和工具栏快捷键命令有哪些
CAD中常用的命令和工具栏快捷键命令有哪些CAD（计算机辅助设计）是一种广泛应用于工程设计、建筑设计、制图等领域的计算机应用软件。
在CAD软件中，使用命令和工具栏快捷键是提高工作效率的重要方式。
本文将介绍CAD中常用的命令和工具栏快捷键命令，并探讨其在实际应用中的作用。
一、CAD常用的命令1. 移动命令（MOVE）：用于将选定的对象在图纸上移动到指定位置。
2. 复制命令（COPY）：用于复制选定的对象并将其粘贴到指定位置。
3. 旋转命令（ROTATE）：用于将选定的对象绕指定点旋转一定角度。
4. 缩放命令（SCALE）：用于按照指定比例调整选定的对象的大小。
5. 镜像命令（MIRROR）：用于通过指定的镜像线将选定的对象进行镜像翻转。
6. 偏移命令（OFFSET）：用于在图形上创建与选定的对象并行的新对象。
7. 窗口命令（WINDOW）：用于选择一个或多个位于指定范围内的对象。
8. 剖面命令（SECTION）：将对象在指定平面上剖面显示，以获得更详细的信息。
二、工具栏快捷键命令1. 选择（Select）：用于选择图形中的对象，可以通过鼠标拖拽框选或者选择单个对象。
2. 撤销（Undo）：用于撤销最近一次操作。
3. 重做（Redo）：用于重复上一次操作。
4. 剪切（Cut）：将选定的对象从图纸中剪切并复制到剪贴板中。
5. 复制（Copy）：将选定的对象复制到剪贴板中。
6. 粘贴（Paste）：将剪贴板中的对象粘贴到图纸中。
7. 删除（Delete）：删除选定的对象。
8. 移动（Move）：用于将选定的对象在图纸上移动到指定位置。
9. 缩放（Scale）：用于按照指定比例调整选定的对象的大小。
10. 旋转（Rotate）：用于将选定的对象绕指定点旋转一定角度。
11. 镜像（Mirror）：用于通过指定的镜像线将选定的对象进行镜像翻转。
12. 偏移（Offset）：用于在图形上创建与选定的对象并行的新对象。
CAD指令大全
CAD指令大全L=直线；PL=多段线；U回车=Ctrl+z=后退；D=修改，调整；REC=矩形；C=圆；TR=修剪；O=偏移；XL=放射线；X=分解；CO=复制；M=移动；MI=镜像；EL=椭圆；BR=打断；POL=多边形；LEN=拉长；S=拉伸；ME=等分；E=删除；E回车ALL回车=全部删除；AR=阵列；RO=旋转；SC=比例缩放；END=端点；MID=中点；PER=垂足；INT=交足；QUA=象限点；TAN=切点；SPL=曲线；DIV=块等分；PE=编辑多边线；NOD=节点；F=圆角；CHA=倒角；ST=文字样式；DT=单行文字；T=多行文字；ED=编辑文字；A=弧；H =填充；HE=编辑填充；B=创建临时图块；W=创建永久图块；I=插入图块；LA=图层；MA=吸管加喷枪；（） PAR=平行线；FRO=正交偏移捕捉；PO=创建点；SKETCH=徒手画线；DO=圆环；RAY=射线；AL=对齐；REG=面域；AA=求面积周长；UNI=加集；IN=交集；BO=提取轮廓；REV=二维旋转成三维；EXT=拉伸；UCS=三维坐标；ROTATE3D=三维旋转；MIRROR3D=三维镜像；3A=三维阵列；SURFTAB=曲面网格；TXTEXP=分解文字；CTRL+P=打印；（一）字母类1、对象特性ADC, *ADCENTER（设计中心“Ctrl ＋2”）CH, MO *PROPERTIES(修改特性“Ctrl＋1”)MA, *MATCHPROP（属性匹配）ST, *STYLE（文字样式）COL, *COLOR（设置颜色）LA, *LAYER（图层操作）LT, *LINETYPE（线形）LTS, *LTSCALE（线形比例）LW, *LWEIGHT（线宽）UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义）ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL, *ALIGN（对齐）EXIT, *QUIT（退出）EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件）OP,PR *OPTIONS（自定义CAD设置）PRINT, *PLOT（打印）PU, *PURGE（清除垃圾）R, *REDRAW（重新生成）REN, *RENAME（重命名）SN, *SNAP（捕捉栅格）DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕捉模式）PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏）V, *VIEW（命名视图）AA, *AREA（面积）DI, *DIST（距离）LI, *LIST（显示图形数据信息）2、绘图命令： PO, *POINT（点）L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT（圆环）EL, *ELLIPSE（椭圆）REG, *REGION（面域）MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）H, *BHATCH（填充）3、修改命令： CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键 *ERASE（删除）X, *EXPLODE（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角)F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）4、视窗缩放： P, *PAN（平移）5、尺寸标注： DLI, *DIMLINEAR（直线标注）DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注）TOL, *TOLERANCE（标注形位公差）LE, *QLEADER（快速引出标注）DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注）D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）DOV, *DIMOVERRIDE(替换标注系统变量)二）常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性)【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）。
CAD常用命令大全
CAD常用命令一、绘图工具栏中的绘图命令(英文名)及命令快捷键1、直线(line) L4、多段线(pline)PL：1）圆弧：将弧线段添加到多段线中。
2）闭合：在当前位置到多段线起点之间绘制一条直线段以闭合多线段。
3）半宽：指定宽多段线线段的中心到其一边的宽度。
4）取消：U。
删除最近一次添加到多段线上的直线段5）长度：以前一段线段相同的角度并按指定长度（也可用鼠标指定角度方向、长度）绘制直线段。
如果前一线段为圆弧，AutoCAD 将绘制一条直线段与弧线段相切。
6）宽度：指定下一条直线段的宽度。
5、多边形(polygon)POL：（有3到1024条等长边的封闭多线段）6、矩形(rectang)REC：1）倒角：2）圆角：3）宽度：指定矩形线的宽度。
7、圆弧(arc)A：默认下有三种画法（共11种画法）常用的画法是：起点、端点、方向。
圆(circle)C：默认下有三种画法。
8、样条曲线(spline)SPL11、创建块 (block)B：1）必须给新建的块起名字。
2）必须指点拾取点（移动时鼠标的所持点）。
12、点(point)PO：“点样式”的命令：ddptype13、图案填充(bhatch)H14、面域(region)REG：面域是以封闭边界（选择对象必须是封闭环）创建的二维封闭区域。
它们必须共面，即在同一平面上。
二维物体布尔运算（并集、交集、差集）之前必须进行面域。
15、A—多行文字(mtext)MT\DT：“文字样式”的命令：style16、射线RAY17、圆环DO1）内径。
2）外径。
（内外径之间是实体）二、修改工具栏中的修改命令（英文名）及命令快捷键：1、删除（erase）E：输入E后回车或者空格键即可删除所选。
2、复制（copy）CO：输入CO后回车或者空格键。
3、镜像（mirror）MI：镜像发生时，对象会按照轴对称规则进行，结果为被反转或倒置的图像。
（指给物体照镜子一样复制过来）4、偏移（offset）O：创建同心圆、平行线和等距曲线。
