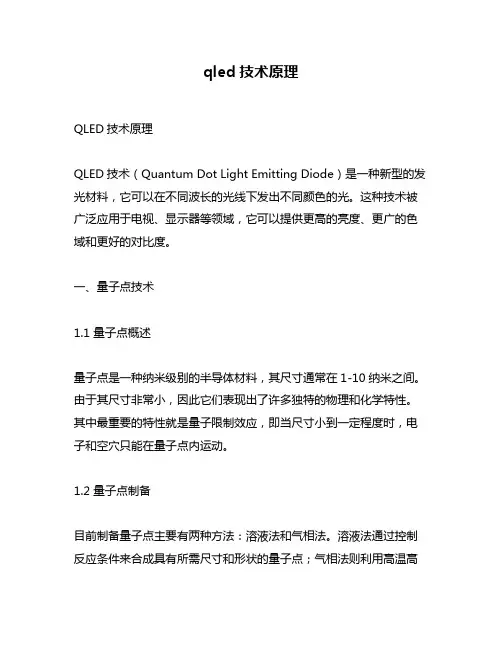

qled技术原理
qled技术原理QLED技术原理QLED技术（Quantum Dot Light Emitting Diode）是一种新型的发光材料，它可以在不同波长的光线下发出不同颜色的光。
这种技术被广泛应用于电视、显示器等领域，它可以提供更高的亮度、更广的色域和更好的对比度。
一、量子点技术1.1 量子点概述量子点是一种纳米级别的半导体材料，其尺寸通常在1-10纳米之间。
由于其尺寸非常小，因此它们表现出了许多独特的物理和化学特性。
其中最重要的特性就是量子限制效应，即当尺寸小到一定程度时，电子和空穴只能在量子点内运动。
1.2 量子点制备目前制备量子点主要有两种方法：溶液法和气相法。
溶液法通过控制反应条件来合成具有所需尺寸和形状的量子点；气相法则利用高温高压条件下沉积半导体材料来制备量子点。
二、QLED技术原理2.1 QLED结构QLED由四个部分组成：阳极、阴极、量子点层和电子传输层。
阳极和阴极分别是两个导电的金属电极，它们之间有一定的距离。
量子点层是由量子点组成的薄膜，可以发出不同颜色的光。
电子传输层则是一种帮助电子在阳极和量子点之间传输的材料。
2.2 QLED工作原理当外加电压施加在阳极和阴极之间时，电子从阴极流向阳极，并通过电子传输层进入量子点层。
在量子点层中，这些电子会与量子点相互作用，并激发出能量。
这些激发态能够衰减并释放出光，产生所需颜色的光。
2.3 QLED优势QLED技术相比于其他发光材料具有以下优势：（1）更高的亮度：QLED可以提供更高的亮度，因为它们可以更有效地将能量转换为光。
（2）更广的色域：QLED可以产生更多种颜色的光，因此可以提供更广泛的色域。
（3）更好的对比度：由于QLED可以产生更深沉、鲜艳、清晰的颜色，因此可以提供更好的对比度。
三、QLED技术应用3.1 电视QLED技术已经被广泛应用于电视领域。
它可以提供更高的亮度、更广的色域和更好的对比度，从而提高了观看体验。
3.2 显示器QLED技术也被应用于显示器领域。
npqd 量子点
npqd 量子点
NPQD是指基于纳米孔结构（Nanopores）的量子点（Quantum Dot）芯片集成技术。
该技术通过在纳米孔量子点材料上沉积一层金属，使得量子点中的光子能够被有效地吸收和发射，从而提高光效和色彩饱和度，降低功耗。
NPQD量子点技术具有以下优势：
- 大幅增加有效光径：纳米孔结构具有独特的散射效应，能够大幅增加有效光径，提高光转换效率。
- 增强量子点可靠性：通过结合量子点材料色域广、色彩稳定且一致性好的优势，实现更优的显示效果。
- 解决传统问题：解决了传统芯片的冷热效应、分Bin 难、效率低、良率低和成本高等问题。
NPQD量子点技术的应用领域非常广泛，包括穿戴设备、虚拟现实和增强现实设备、小型投影仪、车载显示器等。
随着技术的进一步发展和成本的降低，全彩NPQD微显示屏将逐渐进入市场并得到广泛应用。
量子点技术在显示领域中的应用
量子点技术在显示领域中的应用量子点技术是一项先进的纳米技术，可以在显示领域中得到广泛应用。
由于其高亮度和高色彩准确性，量子点技术已成为显示领域的热点技术之一。
在本篇文章中，我们将探讨量子点技术如何在显示领域中应用，并介绍它的优势和局限性。
什么是量子点？在了解量子点技术之前，我们需要先理解什么是量子点。
量子点是一种纳米材料，由几十到几百个原子构成，其尺寸通常为1到10纳米。
由于尺寸小，量子点的电子和光学性质有很大变化，比如波长可以变得很短，能量可以变得很高。
这些特性使得量子点在电子学、照明和显示等领域有应用前景。
量子点显示技术的优点量子点技术在显示领域中的应用被广泛研究和追求，主要在于它的以下优点：1. 较高的亮度。
量子点材料能够在很小的流明数下提供更亮的光亮度。
在电视、电脑和显示器上，这意味着更好的图片和视频质量，以及更清晰、更深的颜色。
2. 色彩准确性更高。
传统的液晶显示器使用荧光背光，这将导致一些颜色看起来更偏向黄色或红色。
然而，使用量子点技术的显示器不会受到这些限制。
它们可以更加准确地呈现色彩，充分发挥了原始视频制作者的专业技能。
3. 更长的寿命。
量子点技术的寿命比传统的荧光背光更长，这意味着显示器可以持续更久时间，而无需更换背光组件。
4. 更低的功耗。
相比传统的荧光背光，使用量子点技术的显示器功耗更低，因为它们不需要恒定的背光亮度来维持背光。
这意味着在智能手机、平板电脑等便携设备中，体积和重量都可以大大减少，使设备更加易于携带和使用。
局限性然而，量子点技术也有一些局限性：1. 成本高昂。
尽管量子点技术在显示领域中具有巨大的潜力，但对成本的考虑始终是个问题。
量子点制造和应用的成本比传统技术更高，这增加了产品的生产成本。
2. 没有完全成熟的应用。
尽管量子点技术在视频显示领域中能够提供更好的色彩准确性、更高的亮度和更长的寿命，但仍然面临许多挑战。
比如，如何控制色彩度、消除颜色的不均匀度、提高较暗颜色的亮度等。
量子点技术介绍
量子点技术运用在液晶显示中技术优势
其次，色彩控制更精确。目前业界在显示技术上普遍采用的是光致发光（PL） 原理，传统的荧光粉是多级能级结构，当蓝光激发荧光粉时，荧光粉发出的光的 频谱不是单一的，除了显像需要的红/绿/蓝光外，还有其它杂色光，这些杂色光严 重影响了色彩还原的纯净度与精确度；而量子点是单能级结构，每个固定大小的 量子点受激发出的光的频谱是唯一的，也就是说色彩是唯一的，是纯色的。因此， 通过调节量子点晶粒尺寸，就可以方便、精确地调节其产生的光波波长，产生不 同颜色的发光，从而可以更精准地控制色彩，达到精确的色彩还原显示效果。
量子点技术运用在液晶显示中技术优势
首先，量子点技术屏的色域覆盖更宽广。在CIE 1931色度图上，红色上的x.y 坐标达到了0.6901与0.2979，绿色的x.y坐标是0.2091与0.7415，蓝色的x.y坐标是达 到0.1468及0.0708，经过计算，大致为110%NTSC色域。目前普通LED背光色域为 72%NTSC色域，备受关注的OLED色域原理上可达到100%NTSC色域左右。
量子点技术简介
什么是量子点？
量子点是极小的半导体晶体，大小约为3到12纳米（Nanometer、为10亿分之 一米），仅由少数原子构成，所以其活动局限于有限范围之内，而丧失原有的半 导体特性。也正因为其只能活动于狭小的空间，因此影响其能量状态就容易促使 其发光（目前一般通过电子或光子激发量子点，产生带色彩的光子），科学家实 验的结果是，可依据其内部结构与大小的不同，发出不同颜色的光，量子点尺寸 越大越偏向光谱中的紫色域、越小则越偏向红色，如果计算足够精确，就可如下 图所指示发出鲜艳的红绿蓝光，正好用作显示器的RGB原色光源。
普通白光LED光谱图
LED 450nm蓝光及双重量子点光谱图

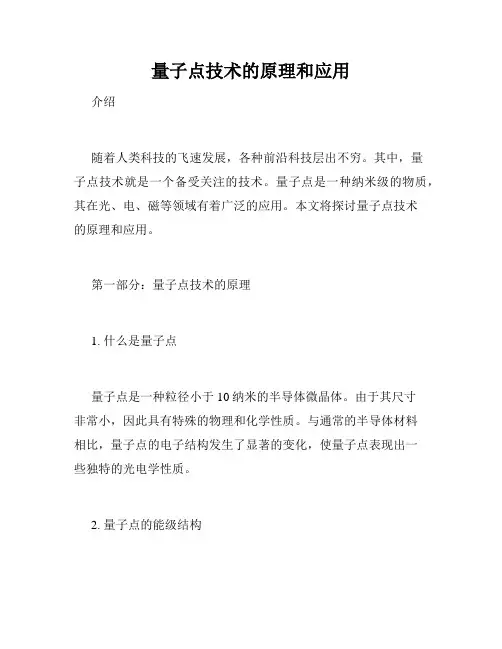

量子点技术的原理和应用
量子点技术的原理和应用介绍随着人类科技的飞速发展，各种前沿科技层出不穷。
其中，量子点技术就是一个备受关注的技术。
量子点是一种纳米级的物质，其在光、电、磁等领域有着广泛的应用。
本文将探讨量子点技术的原理和应用。
第一部分：量子点技术的原理1. 什么是量子点量子点是一种粒径小于10纳米的半导体微晶体。
由于其尺寸非常小，因此具有特殊的物理和化学性质。
与通常的半导体材料相比，量子点的电子结构发生了显著的变化，使量子点表现出一些独特的光电学性质。
2. 量子点的能级结构在现代物理学中，量子点的电子结构被看作是一个由能级组成的谱带。
当电子的波长与量子点的大小相当时，量子效应变得显著，导致谱带分裂成离散的单电子能级。
这些单电子能级被称为“量子点态”，并具有与宏观化合物不同的光电性质。
3. 量子点的制备方法目前，制备量子点的主要方法有四种：溶液法、脉冲激光法、物理气相沉积法和化学气相沉积法。
其中，溶液法是最常用的方法之一，主要包括两种方法：热油法和水热法。
4. 量子点的特殊性质由于其尺寸非常小，因此量子点具有以下几个特殊性质：①电荷载流子的量子限制效应：由于电子被重新束缚在低维限制中，其能量分布呈现出量子化效应，表现出一些与传统化合物不同的电学性质。
②量子点荧光效应：由于其能带结构的不同而具有不同的能带间隙，从而呈现出不同的发射光谱，表现出一些与传统化合物不同的光学性质。
第二部分：量子点技术的应用1. LED和LCD显示器由于量子点具有独特的荧光特性，因此它在LED和LCD显示器领域具有广泛的应用。
对于LED背光板，量子点可以将蓝光转换成红绿光，不仅可以提高图像的鲜艳度和色彩饱和度，还可以减少能源的消耗。
而对于LCD显示器，利用量子点能带结构的特殊性质，可以显著提高液晶显示器的亮度和色彩饱和度。
2. 太阳能电池量子点技术可以被用于制造更加高效的太阳能电池，由于量子点具有单电子能级结构以及能带调制的特殊性质，可以有效提高太阳能电池的转换效率。
量子点发光原理
量子点发光原理
量子点发光原理，简称量子点技术或量子点发光技术，是一种利用半导体纳米材料的特性，使其在受到激发或激发光源的照射后发出可见光的技术。
量子点是一种纳米尺度的半导体材料，通常由几十个到几百个原子组成，其尺寸很小，约为1~10纳米，因此被称为“量子”。
量子点发光的原理可以通过“量子限域效应”来解释。
根据量子力学理论，当半导体材料的尺寸缩小到纳米级别时，其电子的能量级之间的间隔也相应地增大。
当外界能量作用于这些量子点时，电子会从低能级跃迁到高能级，吸收能量，并在跃迁回低能级时释放出能量。
这些能量的差别导致了发光现象的产生。
在量子点材料中，能带之间的能量级差距取决于其大小，因此可以通过控制量子点的尺寸来调节其发光颜色。
较小的量子点会导致较大的能带间隔，从而产生较高的能量级差，对应于蓝色或紫色光的发射。
而较大的量子点则对应于较低能量级差，会发射较长波长的光，如绿色或红色。
与普通的荧光材料相比，量子点具有色纯度高、发光效率高、发光色彩可调性广等优点。
这使得量子点技术在显示技术、照明、生物成像和光电器件等领域有广泛的应用前景。
总的来说，量子点发光原理基于量子特性，在纳米尺度下调控半导体材料的能带间隔，使其发出可见光。
这种技术的优越性使得它在未来的光电子学领域有着重要的应用潜力。
量子点技术原理
量子点技术原理量子点技术是一种基于半导体材料的纳米尺度结构，具有独特的光电性能。
量子点是一种直径约为2-10纳米的纳米颗粒，由几百到几千个原子组成。
它具有量子限制效应，可以在三维空间中限制电子和空穴的运动，因此在能带中形成禁带。
这使得量子点的能带结构和光学性质能够调控，从而在光电子学、光学传感器和显示技术等领域具有广泛的应用前景。
量子点技术的原理是基于量子尺寸效应和能带结构调控的特点。
在晶体中，电子和空穴的能级是连续的，而在量子点中，由于其尺寸小于波长，电子和空穴的能级就变得离散化。
这种离散化的能级结构使得量子点表现出与体块材料不同的光电性能。
量子点的能带结构调控是量子点技术的核心。
由于量子点的尺寸远小于电子波长，电子和空穴在量子点内的运动受到限制，形成了禁带。
量子点的禁带宽度可以通过控制其尺寸来调节。
当量子点的尺寸减小时，禁带宽度增大，光学性质也发生相应的变化。
这种能带结构调控使得量子点在光学传感器和光电子器件中有着重要的应用。
量子点的荧光特性是量子点技术的重要特点之一。
量子点的能带结构使得电子在受到光激发后跃迁到较高的能级，然后再返回基态时会发射出光子。
这种光致发光现象被称为荧光。
量子点的荧光性质具有窄的发射带宽、高亮度和长寿命等特点，可以用于纳米荧光标记、生物成像和显示技术等领域。
量子点的量子效率也是量子点技术的重要性能指标之一。
量子效率是指量子点吸收光子后能够发射荧光的效率。
量子点的量子效率取决于其表面的缺陷和非辐射复合过程。
通过表面修饰和材料的选择，可以提高量子点的量子效率，从而提高其在光电子学和光学传感器中的应用效果。
量子点技术的原理是基于量子尺寸效应和能带结构调控的特点。
通过调控量子点的尺寸和表面性质，可以改变其能带结构和光学性质，实现对光电子学和光学传感器的应用。
量子点技术在生物成像、显示技术和能源领域等方面具有广泛的应用前景。
随着纳米材料和纳米技术的不断发展，量子点技术将进一步推动光电子学和光学传感器的发展。
量子点技术的发展与应用
量子点技术的发展与应用近年来，量子点技术一直是科技领域中备受瞩目的焦点之一。
量子点技术的发展不仅促进了电子设备、生物分析、光学显示等领域的应用，更为信息科学进入了一个崭新的时代。
本文将对量子点技术的发展和应用进行探讨。
一、量子点技术的发展1. 量子点技术的概念和分类量子点技术属于纳米技术的一种，通常指的是直径小于10nm、由几十至数百个原子组成的微观球状或棒状结构。
这些结构从量子力学的角度看，可以看做是一种三维限制的电子气体。
根据不同的制备工艺和性质，量子点可以分为半导体量子点、金属量子点和生物量子点等。
2. 量子点技术的研究进展量子点技术的研究始于20世纪80年代。
随着科学家们对量子点技术的深入研究，逐渐发现了很多引人注目的特性，包括高稳定性、可调谐性、发光效应、电荷移动性等。
在量子点领域的研究中，半导体量子点的表现最为优异，其光电特性在近年来得到了广泛的应用和发展。
3. 量子点技术的发展前景随着科学技术和人们生活水平的增长，对材料要求越来越高。
因此，量子点技术也将在不远的将来取得更大的发展。
未来，科学家们还将继续探索量子点在磁共振成像、生物荧光成像、光电控制、太阳能电池等方面的应用。
二、量子点技术的应用1. 电子设备领域的应用量子点技术在电子设备领域的应用主要是指量子点薄膜技术、量子点激光器和量子点传感器等。
其中，量子点薄膜技术可以提高电感和电容的效率，提高电池的容量和性能；量子点激光器则可以扩展激光的波长范围，使其适用于更广泛的领域，如太空通讯和雷达等。
此外，量子点传感器的应用可以提高传感器的灵敏度和分辨率。
2. 生物分析领域的应用作为新材料，量子点在生物领域的应用已经引起了广泛关注。
量子点通过反应细胞和分子的活性物质，可以用于检测肿瘤、病毒和细菌等。
同时，量子点还可用于不同生物成分的成像，有望成为生物分析领域的有力工具，如量子点荧光成像技术。
3. 光学显示领域的应用目前，液晶显示器是最主流的显示器设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光信息51
金诚挚
量子点介绍 量子点原理 量子点应用 几种显示技术的对比
量子点技术的简要介绍
量子点是指半径小于或接近于激子玻尔半径的半导体纳米 晶粒，一般是由数百到数万个原子组成的原子簇。
量子点最广泛的定义就是零维量子系统, 即在所有三个空 间维度上都受到限制的系统.量子点可视为电子物质波的 共振腔，电子在量子点内会有类似电磁波在一般共振腔中 的共振现象。这个限制导致最直接以及最重要的结果就是 分立的能级, 即量子点中电子的能量是量子化的.
第一代量子点显示：光制发光技术
蓝色LED光源作为 背光源，照射直径 不同的红色和绿色 量子点，发出RGB 三原色
红色量子点 绿色量子点
蓝色LED
红色光 绿色光 蓝色光
第二代量子点显示：电制发光技术
所谓“电致发光”是说在这种材料通上电流就可 以直接发光，应用在液晶显示设备上的话就不需 要背光源和彩色滤光片。由于量子点是无机材料， 它不仅稳定性更好，也可以实现柔性显示甚至印 刷显示，拥有非常广阔的应用前景。目前这项技 术还处于实验室阶段，预计3-5年时间就可以开始 逐步走出实验室开始商业化应用的尝试。
红色量子点 电场 绿色量子点
红色光
绿色光
蓝色光
蓝ห้องสมุดไป่ตู้量子点
几种显示技术的对比
显示器 材质 CRT 显示器
高对比度 高响应速度 使用寿命长 色域宽 颜色响应准确
LCD 显示器
工作电压低、功耗小 可视面积大 抗干扰能力强 画面稳定不闪烁 可以制成各种大小和 形状
量子点 显示器
单色光纯度高 色彩艳丽 发光效率高，节能 黑暗画面显示细节的 能力强 无机发光材料，寿命 长 成本高昂，价格贵 含有致癌物质可能危 害健康
容易发现量子点越小能级 差越大，发出的荧光波长 越短.右图为不同直径的硒化
镉量子点发出的不同颜色的光。
量子点的应用
荧光标记 量子点显示
量子点激光器
量子点照明技术 ………………
量子点电视
量子点电视是应用了量 子点发光技术的电视。如前 所述,通过精准控制量子点 颗粒大小及其分布,就能精 准控制量子点所发出光的颜 色和纯度。
自底向上式合成
通过化学合成, 分子或原子的自组装制造出 来的量子点，尺寸通常为 2nm-10nm. 这类方式 可以廉价地规模化地得到量子点.这类量子点最 大的应用是发出荧光.
自上向下式刻蚀
从高维材料出发, 通过光刻或蚀刻等手段将 其限制为低维量子点. 这类量子点通常为半导体 器件, 尺寸相较于之前的量子点较大, 通常为 50nm-100nm.
优点
缺点
体积大、重量大 功耗较大 运作时会释出少量X射 线，有辐射 易受外来磁场干扰而 出现色斑
显示色域不够宽 颜色重现不够逼真 响应速度偏低 使用时的寿命不及CRT
Thank you
文本
量子点发光原理
量子尺寸效应
量子尺寸效应是指当粒子尺寸下降到某一数值时，费米 能级附近的电子能级由准连续变为离散能级或者能隙变宽的 现象。当能级的变化程度大于热能、光能、电磁能的变化时， 导致了纳米微粒磁、光、声、热、电及超导特性与常规材料 有显著的不同。
20世纪60年代，久保（Kubo）采用一电子模型求得金 属纳米晶粒的能级间距δ为：δ=4Ef/3N
对大粒子或宏观物体导电电子数N→∞，能级间距δ几 乎为零；而对纳米粒子，所包含原子数有限，N值很小， 这就导致δ有一定的值，即能级间距发生分裂。 当能级间距大于热能、磁能、静磁能、静电能、光子 能量或超导态的凝聚能时，必须考虑量子尺寸效应。
由于量子点的能级是分立的, 电子在这些能级之间跃迁将 会发出特定波长的光.量子点分立能级的间距是由量子点 的大小决定 类比量子力学系统中无限深势阱, 其能级En随势阱宽度D 的变化为
量子点发出的光谱极为狭窄，单色纯度更高，能产生更 丰富的色彩。量子点白光背光源和传统白光背光源相比，红、 绿、蓝三原色的色纯度很高，在光谱图中看就是有三个非常 明显的”峰“，而不是普通LED背光源那样是一片平坦而连 续的白光。理论上量子点显示屏的色彩还原度可以达到100%. 下面左图为普通LED显示器的白光光谱，右图为量子点 显示器的白光光谱
