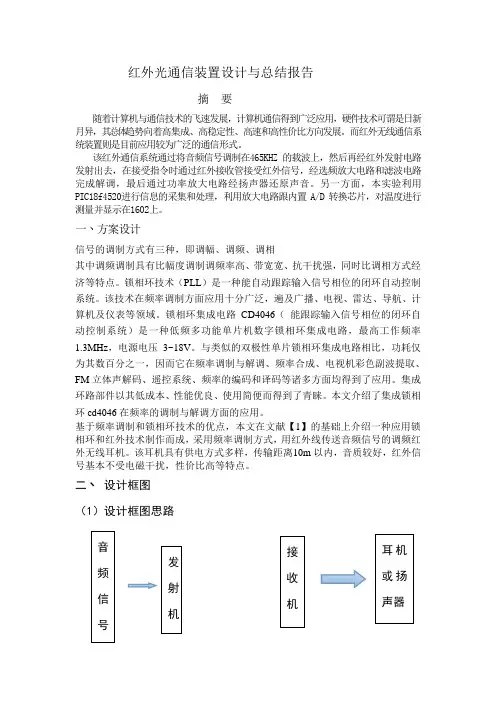

红外光通信装置设计与总结报告
红外光通信装置设计与总结报告摘 要 随着计算机与通信技术的飞速发展，计算机通信得到广泛应用，硬件技术可谓是日新月异，其总体趋势向着高集成、高稳定性、高速和高性价比方向发展。
而红外无线通信系统装置则是目前应用较为广泛的通信形式。
该红外通信系统通过将音频信号调制在465KHZ 的载波上，然后再经红外发射电路发射出去，在接受指令时通过红外接收管接受红外信号，经选频放大电路和滤波电路完成解调，最后通过功率放大电路经扬声器还原声音。
另一方面，本实验利用PIC18f4520进行信息的采集和处理，利用放大电路跟内置A/D 转换芯片，对温度进行测量并显示在1602上。
一丶方案设计信号的调制方式有三种，即调幅、调频、调相其中调频调制具有比幅度调制调频率高、带宽宽、抗干扰强，同时比调相方式经济等特点。
锁相环技术（PLL ）是一种能自动跟踪输入信号相位的闭环自动控制系统。
该技术在频率调制方面应用十分广泛，遍及广播、电视、雷达、导航、计算机及仪表等领域。
锁相环集成电路CD4046（ 能跟踪输入信号相位的闭环自动控制系统）是一种低频多功能单片机数字锁相环集成电路，最高工作频率1.3MHz，电源电压3~18V 。
与类似的双极性单片锁相环集成电路相比，功耗仅为其数百分之一，因而它在频率调制与解调、频率合成、电视机彩色副波提取、FM 立体声解码、遥控系统、频率的编码和译码等诸多方面均得到了应用。
集成环路部件以其低成本、性能优良、使用简便而得到了青睐。
本文介绍了集成锁相环cd4046在频率的调制与解调方面的应用。
基于频率调制和锁相环技术的优点，本文在文献【1】的基础上介绍一种应用锁相环和红外技术制作而成，采用频率调制方式，用红外线传送音频信号的调频红外无线耳机。
该耳机具有供电方式多样，传输距离10m 以内，音质较好，红外信号基本不受电磁干扰，性价比高等特点。
二丶 设计框图（1）设计框图思路发射部分 接收部分（2）设计细节框图发射机接收机三丶电路设计调制电路音频信 号预放大电 路 CD4046调制 红外线二极管发射 接受信号并放大CD4046解调 功放电路电路当从9脚输入载波信号Ui时，从4脚可输出受输入信号调制的调频信号Uo，由于调频时VCO有一定的频偏，所以不需要12脚外接电阻，仅用R5和C6确定、VCO的中心频率fo如果对频偏有要求，则根据实际需要选择12脚电阻。

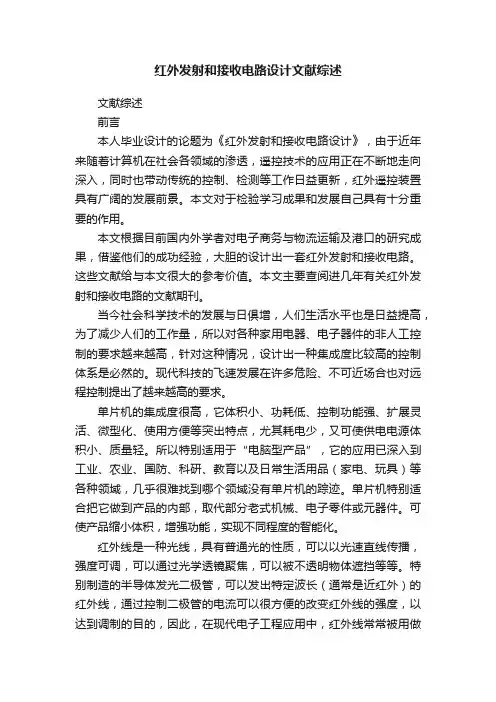

红外发射和接收电路设计文献综述
红外发射和接收电路设计文献综述文献综述前言本人毕业设计的论题为《红外发射和接收电路设计》，由于近年来随着计算机在社会各领域的渗透，遥控技术的应用正在不断地走向深入，同时也带动传统的控制、检测等工作日益更新，红外遥控装置具有广阔的发展前景。
本文对于检验学习成果和发展自己具有十分重要的作用。
本文根据目前国内外学者对电子商务与物流运输及港口的研究成果，借鉴他们的成功经验，大胆的设计出一套红外发射和接收电路。
这些文献给与本文很大的参考价值。
本文主要查阅进几年有关红外发射和接收电路的文献期刊。
当今社会科学技术的发展与日俱增，人们生活水平也是日益提高，为了减少人们的工作量，所以对各种家用电器、电子器件的非人工控制的要求越来越高，针对这种情况，设计出一种集成度比较高的控制体系是必然的。
现代科技的飞速发展在许多危险、不可近场合也对远程控制提出了越来越高的要求。
单片机的集成度很高，它体积小、功耗低、控制功能强、扩展灵活、微型化、使用方便等突出特点，尤其耗电少，又可使供电电源体积小、质量轻。
所以特别适用于“电脑型产品”，它的应用已深入到工业、农业、国防、科研、教育以及日常生活用品（家电、玩具）等各种领域，几乎很难找到哪个领域没有单片机的踪迹。
单片机特别适合把它做到产品的内部，取代部分老式机械、电子零件或元器件。
可使产品缩小体积，增强功能，实现不同程度的智能化。
红外线是一种光线，具有普通光的性质，可以以光速直线传播，强度可调，可以通过光学透镜聚焦，可以被不透明物体遮挡等等。
特别制造的半导体发光二极管，可以发出特定波长（通常是近红外）的红外线，通过控制二极管的电流可以很方便的改变红外线的强度，以达到调制的目的，因此，在现代电子工程应用中，红外线常常被用做近距离视线范围内的通讯载波。
使用红外线做信号载波的优点很多：成本低、传播范围和方向可以控制、不产生电磁辐射干扰，也不受干扰等等。
因此被广泛地应用在各种技术领域中。
由于红外线为不可见光，因此对环境影响很小，再由红外光波动波长远小于无线电波的波长，所以红外线遥控不会影响其他家用电器，也不会影响临近的无线电设备，最典型的应用就是家电遥控器。
红外遥控电路设计论文1论文
接收部分的红外接收管是一种光敏二极管。在实际应用中要给红外接收二极管加反向偏压，它才能正常工作，亦即红外接收二极管在电路中应用时是反向运用，这样才能获得较高的灵敏度。红外发光二极管一般有圆形和方形两种。由于红外发光二极管的发射功率一般都较小，所以红外接收二极管接收到的信号比较微弱，因此就要增加高增益放大电路。最近几年不论是业余制作还是正式产品，大多都采用成品红外接收头。成品红外接收头的封装大致有两种：一种采用铁皮屏蔽；一种是塑料封装。均有三只引脚，即电源正（VDD）、电源负（GND）和数据输出（VO或OUT）。
③P2端口（P2.0～P2.7）P2是一个带有内部上拉电阻的8位双向I/O端口。P2的输出缓冲器可驱动（吸收或输出电流方式）4个TTL输入。对端口写1时，通过内部的上拉电阻把端口拉到高电位，这时可用作输入口。P2作输入口使用时，因为有内部的上拉电阻，那些被外部信号拉低的引脚会输出一个电流。
在访问外部程序存储器和16位地址的外部数据存储器(如执行MOVX@DPTR指令)时，P2送出高8位地址。在访问8位地址的外部数据存储器(如执行MOVX@Ri,A指令)时，P2口引脚上的内容(就是专用寄存器(SFR)区中P2寄存器的内容)，在整个访问期间不会改变。
图3－1 AT89C51的引脚
红外光通信装置 设计报告
红外光通信装置设计报告红外光通信装置设计要求 (1)基本实现方案分析 (2)2.1模拟调制方案 (2)方式1：调幅 (2)方式2：调频 (2)2.2数字调制方案 (2)3. 红外通信信道测试和数字调制方案选择 (3)3.1发送管接收管性能测试 (3)3.1数字调制方案选择 (3)4.硬件电路设计 (4)4.1 AD输入部分 (4)4.2 DA输出部分 (5)4.3 红外发送部分 (6)4.4 红外接收部分（技术难点） (6)4.6 MIC接收电路 (7)5.软件设计 (8)5.1基本工作方式 (8)5.4数字通信方式 (8)5.2发送模式 (8)5.3接收模式 (9)5.4转发模式 (9)红外光通信装置设计要求设计一款红外通讯装置，可以传送频率范围为300~3400Hz的语音信号和数字信号。
基本实现方案分析2.1模拟调制方案方式1：调幅原理：红外发送端发送固定频率的红外信号，利用声音信号对红外信号进行幅度调制。
优点：方案简单，纯模拟电路即可实现。
缺点：1）抗干扰特性较差，很容易受外界光强影响。
2）传输距离较近，距离变远后声音变小，接收效果明显下降，噪声增大。
3）很难实现产地数字信号的功能。
方式2：调频原理：红外发送端发送一定幅度的红外信号，利用声音信号对红外信号的频率进行调制。
优点：1）抗干扰性比调幅方案好2）不怕信号衰减，传输距离比调幅方案远。
缺点：1）调频发送和调频接收电路复杂，调试难度大。
2）很难实现产地数字信号的功能。
2.2数字调制方案原理：把声音信号首先按照一定速率进行AD采样量化，然后把AD采样值通过红外发送给接收端，接收端再按照采样速率进行重现声音。
优点：1）因为传输过程为数字信号，信号的抗干扰特性好，不怕信号远距离衰减。
2）红外传输的为数字信号，所以可以把其他数字信号一起发送，从而达到同时传送数字信号和声音信号的功能。
3）因为传输的是数字信号，所以系统调试相对模拟电路可能会简单些。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2013年全国大学生电子设计竞赛
单相AC-DC变换电路（A题）
【本科组】
2013年9月7日
摘要
本实验制作制作完成红外光通讯装置，由硬件的发射和接收电路和软件调节相互作用实现了将音频低频信号通过调制加载到高频信号上实现传输的功能。
系统包括发送端和接受端两部分，分别由信号产生，放大，红外发送电路，以及光信号接受，滤波，放大，输出电路组成。
红外通信过程主要由红外发射和红外接收两个过程，首先将数字信号送给红外发射电路，经该电路的调制转变成红外光信号在空中传输，然后红外接收电路收到该红外光信号，经过该电路的解调，将此红外光信号还原成可被单片机处理的信号，由单片机内部处理得到原来的数据编码
关键字：红外调制高频
Abstract:
The infrared communication device, the experimental apparatus has been produced by the transmitting and receiving circuit of hardware and software adjusting interaction to achieve the audio frequency signal by loading on the high frequency signal modulation transfer function. System includes both the sender and receiver, respectively, generated by the signal amplification, the infrared sending circuit, and optical signal receiving, filter, amplifier, an output circuit Infrared communication process is mainly composed of infrared emission and receiving two process, first send the digital signal to the infrared emission circuit, the modulation of the circuit into the infrared signal transmission in the air, and then the infrared receiving circuit to receive the infrared signal, after the demodulating circuit, the infrared signal
reduction can be single chip microcomputer processing of signal, the original data are obtained by single chip microcomputer internal processing, coding
Key words: infrared high frequency modulation
目录
1系统方案 (2)
1.1 发射电路的论证与选择 (3)
1.2接收电路论证与选择 (3)
2系统理论分析与计算 (3)
2.1 红外管的分析 (3)
2.2 驱动管的计分析 (3)
2.3 加法器的分析 (4)
3电路与程序设计 (4)
3.1电路的设计 (4)
3.1.1系统总体框图 (4)
3.1.2 发射电路原理图 (4)
3.1.3 放大器电路原理图 (5)
3.2程序的设计 (5)
3.2.1程序功能描述与设计思路 (5)
3.2.2程序流程图 (5)
4测试方案与测试结果 (6)
4.1测试方案 (7)
4.2 测试结果 (7)
4.3.结果分析 (7)
附录1：电路原理图 (7)
附录2：源程序 (9)
1系统方案
本系统由以下模块构成
1.1 发射电路的论证与选择
方案一：将采集的信号和用芯片产生的频率较高的载波信号，通过加法器合成一路模拟信号，再用一个晶体管驱动红外发光管直接发射模拟信号。
方案二：信号经单片机AD采样后，输出的PWM波控制两个MOS管驱动发光管，传输数字信号。
经测试表明，红外发光管很难传输模拟信号，传输数字信号较为容易，所以选择方案二。
1.2 接收电路的论证与选择
方案一：用SM008接受特定的38kHZ的频率，再经滤波电路得到原先想要的音频信号。
方案二：用红外对管接收信号，在接收端加一个二级放大电路接收。
经检测，方案一的输出波形衰减较大，故选择方案二。
1.3单片机的选择
方案一：用STM32单片机
方案二：用MSP430单片机
经过大家实际的操作，32单片机的功能完全能胜任，操作起来也更加熟练，所以选择方案一。
2系统理论分析与计算
2.1 红外管的分析
在光谱中波长自0.76至400微米的一段称为红外线，红外线是不可见光线。
所有高于绝对零度（-273.15℃）的物质都可以产生红外线。
现代物理学称之为热射线。
要求发出射线平行光，不会对其他接受器产生干扰，而且传输距离要达到2米，接收的频率要能达到38kHZ，综合以上的参数，选择了各个参数都较为匹配的红外对管红外对管是红外线发射管与光敏接收管，或者红外线接收管，或者红外线接收头配合在一起使用时候的总称。
红外线发射管在LED封装行业中主要有三个常用的波段，如下850NM、875NM、940NM。
根据波长的特性运用的产品也有很大的差异，850NM波长的主要用于红外线监控设备，875NM主要用于医疗设备，940NM波段的主要用于红外线控制设备。
EG：红外线遥控器、光电开关、光电计数设备等。
2.2驱动管的分析
在发射管之前的驱动管可以用三极管也可用MOS管，常用的红外发光二极管其外形和发光二极管LED相发出红外光。
管压降约1.4v，工作电流一般小于20mA。
为了适应不同的工作电压，回路中常常串有限流电阻。
用mos管测量得到的发射波形不理想，所以
改为两个9018三极管来做驱动。
2.3 加法器的计算
加法器是产生数的和的装置。
加数和被加数为输入，和数与进位为输出的装置为半加器。
若加数、被加数与低位的进位数为输入，而和数与进位为输出则为全加器。
常用作计算机算术逻辑部件，执行逻辑操作、移位与指令调用。
在电子学中，加法器是一种数位电路，其可进行数字的加法计算。
在现代的电脑中，加法器存在于算术逻辑单元（ALU）之中。
加法器可以用来表示各种数值，如：BCD、加三码，主要的加法器是以二进制作运算。
由于负数可用二的补数来表示，所以加减器也就不那么必要。
3电路与程序设计
3.1电路的设计
3.1.1系统总体框图
3.1.2 发射电路模块
原理图如下
3.1.3 放大电路模块原理图如下
3.2程序的设计
3.2.1程序功能描述与设计思路
音频信号和温度信号进AD采样后，经过单片机处理输出PWM波，红外发光管发射后被接收管接收，此时再经过单片机处理读出PWM波，将载波信号与音频和温度信号分离，还原温度和音频信号，温度信号通过12864显示出来，音频信号通过驱动外放出来。
3.2.2程序流程图
4测试方案与测试结果
4.1测试方案
采用multisim软件进行仿真，在发射管那一端和接收管那端分别用软件进行仿真，显示出波形
4.2 测试结果
4.3 结果分析
根据以上的图形可以知道，反射端已经能将音频和温度信号与载波信号很好的合成并用单片机的输出PWM波进行控制，接收端也能很好的接收到信号并且能将信号进行分离，得到有效信号。
综上所述，本设计达到设计要求。
参考文献
1．《电子测量与电子电路实验》张咏梅等北京邮电大学出版社
2．《通信电子电路》刘宝玲胡春静主编北京邮电大学出版社
3．《电子线路基础》高文焕等编高等教育出版社
4. 电路中心网站《红外通信收发系统的设计与实现》
5. 电路中心网站《386的管脚说明datasheet》
6. 电路中心网站《红外通信收发电路设计》
7.《Protel DXP完全解读》
8.电路中心网站《红外通信收发系统的设计与实现》
9.电路中心网站《386的管脚说明datasheet》
10.电路中心网站《红外通信收发电路设计》
11.《Protel DXP完全解读》
12.《电子测量与电子电路实验》张咏梅等北京邮电大学出版社附录1：电路原理图
附录2：源程序。
