MPC高效复合保温砂浆性能及其应用
SPC聚合物水泥砂浆在混凝土表面防渗修补中的应用
SPC聚合物水泥砂浆在混凝土表面防渗修补中的应用宁夏跃进渠管理处张宗和【摘要】SPC聚合物水泥砂浆是一种混凝土表面防渗修补加固材料，具有优异的粘结、抗渗、抗裂、抗冻、抗氯离子渗透、耐冲磨、耐老化性能的特点，而且可显著提高护筋阻锈能力，还具有一定的补偿收缩性能，必将在水利工程大面积混凝土渗漏处理中得到广泛应用。
本文通过一个渡槽工程修补加固，介绍SPC聚合物水泥砂浆砂浆的主要性能、使用范围和施工质量控制方法，并提出施工过程中的注意事项。
【关键词】混凝土耐久性聚合物水泥砂浆混凝土表面修补加固施工方法质量控制注意事项１、基本简介水工混凝土建筑物除要求具有设计的强度，以保证建筑物能安全承受荷载外，还应在周围的自然环境及使用条件下，具有耐久性能。
耐久性主要包括抗渗性、抗冻性、抗磨性和抗侵蚀性。
现有些混凝土建筑物耐久性不良。
主要表现在：①混凝土碳化和裂缝问题普遍存在；②钢筋混凝土结构受侵蚀引起的钢筋锈蚀严重；③临水混凝土表面冻融松散剥落破坏；④混凝土表面冲磨破坏、机械磨损、磨蚀破坏以及化学侵蚀；⑤碱骨料反应破坏等。
这些问题严重影响混凝土建筑物寿命和外观，甚至危及混凝土建筑物的正常运行和安全。
为了延长建筑物的使用寿命，防止水工混凝土渗漏对建筑物安全造成严重影响，对其耐久性不良的建筑物进行SPC聚合物水泥砂浆大面积抹面处理，以增加其耐久性。
2011年3月通过对宁夏七星渠管理处高干渠鞑子沟渡槽的防渗处理，经过渡槽夏秋灌的运行检测，没有发现脱落和出现裂缝现象，以前所有渗漏点没有出现继续渗水现象，说明SPC聚合物水泥砂浆补强是一种好的修补材料。
２、SPC聚合物水泥砂浆的主要性能及适用范围SPC聚合物水泥砂浆是一种混凝土表面修补材料，它是将高分子聚合物乳液（简称胶料）与由水泥、石英砂、膨胀剂等组成的干混砂浆（简称粉料）按比例拌和而成的一种聚合物水泥砂浆，简称SPC 砂浆。
（1）SPC砂浆主要性能SPC砂浆具有优异的粘结、抗渗、抗裂、抗冻、抗氯离子渗透、耐冲磨、耐老化性能，可在混凝土表面形成致密、弹性、抗渗、抗冻性能良好的“薄壳”，既起到表面修补的作用，又具有良好的防护效果，是一种理想的混凝土修补、防渗、防护新材料。
内墙面抹MPC高效复合保温砂浆
秦皇岛市西部旧改项目3-3地块41#、42#楼内墙面分户墙及不采暖区隔墙抹MPC高效复合保温砂浆技术交底河北建设集团秦皇岛西部旧改项目部2016-4-1技术交底海港区西部旧改项目3号地3-3地块41#楼、42#楼交底部位内墙面抹MPC高效复合保温砂浆工程编号日期2016年4月25日交底内容：分户墙及不采暖区隔墙抹MPC高效复合保温砂浆节能工程施工部位：分户墙两侧各抹20厚MPC高效复合保温砂浆，不采暖区隔墙抹30厚MPC高效复合保温砂浆一、材料要求①保温材料及其配套材料进入现场应进行复检，包括材料的合格证、检测报告是否齐全，是否与所送材料配套；检查包装有无破损；检查材料是否在有效期内。
②建筑用界面处理剂应符合《建筑用界面处理剂应用技术规程》JCJ52-92的规定。
③MPC高效复合保温砂浆（成品）、水泥砂浆抗裂剂、建筑涂塑耐碱玻纤网格布、高分子乳液弹性底层涂料、抗裂柔性耐水腻子主要性能指标应符合《外墙保温施工技术规程》（胶粉聚苯颗粒保温浆料玻纤网格布抗裂砂浆做法）GBJ/01-50-2002的要求。
④水泥：强度等级42.5普通硅酸盐水泥，水泥性能符合《硅酸盐水泥、普通硅酸盐水泥》（GB175-99）的要求。
⑤中砂：符合《普通混凝土砂质量标准及检验方法》（JGJ-92）细度模数的规定，含泥量少于3%。
二、主要机具施工工具主要有强制式砂浆搅拌机、手提搅拌机、垂直运输机械、水平运输手推车，专用检测工具、经纬仪、放线工具、靠尺、方尺、塞尺、探针、钢尺等。
三、作业条件①墙面应清理干净、清洗油渍、清扫浮灰等；旧墙面松动、风化部分应剔除干净；墙表面凸起物大于或等于10mm时应剔除。
②基层墙体应符合《砌体工程施工质量验收规范》（GB50203-2002）或《混凝土结构工程施工质量验收规范》（GB50204-2002）的要求。
③基层墙体经处理符合要求后,均应满涂界面砂浆,用滚刷或扫帚将界面剂砂浆均匀涂刷,④门窗边框与墙体连接应预留出保温层的厚度，缝隙应分层填塞密实，并做好门窗框表面的保护。

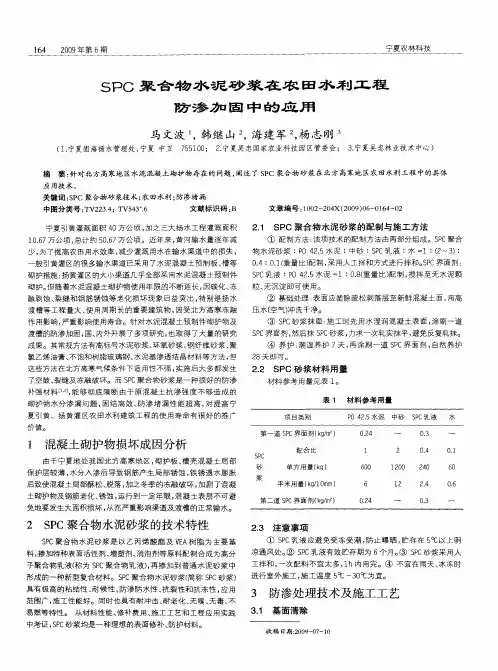

SPC聚合物水泥砂浆在农田水利工程防渗加固中的应用
凉通风处。 ＳＣ ② Ｐ 乳液有效贮存期 为 ６ 个月 。 ＳＣ 浆采 用人 ③ Ｐ砂
工拌和 ， 一次配料不宜 太多 ， ｈ内用完。④ 不宜在 雨天、 １ 冰冻 时
进行室外施工 ， 工温度 ５Ｃ～３ 。为宜 。 施 。 ０ｃ
子 聚合物乳 液（ 称为 Ｓ Ｃ聚合物乳 液）再掺 加到普通水泥 砂浆 中 Ｐ ，
由于宁 夏地处我国北方 高寒地 区 ， 砌护板 、 壳混凝土局部 槽 保护层较薄 ， 水分入 渗后导致钢 筋产生局部锈蚀 ， 锈遇水膨胀 铁 后致使 混凝 土局部酥松 、 脱落 ， 加之冬季 的冻融破坏 ， 加剧 了混凝 土砌护物及钢筋 老化 、 锈蚀 ， 运行到一定年限 ， 混凝土表层不可避 免地要 发生大面积损坏 ， 从而严重影响渠道 及渡槽 的正常输水。
１４ ６
２ ０ 第 ６期 ０ ９年
宁 夏农 林 科 技
ＳＰＣ 聚 合 物 水 泥 砂 浆 在 农 田 水 利 工 程
防 渗 加 固 中 的 应 用
马 文 波 ， 继 山 ，海 建 军 ， 志 刚 。 韩 杨
（ ． 固海扬水管理处 ， Ｉ宁夏 宁夏 中卫 ７ ５ Ｏ ； ２宁夏吴忠 国家农业科技 园区管委会 ； ３宁夏吴忠林 业技术 中心 ） ５ １ Ｏ ． ． 摘 要 ： 对北方 高寒地 区水泥混凝 土砌 护物存在的 问题 ， 针 阐述 了 Ｓ Ｃ聚合物砂 浆在北 方高寒地 区农 田水利工程 中的具体 Ｐ
② 基础处理 ： 表面应凿除疏松剥落层至新鲜混 凝土面 ， 用高 压水 （ 空气） ＞ 中洗干净。 ③ ＳＣ砂浆抹 面 ： 工时先用水湿润混 凝土表 面 ， Ｐ 施 涂刷一道 Ｓ Ｃ界面剂 ， Ｐ 然后抹 Ｓ Ｃ Ｐ 砂浆 ， 力求一次轧实抹平 ， 避免反复轧抹。
磷酸镁水泥(MPC)及其作为FRP粘结剂的研究进展
第38卷第3期硅酸盐通报Vol．38No．32019年3月BULLETIN OF THE CHINESE CEＲAMIC SOCIETYMarch ，2019磷酸镁水泥（MPC ）及其作为FＲP 粘结剂的研究进展李悦，苏迎秋，梅期威，林辉（北京工业大学城市与工程安全减灾教育部重点实验室，工程抗震与结构诊治北京市重点实验室，北京100124）摘要：对磷酸镁水泥（MPC ）的组成及水化机理进行介绍，总结了影响其工作性能的因素，综述国内外应用MPC 作为粘结剂粘接FＲP 加固混凝土结构的研究进展，提出了存在的问题，为今后的研究提供了参考。
关键词：磷酸镁水泥；组成；水化机理；工作性能；粘结性能；FＲP 中图分类号：TQ172文献标识码：A文章编号：1001-1625（2019）03-0659-05Ｒesearch Progress of Magnesium Phosphate Cement（MPC ）and Its Application as FＲP BinderLI Yue ，SU Ying-qiu ，MEI Qi-wei ，LIN Hui（The Key Laboratory of Urban Security and Disaster Engineering ，MOE ，Beijing Key Lab of EarthquakeEngineering and Structural Ｒetrofit ，Beijing University of Technology ，Beijing 100124，China ）Abstract ：The composition and hydration mechanism of magnesium phosphate cement （MPC ）are introduced ，and the factors affecting its performance are summarized．The research progress on the application of MPC as adhesive bonding FＲP to reinforce concrete structure at home and abroad is reviewed ，and the existing problems are put forward ，which will provide reference for future research．Key words ：magnesium phosphate cement ；composition ；hydration mechanism ；working performance ；bonding property ；FＲP基金项目：国家自然科学基金（51678011）作者简介：李悦（1972-），男，博士，教授，博导．主要从事建筑材料教学与科研．通讯作者：苏迎秋，硕士研究生．1引言磷酸镁水泥MPC 是由磷酸盐、高温煅烧氧化镁及外加剂组成的以酸碱中和反应为实质的一种新型胶凝材料。
不采暖地下室顶板mpc
3）、涂抹保温层技术要领：分层涂抹时应适度按压，以确保层与层形成有效粘结，但不可在同一部位来回抹压，在涂抹中，若发现有鼓包产生，应及时剔除补抹。分层涂抹时，保温材料表面不可收光，要保证表面毛糙，同时下一层涂抹要在上一层保温未干燥前进行。
技术交底记录
工程名称
Байду номын сангаас交底部位
不采暖地下室顶板FTC保温
工程编号
日期
交底内容：
1、材料采用FTC自调温相变保温材料进场材料必须符合设计要求、材料有检验报告及复试报告，节能备案。
2、施工工艺：基层处理→贴饼、冲筋→固定钢丝网→分层涂抹保温材料
（1）、基层处理：施工前清除基层表面灰层、油垢、碎屑等。
（2）、做基底平整度处理，误差较大的，必须用水泥砂浆找平。按保温厚度要求，弹厚度控制线。贴饼、冲筋。基层表面粘结层处理，确保与保温第一遍湿粘结。
技术负责人：交底人：接交人：
3、保温验收
（1）、所使用材料必须符合标准要求。FTC材料附有出厂合格证，并且不得雨淋、受潮、结块、并在保质期内使用。
（2）、FTC层厚度及构造做法应符合设计要求。
（3）、FTC层与主墙及各构造层之间必须粘接牢固、无空鼓、无裂缝。
（4）、注意事项：严禁保温材料中傪加其它建筑辅料。施工前应技术交底，施工人员相对固定，确保施工质量。
（3）、固定钢丝网
墙面上固定钢丝网，钢丝网选择：网孔1010mm的镀锌点焊网，固定钉及固定点确定：固定钉选用8mm的膨胀螺栓，长度比保温层厚度长30-40mm与顶板连接。固定点的水平、垂直距离为450mm330mm。
保温砂浆的分类及性能介绍
保温砂浆得分类及性能介绍一、简介与分类保温砂浆就是以各种轻质材料为骨料，以水泥为胶凝料,掺与一些改性添加剂，经生产企业搅拌混合而制成得一种预拌干粉砂浆.主要用于建筑外墙保温,具有施工方便、耐久性好等优点。
目前市面上得保温砂浆主要为两种：1、无机保温砂浆（玻化微珠防火保温砂浆，复合硅酸铝保温砂浆），2、有机保温砂浆（胶粉聚苯颗粒保温砂浆）。
二、名词解释保温砂浆就是指由阻隔型保温材料与砂浆材料混合而成得,用于构筑建筑表面保温层得一种建筑材料。
三、无机类保温砂浆详细参数无机保温砂浆(玻化微珠防火保温砂浆,复合硅酸铝保温砂浆）就是一种用于建筑物内外墙粉刷得新型保温节能砂浆材料,以无机玻化微珠(又称闭孔膨胀珍珠岩)作为轻骨料,加由胶凝材料、抗裂添加剂及其她填充料等组成得干粉砂浆。
具有节能利废、保温隔热、防火防冻、耐老化得优异性能以及低廉得价格等特点，有着广泛得市场需求。
具体状态均匀灰色粉体。
性能特点1、无机保温沙浆有极佳得温度稳定性与化学稳定性：无机保温砂浆材料保温系统系由纯无机材料制成。
耐酸碱、耐腐蚀、不开裂、不脱落、稳定性高，不存在老化问题,与建筑墙体同寿命。
２、施工简便，综合造价低:无机保温砂浆材料保温系统可直接抹在毛坯墙上，其施工方法与水泥砂浆找平层相同.该产品使用得机械，工具简单。
施工便利，与其她保温系统比较有明显得施工期短、质量容易控制得优势。
3、适用范围广,阻止冷热桥产生:无机保温砂浆材料保温系统适用于各种墙体基层材质，各种形状复杂墙体得保温。
全封闭、无接缝、无空腔，没有冷热桥产生。
并且不但做外墙外保温还可以做外墙内保温,或者外墙内外同时保温，及屋顶得保温与地热得隔热层，为节能体系得设计提供一定得灵活性。
4、绿色环保无公害:无机保温砂浆材料保温系统无毒、无味、无放射性污染，对环境与人体无害,同时其大量推广使用可以利用部分工业废渣及低品级建筑材料,具有良好得综合利用环境保护效益.５、强度高：无机保温砂浆材料保温系统与基层粘结强度高,不产生裂纹及空鼓.这一点在国内所有得保温材料相比具有一定得技术优势。
MPC保温
3、施工工艺
1）、墙体基层钢丝网固定
①、梁柱与砌体交接处：钢丝网宽度为柱梁自身宽度每边加200mm钢丝网。
②、门窗洞口及其他预留洞口处：从门窗口外沿进入窗框内200mm（总宽度不小于400mm），用剪刀将钢丝网裁好，在将钢丝网沿窗口折成90度后与墙体固定。
项次
项目
单位（mm）
指标
1
立面垂直
4
用2m托线板检验
2
表面平整
4
用2m靠尺及塞尺检验
3
阴阳垂直
4Hale Waihona Puke 用2m托线板检验4
阴阳角方正
4
用2m靠尺及塞尺检验
5
保温层厚度查
不允许有负偏差
用探针、钢尺检
保温层厚度及构造做法应符合设计要求，保温层厚度不允许有偏差，保温层验收合格后，喷憎水剂两遍，喷完第一遍厚，第二遍应进行遗漏修补。
①、底层抹灰基层提前洒水湿润厚方可施工.底层抹灰厚度10mm~15mm，抹灰力度要匀称，一次成型，不得用力强压，反复赶压。
②、中层抹灰底层抹灰达到一定强度后，方可进行中层抹灰，抹灰厚度不应大于20mm，抹灰力度要匀称，一次成型，不得用力强压，反复赶压。
③、面层抹灰面层抹灰除保证垂直度和平整度外，特备应注意面层砂浆均匀力压实。允许偏差及检验方法
各构造层之间及界面剂与基层墙体之间必须粘结牢固，无脱层空鼓、裂缝、面层粉化、起皮、爆灰等现象。孔洞、线槽、线盒、管道穿墙等须后处理部位，应做到：尺寸准确，边缘整齐。门窗框与墙体间隙缝，填塞密实、表面平整。
技术负责人：交底人：接交人：
③、基层不同材料交界处或保温砂浆厚度突变处
保温砂浆性能及应用
保温砂浆性能及应用张畅班级：材料三班学号：020*******（河北建材职业技术学院，秦皇岛066000）摘要：随着环保和节能意识的增强，建筑节能正在成为世界建筑业的发展趋势建筑结构的绝热性能日益受到重视。
保温砂浆通过改变其容重和厚度可以调节墙体围护结构构的热阻，改善其热工性能，目前已成为我国重要的建筑节能技术措施之一，正在迅速发展并广泛应用工业与民用建筑中。
基于保温砂浆的导热系数和蓄热系数及其大量的工程实践经验，分析了保温砂浆在我国节能建筑中应用的绝热机理和性能参数，进而综述节能建筑对其性能的进一步要求，为拓宽保温砂浆在节能建筑中的应用范围奠定了基础。
关键词：保温砂浆热工性能节能建筑应用；性能；应用技术１保温砂浆的前景实施建筑节能的关键是改善外围护结构的热工性能。
如设保温层，使用抹面和砌筑保温砂浆以增加外围护结构的热阻值，改善围护结构的热工性能，实现节约能源的目的。
其中，保温砂浆是建筑节能领域的重要功能材料之一，由于其热工性能较好，质量轻、施工方便、工程造价低，关键是可以通过改变保温砂浆容重和涂抹厚度调节墙体热阻值，因此被确温层，起到了增加保温效果的作用。
与传统砂浆相比，优点在于导热系数低，保温效果显著，特别适用于其它保温材料难以解决的异形设备保温，而且具有生产工艺简单、能耗低等特点，应用前景十分广阔。
初步预测，我国目前每年需用保温砂浆4000万ｍ３，国内许多省市也相继颁布了有关的建筑节能法规，必须促进保温砂浆的应用和研制。
２保温砂浆的绝热机理保温砂浆是采用水泥、石灰、石膏等凝胶材料与膨胀珍珠岩等轻质多孔骨料按一定比例配制的砂浆，其组分和配比决定了热工性能。
描述热工性能的参数主要包括导热系数、蓄热系数、比热、导温系数、蒸气渗透系数等，其中导热系数和蓄热系数对砂浆的保温性能影响最大，因此，可直接反映保温性能的优劣。
导热系数和蓄热系数作为保温砂浆的主要参数，分别用于描述反映保温砂浆在稳定和周期性不稳定传热状态时的保温性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MPC高效复合保温砂浆性能及其应用摘要：近年来，南京中环国际广场、哈尔滨经纬360度双子星大厦、济南奥体中心、北京央视新址附属文化中心、上海胶州教师公寓、沈阳皇朝万鑫大厦等相继发生建筑外保温材料火灾，造成严重人员伤亡和财产损失，建筑易燃可燃外保温材料已成为一类新的火灾隐患，由此引发的火灾已呈多发势头。
为遏制此类火灾事故的发生，国家公消2011 65号文明确规定所有外墙保温材料全部采用A 级防火材料，MPC作为一种新型A级防火保温材料的出现满足了防火保温的要求，本文就MPC的使用范围及各施工环境的技术要求及产品在施工过程中的注意事项和大家共同学习分享。
关键词：MPC；施工工艺；保温砂浆Abstract: in recent years, nanjing central international plaza, Harbin longitude 360 degrees the twin tower, jinan Olympic sports center, Beijing new CCTV affiliated cultural center, Shanghai, shenyang royal JiaoZhou teachers apartment building etc kaiyuan ensued building exterior insulation material fire, cause serious casualties and property losses, building the flammable flammable heat preservation material has become a new class of a fire hazard, which caused the fire has a multiple momentum. In order to curb such fire accident, countries and 2011 # 65 civilization away that all provisions of exterior wall thermal insulation material all adopt the level A fire materials, the MPC as A new level A fire prevention heat preservation material appeared satisfied the requirements of fire prevention heat preservation, the scope of application of the MPC and construction environment the technical requirements of the product and in the construction process of note and we are studying together to share.Keywords: MPC; The construction technology; Insulation mortar近年来建筑火灾频发，造成严重人员伤亡和财产损失，究其火灾发生原因大部分都是外墙保温材料引起，因此国家发布规定，所有外墙保温材料必须达到A 级防火要求，MPC高效复合保温砂浆作为一种新型保温材料，能够达到A级防火要求，以下就MPC产品性能、产品施工范围、施工工艺及施工中注意事项做一论述。
一、产品性能MPC高效复合保温砂浆是一种新型节能保温材料，根据公安部发的65号文的要求，外墙保温材料必须达到A1级防火性能，因此成为挤塑板、聚苯板等的替代产品，是外墙节能保温的推广材料，它具有几大优点：强度高、性价比高、可塑性好、工艺简单、防火性能高。
二、产品施工范围及施工工艺要求1、混凝土内墙第一道工序：混凝土内墙面抹灰时，应首先把墙面清理干净。
如污垢、隔离剂等，如出现油腻用汽油或稀料清理；第二道工序：混凝土墙面需提前一天分2次浇水湿润，抹灰前必须再次洒水湿润。
第三道工序：混凝土墙面与保温砂浆结合部位需刮水泥浆，水泥浆配比3:1 （3份水泥1份砂子），应注意沙子需过筛，沙子粒径不超过0.2公分，水泥浆搅拌成糊状，搅拌均匀方可使用；第四道工序：在墙面保持一定水分情况下，把水泥浆抹入墙面，面积不宜过大，约4平米；第五道工序：将搅拌好的保温砂浆抹入水泥浆面层，抹好的保温砂浆严禁来回搓动，避免破坏保温材料成分，影响保温效果，容易导致出现裂纹、空鼓现象；如设计厚度大于1.5公分时，抹灰厚度不超过0.8公分，如设计厚度小于1.5公分时，底层抹灰厚度不超过0.5公分；第六道工序：底层抹灰时间和面层抹灰应间隔24小时，如设计厚度小于1.5公分时，底层抹灰时间和面层抹灰时间间隔24小时；面层抹灰时，在底层含有一定含水率情况下可以使用刮杠找平，找平后迅速用铁抹子或木抹子找平，用铁抹子收光，不宜来回赶压，不要强压光。
2、混凝土外墙第一道工序：混凝土外墙面抹灰时，应首先把墙面清理干净。
如污垢、隔离剂等。
如出现油腻，用汽油或稀料清理；第二道工序：混凝土墙面需提前1天分2次浇水湿润，抹灰前必须再次洒水湿润；第三道工序：混凝土墙面与保温砂浆结合部位需刮水泥浆。
水泥浆配比3:1 （3份水泥1份砂子），应注意沙子需过筛，沙子粒径不超过0.2公分。
水泥浆搅拌成糊状，搅拌均匀方可使用；第四道工序：在墙面保持一定水分情况下，把水泥浆抹入墙面，面积不宜过大，约4平米；第五道工序：将搅拌好的保温砂浆抹入水泥浆面层，抹好的保温砂浆严禁来回搓动，避免破坏保温材料成分，影响保温效果，容易导致出现裂纹、空鼓现象；第六道工序：24小时后进行中层抹灰，中层抹灰厚度不宜超过2公分。
如中层抹灰分多次进行时，每次抹灰间隔时间要求大于24小时；第七道工序：面层抹灰时，如按设计要求需增加分隔条，应先把分隔条用1：1水泥浆嵌入墙面，厚度不超过1公分。
除保证垂直平整度外，应注意面层砂浆均匀压实。
无论中层抹灰或面层抹灰，在墙面有一定含水率情况下可以使用刮杠简单刮平。
外墙装饰面为面砖时，需将面层轻微搓成麻面。
外墙装饰为其他面层，应收光，不要压光。
所有保温砂浆面层，均不允许强压。
3、加气块内墙第一道工序：加气块内墙面抹灰时，应首先把墙面清理干净。
如污垢、隔离剂等。
如出现油腻，用汽油或稀料清理；第二道工序：加气块墙面需提前1天分4次浇水湿润，吃水深度为两公分，抹灰前必须再次洒水湿润；第三道工序：加气块墙面与保温砂浆结合部位需刮水泥浆。
水泥浆配比3:1 （3份水泥1份砂子），应注意沙子需过筛，沙子粒径不超过0.2公分。
水泥浆搅拌成糊状，搅拌均匀方可使用；第四道工序：在墙面保持一定水分情况下，把水泥浆抹入墙面，可做拉毛处理，也可做滚浆处理。
面积不宜过大，约4平米；第五道工序：将搅拌好的保温砂浆抹入水泥浆面层，抹好的保温砂浆严禁来回搓动，避免破坏保温材料成分，影响保温效果，容易导致出现裂纹、空鼓现象。
如设计厚度大于1.5公分时，抹灰厚度不超过0.8公分。
如设计厚度小于1.5公分时，底层抹灰厚度不超过0.5公分；第六道工序：底层抹灰时间和面层抹灰应间隔24小时。
如设计厚度小于1.5公分时，底层抹灰时间和面层抹灰间隔24小时；面层抹灰时，在底层含有一定的含水率情况下可以使用刮杠找平，找平后迅速用铁抹子或木抹子找平，用铁抹子收光，不宜来回赶压，不要强压光。
4、加气块外墙第一道工序：加气块外墙面抹灰时，应首先把墙面清理干净。
如污垢、隔离剂等。
如出现油腻，用汽油或稀料清理；第二道工序：加气块墙面需提前1天分4次浇水湿润，吃水深度为两公分，抹灰前必须再次洒水湿润；第三道工序：加气块外墙面与保温砂浆结合部位需刮水泥浆。
水泥浆配比3:1 （3份水泥1份砂子），应注意沙子需过筛，沙子粒径不超过0.2公分。
水泥浆搅拌成糊状，搅拌均匀方可使用；第四道工序：在墙面保持一定水分情况下，把水泥浆抹入墙面，可做拉毛处理，也可做滚浆处理。
面积不宜过大，约4平米；第五道工序：将搅拌好的保温砂浆抹入水泥浆面层，抹好的保温砂浆严禁来回搓动，避免破坏保温材料成分，影响保温效果，容易导致出现裂纹、空鼓现象；第六道工序：24小时后进行中层抹灰，中层抹灰厚度不宜超过2公分。
如中层抹灰分多次进行时，每次抹灰间隔要求大于24小时；第七道工序：面层抹灰时，如按设计要求需增加分隔条，应先把分隔条用1：1水泥浆嵌入墙面，厚度不超过1公分。
除保证垂直平整度外，应注意面层砂浆均匀压实。
无论中层抹灰或面层抹灰，在墙面有一定含水率情况下可以使用刮杠简单刮平。
外墙装饰面为面砖时，需将面层轻微搓成麻面。
外墙装饰为其他面层，应收光，不要压光。
所有保温砂浆面层，均不允许强压；5、砖混内墙第一道工序：砖混内墙面抹灰时，应首先把墙面清理干净。
如污垢、隔离剂等。
如出现油腻，用汽油或稀料清理。
砖混墙面需提前1天分2次浇水湿润，抹灰前必须再次洒水湿润；第二道工序：搅拌好的保温砂浆抹灰厚度不宜超过0.8公分。
保温砂浆不宜来回搓动，避免破坏保温材料成分，影响保温效果，容易导致出现裂纹、空鼓现象。
6、砖混外墙第一道工序：砖混外墙面抹灰时，应首先把墙面清理干净。
如污垢、隔离剂等。
如出现油腻，用汽油或稀料清理。
砖混墙面需提前1天分2次浇水湿润，抹灰前必须再次洒水湿润；第二道工序：搅拌好的保温砂浆抹灰厚度不宜超过1.5公分。
保温砂浆上墙后，不要来回搓动，避免破坏保温材料成分，影响保温效果，容易导致出现裂纹、空鼓现象。
24小时后进行中层抹灰，中层抹灰厚度不宜超过2公分；第三道工序：面层抹灰时，如按设计要求需增加分隔条，应先把分隔条用1：1水泥浆嵌入墙面，厚度不超过1公分。
除保证垂直平整度外，应注意面层砂浆均匀压实。
外墙装饰面为面砖时，需将面层轻微搓成麻面，无论中层抹灰或面层抹灰墙面有一定含水率情况下可以使用刮杠简单刮平。
外墙装饰为其他面层，应收光，不要压光。
所有保温砂浆面层，均不允许强压；三、其它注意事项1、保温砂浆进入施工现场需摆放整齐，预防被雨水淋湿，地面要架空，干粉料应储存于阴凉干燥通风的仓库内；2、保温砂浆包装袋，应从缝线处打开，倒料完成后，空袋子应现场摆放整齐；3、砂浆搅拌设备必须采用滚桶式搅拌机搅拌，严禁使用强制搅拌机进行搅拌；4、保温砂浆搅拌时间为4分钟左右，砂浆与水的重量比约为1：1.1，水灰比随气温变化自行掌握和易性；5、搅拌好的砂浆要在2小时内用完，超过两小时的砂浆与新搅拌的砂浆可掺合使用，旧砂浆掺加量不超过10%；6、基层刮浆使用的水泥标号宜采用325#或425#硅酸盐水泥；7、当墙面设计需安装钢网或玻纤网时，应注意按规范施工；8、本产品现场施工时，严禁与其它任何材料掺和使用。
