电加热器维护修规程1
低压加热器检修规程
低压加热器检修规程低压加热器是工业生产中常用的设备，它重要用于加热各种流体。
为确保低压加热器的正常运行，需要定期进行检修和维护。
为此，本文将认真介绍低压加热器的检修规程。
一、检查低压加热器的外观首先，需要对低压加热器的外观进行检查。
检查内容包括：1.低压加热器是否有变形或破损的现象，假如有，需要适时更换或修补。
2.低压加热器的管道是否有漏水或漏气的情况，假如有需要适时排出。
3.检查低压加热器的密封性能是否良好。
4.检查低压加热器的支撑架是否稳固。
二、检查低压加热器的热交换器热交换器是低压加热器最紧要的构成部分，因此需要特别注意检查。
检查内容包括：1.检查热交换器内部的污垢情况，假如有积垢就需要清洗。
2.检查热交换器板片之间的间距是否均匀，是否有变形或磨损的现象，假如有需要适时更换。
3.检查热交换器的管道是否漏水或漏气。
4.检查热交换器的密封性，并进行必要的维护。
三、检查低压加热器的掌控阀门低压加热器的掌控阀门是保证设备正常运行的关键之一，因此需要定期检查。
检查内容包括：1.检查掌控阀门的开启和关闭是否快捷。
2.检查掌控阀门的密封性能。
3.检查掌控阀门是否有异响和异味。
4.检查掌控阀门的位置是否正确。
四、检查低压加热器的电气设备低压加热器的电气设备是设备正常运行的必要条件之一，因此需要定期检查。
检查内容包括：1.检查电缆线是否磨损或老化，假如有需要适时更换。
2.检查电机运行是否正常，如有异常需要适时调整。
3.检查电气设备的接线是否稳固，是否有松动。
4.检查电气设备是否有漏电的现象。
五、检查低压加热器的安全阀安全阀是低压加热器的紧要保护装置，它能在超压的情况下自动释放压力，保障设备和人身安全。
检查内容包括：1.检查安全阀的安装位置是否合适，并且固定是否坚固。
2.检查安全阀启闭是否快捷，能否正常释放压力。
3.检查安全阀的调整压力是否合理。
4.检查安全阀是否有漏气的现象。
六、低压加热器的工作试验在检查后需要进行低压加热器的工作试验，确保设备正常运行。
电加热器安全使用管理规定范文（4篇）
电加热器安全使用管理规定范文第一章总则第一条为了保障电加热器的安全使用，防止事故的发生，根据相关法律法规和规范要求，制定本规定。
第二条本规定适用于所有使用电加热器的单位和个人。
第三条电加热器的定义：指使用电能作为能源，通过电热效应将电能转化为热能的设备。
第四条电加热器的安全使用要求：使用单位和个人要严格按照电加热器的操作说明和相关规定进行使用，确保设备安全可靠，防止安全事故的发生。
第二章电加热器的选购与验收第五条电加热器的选购应当符合以下要求：（一）应当选择具有国家强制性产品认证的产品。
（二）应当根据使用环境和需求选择适当功率、规格和种类的电加热器。
（三）对于生产制造企业的电加热器，应当查验生产企业的资质和信誉，选择正规企业的产品。
第六条电加热器的验收应当执行以下程序：（一）检查产品的合格证明文件、说明书和标示是否齐全。
（二）检查产品是否完好无损，并检查产品的安装是否符合要求。
（三）检查产品的电气性能、外观质量是否符合要求。
（四）进行产品的试验运行，验证产品的工作状态和性能指标。
第三章电加热器的安装与使用第七条电加热器的安装位置应当符合以下要求：（一）距离易燃物、易爆物和危险化学品等有害物质的储存、使用场所保持一定的安全距离。
（二）距离易燃物、易爆物和危险化学品等有害物质储存容器的贮存体的安全距离应当按照相关规定执行。
（三）在使用过程中，应当保障电加热器的通风、散热条件，避免长时间超负荷运行。
第八条电加热器的使用应当按照以下要求执行：（一）使用电加热器前，应当检查电加热器的工作状态、电源接线、控制装置等是否正常。
（二）使用过程中，应当随时检查电加热器的工作情况，发现异常应及时停止使用并进行排除故障。
（三）禁止在电加热器上堆放物品，以免堵塞通风口，影响散热。
（四）禁止将电加热器放置在易燃物品旁边，以免引起火灾。
（五）使用过程中应当注意防止电加热器受水、油等物质的侵蚀，避免发生漏电、短路等安全事故。
电加热器维护保养检修规程
电加热器维护保养检修规程（ISO9001-2015/ISO45001-2018）1.0检查与准备1.1根据维护保养计划需要下达工单后开始相关工作。
1.2上报调度人员并填写PPS维检修作业计划，经同意后开展相关工作。
1.3工器具及备品备件2.0操作2.1入冬前检查维护（秋检时进行）2.1.1 防爆电加热器（见下图）是由安装底座、容器壳体、介质进出接口、排污口、导热油膨胀箱、液位检查口、防爆接线盒、电缆进出口等组成。
2.1.1检查是否已将膨胀箱排气口的压盖去掉，使膨胀箱与外界畅通。
（注：如此呼吸口被堵死，膨胀箱压力随温度增高，会有严重后果）。
2.1.2检查膨胀箱内油位是否正常。
（出厂时已将导热油加至最高液位处）2.1.3定期进行接地检测，以防仪表接地不良，触电。
在撬座两对角端各设有一个M12接地汇集端子，应做可靠接地连接。
起动前应使用500V摇表检测电加热器电源接线端子对地绝缘电阻≥20MΩ（大于1.0 M Ω可使用）。
2.1.4定期对电路进行维检，防止电源连接线漏电，触电和引发火灾。
认真检查电缆绝缘情况，检查电源电压是否正常，复验电气接线是否准确。
2.1.5本加热器为换热结构，壳程为天然气介质，管程为导热油和加热芯体，共设有18根换热管，每根换热管内装有1根加热芯体（每根芯体的功率为3~7kw），各根独立安装于前管板上，如更换或检修加热芯体时，可先拆下防爆接线盒及隔热段外壳，放净导热油，即可将已坏的加热芯体独自抽出壳体进行更换。
下图为18根加热管防爆接线盒。
电加热器控制柜图如下3.0操作后的检查4.0风险提示5.0常见故障及处理方法电加热器如发现三相电流与开机时的原始数据有了较大变化，即产生了大的偏相电流时，说明有个别的加热元件发生了断路，可在停电后打开上盖，拆开接线板，首先目测检查各线头是否有断头现象，如没有断头现象，可逐棵将螺栓卸下，用电阻箱检查各电热元件的阻值是否正常（R=8.712Ω）如无阻值者，即发生了断裂现象，然后用摇表检查该加热元件是否有通路。

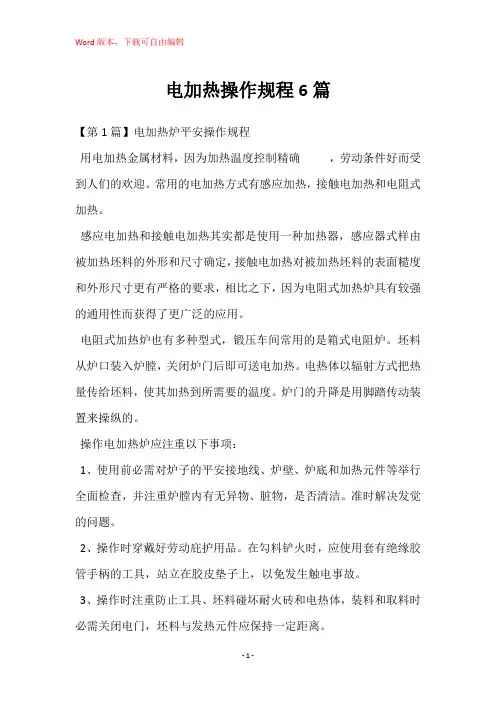

电加热操作规程6篇
电加热操作规程6篇【第1篇】电加热炉平安操作规程用电加热金属材料，因为加热温度控制精确，劳动条件好而受到人们的欢迎。
常用的电加热方式有感应加热，接触电加热和电阻式加热。
感应电加热和接触电加热其实都是使用一种加热器，感应器式样由被加热坯料的外形和尺寸确定，接触电加热对被加热坯料的表面糙度和外形尺寸更有严格的要求，相比之下，因为电阻式加热炉具有较强的通用性而获得了更广泛的应用。
电阻式加热炉也有多种型式，锻压车间常用的是箱式电阻炉。
坯料从炉口装入炉膛，关闭炉门后即可送电加热。
电热体以辐射方式把热量传给坯料，使其加热到所需要的温度。
炉门的升降是用脚踏传动装置来操纵的。
操作电加热炉应注重以下事项：1、使用前必需对炉子的平安接地线、炉壁、炉底和加热元件等举行全面检查，并注重炉膛内有无异物、脏物，是否清洁。
准时解决发觉的问题。
2、操作时穿戴好劳动庇护用品。
在勾料铲火时，应使用套有绝缘胶管手柄的工具，站立在胶皮垫子上，以免发生触电事故。
3、操作时注重防止工具、坯料碰坏耐火砖和电热体，装料和取料时必需关闭电门，坯料与发热元件应保持一定距离。
4、控温仪表及控制盘应常常检查，以免因"跑温'而烧坏电热体，不允许超过炉子所规定的极限温度。
当电炉的控制仪表和电偶发生故障或炉温、功率不符合要求时，应与有关人员联系，不得擅自举行调节和维修。
5、装料或捞料时必需关闭电门，切断电源。
要当心不使锻件和工具遇到电偶、加热元件和炉膛。
6、装料时要注重放到炉膛的温度合格区，保温时光不足，不允许开锻。
7、炉中不许放入带水的工件或其他有害杂物。
8、装大而重的工件，要用吊车运到与炉门齐平的工作台上，再推入炉膛。
9、取工件时严禁将手伸入炉内，应先用铁钩将工件捞出，放在炉门口的平台上，然后使用工具取走。
10、炉子停止使用时，应关闭炉门，禁止用冷空气来降低炉温，以免影响加热元件的使用寿命。
【第2篇】油井电加热装置操作规程1 范围1.1 本标准规定了油井电加热装置的操作规程。
电加热器操作规程
电加热器操作规程
1、合上电源总开关
2、合上控制电源开关，再合上控制投入开关。
3、按SET键温控仪显示屏出现PV时，此时进入温度值设点状态。
按SET键5秒内放手，温控仪显示屏出现SL时，设定下限温度值，在下限设定状态时，可以通过按◆键（改变小数点位置），按▲▼键在量程范围以内改变温度值大小，确定具体上限温度值的大小。
4、按SET键超过5秒后放手，温控仪显示屏出现SL时，设定上限温度值，在上限设定状态时，可以通过按◆键（改变小数点位置），按▲▼键在量程范围以内改变温度值大小，确定具体上限温度值的大小。
5、设定上、下限值完成后，按SET键回到正常运行状态。
此时温控仪显示屏出现当前加热器测定温
度值。
6、温度设定完成。
7、如果加热器温度低于下限设定温度值时，加热器全功率运行；如果加热器温度高于下限温度设定值而低于上限温度设定值时，加热器半功率运行。
备注：
1、在电源正常情况时，如果合上所有开关后，加热器不工作，检查控制保险是否是好的。
2、上下限温度值设定时，下限温度设定值切忌不能高于上限温度设定值。
3、如果上、下限温度设定成功后，温控仪显示屏温度无变化时，可能是温度探头坏。
4、关井时断开控制投入开关，控制电源开关，再断开电源总开关。
高压电加热器安全操作及保养规程
高压电加热器安全操作及保养规程前言高压电加热器是一种安全性能比较高的加热器，但如果未正确操作和保养它，仍会发生意外事故。
因此，本文档将从安全操作和保养两个方面介绍高压电加热器。
安全操作设备安装1.在安装高压电加热器时，应按照说明书要求放置设备，保证插头与插座稳定可靠连接。
2.在电缆延长线上不得开故障断路器，应限制电源模块工作环境的最高温度。
3.请勿使用已损坏或破损的电源线或插头。
操作方式1.在打开高压电加热器时，请务必按照设备说明书要求操作。
2.高压电加热器在使用前需要预热，等待预热指示灯熄灭后方可使用。
3.使用过程中不要把手伸进高压电加热器内部，以免触电。
4.高压电加热器使用完毕后，应关闭设备电源，并等待其自行冷却。
注意事项1.不得在高压电加热器上堆放物品，以免遮挡散热孔。
2.高压电加热器不得受到水或潮湿环境的影响。
3.请勿在电源模块上加热液体或其他液体。
4.使用过程中，如发生异响或其他异常情况，请立即停止使用，并联系售后服务。
5.勿将高压电加热器外部表面插入物品或使用清洁剂擦拭。
保养规程日常维护1.在使用高压电加热器前，请检查设备是否正常，如有故障请先排除故障后再使用。
2.在使用完毕后，请关闭电源，等待设备自行冷却。
3.请勿用粗布或带有砂粒的清洁布擦拭高压电加热器的外壳和控制面板。
4.每周应对高压电加热器外壳进行擦拭和清洁，避免积尘。
定期检查1.每三个月检查散热孔是否有积尘，如有积尘可用吸尘器将其清理干净。
2.每六个月需要对高压电加热器内部进行检查和清洁。
3.每年对高压电加热器进行技术维护和保养，如更换易损部件等。
禁止操作1.不得任意拆卸、修理和更换未经授权的零配件。
2.避免撞击设备，以免设备外壳变形或内部元器件损坏。
结论通过本文档，我们可以了解到高压电加热器的安全操作和保养规程，只有正确的操作和保养才能保证其正常运行，避免意外事故的发生。
电加热器安全使用管理规定
电加热器安全使用管理规定电加热器是现代生活中常用的一种电器，可以为人们带来便利和舒适。
但是，假如使用不当，可能会导致意外事故。
因此，订立一个全面的安全使用管理规定，是特别必要的。
本文规定的内容重要包括电加热器的选择、使用、维护和紧急处理等方面。
一、电加热器的选择1.选择事先经过认证的产品，避开购买过于便宜的不知名品牌电加热器。
2.选择具有防倾斜保护和过热保护功能的电加热器。
3.选择符合自身需求的电加热器，比如大功率电加热器不适合用于小空间，小功率电加热器在大空间中则无法充足需求。
二、电加热器的安装和使用1.电源线和插头必需符合标准，不能使用老化、损坏或者质量不过关的电线和插头。
2.电加热器的使用不能超过指定功率，不能使用在环境温度过高或者过低的条件下。
使用过程中，必需保证通风良好，防止发生缺氧事故。
3.使用电加热器时要注意放置位置、地面是否平稳、电加热器是否稳定，假如需要移动电加热器，必需先断电。
4.家庭中，儿童不能使用电加热器，小动物以及其他小物品都不能放在电加热器相近，防止过热引起火灾。
三、电加热器的日常维护1.定期清洁电加热器表面，避开泥土、沙子或其他杂质积聚在设备上。
2.避开水、油或其他液体溅在电加热器上，否则会导致触电、发生火灾或者爆炸。
3.假如发觉电加热器有损坏或提示声音，不能再使用，必需停止使用并咨询专业技术人员进行检查维护和修理。
四、电加热器安全事故应急处理1.发觉异味时，必需立刻关闭电加热器，断开电源，打开门窗通风，假如情况严重应呼叫消防人员。
2.电加热器开火时，不能使用水进行灭火，应当使用灭火器和毛巾等物质。
3.假如发生触电事故，必需立刻断电并进行心肺复苏。
4.电加热器发生故障时，除了停止使用外，不要私自拆卸，必需寻求专业技术人员的帮忙。
综上所述，电加热器是一种特别应用的电器，但是，它也存在着潜在的不安全性，因此进行安全使用管理是至关紧要的。
除此之外，我们还应当加强对电加热器的认知，并引导家庭成员合理使用电加热器，避开引发安全事故。
电热设备使用安全与维护保养手册
电热设备使用安全与维护保养手册第一章：电热设备概述 (2)1.1 电热设备分类 (2)1.1.1 电热器 (2)1.1.2 热泵 (3)1.2 电热设备应用领域 (3)1.2.1 家居生活 (3)1.2.2 工业生产 (3)1.2.3 医疗卫生 (3)1.2.4 农业生产 (3)1.2.5 科研实验 (3)第二章：电热设备选购与安装 (3)2.1 电热设备选购要点 (3)2.2 电热设备安装方法 (4)2.3 安装注意事项 (4)第三章：电热设备使用安全操作 (5)3.1 使用前的准备工作 (5)3.2 正确操作方法 (5)3.3 使用过程中的注意事项 (5)第四章：电热设备维护保养基本知识 (6)4.1 维护保养的重要性 (6)4.2 维护保养的基本原则 (6)4.3 维护保养的周期和方法 (6)4.3.1 维护保养周期 (6)4.3.2 维护保养方法 (7)第五章：电热设备清洁与保养 (7)5.1 清洁方法与步骤 (7)5.2 保养措施与操作 (8)5.3 清洁与保养注意事项 (8)第六章：电热设备故障分析与处理 (8)6.1 常见故障类型 (8)6.2 故障原因分析 (9)6.3 故障处理方法 (9)第七章：电热设备节能措施 (10)7.1 节能原理 (10)7.2 节能措施 (10)7.3 节能效果评估 (10)第八章：电热设备安全防护 (11)8.1 安全防护装置 (11)8.1.1 电热设备的保护装置 (11)8.1.2 保护装置的选择原则 (11)8.2 安全防护措施 (11)8.2.1 人员防护 (11)8.2.2 设备防护 (11)8.3 应急处理方法 (12)8.3.1 漏电情况下的应急处理 (12)8.3.2 设备故障情况下的应急处理 (12)8.3.3 火灾情况下的应急处理 (12)第九章：电热设备环境适应性 (12)9.1 环境因素对设备的影响 (12)9.2 环境适应性改进措施 (13)9.3 环境适应性评价 (13)第十章：电热设备操作人员培训 (14)10.1 培训内容与方法 (14)10.1.1 培训内容 (14)10.1.2 培训方法 (14)10.2 培训效果评估 (14)10.2.1 评估方法 (14)10.2.2 评估标准 (15)10.3 培训制度与考核 (15)10.3.1 培训制度 (15)10.3.2 考核制度 (15)第十一章：电热设备管理制度 (15)11.1 设备管理制度概述 (15)11.2 管理制度制定与实施 (16)11.3 管理制度修订与优化 (16)第十二章：电热设备发展趋势与展望 (17)12.1 电热设备技术发展趋势 (17)12.2 行业应用前景 (17)12.3 市场发展展望 (18)第一章：电热设备概述1.1 电热设备分类电热设备，作为一种将电能转换为热能的装置，在现代生活和工业生产中扮演着重要角色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新能源分公司机动部
电加热器
维护检修规程
批准：审核：编制：
2010年6月
目录
1总则 (3)
2电加热器操作说明 (3)
400KW氮气加热器操作说明 (3)
400KW导热油加热器操作说明 (4)
5KW HCL加热器操作说明 (5)
3 常见故障和处理方法 (7)
4 维修步骤及数据 (8)
1 总则
1．1 主题内容与适用范围
1．1．1 本规程规定了电加热器的操作说明及运行、维护与故障处理。
1．1．2本规程适用于电加热器。
2 电加热器操作说明
400KW氮气加热器操作说明（位号：HT-12039）
2.1.1 电加热器系统说明
1)电加热器为电阻性加热，外观形式为法兰式电加热器。
2)电加热器由两台加热器（240kW 和160kW）上下串联卧式安装，安装
形式为支腿安装，240kW 电加热器均分为3 组，每组功率80kW,160kW
电加热器均分为3组，每组功率,采用“△”接法。
3)通过对电加热器的供电，使其发热，从而加热容器内的流动的介质，
并使介质在出口处达到设定的温度值。
4)电加热器由温控表ST1 实现温度控制，ST1 采集出口温度信号后，经
PID 控制后，输出一4-20mA 的调功信号于S CR 触发模块，从而控制加
热器的输出功率，可以实现输出0-400kW 的无级调功。
5)温度报警仪表S T2 检测加热器内部的6路温度，当由于流量过低或无流
量等原因，加热器出现干烧情况，此时内部任意一点温度超过仪表内
的超温设定值则控制回路报警并自锁，并伴有报警指示灯。
此后必须
通过人工进行复位，加热器才可重新启动。
6)系统设有压力报警连锁系统，控制柜的运行与用户的系统压力进行连
锁，连锁信号由D CS 提供，只有在介质压力在正常情况下，加热器才允
许启动。
7)加热器再运行过程中，当S CR 由于可控硅内部超温，过流或缺相等故障
发生时，加热器将被切断，并有报警信号去D CS。
8)系统统设有多个连锁，可与其他设备进行连锁使用，不用请短接。
2.1.2 配电盘的操作
1)检查确保各线路可靠连接。
2)合上总断路器QF11及隔离开关HS1，系统得电处于可运行状态。
3)确保各连锁点均符合要求，面板急停按钮处于正常状态。
4)当加热器发生超温报警时，控制回路报警并自锁，并伴有报警指示灯。
此后必须通过人工进行复位，加热器才可重新启动。
5)DCS连锁的压力报警，当发生报警（触点断开），加热器关闭，当恢复
正常则加热器自动启动。
6)加热器的启动停止可以通过DCS或现场防爆操作柱同时进行操作。
7)加热器不用时，请断开主断路器。
8)系统由温控表S T1 实现主控，按加热器面板上的S A1，则加热器启动，
接触器吸合，同时ST1 输出4-20mA 功率信号对加热器进行调功，要停止加热器则按S B1.为方便用户现场操作，控制柜面板上设有一急停按钮S C1,当该按钮在弹出位置，加热器无法启动。
400KW导热油加热器操作说明(HT-12060,HT-51521/52521)
2.2.1电加热器系统说明
1)电加热器为电阻性加热，外观形式为法兰式电加热器。
2)电加热器由为卧式安装，安装形式为支腿安装，400kW 电加热器均分
为8组，每组功率50kW,采用“△”接法。
3)通过对电加热器的供电，使其发热，从而加热容器内的流动的介质，
并使介质在出口处达到设定的温度值。
4)电加热器由温控表ST1 实现温度控制，ST1 采集出口温度信号后，经
PID 控制后，输出一4-20mA 的调功信号于SCR 触发模块，从而控制加热器的输出功率，可以实现输出0-400kW 的无级调功。
5)温度报警仪表ST2 检测加热器内部的2 路温度，当由于流量过低或无
流量等原因，加热器出现干烧情况，此时内部任意一点温度超过仪表内的超温设定值则控制回路报警并自锁，并伴有报警指示灯。
此后必须通过人工进行复位，加热器才可重新启动。
6)系统设有低流量报警连锁系统，控制柜的运行与用户的系统流量进
行连锁，连锁信号由D CS 提供，只有在介质流量在正常情况下，加热器才允许启动。
7)加热器再运行过程中，当SCR 由于可控硅内部超温，过流或缺相等故
障发生时，加热器将被切断，并有报警信号去D CS。
8)系统统设有多个连锁，可与其他设备进行连锁使用，不用请短接。
2.2.2 配电盘的操作
1)检查确保各线路可靠连接。
2)合上总断路器QF11及隔离开关HS1，系统得电处于可运行状态。
3)确保各连锁点均符合要求，面板急停按钮处于正常状态。
4)系统由温控表ST1 实现主控，按加热器面板上的SA1，则加热器启
动，接触器吸合，同时ST1 输出4-20mA 功率信号对加热器进行调功，要停止加热器则按S B1.为方便用户现场操作，控制柜面板上设有一急停按钮SC1，当该按钮在弹出位置（断开），加热器无法启动。
5)当加热器发生超温报警时，控制回路报警并自锁，并伴有报警指
示灯。
此后必须通过人工进行复位，加热器才可重新启动。
6)DCS连锁的低流量报警，当发生报警（触点断开），加热器关闭，当
恢复正常则加热器自动启动。
7)加热器的启动停止可以通过DCS或现场防爆操作柱同时进行操作。
8)加热器不用时，请断开主断路器。
5KW HCL加热器操作说明(HT-51416/52416)
2.3.1 电加热器系统说明
1)电加热器为电阻性加热，外观形式为法兰式电加热器。
2)电加热器由为卧式安装，安装形式为支腿安装，5kW 电加热器为单
独 1 组，采用“△”接法。
3)通过对电加热器的供电，使其发热，从而加热容器内的流动的介
质，并使介质在出口处达到设定的温度值。
4)电加热器由温控表S T11（ST12）实现温度控制，ST11（ST12）采集
出口温度信号后，经P ID 控制后，输出一4-20mA 的调功信号于S CR 触发模块，从而控制加热器的输出功率，可以实现输出0-5kW 的无级调功。
5)温度报警仪表S T12（ST22）检测加热器内部的1路温度，当由于流
量过低或无流量等原因，加热器出现干烧情况，此时该点温度超过仪表内的超温设定值则控制回路报警并自锁，并伴有报警指示灯。
此后必须通过人工进行复位，加热器才可才可重新启动。
6)系统设有压力报警连锁系统，控制柜的运行与用户的系统压力进行
连锁，连锁信号由D CS 提供，只有在介质压力在正常情况下，加热器才允许启动。
7)加热器再运行过程中，当SCR 由于可控硅内部超温，过流或缺相
等故障
发生时，加热器将被切断，并有报警信号去D CS。
8)系统统设有多个连锁，可与其他设备进行连锁使用，不用请短接。
2.3.2配电盘的操作
1)检查确保各线路可靠连接。
2)合上总断路器QF,QF1,QF2及隔离开关HS1，系统得电处于可运行状
态。
3)确保各连锁点均符合要求，面板急停按钮处于正常状态。
4)系统由温控表S T11（ST12）实现主控，按加热器面板上的S A11（SA21），
则加热器启动，接触器吸合，同时ST11（ST12）输出4-20mA 功率信号对加热器进行调功，要停止加热器则按SB11（SB21）.为方便用户现场操作，控制柜面板上设有一急停按钮S C11（SC21），当该按钮在弹出位置（断开），加热器无法启动。
5)当加热器发生超温报警时，控制回路报警并自锁，并伴有报警指示
灯。
此后必须通过人工进行复位，加热器才可重新启动。
6)DCS连锁的压力报警，当发生报警（触点断开），加热器关闭，当恢
复正常则加热器自动启动。
7)加热器的启动停止可以通过DCS或现场防爆操作柱同时进行操作。
8)加热器不用时，请断开主断路器。
3 常见故障与处理方法
以下步骤进行之前，请务必确定配电盘已经处于断电状态。
电加热器:用兆欧表测量配电盘每组电加热器组U,V,W 与P E 接线端，记录绝缘电阻值, 保证冷态电阻不低于2MΩ。
用万用表测量配电盘每组电加热器U,V,W 相间电阻值,保证满足以下范围:
设备位号：HT-12039 ～Ω(240kW);
～Ω(160kW);
设备位号：HT-12060 ～Ω;
设备位号：HT-51416/52416 ～Ω; 设备位号：
HT-51521/52521 ～Ω;
测温元件：外壳没有破损
接线盒
1)电缆密封接头应可靠密封，目测应没有明显连接空隙。
2)外壳没有破损。
控制柜
1)指示灯显示均正常。
2)可控硅调功均正常。
3)接触器吸合释放均正常。
4)连接导线没有老化及破损。
注意事项
1)在接线时，请将加热器及控制盘可靠接地，并检查各接头螺栓是否紧
固。
2)使用时，如果加热器内无介质或介质不流动，加热器严禁投入运行，
防止烧坏电加热器。
3)控制柜内不允许留有杂物，请清理后再启动加热器。
4)在电加热器第一次投入运行时，应有操作人员在场。
5)加热器长期停用时，请断开所有断路器。
6)在不明白温控表参数作用的情况下，用户请勿修改内部参数。
11。
