地形测量ppt教学课件
首曲线—按基本等高距描绘的等高线（0.15mm) 计曲线 — 为了便于计数每隔4条首曲线加粗一根
等高线并注记高程(0.3mm) 间曲线 — 为了较好地表示局部地区地形的细部，
以等高距的一半用长虚线加绘的等高 线(0.15mm) 辅助曲线 — 为了更好地表示局部地区地形的细部， 以任意高程用短虚线加绘的等高线(0.15mm)
1.等高距h
相邻等高线之间的高差，称为等高线间隔或称等高
距，一般用h表示。在同一幅地形图上，各处的等高距
应当相同。(一般按图的比例尺和测区的地形类别选择
基本等高距h的值)
地形类别
2.等高线平距d、地面坡度i
相邻等高线之间的水平距离称为等高线平距，一
般用d表示，它随着地面的起伏情况而改变， h与d的 比值就是地面坡度i 。
城市地形图
1:1000
城市地形图
1:2000
二、地形图的比例尺
地形图上一段直线长度与地面上相应线段 的实际水平长度之比，称为地形图的比例尺。
比例尺=图距/实距
图示比例尺 如下图所示，图示比例尺绘制在数字比例尺的下方，其 作用是便于用分规直接在图上量取直线段的水平距离， 同时还可以抵消在图上量取长度时图纸伸缩影响。
地形图图式是地形图制图学的重要组成部分。 1、有助于“去粗取精”地把地表上最重要的信
息反映到图上去； 2、有助于在有限的图面上多反映一些信息 3、有助于读图 4、有助于美化图面
二、地物符号
ቤተ መጻሕፍቲ ባይዱ
自然地物
地物分类 人工地物
1.比例符号：轮廓较大，形状和大小可以按测图比 例尺缩小，植被，土壤用符号，边界一般用虚线，房 屋可注记结构和层次
矩形分幅—按坐标格网分幅 （大比例尺）
（一）梯形分幅与编号
1:100万地形图的分幅与编号是梯形分幅与编 号的基础.按国际统一规定进行. 1:100万地形图的分幅与编号: 方法 1:50万 1:25万 1:10万地形图的分幅与编号: 方法 1:5万 1:2.5万 1:1万地形图的分幅与编号: 方法 1:5000地形图的分幅与编号: 方法
５）绝壁和悬崖符号
５、 等高线的特性
①同一条等高线上各点的高程都相同; ②等高线是一条闭合曲线,不能中断,如果
不在同一幅图内闭合,则必定跨越邻幅或 许多幅图后闭合; ③等高线只有在绝壁或悬崖才会重合或相交;
④等高线经过山脊或山谷时转变方向,因此, 山脊线和山谷线应与转变方向处的等高线 的切线垂直相交;
i h d
i大,等高线密，山陡：反之,i小,等高线稀，山平缓
坡度一般以百分率表示，向上为正，向下为负。
例如i = +5％，或i = -2％。
等高距越小，用等高线表示的地貌细部就越详 尽；但是，当等高距过小时，图上的等高线过 于密集，将会影响图面的清晰度。
等高距越大，地貌细部表示的越粗略。
3.等高线的种类
50×40
5
40×40
4
1
50×40 0.8 50×50
1
4
50×40 0.2 50×50 0.25
16
50×40 0.05 50×50 0.625
64
矩形分幅与编号
34
1:5000 甲
33
3256
1:500 丙
57
32-56-Ⅰ32-56-Ⅱ
1:1000
32-56 32-56
乙 32-56-Ⅲ-Ⅳ-Ⅰ -Ⅳ-Ⅰ
房屋 草地
竹林 灌木 阔叶林
2.非比例符号
独立符号：具有特殊意义的地物,轮廓较小 时,就采用统一尺寸,用规定的符号来表示。形 状以读图方便为准专门设计符号的定位点：中 心、底线的中点、底线拐点。
3.半比例符号
一些线状地物，中心线位置（长度）按比 例，宽度不按比例。
四、等高线
等高线的概念
等高线是地面上高 程相等的相邻点所连 成的闭合曲线。（光 滑封闭）。水面静止 的湖泊和池塘的水边 线，实际上就是一条 闭合的等高线。
（二）矩形分幅与编号
图幅为矩形： 50cm × 50cm，40cm× 50cm
或 40cm × 40cm，
基本方格： 10cm ×10cm
矩形分幅及面积
比例尺
1:5000 1:2000 1:1000 1:500
50×40分幅
50×50分幅
图幅大小 实地面积 图幅大小 实地面积 1:5000图
cm×cm km² cm×cm km² 所含幅数
32-56
-Ⅳ-Ⅰ
58
32-56-Ⅳ-Ⅲ-Ⅲ
地形图图式
为便于测图和用图，用各种符号将实地 的地物和地貌在图上表示出来，这些符号总 称为地形图图式(GB T20257-2007)。图式 是由国家统一制定的，它是测绘和使用地形 图的重要依据和标准。
地形图图式制定原则：
简明 象形 易于判读地物
地形图图式的作用
⑤在同一幅地形图上,等高线间隔应是相同 的。因此,等高线平距大(等高线疏),表示地 面坡度小(地形平坦)；等高线平距小(等高 线密),表示地面坡度大(地形陡峻) 。
返回
地形图图外注记 一、图名、图号
图名:本幅图的名称 图号:本幅图的编号 二、接图表
东村
803厂 钢厂
21.0 10.8
西保村
仙台镇南 第三小学
４．典型地貌的名称及等高线
地貌是地形图要表 示的重要信息之一。 地貌尽管千姿百态、 错综复杂，但其基本 形态可以归纳为几种 典型地貌：如山头、 山脊、山谷、山坡、 鞍部、洼地、绝壁等
1）山头和洼地
2）山脊和山谷
３）分水线和集水线
４）鞍部
S
S
鞍部：两个山头之间是鞍部 ， 鞍部又是两个山谷的源头。
我国规定1:1万、1:2.5万、1:5万、1:10万、 1:25万 、1:50万、1:100万七种比例尺地 形图为国家基本比例尺地形图。
中比例尺地形图由国家专业测绘部门负 责测绘，目前均用航空摄影测量方法成 图，小比例尺地形图一般由中比例尺地 图缩小编绘而成。
城市和工程建设一般需要大比例尺 地 形 图 ， 其 中 比 例 尺 为 1:500 和 1:1000的地形图一般用平板仪、经纬 仪或全站仪等测绘；
比例尺为1:2000和1:5000的地形图一 般 用 由 1:500 或 1:1000 的 地 形 图 缩 小 编绘而成。
大面积1:500~1:5000的地形图也可以 用航空摄影测量方法成图。
比例尺的选用
三、地形图的分幅与编号
分幅和编号的目的：便于管理和使用
梯形分幅—按经纬线分幅
分幅方法
（中小比例尺)
等高线并注记高程(0.3mm) 间曲线 — 为了较好地表示局部地区地形的细部，
以等高距的一半用长虚线加绘的等高 线(0.15mm) 辅助曲线 — 为了更好地表示局部地区地形的细部， 以任意高程用短虚线加绘的等高线(0.15mm)
1.等高距h
相邻等高线之间的高差，称为等高线间隔或称等高
距，一般用h表示。在同一幅地形图上，各处的等高距
应当相同。(一般按图的比例尺和测区的地形类别选择
基本等高距h的值)
地形类别
2.等高线平距d、地面坡度i
相邻等高线之间的水平距离称为等高线平距，一
般用d表示，它随着地面的起伏情况而改变， h与d的 比值就是地面坡度i 。
城市地形图
1:1000
城市地形图
1:2000
二、地形图的比例尺
地形图上一段直线长度与地面上相应线段 的实际水平长度之比，称为地形图的比例尺。
比例尺=图距/实距
图示比例尺 如下图所示，图示比例尺绘制在数字比例尺的下方，其 作用是便于用分规直接在图上量取直线段的水平距离， 同时还可以抵消在图上量取长度时图纸伸缩影响。
地形图图式是地形图制图学的重要组成部分。 1、有助于“去粗取精”地把地表上最重要的信
息反映到图上去； 2、有助于在有限的图面上多反映一些信息 3、有助于读图 4、有助于美化图面
二、地物符号
ቤተ መጻሕፍቲ ባይዱ
自然地物
地物分类 人工地物
1.比例符号：轮廓较大，形状和大小可以按测图比 例尺缩小，植被，土壤用符号，边界一般用虚线，房 屋可注记结构和层次
矩形分幅—按坐标格网分幅 （大比例尺）
（一）梯形分幅与编号
1:100万地形图的分幅与编号是梯形分幅与编 号的基础.按国际统一规定进行. 1:100万地形图的分幅与编号: 方法 1:50万 1:25万 1:10万地形图的分幅与编号: 方法 1:5万 1:2.5万 1:1万地形图的分幅与编号: 方法 1:5000地形图的分幅与编号: 方法
５）绝壁和悬崖符号
５、 等高线的特性
①同一条等高线上各点的高程都相同; ②等高线是一条闭合曲线,不能中断,如果
不在同一幅图内闭合,则必定跨越邻幅或 许多幅图后闭合; ③等高线只有在绝壁或悬崖才会重合或相交;
④等高线经过山脊或山谷时转变方向,因此, 山脊线和山谷线应与转变方向处的等高线 的切线垂直相交;
i h d
i大,等高线密，山陡：反之,i小,等高线稀，山平缓
坡度一般以百分率表示，向上为正，向下为负。
例如i = +5％，或i = -2％。
等高距越小，用等高线表示的地貌细部就越详 尽；但是，当等高距过小时，图上的等高线过 于密集，将会影响图面的清晰度。
等高距越大，地貌细部表示的越粗略。
3.等高线的种类
50×40
5
40×40
4
1
50×40 0.8 50×50
1
4
50×40 0.2 50×50 0.25
16
50×40 0.05 50×50 0.625
64
矩形分幅与编号
34
1:5000 甲
33
3256
1:500 丙
57
32-56-Ⅰ32-56-Ⅱ
1:1000
32-56 32-56
乙 32-56-Ⅲ-Ⅳ-Ⅰ -Ⅳ-Ⅰ
房屋 草地
竹林 灌木 阔叶林
2.非比例符号
独立符号：具有特殊意义的地物,轮廓较小 时,就采用统一尺寸,用规定的符号来表示。形 状以读图方便为准专门设计符号的定位点：中 心、底线的中点、底线拐点。
3.半比例符号
一些线状地物，中心线位置（长度）按比 例，宽度不按比例。
四、等高线
等高线的概念
等高线是地面上高 程相等的相邻点所连 成的闭合曲线。（光 滑封闭）。水面静止 的湖泊和池塘的水边 线，实际上就是一条 闭合的等高线。
（二）矩形分幅与编号
图幅为矩形： 50cm × 50cm，40cm× 50cm
或 40cm × 40cm，
基本方格： 10cm ×10cm
矩形分幅及面积
比例尺
1:5000 1:2000 1:1000 1:500
50×40分幅
50×50分幅
图幅大小 实地面积 图幅大小 实地面积 1:5000图
cm×cm km² cm×cm km² 所含幅数
32-56
-Ⅳ-Ⅰ
58
32-56-Ⅳ-Ⅲ-Ⅲ
地形图图式
为便于测图和用图，用各种符号将实地 的地物和地貌在图上表示出来，这些符号总 称为地形图图式(GB T20257-2007)。图式 是由国家统一制定的，它是测绘和使用地形 图的重要依据和标准。
地形图图式制定原则：
简明 象形 易于判读地物
地形图图式的作用
⑤在同一幅地形图上,等高线间隔应是相同 的。因此,等高线平距大(等高线疏),表示地 面坡度小(地形平坦)；等高线平距小(等高 线密),表示地面坡度大(地形陡峻) 。
返回
地形图图外注记 一、图名、图号
图名:本幅图的名称 图号:本幅图的编号 二、接图表
东村
803厂 钢厂
21.0 10.8
西保村
仙台镇南 第三小学
４．典型地貌的名称及等高线
地貌是地形图要表 示的重要信息之一。 地貌尽管千姿百态、 错综复杂，但其基本 形态可以归纳为几种 典型地貌：如山头、 山脊、山谷、山坡、 鞍部、洼地、绝壁等
1）山头和洼地
2）山脊和山谷
３）分水线和集水线
４）鞍部
S
S
鞍部：两个山头之间是鞍部 ， 鞍部又是两个山谷的源头。
我国规定1:1万、1:2.5万、1:5万、1:10万、 1:25万 、1:50万、1:100万七种比例尺地 形图为国家基本比例尺地形图。
中比例尺地形图由国家专业测绘部门负 责测绘，目前均用航空摄影测量方法成 图，小比例尺地形图一般由中比例尺地 图缩小编绘而成。
城市和工程建设一般需要大比例尺 地 形 图 ， 其 中 比 例 尺 为 1:500 和 1:1000的地形图一般用平板仪、经纬 仪或全站仪等测绘；
比例尺为1:2000和1:5000的地形图一 般 用 由 1:500 或 1:1000 的 地 形 图 缩 小 编绘而成。
大面积1:500~1:5000的地形图也可以 用航空摄影测量方法成图。
比例尺的选用
三、地形图的分幅与编号
分幅和编号的目的：便于管理和使用
梯形分幅—按经纬线分幅
分幅方法
（中小比例尺)
合集下载
地形测量(1)全套PPT
表示方法表示地物、地貌平面位置和高程的正形投影 图。 地形测图：用规定的符号、按一定的比例尺把地貌和 地物的形态、大小和相互关系精确地测绘到图纸上的 过程，称为地形测图。
二、公路带状地形图示例
主要表示了公路路线走向及里程、等高线、 高山、河流、村庄和曲线表等内容，还有一些 高程注记和各种各样的符号，这些符号都是按 《地形图图式》中的规定描绘的。
§10-2 平板仪测图过程概述
平板仪测图是测绘地形图的传统方法，其作业过程可 归纳如下：
1、明确测图任务、进行测区调查。包括明确测 图范围、大小，测图比例尺；收集测区已有的 测量成果和图纸资料，到实地进行踏勘，落实 已有成果的利用程度，以及了解测区与测图工 作有关的全部情况。
2、编写技术设计书。根据测图任务和对测区的调查 结果，制定切实可行的测图技术方案。重点内容是 首级控制的，加密控制及图根控制的实施方案及地 形图的施测方案。
大比例尺地形图：1:500、1:1000、1:2000、1:5000
一些不能用等高线表示的地方，如滑坡、 地物：地球表面的固定物体，如居民地、建门负责测绘，目前均用航空摄影测量方法成图。 地形图是指按一定的比例尺，用规定的符号和一定的表示方法表示地物、地貌平面位置和高程的正形投影图。
第十章 地形测量
§10-1地形图的基本概念及其分类
一、地形图
地物：地球表面的固定物体，如居民地、建筑 物、道路、河流、森林等称为地物。
地貌：地球表面各种高低起伏形态，如高山、深 谷、陡坎、悬崖峭壁、雨裂冲沟等称为地貌。
地物和地貌总称为地形。 地形图是指按一定的比例尺，用规定的符号和一定的
示。 地形测图：用规定的符号、按一定的比例尺把地貌和地物的形态、大小和相互关系精确地测绘到图纸上的过程，称为地形测图。
二、公路带状地形图示例
主要表示了公路路线走向及里程、等高线、 高山、河流、村庄和曲线表等内容，还有一些 高程注记和各种各样的符号，这些符号都是按 《地形图图式》中的规定描绘的。
§10-2 平板仪测图过程概述
平板仪测图是测绘地形图的传统方法，其作业过程可 归纳如下：
1、明确测图任务、进行测区调查。包括明确测 图范围、大小，测图比例尺；收集测区已有的 测量成果和图纸资料，到实地进行踏勘，落实 已有成果的利用程度，以及了解测区与测图工 作有关的全部情况。
2、编写技术设计书。根据测图任务和对测区的调查 结果，制定切实可行的测图技术方案。重点内容是 首级控制的，加密控制及图根控制的实施方案及地 形图的施测方案。
大比例尺地形图：1:500、1:1000、1:2000、1:5000
一些不能用等高线表示的地方，如滑坡、 地物：地球表面的固定物体，如居民地、建门负责测绘，目前均用航空摄影测量方法成图。 地形图是指按一定的比例尺，用规定的符号和一定的表示方法表示地物、地貌平面位置和高程的正形投影图。
第十章 地形测量
§10-1地形图的基本概念及其分类
一、地形图
地物：地球表面的固定物体，如居民地、建筑 物、道路、河流、森林等称为地物。
地貌：地球表面各种高低起伏形态，如高山、深 谷、陡坎、悬崖峭壁、雨裂冲沟等称为地貌。
地物和地貌总称为地形。 地形图是指按一定的比例尺，用规定的符号和一定的
示。 地形测图：用规定的符号、按一定的比例尺把地貌和地物的形态、大小和相互关系精确地测绘到图纸上的过程，称为地形测图。
数字地形测量学ppt课件
③ 提高工作效率。
13
六、测量工作及的基本原则
基本观测量: 测量作业就在于使用不同精度的测量仪器，测
得‘角度‘距离’和‘高差’
测量高差
水准仪
经纬仪测竖直角+距离测量
测量水 平角
测量距离
经纬仪
竹尺，皮尺，链尺，钢尺
光学测距仪 电磁波测距仪
14
六、测量工作及基本原则
测量单位 : 长度单位:
英制单位：海里、码、英尺、英寸 市制单位：里、丈、尺、寸、 公制单位：公里、米、分米、厘米、毫米
Digital Topography
第二章 测量的基本知识
2.1 地球的形状和大小 2.2 用水平面代替水准面的限度 2.3 测量坐标系与高斯投影 2.4 高程系统 2.5 地形图的基本知识 2.6 地形图的分幅与编号 2.7 直线的定向
2
2.1 地球的形状和大小
3
一、地球的自然表面
地球的自然表面：地球的自然表面高低起伏，其 形状十分复杂。海洋的面积占71%,陆地的面积占 29%。
联系？ 3、参考椭球的基本元素有哪些？ 4、测量工作的基准面和基准线是指什么？ 5、平均海水面____（是/不是）参考椭球面。 6、任意高度的静止的液体表面（如平静的湖水面）______（都
是/都不是/有的是）水准面
18
2.2 用水平面代替水准面的限度
19
一、水准面曲率对水平距离的影响
第 16 页 16
六、测量工作及基本原则
长度单位换算
1km=1000m 1m=10dm=100cm=1000m 1英里=1.6093公
里 1码=3英尺
1英尺=12英寸=30.48厘米 1英寸=2.54
厘米 1海里=1.852公里 =1852米 1里=500米 1丈=10
13
六、测量工作及的基本原则
基本观测量: 测量作业就在于使用不同精度的测量仪器，测
得‘角度‘距离’和‘高差’
测量高差
水准仪
经纬仪测竖直角+距离测量
测量水 平角
测量距离
经纬仪
竹尺，皮尺，链尺，钢尺
光学测距仪 电磁波测距仪
14
六、测量工作及基本原则
测量单位 : 长度单位:
英制单位：海里、码、英尺、英寸 市制单位：里、丈、尺、寸、 公制单位：公里、米、分米、厘米、毫米
Digital Topography
第二章 测量的基本知识
2.1 地球的形状和大小 2.2 用水平面代替水准面的限度 2.3 测量坐标系与高斯投影 2.4 高程系统 2.5 地形图的基本知识 2.6 地形图的分幅与编号 2.7 直线的定向
2
2.1 地球的形状和大小
3
一、地球的自然表面
地球的自然表面：地球的自然表面高低起伏，其 形状十分复杂。海洋的面积占71%,陆地的面积占 29%。
联系？ 3、参考椭球的基本元素有哪些？ 4、测量工作的基准面和基准线是指什么？ 5、平均海水面____（是/不是）参考椭球面。 6、任意高度的静止的液体表面（如平静的湖水面）______（都
是/都不是/有的是）水准面
18
2.2 用水平面代替水准面的限度
19
一、水准面曲率对水平距离的影响
第 16 页 16
六、测量工作及基本原则
长度单位换算
1km=1000m 1m=10dm=100cm=1000m 1英里=1.6093公
里 1码=3英尺
1英尺=12英寸=30.48厘米 1英寸=2.54
厘米 1海里=1.852公里 =1852米 1里=500米 1丈=10
数字地形测量学课件第二章 地形图基本知识
国家基本比例尺
6
数字地形测量学 —— 教学课件
6
§2.1 地形图的内容
3.比例尺的种类 （1）数字比例尺
定义：用数字表示的比例尺。1:1000 1:1万 优缺点：换算精度高、但速度慢
（2）直线比例尺 定义：用一定长度的线段表示图上长度，且
按它所对应的实地长度进行注记。 优缺点：换算精度低，但速度快，直观
的重要依据。
地形图符号有三类：地物符号、地貌符号和注记符号。
• 地物符号 表示地物的类别、形状、大小及其位置。分为比例符号、非
比例符号和半比例符号。
• 地貌符号 主要是等高线和表示特殊地貌的符号。
• 注记符号 注记包括地名注记和各种说明注记。
10
数字地形测量学 —— 教学课件
10
§2.1 地形图的内容
1000m 500m
0
1
1580m
7
数字地形测量学 —— 教学课件
7
§2.1 地形图的内容
4.比例尺精度 图上0.1mm的实地水平距离称为比例尺的精度。
0.1mm M
式中，M为地图比例尺分母。 不同比例尺的精度如下表
比 例 尺 1:1000 1:2000 1:5000 1:10000 1:25000
《数字地形测量学》
第二章 地形图基本知识
主讲老师： 联系电话： 电子邮件：
《数字地量学 —— 教学课件
1
第二章 地形图基本知识
§2.1地形图的内容 §2.2地物符号 §2.3地貌与等高线 §2.4地形图的分幅与编号
2
数字地形测量学 —— 教学课件
2
§2.1 地形图的内容
在南图廓的左下方还注记测图日期、测图方法、平面和高程系统、
6
数字地形测量学 —— 教学课件
6
§2.1 地形图的内容
3.比例尺的种类 （1）数字比例尺
定义：用数字表示的比例尺。1:1000 1:1万 优缺点：换算精度高、但速度慢
（2）直线比例尺 定义：用一定长度的线段表示图上长度，且
按它所对应的实地长度进行注记。 优缺点：换算精度低，但速度快，直观
的重要依据。
地形图符号有三类：地物符号、地貌符号和注记符号。
• 地物符号 表示地物的类别、形状、大小及其位置。分为比例符号、非
比例符号和半比例符号。
• 地貌符号 主要是等高线和表示特殊地貌的符号。
• 注记符号 注记包括地名注记和各种说明注记。
10
数字地形测量学 —— 教学课件
10
§2.1 地形图的内容
1000m 500m
0
1
1580m
7
数字地形测量学 —— 教学课件
7
§2.1 地形图的内容
4.比例尺精度 图上0.1mm的实地水平距离称为比例尺的精度。
0.1mm M
式中，M为地图比例尺分母。 不同比例尺的精度如下表
比 例 尺 1:1000 1:2000 1:5000 1:10000 1:25000
《数字地形测量学》
第二章 地形图基本知识
主讲老师： 联系电话： 电子邮件：
《数字地量学 —— 教学课件
1
第二章 地形图基本知识
§2.1地形图的内容 §2.2地物符号 §2.3地貌与等高线 §2.4地形图的分幅与编号
2
数字地形测量学 —— 教学课件
2
§2.1 地形图的内容
在南图廓的左下方还注记测图日期、测图方法、平面和高程系统、

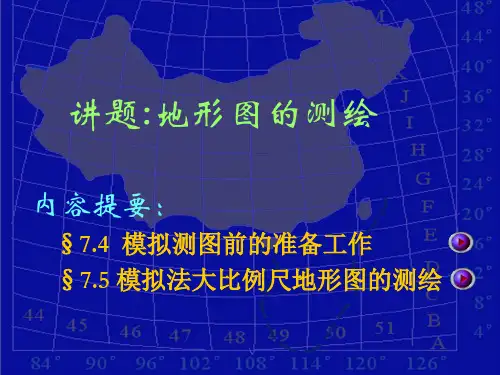

《测量学》第七章地形图应用.ppt
4．格网的检查
要求：格网交点应在一 条直线上，偏离不应大 于0.2mm。每格长度误 差也不应超过0.2mm。
三．控制点的展绘
例：展绘控制点A(647.43, 634.52,4.50)； B(913.46,748.63,6.45）。
1、确定格网线的坐标、 1000 注记。
900
2、确定控制点所在的方
6、展碎部点：在图纸上，按β、D，定出点1的
位置。
7、绘制地形图（地物和等高线） 等高线的绘制方法：
（１）首先描绘出地性线（山脊线、山谷线）。
（２）再在相邻碎部点之间内插出等高线。
等高线的绘制方法
8．地形图的检查、拼接与整饰
（1）检查 包括：图面检查、野外巡视和设站检查（约占每
幅图的10%）。
3、立尺：立尺员把塔尺立到地形、地貌特征点上。
（1） “地物”取“轮廓转折点”。
5.35
坚5
5.40
东
大
道
（2）地貌—取“地性线上坡度或方向变化点”。
地貌取点方法图
4、观测：瞄准点1的塔尺，分别读取上、下丝之
差、中丝读数、竖盘读数L、水平角β。
5、记录、计算：记录上述观测值，按视距
测量公式计算出点1的水平距离D和高程H。
格Байду номын сангаас按比例尺展出。 800
0.50.5
B 6.45
3、检查：在图上量取相 700
A
邻控制点间的距离。 600
4.50
其与理论值之差图 上0.3mm。
500 500 600
700 800 900 1000 1:1000
§7.5 模拟法大比例尺地形图的测绘
一、视距测量(stadia measurement)原理及公式 1、视线水平时
要求：格网交点应在一 条直线上，偏离不应大 于0.2mm。每格长度误 差也不应超过0.2mm。
三．控制点的展绘
例：展绘控制点A(647.43, 634.52,4.50)； B(913.46,748.63,6.45）。
1、确定格网线的坐标、 1000 注记。
900
2、确定控制点所在的方
6、展碎部点：在图纸上，按β、D，定出点1的
位置。
7、绘制地形图（地物和等高线） 等高线的绘制方法：
（１）首先描绘出地性线（山脊线、山谷线）。
（２）再在相邻碎部点之间内插出等高线。
等高线的绘制方法
8．地形图的检查、拼接与整饰
（1）检查 包括：图面检查、野外巡视和设站检查（约占每
幅图的10%）。
3、立尺：立尺员把塔尺立到地形、地貌特征点上。
（1） “地物”取“轮廓转折点”。
5.35
坚5
5.40
东
大
道
（2）地貌—取“地性线上坡度或方向变化点”。
地貌取点方法图
4、观测：瞄准点1的塔尺，分别读取上、下丝之
差、中丝读数、竖盘读数L、水平角β。
5、记录、计算：记录上述观测值，按视距
测量公式计算出点1的水平距离D和高程H。
格Байду номын сангаас按比例尺展出。 800
0.50.5
B 6.45
3、检查：在图上量取相 700
A
邻控制点间的距离。 600
4.50
其与理论值之差图 上0.3mm。
500 500 600
700 800 900 1000 1:1000
§7.5 模拟法大比例尺地形图的测绘
一、视距测量(stadia measurement)原理及公式 1、视线水平时
地形图测绘(工程测量课件)
2）全站仪的数据采集
1
建立文件
（1） 准备工作
2
将已知控制点输入到文件
3 测量前的设置
（2）测站定向
①在已知点上将 全站仪对中、整平， 量取仪器高和棱镜高。
②测站定向。
（3）数据采集。
①检查。首先实测定向点坐标，然后检查定向点 坐标的测量值与理论值是否一致，若一致则按“是 （F3）”键。
②数据采集。执行“前视/侧视（F3）” →“测 量（F3）”→“坐标（F3）”→“记录存储（F3）” 命令重复采集其他碎部点。在采集过程中，如棱镜高 发生变化，需重新输入棱镜高，否则可按F4键，同前。
1）全站仪数据采集的通用方法
（1）准备工作。 ①建立文件（项目、任务）。 ②将已知控制点数据输入到文件。已知的控制点数据可以通过手
工键入，也可以通过通信方法传输至全站仪新建的文件中。因此， 此过程可以在室内完成。
（2）测站的定向与检查。
①仪器对中与整平。在已知点上整平全站仪，对中偏差 应小于3 mm
3 .直角坐标法 用卷尺量出x、y，来 确定碎部点。适用于靠近控 制点的连线，垂距y较短的 情况。
4. 距离交会法 测定已知点至碎部点的距 离来确定碎部点的平面位置。 已知点不一定是测站点， 可能是测定位置的碎部点。
野外数据的采集 数字化测图概述
广义的数字化测图包括：利用全站仪或GPS RTK（全球定位系统的载波相位动态实时差分技 术）等测量仪器进行的野外数字化测图；利用手扶 跟踪数字化仪或扫描数字化仪将纸质地形图数字化； 利用航空摄影相片或遥感影像进行数字化处理等技 术。在实际应用中，大比例尺数字化测图主要是指 利用全站仪或GPS RTK等工具进行野外采集并在 室内成图，即野外数字化测图。

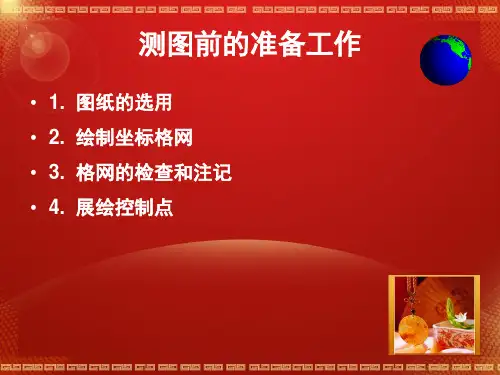

地形图测绘步骤课件
三角点 凤凰山--点名 394.468--高程
导线点 I16--等级、点名 84.46--高程
凤凰山 394.468
3.0
I16 84.46
2.0
埋石图根点 16--点号 84.46--高程
16
1.6
84.46
2.6
不埋石图根点 25--点号 62.74--高程
照明装置 a.路灯 b.杆式照射灯
25
图根点的密度应根据测图比例尺和地形条件而定 ，平坦开阔地区的图根点密度不宜低于下表的规 定。
展绘控制点：
分子为点号
例：图比例尺 1:500 分母为高程
x1=526.43m
y1=508.52m
首先确定所在方格，然后在方 600
2
格内
79.65
向上量26.43m,即量
5.28cm
550
1
7
向右量8.52m,即量
α
A
E
距离交会法
β
B
角度交会法：当地物点距控制点较远，或不 便于量距时，测角度前方交会定点。
2
1
3
β1
a
b
12
β1′
a
b
直角坐标法
直角坐标法：当地面较平坦，并靠近已知点时，量x、 y来确定点位。
B
直角坐标法
y2
a
x2 β
极坐标法
y1
DAa
x1
A
等高线注记
一般高程点及注记
a.一般高程点 b.独立性地物的高程
3. 记录、计算、展点
(1)记录：记录员记录相应的观测数据；
(2)计算:计算出平距Ｄ,高程Ｈ(坐标与高程):D = kl cos2α;Ｈ = Ｈ0+(1 / 2)kl sin2α+ i - v （3）展点：用量角器将各碎部点按成图比例展绘在图 纸上，并配置相应符号。
第7章大比例尺地形图的测绘-PPT课件
确定实物的定位点，定位点在地形图图式上规定见教材。
3.半依比例符号：也称线形符号，即长度按比例、宽 度不依比例。称为线状符号，这种符号的长度依真实 情况测定，宽度和符号样式依据图式规定绘制。如铁 路、公路、管线、围墙等。 4.填充符号：用于表示农业林场、森林、自然地域等
范围内的主要植被类型和品质等的符号，并且按一定
一、地物符号：
1.比例符号：轮廓大，按比例缩小，例如房屋、果园、 树林、江河等，这些符号与地面上实际地物的水平形状 相似。 2.非比例符号：轮廓小，重要，必须表示，用专用符号 表示。如测量控制点、钻孔、泉水、纪念碑、矿井、烟 囱等，有些比例符号和非比例符号，随着比例尺的不同 可以互相转化。非比例符号必须与实物位置一致，需要
• 地貌：地面的起伏状态。(高山、丘陵、平原、洼地，
等。)
• 综合取舍：可选择欲反映的信息，可满足众多方面的要 求(制成多种地图产品)。 • 规定的符号：由国家测绘局统一制定各地物、地貌表示 在地形图上的符号，即《地形图图式》。运用图式符号，
使地形图形象生动(相似性)，简单明了。（我国目前使
用由国家技术监督局发布的《地形图图式》，编号 “GB/T 7929-2019”，2019年5月1日实施 ）
⑵山脊与山谷
山脊：向一个方向延伸的高地，其最高棱线称为山脊 线。等高线由高至低沿山脊线向外凸。 山谷：两个山脊之间的凹地为山谷，其最低点连线为 山谷线。等高线由低至高沿山谷线向里凹。
分水线（山脊线）与集水线（山谷线）
雨水垂直于等高线、向下坡方向流淌。因此，山 脊线成为分水线、山谷线成为集水线。一系列山脊线 可作为汇水范围的边界线。
40×40
实地面积 (Km2) (cm×cm) 4.0
1:5000图幅 图廓西南角坐标 包含数量 (m) 1 1000的倍数
测量学地形图的基本知识培训讲义PPT(讲解)
C-2 C-3 C-4 C-5 C-6
（4）以最小比例尺图为基础分幅编号
基础图幅编 号为西南角坐 标，其后加罗 马数字Ⅰ、Ⅱ、 Ⅲ…
第二节 地物、地貌表示方法
一、地形图图式
为便于测图和用图，用各种符号将实地 的地物和地貌在图上表示出来，这些符号总 称为地形图图式(GB/T 7929-1995)。图式是 由国家统一制定的，它是测绘和使用地形图 的重要依据和标准
首曲线 — 按基本等高距描绘的等高线（0.15mm) 计曲线 — 为了便于计数每隔4条首曲线加粗一根
等高线并注记高程(0.3mm) 间曲线 — 为了较好地表示局部地区地形的细部，
以等高距的一半用长虚线加绘的等高 线(0.15mm) 辅助曲线 — 为了更好地表示局部地区地形的细部， 以任意高程用短虚线加绘的等高线(0.15mm)
② 公路 ： 一律按实际位置测绘。 立尺位置：中心、两侧、一侧实量宽度。 转弯、交叉处尺点密，附属物实测。 路堤、 路堑 测绘方法同铁路。 大车路立尺于道中心，按图式绘制。 小路视其重要程度综合取舍，弯曲程度 综合取舍，与田埂重合不绘田埂。
4、管线的测绘
架空管线转折处的支架塔柱实测，直线部分用档距 长度图解确定；塔柱上有变压器时其位置按其与塔柱 的相应位置绘制；电线和管道按符号绘制。
房屋
竹林 灌木 阔叶林
草地
2.非比例符号
独立符号：具有特殊意义的地物,轮廓较小 时,就采用统一尺寸,用规定的符号来表示。形 状以读图方便为准专门设计符号的定位点：中 心、底线的中点、底线拐点。
3.半比例符号
一些线状地物，中心线位置（长度）按比 例，宽度不按比例。
Байду номын сангаас
４．地物注记
有些地物除了用 相应的符号表示外， 对于地物的性质、名 称等在图上还需要用 文字和数字加以注记， 如房屋的结构和层数、 地名、路名、单位名、 等高线高程和散点高 程以及河流的水深、 流速等。
（4）以最小比例尺图为基础分幅编号
基础图幅编 号为西南角坐 标，其后加罗 马数字Ⅰ、Ⅱ、 Ⅲ…
第二节 地物、地貌表示方法
一、地形图图式
为便于测图和用图，用各种符号将实地 的地物和地貌在图上表示出来，这些符号总 称为地形图图式(GB/T 7929-1995)。图式是 由国家统一制定的，它是测绘和使用地形图 的重要依据和标准
首曲线 — 按基本等高距描绘的等高线（0.15mm) 计曲线 — 为了便于计数每隔4条首曲线加粗一根
等高线并注记高程(0.3mm) 间曲线 — 为了较好地表示局部地区地形的细部，
以等高距的一半用长虚线加绘的等高 线(0.15mm) 辅助曲线 — 为了更好地表示局部地区地形的细部， 以任意高程用短虚线加绘的等高线(0.15mm)
② 公路 ： 一律按实际位置测绘。 立尺位置：中心、两侧、一侧实量宽度。 转弯、交叉处尺点密，附属物实测。 路堤、 路堑 测绘方法同铁路。 大车路立尺于道中心，按图式绘制。 小路视其重要程度综合取舍，弯曲程度 综合取舍，与田埂重合不绘田埂。
4、管线的测绘
架空管线转折处的支架塔柱实测，直线部分用档距 长度图解确定；塔柱上有变压器时其位置按其与塔柱 的相应位置绘制；电线和管道按符号绘制。
房屋
竹林 灌木 阔叶林
草地
2.非比例符号
独立符号：具有特殊意义的地物,轮廓较小 时,就采用统一尺寸,用规定的符号来表示。形 状以读图方便为准专门设计符号的定位点：中 心、底线的中点、底线拐点。
3.半比例符号
一些线状地物，中心线位置（长度）按比 例，宽度不按比例。
Байду номын сангаас
４．地物注记
有些地物除了用 相应的符号表示外， 对于地物的性质、名 称等在图上还需要用 文字和数字加以注记， 如房屋的结构和层数、 地名、路名、单位名、 等高线高程和散点高 程以及河流的水深、 流速等。
第八章 大比例尺地形图的测绘.ppt
坐标格网的检查：对绘出坐标格网的要求是：
方格的边长应准确，误差不超过0.2 mm； 纵横格网线应互相垂直，方格对角线和图廓对角 线的长度误差不超过0.3 mm。 超过允许偏差值，应改正或重绘。
整饰：擦去图幅内多余线条，只留下图廓线、 四角坐标、图号、比例尺以及方格网十字交叉点 处5mm长的相互垂直短线（图7-12）
二. 制定测图技术方案
根据测区地形特点及测量规范对图根点数量和 技术要求，确定图根点位置和图根控制形式及其 观测方法等。 确定测区内水准点数目、位置、连测方法等。 测图精度估算、测图中特殊地段的处理方法及 作业方式、人员、仪器准备、工序、时间等亦均 应列入技术方案之中。
三. 图根控制测量（见第6章）
四. 图纸准备
地形图的测绘一般是在野外边测边绘，因此测图 前应先准备图纸。包括在图纸上绘制图廓和坐标 格网，并展绘好各类控制点。 1、图纸选择 聚酯薄膜：一面打毛，厚度为 0.07 ～ 0.10mm ， 优点：伸缩率小于0.2‰。聚酯薄膜坚韧耐湿， 沾污后可洗，便于野外作业，图纸着墨后，可直 接晒蓝图。 缺点： 有易燃，折痕不能消失等不足。 聚酯薄膜是透明的，测图前在它与测图板之间 应衬以白纸或硬胶板。 白绘图纸：可用于小地区大比例尺测图。
测 量 学 教 案
柴 陆 修 编
测量学 第八章
大比例尺地形图的测绘
柴 陆 修
本章要点
1、测图前准备工作； 2、经纬仪测图法。（重点） 3、经纬仪测图法测图的过程。 (难点)
编写
目
录
测 量 简 介
第 量 第 化 第 接 第 法 形 第 备 第 六 简 五 测 四 、 三 图 二 工 一 节 介 节 图 节 检 节 的 节 作 节 地 航 技 全 查 地 测 常 大 籍 空 术 站 和 形 图 规 比 和 摄 仪 整 图 前 测 例 房 影 数 饰 的 的 绘 尺 产 测 字 拼 准 方 地
地形图测绘与应用ppt课件
48
平板仪的使用
4.测绘碎步点 碎步点的选择
地物、地貌的特征点，统称为地形特征点， 地物特征点，一般选在地物轮廓的方向线 变化处，如房屋角点、道路转折点或交叉 点、河岸水涯线或水渠的转弯点等。连接 这些特征点，就能得到地物的相似形状。 对于形状不规则的地物，通常要进行取舍。
最新课件
49
碎步点的选择
把相当于图上0.lmm的实地水平距离称为比
例尺精度，即0.lmm*M
最新课件
7
5.1 地形图的基本知识
常用比例尺的精度
最新课件
8
5.1 地形图的基本知识
➢地形图比例尺的选用
最新课件
9
5.2 地形图的测绘
➢地物的测绘方法
1.依比例尺表示的地物 相似描绘
描绘水平投影位置的几何形状。如房屋、运动场 等。 描绘边界位置 把边界位置表示在图上，边界内绘出相应的地物 符号。如森林、草地等。
/
m
最 大 视 距 /m
主要地物点
次要地物 点和地形
点
1:500 1:1 000 1:2 000 1:5 000
15
60
30
100
50
180
100
300
最新课件
100
150
250
350
52
地形图编绘
1.地物、地貌的描绘
工作中，当碎部点展绘在图上后，就可在 碎部测量对照实地描绘地物和等高线。
地物描绘
2.小平板仪的构造 用接物觇板的照准丝与接目觇孔构成的视 准面来瞄准目标，直尺描绘方向线，长盒 罗盘用来标定图板方向，对点器用来安置 图板，使图上点与地面相应测站点在同一 铅垂线上。
最新课件
