数字万用表培训试题答案
(完整版)数字万用表培训试题答案
数字万用表培训测试题
一﹑填空题。
1﹑国际电气符号代表﹕~ AC 交流
2﹑国际电气符号代表﹕----- DC 直流
3﹑万用表端子COM 是用于﹕对所有测量的公共端子
4﹑按键开关O 绿色是用于﹕开启或关闭电源。
6﹑HOLD按钮作用是﹕按HOLD进入或推出该模式﹐HOLD能捕获当前读数并显示。
7﹑显示符号AUTO表示﹕仪表处于自动量程模式.
二﹑简答题
1﹑用数字万用表测量电阻和交流﹑直流电流时应注意那些?
注意﹕a.当开路电压至地超过1000V时﹐切勿在电路上进行电流的测量。
b.在进行测量时应使用正确的端子﹑功能档和量程。
c.在进行电流测量以前﹐请先检查仪表的保险丝。
d.当测量导线被插在电流端子上的时候﹐切勿把表笔并联跨接在任何电路上。
注意﹕测量电阻前﹐应先切断电路电源﹐并把所有高压电容放电。
2﹑简述用数字万用表测量电流的步骤。
测量电流的步骤﹕
a.关闭电路的电源。
b.把黑色测试笔端子插入COM端子﹐红色表笔插在mA端子。
c.把旋钮开关设定在mA.
d.要选择交流或直流电流测量功能档,按蓝色按钮.
e.断开将要测量的电路.黑表笔接电压低端,红表笔接电压高端.
f.打开电路的电源,然后读出显示读书,记下测量单位.
g.关闭电源,拆下仪表的连接并复原.。
万用表的使用(含答案)
万用表的结构练习1、如图所示为多用电表的原理示意图，已知表头G 的满偏电流为2mA 、内阻为150Ω，刻度盘上电阻电阻刻度线正中央标有“30”。
两个电流档量程分别为10mA 和50mA ，选择开关旋到“3” “4” “5” “6”时的量程未知，但测得6R =470Ω、7R =700Ω，电源E 由两节电动势均为1.5V 的干电池组成，内阻忽略。
（1）当选择开关S 旋到 （选填“1”“2”）位置时为50mA 档，定值电阻1R = Ω，2R = Ω。
（2) 选择开关S 旋到“6”位置时的量程为A 、0~2.5VB 、0~3VC 、0~12V(3)把选择开关S 旋到“3”位置并进行欧姆调零，此时滑动变阻器3R 连入的阻值为 Ω，此时欧姆表的倍率为（“×1”“×10”“×100”“×1000”）。
(4) 某同学利用该多用电表的50mA 档位测量电流时，指针偏转情况如图乙所示，则此时的电流值为 mA答案：（1）1 7.5 30（2）C （3）270 “×10”（4）33.0或33.12、图7(a)为某同学组装完成的简易多用电表的电路图．图中E 是电池；R 1、R 2、R3、R 4和R 5是固定电阻，R 6是可变电阻；表头的满偏电流为250 μA ，内阻为480 Ω.虚线方框内为换挡开关，A 端和B 端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1 V 挡和5 V 挡，直流电流1 mA 挡和2.5 mA 挡，欧姆×100 Ω挡．图7(1)图(a)中的A端与________(填“红”或“黑”)色表笔相连接．(2)关于R6的使用，下列说法正确的是________(填正确答案标号)．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1＋R2＝________Ω，R4＝________Ω.(4)某次测量时该多用电表指针位置如图(b)所示．若此时B端是与“1”相连的，则多用电表读数为__________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为____________．(结果均保留3位有效数字)答案(1)黑(2)B(3)160880(4)1.47 mA1．10 kΩ 2.94 V解析(1)当B端与“3”连接时，内部电源与外部电路形成闭合回路，电流从A端流出，故A端与黑色表笔相连接．(2)在使用多用电表之前，调整表头螺丝使电表指针指在表盘左端电流“0”位置，选项A错误；使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置，选项B正确；使用电流挡时，电阻R6不在闭合电路中，调节无效，选项C错误．(3)根据题给条件可知，当B端与“2”连接时，表头与R1、R2组成的串联电路并联，此时为量程1 mA的电流挡，由并联电路两支路电流与电阻成反比知，R gR1＋R2＝1－0.250.25＝31，解得R1＋R2＝160Ω.当B端与“4”连接时，表头与R1、R2组成的串联电路并联后再与R4串联，此时为量程1 V的电压挡，表头与R1、R2组成的串联电路并联后的总电阻为120 Ω，两端电压为0.12 V，由串联电路中电压与电阻成正比知：R4两端电压为0.88 V，则R4电阻为880 Ω.(4)若此时B端是与“1”连接的，多用电表作为直流电流表使用，量程为2.5 mA，读数为1.47 mA.若此时B端是与“3”连接的，多用电表作为欧姆表使用，读数为11×100 Ω＝1.10 kΩ.若此时B端是与“5”连接的，多用电表作为直流电压表使用，量程为5 V，读数为2.94 V.3、某同学制作了简单的指针式多用电表，图9甲为该多用电表的电路原理图，其中选用的电流表的满偏电流为50 mA，当选择开关接3时是量程为250 V的电压表，该多用电表表盘刻度如图乙所示，C为表盘正中间的刻度．图9请使用该同学制作的多用电表完成如下的有关操作和计算．(1)选择开关接1时指针在图乙所示位置，则其读数为________，另一次测量时选择开关接3，指针仍在图乙所示位置，则其读数为________．(2)选择开关接2时，多用电表为倍率“×10”的欧姆表，若图乙中C处的刻度为15，则甲图中电源的电动势为________ V.答案(1)36.0 mA180 V(2)3.75解析(1)由题意可知，选择开关接1时测电流，电流表的满偏电流为50 mA，其分度值为1 mA，示数为36.0 mA；当选择开关接3时是量程为250 V的电压表，其分度值为5 V，其示数为180 V；(2)由题图乙可知，指针指在C处时，电流表示数为25.0 mA＝0.025 A，C处电阻为中值电阻，则电表内阻为150 Ω，电源电动势：E＝IR＝0.025×150 V＝3.75 V.4、在“练习使用多用电表”的实验中：图7(1)某同学用多用电表测量电阻，电路如图7甲所示，若选择开关置于“×100”挡，按正确使用方法测量电阻R x 的阻值，指针位于图乙所示位置，则R x ＝________ Ω.(2)若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R x ，其测量结果与原结果相比将________(选填“变大”“变小”或“不变”)．(3)某同学利用图甲中的器材设计了一只欧姆表，其电路如图丙所示．①关于该欧姆表，下列说法正确的是________．A ．电阻刻度的零位在表盘的右端B ．表盘上的电阻刻度是均匀的C ．测量前，不需要红、黑表笔短接调零D ．测量后，应将开关S 断开②某同学进行如下操作：当R x 未接入时，闭合开关S ，将红、黑表笔分开时，调节可变电阻，使电流表满偏．当R x 接入A 、B 表笔之间时，若电流表的指针指在表盘的正中央，则待测电阻R x 的阻值为________(已知电流表的内阻为R g ，电池的内阻为r ，可变电阻接入电路的阻值为R )．答案 (1)700 (2)变大 (3)①CD ②(R ＋r )R g R ＋r ＋R g解析 (1)欧姆表的示数乘以相应挡位的倍率，即待测电阻的阻值，图示读数为7×100 Ω＝700 Ω.(2)当电池电动势变小、内阻变大时，欧姆表需要重新调零，由于满偏电流I g 不变，由公式I g ＝E R 内可知，欧姆表内阻R 内应调小，待测电阻的测量值是通过电流表的示数体现出来的，由I ＝E R 内＋R x＝I g R 内R 内＋R x ＝I g 1＋R x R 内可知，当R 内变小时，I 变小，指针跟原来的位置相比偏左了，欧姆表的示数变大了．(3)①由图丙可知，该欧姆表利用并联电路特点与闭合电路欧姆定律测电阻阻值，电阻刻度的零位置在表盘的左端，由闭合电路欧姆定律可知，表盘上的电阻刻度是不均匀的，测量前，不需要红、黑表笔短接调零，测量后，应将开关S 断开，故选项A 、B 错误，C 、D 正确．②当R x 未接入时，闭合开关S ，将红、黑表笔分开，调节可变电阻使电流表满偏，由闭合电路欧姆定律得：I g ＝E r ＋R g ＋R，当R x 接入A 、B 表笔之间时，若电流表的指针指在表盘的正中央，由闭合电路欧姆定律得12I g ＝E r ＋R ＋R g ·R x R g ＋R x·R x R g ＋R x ，联立解得R x ＝(R ＋r )R g R ＋r ＋R g .二、多用表的综合使用5、多用电表点阻挡可以等效为一个直流电源、一个电阻和一个电流表串联，与黑表笔相接。
万用表使用习题及答案
万用表使用习题及答案【习题】习题（客观题，选择、填空、判断均可，至少5道题，附习题答案）一、选择题1. 数字万用表可以测量流过电阻的（ A ）、电阻两端的（）及电阻值。
A.电流，电压B.电压、电流C.电阻，电压D.电阻、电流2. 万用表种类有（D ）和数字式万用表，当前使用最多的是数字万用表。
A. 电感万用B. 电压万用表C. 电流万用表D. 指针式万用表表3.万用表量程旋转开关选择应遵循先（C ）后选（ C ），量程从大到小选用的原则。
A. 量程，选档位B.电压、电流C.选档位，量程D.大、小4.万用表刻度线分为均匀和非均匀两种，其中测量（AB）量的刻度线为均匀刻度线。
A.电流B.电压C.电阻D.以上都不是5. 下列操作为机械万用表测量相关步骤，请排序。
( C )(1)将万用表水平放置；(2)根据测量参数要求插入黑、红表笔；黑表笔接公用端-COM，红表笔接+。
(3)机械调零；(4)如果选择欧姆档还应进行欧姆调零；(5)将万用表两表笔连接于被测电路中；注意测量对象的串联或并联结构，测量直流参数时还应注意表笔的极性。
(6)根据选择的档位及量程读取数值；(7)测量完毕后将档位开关调至交流电压最大档或空档；(8)选择合适的档位及量程（电压、电流、电阻等）；A. (1) 、(2) 、(3) 、(8) 、(5) 、(4) 、(6) 、(7)B.(1)、(5) 、(6) 、(7) 、(3) 、(2) 、(8) 、(4)C. (1) 、(3) 、(2) 、(8) 、(4) 、(5) 、(6) 、(7)D.(1) 、(3) 、(6) 、(8) 、(7) 、(2) 、(4) 、(5)6. 下列属于数字万用表特点的是（ABCD ）。
A.数字显示，直观准确。
B.准确度高。
C.分辨率高。
D.测量速率快。
6. 下列属于数字万用表特点的是（ABCD ）。
A.输入阻抗高。
B.集成度高，便于组装和维修。
C.保护功能齐全。
D.数字式万用表还具有功耗低、抗干扰能力强等特点。
万用表练习题(打印版)
万用表练习题（打印版）# 万用表练习题## 一、选择题1. 万用表主要用来测量什么？- A. 电压- B. 电流- C. 电阻- D. 所有上述选项2. 使用万用表测量电阻时，应将选择开关置于哪个位置？ - A. 电压档- B. 电流档- C. 电阻档- D. 欧姆档3. 当测量电路中的电流时，万用表应该：- A. 串联在电路中- B. 并联在电路中- C. 放在电路之外- D. 以上都不对4. 测量交流电压时，万用表的红表笔应连接到：- A. 电路的正极- B. 电路的负极- C. 电路的地线- D. 任意位置5. 以下哪项不是万用表的基本功能？- A. 测量电压- B. 测量电流- C. 测量功率- D. 测量电阻## 二、填空题6. 万用表的电压测量范围通常包括______和______。
7. 使用万用表测量电阻时，电路必须是______状态。
8. 当测量电流时，万用表的内阻应该是______，以确保测量的准确性。
9. 万用表的表笔通常分为红色和黑色，其中红色表笔称为______，黑色表笔称为______。
10. 测量电路中的电压时，万用表应与被测电路______。
## 三、简答题11. 简述如何使用万用表测量一个电阻的阻值。
12. 描述在使用万用表测量电流时应注意的安全事项。
13. 解释为什么在使用万用表测量电路中的电压或电流前，需要选择合适的量程。
14. 说明万用表的表笔接触不良可能导致的测量误差。
15. 列举至少三种不同类型万用表的用途。
## 四、计算题16. 如果使用万用表测量得到一个电阻的阻值为680Ω，计算其对应的欧姆数。
17. 假设你使用万用表测量到一个电路的电压为12V，电流为0.5A，计算该电路的功率。
18. 如果一个电路的电阻为1kΩ，通过它的电流为2mA，计算该电路的电压。
19. 已知一个电路的功率为100W，电压为220V，计算该电路的电流。
20. 假设你使用万用表测量到一个电路的电阻为4.7kΩ，计算其对应的欧姆数。
万用表的使用习题解答
1.1万用表的使用习题一、测试（一）判断题1.机械万用表又称指针式万用表，能测量电流、电压、电阻等电参数，有的还可以测量三极管的放大倍数，频率、电容值、逻辑电位、分贝值等。
答案：T解题：机械万用表又称指针式万用表，能测量电流、电压、电阻等电参数，有的还可以测量三极管的放大倍数，频率、电容值、逻辑电位、分贝值等。
2. 表头的灵敏度是指指针达到满刻度时，流过表头的直流电流的大小，简称为满度电流。
满度电流越小，灵敏度就越高，一般情况下，万用表只有几微安到几百微安满偏电流值。
答案：T解题：表头的灵敏度是指指针达到满刻度时，流过表头的直流电流的大小，简称为满度电流。
满度电流越小，灵敏度就越高，一般情况下，万用表只有几微安到几百微安满偏电流值。
3.表头的内阻是指磁电系测量机构中线圈的直流电阻，这个值越大，内阻越高，万用表性能越差。
答案：F解题：表头的内阻是指磁电系测量机构中线圈的直流电阻，这个值越大，内阻越高，万用表性能越好。
4.万用表量程旋转开关选择应遵循先选档位后选量程，量程从小到大选用的原则。
答案：F解题：万用表量程旋转开关选择应遵循先选档位后选量程，量程从大到小选用的原则。
5.机械万用表的表头为磁电式直流电流表，所以通过万用表的红、黑表笔串联到测量线路中就可以实现线路电流的测量。
为了实现多量程电流的测量，在表头上串联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。
改变分流电阻的阻值，就能改变电流测量范围。
答案：F解题：机械万用表的表头为磁电式直流电流表，所以通过万用表的红、黑表笔串联到测量线路中就可以实现线路电流的测量。
为了实现多量程电流的测量，在表头上串联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。
改变分流电阻的阻值，就能改变电流测量范围。
6. 机械万用表测电阻原理是在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。
改变分流电阻的阻值，就能改变电阻的量程。

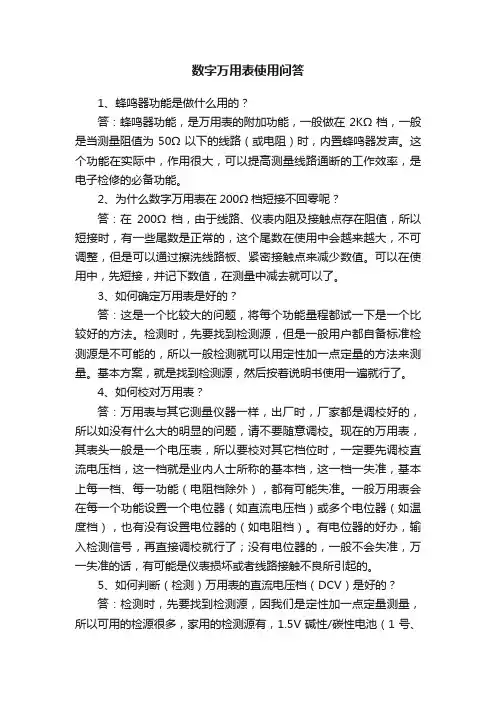

数字万用表使用问答
数字万用表使用问答1、蜂鸣器功能是做什么用的？答：蜂鸣器功能，是万用表的附加功能，一般做在2KΩ档，一般是当测量阻值为50Ω以下的线路（或电阻）时，内置蜂鸣器发声。
这个功能在实际中，作用很大，可以提高测量线路通断的工作效率，是电子检修的必备功能。
2、为什么数字万用表在200Ω档短接不回零呢？答：在200Ω档，由于线路、仪表内阻及接触点存在阻值，所以短接时，有一些尾数是正常的，这个尾数在使用中会越来越大，不可调整，但是可以通过擦洗线路板、紧密接触点来减少数值。
可以在使用中，先短接，并记下数值，在测量中减去就可以了。
3、如何确定万用表是好的？答：这是一个比较大的问题，将每个功能量程都试一下是一个比较好的方法。
检测时，先要找到检测源，但是一般用户都自备标准检测源是不可能的，所以一般检测就可以用定性加一点定量的方法来测量。
基本方案，就是找到检测源，然后按着说明书使用一遍就行了。
4、如何校对万用表？答：万用表与其它测量仪器一样，出厂时，厂家都是调校好的，所以如没有什么大的明显的问题，请不要随意调校。
现在的万用表，其表头一般是一个电压表，所以要校对其它档位时，一定要先调校直流电压档，这一档就是业内人士所称的基本档，这一档一失准，基本上每一档、每一功能（电阻档除外），都有可能失准。
一般万用表会在每一个功能设置一个电位器（如直流电压档）或多个电位器（如温度档），也有没有设置电位器的（如电阻档）。
有电位器的好办，输入检测信号，再直接调校就行了；没有电位器的，一般不会失准，万一失准的话，有可能是仪表损坏或者线路接触不良所引起的。
5、如何判断（检测）万用表的直流电压档（DCV）是好的？答：检测时，先要找到检测源，因我们是定性加一点定量测量，所以可用的检源很多，家用的检测源有，1.5V碱性/碳性电池（1号、5号/AA、7号/AAA）、1.2V充电池、手机充电器、电源适配器等等。
检测时，将万用表拨到所需的直流电压档，按说明书插好表笔，连接好检测源，在液晶上读取读数就可以了，只要测量的数值，在所标称的电压左右就可以了。
万用表题库单选题100道及答案解析
万用表题库单选题100道及答案解析1. 万用表可以测量（）A. 电压B. 电流C. 电阻D. 以上都是答案：D解析：万用表通常可以测量电压、电流和电阻等多种电学量。
2. 测量直流电压时，万用表应选择（）挡位。
A. 交流电压B. 直流电压C. 电阻D. 电流答案：B解析：测量直流电压需选择直流电压挡位。
3. 用万用表测量电阻时，指针偏转在刻度盘（）范围，测量结果较准确。
A. 左侧B. 右侧C. 中间D. 任意位置答案：C解析：指针在刻度盘中间范围时，测量电阻的结果相对准确。
4. 万用表在使用前，应进行（）操作。
A. 机械调零B. 欧姆调零C. 无需调零D. 以上都不对答案：A解析：使用前需进行机械调零，确保指针初始位置准确。
5. 测量交流电压时，万用表的表笔（）。
A. 不分正负极B. 分正负极C. 只接红色表笔D. 只接黑色表笔答案：A解析：交流电压测量时表笔不分正负极。
6. 万用表测量电流时，应（）在电路中。
A. 串联B. 并联C. 混联D. 以上都可以答案：A解析：测量电流时，万用表需串联在电路中。
7. 以下哪种情况可能导致万用表测量电阻时读数不准确（）A. 未进行欧姆调零B. 测量电压时选错挡位C. 表笔接触不良D. 以上都是答案：D解析：未进行欧姆调零、测量电压时选错挡位、表笔接触不良都会影响电阻测量的准确性。
8. 用万用表测量小电阻时，应选择（）挡位。
A. ×1B. ×10C. ×100D. ×1K答案：A解析：测量小电阻选择较小的量程，即×1 挡位。
9. 万用表的红表笔通常接（）。
A. 高电位B. 低电位C. 任意电位D. 地电位答案：A解析：红表笔一般接高电位。
10. 测量较大电流时，万用表应选择（）量程。
A. 较小B. 较大C. 中间D. 任意答案：B解析：测量较大电流需选择较大的量程，以防止表头损坏。
11. 万用表测量电压时，读数为“1.5V”，选择的量程是“5V”，则实际电压为（）A. 1.5VB. 3VC. 7.5VD. 无法确定答案：A解析：读数即为测量的实际电压值。
数字万用表结构与原理分析考核试卷
C.定期进行清洁和保养
D.避免在极端温度下使用
16.数字万用表在测量二极管时，以下哪些步骤是正确的？（）
A.将数字万用表设置为二极管测量档位
B.将红表笔连接到二极管的正极
C.将黑表笔连接到二极管的负极
D.读取显示屏上的正向压降值
17.以下哪些因素会影响数字万用表显示屏幕的清晰度？（）
A.接触不良
B.电池电压不足
C.环境温度变化
D.显示屏故障
16.以下哪种情况可能导致数字万用表无法正常工作？（）
A.电路板受潮
B.电池电压正常
C.显示屏完好
D.功能转换开关正常
17.数字万用表的测量范围是由以下哪个部分决定的？（）
A. A/D转换器
B.测量电路
C.功能转换开关
D.显示屏
18.以下哪个场合适宜使用数字万用表进行测量？（）
3.滤波器的作用是去除交流信号中的直流分量，确保测量交流电压的准确性。滤波器对于防止测量误差非常重要。
4.误差可能由环境温度、电磁干扰、测量操作不当等引起。解决办法包括：定期校准、正确操作、避免在干扰环境下测量、使用屏蔽线等。
C.使用红、黑表笔进行测量
D.避免手触及电阻引脚和表笔
8.数字万用表测量交流电压时，以下哪些部分是必须的？（）
A.交流耦合
B.滤波器
C.峰值检测器
D. A/D转换器
9.以下哪些情况可能导致数字万用表的损坏？（）
A.超出测量范围使用
B.测量高压信号
C.在潮湿环境下使用
D.正确使用并妥善保管
10.数字万用表在测量时，以下哪些措施可以提高测量准确度？（）
A.高压测量
B.高频信号测量
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
'.
数字万用表培训测试题
一﹑填空题。
1﹑国际电气符号代表﹕~ AC 交流
2﹑国际电气符号代表﹕----- DC 直流
3﹑万用表端子COM 是用于﹕对所有测量的公共端子
4﹑按键开关O 绿色是用于﹕开启或关闭电源。
6﹑HOLD按钮作用是﹕按HOLD进入或推出该模式﹐HOLD能捕获当前读数并显示。
7﹑显示符号AUTO表示﹕仪表处于自动量程模式.
二﹑简答题
1﹑用数字万用表测量电阻和交流﹑直流电流时应注意那些?
注意﹕a.当开路电压至地超过1000V时﹐切勿在电路上进行电流的测量。
b.在进行测量时应使用正确的端子﹑功能档和量程。
c.在进行电流测量以前﹐请先检查仪表的保险丝。
d.当测量导线被插在电流端子上的时候﹐切勿把表笔并联跨接在任何电路上。
注意﹕测
量电阻前﹐应先切断电路电源﹐并把所有高压电容放电。
2﹑简述用数字万用表测量电流的步骤。
测量电流的步骤﹕
a.关闭电路的电源。
b.把黑色测试笔端子插入COM端子﹐红色表笔插在mA端子。
c.把旋钮开关设定在mA.
d.要选择交流或直流电流测量功能档,按蓝色按钮.
e.断开将要测量的电路.黑表笔接电压低端,红表笔接电压高端.
f.打开电路的电源,然后读出显示读书,记下测量单位.
g.关闭电源,拆下仪表的连接并复原.。
