压力等级换算

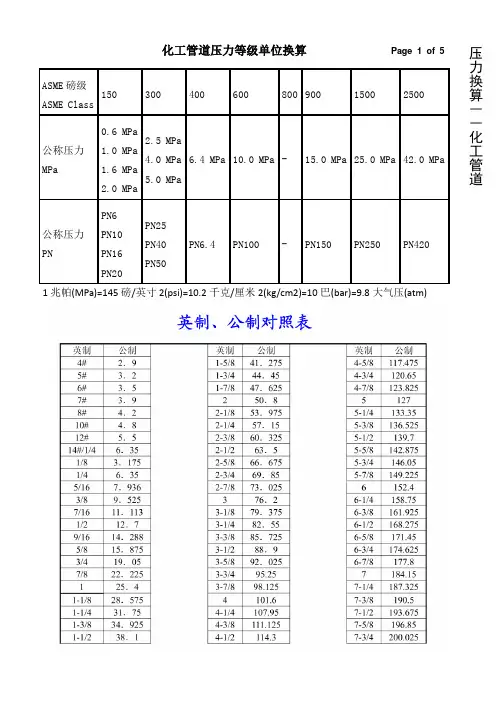

压力等级单位换算
1兆帕(MPa)=145磅/英寸2(psi)=10.2千克/厘米2(kg/cm2)=10巴(bar)=9.8大气压(atm)化工管道压力等级单位换算Page 2 of 5压力等级划分知识压力等级划分我们通常所用的PN，CLass，都是压力的一种表示方法，所不同的是，它们所代表承受的压力对应参照温度不同，PN欧洲体系是指在120℃下所对应的压力，而CLass美标是指在425.5℃下所对应的压力。
所以在工程互换中不能只单纯的进行压力换算，如CL ass300#单纯用压力换算应是2.1MPa，但如果考虑到使用温度的话，它所对应的压力就升高了，根据材料的温度耐压试验测定相当于5.0MPa。
阀门的体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。
一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。
150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。
所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB对应的公称压力等级为5.0MPa等等。
因此，不能随便按照压力变换公式来变换公称压力和温压等级。
PN是一个用数字表示的与压力有关的代号，是提供参考用的一个方便的圆整数，PN是近似于折合常温的耐压MPa数，是国内阀门通常所使用的公称压力。
对碳钢阀体的控制阀，指在200℃以下应用时允许的最大工作压力；对铸铁阀体，指在120℃以下应用时允许的最大工作压力；对不锈钢阀体的控制阀，指在250℃以下应用时允许的最大工作压力。
当工作温度升高时，阀体的耐压会降低。
美标阀门以磅级为表示公称压力，磅级是对于某一种金属的结合温度和压力的计算结果，他根据ANSI B16.34的标准来计算。
压力单位及换算表
压力单位及换算注：毫米水柱是指4摄氏度状态的水柱高度，毫米汞柱是指0摄氏度状态的水柱高度。
1mmAg = 9.80665Pa = 0.0980665hPa1atm = 760 mmHg = 1013hPa1mmAg = 0.0735793mmHg一、压力（pressure）为单位面积所承受的力压力：绝对压力、表压力、大气压力。
相互关系：绝对压力=表压力+大气压力* 绝对压力（Absolute Pressure）:当压力表示与完全真空的差。
测量处的实际压力。
* 表压力（Gage Pressure）:当表示其气体数值与该地域大气压力的差值。
* 大气压力：（Pressure Atmospheres）由大气重量所产生之压力，标准大气压力为29.92″寸汞柱压力.风压:包括全压(P.T)=静压(Ps)+动压(Pv)即速度压(V.P)。
Total Pressure=Static Pressure+Dynamic(Velocity)Pressure。
风机所产生之压力，均以水柱来测量，因风机使用之压力均很小；而水银之密度很大（1m mHg=13.6mmAq）使用水银柱（mmHg）来测量时，读数不太明显，故多采用水柱（mmAq 或mmH2O）来测量或计算。
如：采用水银柱表示时，760mm水银柱=760 mmHg 。
选用水柱表示时，100mm水柱=100 mmAq 。
=（4″w g）Aq为拉丁文Aqua之简称。
1mmAq之压力约=1kg/m2 。
1标准气压=1.0332kgf/cm2=10.34mAg=760mmHg=29.92inHg寸汞柱(Kg为质量单位,Kgf为重量单位。
)二、压力常用单位（CNS 7778）（注2）大气压Atm.(Pressure Atmospheres)=760mmHg 。
压力之表示，以大气压为准，高于此压力者为正压，低于此压力者为负压；速度压必为正压。
吋水银（汞）柱：（″Hg） 3.377=KPa 。
压力等级换算
美标压力换算（做阀门的不懂的看了你就懂了哦）压力对照表压力单位换算表一．PN(最大工作压力/公称压力)是一个用数字表示的与压力有关的代号，是提供参考用的一个方便的圆整数，PN是近似于折合常温的耐压MPa数，是国内阀门通常所使用的公称压力。
对碳钢阀体的控制阀，指在200℃以下应用时允许的最大工作压力；对铸铁阀体，指在120℃以下应用时允许的最大工作压力；对不锈钢阀体的控制阀，指在250℃以下应用时允许的最大工作压力。
当工作温度升高时，阀体的耐压会降低。
美标阀门以磅级为表示公称压力，磅级是对于某一种金属的结合温度和压力的计算结果，他根据ANSI B16.34的标准来计算。
磅级与公称压力不是一一对应的主要原因是磅级与公称压力的温度基准不同。
我们通常使用软件来计算，但是也要懂得使用表格来查磅级。
日本主要用K值表示压力等级。
对于气体的压力，在中国，我们一般更常用其质量单位“公斤”描述（而不是“斤”），单位kg。
其对应的压强单位是“kg/cm2”，一公斤压力就是一公斤的力作用在一个平方厘米上。
同样，相对应于国外，对于气体的压力，常用的压强单位是“psi”，单位是“1 pound/inch2”, 就是“磅/平方英寸”，英文全称为Pounds per square inch。
但是更常用的是直接称呼其质量单位，即磅(LB.)，实际这LB.就是前面提到的磅力。
把所有的单位换成公制单位就可以算出：1 psi=1磅/inch2≈0.068bar，1 bar≈14.5psi≈0.1MPa，欧美等国家习惯使用psi作单位。
在Class600和Class1500中对应欧标和美标有两个不同数值，11MPa（对应600磅级）是欧洲体系规定，这是在《ISO 7005-1-1992 Steel Flanges》里面的规定；10MPa（对应600磅级）是美洲体系规定，这是在ASME B16.5里面的规定。
因此不能绝对地说600磅级对应的就是11MPa或者10MPa，不同体系的规定是不同的。
管道压力等级单位换算
阀门的体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。
一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。
150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。
所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB对应的公称压力等级为5.0MPa等等。
因此，不能随便按照压力变换公式来变换公称压力和温压等级管线的级别是如何定义的-ansi的标准Class 150,300,400,600,900,1500,2500 lb,与SI制压力等级对应关系如下:150 lb——2.0MPa600 lb——10.0MPa(ISO将其改为 11.0MPa)300 lb——5.0MPa 900 lb——15.0MPa400 lb——6.8MPa 1500 lb——25.0MPa(ISO将其改为 26.0MPa)DN15～600mm 2500 lb——42.0MPaCL150----------PN2.0、 PN1.6 PN2.5CL300----------PN5.0、 PN4.0CL400----------PN6.8、 PN6.3CL600----------PN10.0, PN11.0CL900----------PN15.0、 PN16.0CL1500---------PN25.0、 PN26.0CL2500---------PN42.0阀门公称压力-磅级换算表我国和欧洲所用的公制体系下用于标识阀门压力等级的是：公称压力（或者MPa）。
而美国用于标识阀门的是：磅级（CL）。
两者是不能通过“单位换算”来转换的。
将公称压力（单位是“千克力/平方厘米”，前缀为PN）直接换算成磅级（单位是“磅力/平方英寸”，前缀为CL）得到的结果是不正确的。
常用压力单位换算表
1mmAg = =1atm = 760 mmHg = 1013hPa1mmAg =1MPa=106Pa一、压力（pressure）为单位面积所承受的力压力：绝对压力、表压力、大气压力。
相互关系：绝对压力=表压力+大气压力* 绝对压力（Absolute Pressure）:当压力表示与完全真空的差。
测量处的实际压力。
* 表压力（Gage Pressure）:当表示其气体数值与该地域大气压力的差值。
* 大气压力：（Pressure Atmospheres）由大气重量所产生之压力，标准大气压力为″寸汞柱压力.风压:包括全压=静压(Ps)+动压(Pv)即速度压。
Total Pressure=Static Pressure+Dynamic(Velocity)Pressure。
风机所产生之压力，均以水柱来测量，因风机使用之压力均很小；而水银之密度很大（1mmHg =）使用水银柱（mmHg）来测量时，读数不太明显，故多采用水柱（mmAq或mmH2O）来测量或计算。
如：采用水银柱表示时，760mm水银柱=760 mmHg 。
选用水柱表示时，100mm水柱=100 mmAq 。
=（4″wg）Aq为拉丁文Aqua之简称。
1mmAq之压力约=1kg/m2 。
1标准气压=cm2==760mmHg=寸汞柱(Kg为质量单位,Kgf为重量单位。
)二、压力常用单位（CNS 7778）（注2）大气压Atm.(Pressure Atmospheres)=760mmHg 。
压力之表示，以大气压为准，高于此压力者为正压，低于此压力者为负压；速度压必为正压。
吋水银（汞）柱：（″Hg） =KPa 。
吋水柱：(″Wg or H2O) =KPa 。
呎水柱：(′Wg) =Kpa公斤/平方公尺：kg/m2 ；kg/cm2 98=KPa (1mmAq=＜＝摩擦阻力″wg/100′ =Pa/m″wg/100′ =Pa/mmAq =KPa ；mmAq =KPa ；mmAq/m =Pa/m重量：磅/平方英吋（lbs/in2或Psi ）。
常用压力单位及换算表
压力单位及换算注：毫米水柱是指4摄氏度状态的水柱高度，毫米汞柱是指0摄氏度状态的水柱高度。
1mmAg = 9.80665Pa = 0.0980665hPa1atm = 760 mmHg = 1013hPa1mmAg = 0.0735793mmHg一、压力（pressure）为单位面积所承受的力压力：绝对压力、表压力、大气压力。
相互关系：绝对压力=表压力+大气压力* 绝对压力（Absolute Pressure）:当压力表示与完全真空的差。
测量处的实际压力。
* 表压力（Gage Pressure）:当表示其气体数值与该地域大气压力的差值。
* 大气压力：（Pressure Atmospheres）由大气重量所产生之压力，标准大气压力为29.92″寸汞柱压力.风压:包括全压(P.T)=静压(Ps)+动压(Pv)即速度压(V.P)。
Total Pressure=Static Pressure+Dynamic(Velocity)Pressure。
风机所产生之压力，均以水柱来测量，因风机使用之压力均很小；而水银之密度很大（1m mHg=13.6mmAq）使用水银柱（mmHg）来测量时，读数不太明显，故多采用水柱（mmAq 或mmH2O）来测量或计算。
如：采用水银柱表示时，760mm水银柱=760 mmHg 。
选用水柱表示时，100mm水柱=100 mmAq 。
=（4″wg）Aq为拉丁文Aqua之简称。
1mmAq之压力约=1kg/m2 。
1标准气压=1.0332kgf/cm2=10.34mAg=760mmHg=29.92inHg寸汞柱(Kg为质量单位,Kgf为重量单位。
)二、压力常用单位（CNS 7778）（注2）大气压Atm.(Pressure Atmospheres)=760mmHg 。
压力之表示，以大气压为准，高于此压力者为正压，低于此压力者为负压；速度压必为正压。
吋水银（汞）柱：（″Hg） 3.377=KPa 。
管道压力等级单位换算
阀门的体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。
一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。
150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。
所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB对应的公称压力等级为5.0MPa等等。
因此，不能随便按照压力变换公式来变换公称压力和温压等级管线的级别是如何定义的-ansi的标准Class 150,300,400,600,900,1500,2500 lb,与SI制压力等级对应关系如下:150 lb——2.0MPa600 lb——10.0MPa(ISO将其改为 11.0MPa)300 lb——5.0MPa 900 lb——15.0MPa400 lb——6.8MPa 1500 lb——25.0MPa(ISO将其改为 26.0MPa)DN15～600mm 2500 lb——42.0MPaCL150----------PN2.0、 PN1.6 PN2.5CL300----------PN5.0、 PN4.0CL400----------PN6.8、 PN6.3CL600----------PN10.0, PN11.0CL900----------PN15.0、 PN16.0CL1500---------PN25.0、 PN26.0CL2500---------PN42.0阀门公称压力-磅级换算表我国和欧洲所用的公制体系下用于标识阀门压力等级的是：公称压力（或者MPa）。
而美国用于标识阀门的是：磅级（CL）。
两者是不能通过“单位换算”来转换的。
将公称压力（单位是“千克力/平方厘米”，前缀为PN）直接换算成磅级（单位是“磅力/平方英寸”，前缀为CL）得到的结果是不正确的。
压力单位换算
压力单位换算表
Class 150,300,400,600,900,1500,2500 lb,与SI制压力等级对应关系如下:
150 lb——2.0MPa
600 lb——10.0MPa(ISO将其改为 11.0MPa)
300 lb——5.0MPa 900 lb——15.0MPa
400 lb——6.8MPa 1500 lb——25.0MPa(ISO将其改为 26.0MPa)
DN15～600mm 2500 lb——42.0MPa
阀门的体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。
一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。
150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。
所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB对应的公称压力等级为5.0MPa等等。
因此，不能随便按照压力变换公式来变换公称压力和温压等级。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
美标压力换算（做阀门的不懂的看了你就懂了哦）Class/LB
PN/Mpa
压力对照表
公称压力
PN/Mpa
磅级（xx）
Class/LB
K级（xx）
压力单位换算表
单位名称标准大气压
atm 1
9.8592×
10-6
0.96787
0.98692
6.8016×
10-2
1.3158×
10-3
9.6787×
一．PN(最大工作压力/公称压力)是一个用数字表示的与压力有关的代号，是提供参考用的一个方便的圆整数，PN是近似于折合常温的耐压MPa数，是国内阀门通常所使用的公称压力。
对碳钢阀体的控制阀，指在200℃以下应用时允许的最大工作压力；对铸铁阀体，指在120℃以下应用时允许的最大工作压力；对不锈钢阀体的控制阀，指在250℃以下应用时允许的最大工作压力。
当工作温度升高时，阀体的耐压会降低。
帕斯卡
Pa
（N/cm2）
9.8068
1×10-5
6994.76
133.32
9.8068工程大气压
Kgf/cm2
1.03325
1.0197×
10-51
1.0197
0.070308
1.3595×
10-3
1×10-4xx
1.01325
1×10-5
0.980681
6.8974×
10-2
1.3332×
10-3
9.08068磅/英寸2 PSI
14.6960
4.5083×
10-3
14.2231
14.50391
1.93368×
10-2
14.223×
10-4毫米汞柱0°mmHg
760
7.5006×10-3
735.57
750.06
51.714917.3557×10-2毫米水柱
4°mmH
2O 10332
0.10197
1×
703.08
13.595
1.6-
2.02.5-5.06.310.01
3.015.025.042.00
6.00
1.6-
2.02.5-5.010.01
3.015.025.042.0国际代号1atm
1Pa
（N/cm2）
1Kgf/cm2
1bar
1PSI
1mmHg
1mmH
2O
美标阀门以磅级为表示公称压力，磅级是对于某一种金属的结合温度和压力的计算结果，他根据ANSI B16.34的标准来计算。
磅级与公称压力不是一一对应的主要原因是磅级与公称压力的温度基准不同。
我们通常使用软件来计算，但是也要懂得使用表格来查磅级。
xx主要用K值表示压力等级。
对于气体的压力，在中国，我们一般更常用其质量单位“公斤”描述（而不是“斤”），单位kg。
其对应的压强单位是“kg/cm2”，一公斤压力就是一公斤的力作用在一个平方厘米上。
同样，相对应于国外，对于气体的压力，常用的压强单位是“psi”，单位是“1 pound/inch2”,就是“磅/平方英寸”，英文全称为Pounds per square inch。
但是更常用的是直接称呼其质量单位，即磅(LB.)，实际这LB.就是前面提到的磅力。
把所有的单位换成公制单位就可以算出：
1 psi=1磅/inch2≈0.068bar，1 bar≈14.5psi≈0.1MPa，欧美等国家习惯使用psi 作单位。
在Class600和Class1500中对应欧标和美标有两个不同数值，11MPa （对应600磅级）是欧洲体系规定，这是在《ISO 7005-1-199
2 Steel Flanges》里面的规定；
10MPa（对应600磅级）是美洲体系规定，这是在ASME B16.5里面的规定。
因此不能绝对地说600磅级对应的就是11MPa或者10MPa，不同体系的规定是不同的。
二．阀门的体系主要有2种：
一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。
一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力”体系，美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。
例如，150LB.的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。
所以，一般说美标150LB 对应的公称压力等级为
2.0MPa，300LB对应的公称压力等级为5.0MPa等等。
因此，不能随便按照压力变换公式来变换公称压力和温压等级。
二．psi 有听过吧,psig就叫做(英制)蒸气压力,锅炉内[蒸气]的压力.蒸气归蒸气,空气归空气,空气中含有水气时,水分的重量是可以分离计算成(psig)的,但是我以为[psig]单独表示时,应该是指[锅炉内饱和水蒸汽的压力].
psi是磅/平方英吋(念做每平方英吋xx磅)
如果是Kg/cm2换算成psi,
1Kg/cm2= 14.21psi
1psi = 0.454Kg/(2.54cm)2= 0.07037kg/cm2则倒数就是14.21
1大气压= 760.00027 mHg
1mHg = 133.322 pa
1大气压= 101324.75pa
1kpa=>1000pa / 133.322pa X 13.6(水银比重) => 102.0087mH2OPSID, psid
PSI = Pound per Square Inch (磅/每平方英吋)
PSID == PSI Differential (PSI 压差).
PSIA == PSID to Vacuum (对真空的压差)
PSIG == PSID to environment (对表外环境的压差)
也就是平时说的psi 是压力单位磅每平方英寸
1psi=6.894KPa=0.00689MPa
1MPa=145psi=10公斤/平方厘米
三．我国和欧洲所用的公制体系下用于标识阀门压力等级的是：
公称压力（或者MPa）。
而xx用于标识阀门的是：
磅级（CL）。
两者是不能通过“单位换算”来转换的。
将公称压力（单位是“千克力/平方厘米”，前缀为PN）直接换算成磅级（单位是“磅力/平方英寸”，前缀为CL）得到的结果是不正确的。
因为公称压力是在常温下定义的，而美标的磅级是在比较高的温度下定义的（材料在高温下，许用应力小于常温，这就是为什么不能直接换算的原因），所以将磅级直接换算成公称压力后，得到的值是偏小的。
由于两者之间不是能用简单的公式换算出来的，所以一般都通过查相关的换算表格来转换通常换算公式如下ANSI和Psi的换算通常是如下：
压力等级X2+压力等级/2，例如：
ANSI300，耐压为：
ANSI600，耐压为：。
