建筑物防雷接地电阻检验方案
防雷装置检测方案
防雷装置检测方案一、检测目的。
防雷装置这玩意儿可重要啦！就像给房子和各种设施穿了一层防雷的铠甲。
咱们检测它呢，就是要看看这铠甲有没有破洞，能不能好好地保护我们的东西不被雷劈。
简单说，就是确保在雷电交加的时候，这些防雷装置能正常工作，把雷电这个“调皮捣蛋鬼”给安全地引走。
二、检测范围。
1. 建筑物。
不管是高耸入云的大楼，还是普普通通的小房子，只要有防雷装置的，都在咱们检测范围内。
像那种写字楼，里面有好多电脑、电器设备，要是防雷装置不灵了，一个雷下来，那些设备可能就“罢工”喽。
还有居民楼，住着好多人呢，更得检测好，可不能让雷电伤到大家。
2. 特殊场所。
变电站、油库这种地方，那可都是重点保护对象。
变电站要是被雷击中，可能会影响一大片区域的供电，那就麻烦大了。
油库就更不用说了，一旦被雷引发火灾或者爆炸，那可就像放了个超级大炸弹，后果不堪设想。
三、检测依据。
四、检测项目。
# （一）接闪器。
1. 外观检查。
先看看接闪器的样子，有没有被风吹歪了，或者被什么东西砸坏了。
就像检查一个士兵的盔甲有没有破损一样，要是接闪器都破破烂烂的，那还怎么迎接雷电这个“敌人”呢？比如说避雷针，看看它是不是直直地站在那儿，有没有生锈腐蚀得很厉害的地方。
2. 尺寸测量。
接闪器的尺寸也很重要。
不同高度、不同类型的建筑物，接闪器的尺寸要求不一样。
就像不同身材的人要穿不同尺码的衣服一样。
我们得拿尺子量一量，看看这个接闪器的高度、直径之类的尺寸是不是符合标准要求。
要是尺寸不对，可能就没法很好地把雷电吸引过来，那就起不到防雷的作用了。
# （二）引下线。
1. 连接情况检查。
引下线就像把雷电从接闪器运输到接地装置的“管道”。
我们得看看这个“管道”连接得牢不牢固。
要是连接处松动了，就像水管接口漏水一样，雷电可能就会在这儿“跑掉”，而不是乖乖地被引到地下。
我们要用工具拧一拧连接处的螺丝，看看有没有松动的迹象，还要看看焊接的地方有没有开焊的情况。
2. 腐蚀情况检查。
防雷接地工程验收方案
防雷接地工程验收方案一、验收原则防雷接地工程验收原则是根据国家相关技术规范、标准和相关行业规范进行验收，重点关注系统的技术性、安全性、可靠性和经济性。
在验收中，应重视系统的全面性、系统性、完整性，强调重点、重难点和关键技术的验收，贯彻质量管理的思想和方法。
验收结果应真实、准确、客观、公正、合理。
二、验收依据1.《防雷接地工程施工及验收规范》国家质量监督检验检疫总局和国家标准化管理委员会发布的规范文件，内容涵盖了防雷接地工程的建设、施工、验收、维护等方面的规范要求。
2.国家标准《电气装置用接地装置的通用技术条件》（GB 4208-2008）该标准规定了电气装置用接地装置的形式、结构、材料、技术要求，以及接地电阻的测量方法和验收标准。
3.《建筑电气设计规范》（GB 50052-2019）该规范对建筑电气工程进行设计的规范和要求，其中包括了对防雷接地工程的相关规定和验收要求。
三、验收内容1.材料验收防雷接地工程所使用的材料应符合相关的规范要求，包括接地排、接地线、接地网、接地极等。
在验收中应检查材料的质量和数量是否与设计文件相符，是否存在质量问题。
2.施工验收防雷接地工程的施工应按照设计文件和验收标准的要求进行，验收人员应注意施工现场的安全、文明施工和验收程序的要求。
在验收中应检查施工工艺和质量是否符合施工要求，施工是否规范、合理，施工现场是否符合安全要求。
3.接地电阻测试和验收接地电阻是防雷接地工程验收的重要指标之一。
验收人员应根据设计文件和验收标准的要求，对接地电阻进行测试和验收。
测试应在不影响现场安全的前提下进行，测试设备应符合相关要求并进行定期校准。
4.验收报告在验收结束后，验收人员应撰写验收报告。
验收报告应包括工程基本情况、工程质量现场情况、工程质量检验情况、问题整改、验收结论等内容。
验收报告应真实、准确、完整，能够反映工程实际情况。
四、验收要求1.组织验收防雷接地工程的验收应在不影响工程正常运行的前提下进行，由业主单位或其委托的验收机构进行。
库房防雷年检
库房防雷年检为了保障库房的安全，预防雷击事故的发生，根据《建筑工程雷电防护规范》及相关法律法规，对库房进行年度雷电防护设施的年检工作，是非常必要的。
以下将从库房雷电防护设施的检查内容、检查方法和年检操作规程进行详细介绍。
一、库房雷电防护设施的检查内容1、接地系统的检查：检查接地系统的接地电阻是否符合规范要求，是否存在断线、腐蚀等现象。
2、避雷针系统的检查：检查避雷针系统是否完好，是否存在松动、腐蚀等现象。
3、避雷带和接闪带的检查：检查避雷带和接闪带的安装是否符合规范要求，是否存在损坏、老化等现象。
4、引下线的检查：检查引下线的接地情况，是否存在老化、断线等现象。
5、综合检查：综合检查库房的雷电防护设施，包括绝缘状况、大地电阻等其他可能导致雷击事故的隐患。
二、库房雷电防护设施的检查方法1、使用测试仪器：使用接地电阻测试仪、避雷针测试仪等专业测试仪器对雷电防护设施进行检查测量，判断其性能是否符合要求。
2、目视检查：对避雷带、接闪带、引下线等部分进行目视检查，发现异常情况及时通知工程部门进行处理。
3、数据分析：对检测得到的数据进行分析，确定其中存在哪些问题和隐患。
三、年检操作规程1、检查准备：年检前，要进行相关资料的准备工作，包括库房的结构性能检测报告、雷电防护设施验收报告、设计图纸等资料的整理和归档。
2、年检计划：根据库房的使用情况和雷电防护设施的性能情况，制定年检计划，确定年检的具体时间和具体内容。
3、通知相关部门：通知库房管理部门和维护部门，安排相关人员协助年检，确保年检工作的顺利进行。
4、年检过程：按照年检计划，对库房的雷电防护设施进行逐一检查，记录检查结果和发现的问题，及时处理发现的问题和隐患。
5、年检总结：对年检结果进行总结和分析，制定相关维护、整改方案，并提交年检报告。
四、年检后维护管理1、维护管理计划：根据年检结果和总结，制定维护管理计划，逐一解决发现的问题和隐患。
2、定期维护：对雷电防护设施进行定期维护，包括避雷针、避雷带和接闪带的清洁、修复和更换等工作。
建筑工程防雷验收方案模板
建筑工程防雷验收方案模板一、前言为了确保建筑工程的安全可靠性，防止雷电对建筑结构和居民生命财产的影响，必须对建筑工程的防雷设施进行严格的验收。
本方案根据《建筑工程防雷设计规范》（GB50057）等相关标准，对建筑工程的防雷设计、施工和验收进行规范，力求做到合理、可行、有效，并尽量减少对建筑工程的影响。
二、验收范围本方案适用于各类建筑工程的防雷设施的验收，包括但不限于以下内容：1. 防雷接地系统的铺设和连接验收；2. 避雷针（球）的安装和连接验收；3. 避雷带的安装和连接验收；4. 避雷网的安装和连接验收；5. 防雷设备的接地电阻测试；6. 其他防雷设施的验收。
三、验收要求1. 防雷设施的设计和施工必须符合国家相关标准和规范的要求；2. 所有防雷设施的连接必须符合电气连接要求的相关规范；3. 所有防雷设施必须配备防雷标志，明确标识其功能；4. 所有防雷设施必须与周围的建筑结构、管线等设施进行合理的连接和绝缘处理，以确保其电气连接和防护效果；5. 防雷设施的接地电阻测试必须符合相关规范的要求。
四、验收流程1. 编制防雷设施施工验收整改意见书；2. 安排专业人员对防雷设施进行初步验收，检查接地系统的铺设和连接情况，避雷针（球）、避雷带、避雷网的安装情况；3. 对初步验收合格的防雷设施进行接地电阻测试；4. 根据初步验收和接地电阻测试的情况，编制防雷验收报告；5. 对不合格的防雷设施进行整改，并重新进行验收和接地电阻测试；6. 出具防雷设施最终验收报告，验收合格后，方可投入使用。
五、验收标准1. 防雷接地系统的接地电阻必须小于规定的阈值（一般为10Ω），并符合相关规范的要求；2. 避雷针（球）的材质和安装高度必须符合相关规范的要求；3. 避雷带、避雷网的材质、连接和安装必须符合相关规范的要求；4. 防雷设施的各项连接必须牢固、可靠，并符合相关规范的要求；5. 防雷设施的防雷标志必须清晰、完整，明确标识其功能。

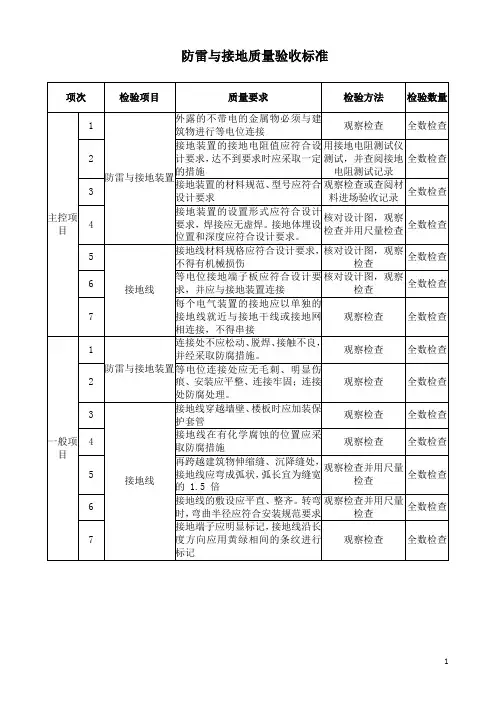

防雷与接地质量验收标准
7
每个电气装置的接地应以单独的接地线就近与接地干线或接地网相连接，不得串接
观察检查
全数检查
一般项目
1
防雷与接地装置
连接处不应松动、脱焊、接触不良，并经采取防腐措施。
观察检查
全数检查
2
等电位连接处应无毛刺、明显伤痕、安装应平整、连接牢固；连接处防腐处理。
观察检查
全数检查
3
接地线
接地线穿越墙壁、楼板时应加装保护套管
观察检查
全数检查
观察检查或查阅材料进场验收记录
全数检查
4
接地装置的设置形式应符合设计要求，焊接应无虚焊。接地体埋设位置和深度应符合设计要求。
核对设计图，观察检查并用尺量检查
全数检查
5
接地线
接地线材料规格应符合设计要求，不得有机械损伤
核对设计图，观察检查
全数检查
6
等电位接地端子板应符合设计要求，并应与接地装置连接
核对设计图，观察检查
观察检查
全数检查
4
接地线在有化学腐蚀的位置应采取防腐措施观来自检查全数检查5
再跨越建筑物伸缩缝、沉降缝处，接地线应弯成弧状，弧长宜为缝宽的1.5倍
观察检查并用尺量检查
全数检查
6
接地线的敷设应平直、整齐。转弯时，弯曲半径应符合安装规范要求
观察检查并用尺量检查
全数检查
7
接地端子应明显标记，接地线沿长度方向应用黄绿相间的条纹进行标记
防雷与接地质量验收标准
项次
检验项目
质量要求
检验方法
检验数量
主控项目
1
防雷与接地装置
外露的不带电的金属物必须与建筑物进行等电位连接
观察检查

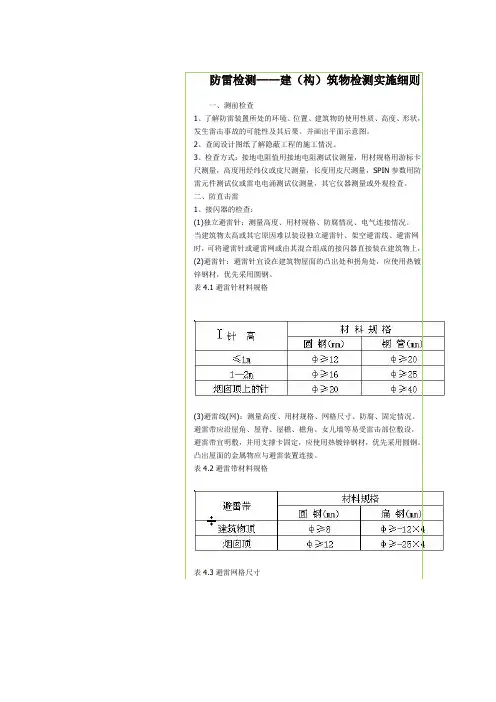

防雷检测——建(构)筑物检测实施细则
防雷检测——建（构）筑物检测实施细则一、测前检查1、了解防雷装置所处的环境、位置、建筑物的使用性质、高度、形状，发生雷击事故的可能性及其后果。
并画出平面示意图。
2、查阅设计图纸了解隐蔽工程的施工情况。
3、检查方式：接地电阻值用接地电阻测试仪测量，用材规格用游标卡尺测量，高度用经纬仪或皮尺测量，长度用皮尺测量，SPIN参数用防雷元件测试仪或雷电电涌测试仪测量，其它仪器测量或外观检查。
二、防直击雷1、接闪器的检查：(1)独立避雷针：测量高度、用材规格、防腐情况、电气连接情况。
当建筑物太高或其它原因难以装设独立避雷针、架空避雷线、避雷网时，可将避雷针或避雷网或由其混合组成的接闪器直接装在建筑物上，(2)避雷针：避雷针宜设在建筑物屋面的凸出处和拐角处，应使用热镀锌钢材，优先采用圆钢。
表4.1避雷针材料规格(3)避雷线(网)：测量高度、用材规格、网格尺寸、防腐、固定情况。
避雷带应沿屋角、屋脊、屋檐、檐角、女儿墙等易受雷击部位敷设，避雷带宜明敷，并用支撑卡固定，应使用热镀锌钢材，优先采用圆钢。
凸出屋面的金属物应与避雷装置连接。
表4.2避雷带材料规格表4.3避雷网格尺寸检查独立避雷针和架空避雷线(网)的支柱及其接地装置至被保护建筑物及其有联系的管道、电缆等金属物之间的距离，不得少于3米。
检查架空避雷线(网)至屋面和各种突出的风帽、放散管等物体之间的距离，不应少于3米。
避雷线应采用截面积≥35mm2的镀锌钢缆，两端接地。
(4)作为接闪器的金属板下面无可燃物质时，板的厚度≥0.5mm；当金属板下面有可燃物质时，铁板的厚度≥4mm，铜板的厚度≥5mm，铝板的厚度≥7mm。
(5)有爆炸危险的露天钢质气罐，当其壁厚不小于4mm时，可不装接闪器，但应接地、且接地点不应少于两处，两接地点弧形距离不宜大于30m。
2、引下线材料规格、防腐、连接、固定、敷设方式、间距情况。
引下线应沿建筑物四周均匀或对称布置，并宜设在拐角处，引下线间距按建筑物周长平均计算。
防雷检测服务方案
防雷检测服务方案1.预案制定和目标确定首先，制定一个详细的预案，确定防雷检测的目标。
明确需要检测的建筑物和设备范围，检测的时间和频率，以及所需的检测数据和报告要求。
2.建筑物和设备检测对建筑物和设备进行雷电风险检测。
检测包括对建筑物外墙、屋顶和地面的导体系统、闪电保护装置和接地系统进行检查和测试。
对设备和电气线路进行检测，包括测量设备的接地电阻、电气线路的电阻和绝缘电阻等。
3.环境检测雷电风险的评估还需要对环境中的雷电活动进行检测。
使用雷达系统、闪电定位系统等设备，监测雷电的频率、强度和分布情况。
同时，还需要监测大气环境中的电荷密度、电位差和静电场等参数。
4.数据分析和评估对收集到的建筑物、设备和环境的雷电数据进行分析和评估。
根据国家和地区的相关标准和规范，确定雷电风险等级和潜在危险性。
通过比较检测结果和标准要求，确定建筑物和设备的防雷保护等级，制定相应的防雷措施。
5.编制报告和提供建议根据数据分析和评估的结果，编制详细的检测报告。
报告中包括建筑物和设备的雷电风险等级、检测数据和分析结果、现有防雷措施的有效性评估等。
同时，根据检测结果，提供改进防雷保护措施的建议，包括设备维护、接地系统改进、闪电保护装置的安装等。
6.防雷保护方案制定根据检测报告和建议，制定详细的防雷保护方案。
方案包括建筑物和设备的具体防雷措施，如闪电保护地线的设置、雷电监测和报警系统的安装等。
同时，制定实施计划，安排实施的时间和负责人。
7.实施和检验按照防雷保护方案进行实施，并定期进行检验和维护。
检验包括对建筑物和设备的防雷措施进行检查和测试，确保其有效性和符合相关标准和规范要求。
及时进行维护和更换不合格或老化的设备和保护措施。
8.培训和宣传针对建筑物和设备的使用者和管理人员进行防雷保护知识培训，提高防雷意识和应急响应能力。
同时，开展相关宣传活动，提高公众对雷电灾害的认识和预防意识。
以上是一个防雷检测服务方案的概述。
具体方案可以根据不同的需求和场景进行调整和补充，以实现对雷电风险的全面检测和评估，提供有效的防雷保护措施。
如何做建筑防雷检测作业方案设计
建筑防雷检测作业方案设计一、检测对象建筑防雷检测主要针对建筑物的防雷系统进行检测，包括接闪器、接地装置、引下线、避雷带等。
通过对这些组成部分的检测，可以评估建筑物的防雷性能，并及时发现存在的问题。
二、检测范围建筑防雷检测范围包括建筑物内部和外部的防雷系统。
建筑物内部的检测主要针对接闪器、接地装置等设备的安装情况和电气连接是否合格；建筑物外部的检测主要针对引下线、避雷带等设备的安装情况和接地情况是否良好。
三、检测方法1. 直流电阻法：通过测量接地装置、引下线等部件的电阻值，评估其接地情况是否合格。
2. 皮托法：通过测量接闪器的放电电流和持续时间，评估其放电性能是否良好。
3. 视觉检查法：通过对建筑物内外部防雷系统的外观进行检查，评估其安装情况是否符合标准要求。
4. 红外热像检测法：通过红外热像仪对接闪器、避雷带等设备的温度分布进行检测，评估其是否存在异常情况。
四、检测过程1. 准备工作：确定检测范围和对象，准备相应的检测设备和工具。
2. 检测步骤：（1）对建筑物内外部的防雷系统进行外观检查，记录存在的问题。
（2）使用直流电阻法对接地装置、引下线等部件进行电阻测量。
（3）使用皮托法对接闪器进行放电性能检测。
（4）使用红外热像仪对接闪器、避雷带等设备进行温度检测。
3. 检测报告：根据检测结果编写检测报告，对存在的问题进行分析和建议。
五、检测人员要求建筑防雷检测需要专业的技术人员进行操作，具备相关的防雷检测经验和资质。
六、安全注意事项在进行建筑防雷检测时，必须注意安全问题，避免发生意外。
必须严格按照操作规程和安全标准进行操作，确保人员和设备的安全。
七、总结通过建筑防雷检测，可以及时发现并解决建筑物防雷系统存在的问题，保障建筑物不受雷击损害。
因此，建筑防雷检测是建筑工程中不可或缺的一部分，需要高度重视和认真执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 总则
1.1 编制目的：
为方便和规范建筑物防雷接地电阻的检测工作，特编制本作业指导书。
1.2 编制依据：
1.2.1《建筑物防雷设计规范》GB 50057-2010
1.2.2《建筑电气工程施工质量验收规范》GB 50303-2013
1.2.3《建筑物电子信息系统防雷技术规范》GB50343-2015
1.2.4《建筑物防雷装置检测技术规范》GB/T 21431-2015
1.2.5《建筑工程施工质量验收统一标准》GB50300-2013
1.3 适用范围
地基接地，建筑工地接地和防雷接地检测。
2 项目概况及检测环境
1.1 项目概况：
1.2 检测环境：
建筑物周围具有原状土壤或密实、湿润的回填土，温度、气压不限。
3 仪器设备及相关物质
3.1 由优利德公司生产的UNI-T UT273钳形接地电测试仪
3.2 辅助接地棒二根（电位探棒和电流探棒）
3.3 3×1.5米测试导线及测试头
3.4 接电位探棒和电流探棒的测试线（带测试夹钳）2根
3.5 连接测试点的导线（带测试夹钳）2圈（每圈约50米）
3.6 温湿度计
3.7 1.5V干电池4支
3.8 小锤、锉刀等
以上所有设备均经过检定或校准，且在检定或校准有效期内，辅助工具和材料等都必须保证能正常使用。
4 数据的采集、处置
4.1 采样由责任检测科室组织检测人员，在委托方指派人员及监理的见证下现场进行。
4.2 依据规范对建筑物防雷装置中具有代表性的部位（接闪器、引下线、总等电位、局部等电位等）进行检测并记录测试值。
4.3 据建筑物施工的防雷设计要求，对屋面特殊的金属物件（水箱、太阳能、消防管等）进行检测并记录测试值。
5 检测细则
5.1 进入现场，确认现场检测条件，若现场已有形成回路的接地引下线，即可开始测量，若无可供测量的贿赂，则按以下步骤进行；
5.2 找建筑物附近的原状土壤或回填土密实、湿润的地方插入电位探棒Pˊ和电流探棒Cˊ，将两根探棒测试线一端与两探棒牢固接触，另一端与设备连接。
注:两探棒沿大地辐射方向依次排开，并且两探棒间距不小于20米。
5.3 将测试线的一端与要检测的位置可靠连接，并与探棒形成可靠地闭合回路。
注：将被测试位置的绝缘物质（油漆、铁锈、泥土等）清除干净。
5.4 连线完成后，操作检测设备进行测量，记录测试结果。
6 UT273钳形接地电阻测试仪操作规程
6.1 打开电源盖，正确装入电池；
6.2 长按“POWER”键打开设备，待接地电阻测试仪自检完成后，屏幕上显示“OLΩ”即可开始测量；
6.3 按下接地电阻测试仪的扳机并用钳口钳住待测闭合回路的导线，如图；
6.4 待接地电阻测试仪显示测试结果且稳定后读取测试结果，将该结果记录在原始记录纸上并记录相关信息；
6.5 测试结束后，按“POWER”键关闭设备；
6.6 将接地桩及各测试线整理收好；
6.7 当对设备运行状态存疑时，可用随仪器附带的测试环进行检验。
7 检测数量
8 人员与岗位责任制
7.1 本检测项目设项目负责人与检测人员，所有人员均应经岗位培训考核合格方可上岗操作。
7.2 岗位责任制
7.2.1掌握本检测项目的基本原理与技术，能正确使用与本职工作有关的仪器设备，熟悉常用材料的性能、运用范围和使用方法，能熟练完成实验的准备和物资管理工作；
7.2.2 能正确执行有关检测项目作业规程，按期保质完成检测工作；
7.2.3认真做好检测前的各项准备工作，检查仪器设备工作是否正常，如有异常应立即排除故障，确认正常后方可进行检测工作；
7.2.4 按要求做好测试记录，不应随意涂改，做到认真、准确、清晰；
7.2.5测试完毕后，对所使用的仪器设备进行维护与保养、维修和管理，使仪器设备处于完好状态；
7.2.6遵守保密规定，检测人员不得与委托方直接沟通检测情况，检测报告签发前不得向外界泄露检测情况，需要时提请委托方与检测管理人员联系；
7.2.7 遵守职业道德，维护检测的科学、公平、公正原则，不弄虚作假，加强学习，不断提高业务水平；
7.2.8 做好检测原始记录与检测报告的存档工作；
7.2.9在检测工作中，若出现不合格的情况，应准确的做好记录并按本公司相关规定进行处理；
7.2.10 负责人与各检测人员均应持证上岗，并经本室技术或质量负责人对其进行培训与考核合格。
9 安全规程
8.1 戴好安全帽，做好防护措施方可进入施工现场进行作业；
8.2 进入工地现场，不应随意攀爬建筑物，脚手架或其它较高的物件、机械等，以免从高处坠落，造成人身安全事故；
8.3 在没有专业技术人员的指导下，禁止随意触摸、操作和使用施工现场的机械设备；
8.4 进入施工现场，要处处留心观察周边环境，小心高空坠物；
8.5 进入光线不好的建筑物，要拉好扶好，特别注意建筑物中的预留孔洞等；
8.6 进入工地后，不要触摸工地现场中与检测无关的电线和电气设备线路，以防触电；
8.7 进入现场，不要在没有基坑支护的基坑旁或土坑边壁走动；
8.8 选择良好的作业环境，不要在土方松动或建筑机械旁边和下边工作，保护自身和设备的安全；
8.9 不能赤脚、穿拖鞋进入工地进行作业；
8.10 不要在模板及建筑垃圾较多、环境较复杂的地方行走，小心脚扭伤、戳伤；
8.11不要在雷雨天气进入高层建筑物的上部进行检测工作，以防雷击；
8.12注意劳动保护，正确使用防护用品、用具，严格按照操作规程作业；
8.13注意消防安全，进入施工现场作业区，特别是易燃、易爆物周围，严禁吸烟；
8.14不要在工地现场明火作业的地方滞留和观看；
8.15不准在工地嬉戏打闹，追逐；
8.16进入施工现场，要注意自身形象，礼貌用语，行为规范，不要与现场人员发生争执；
8.17 在现场作业中，不要乱扔物体，以防对他人安全造成威胁；
（新工艺、新装置、新技术、新产品）。
