110KV变电站操作票

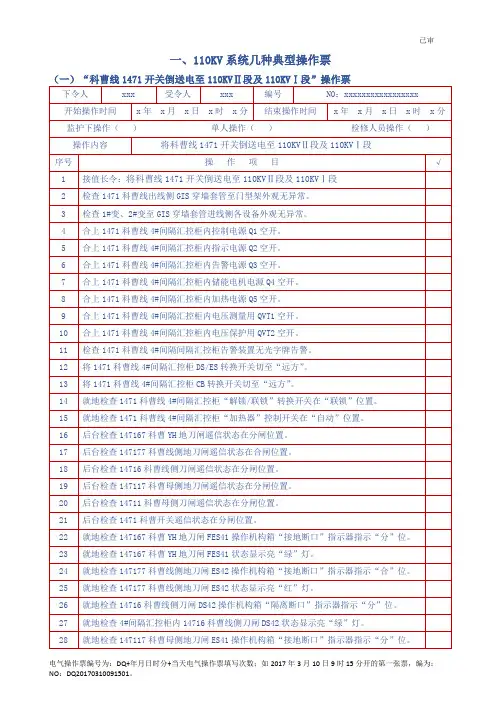

1、110KV系统几种电气状态下的操作票(已审)
就地检查110KV GIS配电室6#间隔汇控柜内PT二次空开QVT2在合闸位置。
57
就地检查110KV GIS配电室6#间隔汇控柜内PT二次空开QVT21在合闸位置。
58
就地检查110KV GIS配电室6#间隔汇控柜内PT二次空开QVT22在合闸位置。
59
就地检查并确认10KV GIS配电室6#间隔汇控柜上告警装置无光字牌告警。
37
就地检查147177科曹线侧地刀闸ES42状态显示亮“绿”灯。
38
后台遥控合上14716科曹线侧刀闸。
39
后台检查14716科曹线侧刀闸遥信变位，确已合闸。
40
就地检查14716科曹线侧刀闸DS42操作机构箱“隔离断口”指示器指示“合”位。
41
就地检查14716科曹线侧刀闸DS42状态显示亮“红”灯。
31
就地检查14711科曹母侧刀闸DS41状态显示亮“绿”灯。
32
就地检查1471科曹开关CB41操作机构箱前分合闸指示器指示“分”位。
33
就地检查1471科曹开关CB41状态显示亮“绿”灯。
34
后台遥控跳开147177科曹线侧地刀闸。
35
后台检查147177科曹线侧地刀闸遥信变位，确已分闸。
36
就地检查147177科曹线侧地刀闸ES42操作机构箱“接地断口”指示器指示“分”位。
27
就地检查4#间隔汇控柜内14716科曹线侧刀闸DS42状态显示亮“绿”灯。
28
就地检查147117科曹母侧地刀闸ES41操作机构箱“接地断口”指示器指示“分”位。
29
就地检查147117科曹母侧地刀闸ES41状态显示亮“绿”灯。
30
就地检查14711科曹母侧刀闸DS41操作机构箱“隔离断口”指示器指示“分”位。
变电站典型操作票(2)
44
1110旁路开关运行转冷备用
50
45
合上11145二府Ⅰ开关旁刀闸
51
46
拉开11145二府Ⅰ开关旁刀闸
52
47
2号电容器运行转检修
53
48
2号电容器检修转运行
55
49
35KV消弧线圈由1号主变运行转冷备用
57
50
35KV消弧线圈冷备用转1号主变运行
58
51
35KV消弧线圈运行转检修
59
52
22
拉开11011刀闸
23
检查11011刀闸确已拉开
24
检查11015刀闸确在断开位置
25
跳开101控制电源开关
26
跳开3501控制电源开关
备注: 接下页
操作人： 监护人： 值班负责人（值长）：
（4）
变电站(发电厂)倒闸操作票
单位___________ 编号_____________
发令人
受令人
发令时间
备注：
操作人： 监护人： 值班负责人（值长）：
(2)
变电站(发电厂）倒闸操作票
单位___________ 编号_____________
发令人
受令人
发令时间
年 月 日 时 分
操作开始时间：
年 月 日 时 分
操作结束时间：
年 月 日 时 分
（ ）监护下操作 （ ）单人操作 ( ）检修人员操作
操作任务：1号主变运行转冷备用
34
29
110KV X母YH运行转冷备用
35
30
110KV X母YH冷备用转运行
36
31
110KV X母YH冷备用转检修
110KV变电站典型操作票
110KV变电站典型操作票8、合上Ⅰ矿化1下刀闸，查Ⅰ矿化1下刀闸确已合好9、拉开Ⅰ矿化1上刀闸，查Ⅰ矿化1上刀闸确已拉开10、拉开永矿2上刀闸，查永矿2上刀闸确已拉开11、合上永矿2下刀闸，查永矿2下刀闸确已合好12、合上Ⅰ矿郊1下刀闸，查Ⅰ矿郊1下刀闸确已合好13、拉开Ⅰ矿郊1上刀闸，查Ⅰ矿叫1上刀闸确已拉开14、合上Ⅰ矿陈1下刀闸，查Ⅰ矿陈1下刀闸确已合好15、拉开Ⅰ矿陈1上刀闸，查Ⅰ矿陈1上刀闸确已拉开16、合上矿111下刀闸，查矿111下刀闸确已合好17、拉开矿111上刀闸，查矿111上刀闸确已拉开18、合上Ⅰ梁矿2下刀闸，查Ⅰ梁矿2下刀闸确已合好19、拉开Ⅰ梁矿2上刀闸，查Ⅰ梁矿2上刀闸确已拉开20、断开矿110KV上母PT二次侧空气开关21、取下矿110KV上母PT二次侧保险22、退出110KV母线保护装臵“倒闸过程中”压板23、装上矿110开关“控制电源保险” 24、查110KV上母确不带负荷运行25、拉开矿110开关26、查矿110开关确在分闸位臵27、拉开矿110上刀闸，查矿110上刀闸确已拉开28、拉开矿110下刀闸，查矿110下刀闸确已拉开29、拉开矿11上表刀闸，查矿11上表刀闸确已拉开30、操作完毕B、操作任务：矿110KV上母作安措1、查矿110KV上母确在冷备用状态2、在矿110KV上母与矿11上表之间验明三相确无电压3、合上矿11上母地，查矿11上母地刀闸确已合好4、操作完毕C、操作任务：矿110KV上母拆除安措- 46 -1、查矿110KV上母确在检修状态2、拉开矿11上母地，查矿11上母地刀闸确已拉开3、操作完毕D、操作任务：矿110KV上母灰备、用矿110母联充电投运1、查矿110KV上母确在冷备用状态2、查在送电范围内确无接地和短路3、合上矿110上刀闸，查矿110上刀闸确已合好4、合上矿110下刀闸，查矿110下刀闸确已合好5、合上矿11上表刀闸，查矿11上表刀闸确已合好6、合上矿110KV上母PT二次侧空气开关7、装上矿110KV上母PT二次侧保险8、投入矿110KV母线保护“母联充电保护”压板9、投入矿110KV母线保护“母联充电保护速动”压板10、投入矿110KV母线保护“母联过流保护”压板11、投入矿110KV母线保护“母联后备保护出口”压板12、合上矿110开关13、查矿110开关确已合好14、退出矿110KV母线保护“母联充电保护”压板15、退出矿110KV母线保护“母联充电保护速动”压板16、退出矿110KV母线保护“母联过流保护”压板17、退出矿110KV母线保护“母联后备保护出口”压板18、操作完毕E、操作任务：矿110KV上母灰备，用永矿2充电、投运1、查矿110KV上母确在冷备用状态2、查在送电范围内确无接地和短路3、查永矿线确热备用于110KV下母4、拉开永矿2下刀闸，查永矿2下刀闸确已拉开5、合上永矿2上刀闸，查永矿2上刀闸确已合好6、合上矿110上刀闸，查矿110上刀闸确已合好- 47 -7、合上矿11上表刀闸，查矿11上表刀闸确已合好8、合上矿110KV上母PT二次侧空气开关9、装上矿110KV上母PT二次侧保险10、退出矿110KV母线保护所有出口压板，保留“永矿2出口”压板11、查永矿2保护确已按调度指令全部投入12、合上永矿2开关13、查永矿2开关确在合闸位臵14、拉开永矿2开关15、查永矿2开关确在分闸位臵16、投入矿110KV母线保护所有出口压板17、合上矿110下刀闸，查矿110下刀闸确已合好18、合上矿110开关19、查矿110开关确在合闸位臵20、操作完毕F、操作任务：矿110KV上母倒为正常运行方式1、查Ⅰ热矿线、Ⅰ矿化线、Ⅰ矿郊线、Ⅰ矿陈线、矿111、Ⅰ梁矿线确带110KV下母2、查永矿线确热备用于110KV下母3、查矿110母联确在运行状态4、投入110KV母线保护装臵“倒闸过程中”压板5、取下矿110开关“控制电源保险”6、合上Ⅰ热矿2上刀闸，查Ⅰ热矿2上刀闸确已合好7、拉开Ⅰ热矿2下刀闸，查Ⅰ热矿2下刀闸确已拉开8、合上Ⅰ矿化1上刀闸，查Ⅰ矿化1上刀闸确已合好9、拉开Ⅰ矿化1下刀闸，查Ⅰ矿化1下刀闸确已拉开10、拉开永矿2下刀闸，查永矿2下刀闸确已拉开11、合上永矿2上刀闸，查永矿2上刀闸确已合好12、合上Ⅰ矿郊1上刀闸，查Ⅰ矿郊1上刀闸确已合好13、拉开Ⅰ矿郊1下刀闸，查Ⅰ矿叫1下刀闸确已拉开- 48 -负荷运行于14、合上Ⅰ矿陈1上刀闸，查Ⅰ矿陈1上刀闸确已合好15、拉开Ⅰ矿陈1下刀闸，查Ⅰ矿陈1下刀闸确已拉开16、合上矿111上刀闸，查矿111上刀闸确已合好17、拉开矿111下刀闸，查矿111下刀闸确已拉开18、合上Ⅰ梁矿2上刀闸，查Ⅰ梁矿2上刀闸确已合好19、拉开Ⅰ梁矿2下刀闸，查Ⅰ梁矿2下刀闸确已拉开20、退出110KV母线保护装臵“倒闸过程中”压板21、装上矿110开关“控制电源保险” 22、操作完毕（二）母线PT操作A、操作任务：110KV矿11上表停运、解备1、查110KV上母PT确带负荷运行2、查矿110母联确在运行状态3、将110KV电压切换开关打倒切换位臵4、断开矿110KV上母PT二次侧空气开关5、取下矿110KV上母PT二次侧保险6、拉开矿11上表刀闸，查矿11上表刀闸确已拉开7、操作完毕B、操作任务：110KV矿11上表作安措1、查110KV上母PT 确在冷备用状态2、在矿110KV上母PT与矿11上表之间验明三相确无电压3、合上矿11上表地，查矿11上表地刀闸确已合好4、操作完毕C、操作任务：110KV矿11上表拆除安措1、查110KV上母PT 确在检修状态2、拉开矿11上表地，查矿11上表地刀闸确已拉开3、操作完毕D、操作任务：110KV矿11上表恢备、投运1、查110KV上母PT确在冷备用状态- 49 -2、查在送电范围内确无接地和短路3、合上矿11上表刀闸，查矿11上表刀闸确已合好4、合上矿110KV上母PT二次侧空气开关5、装上矿110KV上母PT二次侧保险6.将110KV电压切换开关打到断开位臵7.操作完毕注意：本操作是在正常运行方式下检修PT的操作，由于110KV电压互感器是电容式电压互感器操作有较大的电容电流，会产生很强烈的电弧声，操作110KVPT刀闸时应当动作迅速。
综合操作指令票
综合操作指令票
操作单位：110KV钱营变电站2006年8月7日(星期一) （地）调综字第20060105号第1页
拟票人：蒋庆国审票人：张大才下票人：蒋庆国受票人：曹东受票时间：8月6日21时30分
综合操作指令票
操作单位：110KV钱营变电站2006年8月7日(星期一) （地）调综字第20060106号第1页
拟票人：蒋庆国审票人：张大才下票人：蒋庆国受票人：曹东受票时间：8月7日16时30分
变电站（发电厂）倒闸操作票
操作单位:110KV钱营变电站编号20060112 第1页, 共1页
变电站（发电厂）倒闸操作票
操作单位:110KV钱营变电站编号20060113 第1页, 共1页
逐项操作指令票
2006年8月10日（星期四）（地）调操字第20060098号第1页
变电站（发电厂）倒闸操作票
操作单位:110KV钱营变电站编号20060118 第1页, 共1页
变电站（发电厂）倒闸操作票
操作单位:110KV钱营变电站编号20060119 第1页, 共1页。
110KV变电站操作票
天泰电力公司110kV幸福滩变电站送电流程二0一一年十月十二日110kV幸福滩变电站送电流程为确保110kV幸福滩变电站顺利送电，送电前应全面检查变电站一、二次设备确无杂物、短路、接地等，检查各保护装置电源确已投入，送电按下列顺序进行。
说明:各输、配电线路的自动装置重合闸压板应退出。
第一步：110kV金幸线1801、I、II段母线充电。
(由金沙变对其线路充电）1、检查核对1801保护屏定值与定值单一致检查1801保护压板已按规定投入合上18013隔离开关合上18011隔离开关合上110kV II段电压互感器112Y隔离开关合上1801断路器检查110kV II段母线带电正常，三相电压指示正常（110kV II段母线PT与110kV金幸线PT二次核相,确认无误）.2、合上110kV I段电压互感器111Y隔离开关检查110kV I段母线111Y电压互感器与110kV II段母线112YH电压互感器二次联络空开在断开位置。
3、检查110kV母联1150保护定值与定值单一致检查1150保护压板已按规定投入合上11502隔离开关合上11501隔离开关投入1150母联充电保护压板合上1150断路器检查110kVI段母线带电正常(3分钟) 退出1150母联充电保护压板（对I、II段母线PT二次侧进行核相,确认无误）.4、拉开110kV母联1150断路器检查110kVI段母线停电正常。
5、拉开110kV金幸线1801断路器检查110kVII段母线停电正常。
第二步:1、2号主变压器充电(5次)1、检查核对2号主变保护屏定值与定值单一致检查2号主变保护压板已按规定投入合上11021隔离开关合上11023隔离开关（35kV 侧3502断路器、10kV侧1002断路器保持冷备状态）2、检查核对1号主变保护屏定值与定值单一致检查1号主变保护压板已按规定投入合上11011隔离开关合上11013隔离开关（35kV 侧3501断路器、10kV侧1001断路器保持冷备状态)。
变电站检修操作票
华通站倒闸操作一、华通站110KV线路停送电1．<华青线I回111开关和线路由运行转检修>⑴拉开111断路器⑵检查112负荷⑶检查111开关在断开位置⑷拉开111-2隔离开关⑸拉开111-5隔离开关⑹在111-4开关侧验电⑺合上111-47接地隔离开关⑻在111-2开关侧三相分别验明确无电压⑼合上111-27接地隔离开关⑽在111-2线路侧三相分别验明确无电压（拉开青山电厂对侧开关）⑾合上111-17接地隔离开关⑿在111-2机构上挂“禁止合闸，有人工作”标示牌⒀在111-5机构上挂“禁止合闸，有人工作”标示牌⒁退出110KV母差掉111压板⒂取下111操作保险⒃拉开111信号刀闸⒄退出111跳闸压板⒅退出111合闸压板2．<华青线I回111开关和线路由检修转运行>〔1〕合上111信号刀闸〔2〕给上111操作保险〔3〕在110KV母差跳111压板测对地电压〔4〕投入110KV母差跳111压板〔5〕检查继电保护光纤通信接口装置本线/旁路把手在本线位置〔6〕在111跳闸压板测对地电位〔7〕投入111跳闸压板〔8〕在111合闸压板测对地电位〔9〕投入111合闸压板〔10〕拆111-2机构上“禁止合闸，有人工作”标示牌〔11〕拆111-5机构上“禁止合闸，有人工作”标示牌〔12〕拉开111-47接地隔离开关〔13〕拉开111-27接地隔离开关〔14〕拉开111-17接地隔离开关〔15〕检查111在断开位置〔16〕合上111-5隔离开关〔17〕合上111-2隔离开关〔18〕合上111（合对侧青山电厂开关）〔19〕检查111负荷〔20〕检查112负荷〔21〕检查111断路器在合上位置〔22〕检查111保护液晶窗显示CD=1二、华通站母线停送电操作（一）220KV倒母线操作1、<220KV4号母线由运行转检修，246、212、214、204、216由4号母线倒5号母线带，母联245开关由运行转检修，220KV4号PT由运行转检修>〔1〕投入220KV母差互联压板〔2〕检查母差互联动作光字牌亮〔3〕取下245操作保险〔4〕合上246-5隔离开关〔5〕检查246 PT并列光字牌亮〔6〕检查246双位继电器及指示灯切换正确〔7〕拉开246-4隔离开关〔8〕合上212-5隔离开关〔9〕检查212 PT并列光字牌亮〔10〕检查212双位继电器及指示灯切换正确〔11〕拉开212-4隔离开关〔12〕合上214-5隔离开关〔13〕检查214 PT并列光字牌亮〔14〕检查214双位继电器及指示灯切换正确〔15〕拉开214-4隔离开关〔16〕合上204-5隔离开关〔17〕检查204 PT并列光字牌亮〔18〕检查204双位继电器及指示灯切换正确〔19〕拉开204-4隔离开关〔20〕合上216-5隔离开关〔21〕检查216 PT并列光字牌亮〔22〕检查216双位继电器及指示灯切换正确〔23〕拉开216-4隔离开关〔24〕拉开220KV4号PT二次小开关1ZK 〔25〕拉开220KV4号PT二次刀闸1DK 〔26〕检查220KV4号母线无电压〔27〕拉开224-9隔离开关〔28〕给上245操作保险〔29〕检查220KV4号刀闸均开着（除245-4）〔30〕检查245负荷应为零〔31〕拉开245断路器〔32〕检查245在断开位置〔33〕拉开245-4隔离开关〔34〕拉开245-5隔离开关〔35〕在245-5开关侧三相分别验明确无电压〔36〕合上245-57接地隔离开关〔37〕在245-4开关侧三相分别验明确无电压〔39〕在224-9 PT侧三相分别验明确无电压〔40〕合上224-97接地隔离开关〔41〕在24-72母线侧三相分别验明确无电压〔42〕合上224-72接地隔离开关〔43〕在224-73母线侧三相分别验明确无电压〔44〕合上224-73接地隔离开关〔45〕退出220KV母差4号母线复压闭锁压板〔46〕退出220KV母差跳245压板〔47〕退出3号主变I号保护盘跳245压板〔48〕退出4号主变II保护盘跳245压板〔49〕退出245三相不一致压板（未设压板）〔50〕取下245操作保险〔51〕拉开245信号刀闸〔52〕退出220KV母差互联压板〔53〕检查220KV母差互联光字牌灭2、<220KV4号母线由检修转运行，246、212、214、204、216由5号母线转4号母线带，母联245由检修转运行，220KV4号PT由检修转运行>〔1〕拉开224-72接地隔离开关〔2〕拉开224-73接地隔离开关〔3〕拉开224-97接地隔离开关〔5〕拉开245-57接地隔离开关〔6〕检查220KV4号母线无地线(组数、位置) 〔7〕合上245信号小刀闸〔8〕给上245操作保险〔9〕在220KV母差掉245压板测对地电压〔10〕投入220KV母差掉245压板〔11〕在3号主变I号保护盘跳245压板测对地电压〔12〕投入3号主变I号保护盘跳245压板〔13〕在4号主变I号保护盘跳245压板测对地电压〔14〕投入4号主变I号保护盘跳245压板〔15〕投入245三相不一致压板（未设此压板）〔16〕检查245断路器在断开位置〔17〕合上245-5隔离开关〔18〕合上245-4隔离开关〔19〕合上245断路器〔20〕检查245在合上位置〔21〕合上224-9隔离开关〔22〕合上220KV4号PT低压刀闸1DK〔23〕合上220KV4号PT低压开关1ZK〔24〕检查220KV4号母线电压正常〔25〕投入220KV母差4号母线电压闭锁压板〔26〕投入220KV母差互联压板〔27〕取下245操作保险〔28〕合上246-4隔离开关〔29〕检查246 PT并列光字牌亮〔30〕检查246双位继电器位置切换及指示灯指示正确〔31〕拉开246-5隔离开关〔32〕合上212-4隔离开关〔33〕检查212 PT并列光字牌亮〔34〕检查212双位继电器位置切换及指示灯指示正确〔35〕拉开212-5隔离开关〔36〕合上214-4隔离开关〔37〕检查214 PT并列光字牌亮〔38〕检查214双位继电器位置切换及指示灯指示正确〔39〕拉开214-5隔离开关〔40〕合上204-4隔离开关〔41〕检查204 PT并列光字牌亮〔42〕检查204双位继电器位置切换及指示灯指示正确〔43〕拉开204-5隔离开关〔44〕合上216-4隔离开关〔45〕检查216 PT并列光字牌亮〔46〕检查216双位继电器位置切换及指示灯指示正确〔47〕拉开216-5隔离开关〔48〕给上245操作保险〔49〕退出220KV母差互联压板〔50〕检查220KV母差互联光字牌灭3、<220KV 6号母线由热备用转检修，旁路246开关由热备用转检修>〔1〕检查246断路器在断开位置〔2〕拉开246-6〔3〕拉开246-4隔离开关〔4〕检查220KV6号母线刀闸均在断开位置〔5〕在226-72接地隔离开关母线侧三相分别验明确无电压〔6〕合上226-72接地隔离开关〔7〕在226-73接地隔离开关母线侧三相分别验明确无电压〔8〕合上226-73接地隔离开关〔9〕在246-27接地隔离开关开关侧三相分别验明确无电压〔10〕合上246-27接地隔离开关〔11〕在246-57开关侧三相分别验明确无电压〔12〕合上246-57接地隔离开关〔13〕退出246三相不一致压板〔14〕退出220KV母差掉246压板〔15〕退出纵联方向A相启动失灵压板〔16〕退出纵联方向B相启动失灵压板〔17〕退出纵联方向C相启动失灵压板〔18〕退出纵联方向A相跳闸压板〔19〕退出纵联方向B相跳闸压板〔20〕退出纵联方向C相跳闸压板〔21〕退出纵联方向沟通三跳压板〔22〕退出纵联距离A相启动失灵压板〔23〕退出纵联距离B相启动失灵压板〔24〕退出纵联距离C相启动失灵压板〔25〕退出纵联距离A相跳闸压板〔26〕退出纵联距离B相跳闸压板〔27〕退出纵联距离C相跳闸压板〔28〕退出纵联距离三跳压板〔29〕退出纵联距离永跳压板〔30〕取下246操作保险〔31〕拉开246信号刀闸〔32〕在246-4机构上挂“禁止合闸，有人工作”标示牌4、<220KV6号母线由检修转热备用，旁路246开关由检修转热备用>〔1〕合上246信号刀闸〔2〕给上246操作保险〔3〕在220KV母差掉246压板测对地电压〔4〕投入220KV母差掉246压板〔5〕投入246断路器三相不一致压板〔6〕在纵联方向A相启动失灵压板测对地电压〔7〕投纵联方向A相启动失灵压板〔8〕在纵联方向B相启动失灵压板测对地电压〔9〕投纵联方向B相启动失灵压板〔10〕在纵联方向C相启动失灵压板测对地电压〔11〕投纵联方向C相启动失灵压板〔12〕在纵联方向A相跳闸压板测对地电压〔13〕投纵联方向A相跳闸压板〔14〕在纵联方向B相跳闸压板测对地电压〔15〕投纵联方向B相跳闸压板〔16〕在纵联方向C相跳闸压板测对地电压〔17〕投纵联方向C相跳闸压板〔18〕在纵联方向沟通三跳压板测对地电压〔19〕投纵联方向沟通三跳压板〔20〕在纵联距离A相启动失灵压板测对地电压〔21〕投纵联距离A相启动失灵压板〔22〕在纵联距离B相启动失灵压板测对地电压〔23〕投纵联距离B相启动失灵压板〔24〕在纵联距离C相启动失灵压板测对地电压〔25〕投纵联距离C相启动失灵压板〔26〕在纵联距离A相跳闸压板测对地电压〔27〕投纵联距离A相跳闸压板〔28〕在纵联距离B相跳闸压板测对地电压〔29〕投纵联距离B相跳闸压板〔30〕在纵联距离C相跳闸压板测对地电压〔31〕投纵联距离C相跳闸压板〔32〕在纵联距离三跳压板测对地电压〔33〕投纵联距离三跳压板〔34〕在纵联距离永跳压板测对地电压〔35〕投纵联距离永跳压板〔36〕拆246-4刀闸机构上“禁止合闸，有人工作”标示牌〔37〕拉开246-57接地隔离开关〔38〕拉开246-27接地隔离开关〔39〕拉开226-72接地隔离开关〔40〕拉开226-73接地隔离开关〔41〕检查220KV6号母线无地线〔42〕检查246断路器在断开位置〔43〕合上246-4隔离开关〔44〕合上246-6隔离开关（二）110KV倒母线操作1、<110KV4号母线由运行转检修，112、114、104由4号母线转5号母线运行，母联145由运行转检修，110KV4号PT 由运行转检修>〔1〕将110KV母差把手切换至非选择性*〔2〕检查110KV母差单母线运行指示灯亮〔3〕取下145操作保险〔4〕合上114-5隔离开关〔5〕检查114电压切换光字牌亮〔6〕将114表计把手由4号PT切换至5号PT 〔7〕拉开114-4隔离开关〔8〕合上112-5隔离开关〔9〕检查112电压切换光字牌亮〔10〕将112表计把手由4号PT切换至5号PT 〔11〕拉开112-4隔离开关〔12〕合上104-5隔离开关〔13〕检查104电压切换光字牌亮〔14〕拉开104-4隔离开关〔15〕检查145负荷为零〔16〕拉开110KV4号PT二次小开关1ZK 〔17〕拉开110KV4号PT二次刀闸1DK〔18〕拉开110KV4-9隔离开关〔19〕检查110KV4号母线刀闸均开着(除145-4) 〔20〕检查110KV4号母线电压为零〔21〕给上145操作保险〔22〕拉开145断路器〔23〕检查145开关在断开位置〔24〕拉开145-4隔离开关〔25〕拉开145-5隔离开关〔26〕在145-4开关侧三相分别验明确无电压〔27〕合上145-47接地隔离开关〔28〕在145-5开关侧三相分别验明确无电压〔29〕合上145-57接地隔离开关〔30〕在110KV4-9 PT侧三相分别验明确无电压〔31〕合上110KV4-97接地隔离开关〔32〕在110KV4-9 4号母线侧三相分别验明确无电压〔33〕合上110KV4-71接地隔离开关〔34〕退出110KV母差跳145压板〔35〕退出110KV母差4号母线出口跳母联压板〔36〕退出110KV母差5号母线出口跳母联压板〔37〕退出110KV母差4号复压闭锁压板〔38〕退出3号主变I号保护盘中压侧母联145跳闸压板〔39〕退出4号主变I号保护盘中压侧母联145跳闸压板〔40〕取下145操作保险〔41〕拉开145信号小刀闸2、<110KV4号母线由检修转运行，112、114、104由5号母线改4号母线运行，母联145开关由检修转运行，110KV4号PT由检修转运行>〔1〕合上145信号小刀闸〔2〕给上145操作保险〔3〕在110KV母差跳145压板测对地电压〔4〕投入110KV母差跳145压板〔5〕在4号主变I号保护盘中压侧母联145跳闸压板测对地电压〔6〕投入4号主变I号保护盘中压侧母联145跳闸压板〔7〕在3号主变I号保护盘中压侧母联145跳闸压板测对地电压〔8〕投入3号主变I号保护盘中压侧母联145跳闸压板〔9〕在110KV母差4号复压闭锁压板测对地电压〔10〕投入110KV母差4号复压闭锁压板〔11〕拉开110KV4-71接地隔离开关〔12〕拉开110KV4-97接地隔离开关〔13〕拉开145-57接地隔离开关〔14〕拉开145-47接地隔离开关〔15〕检查110KV4号母线无地线〔16〕检查145断路器在断开位置〔17〕合上145-5隔离开关〔18〕合上145-4隔离开关〔19〕合上145断路器〔20〕检查145在合上位置〔21〕合上110KV4-9隔离开关〔20〕合上110KV4号PT二次小开关1ZK 〔21〕合上110KV4号PT二次刀闸1DK 〔22〕检查110KV4号母线电压正常〔23〕取下145操作保险〔24〕合上104-4隔离开关〔25〕检查104电压切换光字牌亮〔26〕拉开104-5隔离开关〔27〕合上112-4隔离开关〔28〕检查112电压切换光字牌亮〔29〕将112表计把手由5号PT切换至4号PT 〔30〕拉开112-5隔离开关〔31〕合上114-4隔离开关〔32〕检查114电压切换光字牌亮〔33〕将114表计把手由5号PT切换至4号PT 〔34〕拉开114-5隔离开关〔35〕给上145操作保险〔36〕将110KV母差把手切换至选择性*〔37〕检查110KV单母线运行灯灭3、<110KV 6号母线由备用转检修>〔1〕检查110KV6号母线刀闸均开着〔2〕在145-6母线侧三相分别验明确无电压〔3〕合上145-67接地隔离开关〔4〕在145-6机构上挂“禁止合闸，有人工作”标示牌4、<110KV 6号母线由检修转备用>〔1〕拆145-6机构上“禁止合闸，有人工作”标示牌〔2〕拉开146-67接地隔离开关〔3〕检查110KV6号母线刀闸均在断开位置三、华通站110~220KV带路操作（一）110KV线路开关带路1、<华青I回线111开关由运行转检修，负荷由旁路145带> [ 按调令：将110KV母线倒5号单母线运行，母联145转旁路备用。
2、110KV主变的几种电气状态下的操作票(已审)
1、本票适用于“1#主变停运，2#主变带1#机、2#机运行”时，“1#主变由检修转运行”的操作。
26
将1#主变1#间隔汇控柜CB转换开关切至“远方”。
27
检查并确认1#主变1#间隔汇控柜“解锁/联锁”转换开关在“联锁”位置。
28
检查1#主变1#间隔汇控柜“加热器”控制开关在“自动”位置。
29
检查1#主变1#间隔DS/ES三工位开关操作箱侧“接地断口分合闸指示器”窗口指示“合”位。
30
检查1#主变1#间隔DS/ES三工位开关操作箱侧“隔离断口分合闸指示器”窗口指示“分”位。
46
就地检查1#主变1#间隔汇控柜1#变母侧刀闸11011（即：DS11刀闸）状态指示亮红灯。
47
合上1#主变10KV侧101进线开关柜内储能电源空开。
48
合上1#主变10KV侧101进线开关柜内状态显示仪电源空开。
49
合上1#主变10KV侧101进线开关柜内测保母线电压空开。
50
将1#主变10KV侧101进线开关柜上控制选择开关切至“远方”。
15
检查1#主变1#间隔汇控柜内环网控制电源HWQ1空开在合闸位置。
16
检查1#主变1#间隔汇控柜内环网指示及告警电源HWQ2空开在合闸位置。
17
检查1#主变1#间隔汇控柜内环网电机电源HWQ3空开在合闸位置。
18
检查1#主变1#间隔汇控柜内环网加热电源HWQ4空开在合闸位置。
19
合上1#主变1#间隔汇控柜内控制电源Q1空开。
20
合上1#主变1#间隔汇控柜内指示电源Q2空开。
21
合上1#主变1#间隔汇控柜内告警电源Q3空开。
22
合上1#主变1#间隔汇控柜内储能电机电源Q4空开。
110kV变电站仿真实例操作
110kV变电站仿真实例操作例1：110kV宗河线1124开关由运行转检修甘肃省电力公司110kV变电典型倒闸操作票操作人：监护人：值班负责人：值长：例2：10kV上三庄线122开关由运行转检修甘肃省电力公司110kV变电典型倒闸操作票110kV仿真变电站调令号共页第页例3：#1主变内部短路故障的事故处理步骤1．进入教练站界面，点击1#主变，选择“#1主变内部短路故障”，表示事故发生。
2．进入后台机（综自系统）界面观察现象：#1主变三侧断路器跳闸。
同时清铃、清闪。
3．到设备区，进入控制室，点击“#1主变保护屏”，观察现象：差动保护和瓦斯保护动作。
由此判断“#1主变油箱内发生故障”。
4．按操作规程，退出#1主变保护；到设备区进入#1主变现场，按规程操作三侧断路器和隔离开关，隔离故障设备。
处理完毕，报告调度。
若要恢复#1主变送电，倒闸操作如下：5．再进入教练站界面，清除“ #1主变内部短路故障”，表示事故排除。
6．进入保护室，按操作规程，投入#1主变相关保护。
7．到设备区，进入#1主变现场，按规程投入隔离开关、断路器操作电源，撤出接地线等投入主变的准备工作。
8．进入综自系统，分别合上1#主变各侧开关。
9．处理完毕，报告调度。
附录1 某国家职业技能鉴定站：变电站仿真实操培训计划某国家职业技能鉴定站110kV变电站运行人员仿真机上机培训计划××职业技能培训鉴定中心年月日附录2 某国家职业技能鉴定站：变电站运行值班员实操题评分标准某国家职业技能鉴定站变电站运行值班员实际操作题评分标准考题：220kV输电线路断路器控制回路断线、线路永久性故障鉴定级别：高级技师（分数：100分）评分：考评员（签字）：考评组长（签字）：年月日附录3 电力系统及仿真的常用专业术语解释1．仿真的概念和类型仿真（Simulation）的定义：利用模型模仿实际系统（或对象），再现其某些特性。
仿真的目的：便于再现和进一步研究系统（或对象）的某些特性。
