原纸物理指标单位换算(环压、边压)
瓦楞纸板环压强度
环压强度(RCT)，边压强度(ECT)，空箱抗压强度(BCT)及堆码强度(Stacking)之间的关系1. 环压强度(RCT＝Ring Crush Test)定义: 原纸一项重要性能参数，主要是指箱板纸和瓦楞纸的横向(CD)/纵向(MD)压缩强度，国内常用单位为牛/米（N/m）或千克力/0.152米(kgf/0.152m)，国际上比较常用单位为磅/6英寸(lbs/6in)。
在这里顺便担一下事与环压指数(RCT Index)许多人很容易混淆这两个概念，实际上它们是完全不同的，环压强度是一个具体的强度值，环压指数是环压强度与纸的基本克重之间的关系，其单位是牛.米每克(N·m/g). 环压强度(LBS/6IN)与环压指数(N·m/g)的关系是RCT=INDEX(RCT) x 0.152 x weight of paper/9.8影响：RCT反映了纸和纸板的抗压缩强度，根据纸纹的方向不同，分为横向(CD=Corrugated Direction)和纵向(MD=Machine Direction), 一般来讲横向(CD)方向对我们计算瓦楞纸板的边压强度和选择正确的纸板配纸组合有重要的参考价值，纵向(MD)使用较少。
2. 边压强度(ECT=Edge Crush Test)定义：瓦楞纸板的边压强度是指承受平行于瓦楞方向压力的能力。
它是瓦楞纸板的两大重要参数(另一个为破裂强度BST)之一。
单位是：N/M, 国际通用标准为LBS/IN, 有些测试仪器的单位是kgf/dm,不过在技术沟通和质量要求中很少用到。
影响：瓦楞纸板边压强度的高低直接决定了纸箱的抗压承重能力，在结构已经确定的情况下，它会影响到包装物件的堆载高度及安全性能。
ECT与RCT之间关系公式：抗压强度(ECT)=SUM[RCT(面纸) + RCT(瓦楞芯纸) x 瓦楞伸长系数Takeup Factor]3. 空箱抗压强度(BCT=Box Compression Test)定义：瓦楞纸箱的抗压强度是指在压力试验机均匀施加动态压力的情况下直到箱体破损所能承受的最大负荷及变形量。
瓦楞纸箱物理单位计算公式
项目
公制
英制
横向环指数Ｎ＊m/g
环压强度（kg/0.152m）=环压指数＊定量/(9.8*6.58)
环压强度（英镑／英寸）＝环压指数＊定量／175.16
裂断长LB(Km)
抗张强度（KN/m）S= 9.8*10-3LB*定量
抗张力F(N)=裂断长＊定量＊0.147
耐破指数（KPa*㎡/g）
耐破度（KPa）=耐破指数＊定量
耐破度（kg/cm2）=耐破指数＊定量／98
耐破度（英镑／IN”）=耐破指数（破比）＊定量＊0.145或14.212*耐破度（kg/cm2）
空箱抗压强度（KN）
换算成公斤：＊10.2
换算成英镑：224.7*抗压强度（KN）
边压强度（N/m）
换算为kg/m:/9.8
由（N/M）换算为英镑／M:*0.2248由（KG/M）换算为英镑／M:*2.203
粘合强度N/m楞
换算为kg/m*楞:/9.8
由（N/M）换算为英镑／M楞：＊0.2248
戳穿强度J
换算为kg.cm:10.2
由Ｊ换算为英镑3
【包装知识】瓦楞原纸计算公式汇总
【包装知识】瓦楞原纸计算公式汇总1. 定量1.1 定义定量也叫克重，按规定的试验方法，测定纸和纸板单位面积的质量，以克每平方（g·m-2）米表示。
定量的测定按照GB/T451.2（对应ISO 536）的规定进行。
1.2 计算公式定量按公式（1）计算，G 以克每平方米表示（g.m-2）：G= M ×10 g·m-2 .......................... ( 公式1)式中：G —试样的定量, g·m-2 ；M —10 张试样的总重量, g 。
1.3 检测意义定量是原纸的最基本特征之一，一方面它与价格有关，另一方面它的稳定性影响产品中得所有指标。
原纸定量影响到原纸的物理性能、原纸的采购价格、纸箱或纸盒生产成本的核算等, 可以说定量影响到纸箱生产的整个过程。
2. 紧度2.1 定义紧度是单位体积纸和纸板的质量，由定量除以厚度计算得出，以克每立方米（g·m-3）表示。
2.2 计算公式紧度在测量完试样的定量和厚度后，按下公式(2)计算紧度，单位为（g·m-3）。
紧度D = G/δ .................................... ( 公式2)式中：G —试样的定量，g·m-2 ；例如：如某长网纸机生产的80 g·m-2 的B 级瓦楞原纸，其厚度为136μm，计算其“紧度”：紧度：D = 80 g·m-2 / 0.136mm= 80×10-4g·cm-2 / ( 0.136/10)cm= 80 / 136 g·cm-3= 0.59 g·cm-32.3 检测意义原纸的“紧度”，顾名思义，是它的纤维结构在制造过程中，受加工作用力而变得牢固的程度。
“紧度”大，纸的挺度好，做出的纸箱戳穿强度、耐破度、耐折度、耐压强度就高；“紧度”小，纸的挺度差，做出的纸箱戳穿强度、耐破度、耐折度、耐压强度就低。
瓦愣纸简介边压环压计算
长=压线尺寸+一张纸板厚度，宽=压线尺寸+撞口， 高=压线尺寸+两张纸板厚度；
4.内径转化成外径：
单坑（B坑）：长+6 mm、宽+6 mm、高+9 mm； 双 坑 （ B 、 C 坑 ） ： 长 +12 mm 、 宽 +12 mm 、 高 +18mm；
10
5、瓦楞纸板之瓦楞形状
依瓦楞高度及瓦楞大小，可分为 A瓦楞、B瓦楞、C瓦楞、E瓦楞、F瓦 楞。
a、A瓦楞之纸箱其缓冲性，压缩 强度较B瓦楞高，A瓦楞之纸箱广为 世界各国使用
11
b、B瓦楞纸箱缓冲性较A瓦楞差，但平面 压力较强，适合于食品罐头之包装；
c、C瓦楞纸箱特性介于A瓦楞与B瓦楞间； d、E瓦楞一般仅适用于作内纸盒（个装 或内装），利用E瓦楞可制成美观之印刷， 唯未能被作为外箱用。
3、双层瓦楞纸板
7
此类纸板是由两张单面瓦楞纸板贴合， 再与第三张裱面纸板贴合，其结构包 含三层裱面纸板、两层瓦楞，双层瓦 楞纸板以A瓦楞和B瓦楞组合而成者， 称为AB瓦楞纸板，除此以外，亦可以 与A-C、B-C、A-E、B-E等组合，但我 们公司A、C、E在同一组车上，固只 能组成A-B、B-C、B-E坑型纸板，双 层瓦楞纸板强度较单层瓦楞纸板高， 因此，都使用于装载较重之货物。
WT 瓦楞纸简介
1
一、瓦楞纸板种类
2
1、单面瓦楞纸板（见坑纸板）
3
单面瓦楞纸板是以一成形之瓦楞芯纸 贴合于表面纸板上制成。主要用于卷 绕产品，或作为纸箱内内容物之缓冲 保护材，并可依强度之要求，采用各 种等级之面纸，此种纸板具有折弯之 性能，但仅能与瓦楞平行之方向折弯， 不适合作为装运之纸箱。
常用计量单位换算表大全
常用计量单位换算表大全1.压力单位:1 公斤力/厘米2(kgf/cm2) = 0.0981 MPa1 毫米水柱(mmH2O) = 9.81×10-6 MPa1 巴(bar) = 0.1 MPa1 毫米水银柱(mmHg) = 1.333×10-3 MPa1 标准大气压(atm) = 0.1013 MPa1 英寸水柱(inH2O) = 2.49×10-4 MPa1 磅/英寸2(psi,lb/in2) = 6.89×10-3 MPa1 英尺水柱(ftH2O) = 2.984×10-3 MPa1 盎司/英寸2(ozf/in2) = 4.31×10-4 MPa1 英寸汞柱(inHg) = 3.386×10-3 MPa2. 面积单位:1 in2 = 6.452×10-4 m21 mi2 = 2.59×106 m21 ft2 = 0.0929 m21 km2 = 106 m23. 体积单位:1 升(L,dm3) = 10-3 m31 in3 = 0.01639 L1 美国加仑(USgal) = 3.78543 L1 ft3 = 28.317 L1 英国加仑(UKgal) = 4.54374 L1 美国夸脱(qt) = 0.94636 L1 美国桶(bbl,石油) = 158.98 L4. 质量单位:1 牛顿(N) = 0.102 kg1 磅(lb) = 0.454 kg5. 长度单位1 英寸(in) = 0.0254 m1 英里(me) = 1609.35 m1 英尺(ft) = 0.3048 m1 微米(μm) =10-6 m6. 温度单位:(℉- 32)×5/9 = ℃K - 273.15 = ℃7. 流量单位:7.1 体积流量单位1 m3/h = 0.01667 m3/min1 UKgal/min = 4.546×10-3 m3/min1 L/min = 10-3 m3/min1 USgal/min = 3.785×10-3 m3/min1 ft3/h = 4.719×10-4 m3/min1 美国桶/天(bbl/d) = 1.104×10-4 m3/min7.2 质量流量单位1 kg/h = 0.01667 kg/min1 lb/h = 7.56×10-3 kg/minCv值：水流量(US gal/min)于60℉下，流经差压为 1psi 之阀门而所得出之流量定值。
瓦楞纸箱材料选择
二、根据纸板边压强度选择瓦楞原纸
根据纸板边压强度也可以选配瓦楞纸板原纸。
三、根据纸板强度系数值选择瓦楞原纸
通过公式计算值，再根据表5-30选择适当的瓦楞 纸板。
一、根据原纸环压强度选择瓦楞纸板原纸 利用凯里卡特公式，可以求出原纸的环压强度，根据 环压强度就可以选择合适的瓦楞纸板原纸配比。 表1-9～表1-11 中环压指数与环压强度的关系如下式： R
0.152W
式中
——环压指数，N· m/g R ——环压强度，N/0.152m
W
——原纸定量，g/㎡

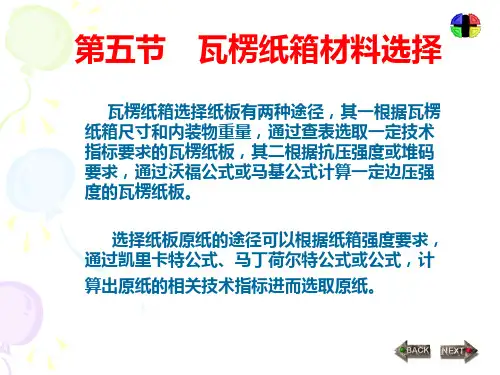

第五节
瓦楞纸箱材料选择
பைடு நூலகம்
瓦楞纸箱选择纸板有两种途径，其一根据瓦楞 纸箱尺寸和内装物重量，通过查表选取一定技术 指标要求的瓦楞纸板，其二根据抗压强度或堆码 要求，通过沃福公式或马基公式计算一定边压强 度的瓦楞纸板。 选择纸板原纸的途径可以根据纸箱强度要求， 通过凯里卡特公式、马丁荷尔特公式或公式，计 算出原纸的相关技术指标进而选取原纸。
纸,纸板,瓦楞纸物理性能单位换算表
项目
公制
英制
横向环指数Ｎ＊m/g
环压强度（kg/0.152m）=环压指数＊定量/(9.8*6.58)
环压强度（英镑／英寸）＝环压指数＊定量／175.16
裂断长LB(Km)
抗张强度（KN/m）S= 9.8*10-3LB*定量
抗张力F(N)=裂断长＊定量＊0.147
耐破指数（KPa*㎡/g）
粘合强度N/m楞
换算为kg/m*楞:/9.8
由（N/M）换算为英镑／M楞：＊0.2248
戳穿强度J
换算为kg.cm*CM换算为英镑*英寸：*0.8673
耐破度（KPa）=耐破指数＊定量
耐破度（kg/cm2）=耐破指数＊定量／98
耐破度（英镑／IN”）=耐破指数（破比）＊定量＊0.145或14.212*耐破度（kg/cm2）
空箱抗压强度（KN）
换算成公斤：＊10.2
换算成英镑：224.7*抗压强度（KN）
边压强度（N/m）
换算为kg/m:/9.8
由（N/M）换算为英镑／M:*0.2248由（KG/M）换算为英镑／M:*2.203
纸箱抗压强度计算
1.基本概念环压强度：环形试样边缘受压直至压溃时所能承受的最大压缩力，以kN/m表示。
环压强度：R=F/152（F是试样压溃时读取的力值，单位N； 152是试样的长度，单位mm）相关概念：环压强度指数的概念：平均环压强度除以定量，以N·m/g表示。
环压指数：Rd=1000R/W（R表示环压强度，单位kN/m；W是试样的定量，单位g/m2）边压强度：一定宽度的瓦楞纸板试样，在单位长度上所能承受的压力，它是指承受平行于瓦楞方向压力的能力。
边压强度以N/m表示。
边压强度R=F×1000（换算单位）/L（R表示垂直边缘抗压强度，N/m；F表示最大压力，N；L表示试样长边的尺寸，mm）抗压强度：瓦楞纸箱在压力试验机均匀施加动态压力下至箱体破损的最大负荷及变形量2.三者之间的关系（1）环压强度是针对原纸而言的；边压强度是针对瓦楞纸板而言的；抗压强度则是针对整个瓦楞纸箱而言的；（2）原纸的环压强度决定瓦楞纸板的边压强度；而瓦楞纸板的边压强度决定了瓦楞纸箱的抗压强度；（3）可以由原纸的环压强度计算纸板的边压强度，用下面的公式：P m——瓦楞纸板边压强度（N/m）；R1——外面纸环压强度（N/0.152m）；R2——内面纸环压强度（N/0.152m）；CMT——瓦楞芯平压强度（N/0.152m）；（4）纸箱抗压强度的计算可以分为两类：一类根据瓦楞纸板原纸，即面纸和芯纸的测试强度来进行计算，另一类则直接根据瓦楞纸板的测试强度进行计算。
常用的公式有5个，可以根据不同的已知条件灵活运用着5个公式进行瓦楞纸板的配纸和瓦楞纸箱抗压强度的预测：①凯里卡特（K.Q.Kellicutt）公式a. 凯里卡特公式（主要针对0201型纸箱）P——瓦楞纸箱抗压强度（N）；P x——瓦楞纸板原纸的综合环压强度（N/cm）；aXz——瓦楞常数；Z——瓦楞纸箱周边长（cm）；J——纸箱常数。
瓦楞纸板原纸的综合环压强度计算公式如下R n——面纸环压强度测试值（N/0.152m）R mn——瓦楞芯纸环压强度测试值（N/0.152m）C——瓦楞收缩率，单瓦楞纸板的综合环压强度可由下式计算双瓦楞纸板的综合环压强度可由下式计算纸箱抗压强度公式中的15.2（cm）为测定原纸环压强度时的试样长度。
