如何选择回流焊的方法
回流焊接工艺及无铅技术要求
回流焊接工艺及无铅技术要求回流焊接是一种常见的电子组装工艺，旨在通过在电路板上加热的同一区域内同时完成焊接和热残留的去除。
回流焊接工艺的目的是确保焊接质量，并尽量减少热应力对电子器件造成的损害。
无铅焊接是一种环保型的回流焊接工艺，旨在取代含铅焊料并减少对环境的污染。
下面将详细介绍回流焊接工艺和无铅技术要求。
回流焊接工艺通常包括以下几个步骤：预热、焊接、冷却和清洗。
首先是预热阶段，通过加热电路板上的焊盘和元件至预定温度，以准备焊接。
焊接阶段是回流焊接的关键步骤，焊盘和元件表面的焊膏会熔化并形成焊点。
在此过程中，需要控制好温度和焊接时间，以确保焊接的质量。
冷却阶段是将焊点迅速冷却至室温，以固化焊膏。
最后是清洗阶段，通过去除焊接过程中产生的流动剂和焊膏残留物，以使电路板达到可靠的电气和机械性能。
无铅焊接是对传统含铅焊接的替代方案，以减少对环境的污染和人体健康的影响。
无铅焊料通常使用锡和其他合金元素的组合，以替代传统含铅焊料。
由于无铅焊料的熔点较低和流动性相对较差，需要对回流焊接工艺进行调整。
以下是无铅焊接技术的一些要求：1.温度控制：无铅焊接的温度一般较高，通常在240-260摄氏度之间。
需要确保焊接区域的温度能够达到要求，并且在焊接过程中保持稳定。
2.施加力度：由于无铅焊料的流动性较差，需要增加施加于元件的重量，以确保焊盘和元件之间能够良好接触。
3.回流焊炉的设计：无铅焊接需要的温度较高，而焊炉的设计应考虑到这一点，以确保工艺的可行性。
4.元件的选择：无铅焊接对元件有一定的要求，不同的元件可能需要适用于无铅焊接的制造工艺。
5.环境和健康安全：无铅焊接强调环保和健康安全，需要遵守相关的法规和标准，并对焊接工艺进行有效的控制和监测。
总之，回流焊接是一种常见的电子组装工艺，无铅焊接是其环保型的变体。
为了确保焊接质量和减少环境污染，需要对回流焊接工艺进行调整，并且遵守无铅焊接技术的要求。
这些要求包括温度控制、施加力度、焊炉设计、元件选择以及环境和健康安全等方面。
回流焊 技术条件 标准
回流焊技术条件标准
回流焊是一种常用的电子组装技术，用于在电路板上焊接表面贴装元件。
它可以提供高质量的焊接连接，以及高效的生产速度。
回流焊的技术条件主要由以下几个方面组成：
1. 温度控制：回流焊使用高温的熔融焊料来完成焊接过程，因此必须严格控制回流炉的温度。
一般来说，焊接温度在200-230摄氏度之间。
2. 加热速率和冷却速率：焊接过程中，需要控制加热速率和冷却速率，以避免焊接区域的温度变化过快，导致焊接质量不稳定或产生焊接缺陷。
3. 焊接时间：焊接时间是指焊接区域处于高温状态的时间，通常在30秒至2分钟之间。
焊接时间的选择需要考虑焊接材料的性质以及焊接质量的要求。
4. 焊接流程：焊接操作需要按照一定的流程进行，包括加载电路板、预热、焊接、冷却和卸载等步骤。
回流焊的技术条件通常由相关标准进行规定，如IPC标准（电子行业协会）以及各个电子企业的内部标准。
这些标准会对回流焊的各项参数进行详细规定，以保证焊接质量的稳定性和一致性。
总之，回流焊的技术条件包括温度控制、加热速率和冷却速率、焊接时间以及焊接流程等，根据相关标准进行规定，以确保焊接质量的稳定性和一致性。
回流焊设备购买需要注意什么？回流焊设备购买注意事项
回流焊设备购买需要注意什么？回流焊设备购买注意事项一直以来，由于还没有面对质量责任的太大压力，回流焊业内对焊点可靠性的研究和应用上，以及技术整合管理上都做得还不够细化，造成业界普遍对回流炉子性能方面的忽视。
鉴于此间种种，本文简单的梳理一下关于在采购回流焊设备上一些注意事项。
购买回流焊设备之外观在挑选回流焊设备时，应该首先关注以下四点：1.看发热部分只要掀开盖子，打开上炉胆，就可以看到发热体。
通常小型经济型回流焊都是用发热管发热，发热管有带散热片和光杆式两种。
带散热片的在性能上要优于光杆式的。
2.看外观体积较大的回流焊机体积越大，加热区就会较长，加热效果会比体积较小的回流焊要好。
所以选购回流焊时，首先要看是几个温区的，再看加热长度是多少，相同的价格，加热段越长，性价比越高。
3.看传送运输情况较好的回流焊在运行中，网带是非常平稳不抖动的，若传送带有震动现象,会造成焊点移位、吊桥、冷焊等焊接缺陷。
4.看炉胆早先时期的炉子内胆是没有风扇，直接利用发热管的热散功能给PCB加热的，后来又改进为更加先进的细管吹风，叫热风微循环，做热风微循环的成本较高，如今国内回流焊经过了这么多年的生产工艺改进和不断的创新，已经具备了相当的技术基础。
购买回流焊设备之性能指标先看看性能指标上的缺乏。
如果我们打开炉子的技术资料，我们可以发现些对用户十分关键的特性指标，例如加热效率、炉子的有效长度、炉子负荷或回温能力、热风对流性、热风的短期和长期稳定性等等，都不在指标范围内。
甚连讨论和解说也没有。
这些特性指标，事实是决定工艺能力的关键。
例如加热效率和对流性，事实上就是决定PCBA上所有焊点能不能致焊接好，以及能不能够有效的处理各种不同以及高。
回流焊正确使用技巧

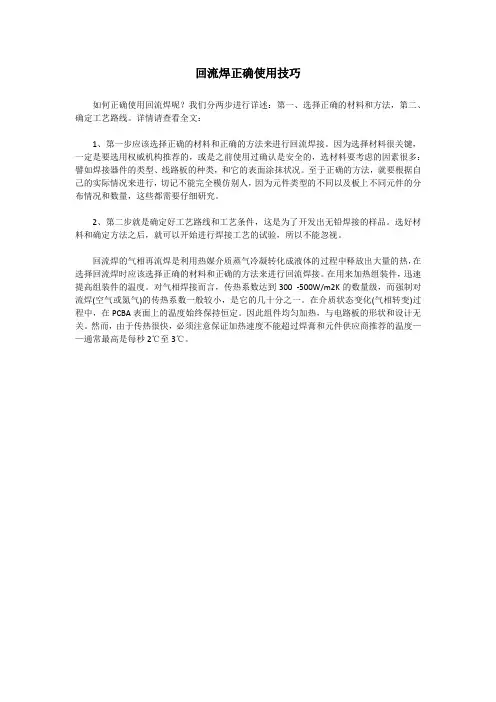

回流焊正确使用技巧
如何正确使用回流焊呢？我们分两步进行详述：第一、选择正确的材料和方法，第二、确定工艺路线。
详情请查看全文：
1、第一步应该选择正确的材料和正确的方法来进行回流焊接。
因为选择材料很关键，一定是要选用权威机构推荐的，或是之前使用过确认是安全的，选材料要考虑的因素很多：譬如焊接器件的类型、线路板的种类，和它的表面涂抹状况。
至于正确的方法，就要根据自己的实际情况来进行，切记不能完全模仿别人，因为元件类型的不同以及板上不同元件的分布情况和数量，这些都需要仔细研究。
2、第二步就是确定好工艺路线和工艺条件，这是为了开发出无铅焊接的样品。
选好材料和确定方法之后，就可以开始进行焊接工艺的试验，所以不能忽视。
回流焊的气相再流焊是利用热媒介质蒸气冷凝转化成液体的过程中释放出大量的热，在选择回流焊时应该选择正确的材料和正确的方法来进行回流焊接。
在用来加热组装件，迅速提高组装件的温度。
对气相焊接而言，传热系数达到300 -500W/m2K的数量级，而强制对流焊(空气或氮气)的传热系数一般较小，是它的几十分之一。
在介质状态变化(气相转变)过程中，在PCBA表面上的温度始终保持恒定。
因此组件均匀加热，与电路板的形状和设计无关。
然而，由于传热很快，必须注意保证加热速度不能超过焊膏和元件供应商推荐的温度——通常最高是每秒2℃至3℃。
回流焊工艺要求范文

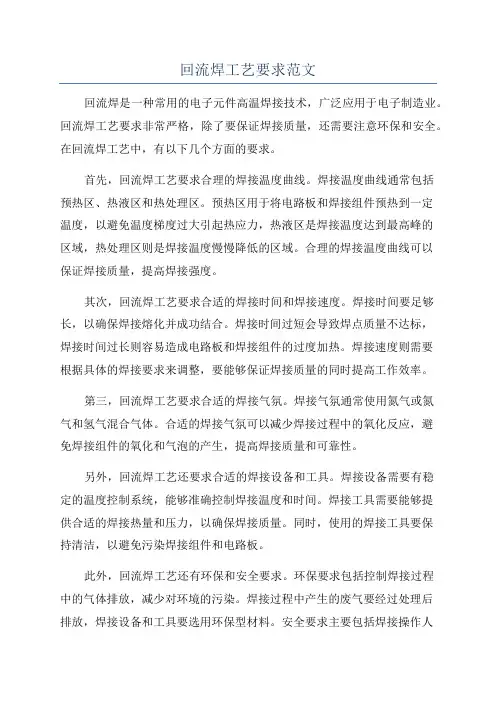

回流焊工艺要求范文回流焊是一种常用的电子元件高温焊接技术，广泛应用于电子制造业。
回流焊工艺要求非常严格，除了要保证焊接质量，还需要注意环保和安全。
在回流焊工艺中，有以下几个方面的要求。
首先，回流焊工艺要求合理的焊接温度曲线。
焊接温度曲线通常包括预热区、热液区和热处理区。
预热区用于将电路板和焊接组件预热到一定温度，以避免温度梯度过大引起热应力，热液区是焊接温度达到最高峰的区域，热处理区则是焊接温度慢慢降低的区域。
合理的焊接温度曲线可以保证焊接质量，提高焊接强度。
其次，回流焊工艺要求合适的焊接时间和焊接速度。
焊接时间要足够长，以确保焊接熔化并成功结合。
焊接时间过短会导致焊点质量不达标，焊接时间过长则容易造成电路板和焊接组件的过度加热。
焊接速度则需要根据具体的焊接要求来调整，要能够保证焊接质量的同时提高工作效率。
第三，回流焊工艺要求合适的焊接气氛。
焊接气氛通常使用氮气或氮气和氢气混合气体。
合适的焊接气氛可以减少焊接过程中的氧化反应，避免焊接组件的氧化和气泡的产生，提高焊接质量和可靠性。
另外，回流焊工艺还要求合适的焊接设备和工具。
焊接设备需要有稳定的温度控制系统，能够准确控制焊接温度和时间。
焊接工具需要能够提供合适的焊接热量和压力，以确保焊接质量。
同时，使用的焊接工具要保持清洁，以避免污染焊接组件和电路板。
此外，回流焊工艺还有环保和安全要求。
环保要求包括控制焊接过程中的气体排放，减少对环境的污染。
焊接过程中产生的废气要经过处理后排放，焊接设备和工具要选用环保型材料。
安全要求主要包括焊接操作人员的个人防护，如穿戴防护服、戴防护眼镜等，以及焊接设备和工具的安全措施，如漏电保护、过热保护等。
综上所述，回流焊工艺要求非常严格，需要合理的焊接温度曲线、合适的焊接时间和速度、合适的焊接气氛，以及合适的焊接设备和工具。
同时，还需要满足环保和安全要求。
通过严格遵守这些要求，可以保证回流焊的质量和可靠性，提高电子元件的制造效率。
omnimax10回流焊参数

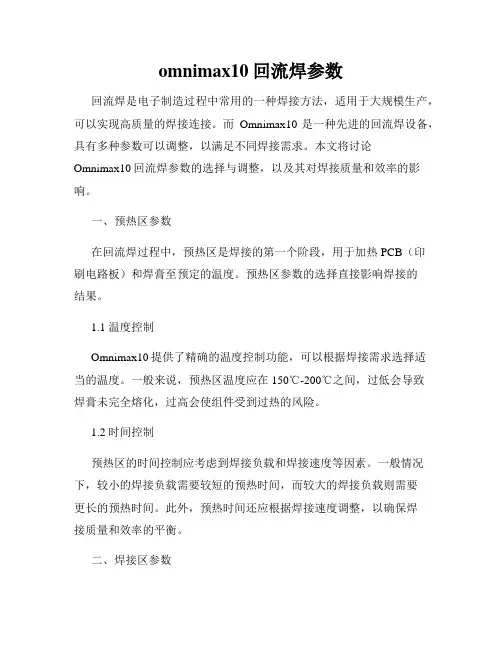

omnimax10回流焊参数回流焊是电子制造过程中常用的一种焊接方法，适用于大规模生产，可以实现高质量的焊接连接。
而Omnimax10是一种先进的回流焊设备，具有多种参数可以调整，以满足不同焊接需求。
本文将讨论Omnimax10回流焊参数的选择与调整，以及其对焊接质量和效率的影响。
一、预热区参数在回流焊过程中，预热区是焊接的第一个阶段，用于加热PCB（印刷电路板）和焊膏至预定的温度。
预热区参数的选择直接影响焊接的结果。
1.1 温度控制Omnimax10提供了精确的温度控制功能，可以根据焊接需求选择适当的温度。
一般来说，预热区温度应在150℃-200℃之间，过低会导致焊膏未完全熔化，过高会使组件受到过热的风险。
1.2 时间控制预热区的时间控制应考虑到焊接负载和焊接速度等因素。
一般情况下，较小的焊接负载需要较短的预热时间，而较大的焊接负载则需要更长的预热时间。
此外，预热时间还应根据焊接速度调整，以确保焊接质量和效率的平衡。
二、焊接区参数焊接区是回流焊的核心阶段，包括焊膏的熔化、元件的焊接和冷却等过程。
Omnimax10提供了多种参数供调整，以确保焊接质量和稳定性。
2.1 焊接温度焊接温度是决定焊接质量的重要因素之一。
通常，焊接区温度应在200℃-250℃之间，过低会导致焊点不完全熔化，过高则可能造成元件损坏。
根据焊接对象的特性和焊膏的要求，选择适当的焊接温度能够确保焊接质量和可靠性。
2.2 过流参数过流参数是指在焊接过程中施加的过流量。
过流量的大小直接影响焊膏的流动和元件与PCB的连接情况。
一般来说，过流量需要根据焊膏的厚度、元件的尺寸和PCB的设计等因素进行调整。
较大的过流量能够确保焊点的充分填充和扩散，但过大的过流量则可能引起短路等问题。
三、冷却区参数冷却区是焊接的最后一个阶段，通过冷却来稳定焊接点结构并确保焊接质量。
3.1 冷却时间冷却时间是决定焊接点冷却稳定性的关键参数。
在Omnimax10中，可以根据需求设置适当的冷却时间。
回流焊操作使用规范
回流焊操作使用规范回流焊是一种常用的电子元器件焊接工艺，广泛用于电子产品制造中。
回流焊具有效率高、焊接质量可靠、适用于批量生产等优点，但在操作过程中需要遵循一定的规范，以确保焊接质量和工作安全。
以下是回流焊操作的一些常规规范。
1.焊接环境准备：-确保焊接区域干净整洁，避免灰尘、油污等杂物污染焊接表面。
-预热回流焊炉至适当温度，并进行温度校准。
2.焊接器材准备：-使用合适的焊锡丝，焊锡丝直径和焊接元件尺寸匹配。
-准备好适量的流动剂，根据焊接要求选择合适的流动剂类型。
3.焊接工作准备：-根据焊接工艺要求，选择适当的焊接温度曲线和时间参数。
-将要焊接的元器件按照焊接顺序排列好，确保焊接的连续性和高效性。
4.焊接操作：-在焊接之前，使用酒精或其他清洁溶剂清洁焊接表面，确保无油污和氧化物，保证焊接的质量。
-使用适当的工具和设备，将焊锡丝固定在焊枪上，并设置合适的焊锡丝进给速度。
-将焊枪和焊接点靠近，并在合适的角度下进行焊接，确保焊锡充分接触焊接点。
-控制焊接时间和温度，避免过长或过热导致元件损坏或焊接不良。
-注意焊接的连续性，避免焊接点之间出现间隙或变形。
5.焊接质量检查：-在焊接完成后，对焊接点进行外观检查，确保焊接质量。
焊接点应呈现光亮、平整的外观。
-使用显微镜检查焊接点，确保焊锡充分覆盖焊接点和焊盘，并且没有焊锡球等问题。
-使用合适的测试设备检测焊接点的电气连接性。
6.安全注意事项：-身穿防静电服和手套，以避免静电带来的电子元件损坏。
-在焊接过程中，避免直接吸入焊锡烟，使用排风设备和口罩保护呼吸系统。
-炭化的焊锡丝不能和水接触，应安全处理避免火灾和环境污染。
回流焊工艺参数
回流焊是一种常用的电子元器件表面贴装工艺，用于将焊锡膏涂覆在PCB （Printed Circuit Board）上，并对元器件进行焊接。
回流焊工艺参数是指在回流焊过程中所设置的一些参数，包括温度、时间和通风等。
温度：回流焊的温度是一个关键参数，通常分为预热区、焊接区和冷却区。
预热区温度一般在100-150℃之间，用于去除PCB表面的水分和挥发性物质。
焊接区温度一般在200-260℃之间，用于熔化焊锡膏并完成焊接。
冷却区温度一般在100℃以下，用于快速冷却焊接后的PCB。
时间：回流焊的时间也是一个重要参数。
预热区时间一般在1-5分钟之间，焊接区时间一般在10-60秒之间，冷却区时间一般在1-3分钟之间。
具体的时间设置根据焊接的元器件类型和尺寸而定。
通风：回流焊过程中需要保证良好的通风条件，以排除焊接过程中产生的有害气体。
通风系统应具备足够的风量和排气能力，以确保工作环境的安全和舒适。
PCB布局：回流焊工艺参数还与PCB的布局有关。
合理的PCB布局可以提高焊接质量和效率，减少焊接缺陷。
例如，应尽量避免焊盘之间的相互遮挡，避免焊接过程中的热量不均匀。
以上是回流焊工艺参数的一些常见设置，具体的参数还需要根据实际情况和设备要求进行调整和优化。
回流焊操作工艺规程
回流焊操作工艺规程回流焊是一种常用的电子产品焊接工艺，它能够高效地完成PCB电路板上的焊接工作，并且能够保证焊接质量，因此在电子制造行业得到了广泛的应用。
为了保证回流焊质量和生产效率，制定回流焊操作工艺规程是非常重要的。
下面是一个1200字以上的回流焊操作工艺规程：一、回流焊工艺的基本要求：回流焊是一种通过传导和传导的热量来完成焊接的工艺，它要求焊接温度和时间的控制，以保证焊接质量。
回流焊操作工艺规程应遵循以下基本要求：1.确定正确的焊接温度曲线：回流焊需要在一个特定的温度区间内进行，过高或过低的温度都会影响焊接质量。
因此，应根据焊接器件和电路板材料的特性，确定合适的焊接温度曲线。
2.控制好焊接时间和速度：焊接时间和速度也会影响焊接质量。
焊接时间过长可能会导致电路板和焊接器件的损坏，而焊接时间过短则可能导致焊点不牢固。
因此，应根据实际情况，控制好焊接时间和速度。
3.保证焊接区域的平整度：焊接区域的平整度对焊接质量起着重要作用，可以通过调整传送带的速度、压力和焊接温度来保证焊接区域的平整度。
4.保证焊接点的一致性：焊接点的一致性是焊接质量的关键，要保证每个焊点的大小和形状一致。
可以通过控制焊接温度、焊接时间和焊接速度，以及选用合适的焊接剂来实现焊接点的一致性。
5.做好焊后检测和维护：焊后检测是确保焊接质量的关键，应定期对焊接点进行可视检查和电性测试，以发现焊接质量问题并及时解决。
同时，要定期对焊接设备进行维护，保持设备的良好状态。
二、回流焊操作工艺规程的制定：为了保证回流焊质量和生产效率，需要制定一套完整的回流焊操作工艺规程。
下面是一套可以参考的回流焊操作工艺规程：1.准备工作a.确定焊接温度曲线：根据焊接器件和电路板材料的特性，确定合适的焊接温度曲线。
b.设置传送带速度：根据焊接区域的大小和焊接时间要求，设置合适的传送带速度。
c.检查回流焊设备：确保焊接设备的工作状态良好，如传送带的运行平稳、加热区域的加热元件正常工作等。
回流焊工艺参数
回流焊工艺参数回流焊是一种常见的电子组装工艺，用于在电路板上连接和固定电子元件。
良好的焊接质量直接关系到电子产品的性能和可靠性。
以下是回流焊工艺的一些关键参数，对于正确进行回流焊操作具有重要意义。
1. 温度曲线：回流焊的第一个关键参数是温度曲线。
温度曲线描述了在整个焊接过程中的温度变化情况。
它一般包含预热、焊接和冷却阶段。
这些阶段的温度和时间的设定需要根据焊接材料和元件的要求进行合理的选择。
预热阶段通常在低温下，以避免热冲击和元件损坏。
焊接阶段则需要足够高的温度以实现焊点的熔化和连接。
冷却阶段则需要适当的时间进行冷却，以防止焊接点过早冷却造成的应力和变形。
2. 焊接时间：焊接时间是影响焊接质量的另一个关键因素。
焊接时间需要根据元件的尺寸和焊点的要求进行合理的设定。
时间过长可能导致过度加热和熔化，而时间过短则可能无法实现良好的焊点连接。
合理的焊接时间可以使焊点达到最佳的熔化和湿润状态，从而确保焊点牢固可靠。
3. 焊接温度：焊接温度直接决定了焊料的熔点和熔化状态。
选择合适的焊接温度对于保证焊接质量至关重要。
温度过高会造成焊料的过度熔化和氧化，从而降低焊接质量。
温度过低则可能导致焊点的不良连接或不完全熔化。
在选择焊接温度时应考虑焊料的特性以及元件的最高耐热温度。
4. 焊接压力：焊接压力是指在焊接过程中施加在元件和电路板上的力度。
适当的焊接压力可以使焊料充分湿润焊点，形成均匀的连接。
过大的压力可能导致损坏元件或电路板，而过小的压力则可能导致接触不良和焊点质量下降。
在设定焊接压力时，需要考虑元件的尺寸、焊点的要求以及焊接设备的能力。
5. 焊接气氛：焊接气氛指的是焊接过程中焊接区域的环境气氛。
焊接气氛的选择对于保证焊接质量和防止氧化非常重要。
常见的焊接气氛有空气、氮气和惰性气体等。
空气中的氧气可能会导致焊点的氧化，影响焊接质量。
氮气和惰性气体则可以有效地防止氧化并提供良好的焊接环境。
选择适当的焊接气氛可以根据具体的焊接要求进行决定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、回流焊炉的保温性能
好的回流焊炉，其保温性能好，热效率高，差的再流焊炉 保温性能不能达到要求。虽然炉子的热效率很难测量，但 却可用手触摸再流炉及排风管道工作时得外壳来判断温度， 通常这里都是散热部位，当用手触摸感到烫手或不敢去摸 时，说明炉子的保温性能差，耗能大，正常时，人手稍有 发热的感觉(约50摄氏度)。
2、炉温的评价
对回流焊炉温的评价是选择再流炉的重要环节，通常通过 以下方法来进行评估：
(1)炉腔内横截面上的温度均匀
将再流炉轨道开至最大位置，放置一块PCB，并在PCB沿 炉子横截面上设置5～6个测试点，测出空载时板面的温度 差，温差应小于0.5摄氏度。然后连续放入PCB(满负载)， 测最后一块PCB的板面的温度(同第一块)，以判别满负载 时PCB上的温度差，一般在正负1摄氏度左右。第三步， 在PCB上放置不同的模拟IC块，再进行测试。这种判断能 有效的看出再流炉满负载时的温度变化，同时，观察回流 焊表上显示的实际温度变化，通常不应超过正负1摄氏度。
4、回流焊的传热系统必须具备4～5个加热区
至少在预热区域回流焊区应设有下加热器，并能独立控温， 确保温度能以传导、辐射、对流三种方式快速使焊区达到 焊接温度。
文章出处：回流焊（）
管式加热器：具有工作温度高，辐射波长短和热相应快的 优点，但因加热时有光的产生，故对焊接不同颜色的元器 件有不同的反射效果，同时，也不利于与强制热风配套。
板式加热器：热响应慢，效率稍低，但由于热惯量大，通 过穿孔有利于热风的加热，对被焊元件中的颜色敏感性小， 阴影效应较小，此外，目前销售的再流焊炉中，加热器几 乎全是铝板或不锈钢加热器。
ቤተ መጻሕፍቲ ባይዱ
(2)炉腔纵向(运动方向)温度的分辨率
若取一块20cm*20cm的PCB，放置在三个热电偶，并测 试炉温曲线。所测得的温度曲线图形应能清楚地反映出热 电偶在PCB上的错位状态，即在前(运动方向)得热电偶先 达到高温区，之后达到高温区，层次清楚。
3、加热器的类型
大体可分两大类，一类是由红外灯和适应灯管式加热器， 它们能直接辐射热量，又称一次辐射体;另一类是陶瓷板、 铝板和不锈钢板式加热器。
