智能窗帘设计说明书
智能窗帘使用说明书
智能窗帘使用说明书欢迎使用智能窗帘，本说明书将为您详细介绍智能窗帘的组装、安装以及使用方法。
一、产品组装1. 打开包装，将智能窗帘的各个零部件按照配件清单逐一检查，确保所有配件完整。
2. 将窗帘轨道的轨道头与轨道尾按照指示对准，插入并扣紧。
3. 将窗帘布料通过窗帘轨道的滑块穿过，确保布料平整无皱褶。
4. 调整窗帘布料的长度适合窗户大小，使用剪刀剪掉多余的部分。
二、安装方法1. 在窗户顶部选择一个适当的位置，用尺子量取标准长度，标记出安装点。
2. 使用螺丝刀将窗帘轨道固定在预先标记的位置上，确保安装牢固。
3. 将窗帘电机与窗帘轨道的连接件组装在一起，并确保连接紧密。
4. 将窗帘电机接通电源，并在智能窗帘配套手机应用程序中进行配对。
三、使用方法1. 下载并打开智能窗帘配套手机应用程序，注册并登录您的账户。
2. 将手机连接到智能窗帘的Wi-Fi信号，确保手机与智能窗帘成功连接。
3. 在应用程序上选择相应的窗帘，您可以通过拖动手势控制窗帘的开合。
4. 应用程序中还提供了定时功能，您可以设置特定时间让窗帘自动开启或关闭。
5. 智能窗帘还支持语音控制，您可以通过语音指令告诉智能助理打开或关闭窗帘。
四、注意事项1. 在安装窗帘时，请确保窗户框架结构牢固且平整，以免影响窗帘的正常使用。
2. 请勿将智能窗帘暴露在潮湿的环境中，以免损坏电子元件。
3. 在搬动窗边等操作过程中，请避免过度幅度的操作，以免拉伸窗帘轨道导致损坏。
4. 如果智能窗帘长时间不使用，请关闭电源以节省能源并延长电池寿命。
五、售后服务如您在使用智能窗帘的过程中遇到任何问题，请随时联系我们的售后服务团队。
我们将竭诚为您提供解决方案和技术支持。
感谢您选择使用智能窗帘，我们相信它将为您带来舒适和便利的居家体验。
如需更多帮助，请参阅产品附带的详细说明书或联系我们的客服部门。
祝您生活愉快！。
2023年智能电动窗帘使用说明书
2023年智能电动窗帘使用说明书使用前注意事项：1. 请确保您已经仔细阅读并理解本使用说明书中的所有内容。
2. 在使用智能电动窗帘之前，请确保窗帘已正确安装并连接到供电源。
3. 请勿将窗帘暴露在潮湿或水中，以免造成电器故障或触电的风险。
一、窗帘的控制方式：1. 手动控制：当停电或无法使用智能功能时，您可以使用手动控制按钮来操作窗帘。
按下按钮以控制窗帘的开合和停止。
2. APP控制：下载并安装智能家居APP，通过手机或平板电脑即可轻松控制窗帘的开合、定时操作和遥控功能。
3. 语音控制：连接智能音箱或智能助手，您可以直接使用语音指令来控制智能电动窗帘，例如：“打开窗帘”或“关闭窗帘”。
二、操作指南：1. 手动控制窗帘：a. 按下控制器上的“向上”按钮，窗帘将向上移动。
b. 按下控制器上的“向下”按钮，窗帘将向下移动。
c. 按下控制器上的“停止”按钮，窗帘将停止移动。
2. APP控制窗帘：a. 打开智能家居APP，并确保连接到窗帘设备。
b. 在APP界面上，您可以通过滑动屏幕或点击按钮来控制窗帘的开合和停止。
c. 您还可以设置定时任务，例如在早晨自动打开窗帘，或者在晚上自动关闭窗帘。
3. 语音控制窗帘：a. 确保智能音箱或智能助手已经连接并设置好。
b. 使用您惯用的唤醒词唤醒智能音箱或智能助手。
c. 喊出指令，例如：“打开窗帘”、“关闭窗帘”或其他相关语音指令，窗帘将根据您的指令执行相应操作。
三、其他功能：1. 定时功能：智能电动窗帘支持定时功能，您可以在APP中设置定时任务，实现窗帘的自动开合操作。
例如，在上班时间自动关闭窗帘，以节省能源。
2. 遥控功能：通过连接智能遥控器，您可以在任何位置远程控制窗帘的开合和停止，让您在外出时也能方便地操作窗帘。
四、常见问题和故障排除：1. 窗帘无法开合或关闭：a. 请检查窗帘是否正确安装并连接好供电源。
b. 检查电源线是否损坏或未连接好，确保电源稳定。
c. 如果仍然无法解决问题，请联系售后服务。
智能窗帘使用说明书
智能窗帘使用说明书智能窗帘是一种结合了现代科技与生活实用的窗帘产品。
它通过智能控制系统实现自动开合，精确控制光线进入室内，提供用户便捷的使用体验。
本使用说明书将详细介绍智能窗帘的使用方法及注意事项，请在使用前仔细阅读，并按照说明进行操作。
一、产品组成与安装1. 产品组成：智能窗帘包含以下组件：- 电动装置和电机：控制窗帘开合的核心部件。
- 控制器：连接电动装置和电源的设备，实现窗帘的智能控制。
- 遥控器/手机应用：可通过遥控器或手机应用控制窗帘的开合。
- 电源适配器：为窗帘提供电源供应。
2. 安装步骤：a. 准备工作：确保安装地点没有障碍物，并测量好窗帘的安装位置和尺寸。
b. 安装支架：根据窗帘的尺寸，在安装位置固定窗帘支架。
c. 安装电动装置和电机：将电动装置安装在支架上，并将电机与窗帘连接。
d. 连接控制器：将控制器与电动装置和电源连接，确保接线正确可靠。
e. 配置遥控器/手机应用：按照说明书将遥控器或手机应用与控制器进行配对。
二、使用方法1. 手动开合：- 手动开启：轻轻拉动窗帘侧边帘布，窗帘自动打开至所需位置后，松开手即可。
- 手动关闭：轻轻拉动窗帘侧边帘布，窗帘自动闭合至所需位置后，松开手即可。
2. 智能控制：- 使用遥控器：根据遥控器上的指示，按相应按钮实现窗帘的开合操作。
如需暂停中途，再次按下相应按钮即可停止。
- 使用手机应用：下载并安装窗帘专用应用，按照应用的指引连接到智能窗帘，通过应用进行远程控制、定时开合等操作。
3. 定时设置：- 遥控器定时：遥控器上通常有定时设置按钮，按照说明书设置定时开合时间，窗帘将按照设定时间自动启动。
- 手机应用定时：在手机应用中，定时设置功能可更加灵活和多样化，可根据个人需求设定多个定时任务。
4. 光线感应：- 部分智能窗帘配备光线感应器，能根据室内光线强弱自动开合。
在设置页面中按照个人喜好进行灵敏度和触发光线强度的调节。
三、注意事项1. 安全使用：请勿将手伸入开合的窗帘中，避免夹伤。

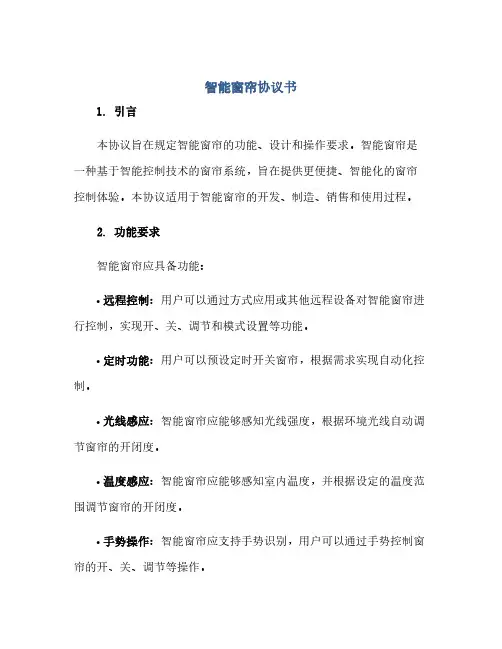

2023智能窗帘通用协议书 智能窗帘说明书
智能窗帘协议书1. 引言本协议旨在规定智能窗帘的功能、设计和操作要求。
智能窗帘是一种基于智能控制技术的窗帘系统，旨在提供更便捷、智能化的窗帘控制体验。
本协议适用于智能窗帘的开发、制造、销售和使用过程。
2. 功能要求智能窗帘应具备功能：•远程控制：用户可以通过方式应用或其他远程设备对智能窗帘进行控制，实现开、关、调节和模式设置等功能。
•定时功能：用户可以预设定时开关窗帘，根据需求实现自动化控制。
•光线感应：智能窗帘应能够感知光线强度，根据环境光线自动调节窗帘的开闭度。
•温度感应：智能窗帘应能够感知室内温度，并根据设定的温度范围调节窗帘的开闭度。
•手势操作：智能窗帘应支持手势识别，用户可以通过手势控制窗帘的开、关、调节等操作。
3. 设计要求智能窗帘的设计应符合要求：•安全性：智能窗帘应采用安全可靠的材料和设计，确保使用过程中不会造成人身伤害或财产损失。
•易安装：智能窗帘的安装应简便易行，用户可以根据操作说明书进行自主安装。
•美观性：智能窗帘应具备良好的外观设计，与室内装饰相搭配，提升整体美观度。
•耐久性：智能窗帘的设计应考虑材料的耐久性，确保长时间稳定运行。
•低噪音：智能窗帘的操作过程中应尽量避免噪音产生，确保安静舒适的使用环境。
4. 操作说明为了正常使用智能窗帘，用户应按照步骤进行操作：1.并安装方式应用：用户需要将智能窗帘的方式应用并安装到方式上。
2.连接智能窗帘：打开方式应用，按照应用上的指引，将方式与智能窗帘进行连接。
3.远程控制窗帘：使用方式应用，用户可以远程控制窗帘的开、关、调节和模式设置等功能。
4.定时功能设置：在方式应用中，用户可以预设定时开关窗帘，实现自动化控制。
5.光线感应设置：在方式应用中，用户可以设定光线感应的开启和灵敏度，以便智能窗帘能够根据环境光线进行自动调节。
6.温度感应设置：在方式应用中，用户可以设定温度感应的范围和窗帘的开闭度，智能窗帘将根据实际温度自动调节窗帘开合程度。
光控自动窗帘设计书
光控自动窗帘设计书光控自动窗帘设计书随着科技的进步和人们对生活品质的追求，光控自动窗帘成为了家居装饰中的热门选择。
光控自动窗帘不仅能够实现智能控制，提供便利的使用体验，还能够有效地调节室内光线，改善居住环境，提高生活质量。
本设计书旨在全面介绍光控自动窗帘的设计原理、功能特点、使用方法以及相关注意事项，为设计师和消费者提供有指导意义的参考。
一、设计原理光控自动窗帘的设计原理主要包括光感功能和智能控制功能两个方面。
1. 光感功能：光控自动窗帘内置光感传感器，能够实时感知室外光线强度，并根据设定的阈值自动调节窗帘的开合程度。
当光线较强时，窗帘会自动闭合，有效遮挡阳光直射进室内，提供良好的遮光效果；而当光线较暗时，窗帘会自动打开，留出适量的光线进入室内，烘托温馨的氛围。
2. 智能控制功能：光控自动窗帘可与智能家居系统连接，通过手机、遥控器或语音控制等方式进行远程控制。
用户可以根据自己的需求随时调整窗帘的开合程度，实现个性化的光线调节。
二、功能特点光控自动窗帘具有以下功能特点，能够为用户带来便利和舒适的使用体验。
1. 自动感光调节：光控自动窗帘能根据室外光线强度自动感光调节，智能判断是否需要遮挡阳光，为用户提供舒适的室内环境。
2. 远程智能控制：光控自动窗帘可通过手机、遥控器或语音控制等方式进行远程控制，无需人工干预，提高使用便利性。
3. 多种开合方式：光控自动窗帘支持手动、定时或自动模式，用户可以根据实际情况选择适合的开合方式，满足不同需求。
4. 安全保护功能：光控自动窗帘内置安全感应器，当窗帘遇到阻力或者危险情况时，能够自动停止运行，确保使用安全。
三、使用方法光控自动窗帘的使用方法简单便捷，用户只需按以下步骤进行操作：1. 安装设置：根据产品说明书将光控自动窗帘正确安装在窗户上，并与智能家居系统连接。
2. 设定阈值：根据个人喜好和实际需求，设定光感传感器的阈值，以控制窗帘的开合程度。
3. 选择模式：根据具体情况选择手动、定时或自动模式，并设置相应的开合时间或条件。
智能窗帘机器人的说明书
智能窗帘机器人的说明书智能窗帘机器人是一款能够自动控制窗帘开关的智能设备，通过搭载先进的技术和传感器，实现对窗帘的智能化管理。
本说明书将详细介绍智能窗帘机器人的特性、功能以及使用方法，帮助用户更好地了解和操作这一优秀的智能家居产品。
一、产品简介智能窗帘机器人是一台能够自动打开、关闭和调节窗帘的机器人。
它采用先进的感应技术和无线通信技术，能够根据用户设定的时间表或传感器信号自动控制窗帘的开合，实现室内的光线调节和隐私保护。
二、产品特性1.智能控制：智能窗帘机器人可连接智能家居中心，通过APP远程控制，支持手机、平板等多终端操作，轻松实现智能化控制。
2.高度可调：智能窗帘机器人可根据用户需求，自动调整窗帘的开合程度，满足不同时间段对光线的要求。
3.自动感应：智能窗帘机器人配备高灵敏度的感应器，能够自动感知人体和光线的存在，并根据实际情况做出相应的响应。
4.用电安全：智能窗帘机器人采用高品质的电机和电子元件，具备过载保护和故障自检功能，确保使用安全可靠。
5.静音设计：智能窗帘机器人采用低噪音电机和减震设计，运行平稳安静，不会对用户的生活和睡眠造成干扰。
三、产品功能1.定时控制：用户可以根据自己的作息时间，在设定的时间段内自动打开或关闭窗帘，实现全天候的智能控制。
2.环境感应：智能窗帘机器人配备光线传感器和人体红外感应器，能够根据周围环境的变化自动调整窗帘的开合程度。
3.手动控制：用户可以通过智能家居中心的APP或遥控器手动控制窗帘的开合，满足个性化的需求。
4.安全保护：智能窗帘机器人具备自动遇阻停止功能，在遇到阻力或异常情况时会自动停止工作，保护用户和窗帘的安全。
5.隐私保护：智能窗帘机器人能够自动根据用户设置的隐私模式，在需要保护隐私的时候有效遮挡窗户，保证用户的私密空间。
四、使用方法1.安装：将智能窗帘机器人固定在窗帘轨道上，并根据说明书正确连接电源和智能家居中心。
2.连接：下载智能家居中心的APP，并按照说明书将智能窗帘机器人与智能家居中心进行连接。
全自动智能电动窗帘的使用说明书
全自动智能电动窗帘的使用说明书使用说明书1. 产品概述全自动智能电动窗帘是一种创新的窗帘产品，通过智能化控制系统，能够实现窗帘的自动开关和定时控制。
本说明书将详细介绍如何正确使用和操作全自动智能电动窗帘。
2. 硬件安装2.1 窗帘轨道安装在使用全自动智能电动窗帘之前，需要先安装窗帘轨道。
请根据实际窗户的尺寸，选择合适的窗帘轨道并按照用户手册中的安装步骤进行安装。
2.2 电动机安装将电动机固定在窗帘轨道的一侧，并确保电动机与轨道之间紧密连接。
接下来，连接电动机的电源线，并接通电源。
3. 使用指南3.1 手动控制全自动智能电动窗帘支持手动控制功能。
您可以使用手动开关或遥控器进行开关窗帘的操作。
手动开关位于电动机附近，可以通过手动推拉窗帘来控制开关。
3.2 远程控制全自动智能电动窗帘具备远程控制的功能，您可以通过手机APP或遥控器远程操作窗帘的开关。
首先，确保电动窗帘已与手机APP或遥控器成功配对。
然后，按下相应的按钮即可远程控制窗帘的开关。
3.3 定时控制全自动智能电动窗帘支持定时控制功能，您可以根据需要设置窗帘的开启和关闭时间。
首先，在手机APP或遥控器上找到定时控制的设置选项，按照提示进行设置。
确保设定的时间与实际需求相符。
窗帘将会在设定的时间自动开启或关闭。
4. 安全提示4.1 定期检查为了确保全自动智能电动窗帘的正常运行及使用安全，请定期检查窗帘轨道和电动机的连接状态，并确保各部件无损坏。
4.2 防止过载当您使用远程控制功能或定时控制功能时，请确保窗帘的电动机不会因过载而受损。
请避免同时控制多个窗帘。
4.3 儿童使用请将全自动智能电动窗帘安装在儿童无法触及的地方，以防止儿童误操作导致意外伤害。
5. 故障排除5.1 无法开启或关闭如果窗帘无法正常开启或关闭，请首先检查电源线是否连接正确，并确保电源供应正常。
另外，还需要检查窗帘轨道是否正常工作，是否有障碍物阻挡窗帘的移动。
5.2 远程控制问题如果远程控制无法正常操作，请检查手机APP或遥控器的电量，确保信号的正常传输。
智能光线调节窗帘使用说明书
智能光线调节窗帘使用说明书尊敬的用户，感谢您选择我们的智能光线调节窗帘。
为了更好地满足您的需求，我们特别为您提供了以下使用说明。
请您详细阅读并按照指导进行操作。
一、产品概述智能光线调节窗帘是一款基于先进技术打造的智能家居产品。
通过集成的光线传感器和主控芯片，窗帘可以根据光线强度自动调节开合程度，实现自动控制和手动控制两种操作模式。
产品外观简约时尚，适用于各种窗户。
二、操作指南1. 开启电源连接窗帘的电源适配器后，确保插头与电源插座连接稳固可靠。
然后，按下电源开关，窗帘将自动进入待机状态。
2. 设置光线阈值窗帘首次使用时，需要根据室内光线情况设置合适的光线阈值。
您可以通过按下控制面板上的“光线设置”按钮，窗帘将自动进行光线扫描和阈值设定。
也可以选择手动设置光线阈值，按住控制面板上的“+”或“-”按钮，窗帘会自动调节开合程度，您只需停止按压时的窗帘状态，即可完成阈值设定。
3. 自动控制模式当窗帘处于自动控制模式时，窗帘会根据光线强度自动调节开合程度，以达到室内光线的舒适度。
您只需将控制面板上的开关切换至“自动”位置，窗帘将自动调节。
4. 手动控制模式若您希望手动控制窗帘的开合程度，只需将控制面板上的开关切换至“手动”位置即可。
然后，您可以通过按住控制面板上的“上”或“下”按钮，窗帘会相应向上或向下移动。
当松开按钮时，窗帘将停止运动并保持当前位置。
5. 窗帘定时功能智能光线调节窗帘还提供了定时功能，您可以预先设置窗帘开合的时间。
按住控制面板上的“定时设置”按钮，然后通过+/-按钮设定开合时间，并按下确认键保存设置。
窗帘将按照您设定的时间自动开合。
6. 电量检测与充电当窗帘电量低于一定程度时，自动光线调节窗帘将自动停止工作。
此时，您需要将电源适配器插头插入控制面板上的充电接口，然后将插头连接至电源插座进行充电。
充电完成后，窗帘将恢复正常工作状态。
三、安全注意事项1. 请勿将窗帘长时间移动至极限位置，以免损坏电机和机械装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安防智能电动窗帘设计说明书
设计者：
指导老师：
地址:
单位：山东劳动职业技术学院
2015年9月21日
目录
一. 作品简介 (3)
二作品设计 (4)
1. 研制背景及意义： (4)
2. 主要功能： (4)
3. 产品的主要特色 (4)
4. 产品的设计方案 (4)
（1）产品的主要功能模块 (5)
图2 导轨安装示意图 (5)
（3）光敏控制模块设计 (6)
（4）遥控控制模块设计 (7)
（5）安防灯设计 (8)
（6）单片机控制模块 (8)
三作品的高端设计 (9)
1. 简单变色型窗帘： (9)
2. 简易型智能变色型窗帘： (9)
3. 全能型设计窗帘： (10)
（1）温度控制设计 (10)
四作品材料设计 (10)
1. 纱帘设计 (10)
2. 遮光帘设计 (10)
五作品的市场预估 (11)
一. 作品简介
本产品针对目前家用窗帘多为手动，并且不具备安防功能，采用光敏测量元件以及单片机，配合灯具的照明，设计了一种安防家用窗帘。
本产品设定了自动功能和手动功能切换，从而实现了在家模式和离家模式。
图1 产品实际工程外观设计
产品的主要功能设计有：
（1）光敏控制功能检测到室外属于白天时打开窗帘，当黑夜来临时关闭窗帘，根据光亮要求，自动实现灯光的开启与关闭，窗帘的打开与关闭。
（2）遥控控制功能可在10米以内用遥控对窗帘的控制，符合现代人犬儒化趋势，舒适享用现代科技带来的舒适。
（3）虚拟防盗功能因为主人不在家时它也能智能控制窗帘和灯具的开关，起到了有人在家的假象，使盗贼不敢入侵该家庭。
根据设定时间和光亮，在夜间设定时间段实现窗帘的关闭和灯光的开启，从而在夜间营造家中有人的假象，可实现长期外出旅游时家庭的安防，解决主人的后顾之忧。
（4）变色功能本功能由于造价问题，在样本窗帘未采用光致变色窗帘和温敏变色窗帘。
窗帘功能为采用热敏或者光敏变色纤维材料,使其颜色根据自然环境的变化以及室温的变化
而变化,再配合定时器和遥控器控制窗帘的自动或者手动的开启。
光敏变色纤维材料的窗帘在室内灯光颜色变化下有着相应的颜色变化。
（5）其它窗帘材料可采用半遮光卷帘、半透光卷帘、全遮光卷帘等，采用防紫外线卷帘、防水卷帘、易去污工程卷帘面料等新型材料，广范适用多种应用场合。
二作品设计
1.研制背景及意义：
中国经济发展快速，城市住宅小区与各地宾馆不断增多。
各种类型的窗帘装饰不断进入大众的眼球，然而目前市场上普通的窗帘已不能满足当代青年人的需要，他们在追求美的同时也在不断的追求舒适、便捷与安全。
本作品设计有自动窗帘、遥控窗帘、变色的温敏或者光敏材料，如果辅以自动背景音乐等元素，无疑是家居窗帘或者宾馆、别墅用高端奢华产品。
产品功能设计多用，安防的设计可解决用户居家旅游之后顾之忧。
多层次用料的设计，使得产品可以走向低端、中端、高端、设置奢侈品市场，因此本产品的出现无疑是现代家居的一个新的潮流和方向。
整个设计符合现代人犬儒化趋势，舒适享用现代科技带来的舒适。
2.主要功能：
（1）灯具和窗帘的自动控制根据光亮要求，自动实现灯光的开启与关闭，窗帘的打开与关闭。
（2）安防功能根据设定时间和光亮，在夜间设定时间段实现窗帘的关闭和灯光的开启，从而在夜间营造家中有人的假象，可实现长期外出旅游时家庭的安防，解决主人的后顾之忧。
（3）休闲功能窗帘布可以采用高端的光敏变色材料或者温敏变色材料，从而实现窗帘的颜色的时尚变化。
3.产品的主要特色
（1）安防设计灯具和窗帘的配合，营造家中有人假象，可实现安防；
（2）个性化与前卫设计自动窗帘、遥控窗帘、光敏或者温敏变色材料设计，可满足都市年轻人时尚、个性的口味。
（3）遥控设计符合现代人犬儒化趋势，舒适享用现代科技带来的舒适。
4.产品的设计方案
（1）产品的主要功能模块
主要由光敏模块、遥控模块、电动窗帘模块、安防灯模块、单片机控制系统模块、窗帘、语音电路模块组成，每一个模块都承担着其应有的职能。
光敏控制模块主要是检测到室外属于白天时打开窗帘，当黑夜来临时关闭窗帘，形成光敏控制。
遥控控制模块主要是让主人家可以在10m以内自由的控制智能窗帘。
安防灯模块主要是形成有人在家的虚拟假象。
单片机控制模块主要是控制整个系统的运行，是窗帘的核心。
窗帘可以采用普通窗帘，也可以采用温敏、光敏变色窗帘，或者半遮光卷帘、半透光卷帘、全遮光卷帘等，或者防紫外线卷帘、防水卷帘、易去污工程卷帘面料等新型材料。
语音电路用于识别主人对话，实现语音控制和背景音乐自动选择等功能。
（2）工程施工图
图2 导轨安装示意图
图3 电源布置原理图1
图4 电源布置原理图2
（3）光敏控制模块设计
光传感器是利用光敏元件将光信号转换为电信号的传感器，它的敏感波长在可见光波长附近，包括红外线波长和紫外线波长。
光传感器不只局限于对光的探测，它还可以作为探测元件组成其他传感器，对许多非电量进行检测，只要将这些非电量转换为光信号的变化即可。
接触开关1
K1K2
K3
K4
K5
单片机继电开关1
接触开关2
K6单片机继电开关2
单片机继电开关3
单片机继电开关4
J6
J6J7
定时驱动继电器1
定时驱动继电器2
户内光敏探头
户外光敏探头
开启电机
关闭电机
灯旋转电机
D1D1D2
M1
M2
M3
单片机驱动继电器1
J1
J2
J3J4
J5
单片机驱动继电器2遥控器驱动继电器1遥控器驱动继电器2单片机驱动继电器3
本作品利用光敏元件感知光亮的变化，从而控制窗帘的启动与关闭以及安防灯的变化。
图5 光敏传感器安装PCB板设计
（4）遥控控制模块设计
遥控模块方面用户采用遥控方式，控制窗帘的启动与关闭。
这样的设计符合都市现代人的犬儒性格。
图6 遥控器电路原理与焊接点布置
（5）安防灯设计
采用定时器以及单片机双重控制的安防灯，按约定的时间进行开启与关闭，营建家庭有人的氛围，灯罩的旋转可导致家庭灯饰的变化，营建家庭娱乐的氛围，这样可起到安全防卫的作用。
图7 定时器电路原理
（6）单片机控制模块
单片机控制模块是整个设计的核心，单片机用于管理定时器、遥控器，也可以用于语音识别，背景音乐播放，窗帘的自动控制等功能。
整个单片机共设置了4路模拟量输入，1路输出，8路开入，8路开出，并设计了语音模块和语音电路。
图8 单片机PCB板设计
三作品的高端设计
1. 简单变色型窗帘：
用简单的热敏或者光敏变色纤维材料,使其颜色根据自然环境的变化以及室温的变化而变化,再配合定时器和遥控器控制窗帘的自动或者手动的开启。
光敏变色纤维材料的窗帘在室内灯光颜色变化下有着相应的颜色变化。
图9 智能窗帘电动背景改变
2. 简易型智能变色型窗帘：
窗帘根据室温的变化以及辅助织物的艺术设计，能变换多种场景与色彩，在室内形成人与自然的协调与统一，室温的变化主要由空调完成。
3. 全能型设计窗帘：
（1）温度控制设计
智能窗帘的温度控制可以采用水帘控制和空调控制两种。
空调控制是指采用空调改变室内温度，从而达到温敏纤维的颜色变化，水帘控制是指通过局部改变水帘的充水温度，从而局部改变窗帘的温度，形成印象的窗帘效果，热敏纤维附着在水帘上。
图10 遮光帘织物的布置
（2）语音识别和音乐背景
智能窗帘接受的语音指令为自动编辑指令，用户可以自己设定语音对话功能，譬如：开、关、我很忧郁、我很高兴等，并设定语音所对应的窗帘打开、关闭、以及温敏织物的温度控制值，选择符合自己心情的色彩以及背景音乐。
四作品材料设计
1. 纱帘设计
纱帘主要材料为光敏光致纤维材料光致纤维材料在无阳光的条件下不变色，在阳光或UV 照射下显深绿色。
该纤维制造可采用淡黄绿色的三甲基螺呃嗪为光敏剂，与聚丙烯切片共混后制成切片经高温熔融纺丝形成的光敏纤维。
2. 遮光帘设计
遮光帘由热敏变色纤维组成，热敏变色纤维是指随温度变化颜色发生变化的纤维。
获得热敏变色纤维的方法除了将热敏变色剂充填到纤维内部外，还可将含热敏变色微胶囊的氯乙烯聚合物溶液涂于纤维表面，并经热处理使溶液成凝胶状来获得可逆的热敏变色功效。
热敏变色性色素；与色素结合能显现另一种颜色的显色剂；在某一温度下能使相结合的色素和显色剂分离并能溶解色素或显色剂的醇类消色剂。
调整3者组成比例就可以得到颜色随温度变化的微胶囊，而且这种变化是可逆的。
它的基色有4种，但可以组合成64种不同的颜色，变
精品文档。
11欢迎下载 色温度为24～32℃。
五 作品的市场预估
本作品设计有自动窗帘、遥控窗帘、变色的温敏或者光敏材料，如果辅以自动背景音乐
等元素，无疑是家居窗帘或者宾馆、别墅用高端奢华产品。
产品功能设计多用，安防的设计可解决用户居家旅游之后顾之忧。
多层次用料的设计，使得产品可以走向低端、中端、高端、设置奢侈品市场，因此本产品的出现无疑是现代家居的一个新的潮流和方向。
目前对于温控智能窗帘的发展和推广尚处在一个起步阶段，总体竞争相对较小。
并且当
代青年人对于现今的生活质量追求较高，对于温控智能窗帘的接受能力也相对较高。
